Привязываю карту в GM, посмотрите пожалуйста что делаю не так. В итоге получается что южная граница плана искажается. Прикладываю видео.
Думаю дело не в ГМ, так как пробывал по этим точкам привязать в Ози, потом добавлял полученый фаил map в ГМ и было все тоже самое...

p/s прошу модератора перенести пост в нужную тему



[vlasto1]

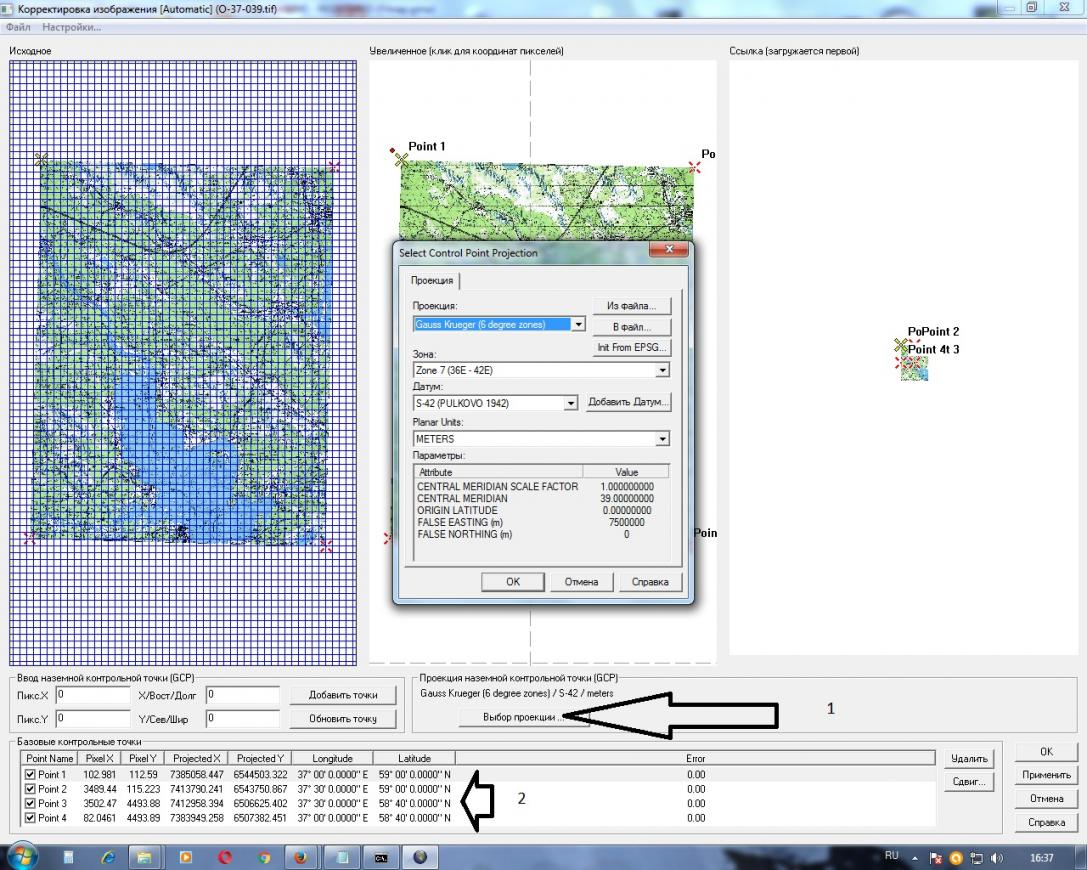

1 перед расстановкой точек, задать проекцию и датум
2 в каком формате ставите точки? не надо писать 044, должно быть 44



[nsv-valerijj]

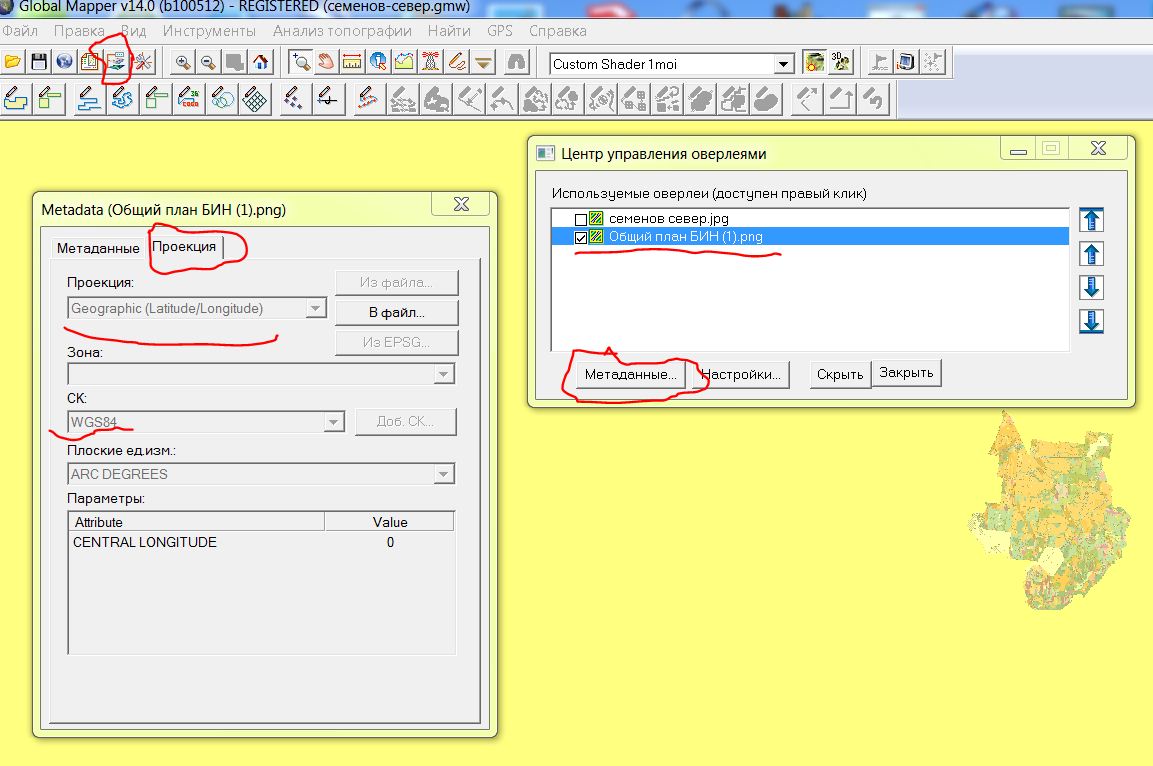

vlasto1, Проекция и датум там вроде выставлены по умалчиванию ВГС84/Географик.
Точки снятые с навигатора формат Hddd*mm. mmm', ввожу один в один как в навигаторе написано



[vasek]

nsv-valerijj, проекцию поменяй. Если встанет как надо, сохрани ее "в файл". Чтоб потом можно было - из файла брать.



[vlasto1]

Ваш план не может быть в Lat\lon WGS84, он может быть в 6 градусной зоне Гауса-Крюгера и Пулково 42, в крайнем случае Меркатор Пулково.
Точки с навигатора, понятно. По умолчанию в навигаторе выставлена WGS 84, а вам нужны точки в Пулково, значит надо переводить их в эту систему координат.



[nsv-valerijj]

vasek, Там на видео видна что проекция и датум тотже что на скрине у тебя. Только я его не менял он уже был так выставлен...(
Может я координаты не так ввожу?



[vlasto1]

Вы должны усвоить два понятия
1 Центр управления оверлеями, куда первоначально вводите точки, ТОЛЬКО РОДНАЯ проекция и датум, не придумывая ничего.
2 Конфигурация (кнопка ключ с отвёрткой) это то во что вы хотите перепроецировать карту, там хоть в чёрта, но правильно Меркатор WGS, после всех обработок перед конвертацией в JNX можете выставить Lat\lon WGS, а можете и не выставлять, конвертор это сделает сам.



[vasek]

У меня и раньше ГМ карты и снимки "на бок" ложил. Даже самые правильные. Проекцию поменяю и все нормально становится. Попробуй подтвердить... может он не согласен . Я еще раз напишу как привязывал там, где нет точек. Открыл САСПланету, выделил кусок (тот что на первом скрине) 15 зумм. Загрузил, склеил с файлом МАП. Открываю ГМ, Им открываю этот кусок, тут он уже привязанный (как привязан, это второй вопрос), затем к нему открываю твой БИН без привязки. ГМ просит привязать, "Да" и открывается окно привязки, только с третьим изображением - того самого МАП. На втором и третьем изображении совмещаю очевидные точки (на севере хорошо кварталки и их пересечения видны) числом поболее. Сохраняю и получаю БИН, лежащий на МАП четко на месте. Затем в редакторе оверлеев (слоев) удаляем все кроме теперь уже привязаной БИН и экспортируем в JNX.



[nsv-valerijj]

vasek, а можно видео снять)?



[vasek]

vlasto1, Владимир здравствуй. А то в одной "комнате" разговариваем Вот по 1. А если нет родной, что можно сделать?

--- Добор поста---

а можно видео снять)?

Сейчас попробую...



[vlasto1]

vasek
Искать, искать и искать. Или предполагать, наши картографы не работают с Lat\lon WGS, ну нет у нас таких карт.
Вы скачали с САС, и получили родную проекцию Гаус-Крюгер Пулково, там всё прописалось в map, а с чего реши что план надо привязать в другой проекции датуме?



[vasek]

Искать, искать и искать.

Ну а если ее в принципе нет. Эти планы сделаны для использования с компасом и линейкой. Снимок обводят по границам зон с разными насаждениями, болот, дорог. Затем подложку из снимка убирают и остается только схема с линиями и полигонами. Поэтому, это по сути аэрофотосьемка с сохранением пропорций. Никто не претендует на точность с 100% результатом, но по известным ориентирам ее можно привязать для удовлетворительного использования.
Видеозахват скачиваю, а то старый чет не работает... сейчас попробую видео слепить.



[vlasto1]

И как это её нет?
Вы сами пишите "Эти планы сделаны для использования с компасом и линейкой. Снимок обводят по границам зон с разными насаждениями, болот, дорог. Затем подложку из снимка убирают и остается только схема"
Обводят по чему? по какому листу карты? Вот подложка и есть карта со всеми признаками, проекцией, датумом, масштабностью.
Вот это и надо искать.

Представте простой лист ГШ, обрезали градусную сетку, и карта превратилась в рисунок, ну и давайте сейчас её будем вязать в Австралийской сетке, поставим точки по системе Зимбабве, и что получим, картинку которая уплывёт бог знает куда по сравнению с местностью.
Так не делается.
Если хочешь получить отличный результат должен знать
Проекцию оригинала
Датум оригинала
Точку в этом датуме, а не выдуманном
И только после этого вязать как нужно, а вот на выходе можно получить всё что хочется, или правильней сказать что нужно для определённой программе.
Навигаторам Гармин нужен Lat\lon WGS 84 ( всё равно он перевернёт в свою проекцию)
А в Ozi можно использовать и Пулково и WGS без разницы, только не забывать оповещать товарища в каком датуме точка, а расхождение между ними 200-250 метров.



[vasek]

Обводят по чему? по какому листу карты?

Самолет пролетел, сделал снимки, их обвели и отдали в народ. Я видел эти листы АФС, там даже штрихи по краям ставят, с обьяснением, что внутри этих штрихов изображение точное, а за ними уже искажения. Вот из методички... Глазомерно-измерительная таксация проводится в предварительно под-
готовленных лесных массивах. В подготовительный период в лесных мас- сивах прорубаются квартальные просеки, таксационные визиры, производится их промер. В этот же период производится аэрофотосъемка объекта лесоинвен- таризации. В процессе аэрофотосъемки весь сни- маемый участок покрывается рядами па- раллельных маршрутов с продольным пе- Рис. 140. Продольное рекрытием АФС на 60% (рис. 140), это перекрытие АФС обеспечивает стереоскопичность изобра-жения при дешифрировании АФС с использованием стереоскопов, и попе-речным – на 20%, чтобы не было пропусков снимаемой территории. Для лесного дешифрирования обычно используются спектрозональные(ложноцветные) АФС, на которых цветовыми тонами переданы не естест-венные цвета древесных пород, а резко усилены различия между леснымиобъектами, в частности, между древесными породами (хвойные породы пе-редаются разными оттенками зелено-синего цвета, лиственные – оттенкамижелто-оранжевого цвета). На АФС наносится фотоабрис квартала, на кото-ром указываются просеки, визиры и их промеры. Производится предварительное контурное дешифрирование АФС (рис.141). АФС дешифрируются под стереоскопом (рис. 142), с использованиемопределенных теоретических знаний, путем выделения на них по фотоизо-бражению различных относительно однородных участков леса – таксацион-ных выделов. При дешифрировании АФС используется комплекс различ-ных прямых и косвенных дешифровочных признаков.Видео гружу.. вот ссылка https://youtu.be/kZOf3uF6F30
Что то и неуверенность возникла...
Вот тут поподробней http://www.libussr.ru/doc_ussr/usr_13663.htm



[vlasto1]

Откройте в оверлее то что скачали с САС, посмотрите она точно в Lat\lon? Я в этом не уверен. Скорее всего в Меркатор WGS.
Так почему план то в Lat\Lon?



[vasek]

vlasto1, точненько.... Значит надо меркатор в lat\lon сделать, а потом натянуть?
Прошу прощения, надо удалиться...



[vlasto1]

в плане надо выставить или Гаус-Крюгер 6 градусную зону, или попробовать Меркатор, но ни ка не Lat\lon
Только зона там кажется 8



[nsv-valerijj]

vlasto1, правильно ли я понял. Допустим план создан в датуме Пулково, А точки с навигатора сняты в датуме ВГС и сначала нужно координаты снятые с навигатора нужно перевести в датум пулково, потом по этим координатам привязывать план, с указанием нужного датума при привязке(пулково), потом уже полученую карту надо конвертировать в датум вгс и заливать в навигатор?



[vlasto1]

Абсалютно правильно поняли.
Для тренировки, возьмите любой лист ГШ с полями (градусной сеткой) привяжите как положено Гаус-Крюгер 8 зона (у вас кажется 8) если лист O38, Пулково 42, введите данные по углам (что написано по углам). Потом Трансформируйте на выходе в Меркатор WGS посмотрите теперь данные по углам, они уже будут не те что вводили.
