Автоматический дозатор

[ljolik]

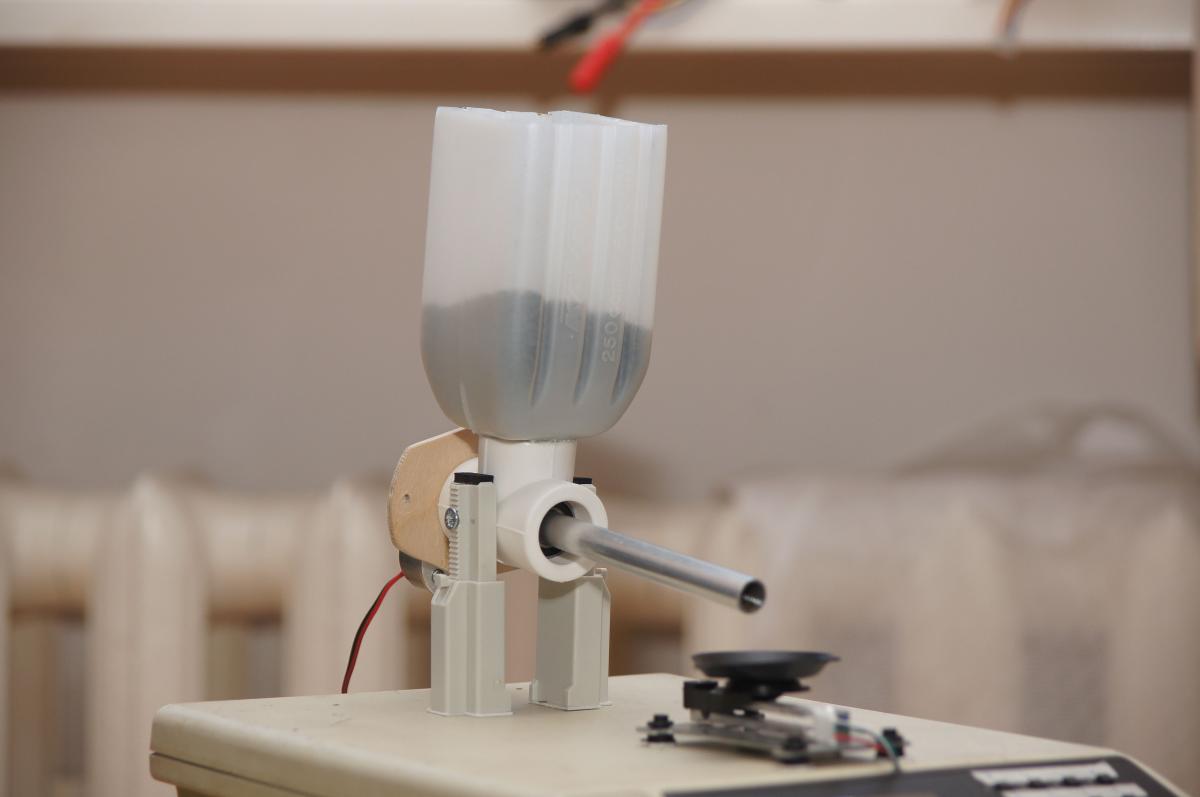

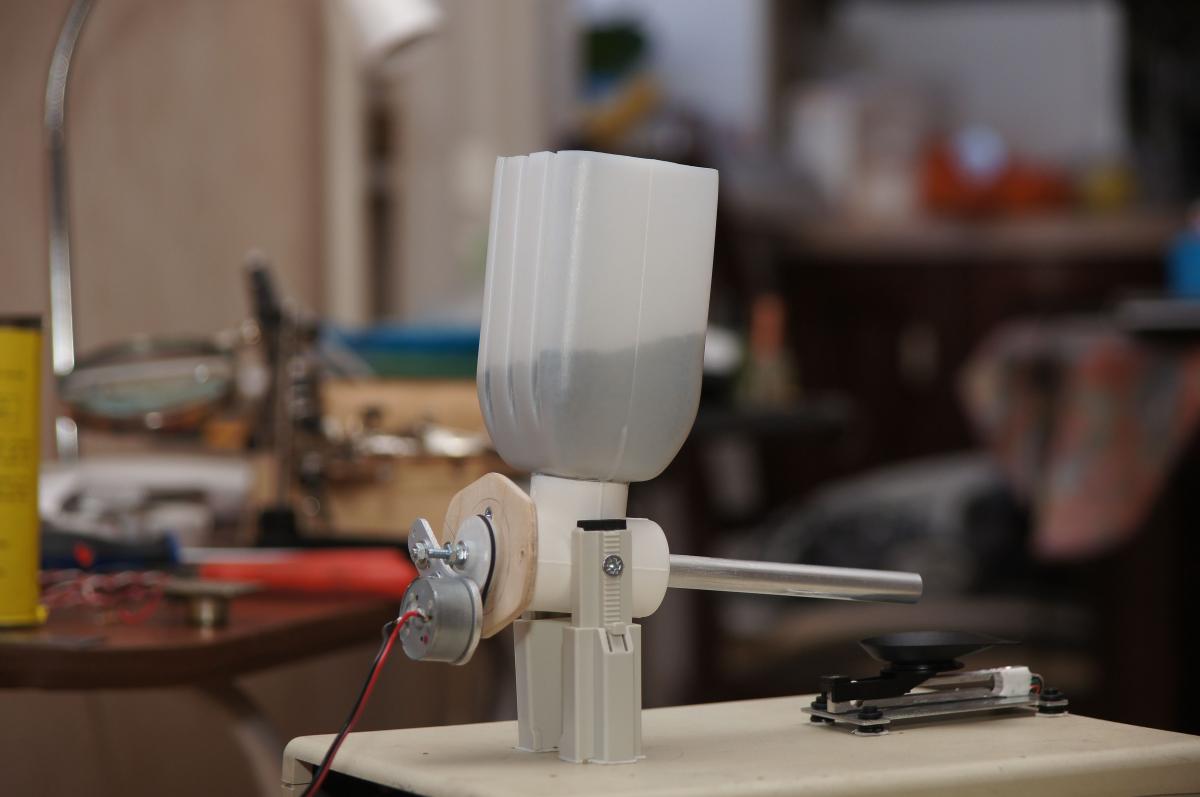

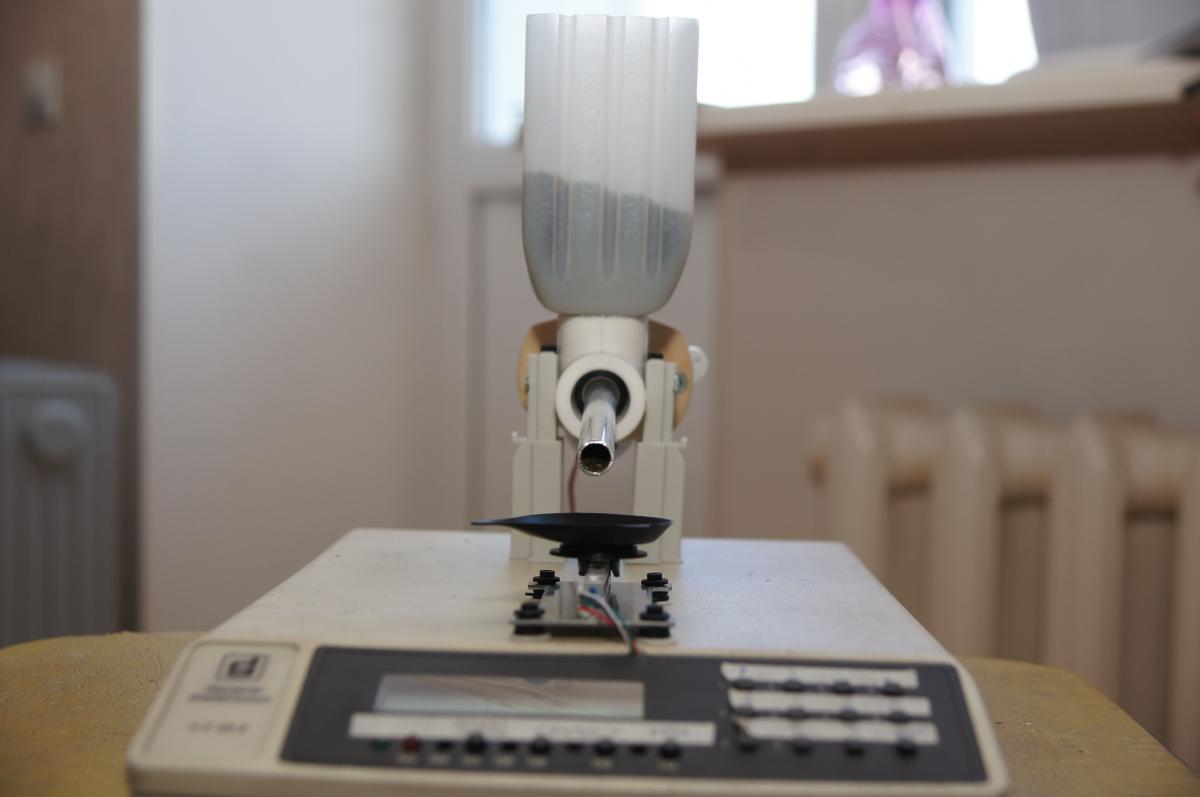

Решил заняться автоматизацией процесса снаряжения, с устройства дозирования пороха, но покупка это не "спортивно"! Прошелся по залежам накопленного "барахла", в укромных местах жилища, одновременно шевеля, данными мне родителями и природой извилинами. В конечном итоге, собрался такой аппарат.


видео http://www.youtube.com/watch?v=G-qOpJFewEg&feature=youtu.be

На данном этапе, выполняет свои основные функции:
- калибровка весов
- ввод требуемой навески
- сохранение в памяти последнего установленного значения
- автоматическая навеска
- простые весы

Комплектующие:
1. Пластиковый тройник, для труб диаметром 20мм (куплен в строймагазине) 1шт. 20 руб
2. Трубка диаметром 10 мм (куплена в строймагазине) необходимая длинна 150 мм. 100 руб.
3. Подшипники (19*10 ширина не имеет значения) 2 шт. по 50 руб
4. Мотор, шкивы и пассик от лотка оптического привода(CD или DVD-ROM) 1 шт.
5. Регулятор хода (спаян из 1-го транзистора, резистора и диода).
6. Весовой датчик с тензорезистором (демонтирован из весов).
7. АЦП HX711 (куплено на ebay) 1 шт. 2$
8. Индикатор LCD 16x2 (ebay) 1 шт. 3$
9. Мозги аппарата Arduino (думаю не важно какой, использовал Nano) 4$
10. Блок питания 9В. 1шт - 3$
11. Блок клавиатуры 4*4 (ebay) 1 шт 3$

Для представленного аппарата, я использовал в доноры, старый модем, как бонус, в нем был экран и клавиатура.
По оценке, все комплектующие уложились в 2000 руб.
Программное обеспечение, в меру сил улучшаю, но и в таком виде работает и выполняет свою миссию.
Предполагаю, что бы не перегружать форум ненужной информацией, исходники, схемы и более подробное описание, выкладывать не имеет смысла. Тем кто захочет повторить данный проект, готов дать пояснения и поделиться последней рабочей версией программы.
Просьба не ругать, по поводу "топорной" конструкции, одно из условий проекта, использование подручных материалов и минимум инструмента.



[bonardis serg]

Алексей, патентуй, иначе китайцы завтра в производство пустят))))))))
Отлично, сбоев нет пока?



[КОК]

А если у Вас купить готовое? Возможно?

Модемы есть, клавы тоже, что еще надо?



[Kfin]

Тут кто-то сегодня спрашивал про автоматический пункт выдачи сухого корма собакам. Если ваше изобретение увеличить и запихнуть таймер (хрен знает как - я только идею подаю) - собачники буду рады))



[ljolik]

Сбои есть, куда без них, пересыпает иногда, из 20-30 насыпок +/- 0,005, бывает вылет, до +0,05, поэтому следить надо. Световую сигнализацию пока не "допилил", в процессе.
По патенту, америкозы наверно давно запатентовали, делалось по мотивам их триклера.


--- Добор поста---

А если у Вас купить готовое? Возможно?

К сожалению, продажу и изготовление на заказ не планировал, в связи с отсутствием времени. Если соберете механическую часть аппарата, с электроникой Вам помогу, тем более вроде находимся в шаговой доступности. Если есть желание могу дать аппарат на независимое тестирование, правда не на долго, постоянно нужен, для тестирования изменений в программном обеспечении.

По кормлению собак и прочей живности, встречал много наработок, организовано даже с использованием смартфона и программы обмена сообщениями, если память не изменяет "telegramm", можно по запросу получить фото, например миски и решить, надо досыпать корм или нет, и соответственно в этой же программе дать команду на досыпку корма



[Stac]

Отличная штука! Механику то собрать нет проблем, а вот с электроникой... Я пытался сделать подобную вещь, только на магнитиках - геркончиках: точность вышла никакая!



[ljolik]

Постараюсь, в связи с изготовлением еще одного экземпляра (по "политическим" соображениям - отказать не возможно), подробно описать с фотографиями процесс сборки.
Появились несколько идей по модернизации:
- убрать цифровую клавиатуру
- добавить еще один дозатор для дроби



[шатун]

И подаватель гильз....



[ljolik]

Завершил работу по созданию аппарата №2.
За основу взят корпус от калькулятора выпущенного в СССР.

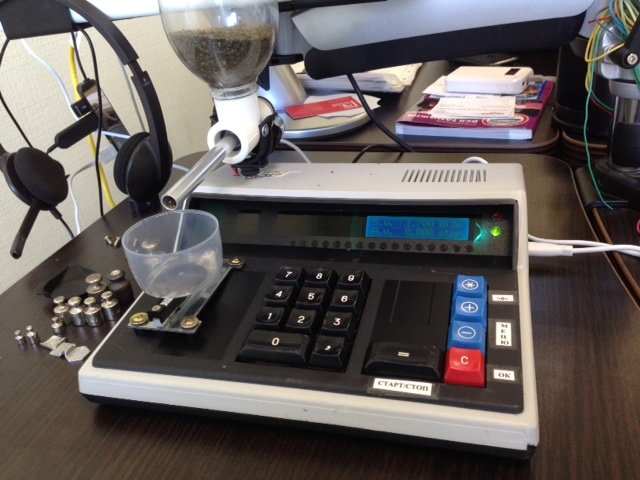

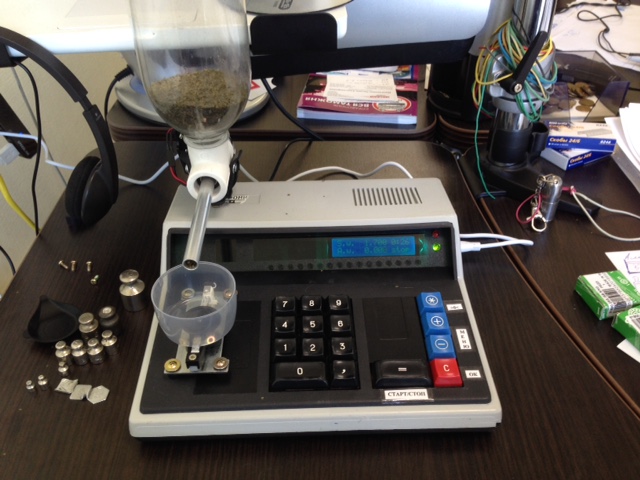

Общий вид устройства(Клавиатуру оставил от калькулятора с небольшими переделками, но можно было использовать и пленочную купленную на е-бэй):



Небольшой обзор создания:

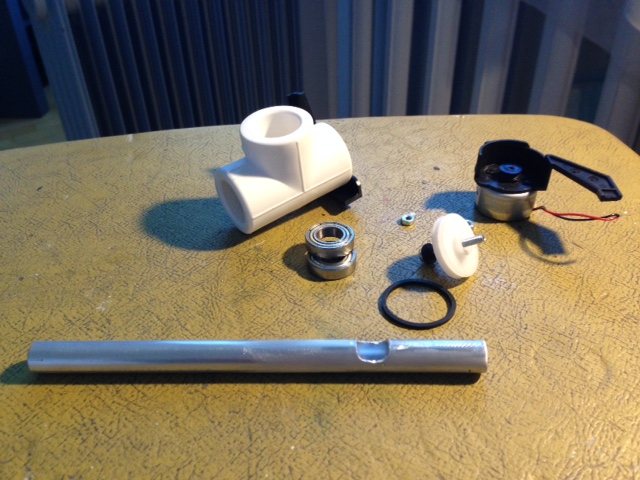

Трубка 10мм, внутри нарезана резьба М8 практически до отверстия подачи.
Моторчик, пассик и часть пластиковых креплений от старого CD-ROM.

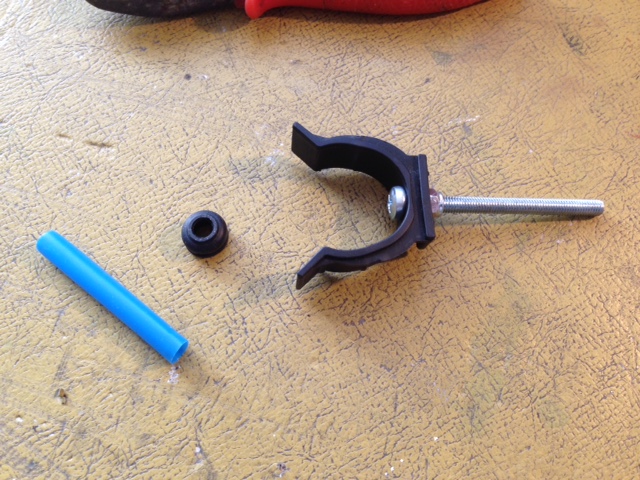

Крепление механической части дозатора


Емкость для пороха.

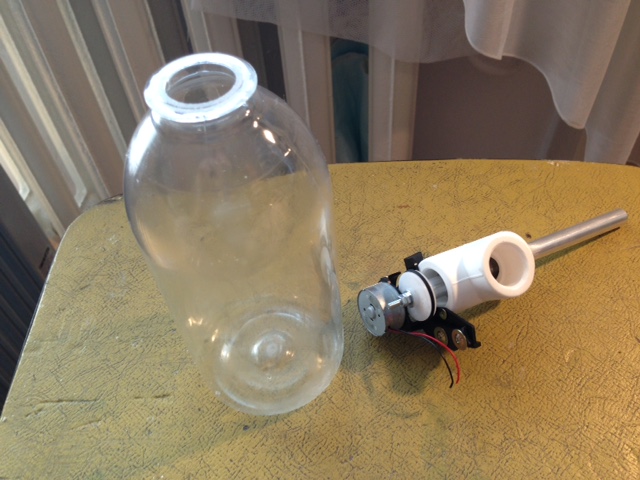

Бутылка с обрезанным горлышком(взял емкость от жидкого мыла)

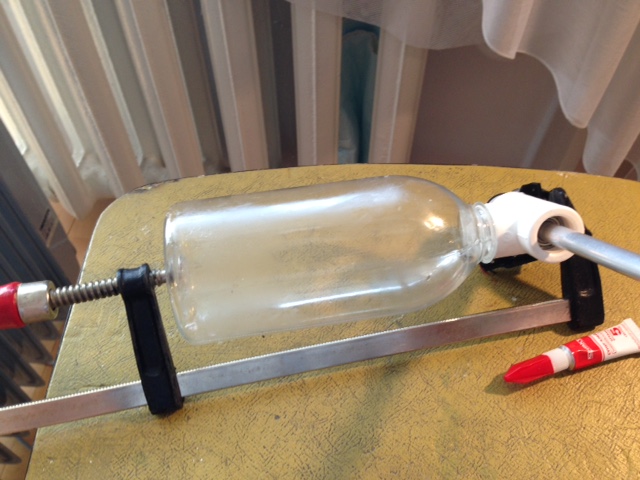

клеим бутыль к тройнику

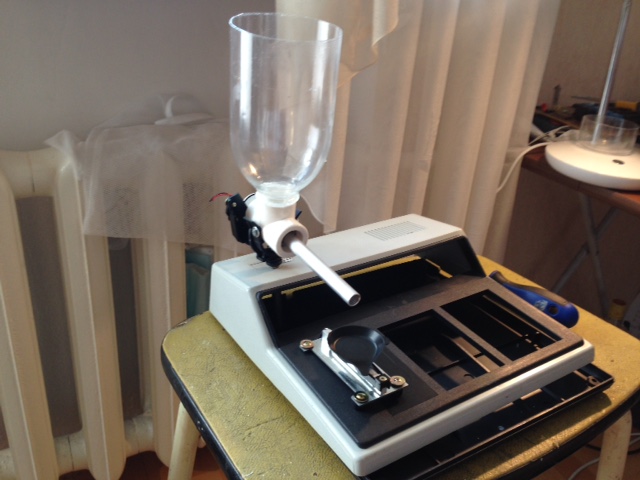

собираем механику и устанавливаем весовой датчик


электроника (микропроцессор, АЦП, дисплей, провода)

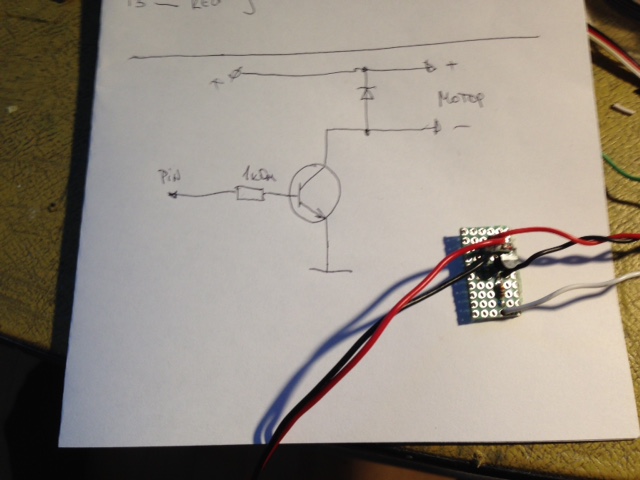

спаянный регулятор хода


Видео https://www.youtube.com/watch?v=0mP3SEfRUZg
