О влиянии характеристик условий заряжания на параметры гладкоствольного выстрела

  • Автор темы Автор темы Freehunter
  • Дата начала Дата начала
Автор темы

Freehunter

Участник
С нами с
04/04/13
Постов
99
Оценка
19
Живу в:
Украина
Для знакомых
Михаил
Оружие
Fabarm Elos A Field, Бекас 12М -Авто
Собака(ки)
Дратхаар
Во внутренней баллистике выстрела изгладкоствольного ружья предлагается следующий перечень характеристик условийзаряжания:
тип пороха по скорости, прогрессивностигорения;
вес заряда пороха;
вес дробового снаряда или пули;
размер, номер дроби и ее твердость;
плотность заряжания;
категория капсюля по мощности, марка;
тип обтюрирующего элемента.

Для каждой весовой категории снаряда свойпорох. Но варьируя характеристиками условий заряжания, есть возможностьприменения их, как с более тяжелыми снарядами, так и с более легкими.
Диапазон применения по весу снаряда зависит отмарки пороха его типа и производителя.
Нижнийпредел ограничивается величиной давления, при котором происходит срыв в фазуаномального горения, когда потенциальная химическая энергия пороха не полностьюпревращается в тепловую, в продуктах горения присутствуют газообразные промежуточныепродукты - окислы азота, угарных газ и несгоревший порох.
Верхний предел определяется средниммаксимальным эксплуатационным давлением ружья или допустимым уровнем максимальногодавления патрона по условию допустимой деформации дроби.

Уменьшая вес снаряда, при прочих равныххарактеристиках условий заряжания, дульная скорость увеличивается, максимальноедавление уменьшается. При увеличении веса снаряда скорость уменьшается, амаксимальное давление увеличивается. Именно необходимостью поддержаниямаксимального давления в оптимальном диапазоне поясняет не возможностьприменения постоянных зарядных соотношений вес снаряда/вес пороха.
Знаменитое оптимальное зарядное соотношениядля пороха Сокол 16,5, приводимое в большинстве популярных книг по снаряжениюпатронов - фикция. Постоянные зарядные соотношения на нитроцеллюлозных порохахне применимы.

Полагаяю, что применение порохов со снарядами весом ниже номиналаперспективным направлением, позволяющим увеличить дульную скорость безпревышения допустимого уровня максимального давления.

От увеличения снаряда выше номинала пороха желательновоздержаться. Если идти на это, то для сохранения на допустимом уровнемаксимального давления, нужно уменьшать вес пороха, что приводит к уменьшениюдульной скорости.
Длятого, что бы в таком случае сохранить дульную скорость без увеличения Рмахувеличив вес заряда пороха нужно либо уменьшить плотность заряжания, применимпыжи с большим ходом сжатия, либо использовать более слабый капсюль, что можетпривести к отказу патрона или затяжному выстрелу при низких плотностяхзаряжания. От того на сколько вес снаряда превышает номинальный зависитприменять один из этих способов или оба. При больших превышениях веса снарядаот номинального, вероятно, придется уменьшить плотность заряжания, вплоть доперехода с 70 ммгильзы в 76 миллиметровую, заменить завальцовкузвездой на закрутку все это в сочетании со слабым капсюлем.

Вес заряда пороха в первую очередь определяет начальную скорость снаряда.
Из формулы скорости снаряда видно, что дульнаяскорость пропорциональна корню квадратному от интеграла. Интеграл это площадьпод кривой изменения давления по длине ствола.
Формакривой давления может меняться при тех же весе снаряда, заряда и марке порохаизменение остальных характеристик условий заряжания, при этом площадь подкривой (дульная скорость) будет меняться не значительно.
Увеличение максимального давления принеизменных весе заряда/снаряда обусловленное увеличением плотности заряжания,мощности капсюля, давления форсирования, уменьшением диаметра или твердостидроби приводит к увеличению начальной скорости.

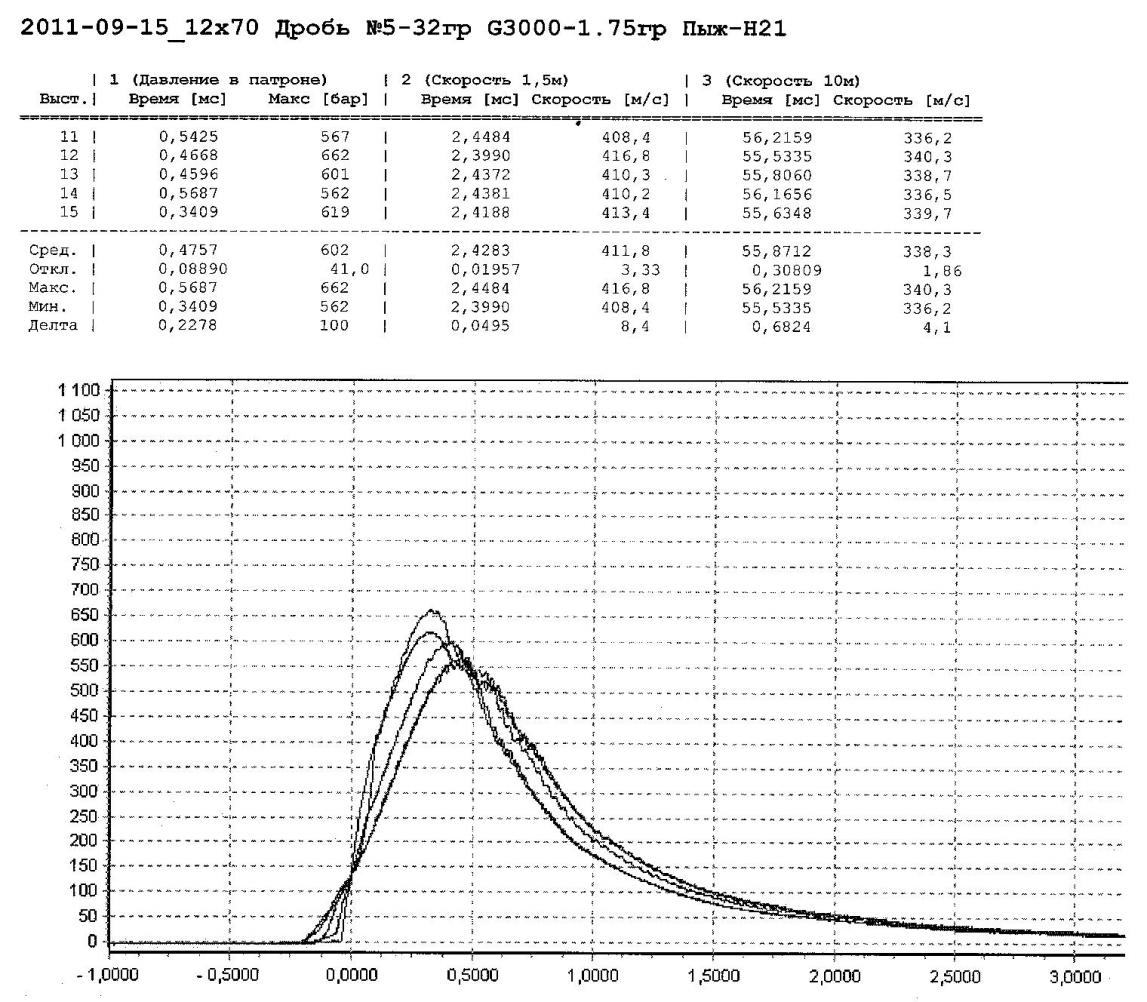

Из протоколов отстрелов патронов набаллистическом комплексе Тульского патронного завода видно, что увеличениемаксимального давления на 100 бар от величины 562 бар и постоянных весахзаряда/снаряда увеличивает начальнуюскорость на 8,4 м/с от величины 408,4 м/с. http://forum.guns.ru/forummessage/11/626957-15.html

Плотность заряжания это отношение веса заряда к объему, в котором горит порох. Этот объем устанавливается после сжатия пыжей иуменьшения объема снаряда дроби при перестроении в предварительном периодевыстрела.

Увеличение плотности заряжания уменьшениемхода сжатия традиционный пыжей, «амортизаторов» ПК и Биор, хода сжатия дробового снаряда за счетприменения буферных составов (крахмала) увеличивает пик давления и смещает егок казенному срезу. Дульное давление уменьшается, дульная скорость растет.

Уменьшение плотности заряжания увеличениемхода сжатия традиционных пыжей путем замены жестких на более мягкие, илиувеличение хода сжатия ПК , Биорувеличение длины завальцованного патрона уменьшает максимальное давление,смещает пик от казенного среза. Дульное давление увеличивается, дульнаяскорость уменьшается.

Плотность заряжания связана со скоростью ипрогрессивностью порохов. Чем быстрее порох, тем меньше должна быть плотность заряжания.Медленные и прогрессивные пороха со снарядами номинального веса и ниже работаютпри высоких плотностях заряжания.

Если снаряжать патроны с весом снаряда ниженоминала пороха по следует применять жесткие пыжи и ПК с малым ходом сжатия,вводить в состав комбинированных пыжей несжимаемые картонные прокладки,уменьшать высоту завальцованного патрона.
В теме SVS1 Полузаряды -дисперсанты на основе "Сокола"http://talks.guns.ru/forummessage/11/453892.html
описан рецепт снаряжения с полностью удаленныйу ПК « амортизатором».

В гладкоствольном патроне величина давления форсированияопределяется силой трения в зоне снарядав конце предварительного периода выстрела.
Увеличение давление форсирования применениемпыжей и обтюратором в большим коэффициентом трения и поверхностью тренияувеличивает пик давления без смещения его относительно казенного среза. Дульноедавление уменьшается, дульная скорость увеличивается.
Из классическойвнутренней баллистики известно, что приращение максимального давления равно приращению давления форсирования умноженномуна 1,6.
Этот способ регулирования величинымаксимального давления в гладкоствольном выстреле менее всего изучен и требуетеэкспериментальных данный, которые получить очень сложно и не на всех типахбаллистических комплексов возможно.
При переходе на более мелкую дробь, при прочихравных, увеличивается максимальное давление.

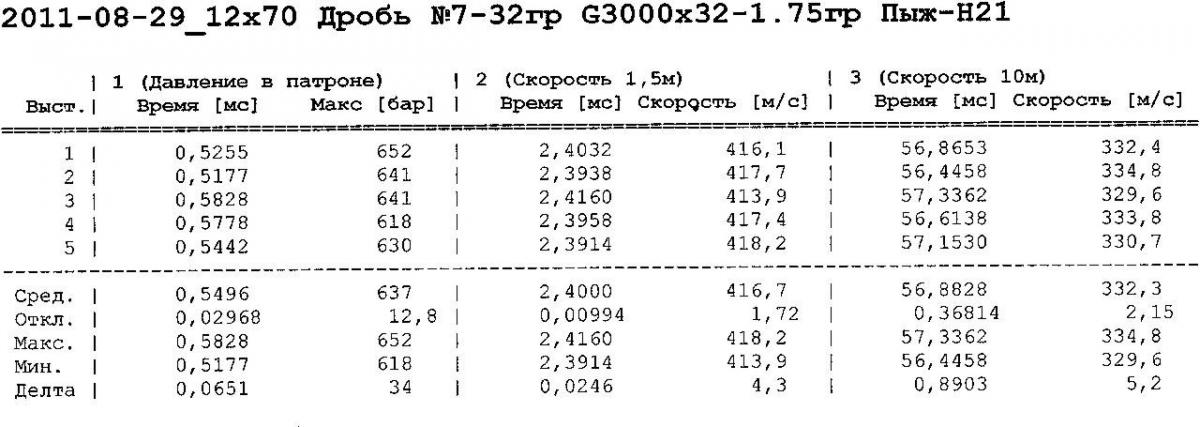

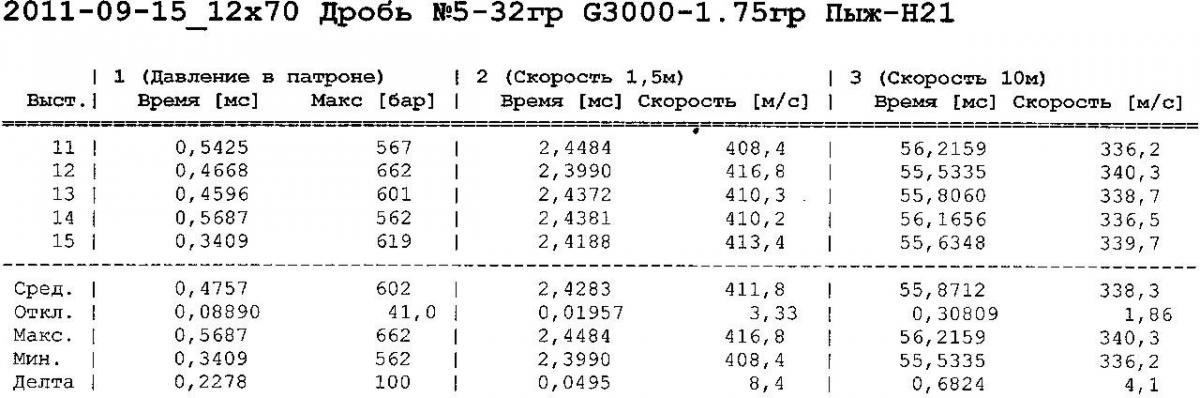

Уменьшение диаметра дроби при прочих равныхувеличивает максимальное давление и начальную скорость. Так в патроне напорохе G-3000/32A, при прочихравных, 32г №7 – 637 бар при скорости 416,7 м/с, 32г №5 – 602/411,8.
http://forum.guns.ru/forummessage/11/626957-15.html



Объясняется это увеличение площади поверхноститрения и силы трения в зоне дробового снаряда, увеличением давленияфорсирования.
Такой же эффект получим при более мягкой дробитого же диаметра.
Для поддержания уровня максимального давленияна прежнем уровне такое изменение давления форсирования при снаряжении напорохах предназначенных для 32 граммовых снарядов в выше можно компенсироватьуменьшением веса заряда пороха на 0,05 г.

Так какскорость горения пороха зависит от энергии инициации, замена тип капсюля помощности позволяет регулировать уровень максимального давления и дульнуюскорость в пределах весового диапазонапороха. Применяется совместно с изменением веса пороха. Величину давления КВследует учитывать, но ее влияние напараметры выстрела не соизмеримо малы по сравнению с влияние на величинумаксимального давления энергии его взрыва.
С быстрогорящими порохами принято применятьмощные капсюли, со среднегорящими капсюли средней мощности, с медленногорящимипорохами и порохами высокой прогрессивности, а также в мелких калибрах применяюслабые капсюли. Универсальными, по непонятным причинам, в некоторых источникахназываются мощные капсюли.
ИМХО. Считаю, что для большинства охотничьихпатронов со снарядами 30-42г можно использовать капсюли среднего классамощности. Мощные капсюли обязательны для патронов со снарядами до 28 г включительно. Ну а слабыекапсюли нужно использовать под магнумы, бинары и в скоростных пулевых патронахс высокопрогрессивными порохами и низкими плотностями заряжания.

Если нет возможности заменить капсюль на болеемощный - со слабого на средний или со среднего на мощный, то для получения тогоже уровня Рмах и начальной скорости достаточно изменить навеску пороха навеличину от 0,03 до 0,08, на быстрых порохах меньше, на медленных высокопрогрессивных больше. Что будет равнозначно замене тип капсюля по мощности.

Корректировкой навески пороха сложно, или дажене возможно добиться тех же параметров выстрела, что и заменой мощного КВ наслабый или слабого на мощный.
Применяя слабый КВ с быстрыми порохами следуетбыть готовым выбивать ПК из чока шомполом в самый не подходящий момент, порохможет не загореться.

Следует отметить, что совершенно иную«стратегию» при снаряжении своих патронов использует испанская компания MAXAM,производящая более половины ВСЕХ охотничьих патронов в мире.
Компания производит 209 типов капсюлей, но дляснаряжения охотничьих патронов на всехтипах порохов со всеми весовыми категориями снарядов они используют ТОЛЬКО ОДИНМОЩНЫЙ капсюль своего производства - G-1000.
http://www.maxamcomponents.com/en/outdoorsbrand/componentes/products/powders

Включил тип обтюратора как одно из условийзаряжания по той причине, что применяя картонную пороховую прокладку невозможнообеспечить идеальную обтюрацию в гильзе, не говоря уже про обтюрацию впереходном конусе. Большинство ПК и Биор предназначены для промышленногоснаряжения и имеют выемки или отверстия для выхода воздуха, обеспечиваютобтюрацию лучше, чем картонная пороховая прокладка, но все равно не идеально.Идеальную обтюрацию, ИМХО, могут обеспечить только обтюраторы манжетного типа свысотой юбки не менее 5 мм.При любых температурах универсальными являются штампованные картонныеобтюраторы, при небольших морозах иплюсовых температурах удобнее использовать полиэтиленовые.
Именно потерями обтюрации поясняютсярекомендации уменьшать вес заряда пороха при переходе с картонной прокладки наПК или обтюратор.

В практике снаряжении при изменении весаснаряда дроби или размера меняется высота снаряжении и плотность заряжания. Этообуславливает необходимость корректировки характеристик условий заряжания.
Предлагая проанализировать, как решают этузадачу один из ведущий европейских производителей патронов Нобель Спорт Италия.
http://www.nobelsport.it/public/pages/ENG/schedapol.asp?ProdottoID=553&FamigliaID=0
Два патрона на порохе D-20:
32/1,53г, капсюль средней мощности М686,начальная скорость 390 м/с, Рмах 670 бар
30 /1,6г, мощный капсюль М688, начальнаяскорость 400м/с, Рмах 630 бар
Стандартная высота завальцованного звездочкойпатрона промышленного снаряжения в 70 мм гильзе неизменна – 58 мм.

При уменьшении на 2 г веса снаряда уменьшиласьвысота снаряжения, увеличился ход сжатия «амортизатора» ПК, уменьшиласьплотность заряжания. Влияние уменьшения плотности заряжания компенсированосразу двумя способами: увеличение на 0,07 г веса заряда пороха и увеличениеммощности капсюля.
Сохранить начальную скорость и максимальноедавление на том же уровне можно и без увеличения веса заряда пороха, уменьшиввысоту завальцованного патрона, сделав его меньше 58 мм, но такой способ дляпромышленного производителя не приемлем.

Вполне возможно было бы обойтись и без заменыкапсюля, для этого достаточно увеличить вес заряда пороха не на 0,07, а на 0,1 г при неизменной высотезавальцованного патрона 58 мм.

Снаряжая патроны, всегда следует помнить отом, что дульная скорость (интеграл давления по длине ствола) зависиттемпературу воздуха, сказывается и разница в потерях тепла при выстреле ивлияние температуры на скорость горения пороха, что требует корректировки веса заряда пороха под температуру воздуха.

Последнее редактирование:
ИМХО, зависит от марки пороха. Для пристрелки –0,05 гна 10 градусов для 32 граммовых порохов и выше. На спортивных порохах0,02-0,03. Есть исследования по Соколу - 0,08г на 10 градусов. Рекомендациипроизводителей порохов даются под температуру +20.
[FONT=&quot]
[/FONT]

Я на "Соколе" заряжаю только зима-лето, а если заряжать с учётом каждых 10ти градусов слишком много "партий" получиться. Мороки много, да и зачем, и так всё нормально работает.
