Самодельные кронштейны для оптики (Чертежи, модели и т.д.)

[krol]

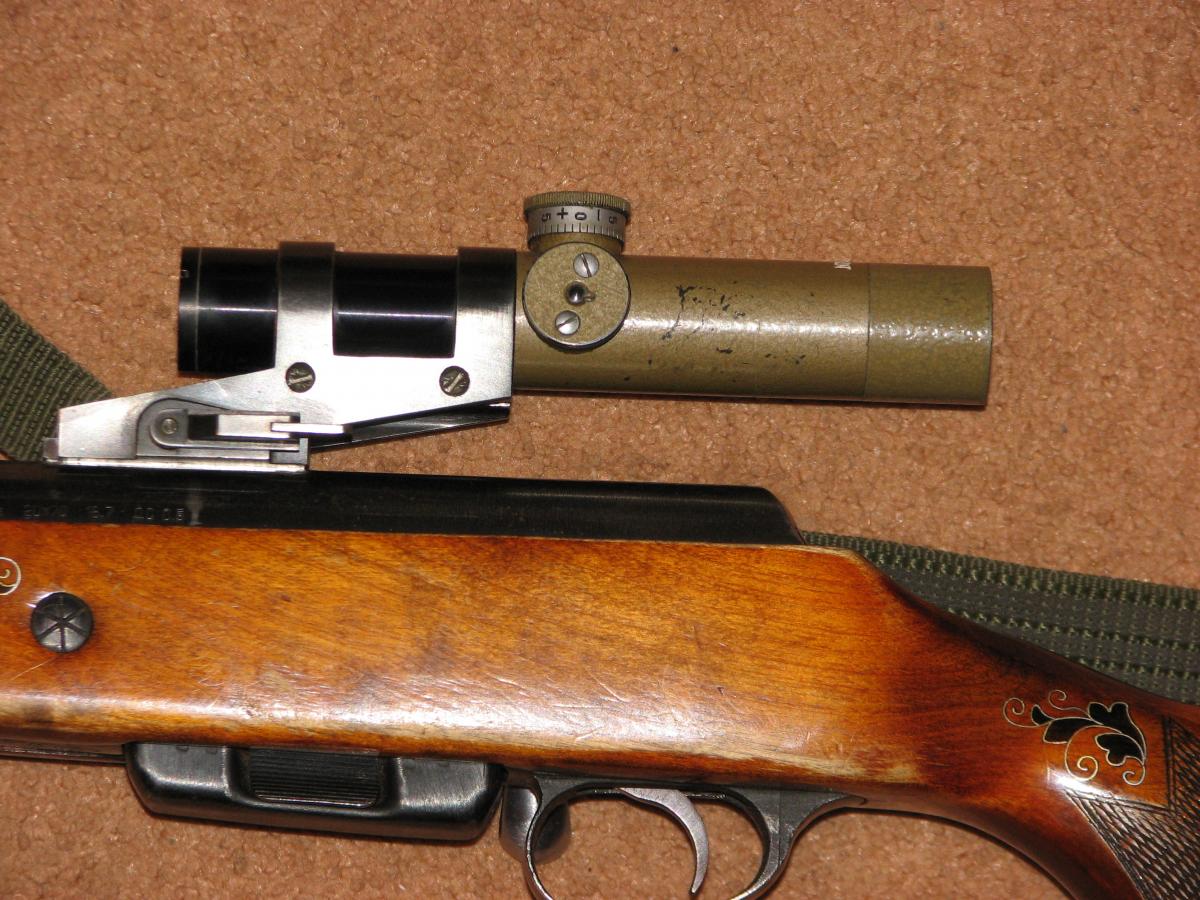

У меня правда не карабин, а МЦ 20-01. Так я установил прицел на быстросъёмном кроне и пристрелял "Полёвкой" на 50 и 100м, дай бог памяти году в 96-м. Прицел большую часть времени на охоте таскаю в кармане. Ставлю зачастую прямо перед выстрелом. И почему-то ни что и ни куда не сбивается? в среднем на 50-75м в голову плывущему бобру ( Про лосей вообще молчу) попадаю без проблем.... ????? Может потому, что кронштейн самопальный? Делался по чертежам, которые выписал из Киева через журнал Наша Охота в 90-м году.
А пристрелка должна быть горячей. И проверить не сбил ли прицел, в случае сомнений, можно сравнив точки прицеливания открытого прицела и оптики прямо с капота машины.



[DrevoSV]

Делался по чертежам, которые выписал из Киева через журнал Наша Охота в 90-м году.

Игорь, а не будете ли Вы столь любезны выложить его(чертеж) здесь. Думаю что многим он бы пригодился.



[krol]

За двадцать с лишним лет чертежи увы...



[igr65]

Сохранились у меня эти чертежи, да и девайс по сей день в строю. Но отсканировать их врядли получится. Итак, хрен знает какая по счету копия.



[DrevoSV]

хрен знает какая по счету копия.

Игорь, если её прогнать через комп, то можно очистить и улучшить качество, это хоть и не срочно, но по возможности постарайтесь пожалуйста, очень уж интересная приблуда...



[krol]

Сохранились у меня эти чертежи, да и девайс по сей день в строю.

Игорь, постарайся. Кронштейн уникален - за 20 лет эксплуатации ни одной проблемы, к тому же это, пожалуй, единственно приемлемое решение для прицелов, которые не поставить на два кольца!
Попробуй при сканировании в файл (на комп.) поставить настройки "по умолчанию" или с опцией "улучшить изображение".
Я был бы рад вновь обрести чертежи этого кронштейна. Пытался в своё время восстановить их снова через журнал, но ответили, что в 90-е, координаты конструктора Козела (его имя и отчество забыл) были утеряны.



[igr65]

Игорь, если её прогнать через комп, то можно очистить и улучшить качество, это хоть и не срочно, но по возможности постарайтесь пожалуйста, очень уж интересная приблуда...

Игорь, постарайся. Кронштейн уникален - за 20 лет эксплуатации ни одной проблемы, к тому же это, пожалуй, единственно приемлемое решение для прицелов, которые не поставить на два кольца!
Попробуй при сканировании в файл (на комп.) поставить настройки "по умолчанию" или с опцией "улучшить изображение".
Я был бы рад вновь обрести чертежи этого кронштейна. Пытался в своё время восстановить их снова через журнал, но ответили, что в 90-е, координаты конструктора Козела (его имя и отчество забыл) были утеряны.

Ну раз народ требует, будем пробовать. Но качество не гарантирую.



[krol]

Ждем с нетерпением!



[igr65]

Ждем с нетерпением!

Отдал хорошему человеку сканировать.



[igr65]

Чертежи и описание кронштейна для ИЖ-27 конструктора Козела Валерия Антоновича (г.Минск) залил на вебфайл №6411798.
Удачи всем!



[DrevoSV]

залил на вебфайл №6411798.

А как их оттуда вытащить? Хочется посмотреть...



[igr65]

Сергей, прямые ссылки форум не позволяет вставить и файл большого размера тоже. Поэтому заходим на webfileточкаru и вставляем номер. Вес файла 167мб.



[krol]

Чертежи и описание кронштейна для ИЖ-27 конструктора Козела Валерия Антоновича (г.Минск) залил на вебфайл

Спасибо!

Чертежи и описание кронштейна для ИЖ-27 конструктора Козела Валерия Антоновича (г.Минск) - чертежи здесь!



[Klop]



[Klop]

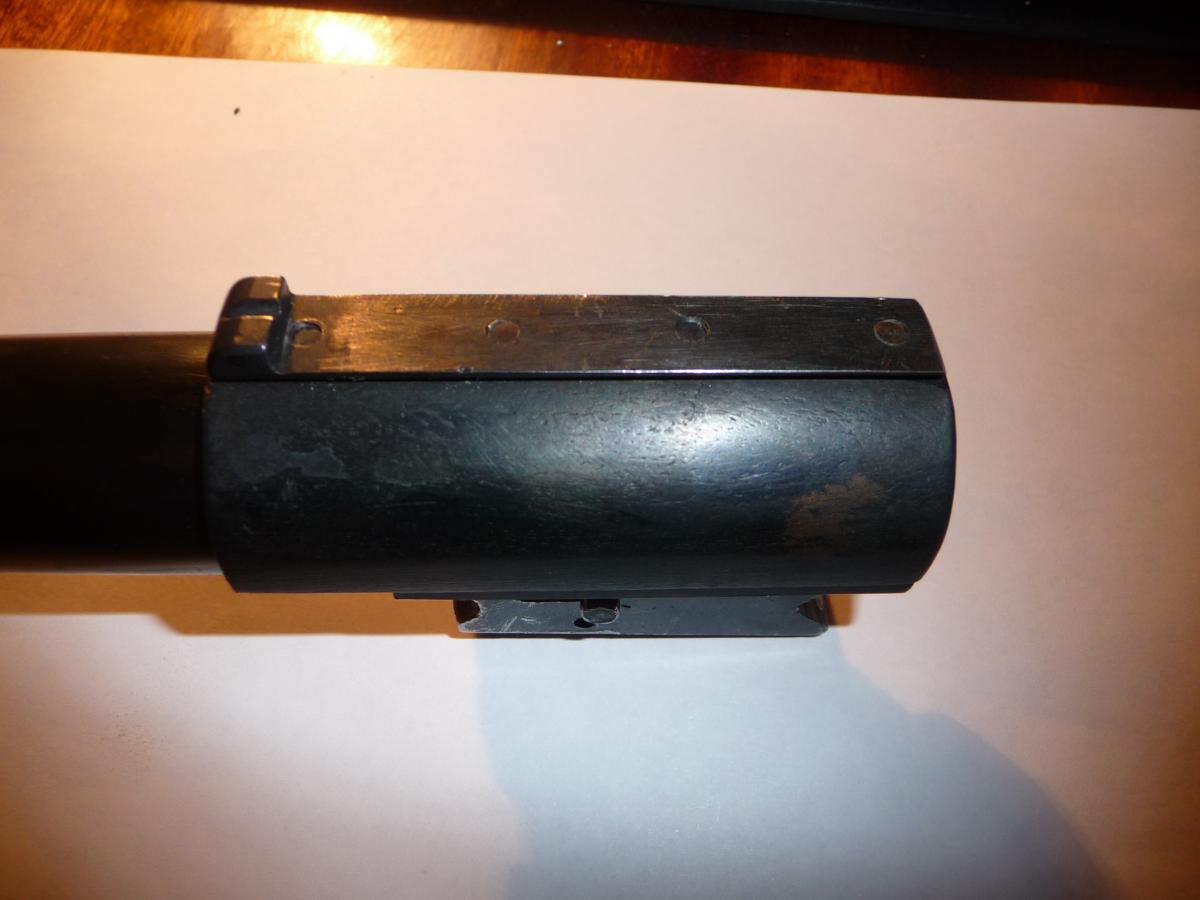

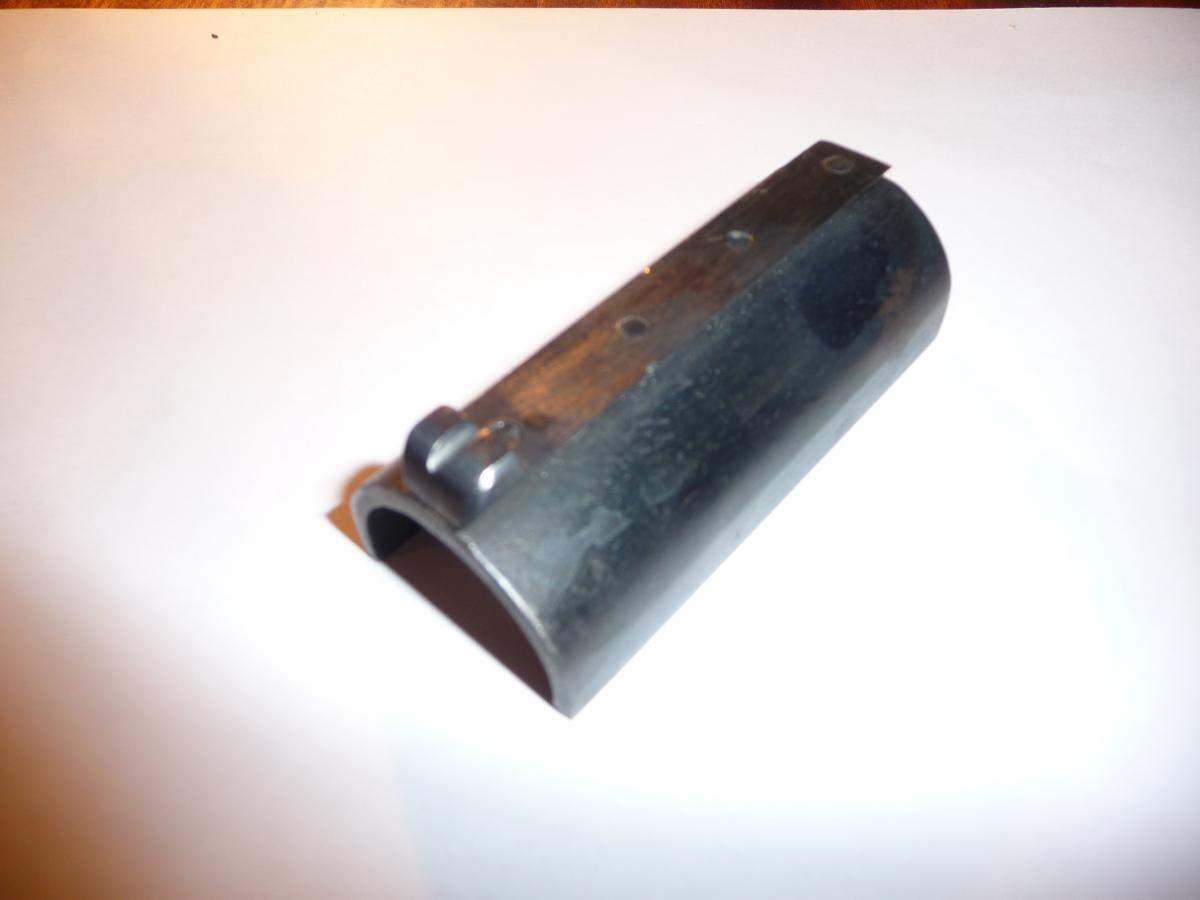

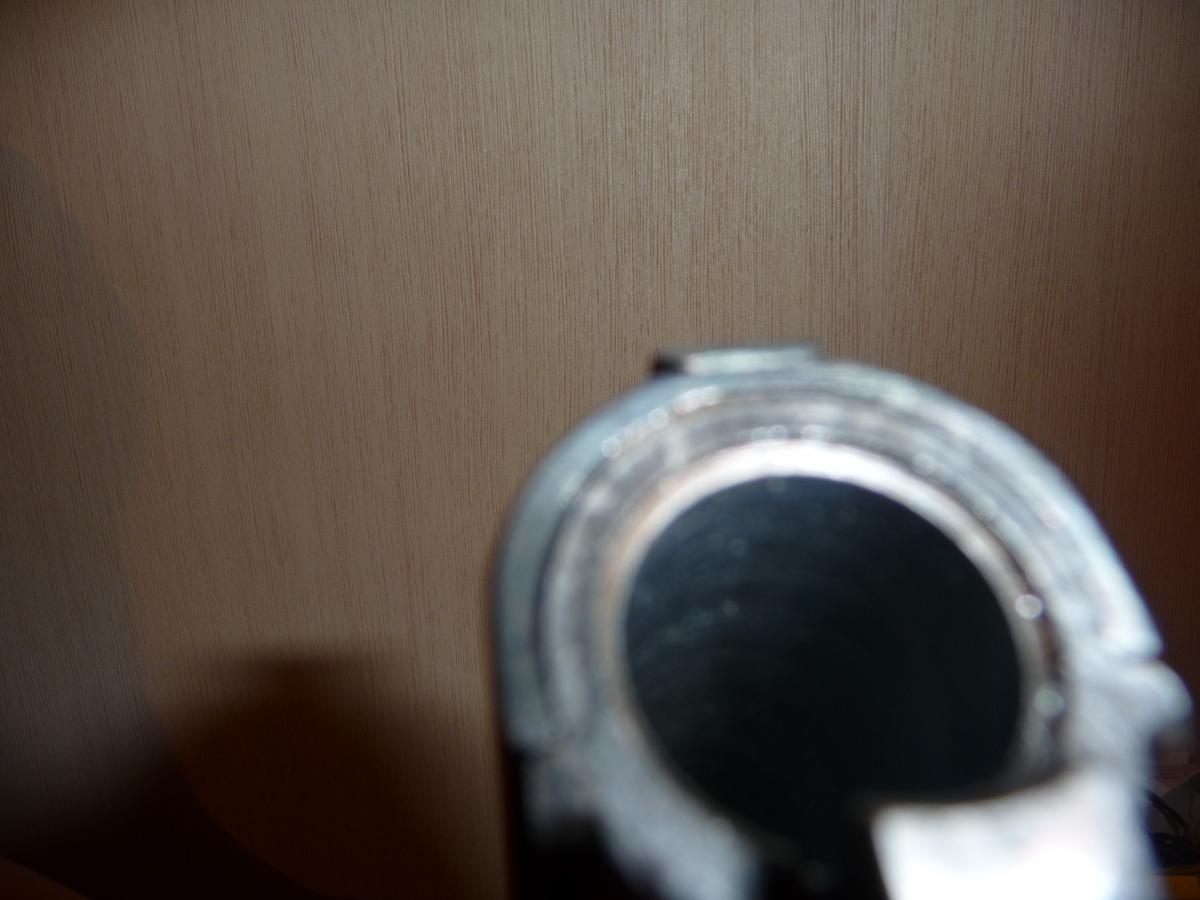

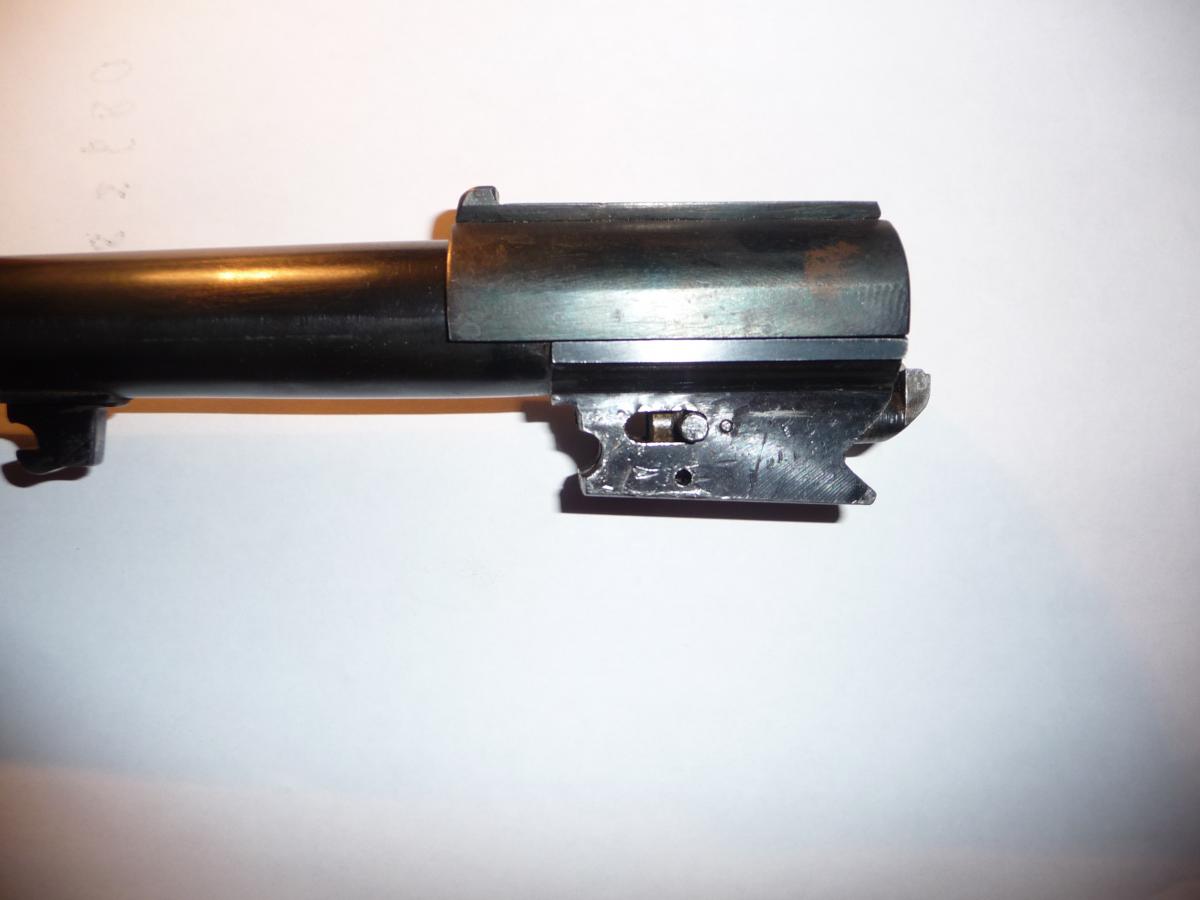

Вот самодельный кронштейн , на ИЖ-18М прост в изготовлении, только ножовка и напильник ,тиски, дрель и все. В 1997 г делал. Если интересут мое мнение, то любой разьем по типу "ласточкин хвост" , что самодельный, что заводской в принципе не может обеспечить прецизионной повторяемости установки прицела на оружии, но для гладкоствола сойдет



[Дмитрий 72]

Чертежи и описание кронштейна для ИЖ-27 конструктора Козела Валерия Антоновича (г.Минск) залил на вебфайл №6411798.

Там уже нет, большая просьба залить повторно. С уважением.



[Смолянин]

большая просьба залить повторно.

Присоединяюсь к просьбе. Очень заинтересовал данный вопрос



[krol]

http://yadi.sk/d/XrBqSm8YAyPwz - ссылка для скачивания архива чертежей для крепления оптики на ИЖ-27 ( МЦ 20-01 ) на Яндекс-Диске. http://yadi.sk/d/XrBqSm8YAyPwz



[Дмитрий 72]

БОЛЬШОЕ СПАСИБО !



[Смолянин]

полезные ссылки. Благодарю!
