Каноэ из сосновой рейки

[WOLF19783]

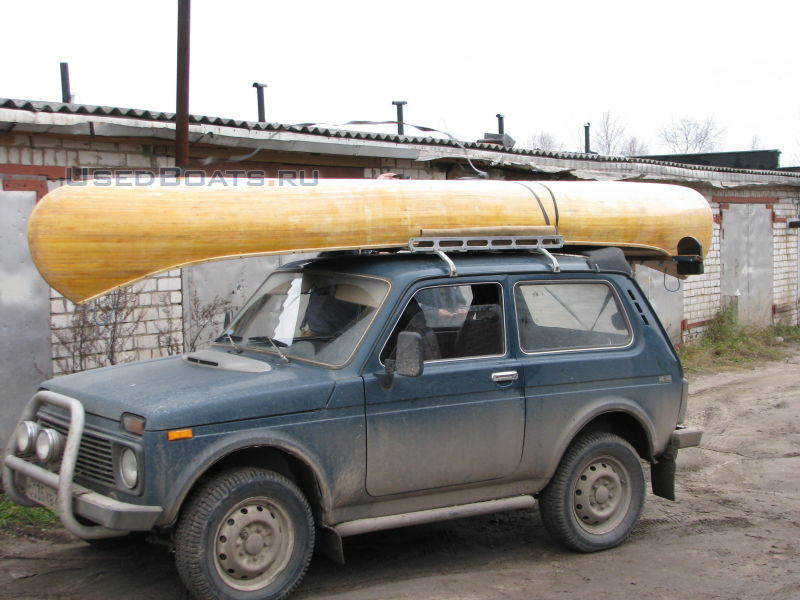

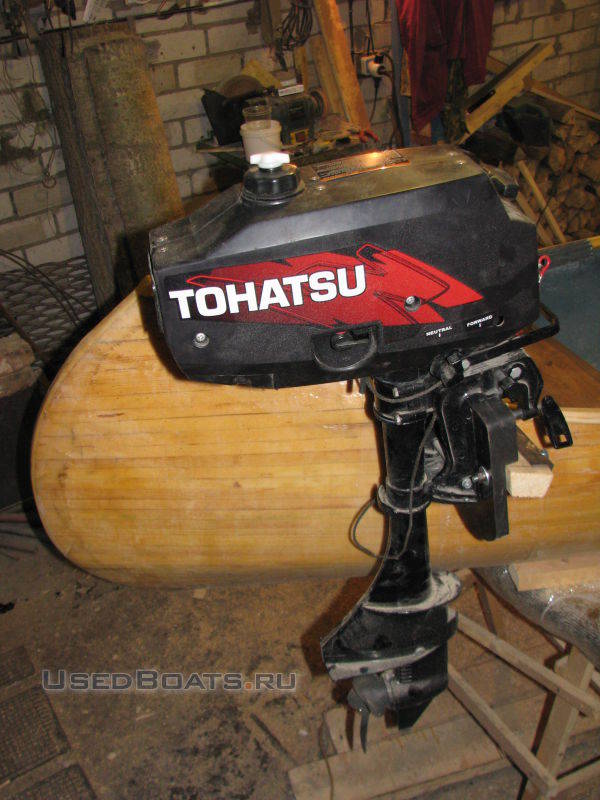

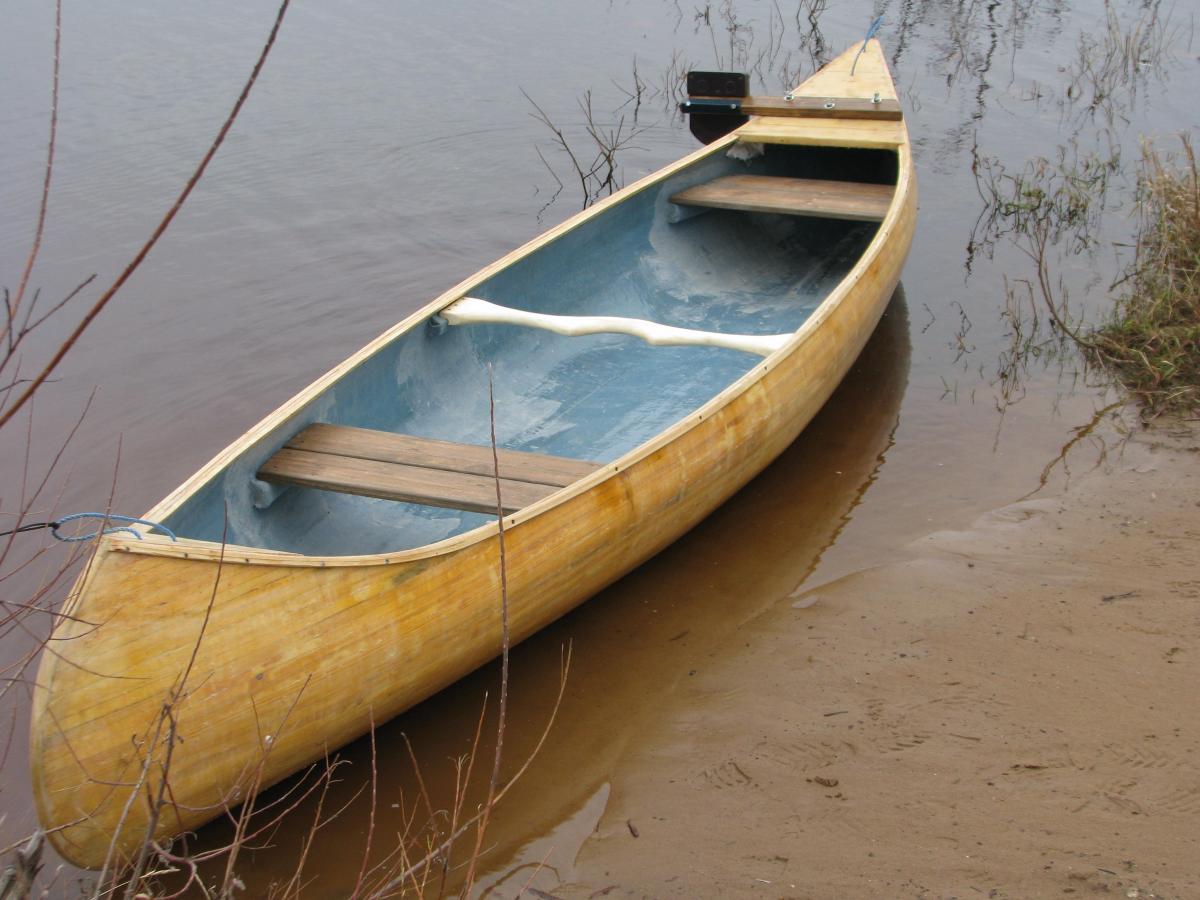

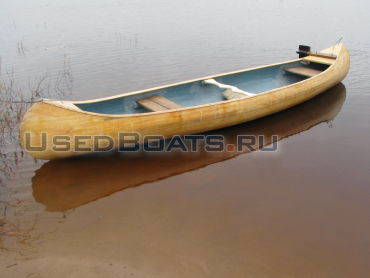

летом построил данное изделие. опробовал под мотором тохатцу3,5 л.с. транец выносной, скорость с тремя чел. 12,5 км. замерял по навигатору, фактически грузоподьемность килограм 500, вес лодки 40кг..



[Dok]

фотографию бы побольше, ну и рассказ как делал? из чего делал) и тд и т п.



[WOLF19783]

с детства хотел индейскую лодку , вот сбылась мечта , строил все лето, т.к. родилась дочь и времени было в обрез, ну и конечно строил первый раз, много нюансов которых не знал. ну лодка построена , как вы поняли из названия , из сосновой шведской рейки сечением 7 на 24мм. кину несколько фоток . извините щас дочь на шею лезет не дает развить тему , что сделаю попозже!



[Vlad Hawk]

лодка построена , как вы поняли из названия , из сосновой шведской рейки сечением 7 на 24мм.

Алексей, я на первой фотке поперечного набора (шпангоутов) не увидел, посему интересна технология постройки. Как "сшить" подобную лодку из листового материала я представляю, но встает резонный вопрос, как же состыковать рейки в "лист", чем связать?. Да и толщина (борт, днище) 7 мм. не тяжеловата ли вышла посудина? Вес и габариты интересны.
Как обеспечивалась влагозащита (пропитка или покрытие лаком)?
А так мое уважение! Построенное собственными руками это всегда здорово!



[Грубый]

Да Алексей, при наличии времяни обязательно всё поподробней объясни. а так полный респект!!!



[Fisun]

класс!!! послежу за темкой!!



[Охотница]

Респект! Восхищаюсь теми, у кого руки правильно растут и голова на нужном месте



[Евгений Борис]

Добрый день! WOLF19783 (Алексей)http://piterhunt.ru/scripts/forum/member.php?u=7780! Классная игрушка, сам в далёкой юности мечтал о такой. Только я бы выкрасил бы в серо-зелёно-голубой цвет, чтобы не светиться. А так класс!
Кстати, описание и технологию постройки читал в журнале "Катера и яхты" где-то за конец 70-х годов. На нашем форуме была ссылка на архив журнала "Катера и яхты" с 60-х до 2000-х годов.(своими-руками.ком.уа)
Модераторы не ругайтесь очень сильно, больше не буду...



[городничий]

подписываюсь под петицией о разглашении подробностей по стройке!!!!



[Krispin Geliard]

почему то не могу ссылку вставить.



[Иван Савельев]

Великолепно. Надеюсь, что Ваши дела не сильно затянут раскрытие информации о постройке каноэ.



[Fotik]

Хорошо показана технология изготовления, но не из рейки в фильме "Счастливые люди" http://www.youtube.com/watch?v=jRr1hfPVcck
на 25-й минуте, хотя рекомендую посмотреть всем фильмы из этого цикла полностью - классное кино про жизнь!

Ну и за темой послежу как несостоявшийся судостроитель



[ConiferHunter]

Алексей, качество неплохое.
Можно ли фото побольше, по крупнее места стыков и нутрянку?



[ЛАВ]

Всем приавет. Сам давно думаю о постройки такой "посудины". Только пока как то не собраться. Кому интересно, могу предложить пару вариантов каноеэ. Одно клееное, другое из рейки. Посмотреть можно на моем сайте, здесь Проекты судов



[Dachnik]

Изделие заслуживает уважения,аккуратно собрано , красиво.Да и ходовые видно не плохии.Молодцом.Хотелось бы по подробней о процессе постройки.



[DrevoSV]

Шикарная посудина! Автору - Респект! С детства мечтал такую построить, но увы - пока строительство дома отнимает всё время и все силы...



[WOLF19783]

Ссылки на видео, позже напишу, как делал.



[WOLF19783]

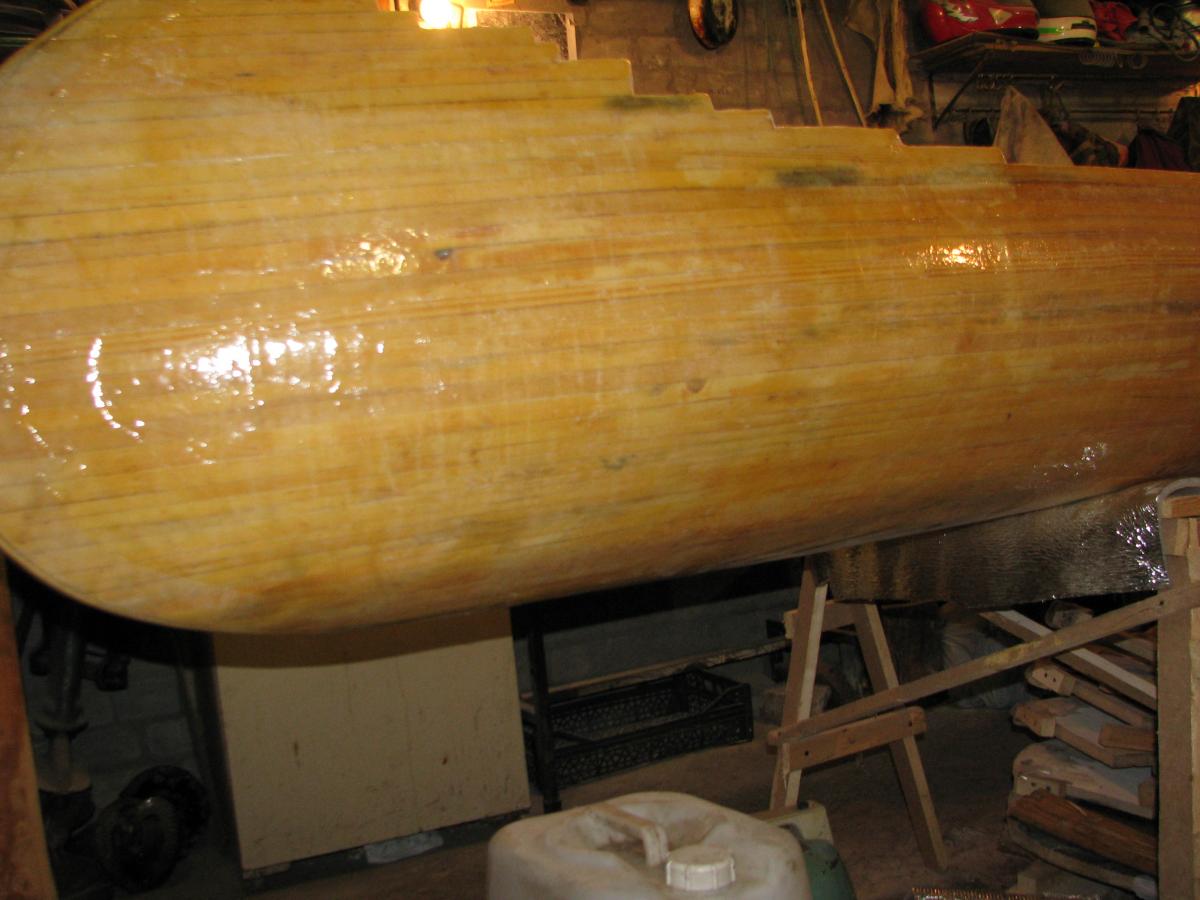

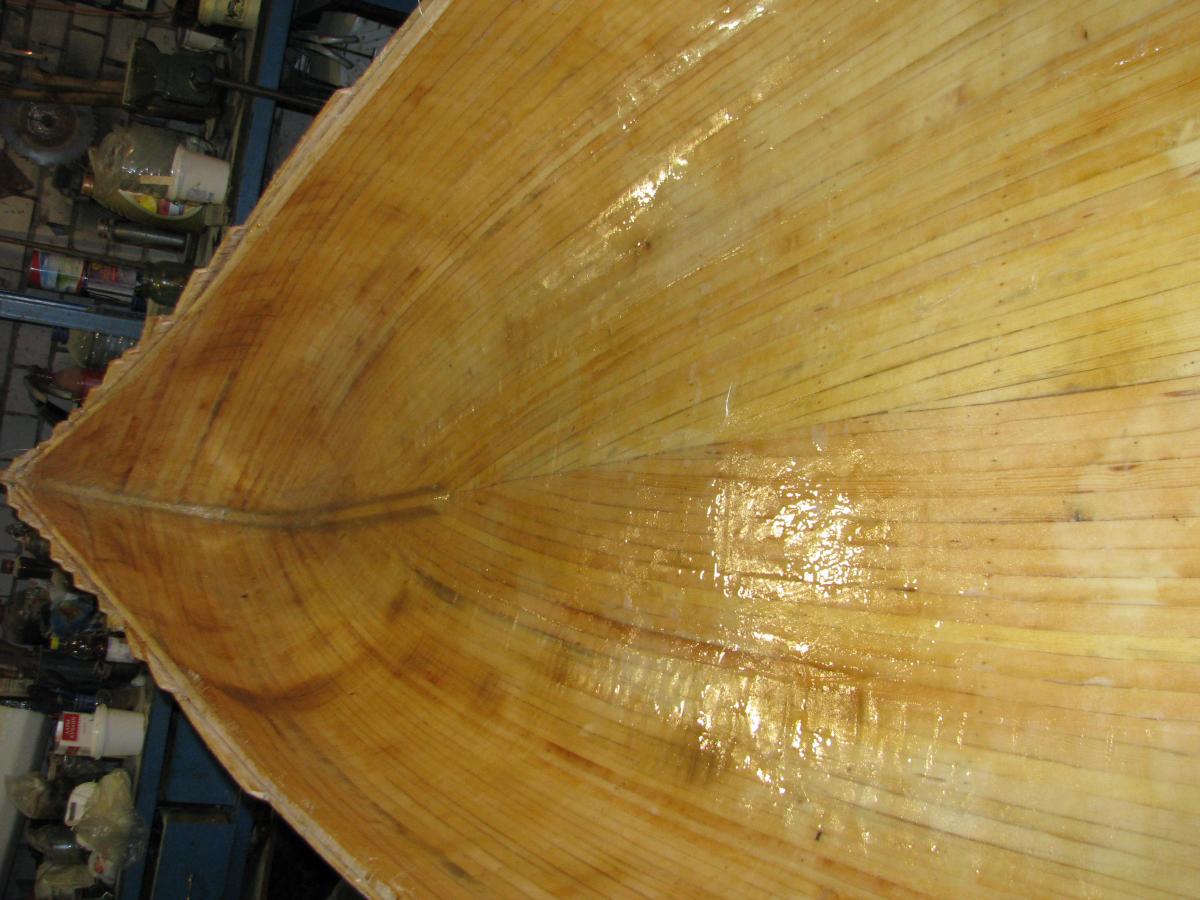

итак друзья, кому еще интересно , приступим к описанию проведенных работ. перво наперво надо найти проект который вас устраивает, по каноэ в сети можно найти пару тройку бесплатных проектов, а кто дружит с анг. то можно и купить у пиндосов не так дорого. дальше переносим чертеж на картон или бумагу которую клеим на двп и по этому шаблону выпиливаем из дсп либо фанеры прфиля шпангоутов, за тем собираем так называемый стапель. ну вот стапель собран, следующий шаг правильные рейки, для этого едем на пилораму и отбираем либо договариваемся с мастером , короче нам нужны сосновые доски без сучков!!! сухие доски распускаем на рейки толщиной 7мм. которые затем прогоняем через фрезерный станок и получаем так называемую шведскую рейку. начинаем с клейки форштевней, это такая штука , грубо сказатьребро носа,во как я обьяснил сам в шоке,для этого опять же распускаем доску на рейки толщиной 3мм. набираем из них пакет штук так в 7 смазываем клеем и загибаем этот самый пакет по шаблону носа(форштевня) и зажимаем струбцинами даем высохнуть , после того ак высохло обрабатывыем края под углом чтобы затем шведская рейка приходила по обводам и плотно прилегала. затем начинаем обшивать этой рейкой стапель, причем начинаем это делать снизу и по 3 -6 реек с одной стороны затем переход на другую сторону,это для тог чтобы скорлупу будущего судна не перекосило. каждую рейку смазываем клеем я делал это медецинским шприцом 25 кубиов в идиале надо50кубовый т.к. на одну рейку как раз стоко и идет клея , но я такого не нашел, шприцом удобно выдавливать клей в желобок рейки, и приколачиваем рейку тоненькими гвоздиками ,гвозди бьем не до конца чтоб потом их вытащить,к каждому профилю шпангоута, ну а форштевню предварительно смазаному клеем прибиваем степлером.таким образом набирается так называемая скорлупа. фотки данного процесса постораюсь щас закинуть! ну а дальше идет процесс оклейки скорлупы стеклотканью, об этом поговорим попозже, а то гляжу чтото товарищи Чингачкуки молчат! стапель



[WOLF19783]

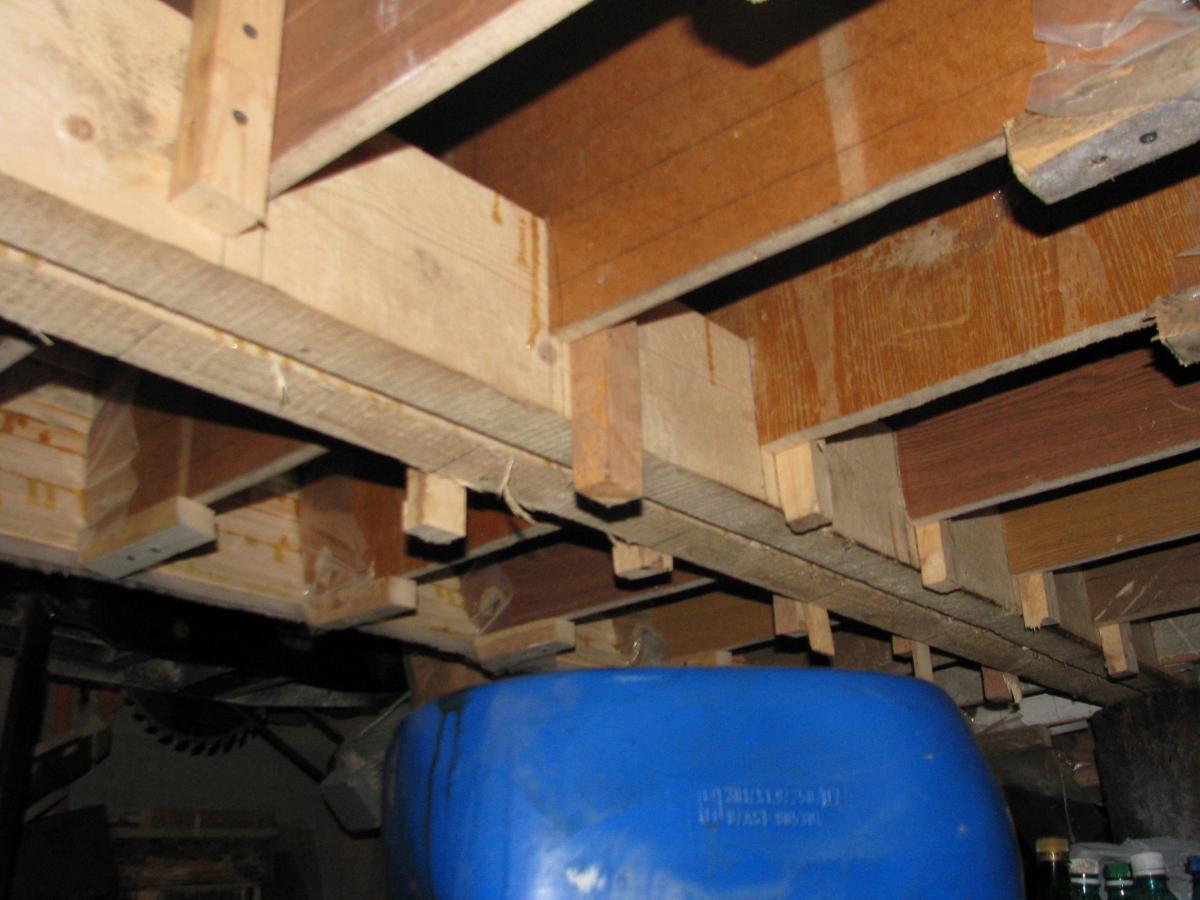

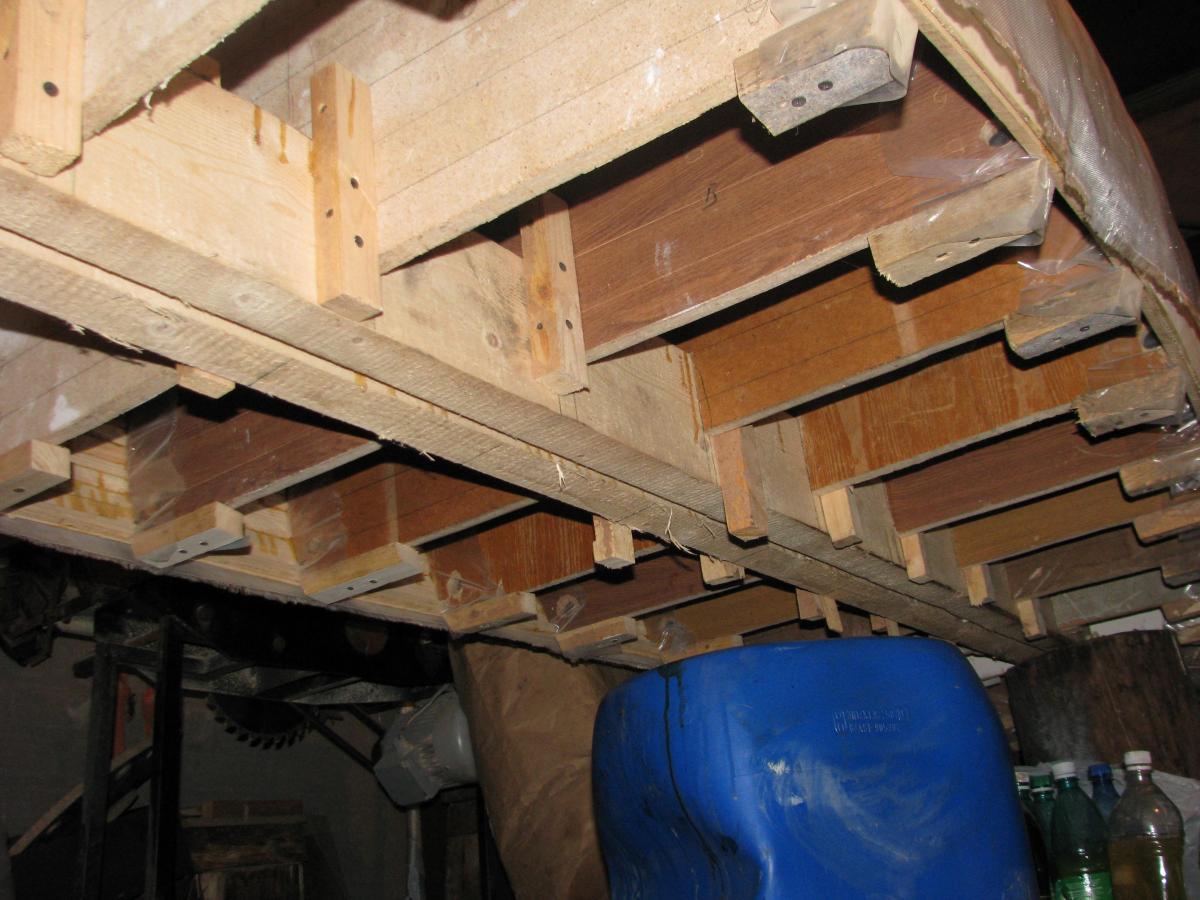

стапель



[WOLF19783]

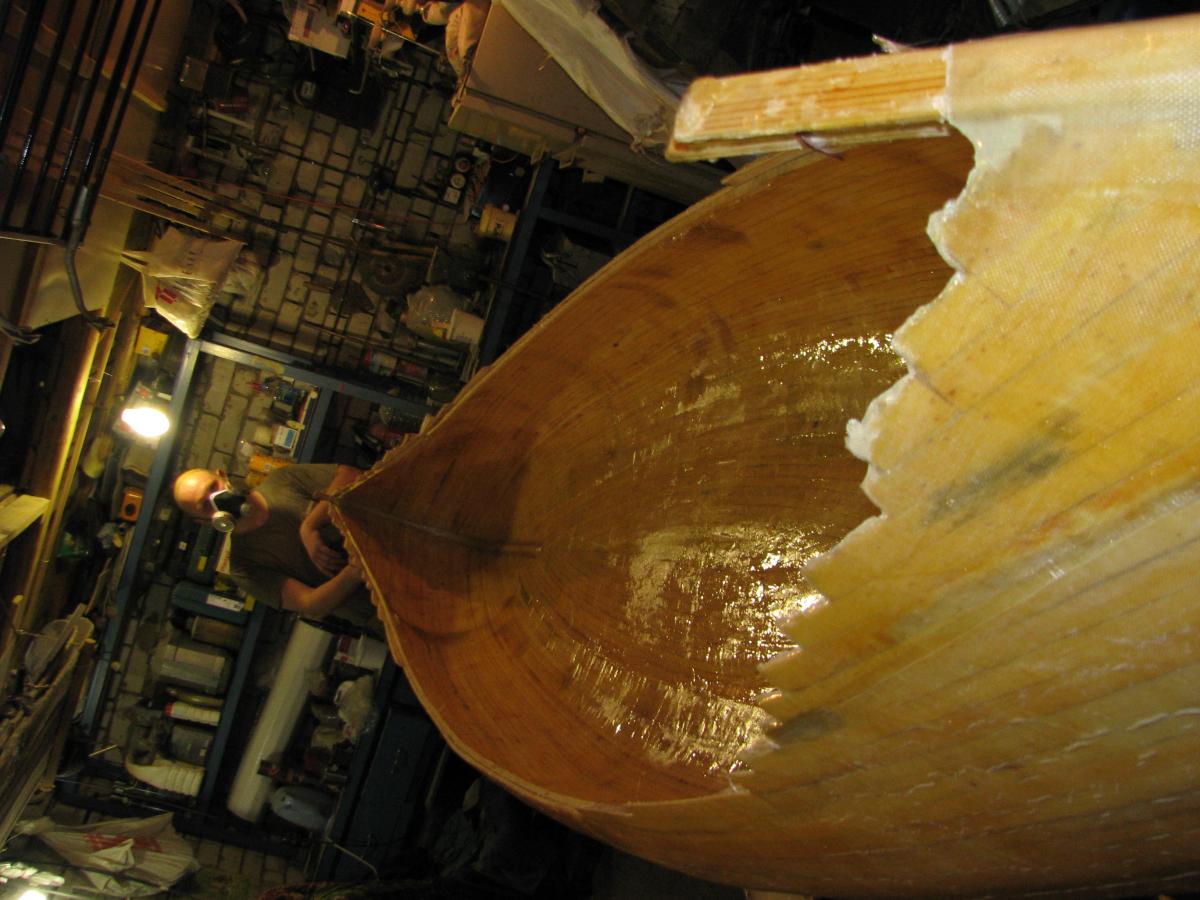

фото
