Решил поделиться тем, что накопилось у меня за 10 лет опыта установки прицелов и кронштейнов в WHT.
Тема не новая, но судя по Вашим письмам и звонкам в наш адрес, еще практически ни кем профессионально не раскрытая.
Много вопросов по переменному использованию оптического прицела и ночного, оптического и коллиматорного.
Зачастую, установив первый предложенный продавцом оружия кронштейн, Вы сталкиваетесь с тем, что уже не можете установить на уже имеющиеся "базы-площадки" ночной прицел или другой, который бы Вы хотели использовать, например, только на лабазных охотах. Вопросов много...
Но и решений, поверьте - предостаточно!
Исходя из этого, я хочу поделиться о том:
- какие варианты кронштейнов возможны для установки на конкретные модели оружия
- чего позволяет добиться каждая из предложенных комбинаций
- какие возможности и ограничения есть у каждой конкретной модели кронштейна
- рекомендации по выбору необходимых параметров кронштейна (высота колец и их вынос и т.д.)
Вступительная часть
Подбирая прицел на карабин, собственно, как и на любое другое оружие, у Вас вскоре встанет вопрос и о подборе кронштейна для установки выбранного прицела.
Желательно при этом, сначала грамотно подойти к выбору прицела(ов), а потом к нему (к ним) подбирать кронштейн, а не наоборот, как это зачастую бывает... Это позволит в дальнейшем избежать накладок и ограничений.
Что необходимо учитывать при выборе кронштейна:
1. Будет ли использоваться только один прицел на карабине (винтовке) или их будет несколько (+ ночной прицел + коллиматор + дополнительный оптический прицел)?
Может ли возникнуть в дальнейшем в этом необходимость?
Из этого следует пункт 2:
2. Стационарный или быстросъемный кронштейн Вам нужен (последний позволит, при необходимости пользоваться не только штатными механическими прицельными приспособлениями, но и устанавливать другие прицелы)
3. Калибр оружия в двух аспектах:
- мощность боеприпаса и соответственно мощность отдачи оружия
- размеры окна выброса гильзы
4. Если карабин "болтовой", то необходимо учитывать возможность нормального функционирования затвора (возможность нормального поворота рукоятки затвора при перезаряжании) и предохранителя (удобство и возможность пользования)
5. Размеры центральной трубки прицела (26 мм/1" , 30 мм или 34 мм)
6. Варианты сочленения кронштейна с прицелом - кольца (25,4/26/30/34 мм), оригинальная шина S&B, оригинальная шина SVAROWSKI (SR-шина), LM-шина (шина "ласточкин хвост" 14,5мм),
шина Zeiss (ZM/VM-шина), DOCTERSight-шина
7. Вес прицела
8. Диаметр объектива
9. Общая длинна и геометрия от среза объектива прицела (+ "сбег" раструба объектива) до центральной трубки.
10. Удаление выходного зрачка прицела (или т.н. "рабочий отрезок") - расстояние от глаза стрелка до окуляра прицела.
11. Расположение органов управления отстройки от параллакса и модуля подсветки на прицеле и их размеры и конструкция.
12. Специфические условия, задаваемые баллистикой боеприпаса или дистанцией стрельбы.
13. Расположение, высота и тип механических прицельных приспособлений на оружии
14. Физиологические особенности стрелка.
15. Очень немаловажный момент. Если оружие используется для высокоточной стрельбы или для стрельбы на большие дистанции, и кронштейн состоит из двух элементов (например, база Weaver и кольца) , то крайне желательно, что бы эти элементы были изготовлены из одного материала. Это позволит исключить "игру" элементов по отношению друг к другу при перепадах температур.
Теперь подробнее по каждому пункту:
Пункт 1-2. Важный пункт! Кронштейн надо подбирать так, что бы потом не столкнуться с проблемой невозможности монтажа других прицельных приспособлений (если такое желание появится) на уже имеющиеся основания кронштейна закреплённых на оружии (к тому же, как правило, они подклеиваются на 2-х компонентный термопластичный эпоксидный компаунд).
Например, установив прицел на кронштейн оригинальный кронштейн LEUPOLD QR, мы не сможем больше поставить никакого дополнительного прицела, если он не имеет центральной трубки диаметром 25,4 или 30 мм. ("Родных" "верхушек", кроме, как под трубку 26 и 30 мм Leupold не производит) Т.е. штатно установить ночной прицел или коллиматор с интегрированным креплением на Weaver вряд ли удастся…
Пункт 3.
Калибр оружия.
Как правило, калибр оружия редко определяет выбор кронштейна, если этот кронштейн известного производителя. Известные фирмы-производители кронштейнов (МАК, Apel, Suhl, Henneberger, Nightforce, Sako и др.) строго следят за качеством своих изделий и дают гарантию от 25 до 40 лет на свои изделия.
Здесь калибр может задавать другие требования к кронштейну, особенно это имеет отношение к "болтовым" карабинам - разная длинна "окна выброса" стреляной гильзы. Исходя из этого - по-разному разнесены передняя и задняя база кронштейна (если это кронштейн на едином основании).
Поскольку центральная трубка прицела не "безгранична" (всего несколько сантиметров (2,5-8 см) с каждой стороны от механизма ввода поправок), то при установке прицела зачастую всплывает проблема - пытаясь отрегулировать расстояние от глаза до окуляра, мы не можем сдвинуть прицел в сторону глаза - "раструб" объектива упирается в переднее кольцо. В этой ситуации решить проблему поможет "поворотный" кронштейн на раздельных основаниях (1022-/1024/-1026- от МАК и 300- от Апель). Эти кронштейны имеют достаточно широкий ассортимент "передних ног" с разным выносом. В профессиональной среде этот вынос кольца (смещение кольца от центра базы в сторону стрелка) определяется индексом KR (например, KR=34 mm). Как правило, этот параметр имеет величину от 0 до 49 мм.
Пункт 4.
Частая проблема - на низких кольцах с высотой BH=5-12mm, рукоятка затвора при открывании цепляет окуляр. Такой вариант возможен и на стандартных по высоте "поворотных кронштейнах" (например, Апель), например при установке Swarovski Z6i c большим диаметром окуляра и индексом ЕЕ.
Пункт 5.
Как показала практика, диаметр центральной трубки мало влияет на светосилу прицела и сказывается только на диапазоне ввода поправок.
Как правило - больше диаметр - больше диапазон ввода поправок. Учитывайте это, если хотите стрелять на дистанции более 350 метров.
В "дюймовом" прицеле может не хватить поправок...
Пункт 6.
На сегодняшний день в 100 случаях из 100 отдаю предпочтение прицелам на шинах Zeiss (ZM/VM) и Swarovski (SR-rail - зубчатая шина) - почему - читайте часть здесь
Основная идея - быстрота установки в кронштейн и соответственно на оружие, 100% выверка ниток прицельной марки по вертикали, жёсткость и монолитность всего корпуса прицела в целом - он "сцементирован" шиной, отсутствие возможных напряжений в трубке прицела, как это бывает при установке в кольца, при неправильном поджатии полуколец или(и) при их несоостности, и наконец, прицел при смене/продаже/перестановки не теряет своего внешнего товарного/красивого вида и на нем не может остаться следов, как от колец.
Пункт 7.
Вес прицела - это всегда завязка на баланс и удобство пользования оружия в целом. Не всегда понимаю, когда на лёгенький киплауф типа Меркеля К1, калибра 6,5х55SE весом 2,6 кг, хотят поставить NightForce с кроном общим весом 1,1 кг ...- обидно за оружие как-то... И в итоге это подарок хрупкой маленькой жене)))
Пункт 8.
>>>> продолжение следует
Тема не новая, но судя по Вашим письмам и звонкам в наш адрес, еще практически ни кем профессионально не раскрытая.
Много вопросов по переменному использованию оптического прицела и ночного, оптического и коллиматорного.
Зачастую, установив первый предложенный продавцом оружия кронштейн, Вы сталкиваетесь с тем, что уже не можете установить на уже имеющиеся "базы-площадки" ночной прицел или другой, который бы Вы хотели использовать, например, только на лабазных охотах. Вопросов много...
Но и решений, поверьте - предостаточно!
Исходя из этого, я хочу поделиться о том:
- какие варианты кронштейнов возможны для установки на конкретные модели оружия
- чего позволяет добиться каждая из предложенных комбинаций
- какие возможности и ограничения есть у каждой конкретной модели кронштейна
- рекомендации по выбору необходимых параметров кронштейна (высота колец и их вынос и т.д.)
Вступительная часть
Подбирая прицел на карабин, собственно, как и на любое другое оружие, у Вас вскоре встанет вопрос и о подборе кронштейна для установки выбранного прицела.
Желательно при этом, сначала грамотно подойти к выбору прицела(ов), а потом к нему (к ним) подбирать кронштейн, а не наоборот, как это зачастую бывает... Это позволит в дальнейшем избежать накладок и ограничений.
Что необходимо учитывать при выборе кронштейна:
1. Будет ли использоваться только один прицел на карабине (винтовке) или их будет несколько (+ ночной прицел + коллиматор + дополнительный оптический прицел)?
Может ли возникнуть в дальнейшем в этом необходимость?
Из этого следует пункт 2:
2. Стационарный или быстросъемный кронштейн Вам нужен (последний позволит, при необходимости пользоваться не только штатными механическими прицельными приспособлениями, но и устанавливать другие прицелы)
3. Калибр оружия в двух аспектах:
- мощность боеприпаса и соответственно мощность отдачи оружия
- размеры окна выброса гильзы
4. Если карабин "болтовой", то необходимо учитывать возможность нормального функционирования затвора (возможность нормального поворота рукоятки затвора при перезаряжании) и предохранителя (удобство и возможность пользования)
5. Размеры центральной трубки прицела (26 мм/1" , 30 мм или 34 мм)
6. Варианты сочленения кронштейна с прицелом - кольца (25,4/26/30/34 мм), оригинальная шина S&B, оригинальная шина SVAROWSKI (SR-шина), LM-шина (шина "ласточкин хвост" 14,5мм),
шина Zeiss (ZM/VM-шина), DOCTERSight-шина
7. Вес прицела
8. Диаметр объектива
9. Общая длинна и геометрия от среза объектива прицела (+ "сбег" раструба объектива) до центральной трубки.
10. Удаление выходного зрачка прицела (или т.н. "рабочий отрезок") - расстояние от глаза стрелка до окуляра прицела.
11. Расположение органов управления отстройки от параллакса и модуля подсветки на прицеле и их размеры и конструкция.
12. Специфические условия, задаваемые баллистикой боеприпаса или дистанцией стрельбы.
13. Расположение, высота и тип механических прицельных приспособлений на оружии
14. Физиологические особенности стрелка.
15. Очень немаловажный момент. Если оружие используется для высокоточной стрельбы или для стрельбы на большие дистанции, и кронштейн состоит из двух элементов (например, база Weaver и кольца) , то крайне желательно, что бы эти элементы были изготовлены из одного материала. Это позволит исключить "игру" элементов по отношению друг к другу при перепадах температур.
Теперь подробнее по каждому пункту:
Пункт 1-2. Важный пункт! Кронштейн надо подбирать так, что бы потом не столкнуться с проблемой невозможности монтажа других прицельных приспособлений (если такое желание появится) на уже имеющиеся основания кронштейна закреплённых на оружии (к тому же, как правило, они подклеиваются на 2-х компонентный термопластичный эпоксидный компаунд).
Например, установив прицел на кронштейн оригинальный кронштейн LEUPOLD QR, мы не сможем больше поставить никакого дополнительного прицела, если он не имеет центральной трубки диаметром 25,4 или 30 мм. ("Родных" "верхушек", кроме, как под трубку 26 и 30 мм Leupold не производит) Т.е. штатно установить ночной прицел или коллиматор с интегрированным креплением на Weaver вряд ли удастся…
Пункт 3.
Калибр оружия.
Как правило, калибр оружия редко определяет выбор кронштейна, если этот кронштейн известного производителя. Известные фирмы-производители кронштейнов (МАК, Apel, Suhl, Henneberger, Nightforce, Sako и др.) строго следят за качеством своих изделий и дают гарантию от 25 до 40 лет на свои изделия.
Здесь калибр может задавать другие требования к кронштейну, особенно это имеет отношение к "болтовым" карабинам - разная длинна "окна выброса" стреляной гильзы. Исходя из этого - по-разному разнесены передняя и задняя база кронштейна (если это кронштейн на едином основании).
Поскольку центральная трубка прицела не "безгранична" (всего несколько сантиметров (2,5-8 см) с каждой стороны от механизма ввода поправок), то при установке прицела зачастую всплывает проблема - пытаясь отрегулировать расстояние от глаза до окуляра, мы не можем сдвинуть прицел в сторону глаза - "раструб" объектива упирается в переднее кольцо. В этой ситуации решить проблему поможет "поворотный" кронштейн на раздельных основаниях (1022-/1024/-1026- от МАК и 300- от Апель). Эти кронштейны имеют достаточно широкий ассортимент "передних ног" с разным выносом. В профессиональной среде этот вынос кольца (смещение кольца от центра базы в сторону стрелка) определяется индексом KR (например, KR=34 mm). Как правило, этот параметр имеет величину от 0 до 49 мм.
Пункт 4.
Частая проблема - на низких кольцах с высотой BH=5-12mm, рукоятка затвора при открывании цепляет окуляр. Такой вариант возможен и на стандартных по высоте "поворотных кронштейнах" (например, Апель), например при установке Swarovski Z6i c большим диаметром окуляра и индексом ЕЕ.
Пункт 5.
Как показала практика, диаметр центральной трубки мало влияет на светосилу прицела и сказывается только на диапазоне ввода поправок.
Как правило - больше диаметр - больше диапазон ввода поправок. Учитывайте это, если хотите стрелять на дистанции более 350 метров.
В "дюймовом" прицеле может не хватить поправок...
Пункт 6.
На сегодняшний день в 100 случаях из 100 отдаю предпочтение прицелам на шинах Zeiss (ZM/VM) и Swarovski (SR-rail - зубчатая шина) - почему - читайте часть здесь
Основная идея - быстрота установки в кронштейн и соответственно на оружие, 100% выверка ниток прицельной марки по вертикали, жёсткость и монолитность всего корпуса прицела в целом - он "сцементирован" шиной, отсутствие возможных напряжений в трубке прицела, как это бывает при установке в кольца, при неправильном поджатии полуколец или(и) при их несоостности, и наконец, прицел при смене/продаже/перестановки не теряет своего внешнего товарного/красивого вида и на нем не может остаться следов, как от колец.
Пункт 7.
Вес прицела - это всегда завязка на баланс и удобство пользования оружия в целом. Не всегда понимаю, когда на лёгенький киплауф типа Меркеля К1, калибра 6,5х55SE весом 2,6 кг, хотят поставить NightForce с кроном общим весом 1,1 кг ...- обидно за оружие как-то... И в итоге это подарок хрупкой маленькой жене)))
Пункт 8.
>>>> продолжение следует
.

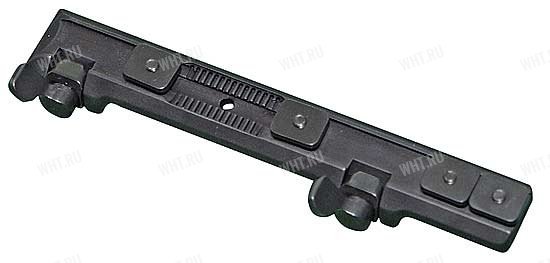

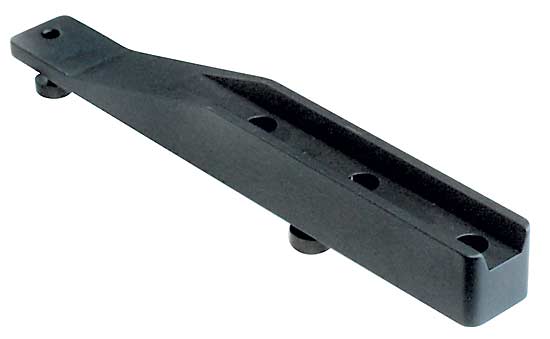

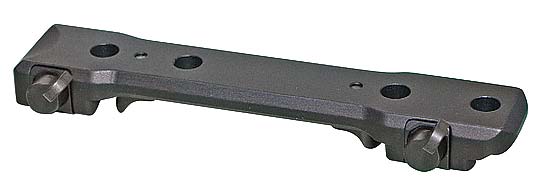

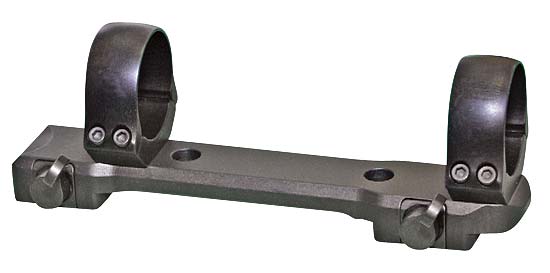

с другой стороны, если смысл вопроса был несколько иной, и (исключительно, как пример это для Сако):
. В прошлом году столкнулся с этой проблемой. Удалось сделать так:планка Вивер для ЧЗ-527, на неё переходник с Вивера на SR фирмы Рикнагель. Получилось всё гуд, но даже для 56 прицела высоковато (приклад прижимается не к щеке, а к подбородку). На 100м (223REM) кучность отличная, а вот далее стабильность ухудшается,появляются срывы. Недавно кронштейн переделал.Взял основание от колец для 527 и соединил с SR верхушками моего Рикнагеля. Единственная доработка - пришлось изготавливать 2 мет.втулочки для стяжных винтов. Высота прицела теперь в норме, правда ещё не "обкатывал". А WHT предложили похожий вариант из кронштейнов Апель собрать.Так что жду предложения. По поводу шины SR полностью согласен с WHT , отличный вариант крепления, но пока производители кронштейнов не охватили весь ассортимент карабинов,а жаль.
