ХЭЛП! Раскололся клин затвора МР-153. Срочно ищу деталь.

Автор темы

Григорич

Участник
С нами с
25/11/07
Постов
68
Оценка
10
Живу в:
Санкт-Петербург
Для знакомых
Денис
Охочусь с
1972
Оружие
Иж-39Е-01,МЦ-9,МЦ 21-12,МР-153,Иж-18ЕММ Spartan, ПБ-4М,ПБ-4-1-МЛ, и по мелочи..
Собака(ки)
ЗСЛ, ротвейлер
Камрады, такая незадача.....
После охоты во время чистки ружья обнаружил отколовшийся (!) кусок клина затвора. Ружье(2003 г. выпуска) при этом спокойно отстреляло на открытие 80 патронов (и наверное, стреляло бы и дальше). Придется пользоваться другим ружьем, пока не найду указанную деталь,ибо не хочется убить затворную группу окончательно (она и так к этому близка...). Маркировка клина -71. В мастерской на Новгородской ЗИПа тоже нет, сказали- ищите, подгонку сделаем.
По результатам обзвона магазинов Питера стало ясно, что клина затвора МР-153 сейчас в продаже нет.
Может кто-нибудь видел в продаже эту деталь или в инет-магазинах попадалась, или в сундуке хранится ненужная....отпишитесь, буду признателен.

№ 71 выдает пружину перехватывателя!

Рис. 1. Сборочные единицы и детали. Схема устройства ружья МР-153 1* - Сменное дульное сужение; 2 - Ствол; 3 - Коробка; 4 - Гайка камеры; 5 - Пружина клапана; 6 - Клапан; 7 - Гайка; 8 - Хомут антабки; 9 - Кольцо антабки; 10 - Винт; 11 - Гайка удлинитель; 12 - Пружина удлинителя; 3 - Переходник удлинителя; 14 - Стакан; 15 - Пружина магазина; 16 - Стакан; 17 - Трубка магазина; 18 - Кольцо поршневое внутреннее; 19 - Кольцо поршневое наружное; 20 - Поршень; 21 - Пружина возвратная; 22 - Кольцо; 23 - Тяга в сборе; 24 - Штифт вставки; 25 - Шарик; 26 - Пружина ползуна; 27 - Толкатель; 28 - Втулка; 29 - Рукоятка; 30 - Затвор; 31 - Извлекатель; 32 - Пружина извлекателя; 33 - Гнеток извлекателя; 34 – Гнеток выбрасывателя; 35 - Пружина выбрасывателя; 36 - Выбрасыватель; 37 - Ось; 38 - Шайба; 39 - Пружина ударника; 40 - Ударник; 41 - Клин;42 - Основание ударно спускового механизма; 43 - Предохранитель; 44 - Гнеток предохранителя; 45 - Пружина предохранителя; 46 - Штифт;47 - Спусковой крючок; 48 - Гнеток спуска; 49 - Пружина спуска; 50 - Ось шептала; 51 - Шептало; 52 - Толкатель шептала; 53 - Пружина шептала; 54 - Штифт; 55 - Курок; 56 - Ось курка; 57 - Лоток; 58 - Серьга; 59 - Ось; 60 - Толкатель курка; 61 - Боевая пружина; 62 - Толкатель серьги; 63 - Пружина лотка; 64 - Задержка; 65 - Втулка задержки; 66 - Ось с кольцом; 67 - Штифт; 68 - Удерживатель; 69 - Пружина удерживателя; 70 - Перехватыватель; 71 - Пружина перехватывателя; 72 - Ось перехватывателя; 73 - Кнопка перехватывателя; 74 - Пружина кнопки перехватывателя; 75 - Цевье; 76 - Корпус фиксатора; 77 - Пружина фиксатора; 78 - Фиксатор; 79 - Приклад; 80 - Затыльник амортизатор; 81 - Шуруп; 82 - Винт; 83 - Шайба; 84 - Ось спускового крючка; 85 - Втулка цевья.​

Миша, на схеме клин -поз.41. Маркировка нанесена на самой детали, впресована в металл , так сказать. Дело в том, что на заводе около 12 типоразмеров этой деталюхи (ее вручную подгоняют к каждому затвору) и каждый имеет свою маркировку. Можешь номер маркировки посмотреть на своем ружье, сняв затвор - она на верхней поверхности клина, и не факт, что у тебя такая же, как у меня.

Что-то я сомневаюсь, что клин у них появится. Недавно интересовался в сервисном центре ИЖМЕХа по просьбе приятеля с таким же траблом. Там мне сказали, что входит в перечень запрещенных к свободной продаже запчастей. Правда кто запретил - ответить затруднились. Впрочем, - кто их знает, может и повезет.

Что-то я сомневаюсь, что клин у них появится.
Возможно не спорю.
Но какого фига его превратили в "запрешенную" к обороту деталь не совсем понятно.С таким же успехом можно и спусковые крючки и шептала запретить к продаже.
В общем делается все ,что бы отвадить людей от покупки оружия произведенного в России.Доступность зиппа к ниму была чють ли не единствнным плюсом Российского охот оружия перед буржуйскими)))

Дабы внести некую ясность.... Цитирую:
"ZOSOptic RU 18.08.2011 10:57
к сожалению да. клины запретили к свободной продаже
признали товаром с продажей через лицензию



42430987 18.08.2011 11:00
А лицензия какая имеется ввиду - на оружие или мастерской на выполнение работ по ремонту и тд



ZOSOptic RU 18.08.2011 11:00
на торговлю оружием
мы же продаем только товар безлицензионный



42430987 18.08.2011 11:01
Понял, спасибо. Т.Е. в принципе можно заказать через оружейный магазин, так?



ZOSOptic RU 18.08.2011 11:01
да
все верно"

--- Добор поста---

При этом, завод клины грузит только своим сервисным мастерским (Ижевским), в Питерской мастерской на Новгородскй их давно не было...

--- Добор поста---

Пообщался с мастерской при заводе.
ФГУП «Ижевский механический завод» (ФГУП ИМЗ) - (3412) 66-04-50


Ружье после получения 59 приложения (направление на ремонт) в ЛРР спецсвязью нужно отправить на завод. Стоимость ремонта - хз ("несложные работы, не очень дорого"), срок ремонта -30-45 дней, обязательный отстрел на заводе (испытание на прочность после ремонта). Короче - полный набор проблем...

Да, печальная ситуация. Сочувствую. Но, может это для Вас знас свыше, что надо приобрести нормальное ружьё?
(Клин самостоятельно изготовить можно, однако ни в коем случае этого не советую, ибо деталь очень ответственная и от неё зависит здоровье стрелка.)

Может и знак свыше.... Только ружбайка , в принципе , нормальная, деталюха перекаленая была наверное....

Правда кто запретил - ответить затруднились. Впрочем, - кто их знает, может и повезет.
Не повезёт!..У меня ща срачь с "Молотом" на Ганзе, така же хрень,тока на "Бекас"-е. Клин запирания. 3 месяца уже,братья бьюсь. Маякую представителю на ганзе...:ch:"Можно без ружья затвор прислать?"...Шлите,сделаем...Аха..! Как лошара последний-шлю!:an: А потом-началось...! Ментовка ихняя затвор на ----арест!:ai: Без разрешения на ремонт!!! Атас! Короче..Долго рассказывать. Всё оплатил уже давно.. И АДМИНИСТРАТИВКУ-500рябчикоф и РЭМОНТ- ровно треть стоимости ружжа!:ai::ai::ai: Ща жду чо дальше будет. :an::ag:Пока-тишина! Два уёбища ща хихикают-дилеры"Молота". Открытие-просрано,ездил с одностволкой,но"семью уродов" не опозорил!:nono::ag:

А потом-началось...! Ментовка ихняя затвор на ----арест! Без разрешения на ремонт!!! Атас! Короче..Долго рассказывать. Всё оплатил уже давно.. И АДМИНИСТРАТИВКУ-500рябчикоф и РЭМОНТ- ровно треть стоимости ружжа
Наш ненавязчивый сервис

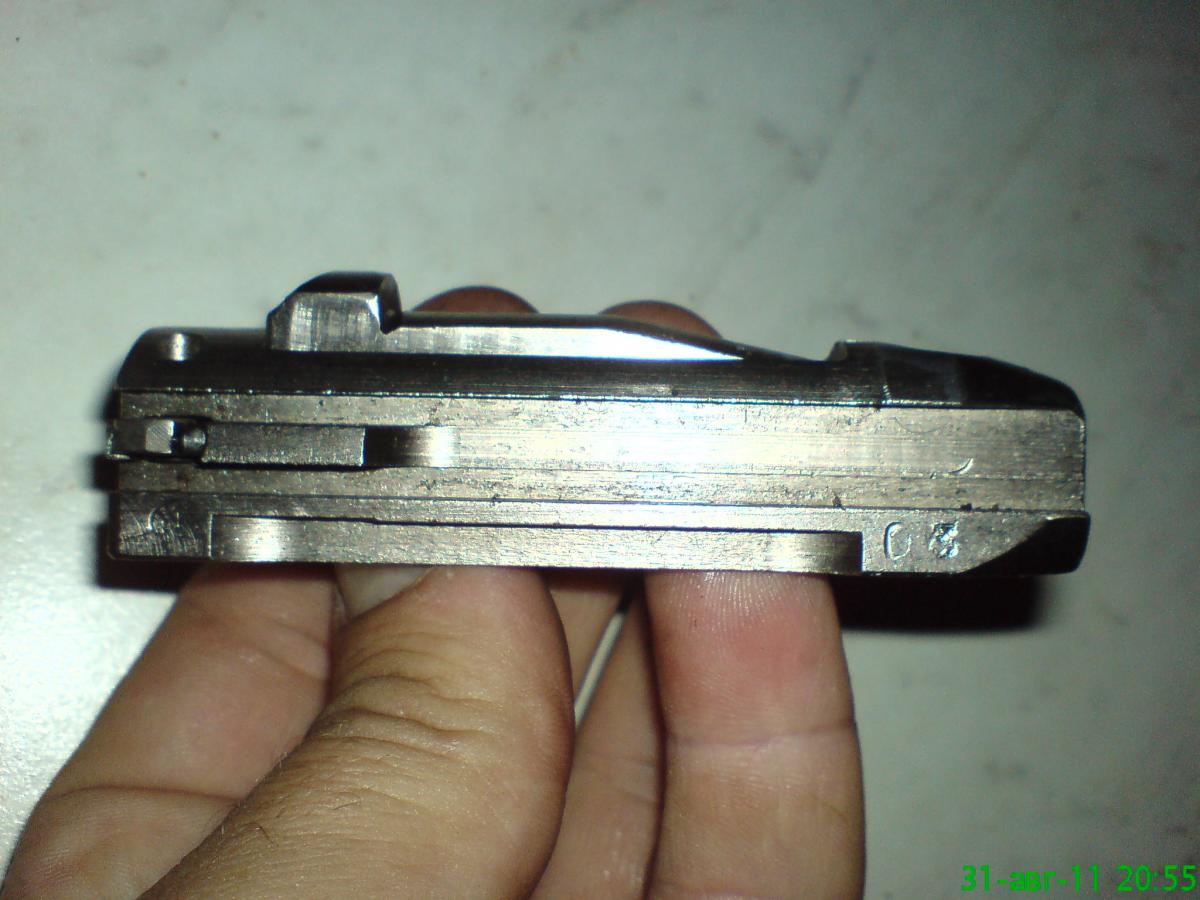

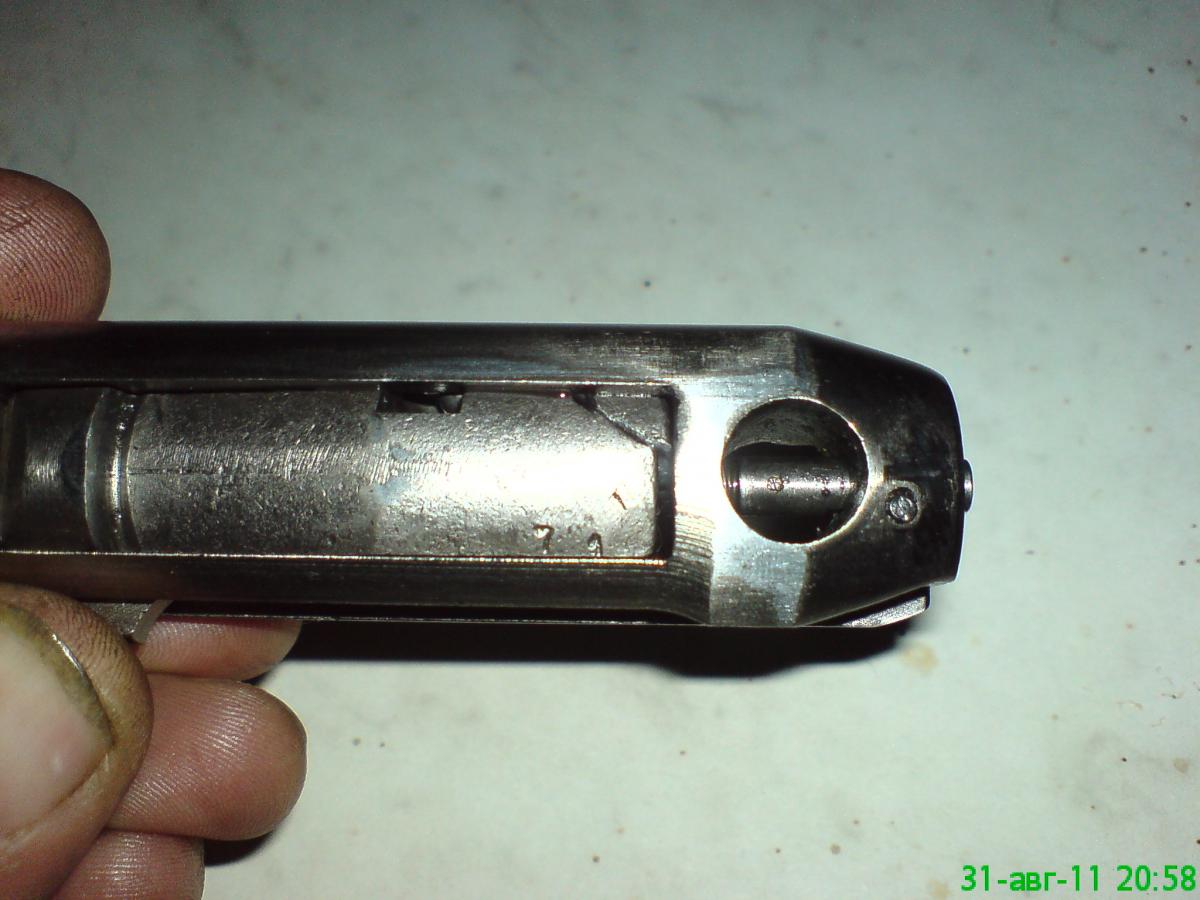

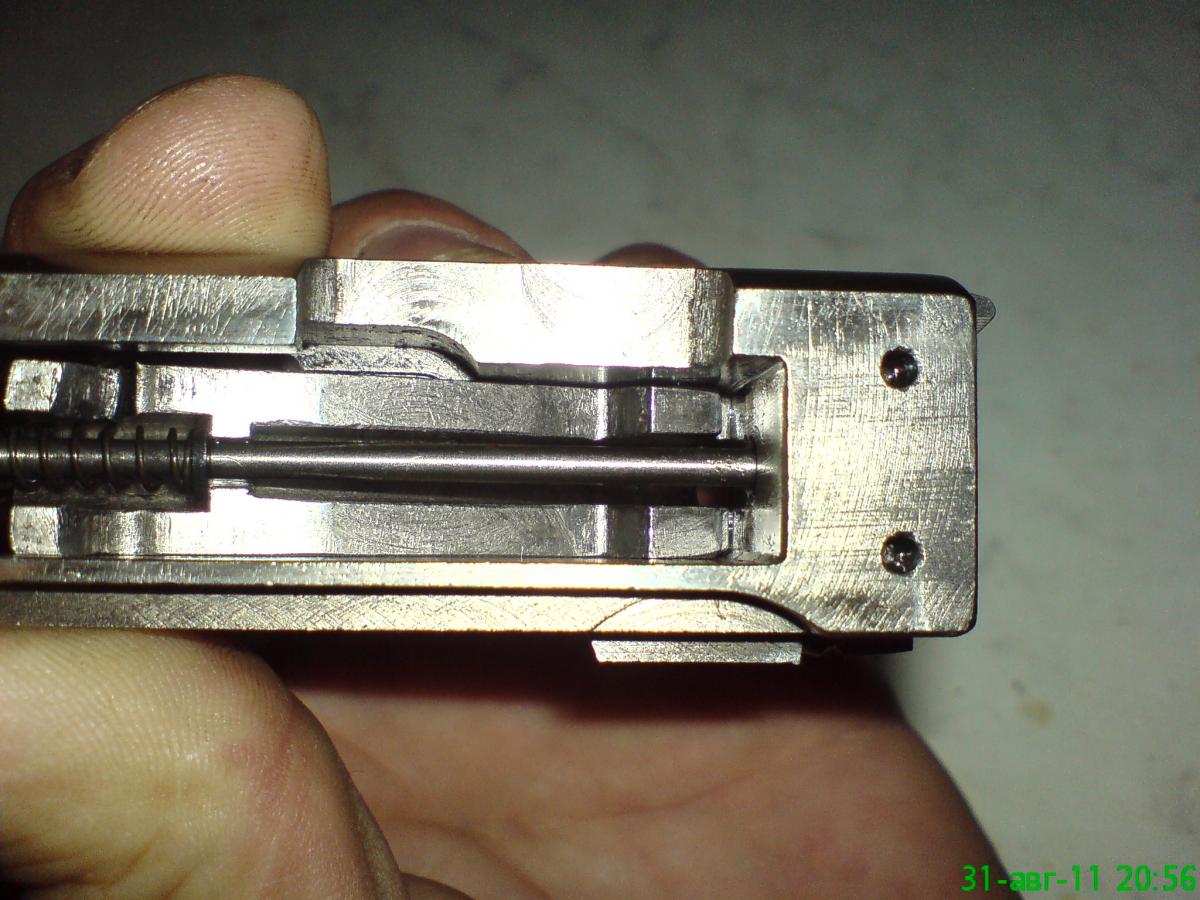

Да уж, в нашей Раше - не соскучаешься... Фото треснутого клина сделал,так сказать , для наглядности Сорри, руки не очень чистые, менял колодки на авто, теперь не вдруг отмоешься....:ag:DSC05260.jpgDSC05261.jpgDSC05261.jpgDSC05262.jpgDSC05263.jpg

для наглядности
Очень интересный скол. Скол на задней от патрона стороне. Нагруженной является передняя часть клина, которая входит в зацеп со стволом. Давление при выстреле тоже идет в противоположную сторону. Перекоса клина тоже происходить не будет, за счет боковой поверхности. Надо поподробней посмотреть взаимодействие частей затвора, особенно момент запирания.
По мне, поломка произошла от ручки затвора. То ли нахалом его вбивали, то ли при нагрузки на ручку ВПЕРЕД, произошел скол.
Нужно только достать обломок, и перепроверить работу затвора, ручки затвора

Вот нашел на сайте Барса, может поможет чем нибудь:

Ремонт оружия


Процедура сдачи оружия на ремонт через ООО "Ижевский Арсенал".

Информационное письмо по ремонту оружия
Контактное лицо: Акинтьев Владимир Аркадьевич тел.: (3412) 904-531
Информация с официального сайта ФГУП «Ижевский механический завод» www.baikalinc.ru
Важнейшим направлением в работе сервисного центра является максимальное удовлетворение всех потребностей потребителей, возникающих в процессе эксплуатации изделий завода.
Гарантийная мастерская по ремонту спортивно-охотничьего оружия Ижевского механического завода может произвести по желанию заказчика следующие виды работ:

  • Замена стволов на всех моделях ружей (установка ствола и цевья в сборе).
  • Замена всех деревянных деталей из бука, ореха, березы.
  • Ремонт и ревизия УСМ с заменой деталей.
  • Установка дополнительных стволов.
  • Любой ремонт нашей продукции.
  • Отправка деталей почтой (наложенным платежом) по заявке потребителей.
Отгрузка оплаченных деталей (ЗИП) может производиться любыми транспортными средствами по желанию заказчика.
[TABLE="width: 100%, align: center"]
[TR]
[TD]Информация по ремонту ружей[/TD]
[TD]Тел./факс: (3412) 66-04-50[/TD]
[/TR]
[TR]
[TD]Информация по ремонту пистолетов[/TD]
[TD]Тел./факс: (3412) 66-28-22[/TD]
[/TR]
[/TABLE]



426063 г. Ижевск, ул. Промышленная, 8,
Сервисный центр ФГУП "Ижевский механический завод",
Тел.: (3412) 66-28-22
Факс: (3412) 66-28-22, 66-25-32
e-mail: quality@baikalinc.ru


Комментарии оружейного магазина «Барс» по платным услугам сервисной мастерской ФГУП «Ижевский механический завод»:
- принимая решение о размещении заказа на вышеуказанные услуги необходимо уточнить в сервисной мастерской стоимость работ на предприятии, стоимость пересылки (отправка спецсвязью достаточно дорого стоит), сроки выполнения работ на предприятии, сроки доставки оружия/ЗИПа спецсвязью (специалисты завода из практики знают «среднее» время доставки в различные регионы страны);
- многие детали (номерные и не только) запрещены к свободной продаже, поэтому, например, при утрате цевья с шарниром Иж-27, Вам придется отправлять все изделие на ремонт; перечень деталей возможных к пересылке необходимо уточнять в сервисной мастерской;
- в оружейных магазинах в различных регионах страны, как правило, можно приобрести ЗИП «массового» спроса (приклады, цевья, затыльники), большую же часть запасных деталей, возможно, придется заказывать в сервисной мастерской завода;
[TABLE="width: 100%"]
[TR]
[TD][/TD]
[TD]1. Порядок оформления заказа на ремонт оружия
Для проведения ремонта необходимо отправить изделие в адрес Сервисного центра ФГУП «Ижевский механический завод» спецсвязью с приложением документов:

  • Направление на ремонт, согласно приказу № 288 МВД РФ.
  • Копию разрешения на право ношения и хранения оружия.
  • Заявление.
  • Паспорт на ружье.
2. Порядок оформления заказа на ремонт нарезного оружия
Для проведения ремонта необходимо отправить изделие в адрес Сервисного центра ФГУП «Ижевский механический завод» спецсвязью с приложением документов:

  • Направление на ремонт, согласно приказу № 288 МВД РФ.
  • Копию разрешения на право ношения и хранения оружия (для юридических лиц - заверенную копию лицензии и списка номерного учета).
  • Заявление.
  • Паспорт на изделие с отметкой о прохождении ПГТ (при отсутствии – заверенную копию протокола о прохождении ПГТ).
  • Копию паспорта владельца.
3. Порядок оформления заказа на установку дополнительных стволов
Для установки дополнительного ствола выслать ружье в адрес Сервисного центра ФГУП «Ижевский механический завод» спецсвязью с приложением документов:

  • Направление на ремонт.
  • Лицензия на приобретение единицы огнестрельного оружия.
  • Копию разрешения на право ношения и хранения оружия.
  • Заявление.
  • Паспорт на ружье.
  • Копию личного паспорта.
[/TD]
[/TR]
[/TABLE]


Отправка запчастей в адрес физических лиц осуществляется наложенным платежом при наличии копии разрешения на право хранения и ношения оружия в пределах перечня определенного МВД и в количествах, не превышающих 2-х комплектов на одну зарегистрированную единицу оружия. Заявку с указанием заказываемых деталей (желательно с указанием номера по рисунку из паспорта на изделие), гарантии оплаты, точного почтового адреса, контактных телефонов и приложением копии разрешения РОХа (если имеется регистрация в РОХе) направлять в адрес Сервисного центра ФГУП «Ижевский механический завод».
На официальном сайте ФГУП «Ижевский механический завод» www.baikalinc.ru в разделе служба сервиса можно отправить электронное письмо с любыми вопросами и получить квалифицированный ответ специалистов.
spread.php


--- Добор поста---

А продать именно клин затвора "Байкал" отказывается? Может возможно решить, чисто по покупке, взять там грубо разрешение в ЛРО, выслать в "Байкал"
Они же сами пишут "Отправка запчастей в адрес физических лиц осуществляется наложенным платежом при наличии копии разрешения на право хранения и ношения оружия в пределах перечня определенного МВД и в количествах, не превышающих 2-х комплектов на одну зарегистрированную единицу оружия."
Или этот клин не входит в рамки этого перечня ?
Вообще кретинизм наших законов, подзаконных актов и прочих таких документов просто не перестает удивлять. Ни в одной стране мира нет такого дебилизма как у нас - для того, чтобы купить кусок железа, нужно ружье целиком отправить на завод и потом пару месяцев ждать его обратно :(
в Штатах даже на сменных стволах номеров нет, я с удивлением узнал, что номера на ствол наносят граверы уже у нас в стране, перед получением клейма ГИС на ствол.

ВНИМАНИЕ! Ограничительный перечень на детали к спортивно-охотничьему оружию (запрещены к отправке):
  • стволы, коробки.
  • номерные детали оружия.
  • детали отвечающие за безопасность эксплуатации, после замены которых требуется отстрел испытательным патроном.
  • следообразующие детали нарезного оружия.
  • детали не являющиеся самостоятельными единицами ЗИП.
  • основание УСМ, затвор,клин (МР-133/153).
  • основание УСМ, шарнир,запорная планка, личинка, выбрасыватель (МР-27 (233), МР-43,МР18).
  • основание УСМ, шарнир,запорная планка, личинка, выбрасыватель, извлекатель, боек (МР-27М,МР-18М, МР-94,МР-18МН).
  • плата электронная (МР-461).
К сожалению уважаемый Григорич придется вам высылать ружье на "Baikal"

а что мешает продолжить эксплуатацию ?
в чем опасность ?
Эксплуатацию ружья продолжить можно и в таком состоянии, это факт. Стреляло на открытии нормально, но.....
Сдается мне, что тяга в сборе (поз.23 на схеме) после осуществления выстрела (т.е. при откате в сторону стрелка под действием пороховых газов) осуществляет удар именно по хвостовой части клина в районе пружины бойка, после чего клин расцепляется своей головной частью со стволом (боевой упор идет вниз) и затвор осуществляет откат с выбросом гильзы. На фото отлично видно, что в хвостовой части клина сломался один из двух зацепов, взаимодействующих с тягой. Соответственно, оставшийся второй зацеп позволит стрелять и дальше, только механизм будет работать с неким перекосом, что приведет к скорой(или не очень скорой, но неизбежной) замене разбитой тяги в силу ее ускоренного (более чем в 2 раза) износа. А зачем окончательно гробить аппарат? Если пробил колесо на автомобиле, можно и на диске поездить,не ставя запаску- только покрышка в лохмотья скоро превратится, да и в сторону тянуть будет.... оно нам надо?

Огромную благодарность хочется высказать Patrol'у .
Проблема решена.:agg::ey::ck:
