Какие у нас Антенны

  • Автор темы Автор темы Лис
  • Дата начала Дата начала
Автор темы

Лис

Старейшина
С нами с
06/02/04
Постов
2 761
Оценка
811
Живу в:
Питер
Для знакомых
Антон
Оружие
Иж-94 (12Х70-7.62x54) CZ 550 LUX (243) Сайга-Мк03 (7.62x39)

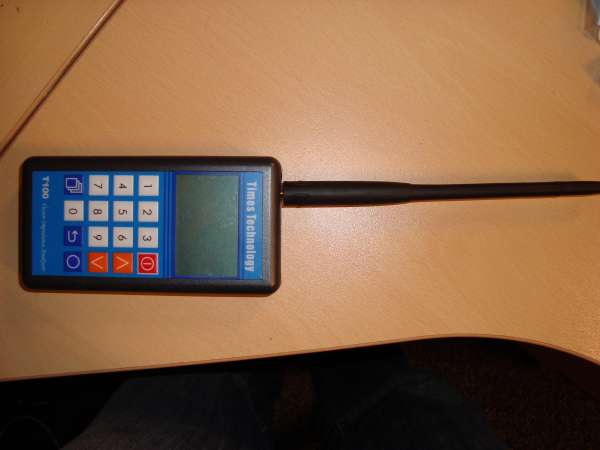

Приобрел некий аппаратик для проверки антенн
ну очень удобно стало узнать всю правду :)

в общем и целом параметры и фото замеров разных антеннок приведу попозже.Скажу одно , найдя 2 одинаковые антенны и установив их вместо стандартных, эффект превзошел все ожидания :)


Вложения

  • T100-20.JPG
    49,5 KB · Просмотры: 310
Антенный анализатор- великая вещь. Когда поработаешь с прибором такого класса, понимаешь, что все эти КСВ-метры - редкое убожество.
Я пользуюсь таким:

Правда, стоит он- как "Жигули". :)

Ни кто не спорит, что Anritsu круче, но данный антенный анализатор даёт вполне приемлимую картину для анализа качества антенного хозяйства.

Расскажите для простых потребителей раций без спец образования что за штуковина и как ей пользоваться.

что за штуковина и как ей пользоваться.
Он измеряет бегущие и стоячие коэффициенты волн,а соответственно потери при приемо-передаче.

Расскажите для простых потребителей раций без спец образования что за штуковина и как ей пользоваться.
Он измеряет бегущие и стоячие коэффициенты волн,а соответственно потери при приемо-передаче.
Спасибо за доходчивое объяснение :eg:

можно по этой штуке ве узнать короче , хорошая у тебя антенна или нет :)
это в краце ;)

Или хорошая- но ГДЕ? :)
И не только переносок, любых, укладывающихся в диапазон. Анализатор дает, в отличие от КСВ-метра, обзорное представление о резонансах антенны. Т.е. настройщик видит ее параметры в широком диапазоне частот, и при необходимости- подгоняет эти параметры в нужные рамки.

Любую антену мона проверить? У меня КСВ сама рация показывает.Может врет? Надо проверить....

Любую. У меня 2 анализатора, от 5 до 1200, и от 25 до 4000 МГц.
Правда, в измерениях антенн для портативок есть свои нюансы. Прибор покажет резонанс антенны, а истинный КСВ- вряд ли.
Ну, вот где-то так все это происходит:
http://img21.imageshack.us/img21/7917/img2843m.jpg

врет , не обольщайся ;)

Test №1 Стандартная

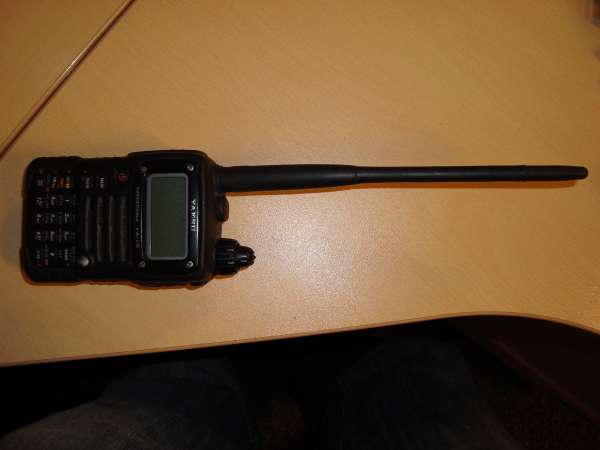

Станция Yaesu VX-7
Антенна стандартная без удлинителя (на 50 мгц)
а вот и фото надеюсь становится все понятно

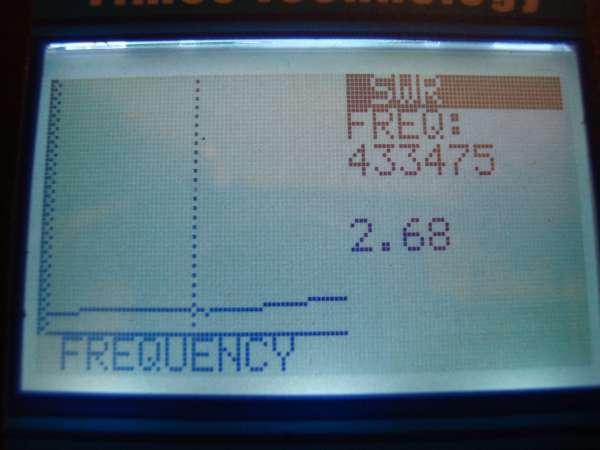

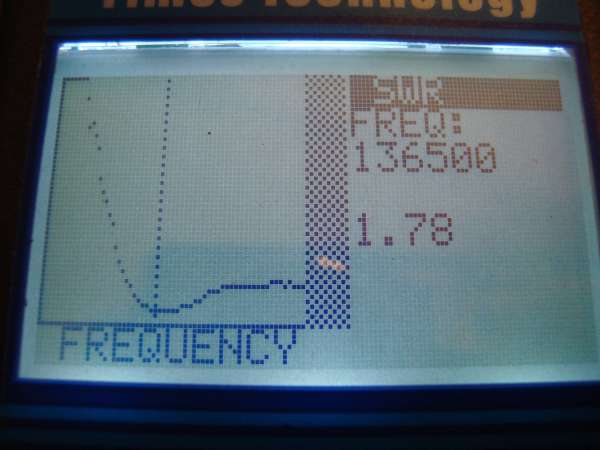

антенна хорошо работает на 145500 и на "нашей частоте" 17 канал LPD
совсем не фонтан .
так что для того что бы работать на 17 канале надо бы антенну менять.
Продолжение следует ...


Вложения

  • 416.JPG
    21,5 KB · Просмотры: 258
  • 417.JPG
    21,7 KB · Просмотры: 211
  • DSC00413.JPG
    15,7 KB · Просмотры: 231
  • DSC00414.JPG
    17,6 KB · Просмотры: 260
подскажите такой вопрос - станция кенвуд тк 278 , антенна на ней стандартная (около 15см) резинка. если поставить антенну длинную (видел такие у ментов) (где то 30-40см) почувствую ли я разницу в дальности?

почувствую ли я разницу в дальности?
И весьма заметную. Особенно на передачу. Особенно если антенна будет настроена на рабочую частоту. Они ведь тоже разные бывают, по поддиапазонам.

Антон, переводи пожалуйста на русский язык результаты тестов (2-й тест).... Я ничего не понял по фотке, т.к. ламер в этом деле...
И еще просьба - потести плиз антенку от милитари 44 штатную. (могу прислать)

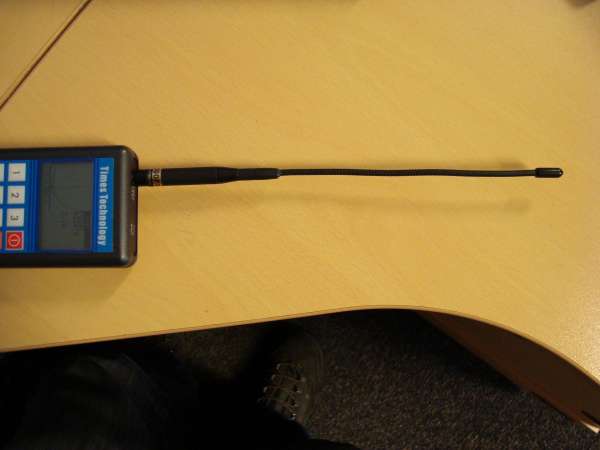

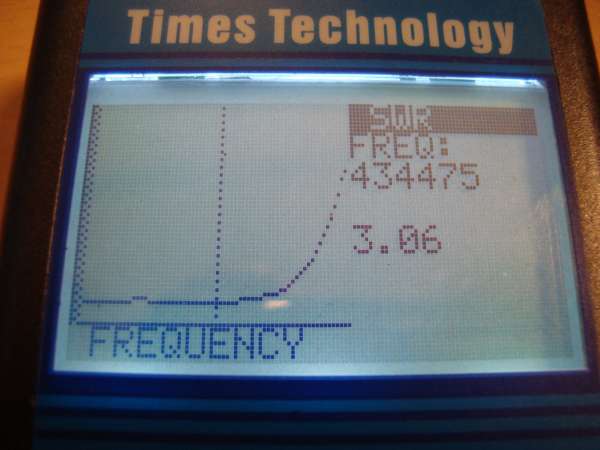

Тест 2 СH-300FXS 25см

Вот еще одна хваленая японская Антенна

Рекламируется как супер-пупер радиолюбительская и хорошая :)
и длинна радует .. но ..

но что то и с ней не совсем то что хотелось бы :(

Добавлено через 14 минут:

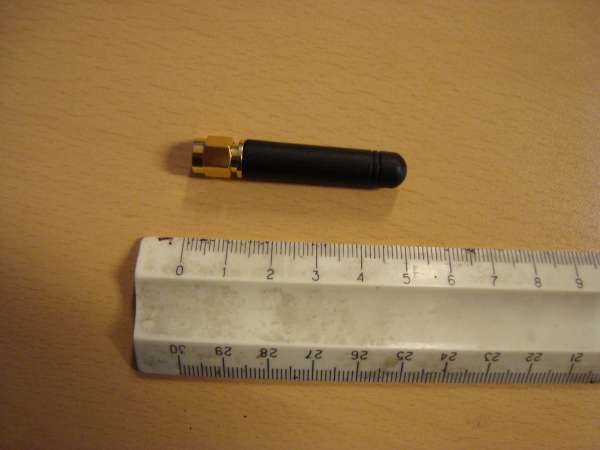

Увидел на работе какой то китайский радиомодем .
смотрю частота в районе 433 мгц
антенна маленькая хилая , спичка какая то.

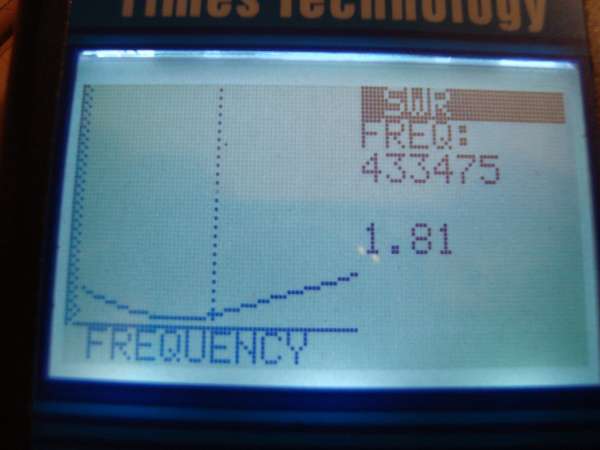

О чудо .... все таки китай не самый плохой производитель :)
особенно в области цифровой техники ;)


Вложения

  • DSC00418.JPG
    24,3 KB · Просмотры: 251
  • DSC00419.JPG
    24,3 KB · Просмотры: 227
  • DSC00420.JPG
    15,7 KB · Просмотры: 255
  • DSC00422.JPG
    20 KB · Просмотры: 235
  • DSC00421.JPG
    17,4 KB · Просмотры: 223
простым языком чем кривая ниже и циферки внизу ( 1.22 или 2.45 итд)
ближе к 1 тем круче .

наверху светится частота , ниже КСВ ( не забивай голову чем ниже тем лучше , идеал 1 но так не бывает )
график показывает уход КСВ в зависимости от изменения частоты.

PS: Проверить антенну не вопрос но у меня не все переходники есть .:(

Будем ждать результатов по милитари, т.к. многие её пользуют, в том числе и я . Интересно!

Антон,у многих есть FT-60R.Хотелось бы узнать по штатной антенне,где резонанс на 2 метрах и 70см?
