Установка прицела Leupold на SAKO-75 (ЧАСТЬ I) Инструкция для юзера...

  • Автор темы Автор темы WHT
  • Дата начала Дата начала
Автор темы

WHT

Участник
С нами с
14/04/05
Постов
117
Оценка
18
Живу в:
С. Петербург
Для знакомых
Юрий
Охочусь с
1978
Оружие
ИЖ-27Е "Стрела" 12 кал. с 2-мя парами стволов; МЦ20-01 20 кал.;Browning Fusion 12 кал.; SAKO-75 (2 шт.) Hunter и Hanter Stanless, 308Win и 243Win; Blaser BBF 97 c 2-мя парами: 9,3х74R+9,3x74R & .222Rem+12/76, вертикалка 12 кал. Tikka Finnclassic; ИЖ-54 12 кал, BLASER R8 9.3x62, .30-06Spr
Собака(ки)
нет
Установка прицела (базовые понятия)

Чем ниже установлен прицел, тем лучше. Низкое положение прицела способствует правильному положению головы стрелка при прицеливании, более стабильному хвату оружия и быстрому поиску цели. Высота колец подбирается таким образом, чтобы зазор между прицелом и оружием был минимальным. При этом прицел не должен препятствовать работе рукоятки продольно скользящего затвора или взводу курка оружия со скобой Генри. Также прицел не должен касаться открытых прицельных приспособлений, ствольной коробки и ствола. Другими словами, прицел должен находиться в соприкосновении только с кольцами кронштейна.



Установка основания, колец и прицела

ПРИМЕЧАНИЕ для Leupold: при необходимости сдвинуть прицел максимально вперед допускается установка заднего кольца на открытый резьбовой участок перед окуляром.



Обеспечение правильного расстояния от глаза до окуляра прицела

1. Продвиньте прицел в кольцах вперед до конца. Возьмите оружие в руки и примите положение для стрельбы. Если у Вас прицел с переменной кратностью увеличения, установите максимальное значение кратности.
2. Медленно сдвигайте прицел назад, к себе, до тех пор, пока не будете наблюдать в прицел все поле зрения.

3. Зафиксируйте прицел в этом положении.

4. Следуйте указаниям, приведенным в секции "Завершение установки" настоящей инструкции.



ПРИМЕЧАНИЕ: Чтобы убедиться в правильности установки прицела, попробуйте целиться из различных положений: лежа, сидя, с колена, а также под углом вверх и вниз.



Завершение установки

1. Не изменяя продольное положение прицела в кольцах, вращением его влево-вправо добейтесь правильной его ориентации: механизм ввода поправки по высоте должен быть вверху.

2. Приняв положение для стрельбы, добейтесь совпадения вертикального штриха прицельной марки с вертикальной осью оружия. При необходимости воспользуйтесь отвесом для контроля вертикали приц. марки. При этом оружие должно быть так же вертикально закреплено в пристрелочном станке или т.п. Небольшая ошибка не сказывается на точности стрельбы на средних дистанциях, но может сказаться при стрельбе на дальние дистанции.

3. Осторожно затяните винты колец кронштейна. На кольцах SAKO уместно ползоваться родным шестигранником во избежание перезатяжки колец. Следите за тем, что бы затяжка винтов проводилась в шахматном порядке. Зазоры в разрыве колец должны быть одинаковыми с одной и с другой стороны и строго параллельными. Перекос плоскостей смыкания недопустим. Перед затяжкой проверяйте правильность укладки тефлонового кольца - ЕГО РАЗРЫВ ДОЛЖЕН БЫТЬ НАПРАВЛЕН СТРОГО В РАЗРЫВ ПОЛУКОЛЕЦ!




Фокусировка прицельной марки

Установите оружие с прицелом на надежную опору (станок, ложемент, мешки с песком) и направьте прицел на хорошо освещенную, светлую, однотонную поверхность. Прицельная марка должна выглядеть резко и контрастно. При необходимости вращением окуляра добейтесь четкой фокусировки марки.



Если у Вас модель прицела Leupold со стопорным кольцом, проделайте следующее:

1. Возьмитесь за окуляр рукой и, вращая его против часовой стрелки, выведите из соприкосновения со стопорным кольцом. Затем, вращая стопорное кольцо по часовой стрелке, "отгоните" его от окуляра.

2. Если у Вас дальнозоркость, поверните окуляр на 3-4 оборота против часовой стрелки. Если у Вас близорукость, поверните окуляр на 3-4 оборота по часовой стрелке.

3. Взглянув сквозь прицел, например, на небо, обратите внимание на изображение прицельной марки. Оно должно по резкости значительно отличаться от того, что было перед началом процедуры. Вращая окуляр, добейтесь максимально резкого изображения.

4. Если Вы удовлетворены результатом фокусировки, вращением стопорного кольца зафиксируйте окуляр.



Если у Вас модель прицела Leupold с системой быстрой фокусировки, проделайте следующее:

1. Взглянув сквозь прицел, например, на небо, обратите внимание на изображение прицельной марки.

2. Если у Вас дальнозоркость, вращайте окуляр против часовой стрелки. Если у Вас близорукость, вращайте окуляр по часовой стрелке. Добейтесь максимально резкого изображения прицельной марки.



ПРИМЕЧАНИЕ: для сохранения водонепроницаемости прицелов Leupold в их конструкции предусмотрен ограничитель, не допускающий полного отворачивания окуляра.

Последнее редактирование:
Установка прицела Leupold на SAKO-75 (Часть II)

Пристрелка

"Холодная" пристрелка

Для экономии времени и боеприпасов рекомендуется предварительно выполнить "холодную" пристрелку Вашего прицела. Существует множество различных оптических и лазерных устройств для "холодной" пристрелки оптических прицелов, предназначенных для совмещения оптической оси прицела с осью канала ствола. Об этом писать не буду уж очень много всего написано.... Необходимо иметь в виду, что "холодная" пристрелка является лишь предварительной, а окончательно оружие можно пристрелять, лишь произведя несколько контрольных выстрелов тем же боеприпасом, который Вы планируете применять на охоте. Кроме того играют роль и физические данные стрелка, манера хвата оружия, одежда, положение и многое другое...



Традиционная "холодная" пристрелка (здесь даю ссылки на "родную инструкцию с её картинками)

Такая пристрелка может быть выполнена на стрельбище или в тире на дистанции 20-50 м.



1. Надежно укрепите оружие на прочной опоре (станок, ложемент, мешки с песком).

2. Выньте затвор.

3. Глядя на мишень непосредственно через канал ствола, установите оружие так, чтобы ось канала ствола совпала с центром мишени, то есть центр мишени был виден точно посередине (см. Рис. C).

4. Зафиксировав оружие, вращением механизмов ввода поправок по высоте и горизонту добейтесь совпадения центра прицельной марки с изображением центра мишени (см. Рис. D). СМ. ИМПОРТНУЮ ИНСТРУКЦИЮ!



"Горячая" пристрелка

Если у Вас модель прицела с отстройкой от параллакса на объективе или боковой фокусировкой, выполните отстройку от параллакса, соответствующую дистанции стрельбы (см. секцию "Параллакс" настоящей инструкции).



1. Произведите один или два выстрела.

2. Если попадания оказались на расстоянии больше 5 см от центра мишени, внесите необходимые поправки.

3. Аккуратно произведите последовательность из трех выстрелов. При вводе поправок ориентируйтесь на центр полученной группы попаданий.

На рисунке показан пример, когда центр группы оказался на 2 дюйма (50,8 мм) ниже и 3 дюйма (76 мм) правее центра мишени. Если пристрелка велась на дистанцию 100 ярдов (90,1 м), то Вам необходимо ввести поправку на 2 угловых минуты по высоте и на 3 угловых минуты по горизонту. После этого центр Вашей следующей группы должен оказаться очень близко от центра мишени.



Ввод поправок

Механизмы ввода поправок на различных моделях прицелов Leupold выполнены по-разному. Если Вам неизвестна величина минимальной вносимой поправки, проделайте следующее:

1. Сосчитайте количество делений на лимбе поправок от нулевой отметки до первой отметки с цифрой включительно.

2. Разделите значение этой цифры на подсчитанное количество делений. Например, если первая цифра "1", а количество делений - 4, то результат - 0,25 или 1/4. Это и есть величина минимальной вносимой поправки в угловых минутах.

Конкретно у EURO-30 механизм ВП - 1 щелчёк - 1см/100м.

Описанный метод применим для всех моделей прицелов Leupold. Поправка на 1 угловую минуту соответствует смещению точки попадания на 1 дюйм (25,4 мм) на дистанции 100 ярдов (90,1 м) или 29 мм на дистанции 100 м.

На лимбе ввода поправок по горизонту имеются стрелки с маркировкой "L" (влево) и "R" (вправо). На лимбе ввода поправок по высоте имеются стрелки с маркировкой "U" (вверх) и "D" (вниз). Маркировка обозначает направление вращения механизма с целью сместить точку попадания влево, вправо, вверх, или вниз. Я запоминал это с помощью одной мозговой подсказки, которую легко запомнить:
Представте вместо маховиков прицела ввинченные в него (в прицел) шурупы :)...
Так вот, по вертикали (верхний маховик), отвинчивая шуруп - мы тянем точку попадания пули (пробоину в мишени) вверх, завинчивая - вниз.
Тоже и с "шурупом" :)) боковых поправок. Отвинчиваем - тянем пробоину в право, завинчиваем - толкаем ее влево. Замените слово шуруп на маховик. ОК?


Установка лимбов механизмов ввода поправок на ноль после пристрелки

Все модели прицелов Leupold позволяют присвоить значение "0" текущему положению механизмов ввода поправок после пристрелки. Это облегчает ввод поправок в дальнейшем.

Модели серии VX-I и модели с постоянной кратностью увеличения: поверните внешний диск, совместив отметку "0" с меткой на регулировочном винте (метка расположена перпендикулярно пазу для монеты).

Модели серий VX-II, Vari-X-III, EURO-30: диск со шкалой вращается вместе с регулировочным винтом, но может быть повернут независимо для совмещения отметки "0" с меткой на внешнем диске.



Установка механизмов ввода поправок в среднее положение

При вводе поправок оборачивающая система прицела целиком перемещается внутри корпуса по вертикали и горизонтали. Если прицел ранее был установлен на нерегулируемом кронштейне, возможно, что запас хода поправочного механизма в какую-либо сторону был исчерпан. Чтобы запас хода поправочных механизмов в каждую сторону был сбалансирован, необходимо выставить их в средне положение.

1. Поверните барабан механизма ввода поправок по горизонту в ту сторону, где он останавливается раньше до упора.

2. В зависимости от конструкции механизма, считая щелчки или деления лимба, вращайте барабан в противоположную сторону до упора.

3. Теперь вращайте барабан в обратную сторону и остановите на половине полученного ранее количества щелчков или делений.

4. Повторите описанную процедуру для механизма ввода поправок по высоте.

Последнее редактирование:
Юра, а незатруднит тебя скинуть фотки регулировочных механизмов на адрес Swimdim@bk.ru описано всё хорошо, но хочу сравнить со своим прицелом. Пристерлял в тире на 50м., всё ОК!, на охоте, мимо. Стал пристреливать на мишенях в поле, кое как настроил хочется сделать всё правильно. Заранее благодарю

Юрий, профессионально, спасибо !!!
От себя могу добавить только личное.
Предпочитаю не поворотные кольца Сако Оптилок(с вкладышами) не требующие притирки.
И ещё. Очень нравится Люпольд за фокусное расстояние, качество и умеренную цену

Дмитрий, привет! А какой прицел и на какие кольца (кронштейны) был поставлен на Вашу винтовку? Очень много вопросов...

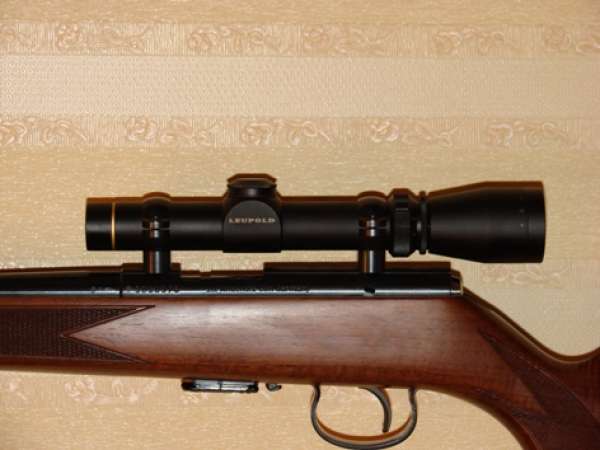

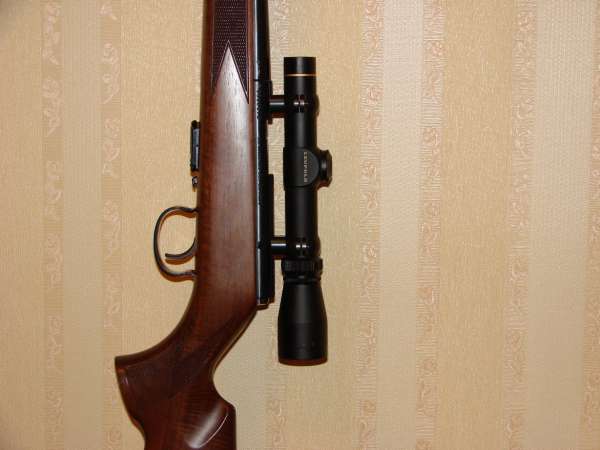

Юра, спасибо что откликнулся! Я сделал несколько фоток посмотри плиз.

На третьем снимке механизм регулировки, я его описал ранее. Уточню, что состоит из трёх дисков:

1. самый нижний не подвижный;

2. второй с прорезью с одной стороны и стрелкой с противоположной стороны вращается самостоятельно;

3. третий верхний с прорезью для регулировкой ключом (отвёрткой) вращает также нижний с прорезью(второй). При вращении этого диска слышны лёгкие щелчки.



Пробовал ногтем заблокировать средний, верхний крутится отверткой так же с щелчками.

Основной вопрос, что крутить для настройки?


Вложения

  • DSC00003.JPG
    25,3 KB · Просмотры: 602
  • DSC00004.JPG
    23 KB · Просмотры: 488
  • DSC00009.JPG
    14,3 KB · Просмотры: 508
Установка оптики на SAKO QUAD, кто поможет?!

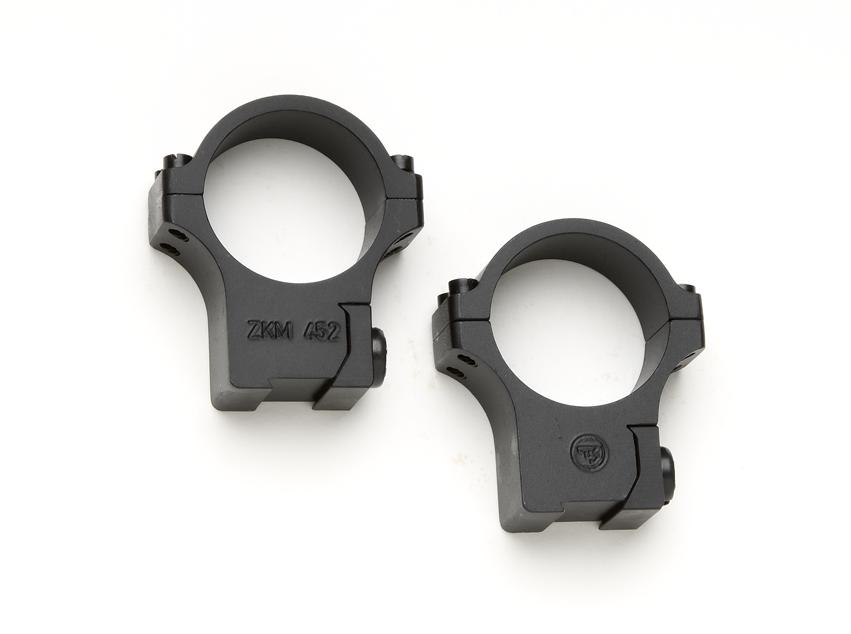

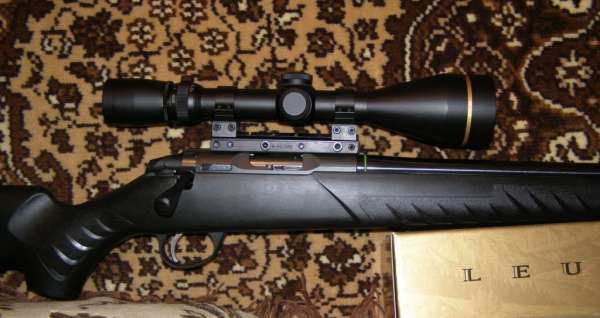

Здравствуйте! подскажите совет, с помощью чего можно установить оптический прицел LEUPOLD VX-III 3.5-10x50mm на SAKO QUAD. В погоне за за площадью объектива и " светосилой" (слова ПЕТРОВИЧА) и приобрёл данный прицел, пока установил и пристрелял его с помощью вот такой схемы (миниатюра № 2) но больно уж громоздко. Все пересмотренные кольцадля такого объектива маловаты. На буржуйский сайтах нашёл вот такие колечки. Отсюдова вопрос то и вытекает? Кто знает подойдут ли они в данном случае (по высоте) и если да, то где такие у нас в России приобрести можно! Их название - CZ 1 "Ring Mounts" CZ452 (11mm Dovetail) Gloss Medium. С уважением Владимир!


Вложения

  • 111.JPG
    29,1 KB · Просмотры: 568
  • 1.jpg
    21,6 KB · Просмотры: 501
Последнее редактирование:
Все пересмотренные кольцадля такого объектива маловаты.
?????
у меня на Тикке стоит 3-12x56 на самых низких оригинальных кронах

honkoman если не затруднит, можно фото

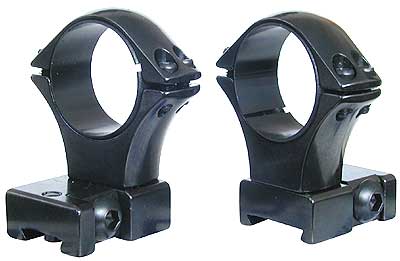

Rain здравствуйте! У Вас как я понял кольца вот такого типа.У них то за счет основания необходимая высота и набирается. Только такие на 11 миллиметровую планку я не встречал что то.


Вложения

  • 666.jpg
    12,9 KB · Просмотры: 376
В Максиме на Суворовском видел низкие кольца 11мм на ластохвост под трубу 30мм.Только ценник не очень гуманный в районе 8 т.р. Увас обьектив 50мм и если поставить низкие кольца ,то поимеете гиморой при чистке оружия . Ствол без демоннажа прицела будет не снять.Вы и так сняли целик,чтобы можно было приподнять при демонтаже ствол.

Снятым его чистить удобней. Тем более что СТП при этом не уходит.

Снятым его чистить удобней.
ну я не знаю, я когда-то вначале владения карабинoм тоже разбирал карабин во время чистки, снимал приклад и пр, теперь успокоился, вынимаю болт и все, капитально заминаюсь читкой раз в год или два года, тогда главное УСМ прочистить

Есть фирменные кроны в левше продаються у меня стоят без проблем снимаешь и прицел незбиваеться
