Есть такая процедура, как обнуление оптического прицела.
Есть масса всевозможных роликов и статей про эту процедуру.
Вот одна из них:

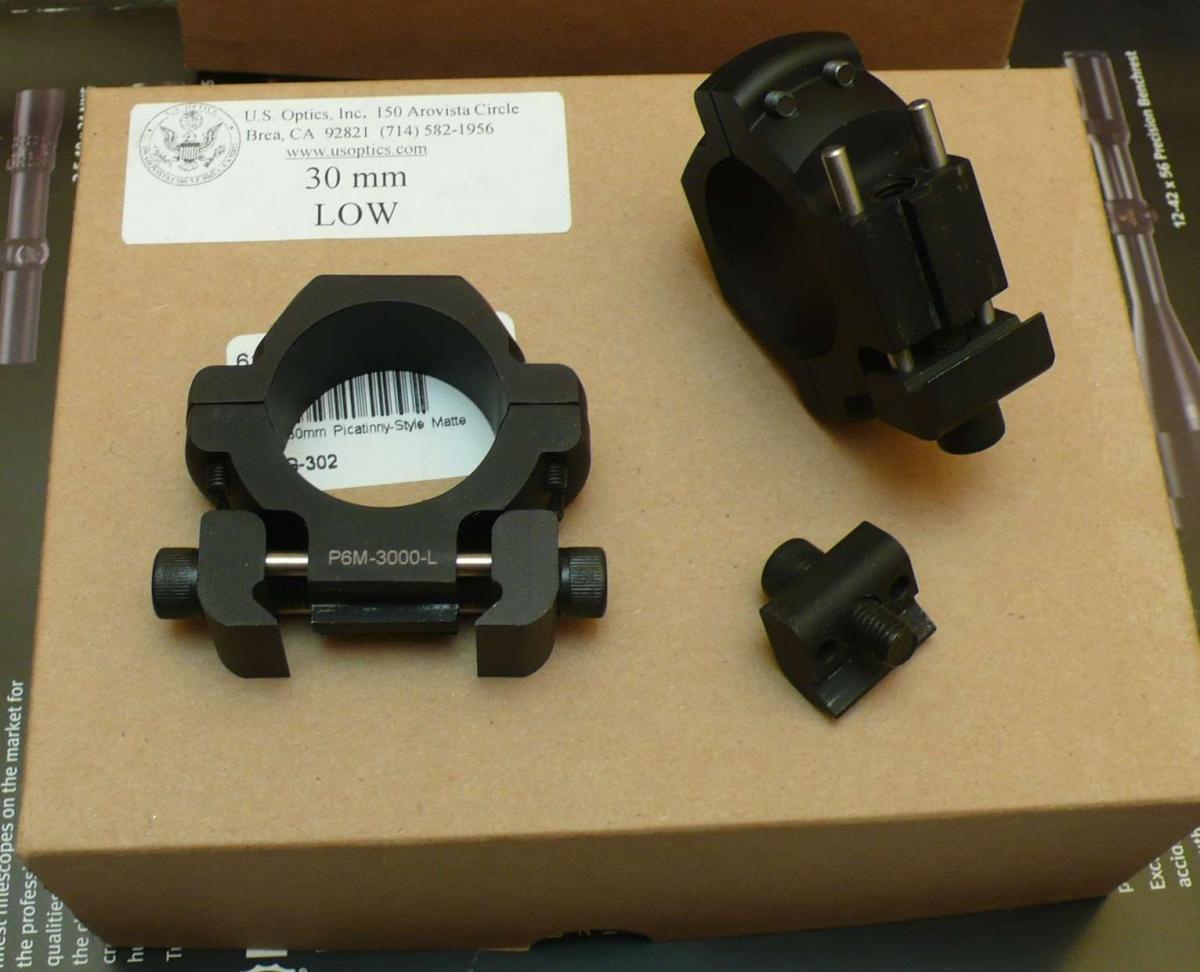

Что мы получили в результате? На самом деле пока ничего, кроме возможности указать на барабанах - "оптический ноль". Чтобы использовать полученые преимущества от соосности необходимо еще установить и отрегулировать кронштейн с минимальным расхождением осей, чтобы достичь желанной цели - изничтожить горизонтальные клики как понятие при переносе нуля.
Закрыть
https://www.youtube.com/results?search_query=обнуление+оптического+прицела
В статье есть такая фраза:
Собственно я так и не понял для чего с точки зрения практического использования оптического прицела проводят такую настройку?
Есть масса всевозможных роликов и статей про эту процедуру.
Вот одна из них:
Для начала надо определится - нужно ли вам это делать вообще. Если у вас стоят устойчивые к отдаче кронштейны, прицел пристрелян в ноль на рабочей дистанции и уже есть таблица с количеством кликов для переноса нуля на другие дистанции, то нет никакой необходимости сбивать прицел и заново браться за выставление прицела в кронштейнах и его пристрелку. Какая разница для стрелка, находится ли сетка на оптической оси прицела или нет, если пули попадают туда куда указывает сетка. ;-)
Рассмотрим результаты установки оптического прицела на винтовку.
"Идеальный" - планка ластохвоста расположена четко над осью ствола и параллельна ей, кронштейн-моноблок сел креплением идеально на ластохвост и центральная ось колец тоже параллельна оси ствола и наконец - оптическая ось прицела параллельна оси ствола.
"Нормальный" - ластохвост расположен под углом к оси ствола, кронштейн-моноблок сел креплением под углом к планке ластохвоста, центральная ось колец регулируется по горизонтали и вертикали и коррекцией доведена до параллельности к оси ствола, как следствие оптическая ось прицела параллельна оси ствола.
"Неудачный" - ластохвост расположен под углом к оси ствола, кронштейн-моноблок или кольца сели креплением под углом к планке ластохвоста, центральная ось колец грубо регулируется подкладыванием в кольца тонких прокладок, оптическая ось прицела не параллельна оси ствола, а сетка приводится в ноль серьезными поправками по горизонтали и вертикали.
"Идеальный" в природе не встречается, "Неудачный" - это то, что есть у подавляющего большинства стрелков с кронштейнами и кольцами без регулировочных винтов, а переход от "Неудачного" к "Нормальному" случаю, мы и будем рассматривать в этой статье.
Процесс регулировок кронштейна зависит от конкретного кронштейна и рассматривается, например на сайте Hans'а в статье по регулируемым кольцам B-Square. В этой статье мы рассмотрим только приведение сетки к оптической оси прицела в домашних условиях.
Рассмотрим результаты установки оптического прицела на винтовку.
"Идеальный" - планка ластохвоста расположена четко над осью ствола и параллельна ей, кронштейн-моноблок сел креплением идеально на ластохвост и центральная ось колец тоже параллельна оси ствола и наконец - оптическая ось прицела параллельна оси ствола.
"Нормальный" - ластохвост расположен под углом к оси ствола, кронштейн-моноблок сел креплением под углом к планке ластохвоста, центральная ось колец регулируется по горизонтали и вертикали и коррекцией доведена до параллельности к оси ствола, как следствие оптическая ось прицела параллельна оси ствола.
"Неудачный" - ластохвост расположен под углом к оси ствола, кронштейн-моноблок или кольца сели креплением под углом к планке ластохвоста, центральная ось колец грубо регулируется подкладыванием в кольца тонких прокладок, оптическая ось прицела не параллельна оси ствола, а сетка приводится в ноль серьезными поправками по горизонтали и вертикали.
"Идеальный" в природе не встречается, "Неудачный" - это то, что есть у подавляющего большинства стрелков с кронштейнами и кольцами без регулировочных винтов, а переход от "Неудачного" к "Нормальному" случаю, мы и будем рассматривать в этой статье.
Процесс регулировок кронштейна зависит от конкретного кронштейна и рассматривается, например на сайте Hans'а в статье по регулируемым кольцам B-Square. В этой статье мы рассмотрим только приведение сетки к оптической оси прицела в домашних условиях.
Исторически сложилась практика просто приводить движки (барабаны) поправок прицела в среднее положение путем деления диапазона кликов пополам. Но, на самом деле, нет никаких общих правил, которые бы заставляли производителя помещать сетку точно на оптической оси в середине диапазона поправок прицела. И даже наоборот, прицелы созданные специально для пневматики обычно имеют запас поправок по вертикали, для того, чтобы обеспечить перенос нуля на большие дистанции при крутой траектории полета пули, свойственной пневматическому оружию. Ходят слухи
, что на Западе существуют специальные станки промышленного изготовления для точных установок кронштейнов и настройки оптических прицелов на винтовках. Не сомневаюсь, что так оно и есть, хотя бы для упрощения процесса настроек при поточном производстве и продаже винтовок с предустановленными оптическими прицелами. Главный плюс такого станка - это отсутствие фактора человеческого зрения, влияния параллакса и ошибок вращения прицела, как главных причин неточности приведения сетки к оптической оси прицела.
Сама задача у меня (svar45) возникла после приобретения регулируемого кронштейна Sportmatch AOP55, до этого я пользовался кольцами и при смене нуля вносил поправки как по вертикали, так и по горизонтали. Сетка прицела BSA AR 3-12x44, естественно, была смещена для компенсации расхождения осей на нуле 35м, как ниже будет указано расхождение было ~4см на 6м, что значит, что ось прицела была отклонена от оси ствола на 0.382 градуса или 23см на 35м.
Итак, приступим к делу.
Для начала необходима некоторая материально-техническая подготовка.
Необходимо изготовить небольшой станочек (рис. 1).
Рис.1 Схема станка (Seva), и что вышло у меня (svar45) за 15 мин. из обрезков вагонки.
, что на Западе существуют специальные станки промышленного изготовления для точных установок кронштейнов и настройки оптических прицелов на винтовках. Не сомневаюсь, что так оно и есть, хотя бы для упрощения процесса настроек при поточном производстве и продаже винтовок с предустановленными оптическими прицелами. Главный плюс такого станка - это отсутствие фактора человеческого зрения, влияния параллакса и ошибок вращения прицела, как главных причин неточности приведения сетки к оптической оси прицела.Сама задача у меня (svar45) возникла после приобретения регулируемого кронштейна Sportmatch AOP55, до этого я пользовался кольцами и при смене нуля вносил поправки как по вертикали, так и по горизонтали. Сетка прицела BSA AR 3-12x44, естественно, была смещена для компенсации расхождения осей на нуле 35м, как ниже будет указано расхождение было ~4см на 6м, что значит, что ось прицела была отклонена от оси ствола на 0.382 градуса или 23см на 35м.
Итак, приступим к делу.
Для начала необходима некоторая материально-техническая подготовка.
Необходимо изготовить небольшой станочек (рис. 1).
Рис.1 Схема станка (Seva), и что вышло у меня (svar45) за 15 мин. из обрезков вагонки.
Его можно сделать, например, из фанеры - "десятки" или из гетинакса или еще из чего нибудь. Состоит станок из основания и двух опор с прорезями. В этих прорезях будет размещаться прицел. Размеры произвольные. Главное что бы прорези имели одинаковый "угол" и высота стоек позволяла проворачивать прицел на 360 градусов вокруг оси, т.е. что бы тактические башенки ни цеплялись за основание станка.
Далее ставим станок на какую-нибудь опору. Например, на стол. Я (Seva), в частности, в низу опоры сделал резьбовое отверстие и ставлю станок на фото штатив. Это позволяет более "продвинуто" его регулировать в различных плоскостях и по высоте относительно себя, сидящего на стуле. ( Хотя можно и просто на столе).
Кладем на станок прицел "вдоль" оси станка.
Далее заготавливаем "прицелочную" сетку. (рис 2).
Рис. 2. Вид квадрата (Seva) и квадраты корректировок в две итерации (svar45).
Далее ставим станок на какую-нибудь опору. Например, на стол. Я (Seva), в частности, в низу опоры сделал резьбовое отверстие и ставлю станок на фото штатив. Это позволяет более "продвинуто" его регулировать в различных плоскостях и по высоте относительно себя, сидящего на стуле. ( Хотя можно и просто на столе).
Кладем на станок прицел "вдоль" оси станка.
Далее заготавливаем "прицелочную" сетку. (рис 2).
Рис. 2. Вид квадрата (Seva) и квадраты корректировок в две итерации (svar45).
Квадрат ячейки тоже дело индивидуальное и зависит от прицела. По опыту - для разных кратностей прицела - разный шаг сетки. Я (Seva) делал приблизительно 2-3 см. Формат - обычный А4. Далее закрепляем прицелочную сетку на "удобном" расстоянии от прицела. Чем меньше, тем лучше. По опыту - 10 -15 м для прицелов с кратностью от "9".
Кроме того, вертикальная марка перекрестья должна совпадать с вертикальными линиями сетки.
Итак, прицел стоит на станке, сетка висит, в прицел хорошо просматривается сетка, перекрестье прицела ориентировочно в центре листа. Тактические барабанчики в любом положении.
Выставляем первое положение: Подправляем совпадение вертикалей перекрестья и сетки. Записываем расположение "первой точки" прицеливания. Например, "точка 1" - по горизонту 5,5 по вертикали 3,5.
Далее проворачиваем прицел по оси на 90 градусов, параллелим вертикали ( или горизонтали - значения не имеет, лишь бы было параллельно). Точка прицеливания естественно сместиться. Записываем положение "2 точки" - по горизонту 3,9 по вертикали 4,8.
Проворачиваем еще на 90 градусов, записываем - горизонт - 2,1 вертикаль 3,7.
Еще раз проворачиваем, записываем …..
Последний раз проворачиваем и проверяем: перекрестье должно вернуться в точку 1. Проверяем - для того, что бы понять, не дрогнула ли рука, и не сдвинули ли мы станок.
Забыл сказать: во время проворачивания прицела важно, что бы станок ни ерзал. Поэтому расположить его надо поудобнее.
Теперь по записанным координатам отмечаем на сетке точки карандашом, соединяем их в квадрат, находим центр квадрата и отмечаем его "жирной" точкой.
Возвращаемся к станку, уточняем прицел в положении первой точки, аккуратно держим и плавно движками прицела приводим перекрестье к центру квадрата.
Если все правильно и точно сделано - то теперь при проворачивании прицела перекрестье будет ходить в рамках отмеченного центра квадрата. Это и есть положение "оптического центра" прицела.
Кроме того, вертикальная марка перекрестья должна совпадать с вертикальными линиями сетки.
Итак, прицел стоит на станке, сетка висит, в прицел хорошо просматривается сетка, перекрестье прицела ориентировочно в центре листа. Тактические барабанчики в любом положении.
Выставляем первое положение: Подправляем совпадение вертикалей перекрестья и сетки. Записываем расположение "первой точки" прицеливания. Например, "точка 1" - по горизонту 5,5 по вертикали 3,5.
Далее проворачиваем прицел по оси на 90 градусов, параллелим вертикали ( или горизонтали - значения не имеет, лишь бы было параллельно). Точка прицеливания естественно сместиться. Записываем положение "2 точки" - по горизонту 3,9 по вертикали 4,8.
Проворачиваем еще на 90 градусов, записываем - горизонт - 2,1 вертикаль 3,7.
Еще раз проворачиваем, записываем …..
Последний раз проворачиваем и проверяем: перекрестье должно вернуться в точку 1. Проверяем - для того, что бы понять, не дрогнула ли рука, и не сдвинули ли мы станок.
Забыл сказать: во время проворачивания прицела важно, что бы станок ни ерзал. Поэтому расположить его надо поудобнее.
Теперь по записанным координатам отмечаем на сетке точки карандашом, соединяем их в квадрат, находим центр квадрата и отмечаем его "жирной" точкой.
Возвращаемся к станку, уточняем прицел в положении первой точки, аккуратно держим и плавно движками прицела приводим перекрестье к центру квадрата.
Если все правильно и точно сделано - то теперь при проворачивании прицела перекрестье будет ходить в рамках отмеченного центра квадрата. Это и есть положение "оптического центра" прицела.
Увы, есть вещи, которые мешают в домашних условиях точно выставить сетку в оптический центр прицела.
1. Параллакс, у меня (svar45) на дистанции 6м и 3х был где-то 3мм, это затрудняло указание точек и соответственно удалось уменьшить круг только до этих 3мм. У меня старый BSA AR, на нем отмечена коррекция паралакса\резкости до 15 ярдов, а в новых уже до 10 ярдов, хотя возможно это просто изменения в маркировке в целях маркетинга
2. То примитивное строение из вагонки, что тут гордо называется "станком" - не фиксировало прицел от продольного скольжения при вращении, хоть я и пытался этого не допускать. В результате первый квадрат оказался кривоват, с половиной ребра ~4 см и стороной ~6,5 см.
Поэтому после первого раза круг, по которому ходит крест, еще остался, хоть и заметно уменьшился в диаметре, пришлось сделать еще одну итерацию, а потом еще немного пощелкать барабанами "наглаз". "Наглаз" удалось сократить круг до Ф3мм на 6м, а это расхождение 0,0143 градуса или 8.75мм на 35м.
1. Параллакс, у меня (svar45) на дистанции 6м и 3х был где-то 3мм, это затрудняло указание точек и соответственно удалось уменьшить круг только до этих 3мм. У меня старый BSA AR, на нем отмечена коррекция паралакса\резкости до 15 ярдов, а в новых уже до 10 ярдов, хотя возможно это просто изменения в маркировке в целях маркетинга
2. То примитивное строение из вагонки, что тут гордо называется "станком" - не фиксировало прицел от продольного скольжения при вращении, хоть я и пытался этого не допускать. В результате первый квадрат оказался кривоват, с половиной ребра ~4 см и стороной ~6,5 см.
Поэтому после первого раза круг, по которому ходит крест, еще остался, хоть и заметно уменьшился в диаметре, пришлось сделать еще одну итерацию, а потом еще немного пощелкать барабанами "наглаз". "Наглаз" удалось сократить круг до Ф3мм на 6м, а это расхождение 0,0143 градуса или 8.75мм на 35м.
https://www.youtube.com/results?search_query=обнуление+оптического+прицела
В статье есть такая фраза:
Собственно я так и не понял для чего с точки зрения практического использования оптического прицела проводят такую настройку?
