Стрелковый стол, разборный, легкий, за 1,5 т.р. и один вечер.

[pna]

Соорудил такой стол для упражнений на стрельбище:



идея пришла от желания сделать что то подходящее для моих запросов:
легкое, разборное, но надежное и достаточно устойчивое.
Выбрал схему на 3рех ногах,
что бы не мучиться с настройкой большего кол-ва ног на земле.
Т.к. торопился, надо было ехать "уже завтра", на все про все была одна суббота,
я решил не заморачиваться со сваркой и железным основанием, в качестве основы выбрав фанерный лист 12мм.

Для упрощения операций было реализовано крепление оснований ножек на наклонные плоскости,
которые в свою очередь прикручиваются 4 винтами М8 к столешнице:


В разобранном виде это выглядит так:


за счет того, что ножки большого диаметра и вкручиваются в основание одним болтом по центру,
для сборки разборки никаких инструментов не требуется.
Вес получился в районе 7кг.

Чертил на самих заготовках, без каких либо предварительных чертежей и расчетов.
Все размеры подгонял под себя, что бы локти не свисали в стрельбе с мешков.

Из материалов потребовалось:
3 ножки + обрезок фанерки + некоторые метизы где то 1500р
Трубка 12мм диаметром из которой нарезал дистанционные шайбы у меня была.

P.S. написал кратко, если кого заинтересует дам размеры, напишу подробнее
задавайте вопросы, отвечу.



[kkk2005]

Выбрал схему на 3рех ногах,

Вот ноги в этом столе, как раз и оказались самым ценным элементом в конструкции.
Для стола Николай использовал "Ножки раздвижные TL009" длиной 820мм.
Ножки достаточно легкие, но благодаря диаметру 60мм более чем прочные для подобной конструкции.
Несущие площадки из стали, соединения ножки и площадки на шпильку с резьбой М10.
Использование подобных ножек во-первых избавляет от необходимости сварочных работ, для изготовления несущего каркаса. ВО вторых конструкция не уступая в прочности легче, чем в варианте со сварным каркасом и дюймовыми трубами.
Ещё одно достоинство в том, что ножки имеют регулировку по высоте. Это полезная дополнительная функция для тез, кто использует сошки без качалки, и позволит отгоризонтировать стрелковый стол.



[Семинол]

идея пришла от желания сделать что то подходящее для моих запросов:
легкое, разборное, но надежное и достаточно устойчивое.

Идея отличная, и воплощение нормальное, учитывая срочность изготовления.
Меня эта идея уже давно гложет, даже собрал инфу и материалы для изготовления. Но хочу делать его более массивным, считаю что из-за этого он будет более устойчивым, и стрелять на нём будет удобнее. Но также, он должен быть удобным в переноске и транспортировке.
Но пока не доделаю мастерскую, со столом заводиться не буду. Во первых, это не первоочередная задача, а во вторых, до возможности с него пострелять, ещё больше полугода. Но когда буду его мастерить, постараюсь запечатлеть всё на фото, вдруг кому что и пригодится.



[pna]

хочу делать его более массивным, считаю что из-за этого он будет более устойчивым, и стрелять на нём будет удобнее.

Да, именно это было в пожеланиях.
По этому очередной стол делал уже из 18 мм фанеры.
Нашел транспортную фанеру, где с одной стороны ламината есть противоскользящая сетка на поверхности.
Вот по таким размерам:

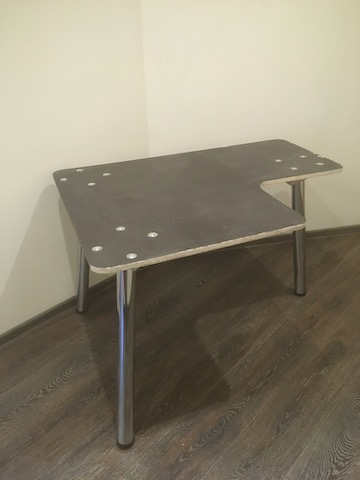

вот такой стол получился:


При этом, на ногах 820 мм, вся конструкция будет 860 мм высотой.
Это оказалось слишком высоко и в итоге ноги были заменены на 710 мм.
С ними высота стола стала 750 мм.

Он стал тяжелее. Поэтому, хотелось бы подобрать
более надежную замену этим мебельным ножкам.
Конечно с сохранением возможности раскрутить стол.

Если смотреть по себестоимости, то примерно на 1 тр получилось больше.



[Виктор Г]

вот такой стол получился:

Хороший стол получился, мощный, уже не будет играть при малейшем шевелении. Ещё съёмные тисочки установить для пристрелки оптики и будет стол универсальным.
Совершенству нет предела.



[Старина Хенк]

Ещё съёмные тисочки установить для пристрелки оптики

У меня пристрелочный станок ставится. КЛАСС!!!!



[Виктор Г]

У меня пристрелочный станок ставится. КЛАСС!!!!

Фото есть?



[Семинол]

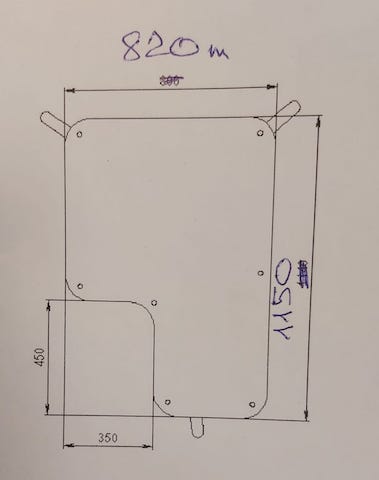

по таким размерам:

Размеры, это отлично! Только я бы отдельную ножку, та что слева, поставил бы посредине выступа. Так стол будет более устойчив.



[kkk2005]

Размеры, это отлично!

Гигантизм - это признак вырождения.
Слишком широкий стол Николай сделал. Не нужна такая ширина для мобильного стола.
И Устойчивость хуже и вес с габаритами для перевозки менее удобны.
Я к сообщению прикреплю ссылку чертеж классического стола.
https://disk.yandex.ru/d/pMMfTbLnhPd5PA



[pna]

Я к сообщению прикреплю ссылку чертеж классического стола.
https://disk.yandex.ru/d/pMMfTbLnhPd5PA

Да конечно, стол может бы ЛЮБЫХ размеров, по желанию, так сказать будущего владельца.
Здоровый стол будет использоваться для арбалета в личном тире.

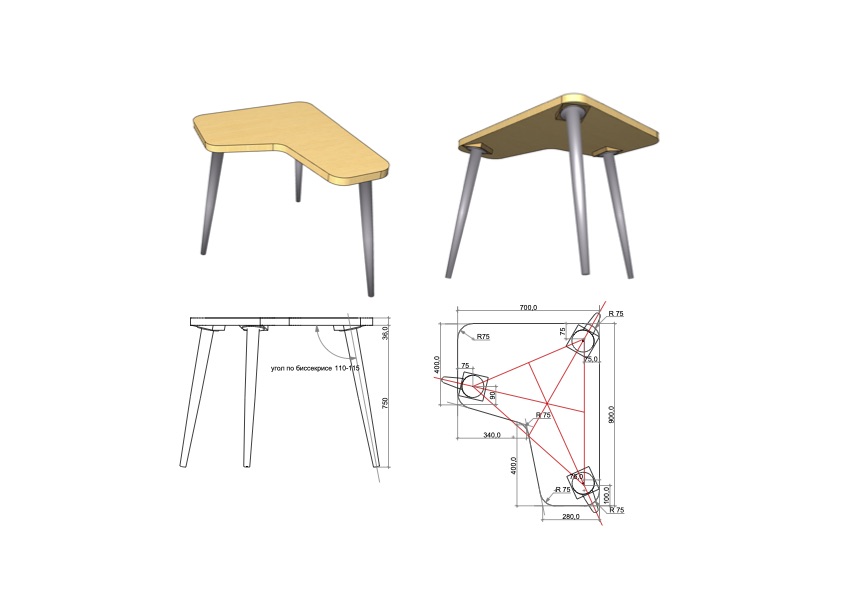

Вот ваш рисунок, что бы было наглядно, я его вынул из архива:



[Семинол]

Слишком широкий стол Николай сделал. Не нужна такая ширина для мобильного стола.

Ну так и я не буду копировать вчистую, только оттолкнуться для начала. Сейчас совсем нет времени заняться столом, пока только подбираю материалы для него.

Кстати, размеры его стола, едва-едва отличаются от стола, ссылку на который дали вы.



[Старина Хенк]

Здоровый стол будет использоваться для арбалета в личном тире.

Ну у каждого свои причуды. Мне хватает одного стола
Но мебельные ножки - это извращение, они не будут долго служить. Нужно варить раму с муфтами, куда вворачивать как минимум дюймовые ножки - водопроводные трубы необходимой длинны, а сверху - столешницу. Только так добъетесь нужной устойчивости. ИМХО, конечно...



[Ptitsin]

Старина Хенк,

название темы

Стрелковый стол, разборный, легкий, за 1,5 т.р. и один вечер.

Так-то чугунный с каменной плитой сверху получше будет



[Семинол]

Вот нашлось видео в тему -
