Проблема с экспортом в Global Mapper

  • Автор темы Автор темы tikhpetr
  • Дата начала Дата начала
Владимир, это как в Credo Transform 4.0: https://www.youtube.com/watch?v=7pnYAx_wKd0
Привязываешь лист 4 угловыми точками, прописываешь номенклатуру, дальше прога сама автоматически находит все узлы сетки и проставляет в них точки привязки. Также интересен режим относительных точек, - позволяет чётко соединять между собой особенно сдвоенные листы.
Не реклама, прога безумно дорогая и "таблеток от жадности" к ней нет.
Проблем привязать 400+ точками несколько листов действительно нет, однако когда листов под сотню-другую, то очень много времени нужно потратить на данный процесс.:ai:

Проблем привязать 400+ точками несколько листов действительно нет, однако когда листов под сотню-другую, то очень много времени нужно потратить на данный процесс.
Ну есть к GM генератор точек от Новикова Сергея, есть и от другого человека, по номенклатуре лепит точки по сетке, остаётся их точно поставить в среднем окне.
Глянуть можно тут https://rutracker.org/forum/viewtopic.php?t=3813272

Последнее редактирование:
Я в курсе.:ab: Пользуюсь постоянно утилитой gmh, сам же и публиковал её здесь на форуме. На правку всех точек на сдвоенном листе у меня уходит от получаса до часа времени. Это когда лист криво стыкуется с окружающими его листами.

Больше по старинке, в отображении родная проекция карты+километровая сетка. Открыт оверлей привязки, в левом окне километровая сетка, Shift+клик близко к ней (попадает на центр), в среднем окне точно на пиксельном перекрестии, сохранить, и так 400 раз.

Знаю, но всё равно запарно. Датум кстати какой правильный для северных листов Q36, три заветные циферки?

Датум кстати какой правильный для северных листов Q36
Датум не меняю как есть стандартный Пулково42 ГК 6 градусная зона, всё совпадает по храмам, спутнику.
Для ГГЦ SK95
"SK-95","SK-95","Krassovsky",24.82000000000000000,-131.21000000000001000,-82.65999999999999700,0.00000000000000000,0.00000000000000000,-0.00000077570188978,-0.00000000000012000

Я использую этот:TOWGS84[24.653,-129.136,-83.057,0.06695999999980487,-0.003909999999714756,0.1290200000005106,-0.175] ЭтоГКИНП(ГНТА)-06-278-04
А для ГШ ГОСТ 2008 года(7-параметрический)

S-42 (PULKOVO 1942) в ГМ не датум, а ярлык. В случае северных листов Q36 включается и работает 7-ми параметрический S-42 Russia. А я обычно привязывал в 7-ми параметрическом ГОСТ-2001, но встретил инфу, что в ГМ он неправильно сохраняется. Начитавшись Сергея, светлая ему память, решил попробовать поподбирать 3-х параметрический точный датум на каждую конкретную местность. Но что-то пока не выходит - меняю цифры, но растр карты стоит на месте. Двигается лишь при смене самого датума на любой другой из списка встроенных в ГМ S-42. Вот потому и спрашивал, что может кто-то уже высчитал нужные 3 параметра для севера Q36?

Владимир, ссыль на лист в личке.

Лист привязан в ГК 6 зона Пулково 42 (стандарт)

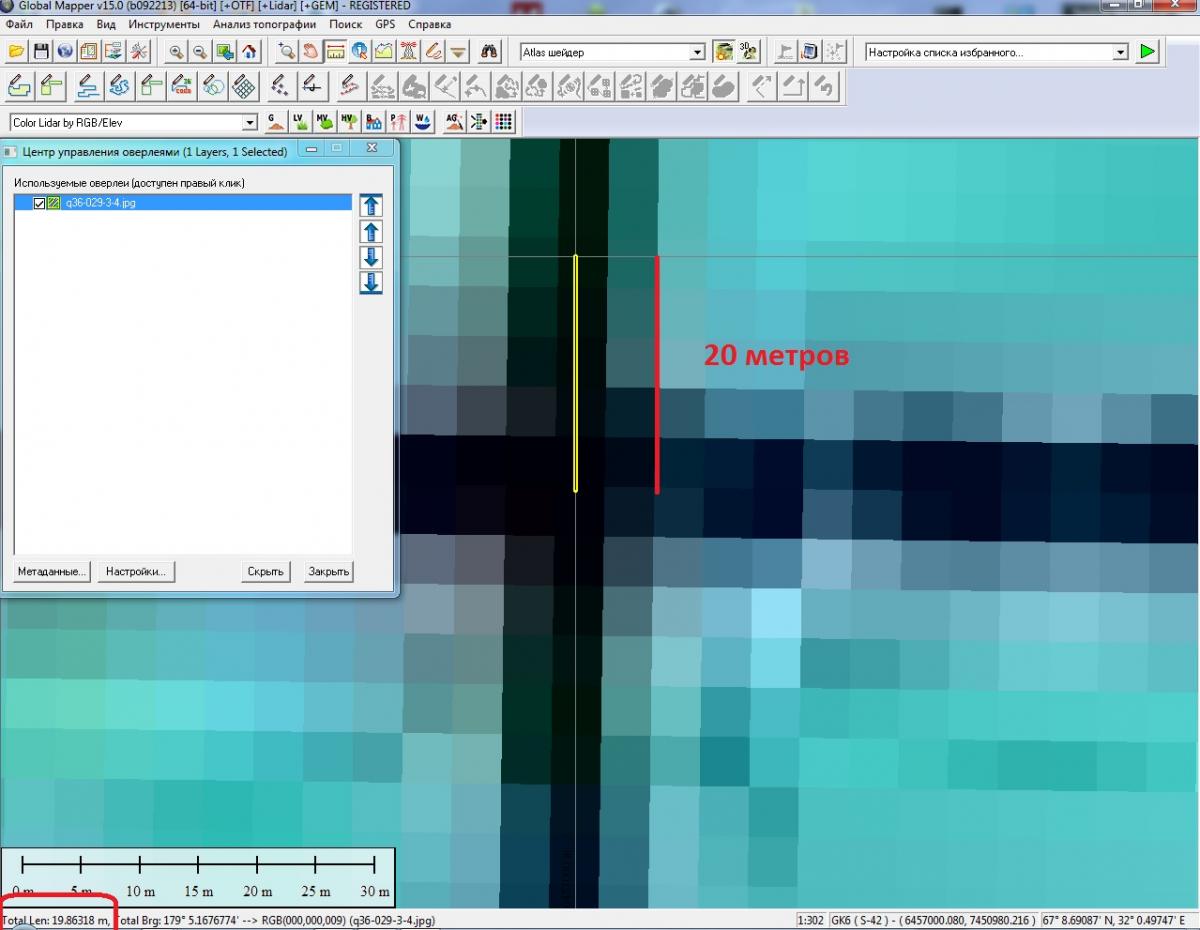

Линия сетки не совпадает на 20 метров. Разберёмся, что такое 20 метров. Лист карты 500 метровка, в одном сантиметре 500 метров, в одном миллиметре 50 метров, у меня 20 метров это менее 0,5мм по бумажному оригиналу (карандашная линия). Если задать вопрос, насколько точно отсканирован лист, то погрешность 4%.
Много или мало решать пользователю, конечно по уму пройдусь по всей сетке, выровняю. Утешу себя что исправил 4%.

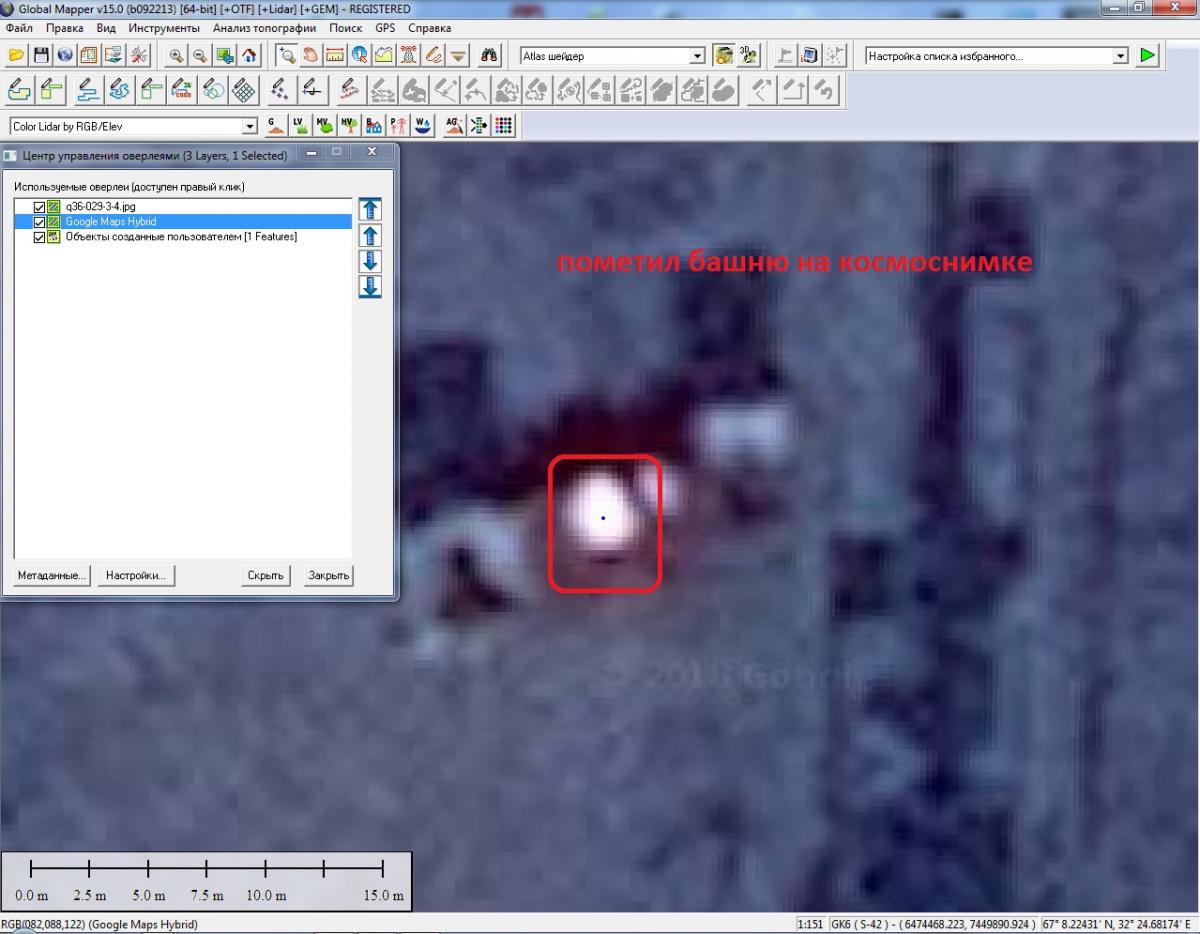

Поставил точку на башне космоснимок

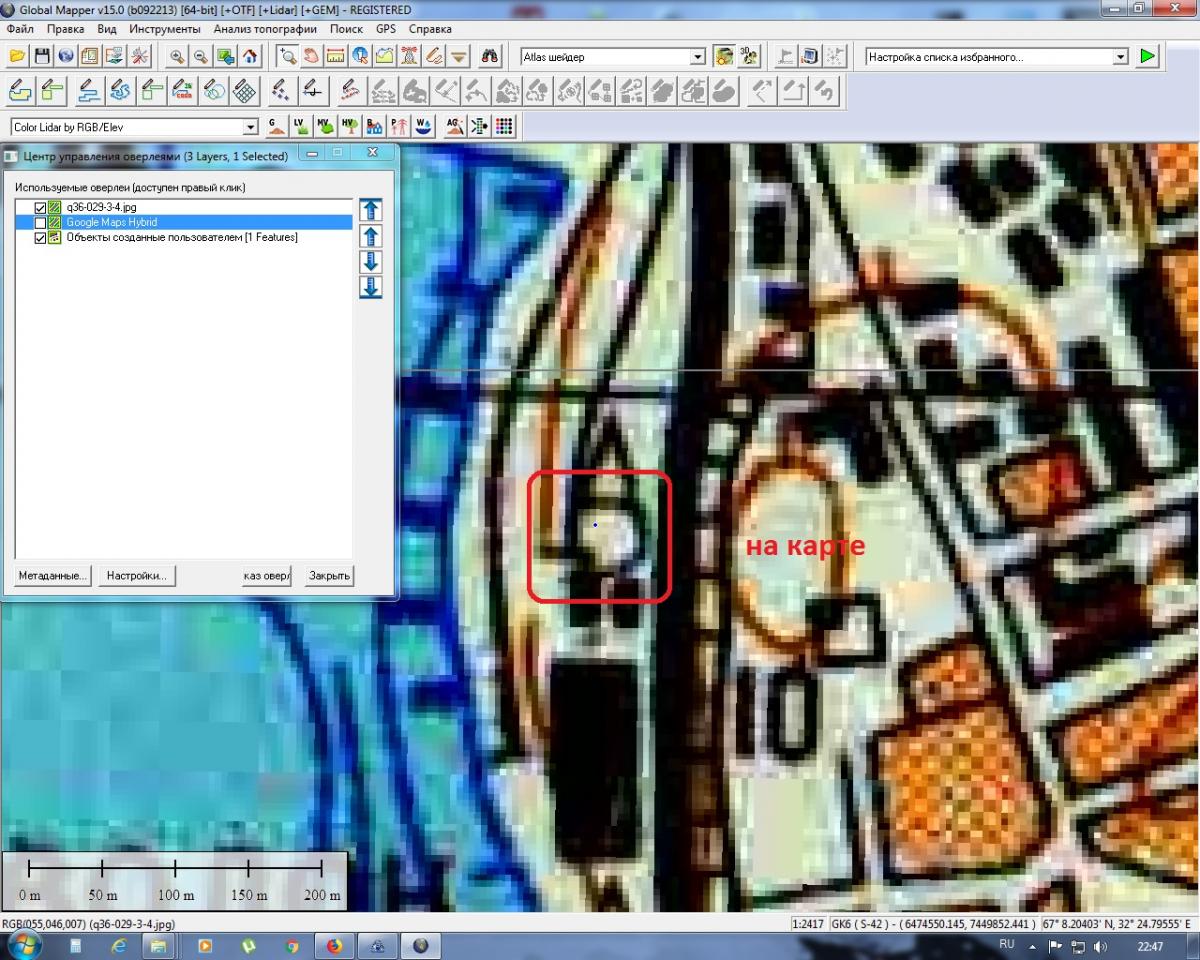

на карте


Для не искушённого пользователя достаточно, при нормальном просмотре выглядит так


Так что исправление этих 4% для особо превередливых пользователей, которые могут позволить себе часами просиживать за компом, у которых это хобби.

Наверно так.

Владимир, благодарствую! Но для чего же тогда Сергей настоятельно рекомендовал для карт масштаба крупнее 1:100000 подбирать местный точный 3-х параметрический датум на базе Пулково 42? ИМХО, сетки будут совпадать между собой при привязке листа в любом Пулково-42, а вот дороги с реальными треками - нет.

Такой датум называется: 3-х параметрическим преобразованием Молоденского.
Его и рекомендую к использованию.
Датум описывается тремя цифрами сдвига по трем осям. Цифры, это метры. Ещё нужно указать тип эллипсоида нашей карты. Три цифры будут разные для разной местности, эллипсоид всегда один. Называется «эллипсоид Крассовского».
Существует ГОСТ 51794-2001. В нём рекомендованы сдвиги X=23,92; Y=-141,27; Z=-80,91.
Пулково-42 прошитый в OZIExplorer имеет сдвиги X=28; Y=-130; Z=-95
Как видим, разница существенная. А для вашей местности эти цифры скорей всего будут третьим вариантом.

Вывод: в общем случае датум надо подбирать и проверять.
В конкретном случае необходимость определяется масштабом карты.
Мой личный опыт говорит, что с масштаба 500м/см подбирать и проверять НАДО. На масштабе 250м/см однозначно НАДО.

Последнее редактирование:
Да я не против этого, но всё это говорилось об отдалённых регионах. Да центр одно, восток другое.
На Хохляндии свой датум, в центральной России свой, и он в основном совпадает со стандартным, так зачем что то придумывать.
Возьмите ГГЦ 500 м, и SK95, да всё ложится как надо. И возьмите РАЗНЫЕ космоснимки, не ложатся друг на друга, поэтому больше верю картам а не фото, хотя проверяю иногда по ним, НО НИ КОГДА НЕ утверждаю, что они истина. Относительная истина, точки и треки навигатора, но и они гуляют по своему.

Так Мурманская обл. и центральная Россия это же тоже не одно и тоже.:ag: Вобщем нагуглил у Паганеля (Дмитрий Калинин), тоже светлая память Человеку, вычислитель параметров пересчёта в зависимости от конкретной точки из СК42 в WGS84. Для центра того листа получились значения DX=29, DY=-133, DZ=-85 (Для Петербурга получаются уже другие цифры: 26,-130,-86). На сл. неделе привяжу Кандалакшу и окрестности в этих параметрах.
А насчёт спутниковых снимков полностью согласен, что нельзя их брать за "эталон", - часто встречаются места, где дороги на яндекс-спутник совсем не совпадают с картой яндекс-гибрид.Посмотреть вложение SK42toWGS84.rar
