Аналог ТСК приклада (домашний колхозинг)

[dry]

Здравствуйте всем!

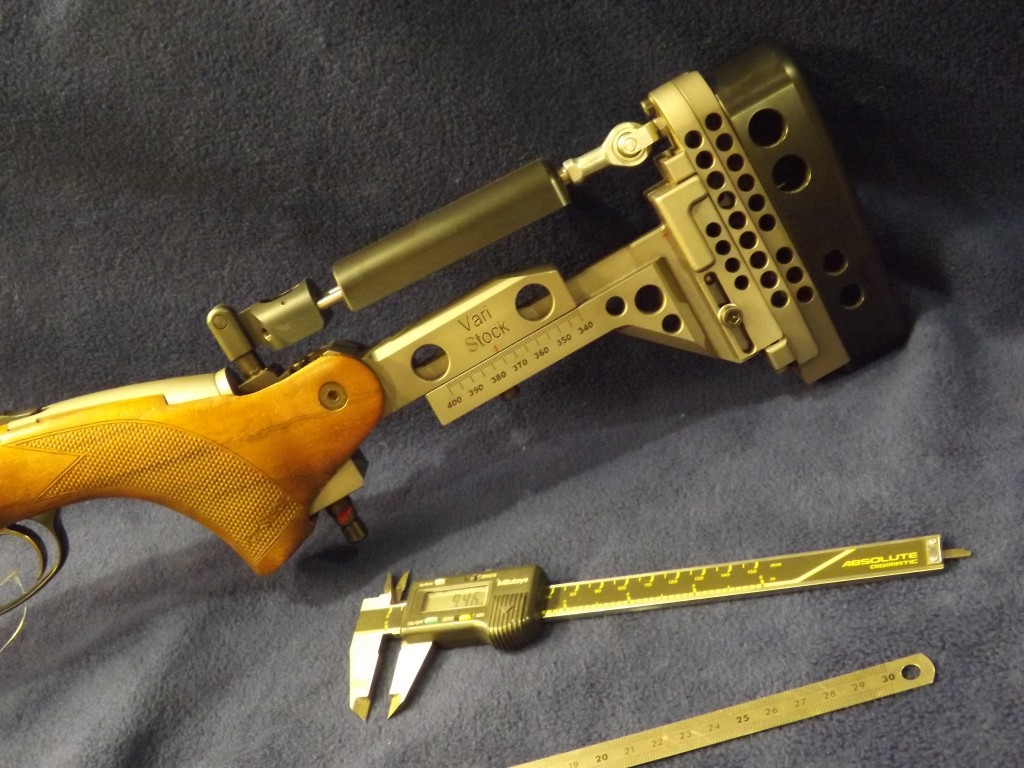

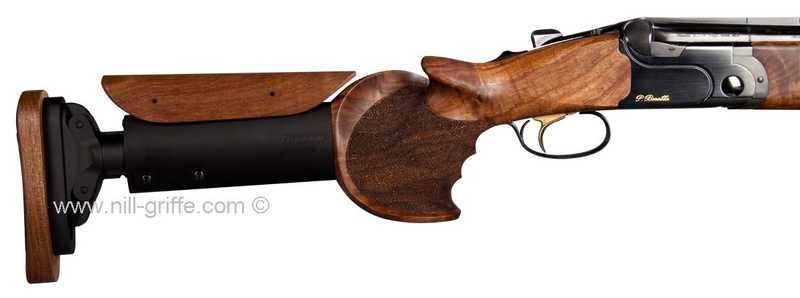

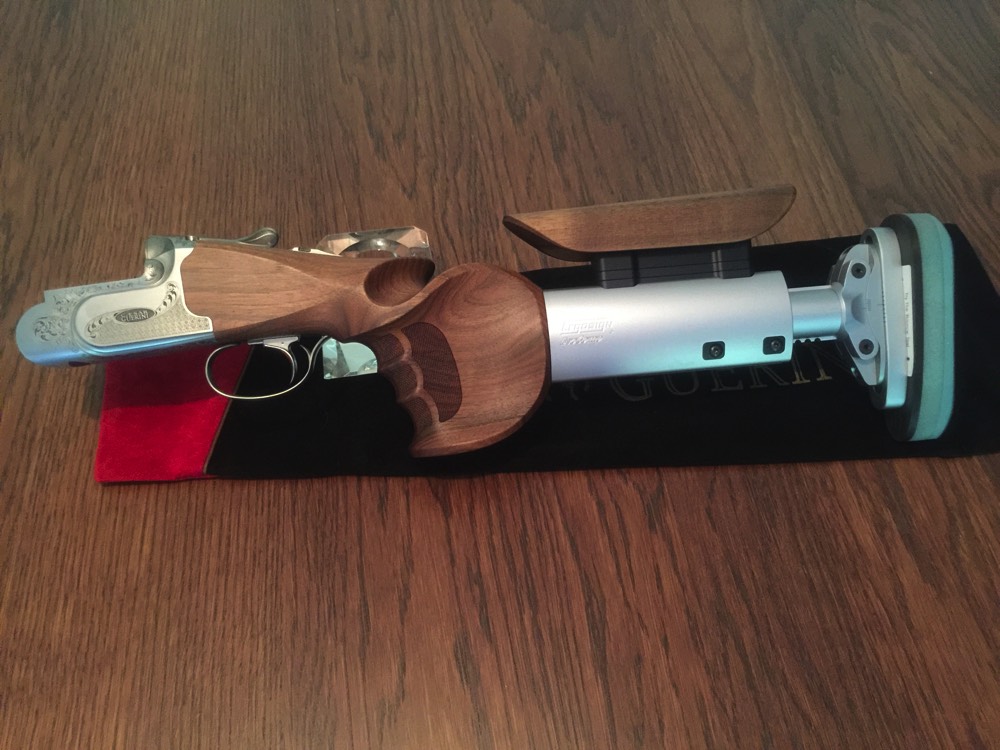

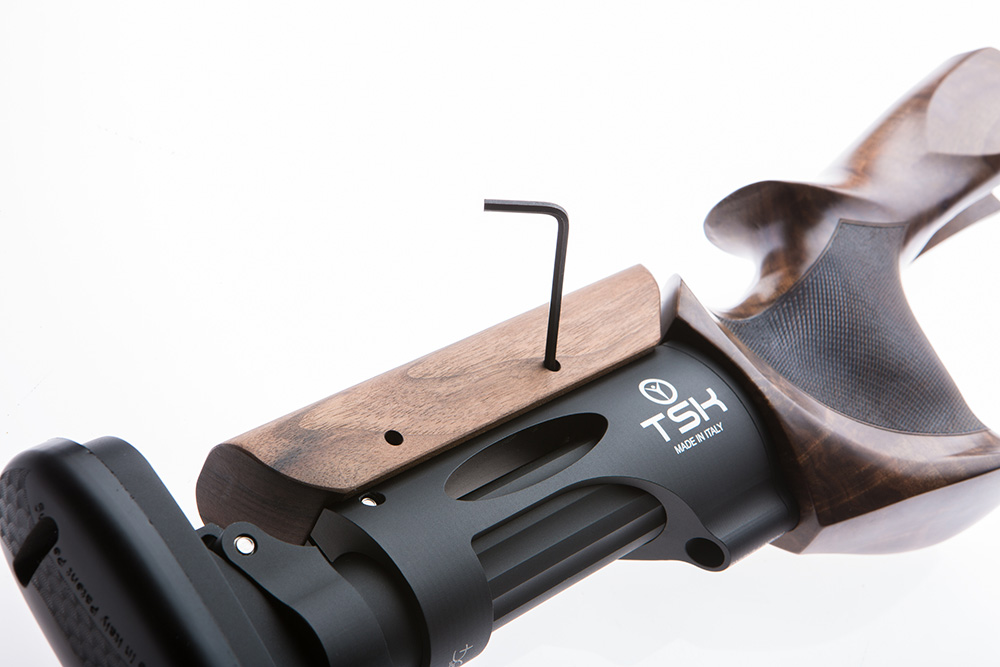

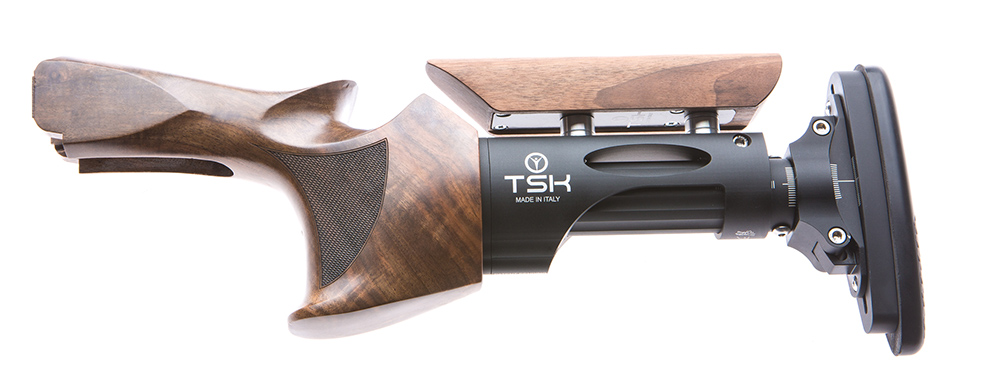

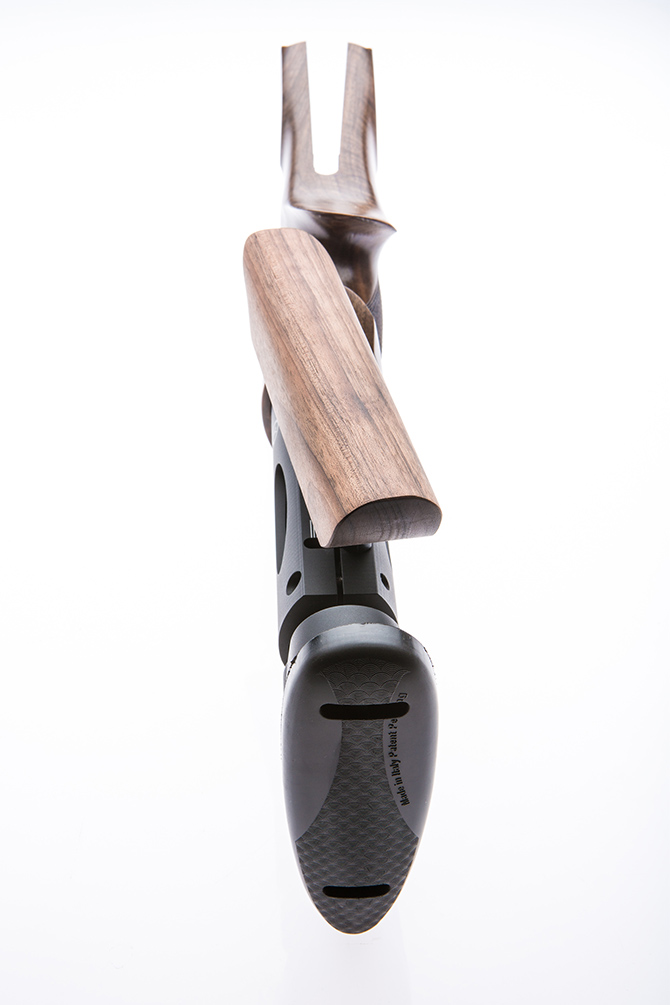

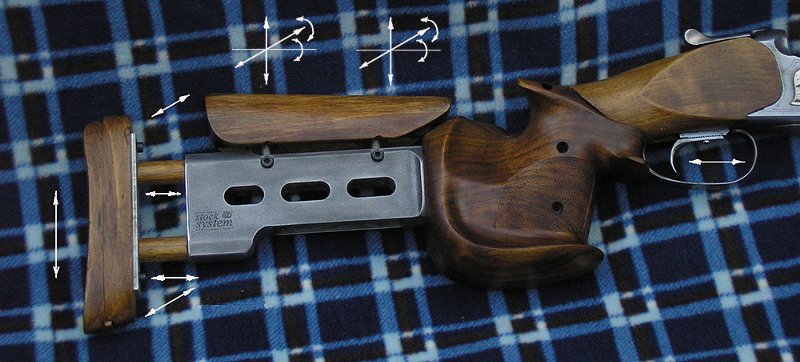

Вот так выглядит тск приклад для спортивных ружей заводского изготовления.











В нём регулируются всё и во всех мыслимых плоскостях-гребень, затыльник, длинна самого приклада и тд ..

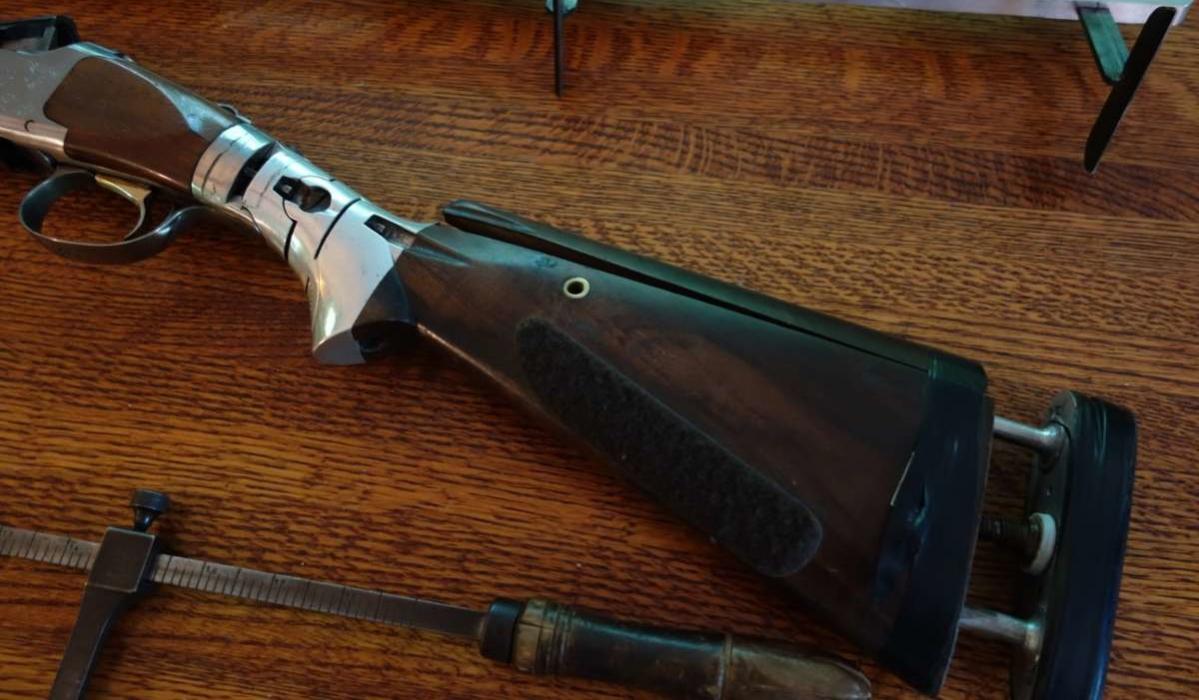

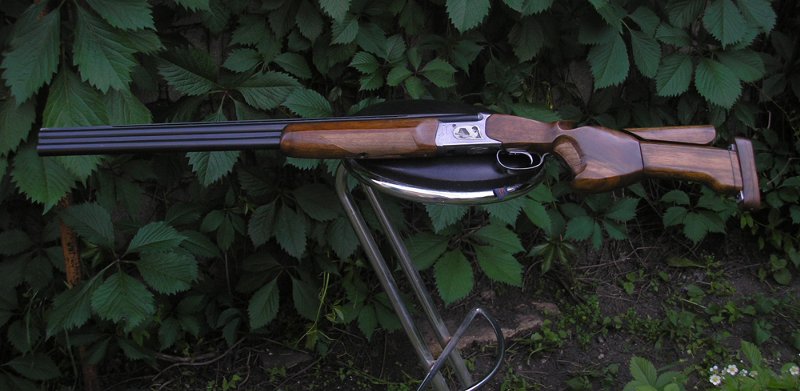

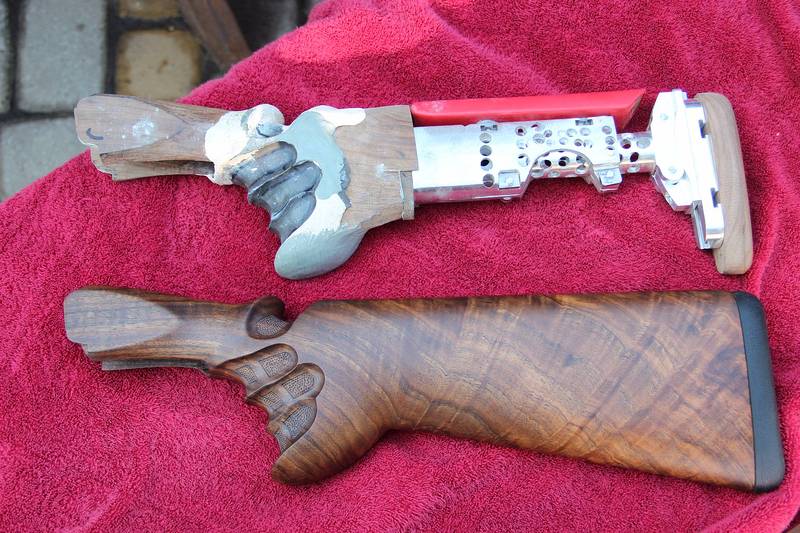

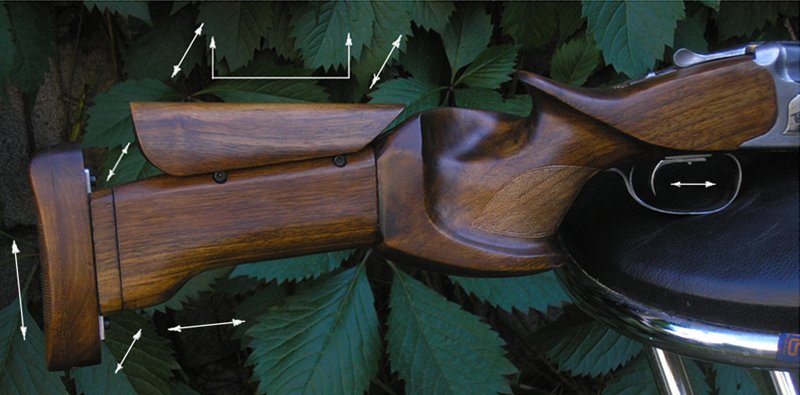

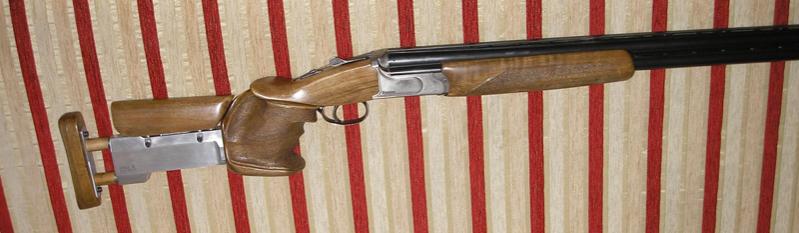

Вот приклад аналогичный заводскому,только сделанный своими руками(я нашёл это на ганзе).

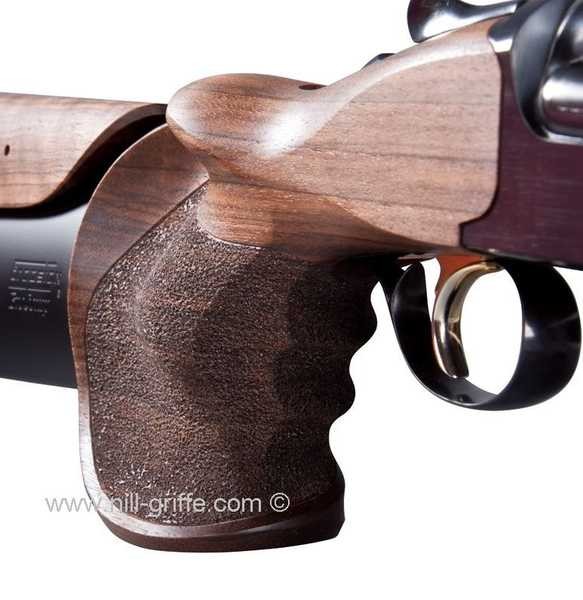

Насколько понимаю рукоять надо делать пистолетную (из фанеры) без жёской фиксации пальцев.Сама рукоять будет из двух половинок.

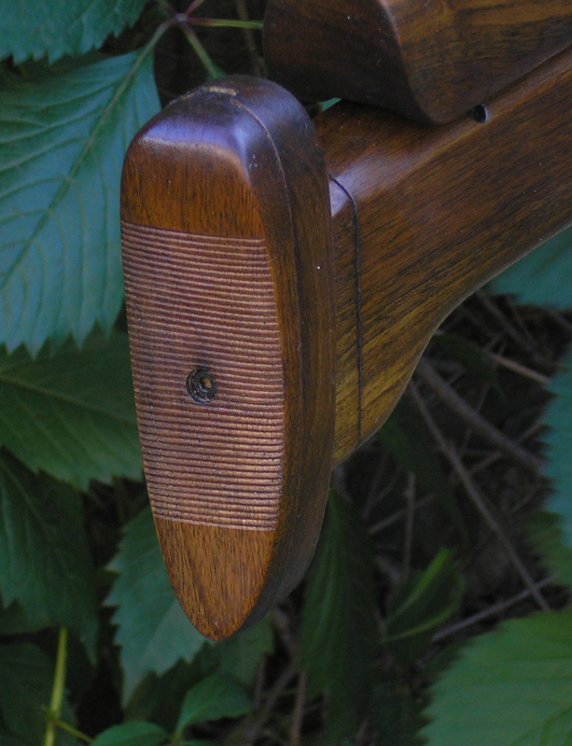

Затыльники регулируемые продаются на ганзе.

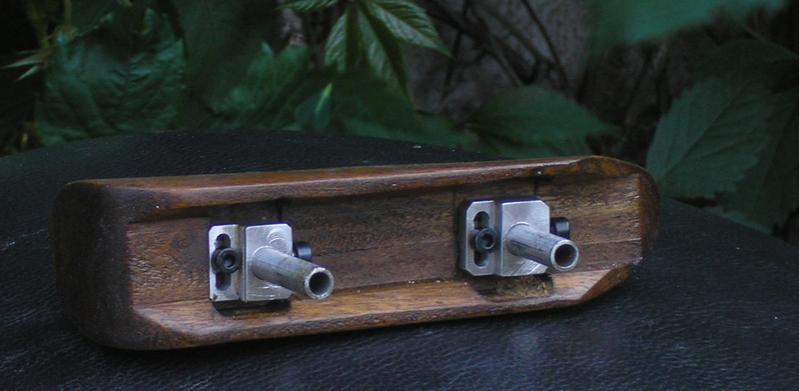

Гребень регулируемый купить тоже можно на ганзе.

Вопрос:
Какую несущую конструкцию предпочесть для данного изделие из приведённых мной фото ниже.
1

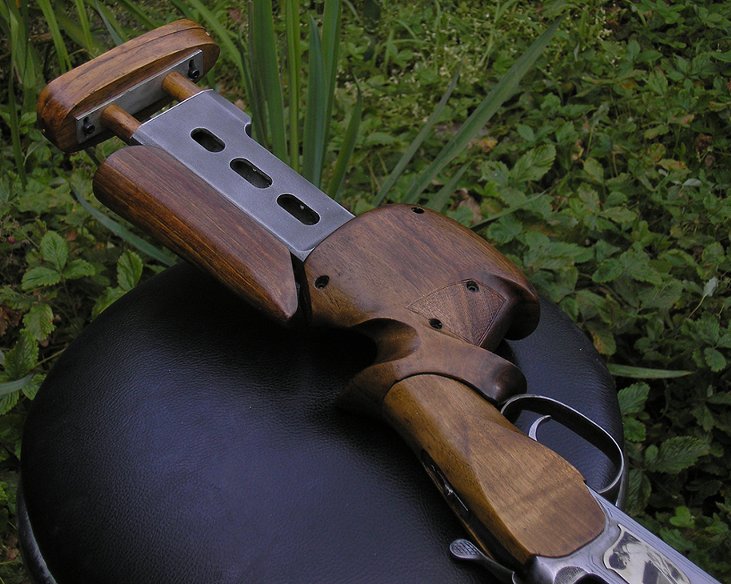

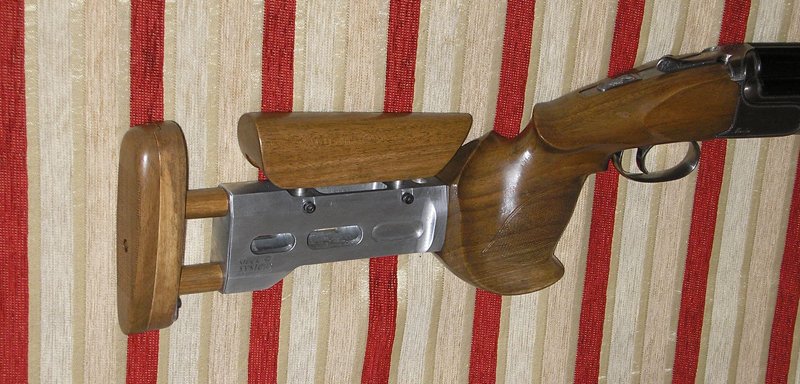

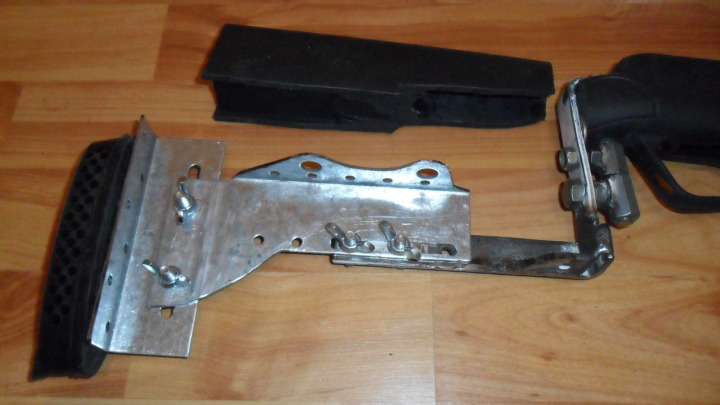

перфорированная пластина

2

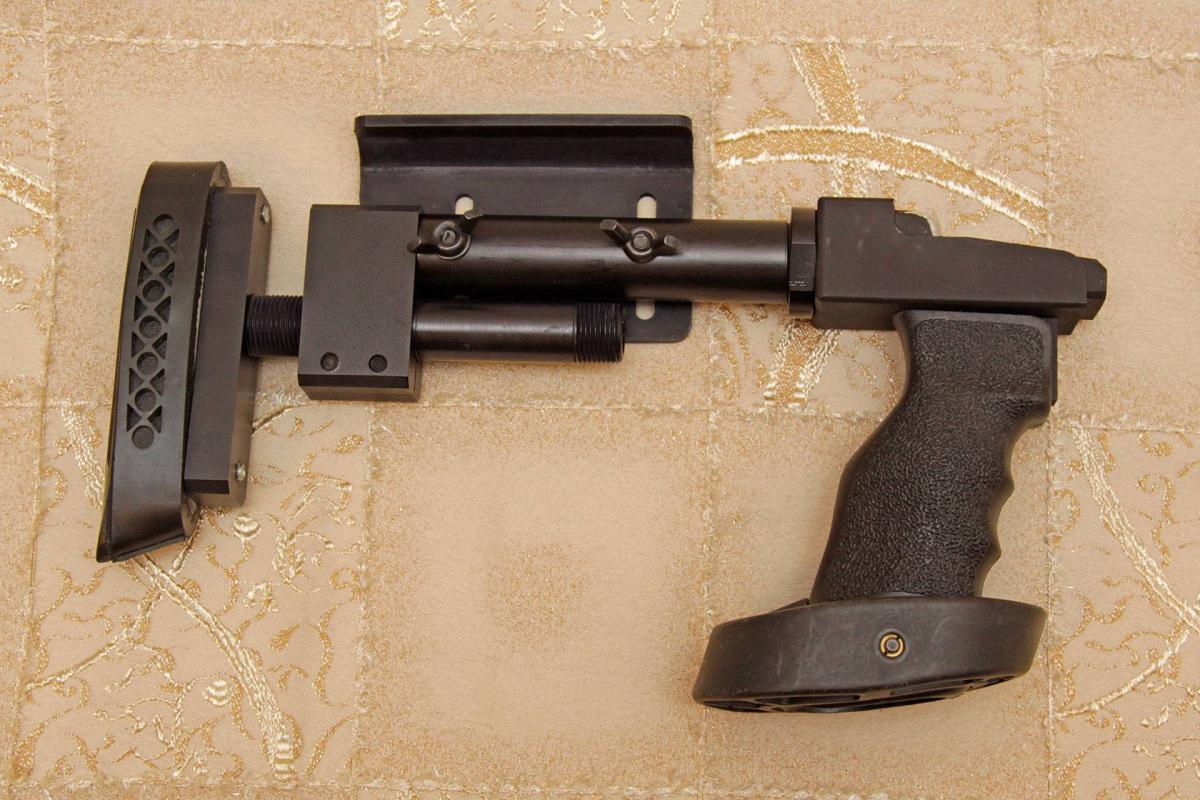

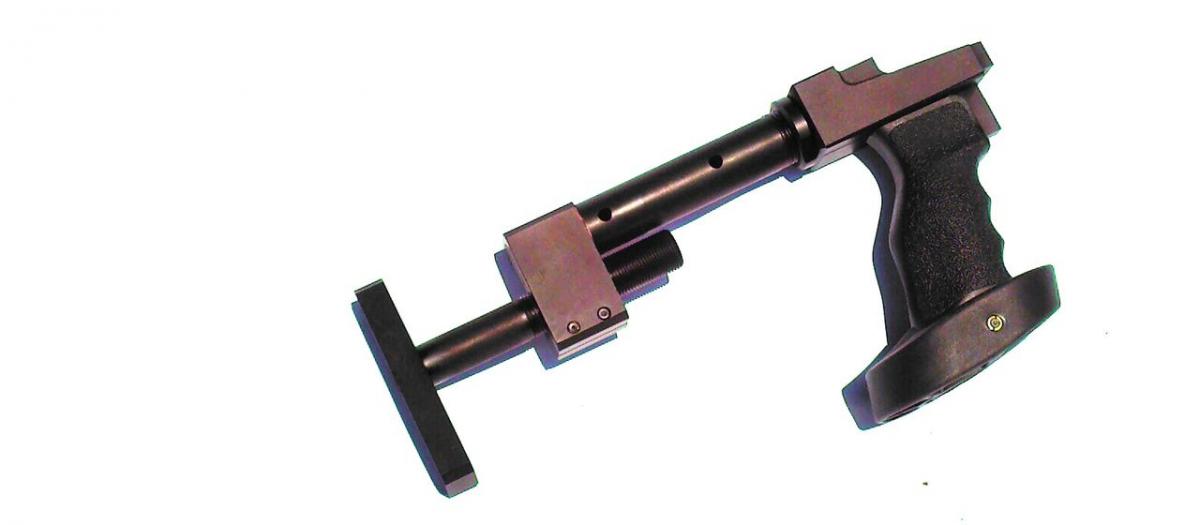

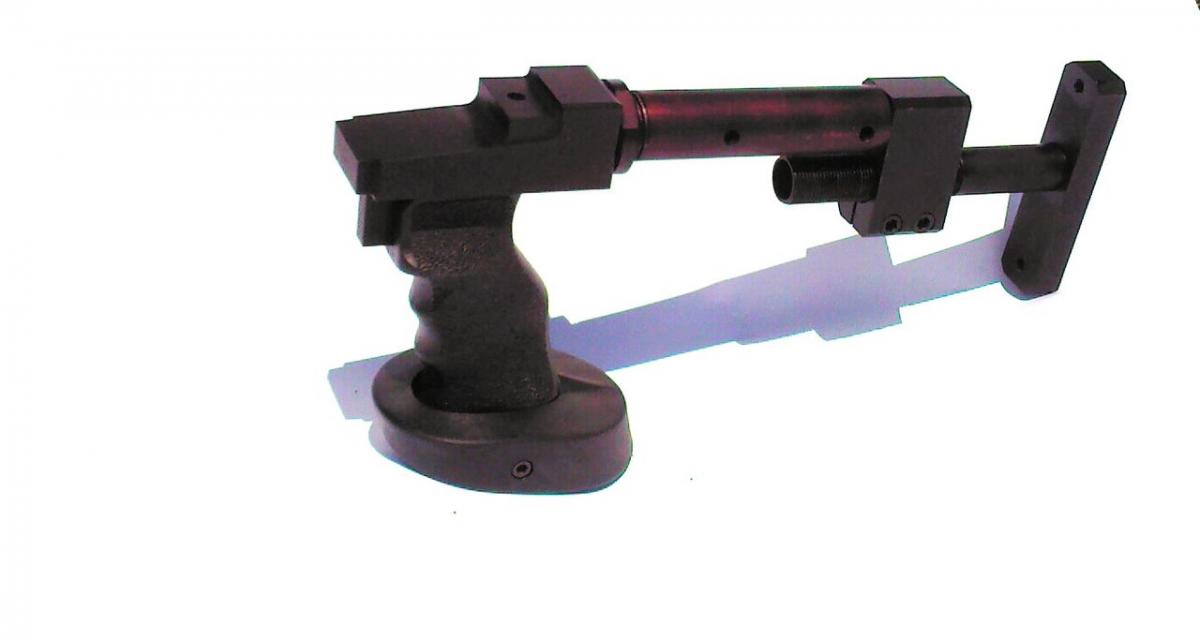

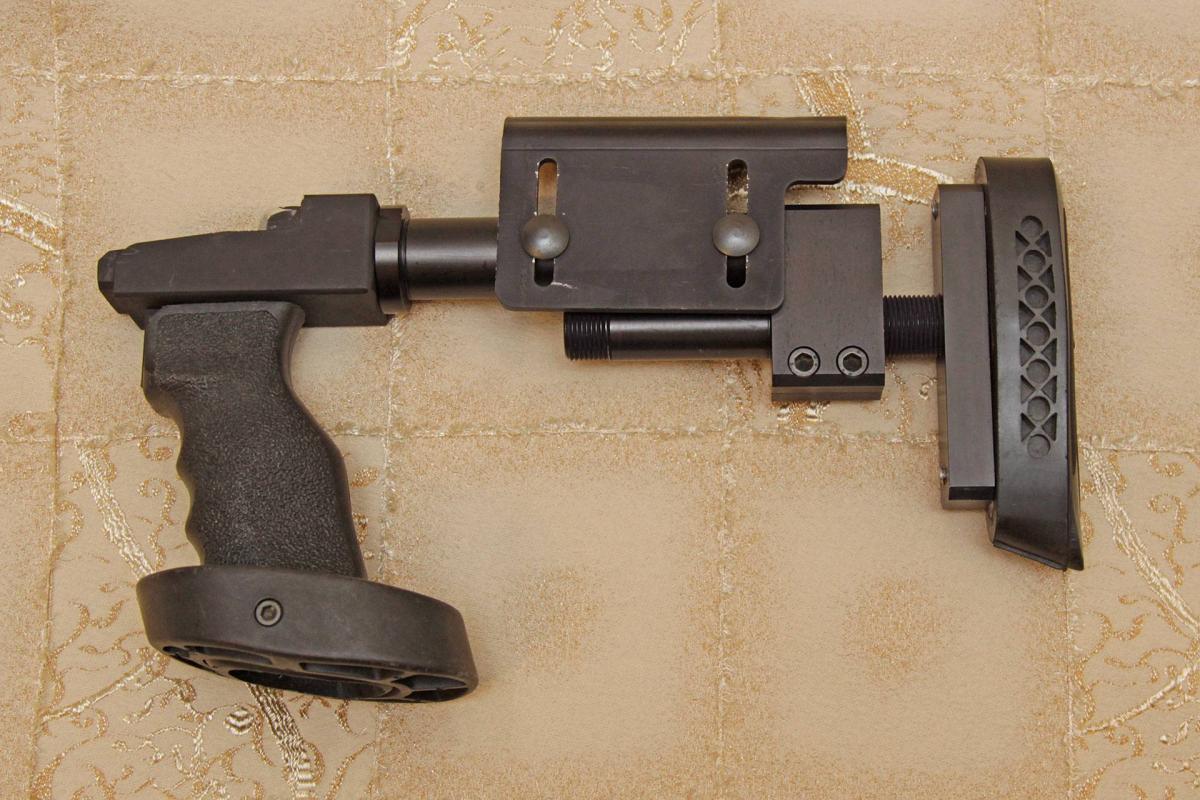

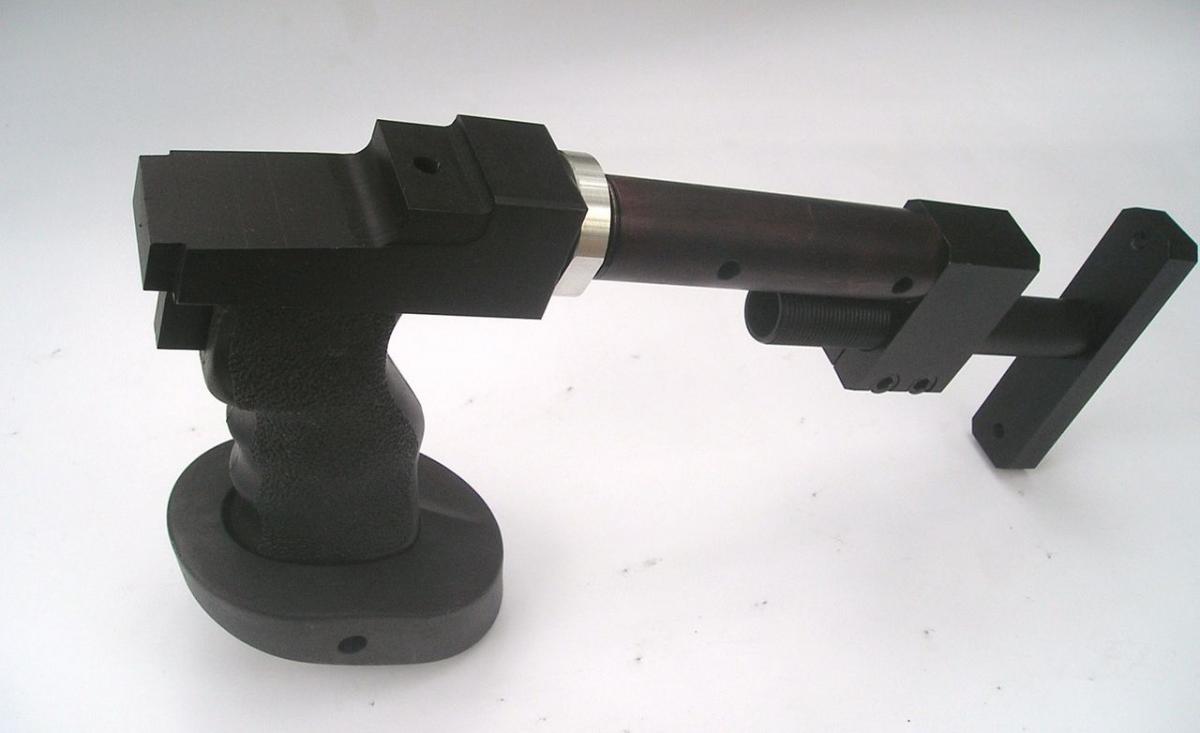

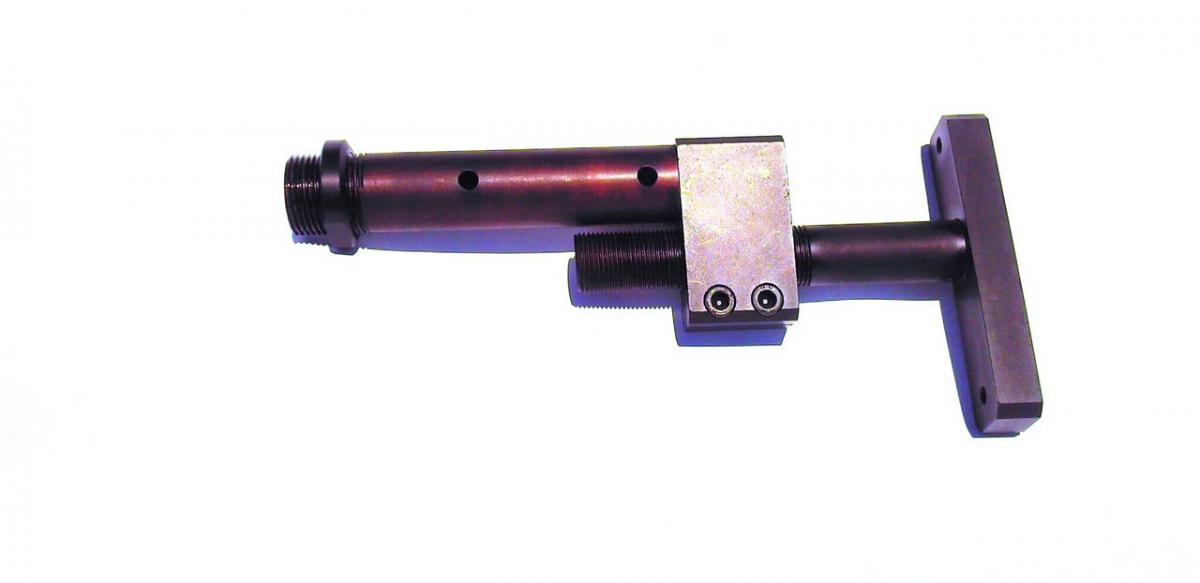

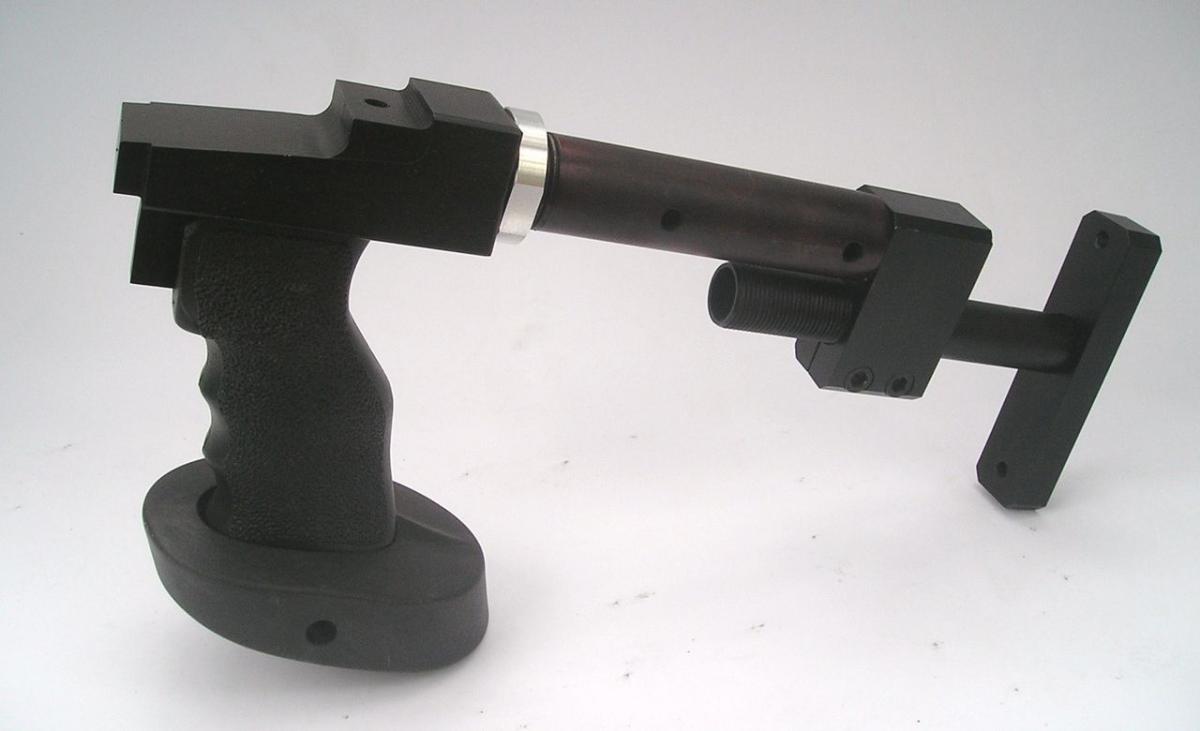

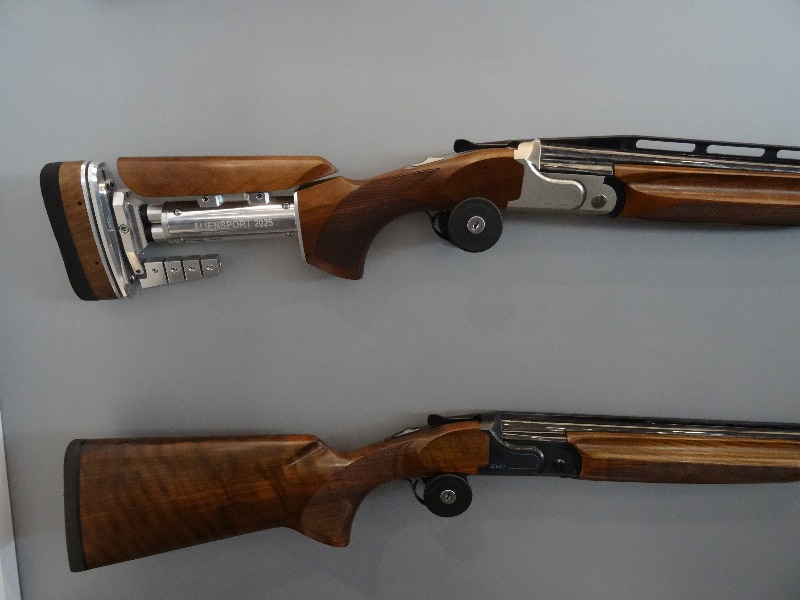

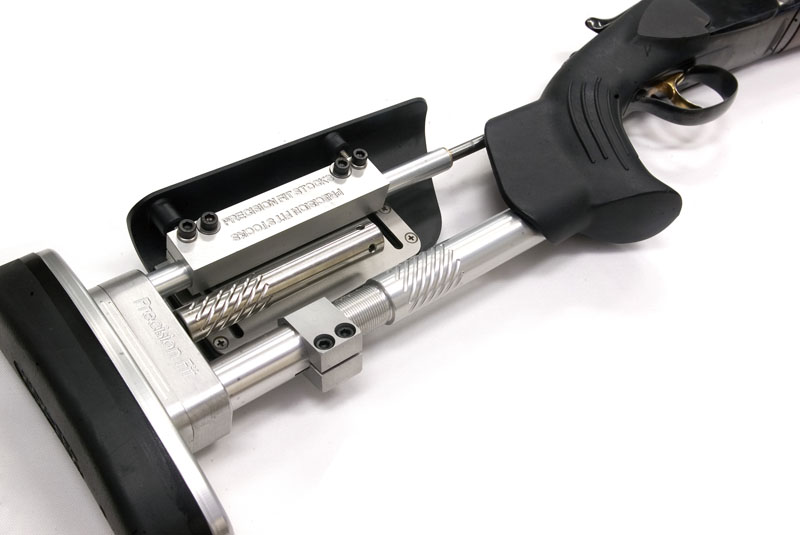

трубчатая конструкция







3

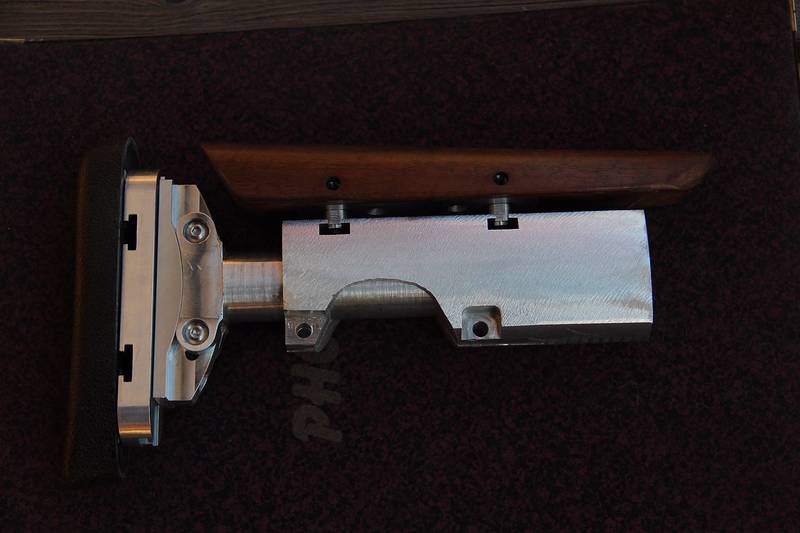

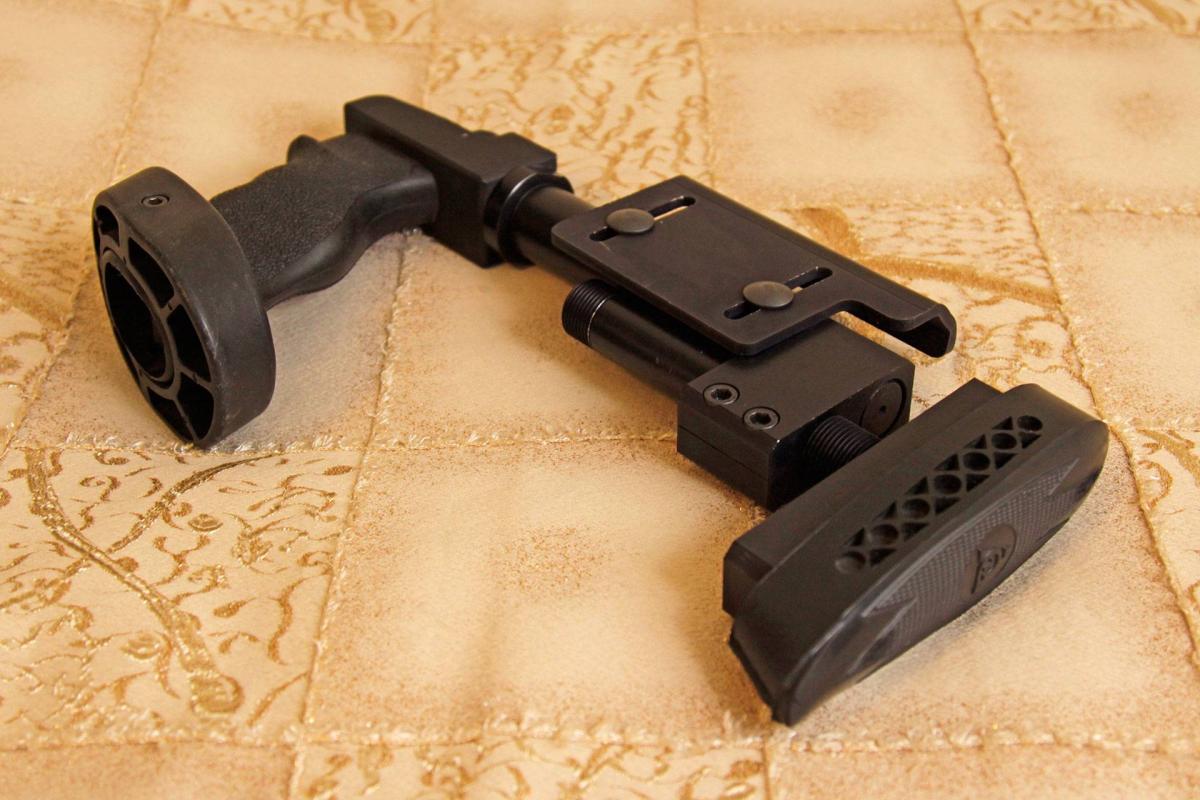

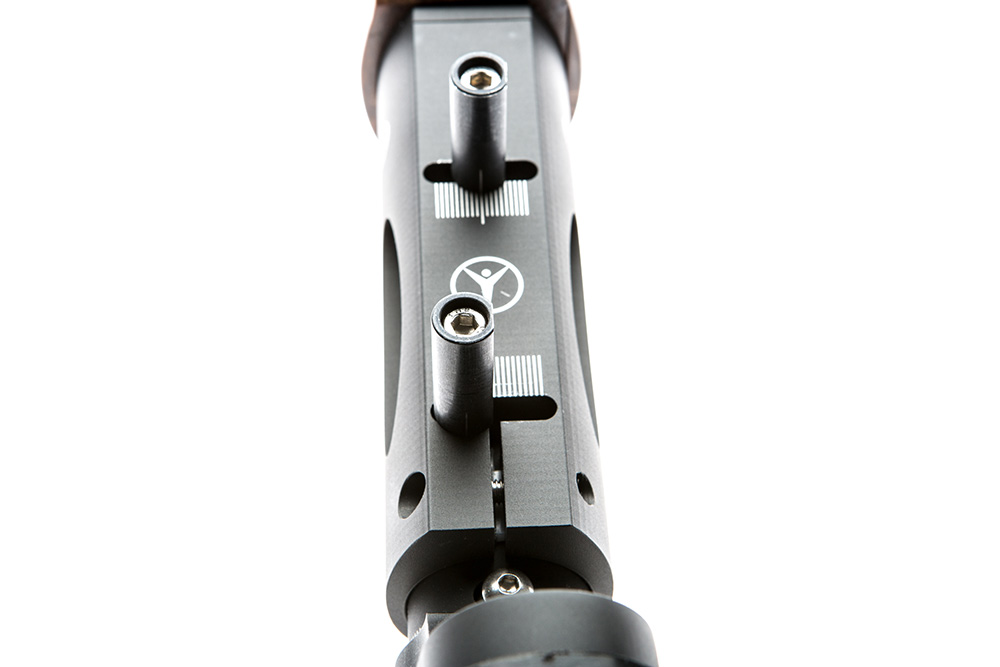

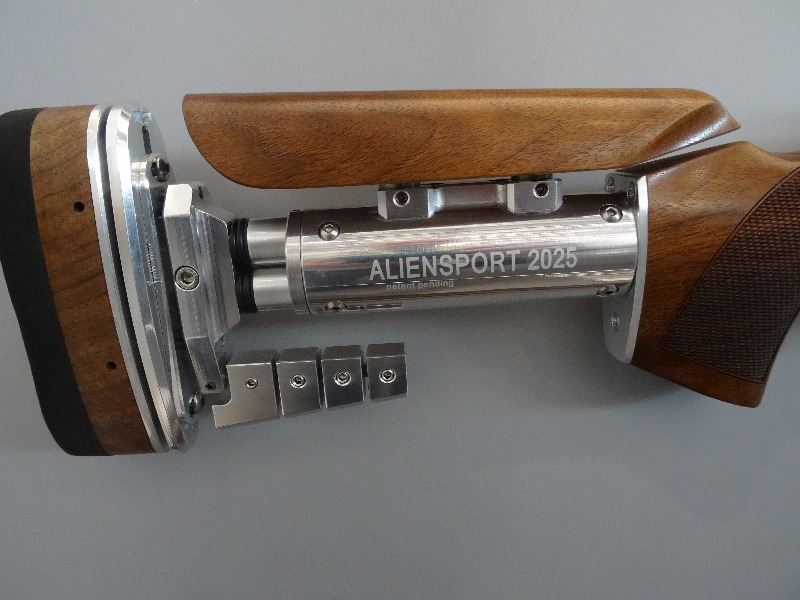

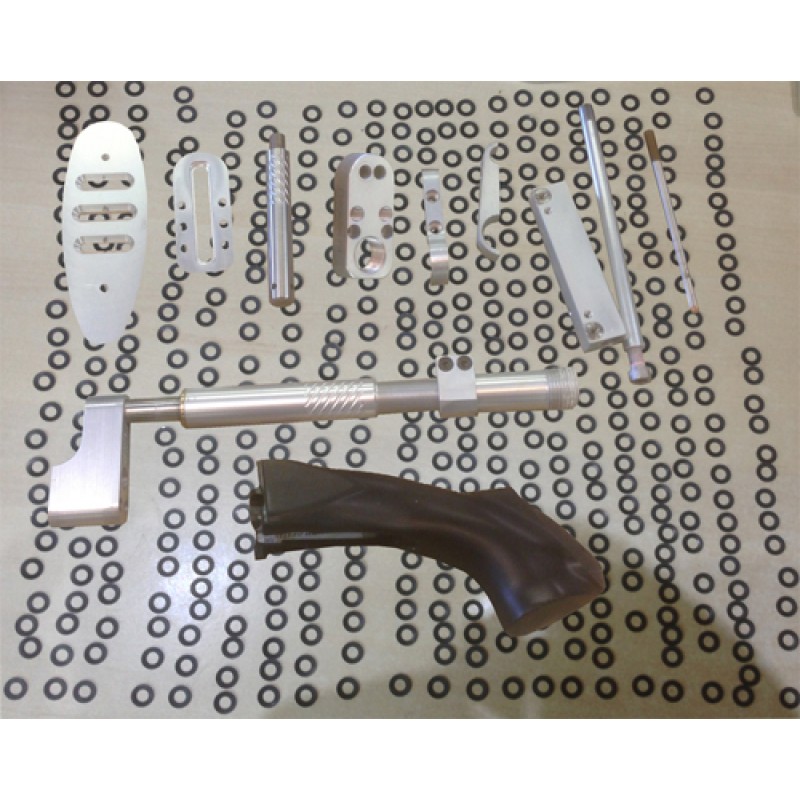

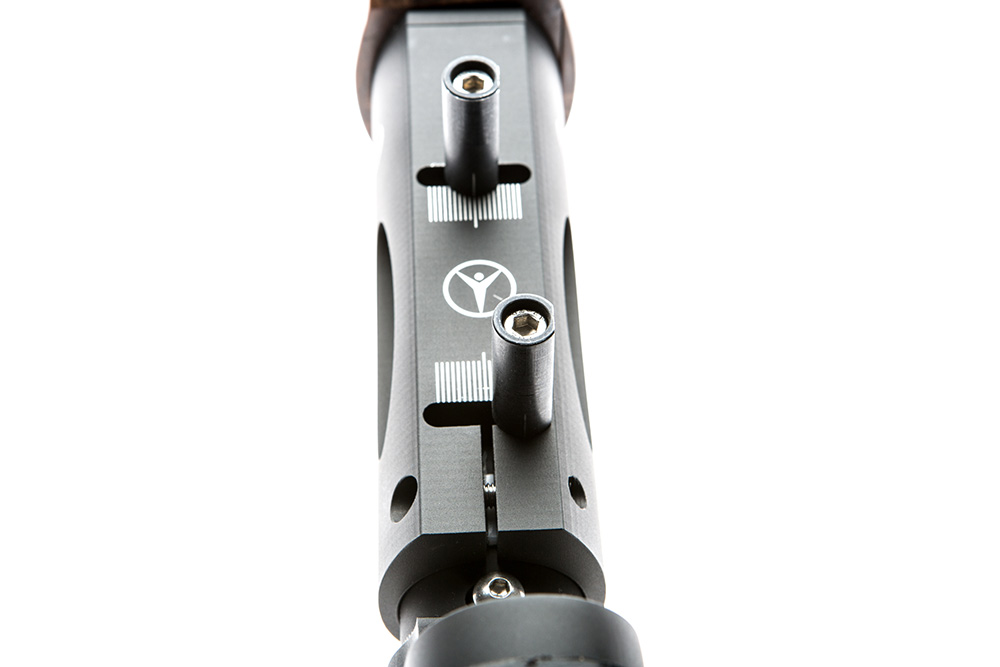

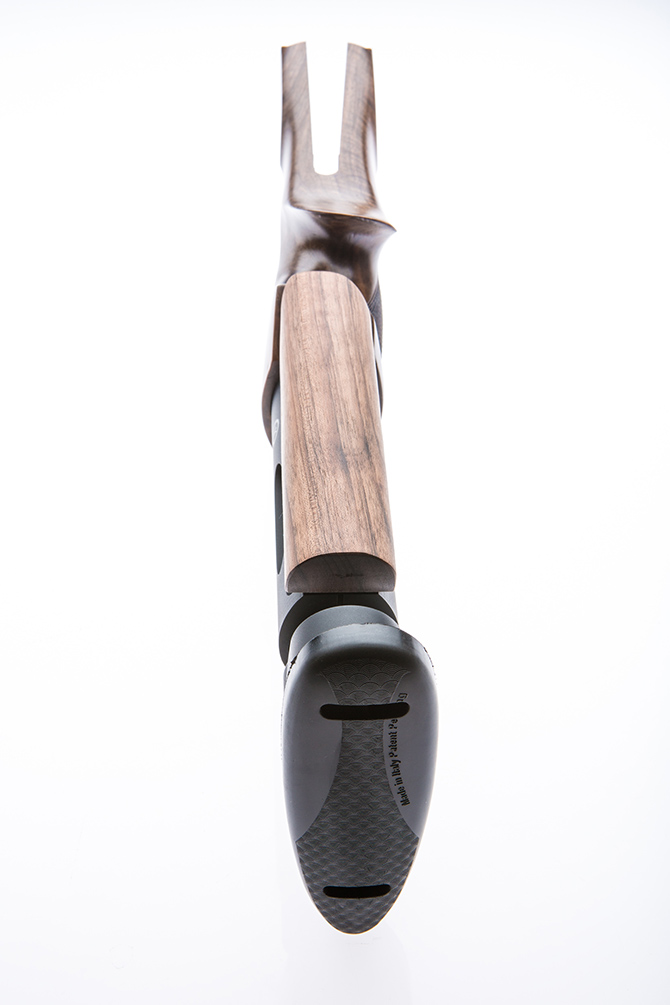

Фрезерованный аллюминий

4

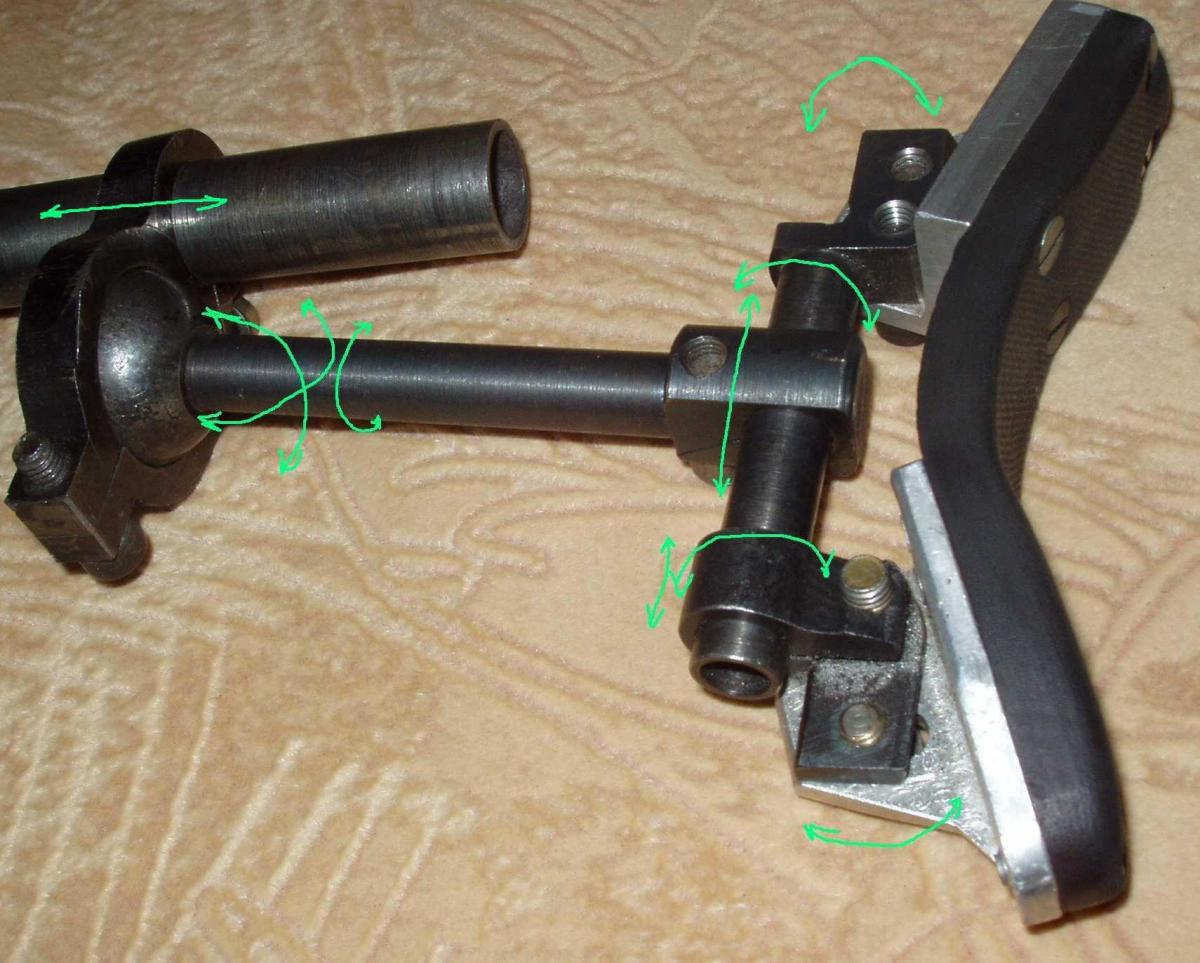

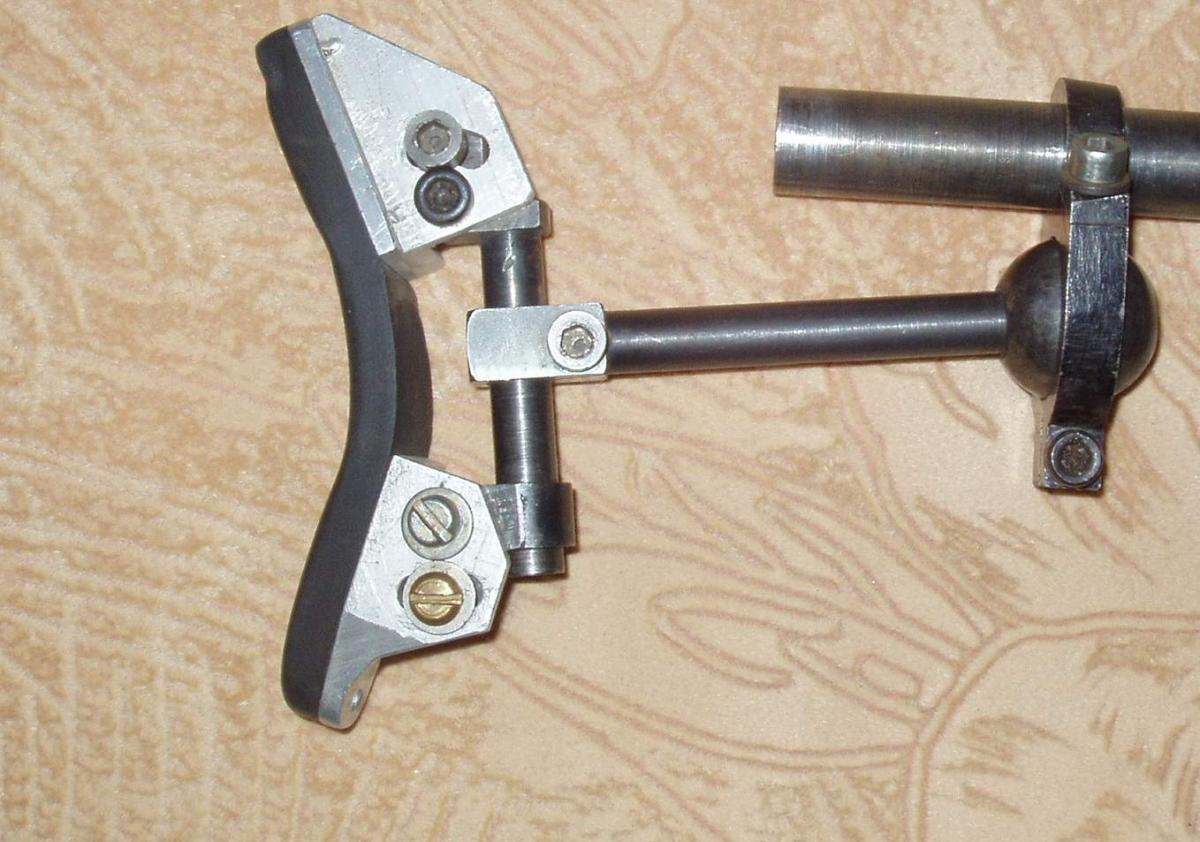

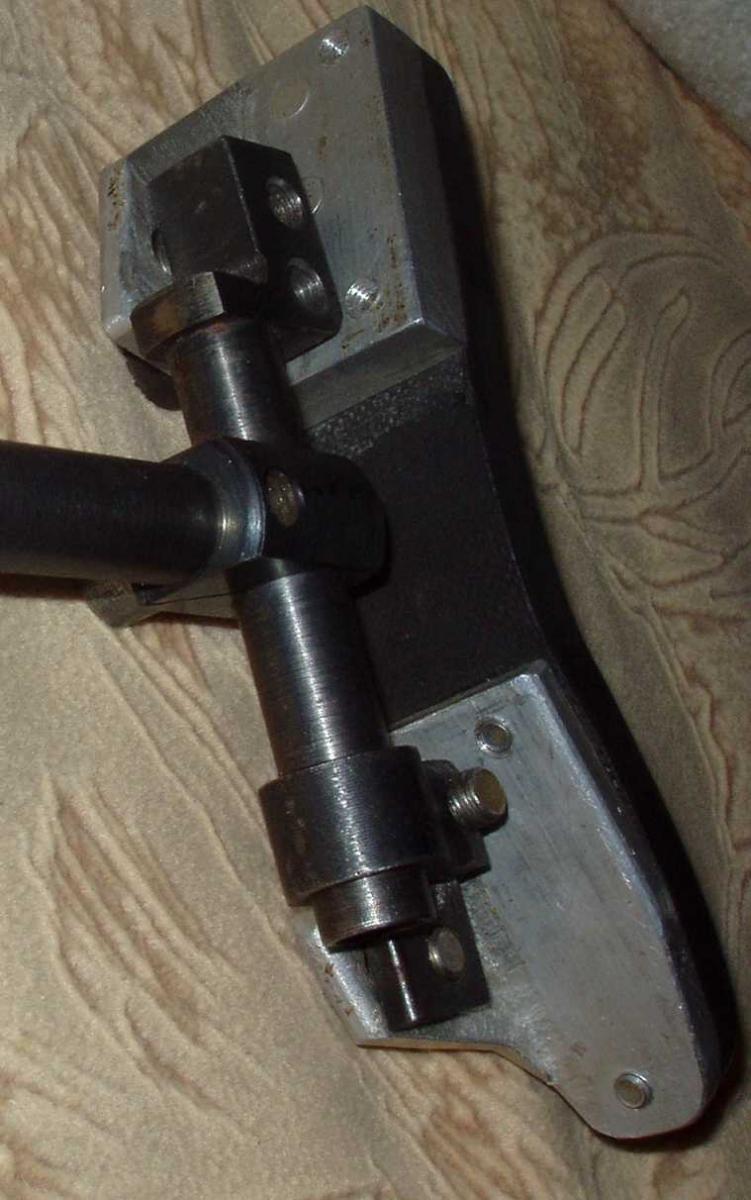

Шаровое соединение при помощи шара.

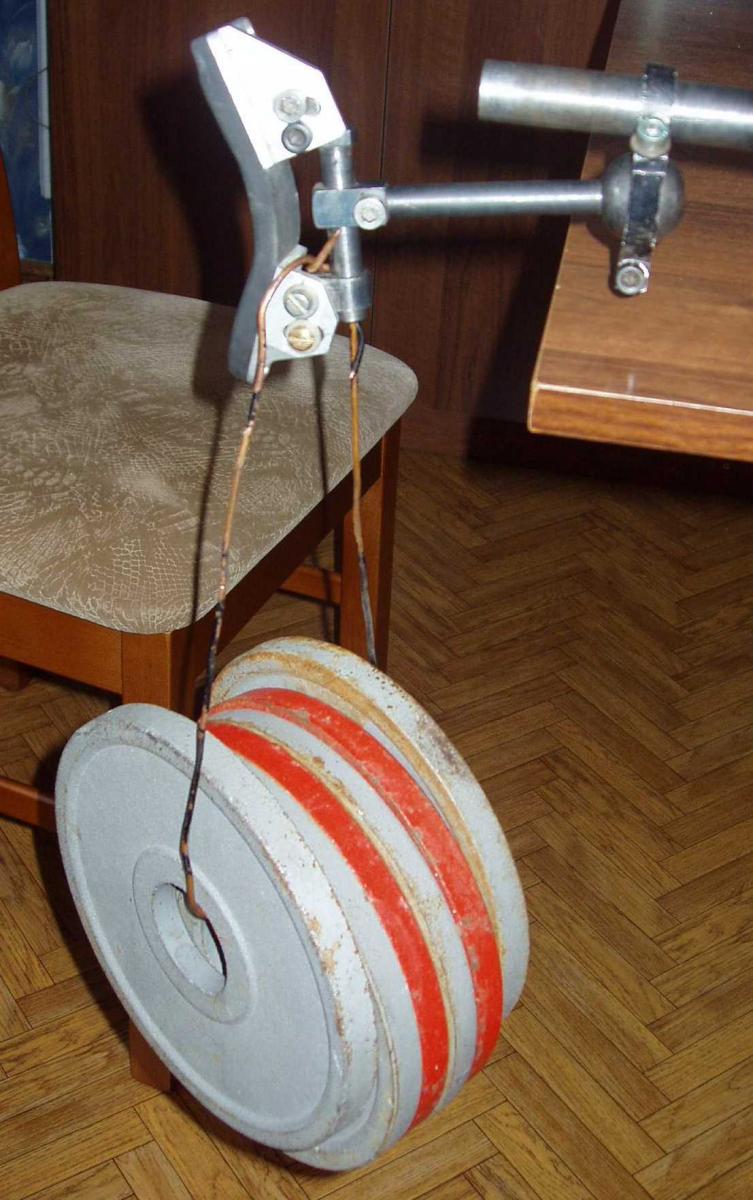

Держит нагрузку приличную видно даже на фото. Соединение сделано при помощи шара.

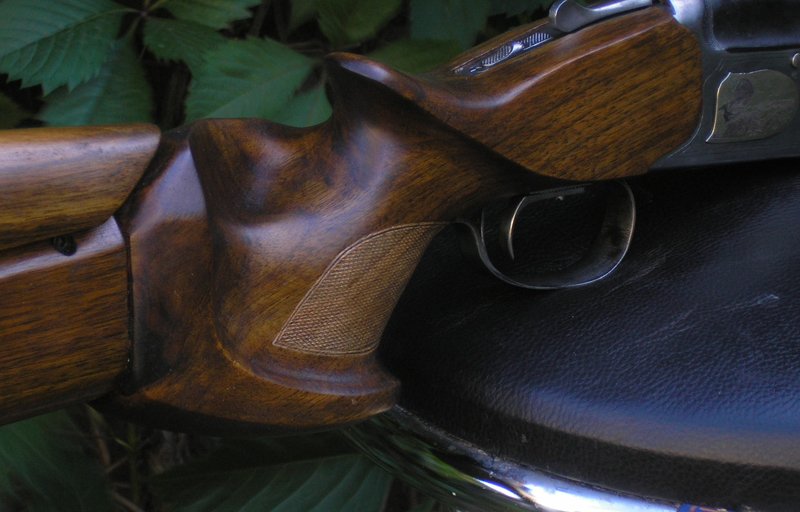

Для меня остаётся загадкой как врезать несущую часть(хребет) конструкции в колодку ружья(двустволки).Если присмотреться к фото прикладам (аналогичным тск) изготовленными вручную,то видно что рукоять сотоит из 2 частей и к фото был добавлен коментарий.

Ручку можно снять и приклад останется не тронутым тк конструкция врезана в коробку ружья



[Arcticfox]

Для меня остаётся загадкой как врезать несущую часть(хребет) конструкции в колодку ружья

Если под колодкой имеется в виду ствольная коробка, то никак. "Хребет" крепится стяжным болтом к коробке через переднюю часть приклада.

перфорированная пластина

Есть риск что она потеряет устойчивость и сложится при ударе.



[dry]

Arcticfox,
Перфорированная пластина отпадает.

Крепление в данных системах происходит явно не к дереву а некой железной платформе,которая уже потом болтом притягивается к ствольной коробке.

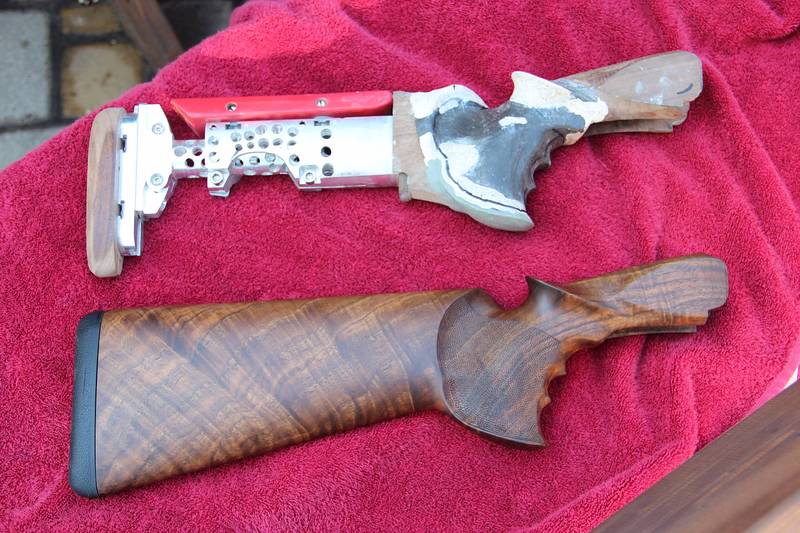

из фото примерочных прикладов видно что дерево это просто фальш накладки ,не более..

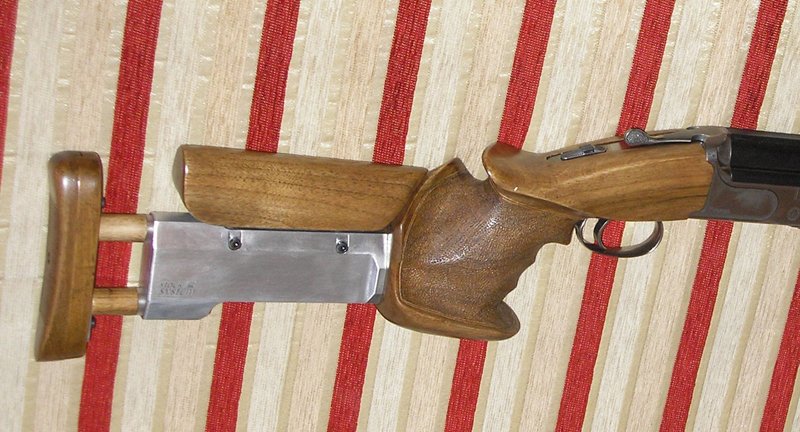

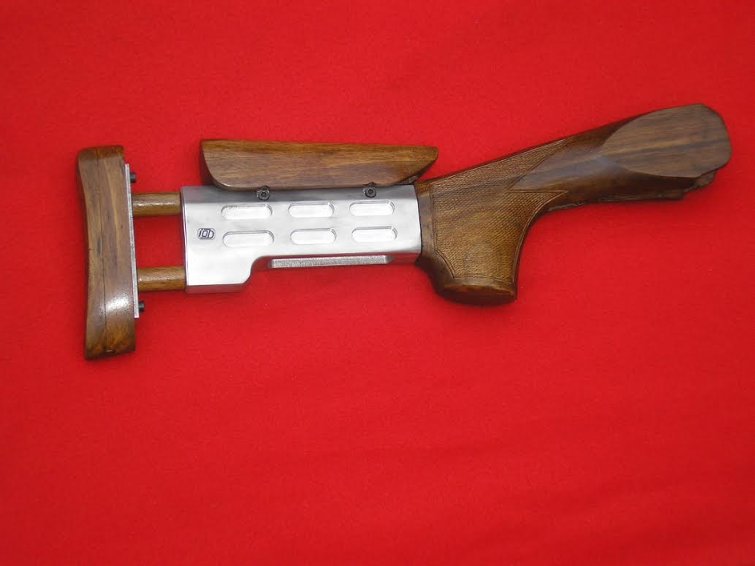

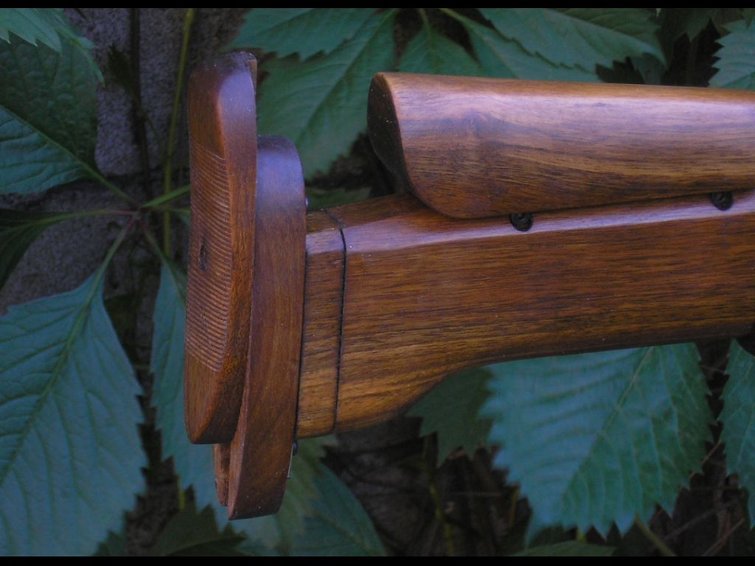

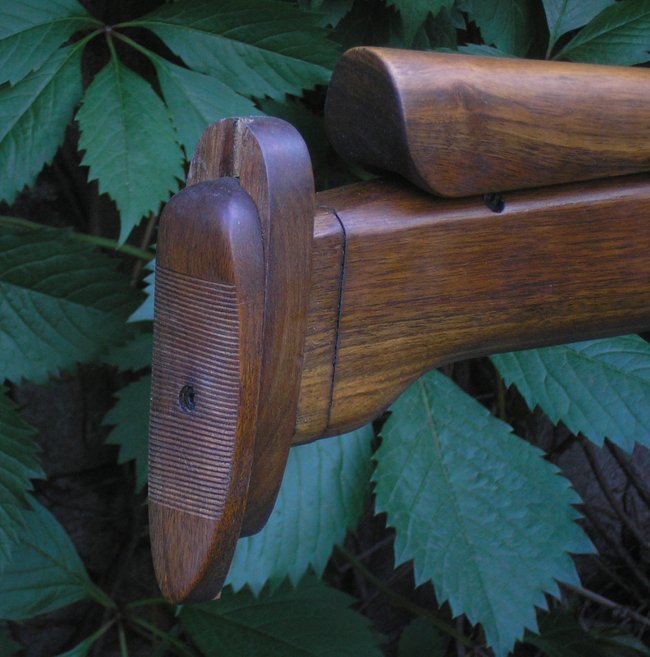

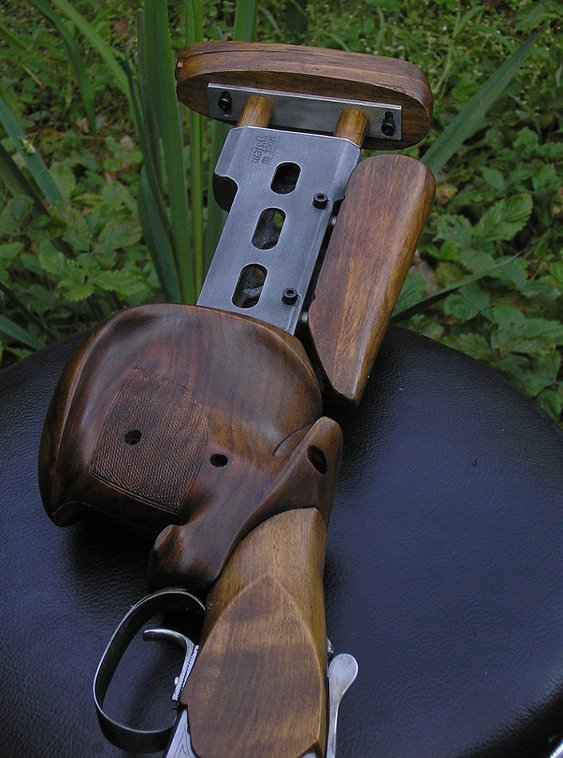

Да же здесь видно дерево это просто накладки,цвет текстура явно другие.



[dry]

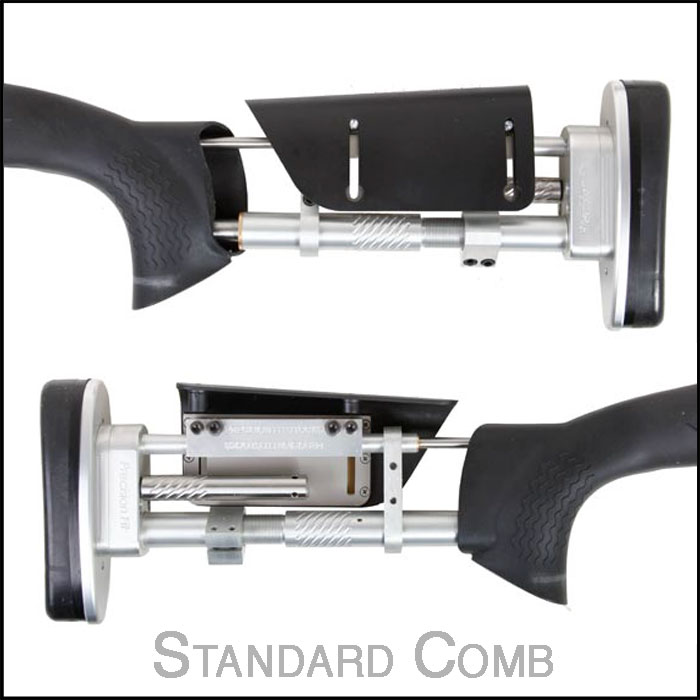

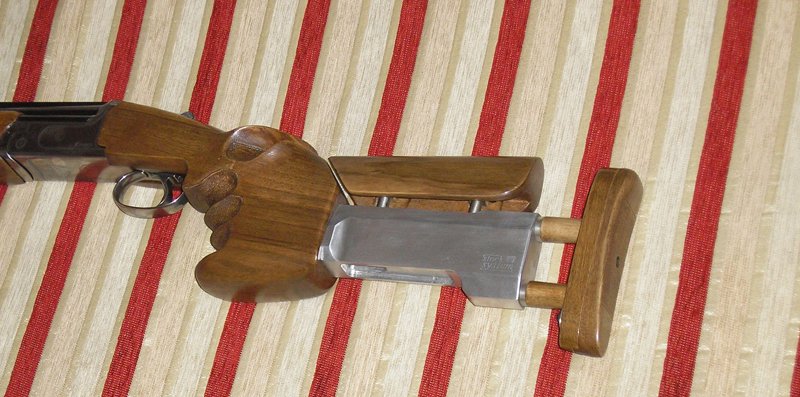

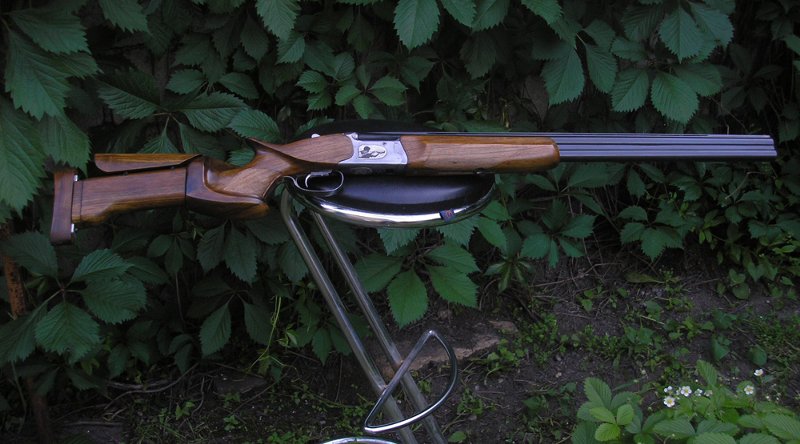

Вот в таких системах как эта явно дерево имеет несущую функцию

В такой для меня загадка,думаю пластик не выдержит нагрузки



[Arcticfox]

Вот в таких системах как эта явно дерево имеет несущую функцию

Это просто кажется. Тут точно так же основной узел притянут к коробке болтом через прокладку в виде шейки с рукоятью. Если так не сделать, то при разрушении деревянной части стрелок гарантированно травмируется.
