Стационарная антенна для портативной рации

[SSmoLL]

А че не сыграет? Будет запорный дроссель.



[Andrey Ekb]

Будет запорный дроссель.

Будет, только чтобы от него был толк, он должен был бы быть под антенной, но там уже есть стакан.
А в том месте, где он (дроссель) есть - он ничего не делает.
Вот никто ни полслова не говорит про соединение-переход с фидера на джампер к рации, а ведь он похож на два PL-259,
соединенных бочкой SO/SO-239. Вот здесь заметные потери могут быть! Здесь пойдёт любой разъём, кроме UHF!



[Маркони]

Будет запорный дроссель.

запорный от чего?



[pomeha78]

запорный от чего?

от запора



[Tayga]

з.з.ы. 1. "висение" рации на разъеме может плохо закончится...кто-нибудь случайно зацепит и дёрнет....в итоге можете в лучшем случае вырвать кабель, в худшем - заломать разъём.

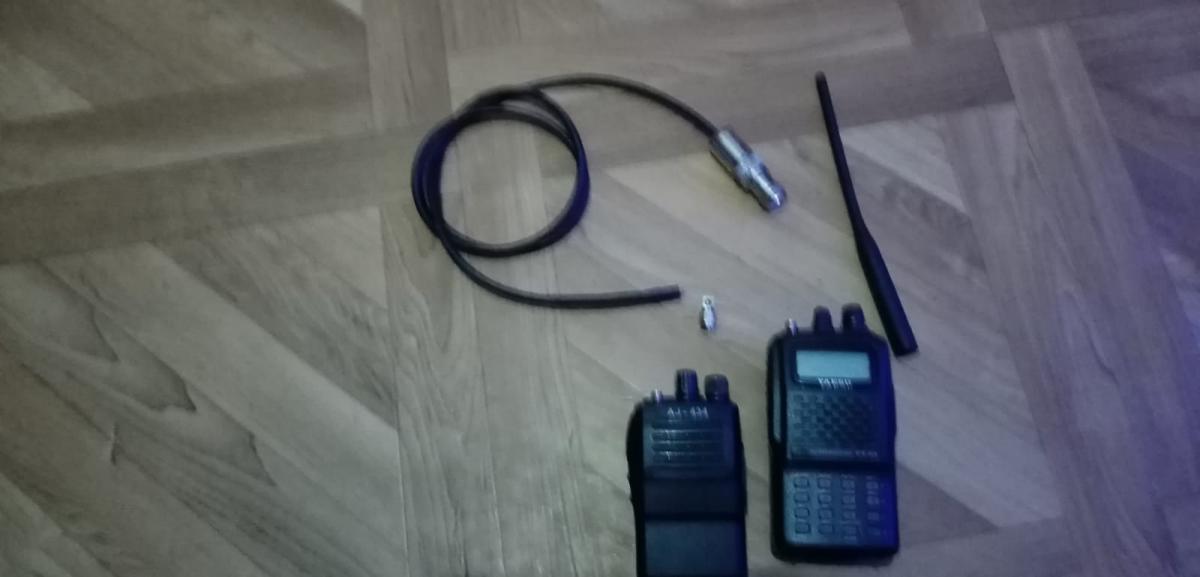

Вырвал кабель из штекера/наконечника,
подскажите как этот разъем называется маркируется, нужно чтобы накручивался заместо антенны на рацию Yaesu FT-60R.



[Маркони]

SMA-Male, если не изменяет склероз



[Tayga]

Да, Игорь RV1CJ, который делал этот кабель ответил сейчас так же,
только они есть пата и мама, мне нужен где штырек посередине, это как именно маркировка?

--- Добор поста---



[Маркони]

Я и написал: male ( штекер, на кабель, обжимной или под пайку)
Если бы разъем был «женского» рода, то маркировался бы как female
Путеводитель по sma-разъемам: https://www.radiolab.ru/ru/attach_file/smaradiolab.pdf



[Tayga]

Я заказал! https://www.ozon.ru/product/razem-s...-dyuyma-3-6-futa-11-sm-374384301/?sh=7S9nQYXh
Но свой теперь перепаяю на SMA femali, он вроде должен подойти на Баофенг.



[SSmoLL]

Читал я долго и внимательно и понял, что советов много, а выбрать надо один. Скажу о своем опыте, правда не в карелии а в лен области. Советовать 70см диаппазон не буду т.к. это не законно. Остается 433 и СиБи. У Вас как я понял уже станции есть и они 433Мгц диаппазона. У меня есть Бао и Мидленд, на обоих заменил штатные антенны на более длинные(в и-нете найдете). К стационарной(в ГАЗ 66) прицепил Самодельную антенну и кабель RG-58.(можно купить 5/8) ибо жаба душит. Ну и есть у меня две станции СиБи Беркут803. Так Вот. Если лес мокрый после(во время) дождя, то UHF диапазон - мертвый. А так в пределах 3-4 километров работаем. СиБи ловят гораздо дальше, но таскать их не все любят. Мой Вам совет, цепляйте все что купили и как задумали и не парьтесь. По поводу кабеля скажу так - с медной плотной оплеткой хуже в этом диапазоне чем с оплеткой из фольги и мягкой изоляцией(внутренней).Выглядит как порно, но потери и цена меньше. Ну и согласовать антенну по КСВ, конечно надо, тут без базара.



[Tayga]

У меня сейчас портативка FT60R (из за своего веса работает как стационарная) которая должна выдавать 5вт с антенно comet gp3 на мачте 10м, гарантированно покрывает 7-8 км (может, чуть больше), это мало, но я нахожусь на озерах и перепад по высоте до 30 метров, если я от воды подымаюсь на возвышенность (холм, гряда), то могу общаться уже на 15-18км. КСВ на антенне не настраивал. Я сейчас описал двухстороннее общение, на прием "стационарная" yaesu принимает и за 30км, но при этом ее за 30 км никто не слышит... Это все про диапазон 433!
В диапазоне 143 смело можно накинуть 1-2км.



[Tayga]

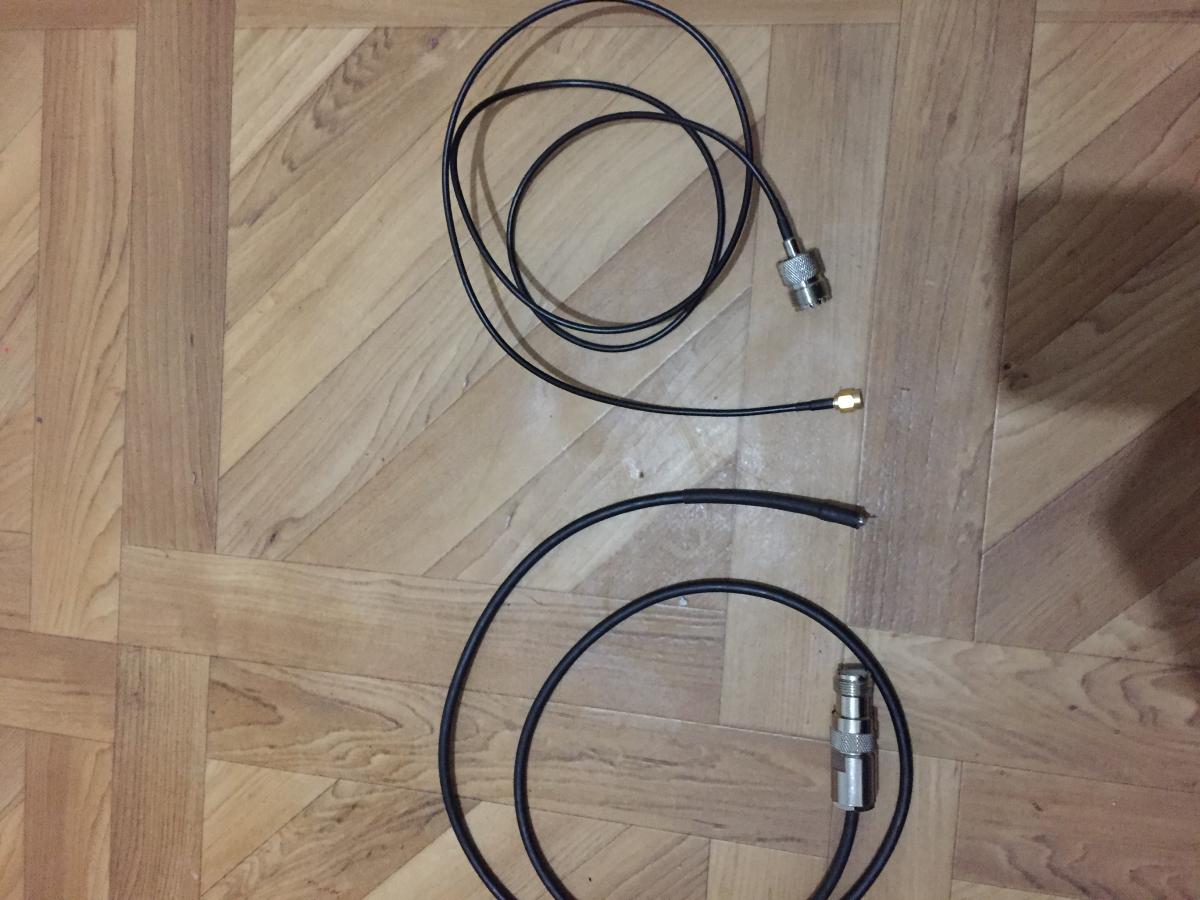

Получил кабель из китая, боюсь взять в руки порвется... такой тоненький это ужас..
Новый кабель из китая 3мм диаметром.



[pomeha78]

Сомневаюсь, что он "супер" и наверняка марка неизвестна.



[Евгений Борис]

Новый кабель из китая 3мм диаметром.

Так при таком диаметре у него ещё и потери будут немалые. Так мне кааца...



[Маркони]

и наверняка марка неизвестна.

Под SMA разъемы подходят как правило 2 марки кабеля, это RG-58 (и его клоны типа РК-50 диаметром 5-6 мм) и RG-174



[pomeha78]

Ну так пишет же что диаметр порядка 3мм...уж явно не 58-ой.
Rg174 если не ошибаюсь, в два раза хуже rg58-го и в три рк50.
А если китайский клон, то там



[Маркони]

Rg174 если не ошибаюсь, в два раза хуже

В полтора, если не изменяет склероз. 30 дБ против 20 дБ на 100 м., 150 МГц. Но при длине пигтейла порядка метра, потери будут ничтожны. Вопрос лишь в механической прочности на разрыв, но тут тоже вопрос такой.. Сдуру, как известно, можно и куй сломать. Пока можно поставить и кетай, а со временем заменить его на нечто более прочное.



[pomeha78]

Так ты смотри полосу 400-600 МГц разговор-то идёт разве не про лпд диапазон?
Рг174 450мгц -66.7 дб
Рг58 а/у 470мгц - 25 дб

Но при длине пигтейла порядка метра, потери будут ничтожны.

тут соглашусь.



[Маркони]

Коль речь зашла тут об RG-58, хочу отметить, что он бывает сильно разный. Rg-58A это полное овно, по сути это сетевой коаксиальный кабель, для передачи радиочастот он непригоден. RG-58C/U существенно лучше, так как оплетка из луженой меди и диэлектрик другой. На 99,9% можно доверять кабелю пр-ва Radiolab, прочие нужно смотреть, обращая внимание на «медность» центральной жилы и плотность оплетки. Лучше, если она двойная. Если жидкая, и разбирается пальцами- в топку такой кабель.
Никогда не имел проблем с кабелями серии РК. Но они в массе своей жесткие, по кр. мере те, с которыми мне приходилось иметь дело.



[Tayga]

Старый кабель пинтгейн, длинной 1 метр, Rexant RG-58A/U coaxial cable 50 OHM 101170 o32M,
по ощущениям мягкий, крепкий, два года эксплуатации, все ок.
только наконечник припаянный вырывал два раза...
сейчас куплю новый разъем, перепаяю и будет опять работать.
хотя китайский все равно буду пробовать использовать!
