Представлю вариант простой и надежной подставки для чистки и обслуживания оружия.

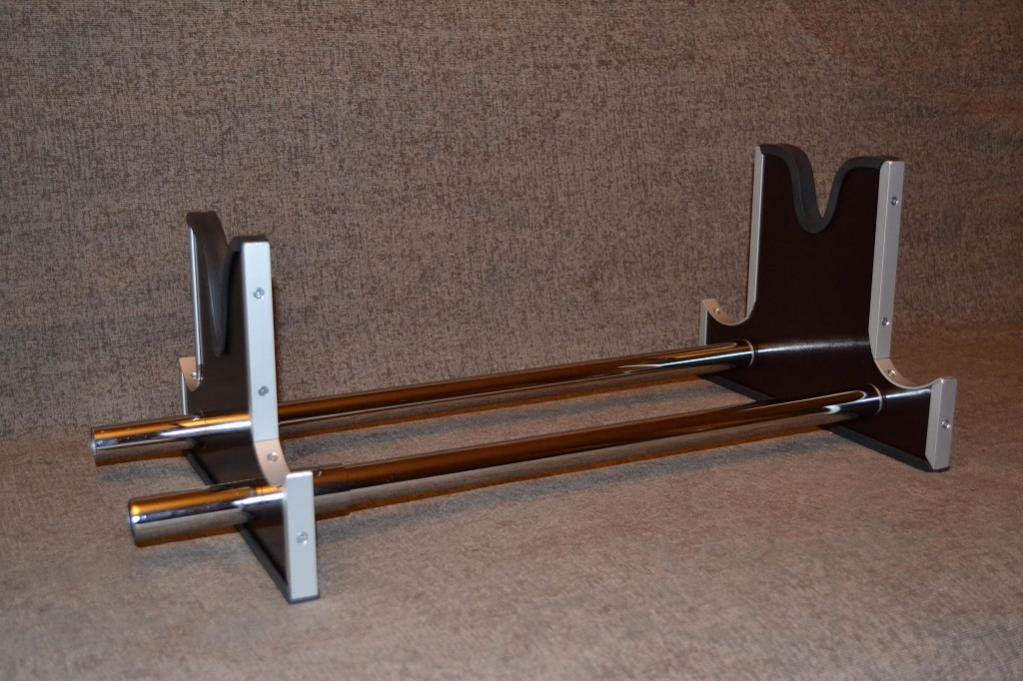

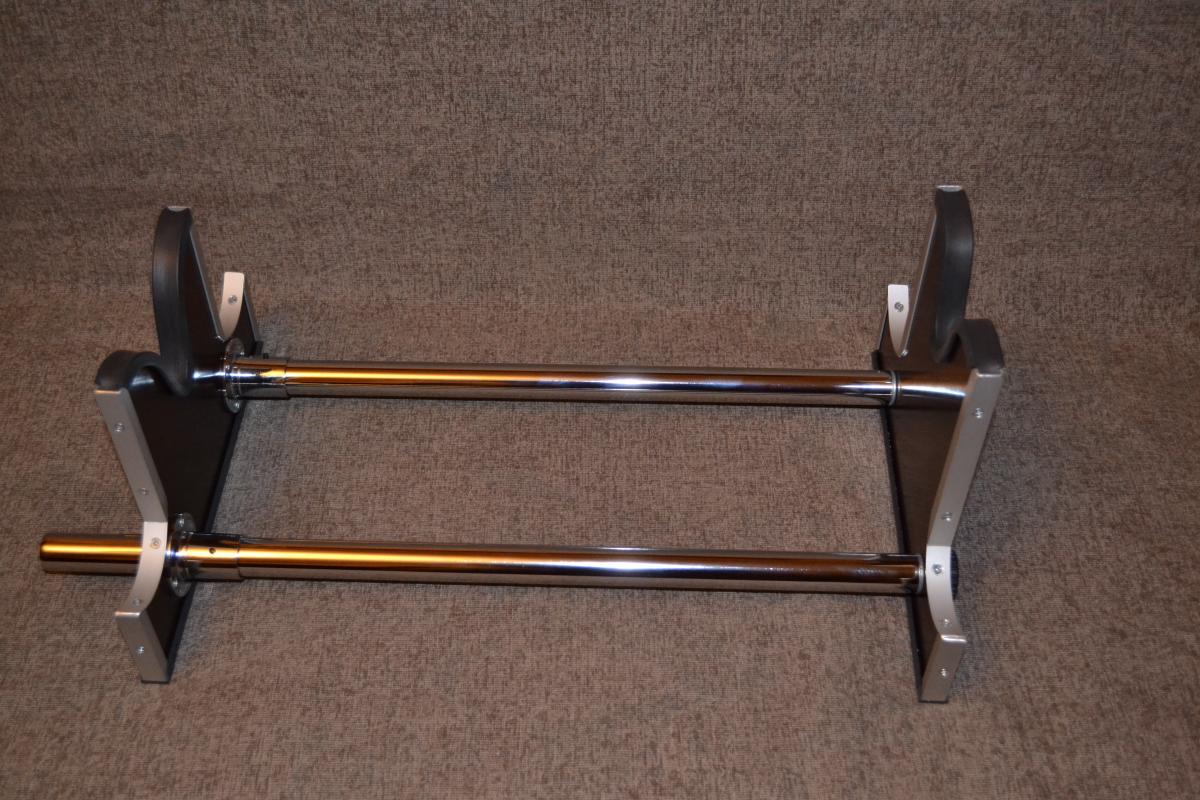

Общий вид:

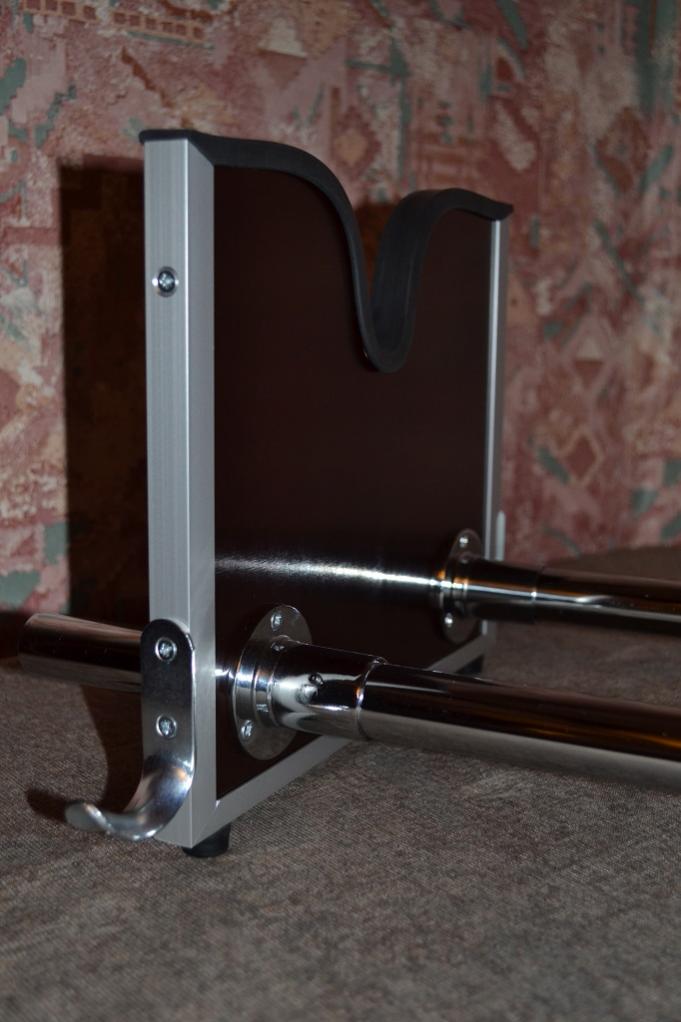

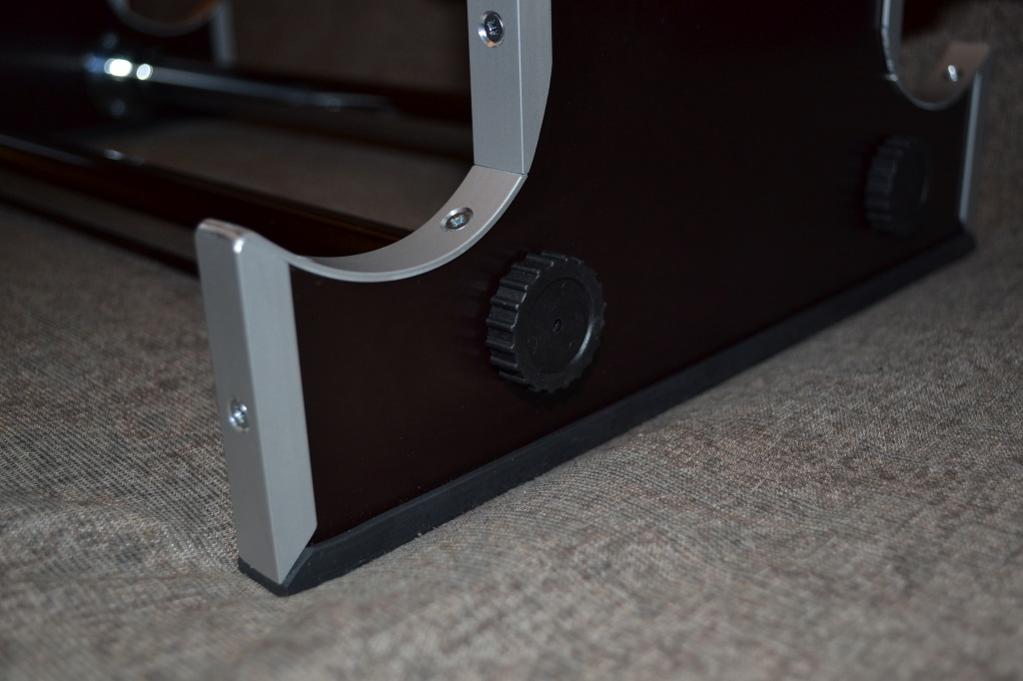

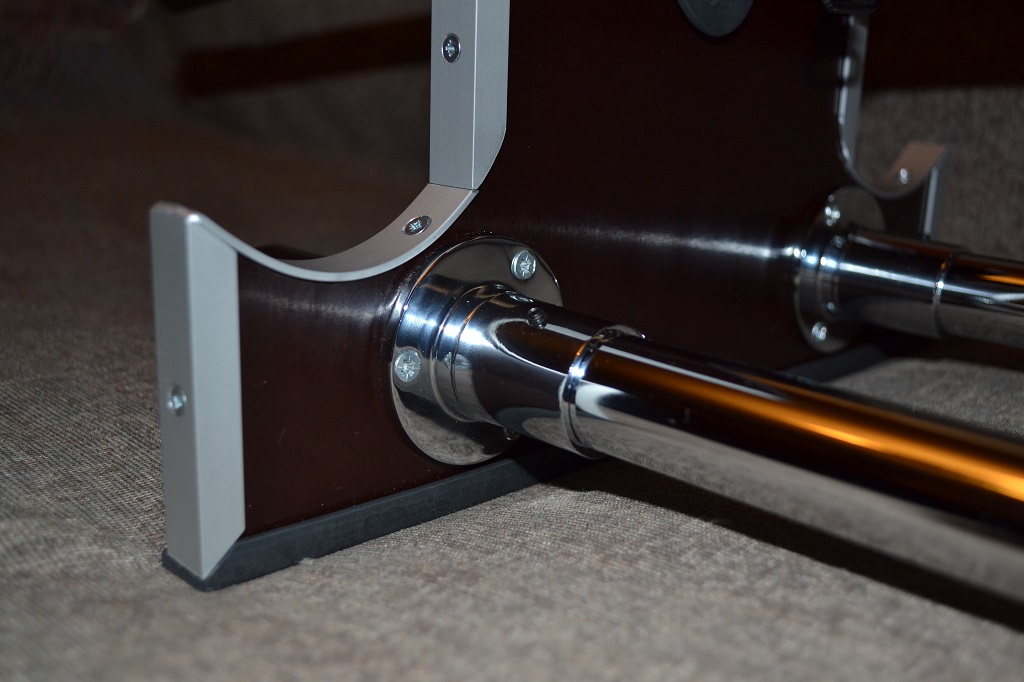

При изготовлении использовались мебельные комплектующие, ламинированная фанера, алюминиевый и п-образный резиновый профиль.

Краткие характеристики:
- габариты: 580х300х220 мм.,
- вес: 1,6 кг.,
- изменяемое расстояние между опорами до 56 см.,
- возможность быстрой сборки и разборки,
- окантовка п-образным резиновым профилем исключает повреждение ложа оружия и поверхности стола во время чистки,
- шомпол можно положить с обеих сторон подставки на алюминиевый профиль.

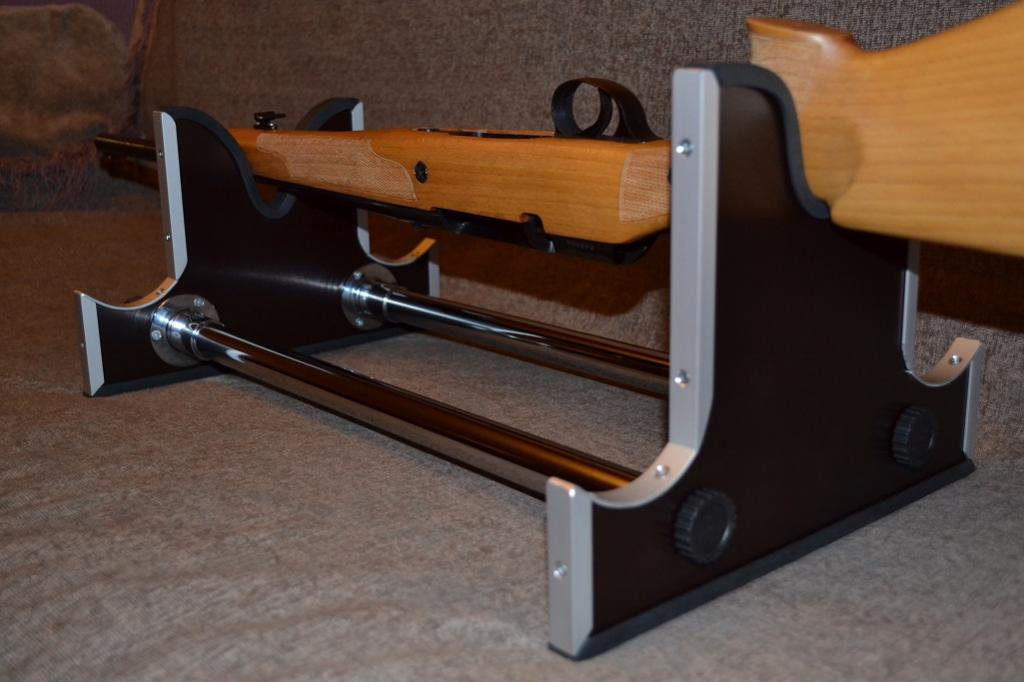

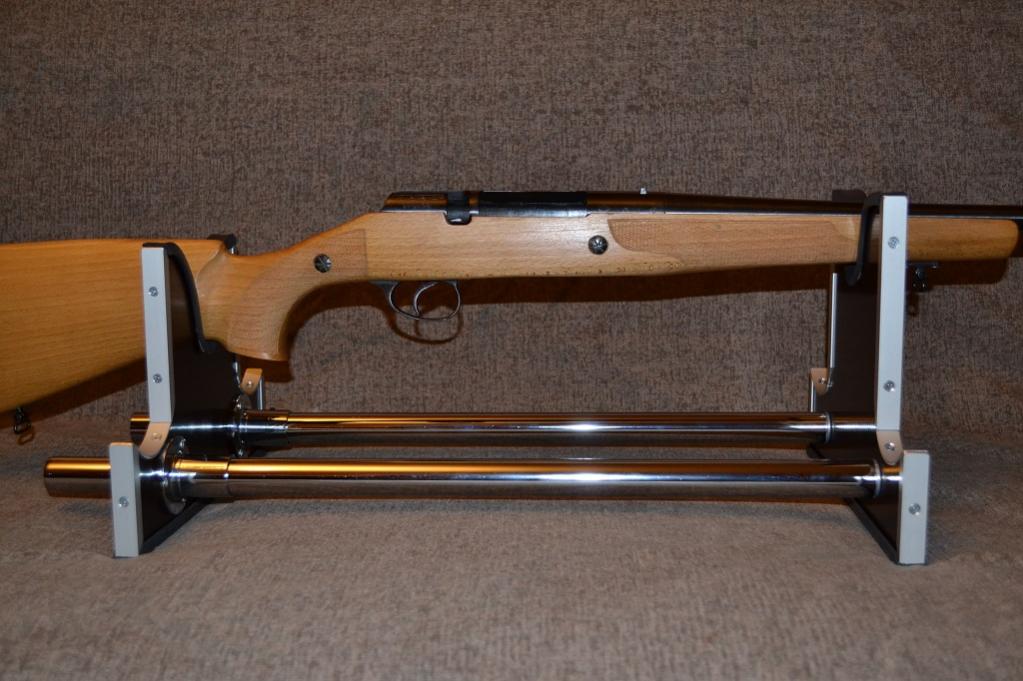

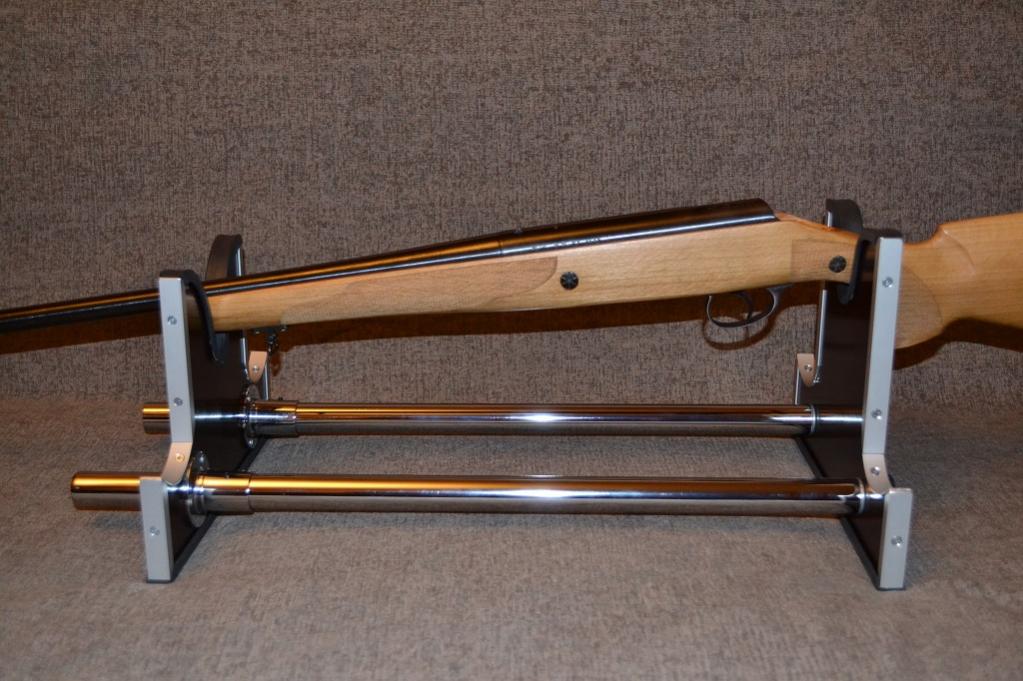

Примеры расположения оружия на подставке:

Время изготовления составит 1-2 дня в зависимости от имеющегося инструмента и навыков работы.


Вложения

  • DSC_0243.jpg
    151 KB · Просмотры: 765
Последнее редактирование:
Отметил в репу! Молодца!!!
Я себе по проще из фанерки сварганил. Уже седьмой год служит верой и правдой!
А где такой резиновый профиль взять?

Представлю вариант простой и надежной подставки для чистки и обслуживания оружия.
Общий вид:
Готов приобрести у вас или поменять на рабочий сотовый Нокия (тема в барахолке), сам сделать не соберусь...:ah:
Как вам такой вариант
http://piterhunt.ru/scripts/forum/showthread.php?t=101858

Последнее редактирование:
Старина Хенк, спасибо, но обмен сейчас не интересен. Да и не стоит она как телефон, это же просто приспособление для чистки :)

Sipa, грамотный вопрос.
Резиновый профиль можно купить на Заводе РТИ, например.
Розничный магазин у них на Обводном недалеко от Старо-Петергофского проспекта.

ВАРИАНТ 2
Итак, для тех кому интересно, представлю другой вариант подставки для чистки оружия.
Кроме регулировки по длине добавилась возможность изменять высоту одной из опор.

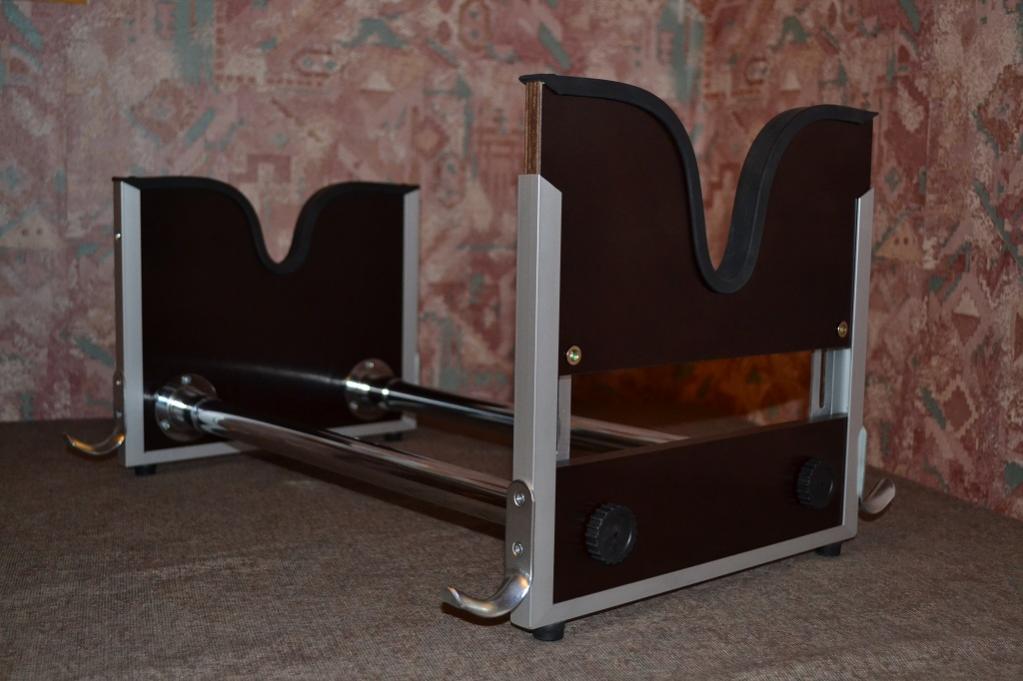

Общий вид:

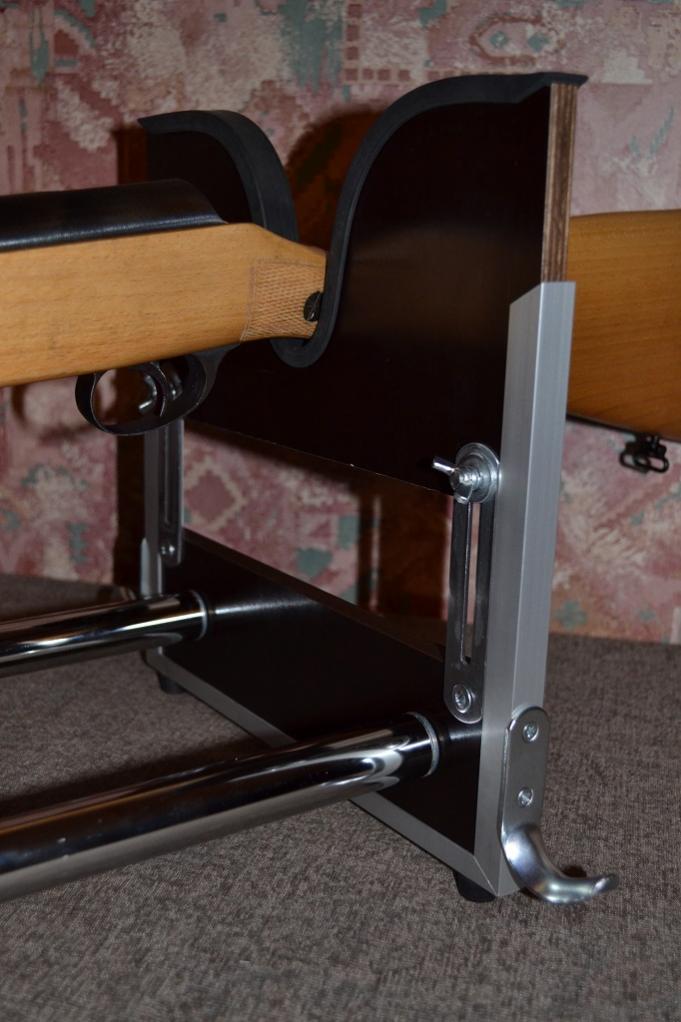

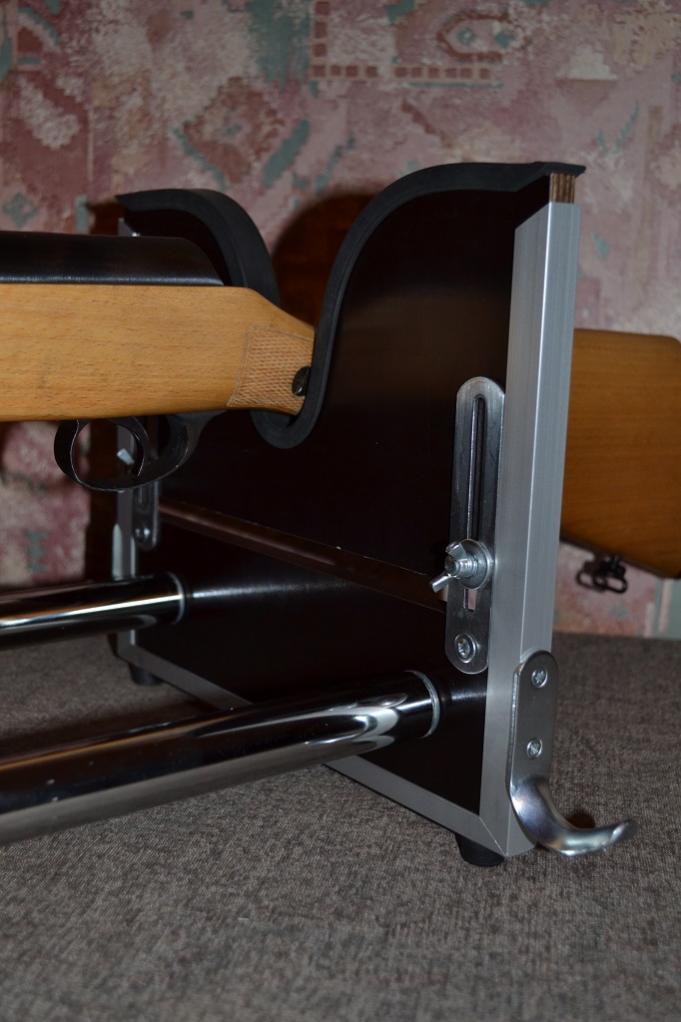

Реализовано это так:
Материалы и общая идея осталась прежней, добавился элементарный узел регулировки высоты, позволяющий менять наклон ствола оружия в процессе чистки.
Что актуально для нарезного.
Краткие характеристики:
- габариты: 580х370х240 мм.,
- вес: 2,2 кг.,
- изменяемое расстояние между опорами до 56 см.,
- диапазон регулировки высоты составляет 6,5 см.,
- возможность быстрой сборки и разборки,
- окантовка п-образным резиновым профилем исключает повреждение ложа оружия во время чистки,
- резиновые ножки обеспечивают сохранность поверхности стола.

По прежнему, подставка доступна для самостоятельного изготовления.

Последнее редактирование:
Вложений нет.

Загрузил фото, спасибо!

А можно заказать? ответ прошу в личку

APchel, ответ в л.с.

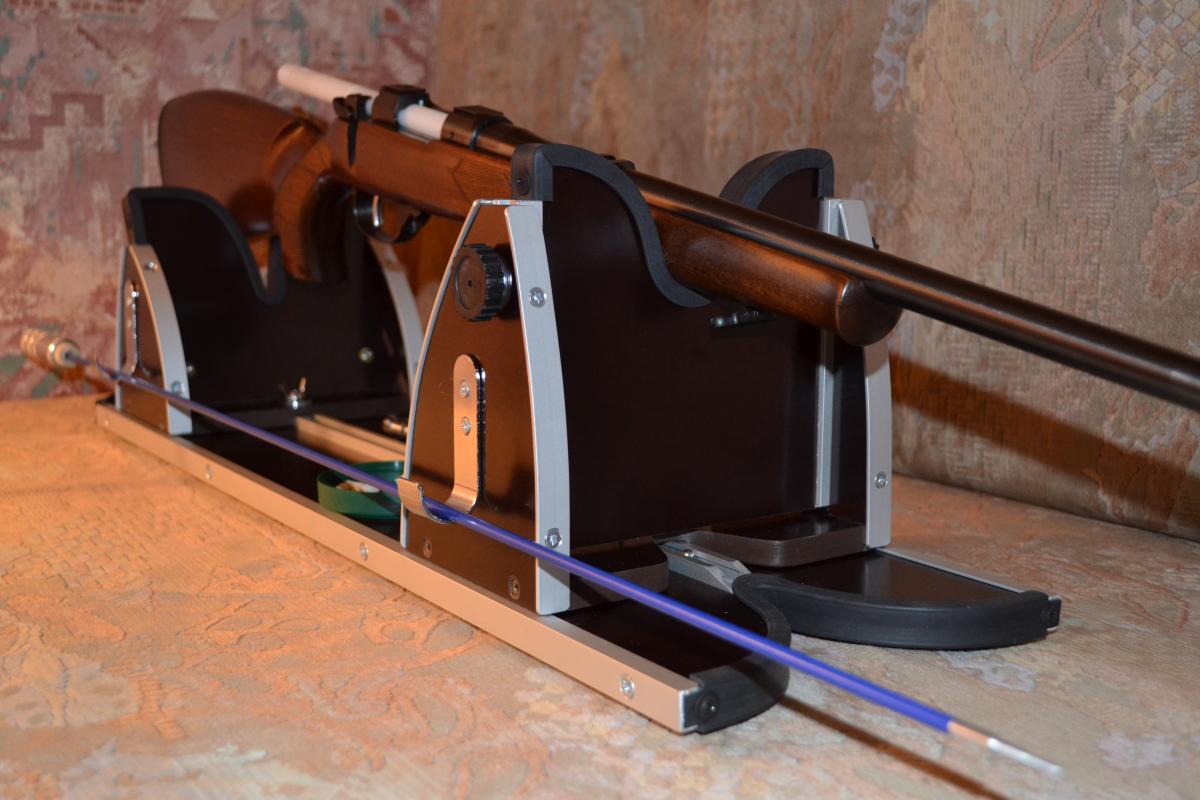

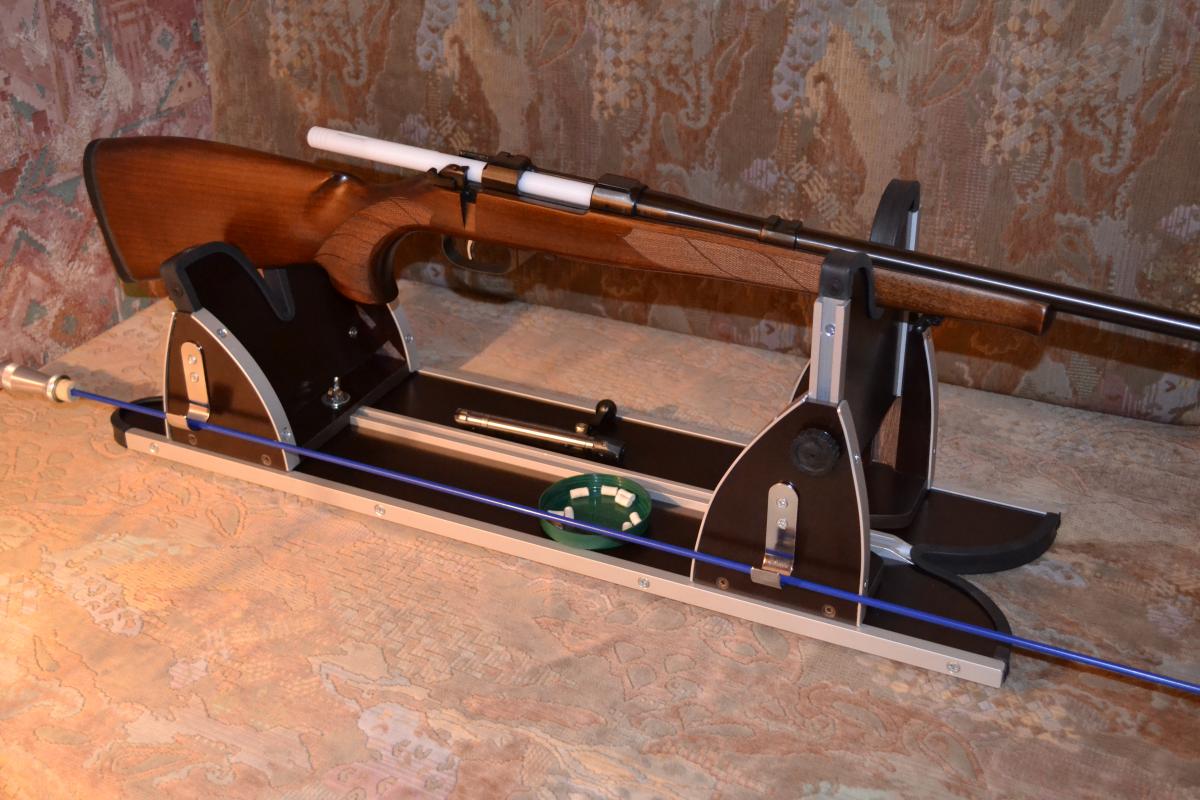

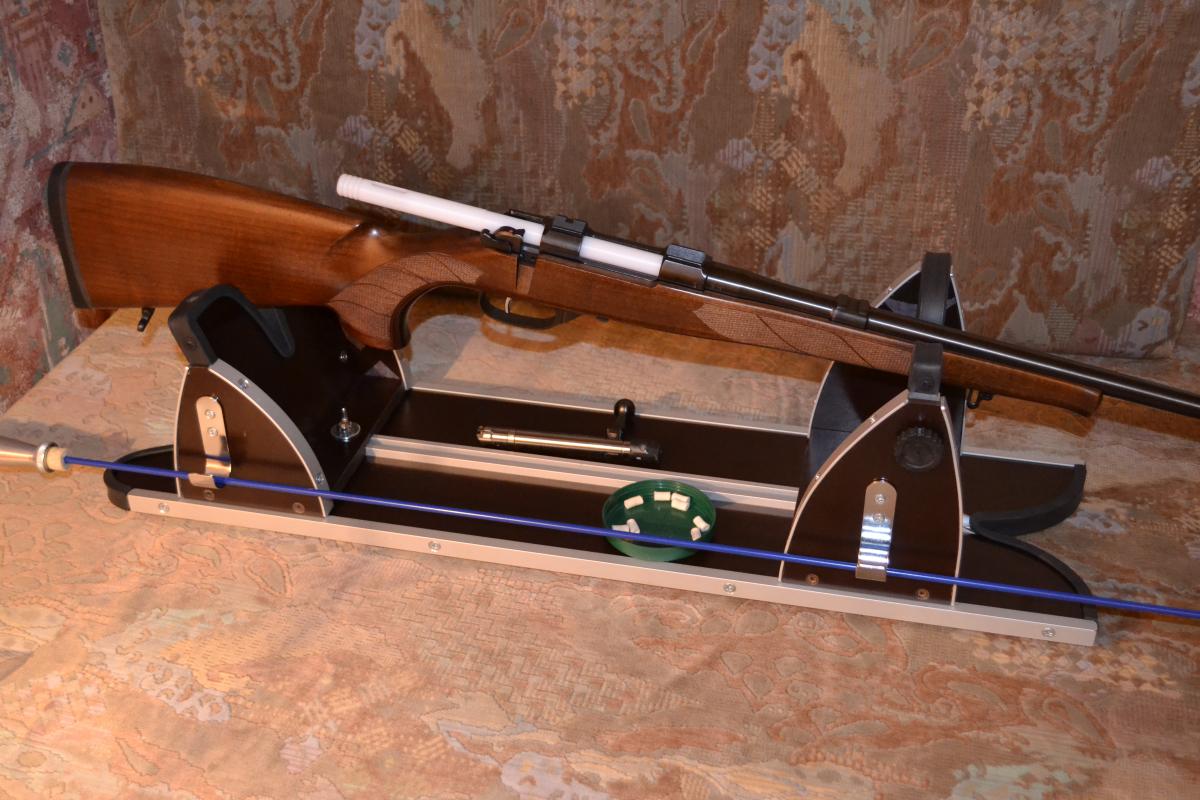

ВАРИАНТ 3

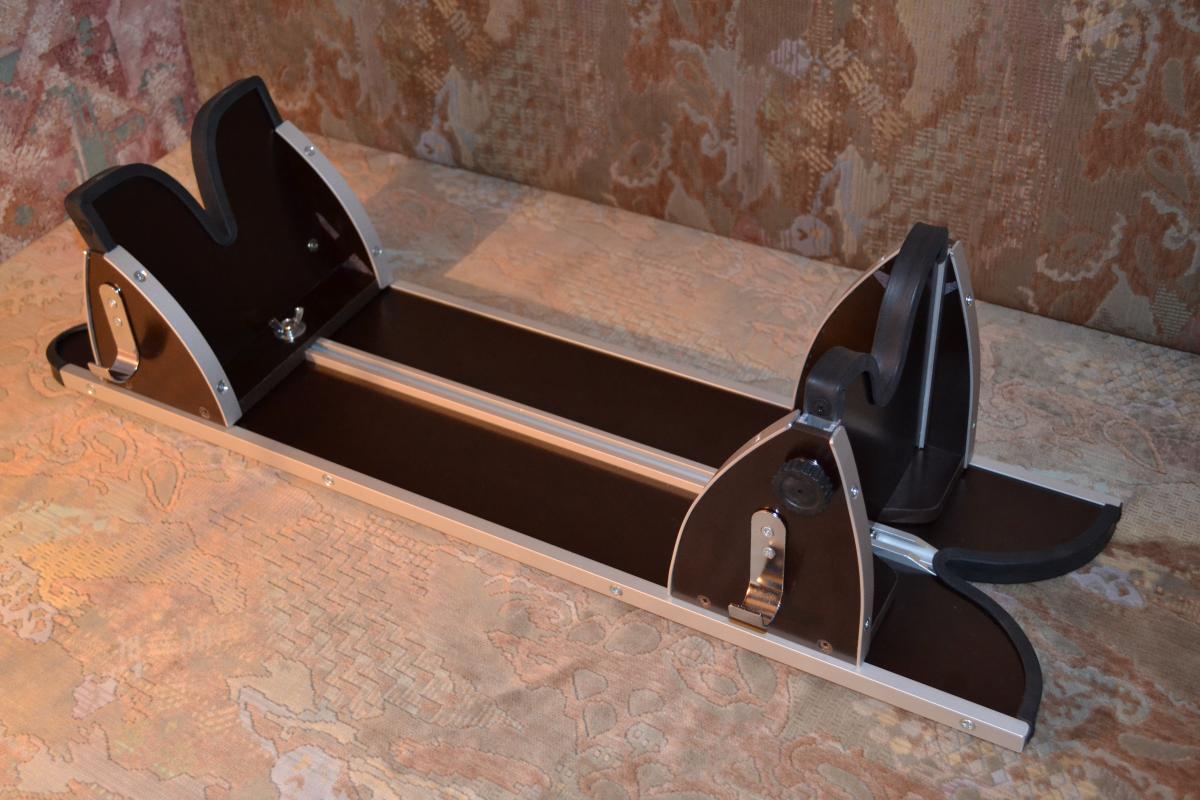

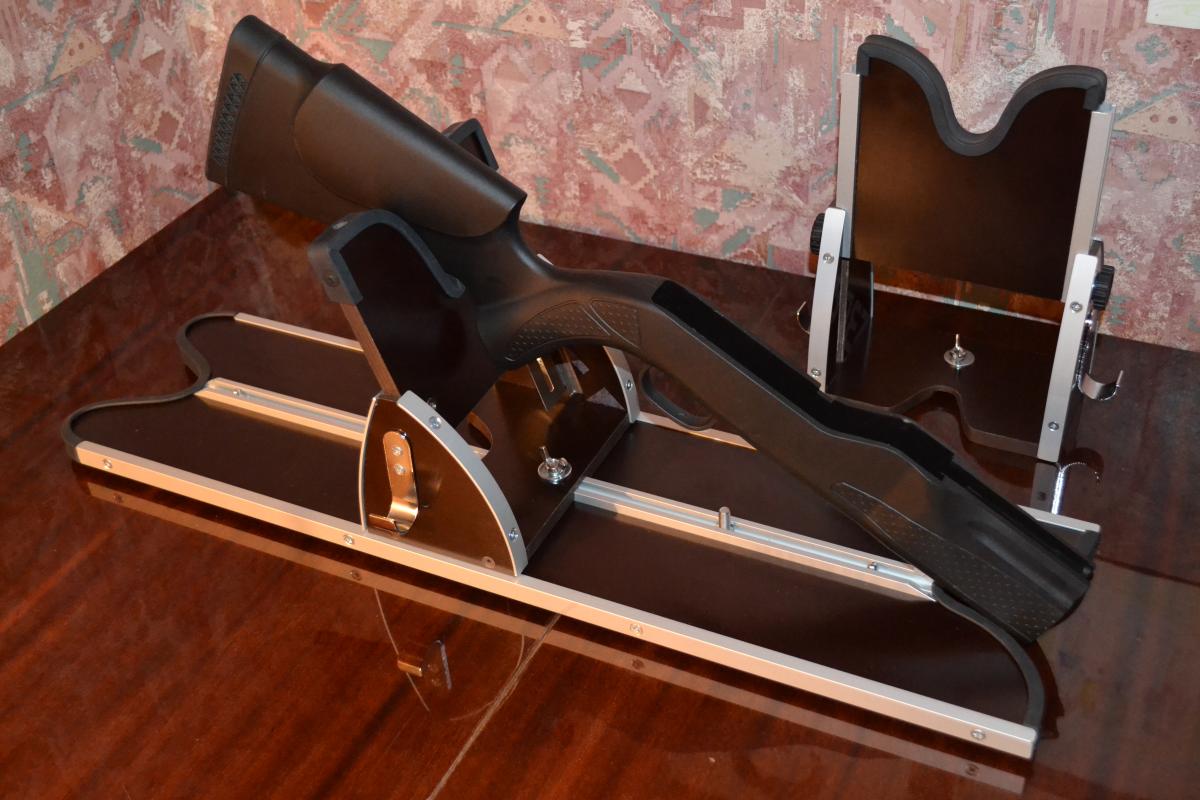

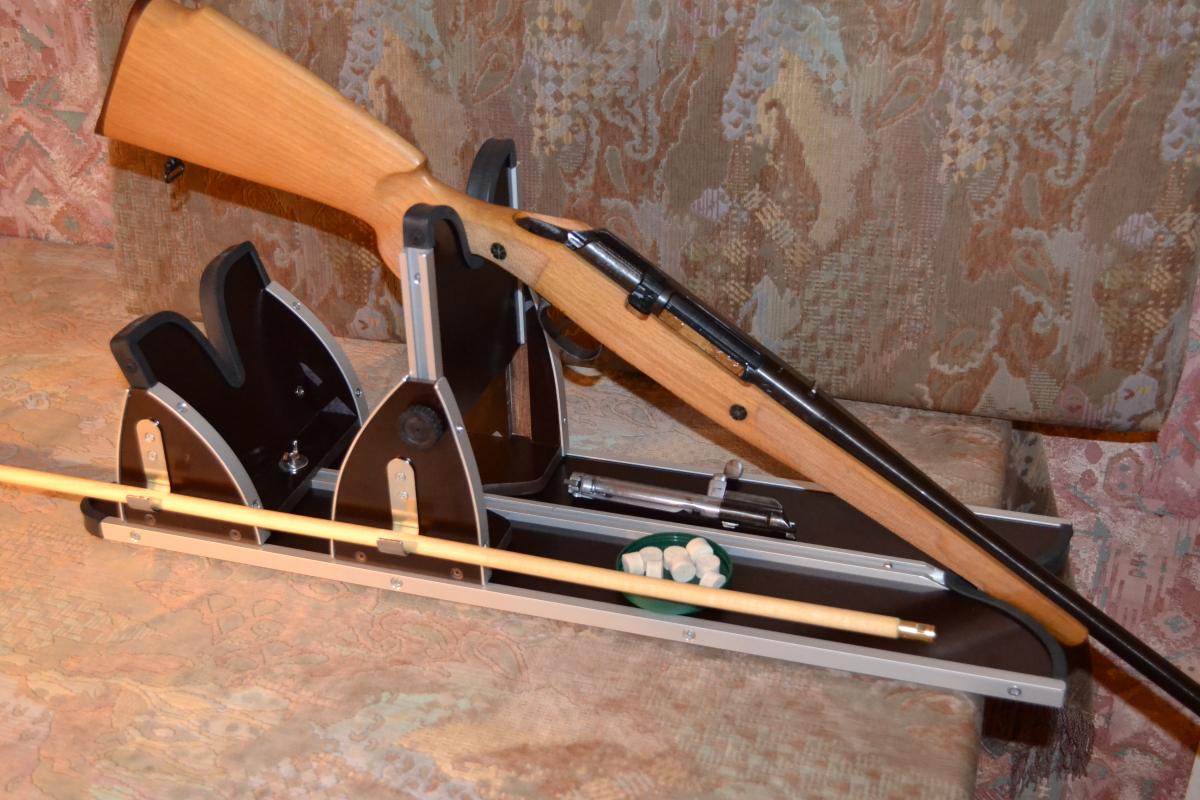

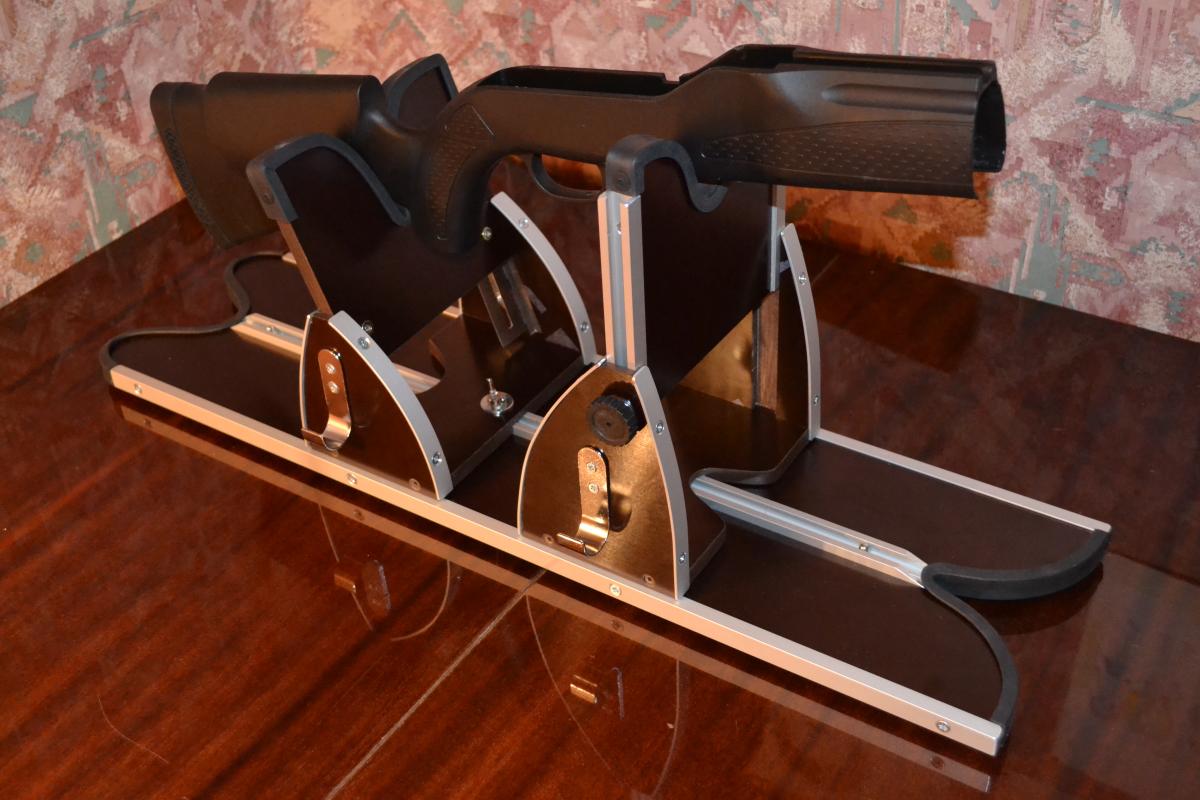

Стационарная подставка для чистки и обслуживания оружия.


Материалы: ламинированная фанера, несколько видов алюминиевого и п-образный резиновый профиль,
Общая концепция изменилась: подставка стала не разборной, но легко трансформируемой.
Краткие характеристики:
- направляющая рельса с профилем T-track позволила изменять расстояние между опорами до 60 см.

- добавилась регулировка высоты обеих стоек:

- появилась возможность быстрой установки и снятия стоек:
- габариты подставки: 760х250х210 мм.
К сожалению, значительно возросла трудоемкость изготовления, что ограничивает возможность массового производства.
Но по удобству использования, пожалуй, это лучшая из моих подставок.

От таких подставок пора переходить к станкам для пристрелки!!! Подставка очень симпатичная!
