Дачный автоматический полив

[xxl]

ну да....такие

век живи...
СПС! к концу сезона стану огородником))



[Molot]

Алеха, что это?

немого ссылку вставить , набери в поисковик (Термопривод) а по сути автоматика открывающая двери парника с утра и закрывающая к вечеру в зависимости от температуры воздуха начало открытие парника 22г.окончательный 26г . цена 1600- 1900р за шт. на парник надо две . Белоруске не бери.



[gp]

Я начинал тоже с термопривода, но он не регулируется по Т и длине хода. Сейчас поставил в теплице открывашку на основе движка от стеклоподъемника и термовыключателя капиллярного типа, как в холодильнике, но с диапазоном регулировки 5-40 град. Работает "на ура" от 12в. Открываются форточки пружиной, закрываются капроновым фалом со вставкой резины.
Вот конструкция, практически все из подручных материалов:

Полив на основе программируемого шарового клапана по ссылке выше - аж 3 штуки уже задействовал, не нарадуюсь...

PS завтра сделаю фото "в натуре" и выложу.
Кстати, для автополива не стал покупать спецшланги, а проложил по периметру теплицы трубу ПНД 25мм, замкнув ее в кольцо тройником с переходом на 3/4". В ПНД насверлил отверстий и натуго вставил в них переходники для микротрубок с капельницами. На зиму ПНД снимать не буду. В качестве микротрубок использовал медицинские капельницы, доставшиеся на халяву год назад. Главный минус этого решения - в прозрачных трубках при редком поливе (помидоры) вода будет зацветать. Поэтому на помидорах поставил дополнительно программу пролива воды по 1 минуте ежедневно.
В другой теплице микротрубки поставил правильные - черные D=4мм, а капельницы заказал на алиэкспрессе зимой - там они по 3р. а не по 10, как в "Агрорус" в СПб.



[gp]

Итак, продолжение в картинках.
На фото в разных ракурсах сам привод, концевые выключатели, пружины форточек и тяги, их закрывающие. В одной из форточек смонтирован блок вентиляторов для активного проветривания в жаркие безветренные дни.

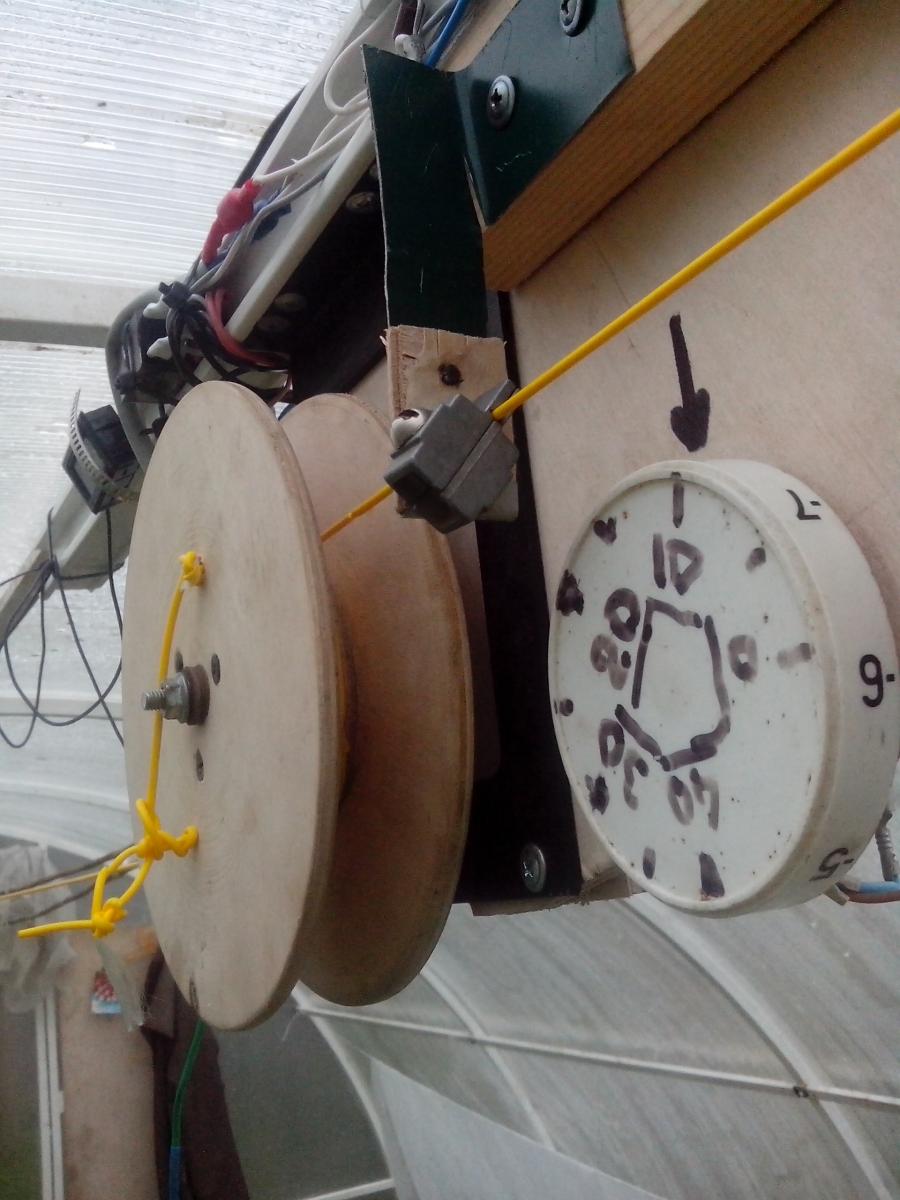

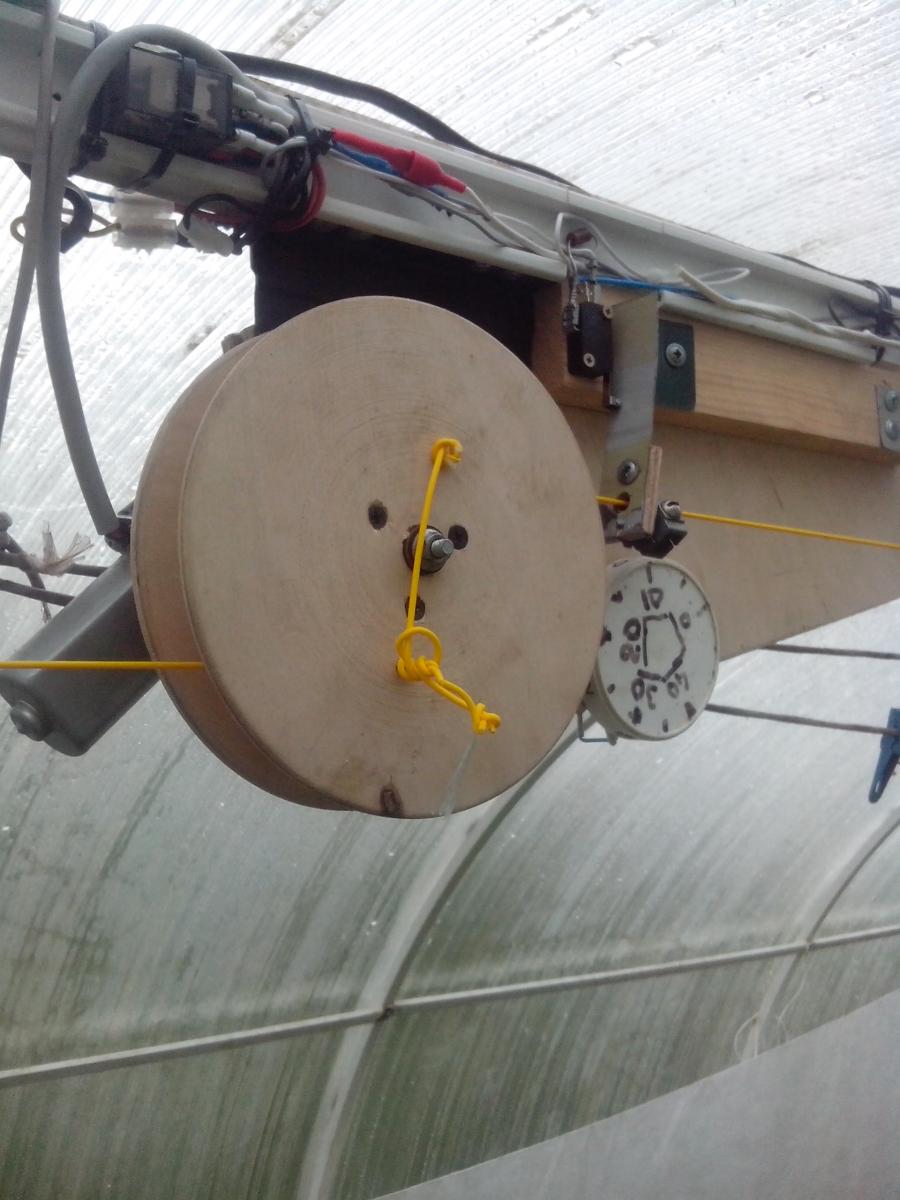

1 - вид со стороны катушки с тросиками
2 - вид снаружи на открытую форточку с вентиляторами

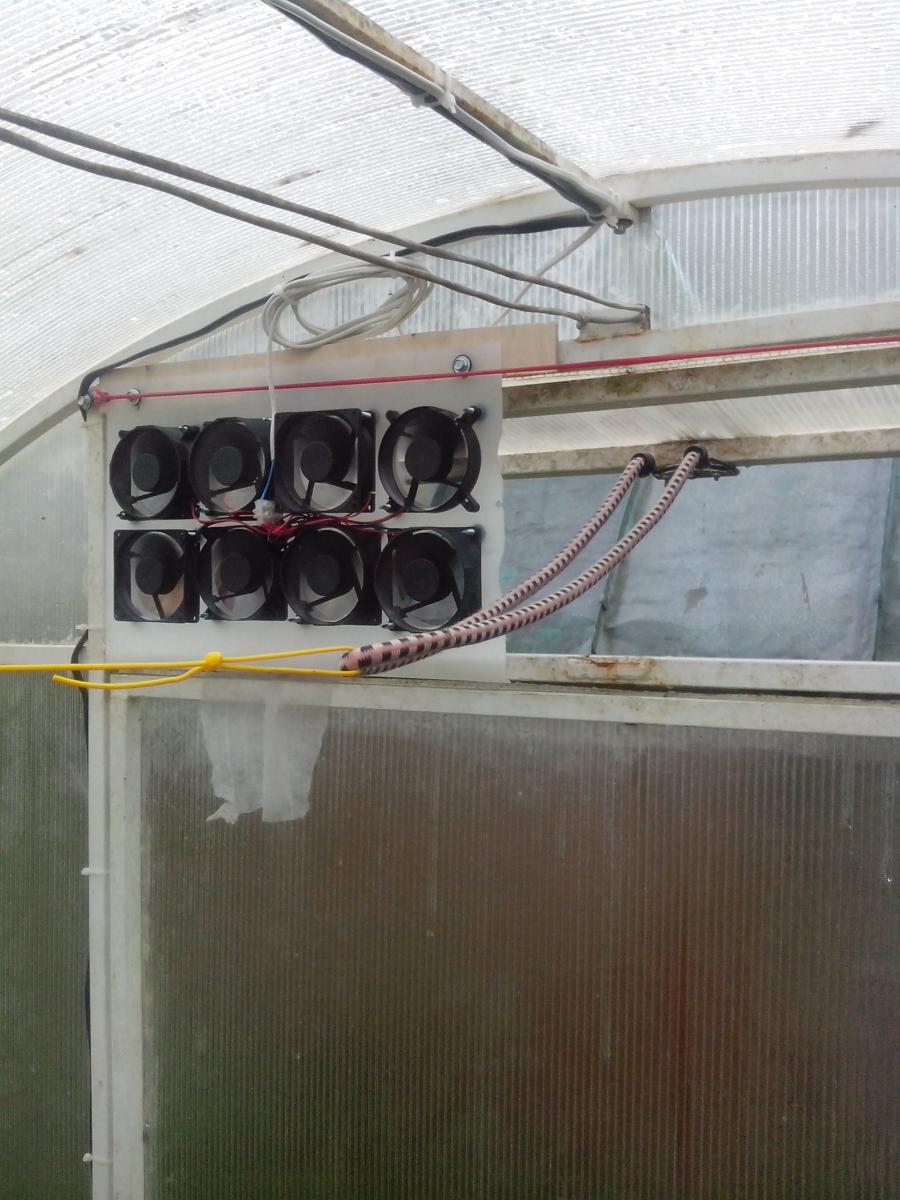

3 - изнутри на ту же открытую форточку

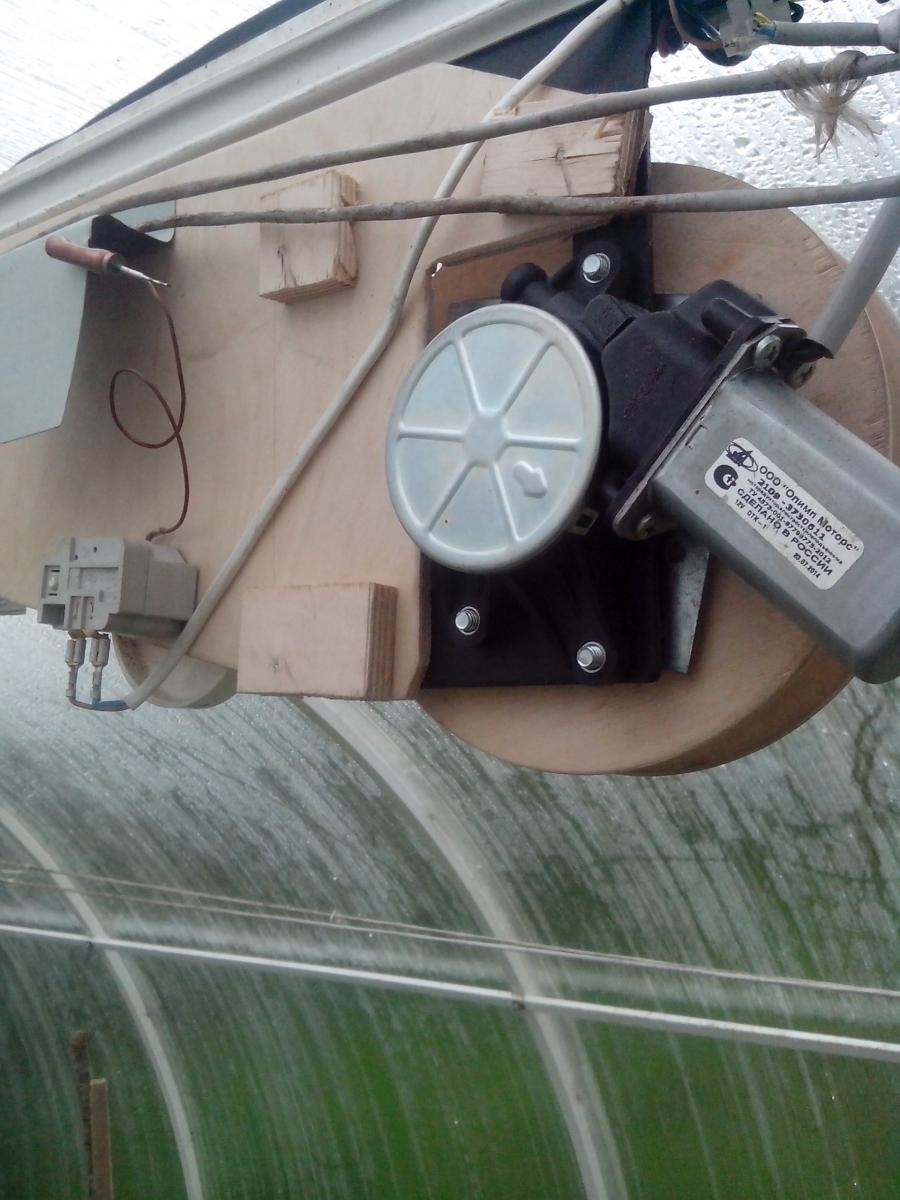

4 - вид со стороны редуктора
5 - закрытая форточка с пружиной, вид снаружи
6 - она же изнутри

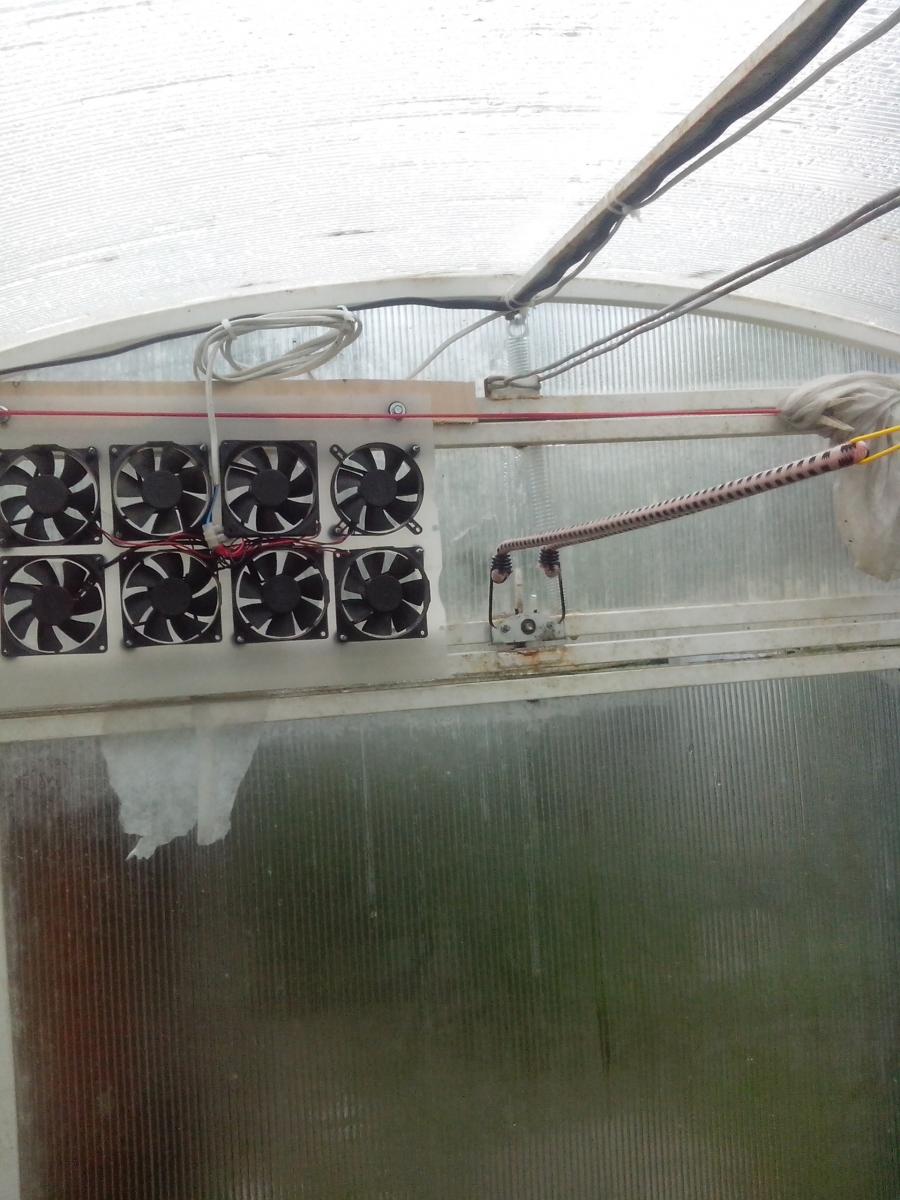

7 - закрытая форточка с вентиляторами, вид изнутри

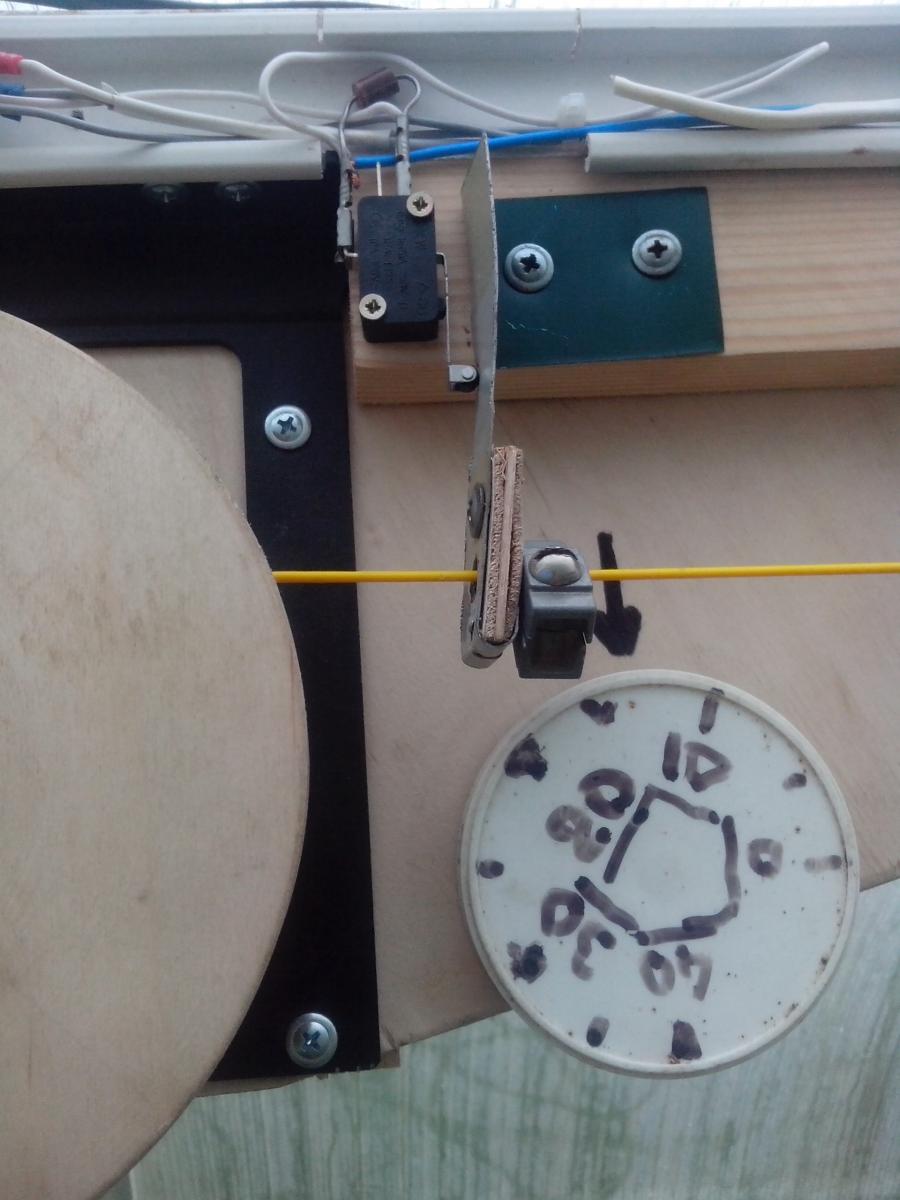

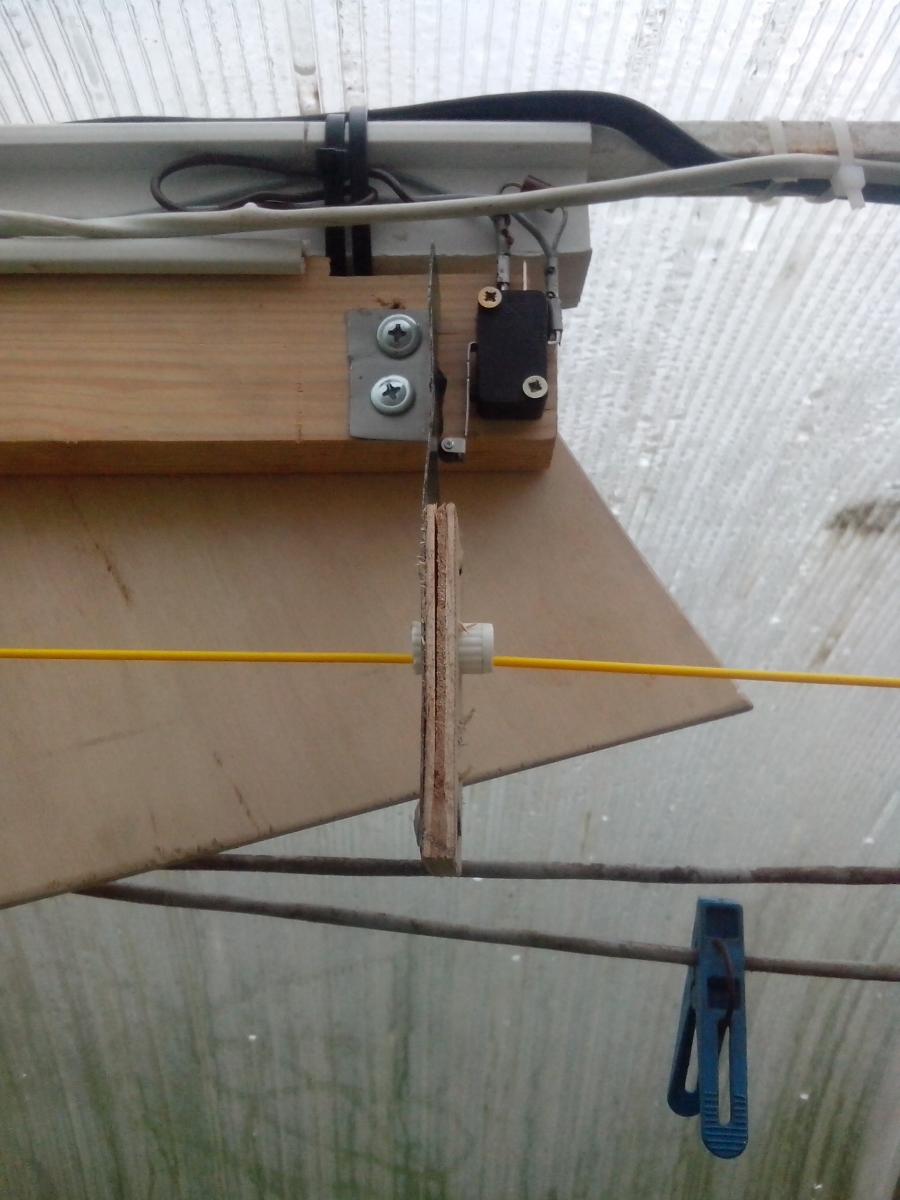

8,9 - концевики открывания и закрывания
10 - общий вид

Катушка наматывает/отпускает два тросика к противоположным форточкам. Концевики стоят на одном тросике. Термодатчик управляет реле реверса, питающим двигатель - это мостовая схема с двумя группами на переключение. Концевики включены на размыкание и шунтированы диодами для разных направлений вращения привода.
Если кому-то нужно - приложу схему включения.

PS вентиляторы включаются лишь при открытых форточках от реле реверса двигателя.
