Перевозка квадрацикла в пикапе, а выдержит ли?

Сергей форд · 04/12/15

Маркони написал(а):
что труба квадратного сечения 50 х 50 мм с толщиной стенки 4-5 мм. вполне справится с такой нагрузкой. Главное- чтобы выдержало крепление фаркопа.

Стенка может быть только 3мм у этой трубы. За квадрат у меня машина хайджеком вывешивается и лебёдка машину тащит.

Хочется рассчитать. Чтоб не удивится что квадрик на дороге выпал на сзади идущий майбах или мерин.

San_San · 04/12/15

pna написал(а):
используя расчет статической нагрузки

для динамической нагрузки слишком сложно будет считать , но десять это много ИМХО, я запас закладываю в фразу

San_San написал(а):
сравнить с прочностью стали

.

--- Добор поста---

Сергей форд написал(а):
Пойду ещё почитаю но это вроде не то.

тогда совсем просто:
Напряжение = Момент/Момент сопротивления.
Момент = Нагрузка*длину* коэффициент запаса
Момент сопротивления посмотреть здесь http://www.cskz.ru/UserFiles/File/GOSTs/gost8639-82.pdf (обратить внимание что он в см3)
Напряжение сравнивать с пределом текучести для остаточной деформации.

Сергей форд · 04/12/15

San_San написал(а):
тогда совсем просто:

Может кто этим занимается то просто. Я пока не догнал.

San_San · 04/12/15

предполагаемая длина от рамы до конца кронштейна?

Сергей форд · 04/12/15

San_San написал(а):
предполагаемая длина от рамы до конца кронштейна?

90 см вся длинна из них 38 см это площадка остальные 52 см это квадрат толщиной 50 мм стенка 3 мм
Теоретически можно усилить квадрат уголком. Но надо ли.

Вес квадрацикла 360кг пусть усилие на колёса там 200 максимум + воздействие раскачки и тд.

Gonish · 04/12/15

Серега, а про такой вариант не думал ?

Сергей форд · 04/12/15

Gonish написал(а):
Серега, а про такой вариант не думал ?

Да я кунг снимать не хотел. Конструкцию городить ещё круче и она не съёмная получится.

San_San · 07/12/15

Посчитал, прочность считаю не достаточной, файл могу на электронку закинуть (если будут вопросы проконсультирую).

Сергей форд · 07/12/15

San_San написал(а):
файл могу на электронку закинуть

Спасибо.

Можно на электронку почту вам в личку отправил.

Сергей форд · 09/12/15

San_San,

Спасибо. Цифрами поиграл- сделал вывод надо варить и испытывать. Как вариант усиления конструкции можно сделать съёмные направляющие от платформы через задний борт и кузов с креплением к раме пикапа.

Будем искать грамотного сварщика.

San_San · 09/12/15

Пожалуйста)

Варнак · 09/12/15

мазда Бт-50 с откинутым бортом принимает в кузов 700-го гризлика на 35 резине, и без гимера доставляет его за 450 верст от Питера. но мне кажется что прицеп гораздо удобнее.

Сергей форд · 09/12/15

Варнак написал(а):
кажется что прицеп гораздо удобнее.

почему? мне кажется гемор по городу с прицепом.

Варнак написал(а):
с откинутым бортом

Сколько раз и борт жив?

Сергей форд · 09/12/15

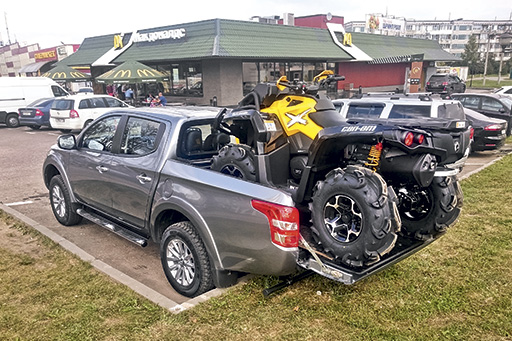

Нашёл образец. Они защищают борт, а мой вылезет за борт на 40 см.

Sonic · 09/12/15

Сергей форд,

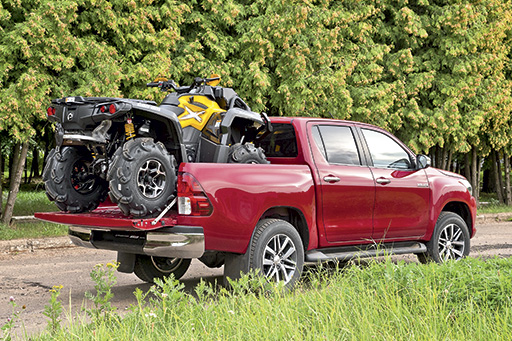

Вот, посмотрите...
Вся статья:http://www.autoreview.ru/_archive/section/detail.php?ELEMENT_ID=151174&SECTION_ID=8190

Варнак · 10/12/15

Дело привычки, сам живу на Ваське, проблем приехать домой с прицепом не возникает. А на охоте прицеп еще и в качестве палатки хорош.
Много, знакомец фанат квадрожижи.
А что ему будет? От песка из под колес спасает фартук или резиновое покрытие борта.

Shooter · 10/12/15

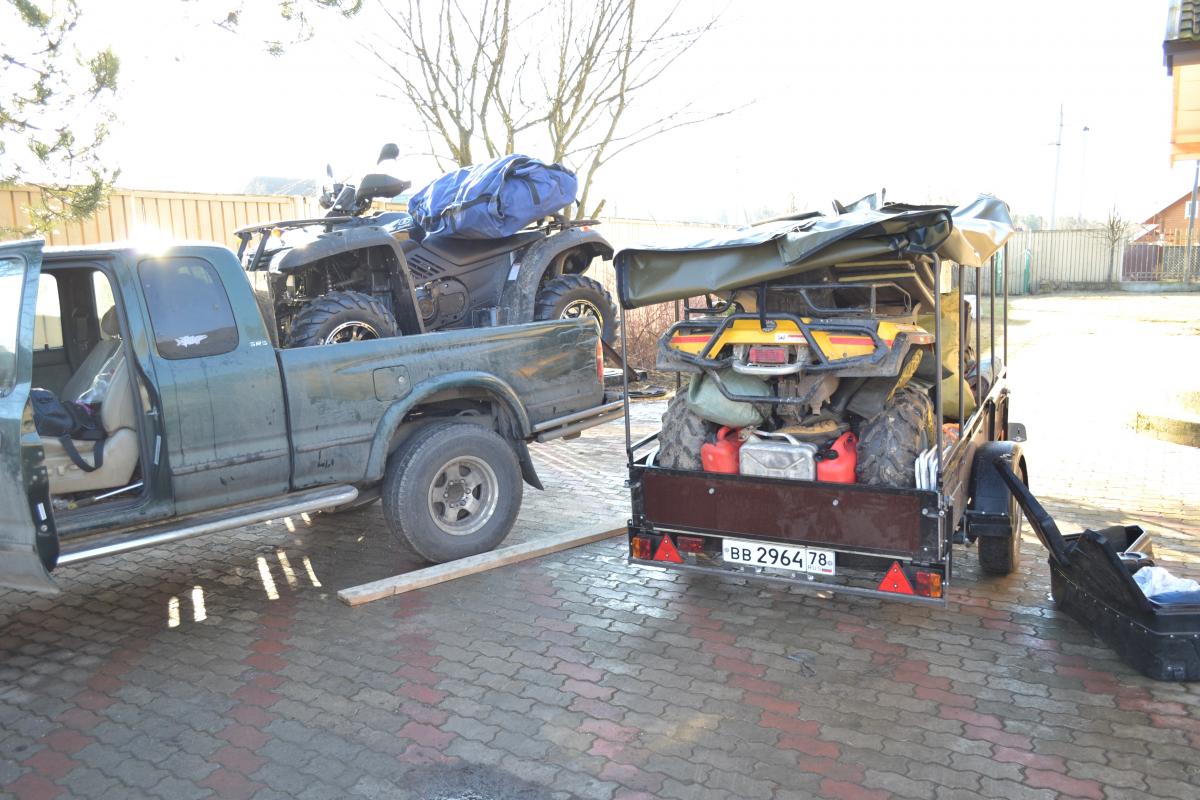

Нда, не изобрети себе проблему называется, хоть и есть пикап, тоже болел такой идеей, но прицеп и в него квадр намного удобнее в результате оказалось

Алексей Нов · 10/12/15

pna написал(а):
Да и вообще, для перевозки квадрика надо прицеп.

Конечно нужен
иначе как второй упереть?
Но мой рецепт не подойдет пытливым и...
!15 минут усовершенствования(с перекуром и пивом) это слишком мало для настоящего "Кулибина"

Алексей Нов · 10/12/15

--- Добор поста---

Сергей форд написал(а):
Сколько раз и борт жив?

Вариантов несколько. Я возил двухместки в отличии от гризлика (он одноместный и покороче) но у меня пикап боле "пикапистый"

--- Добор поста---

Сергей форд написал(а):
Будем искать грамотного сварщика.

Э-э не получится с таким подходом нифига..скорей чехлы для машины (рекаро какой нибудь(ть)) купите или брызговики "спарко"(но латинскими буквами)

--- Добор поста---

Patrol написал(а):
но он у меня по ширине в моего L200 не влазиет, сволочь ,

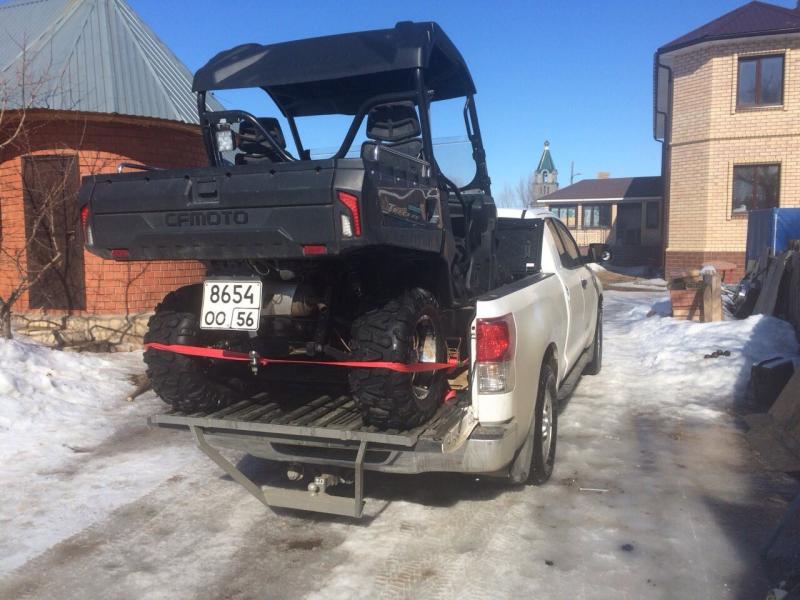

Через арки колесами переехал и дополнительная фиксация.(все так и возят(те кто возят))

Сергей форд · 10/12/15

Алексей Нов написал(а):
Э-э не получится с таким подходом нифига.

Ну не получился из меня сварщик. Хрень ещё можно сварить, ответственное даже пробовать не буду. Проще денег отдать.

Проблема то в том что колёса передние на арках стоят, а задние колёса на самом краю борта. А борт не предназначен для такой нагрузки.
