"Линия" по производству дроби.

[BadjaN]

ИльяХант,

привезет в след. выходные, сфотаю, выложу.

Вот спасибо Илья! Желательно в разных ракурсах... Спасибо заранее.

А может и поменьше, честно слово, не помню

Да это не столь важно.

Это да, крутишь крутишь, рука отсыхает.

Это не проблема, можно моторчик приспособить.

Совсем мягкий не брал, мешал мягкую оплетку кабеля с твердыми клеммами с АКБ.

А интересно, один твёрдый будет пропускать?



[BadjaN]

krag,

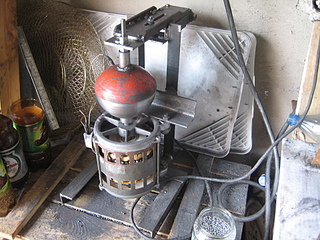

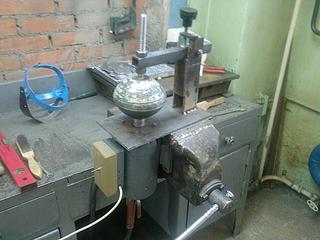

Весьма понравилась конструкция виденая на Ганзе.Основа-две полусферы (донышки от огнетушителей)

Да читал я ту темку в 220 страниц. Осилил только примерно до 60й. Ох, бедный народ, как только не извращается, что только не придумывает, как налить побольше дроби. Ни когда не получить качественную дробь капанием, в домашних условиях! Зачем мне 10-20-30кг какого то г-вна в день, лучше 1-2-3 кг, но качественной дроби. Вот на днях накатал 2,5 кг 4/0. Но опять эти газетные трубочки Единственное, что там (на Ганзе) понравилось, это дробокатка.



[alexei8284]

Как же всё это сложно и долго.
Можно всё гараздо проще.будет время,всё сфоткаю и выложу.Но суть такая.беру 2 железные пластины размером примерно 20*20,скрепляю вместе.Делаю нужные отверстия сверлом заточенным под нужные радиус.Ну и тд.
За 3 часа вдвоём наливаем до 10 кг дроби.Дробь получается круглой.Не надо ничего катать



[ИльяХант]

А интересно, один твёрдый будет пропускать?

Плохо, там валы на подшипниках скольжения, ну, там латунные кольца, и если жесткий свинец, то валы разжимает (есть выработка в подшипниках). Ну и катать потом долго.

Не надо ничего катать

Катаная дробь тяжелее, хотя согласен, лить быстрее намного.



[BadjaN]

alexei8284,

Как же всё это сложно и долго

Есть маленько... Вот проволоку научиться делать, и процесс пойдёт.

будет время,всё сфоткаю и выложу.

Конечно, будет интересно... Посмотрим, подумаем...

Не надо ничего катать

Ну катануть-шлифануть, ни когда не помешает.

ИльяХант,

Плохо, там валы на подшипниках скольжения, ну, там латунные кольца, и если жесткий свинец, то валы разжимает (есть выработка в подшипниках). Ну и катать потом долго.

Можно сделать шариковые подшипники, тогда не будут разъезжаться... Ну а катануть-не проблема...



[vitalin]

Вот проволоку научиться делать, и процесс пойдёт.

У меня отливаются такие чтучки типа пули от макарова, только маленькие. потом обкатываю.



[BadjaN]

vitalin,

У меня отливаются такие чтучки типа пули от макарова, только маленькие.

Ну и как Виталь, они обкатываются прямо до круглого?



[vitalin]

они обкатываются прямо до круглого?

Обязательно.



[BadjaN]

vitalin,

Обязательно

Виталь, вот допустим, диаметр отверстия под 00 4,5мм. В глубину так же 4,5 мм засверливаешь?



[vitalin]

Точно не помню уже. По моему 4мм, и свело затачивалось на радиус.



[BadjaN]

Понятно.



[ИльяХант]

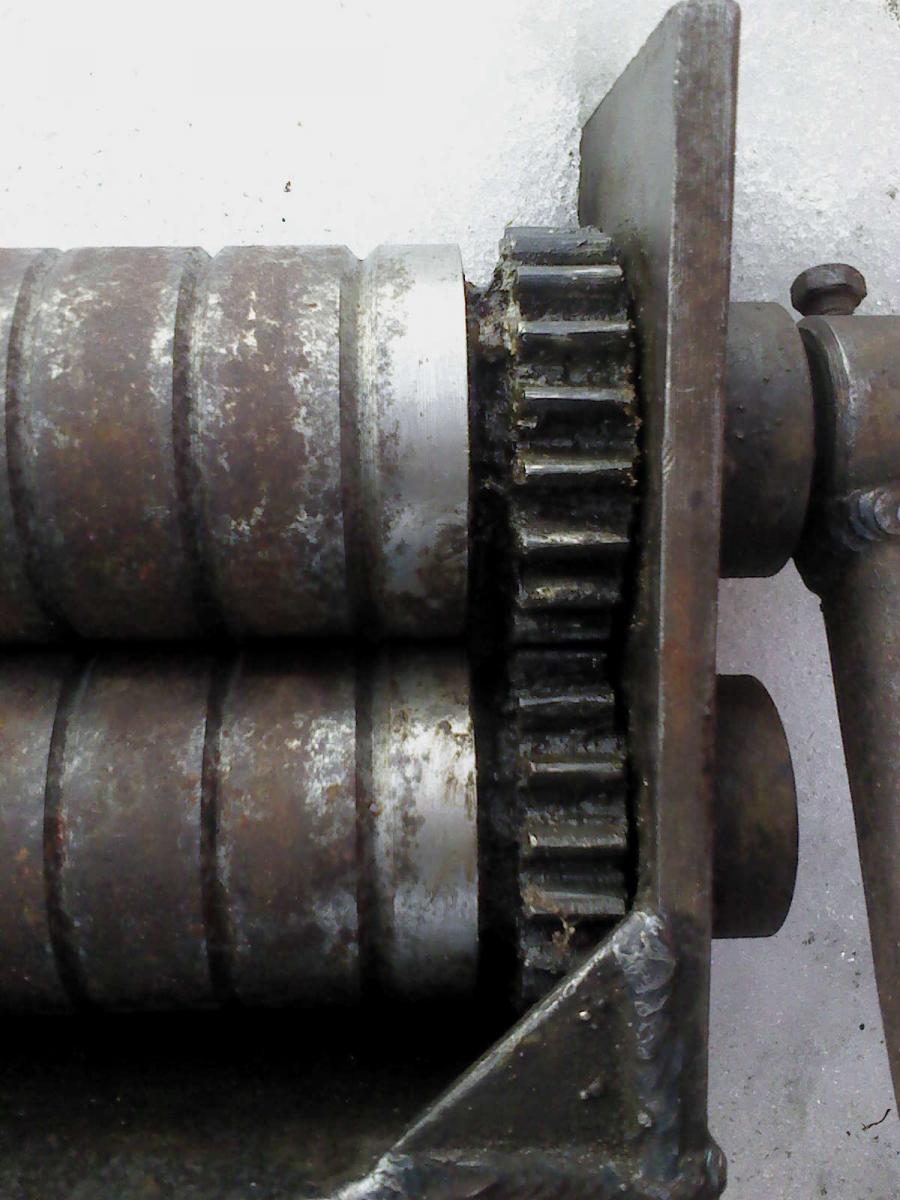

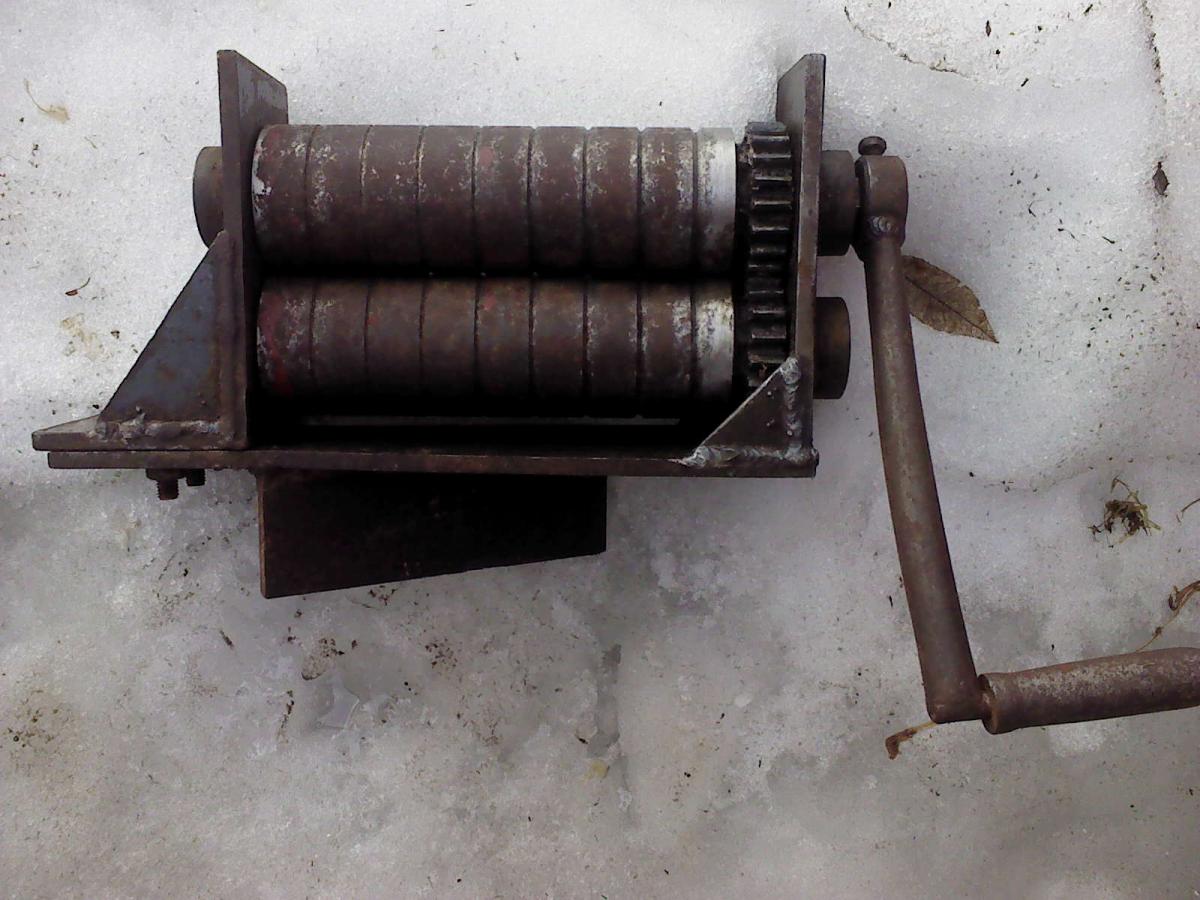

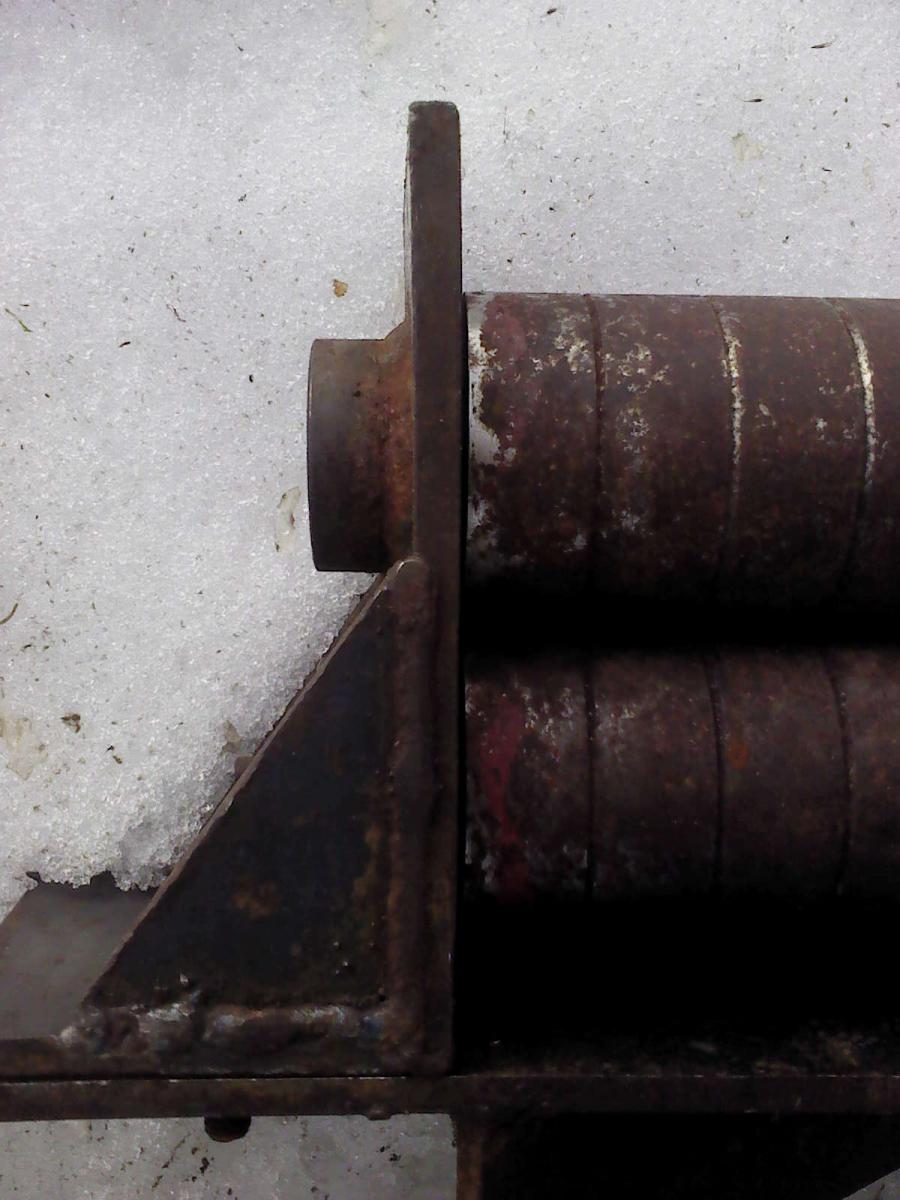

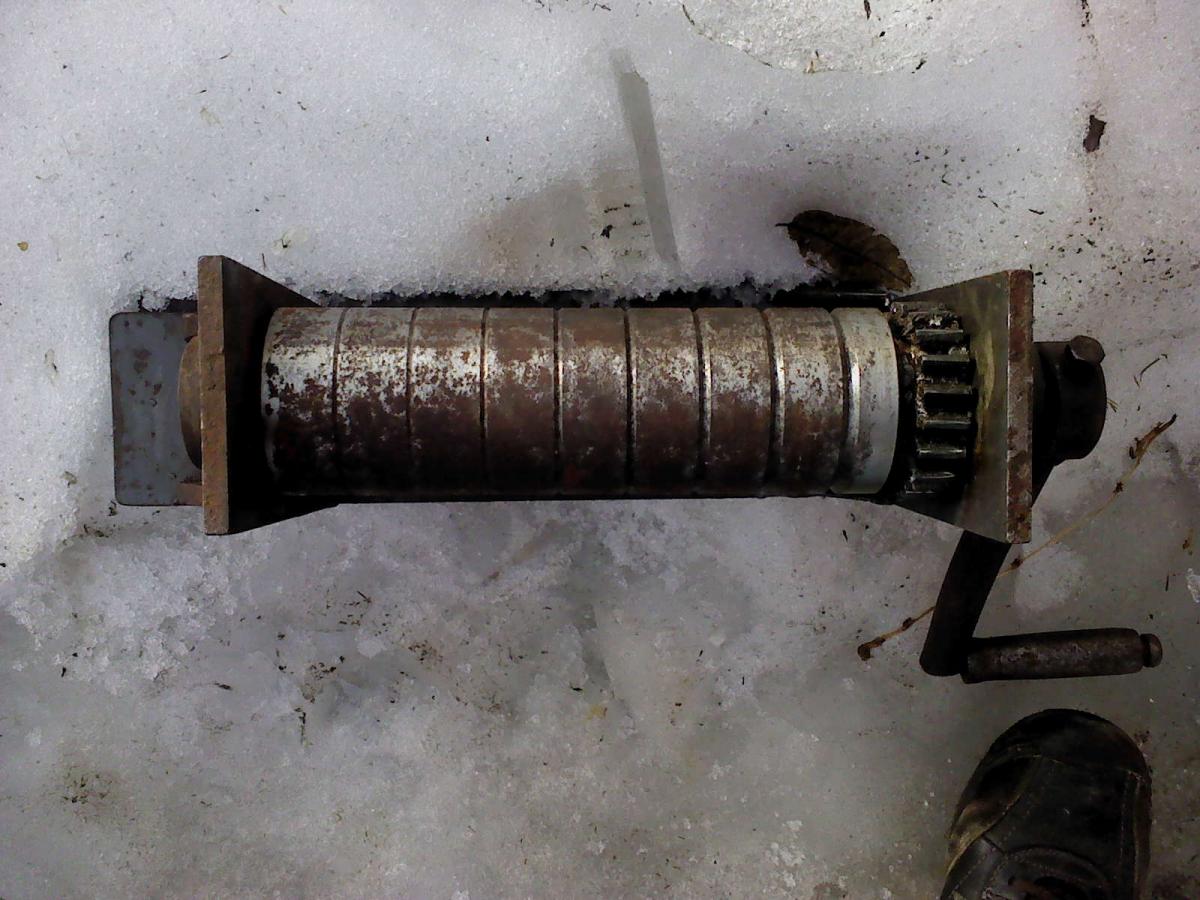

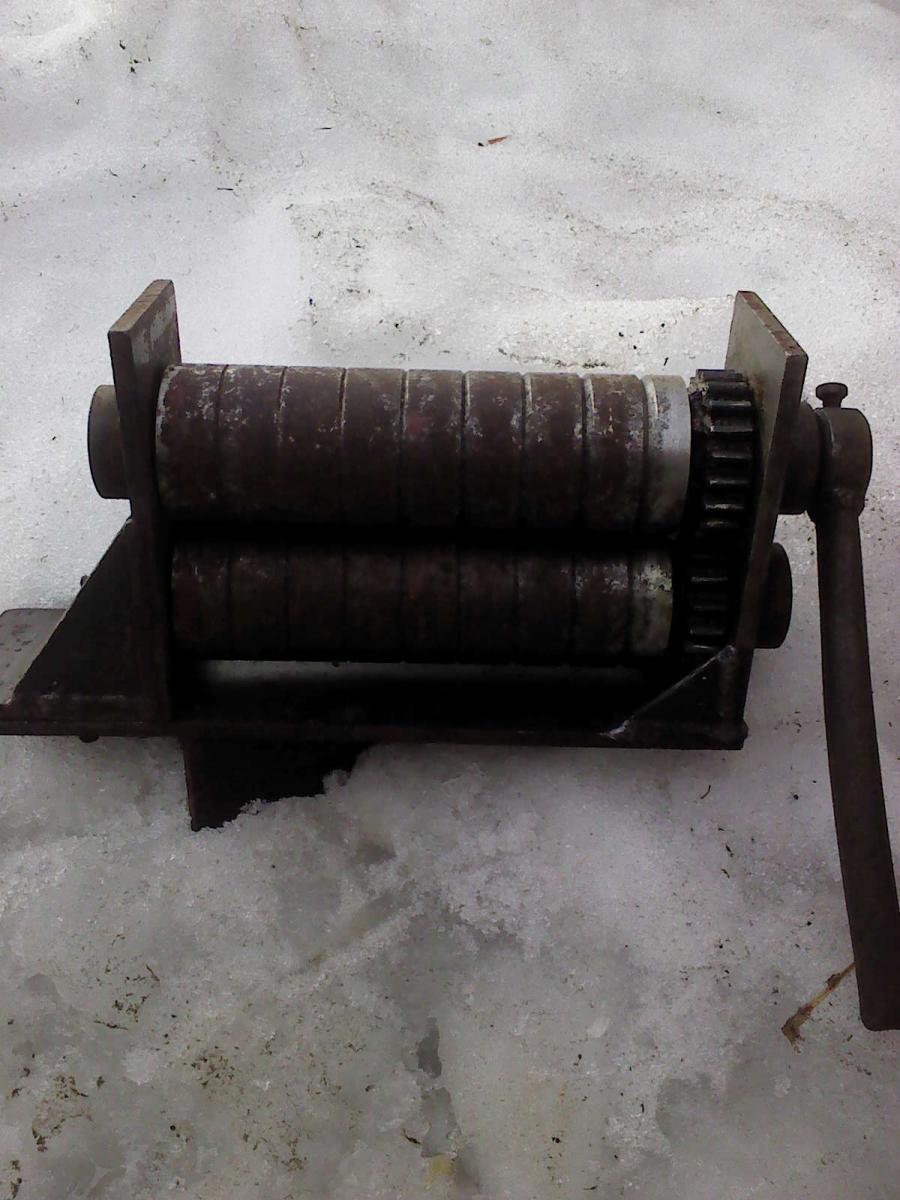

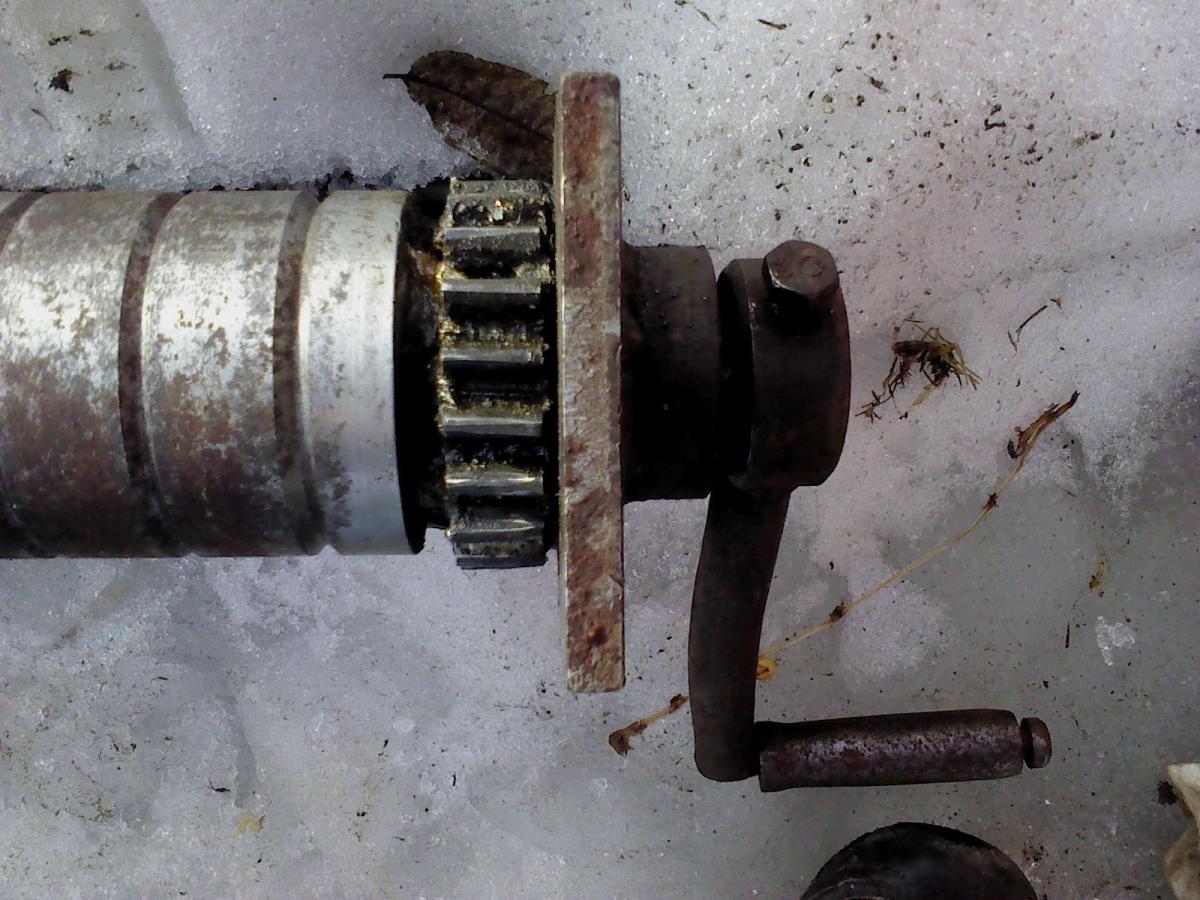

Вот парни сильно с опозданием, но как и обещал фото вальцов для протяжки проволоки свинцовой при изготовлении дроби.
Свояк, зараза, хранил их чуть не под открытым небом, такие были, как конфетка, а теперь без слез не взглянешь. Надо чистить и мазать. Ну да ладно, принцип я думаю будет понятен. Ножницы для стрижки проволоки пока не нашел, найду, сфоткаю.
Что-то захотелось дроби покрутить



[Dok]

ИльяХант, за стоимость их изготовления сколько можно дроби купить?)



[BadjaN]

Илья, спасибо. Всё ясно и понятно. А свояку дюлей, за такое отношение...



[ИльяХант]

за стоимость их изготовления сколько можно дроби купить?)

Семен, они изготовлены в начале и середине 90-х в механическом цехе нашего завода, равно как и ножницы и барабан для обкатки из подручных материалов и агрегатов слесарем, токарем и жестянщиком (я) в рабочее время. Так что себестоимость - 0.
Равно как и была себестоимость изготовленной дроби. Свой труд я не считаю, мне как молодому охотнику это было только в радость, как и любые работы связанные с охотой, содержание зимовухи, ремонт техники, солонцы, порхалища, аншлаги. Разве у этого тогда для меня была стоимость? Лишь бы только в лес взяли.
Мы тогда покупали только порох. Ружье и патронташ мне достались в наследство, выколотки, мерки, навойник сделал сам, дробь делали, пыжи рубили, центробой и порох только покупали.
И веселей жили, как мне сейчас кажется...или просто вода была мокрей и трава зеленей?



[BadjaN]

alexei8284,

будет время,всё сфоткаю и выложу.Но суть такая.беру 2 железные пластины размером примерно 20*20,скрепляю вместе.Делаю нужные отверстия сверлом заточенным под нужные радиус.Ну и тд

Ждёмс, ждёмс... Интересно посмотреть. А то, пора уже к сезону готовиться...

--- Добор поста---

vitalin,

Это доски. Размер, чтобы без проблем влезали в литровую кастрюльку.

Виталя, а как думаешь, если эти доски сделать например из алюминия, будут работать?



[BadjaN]

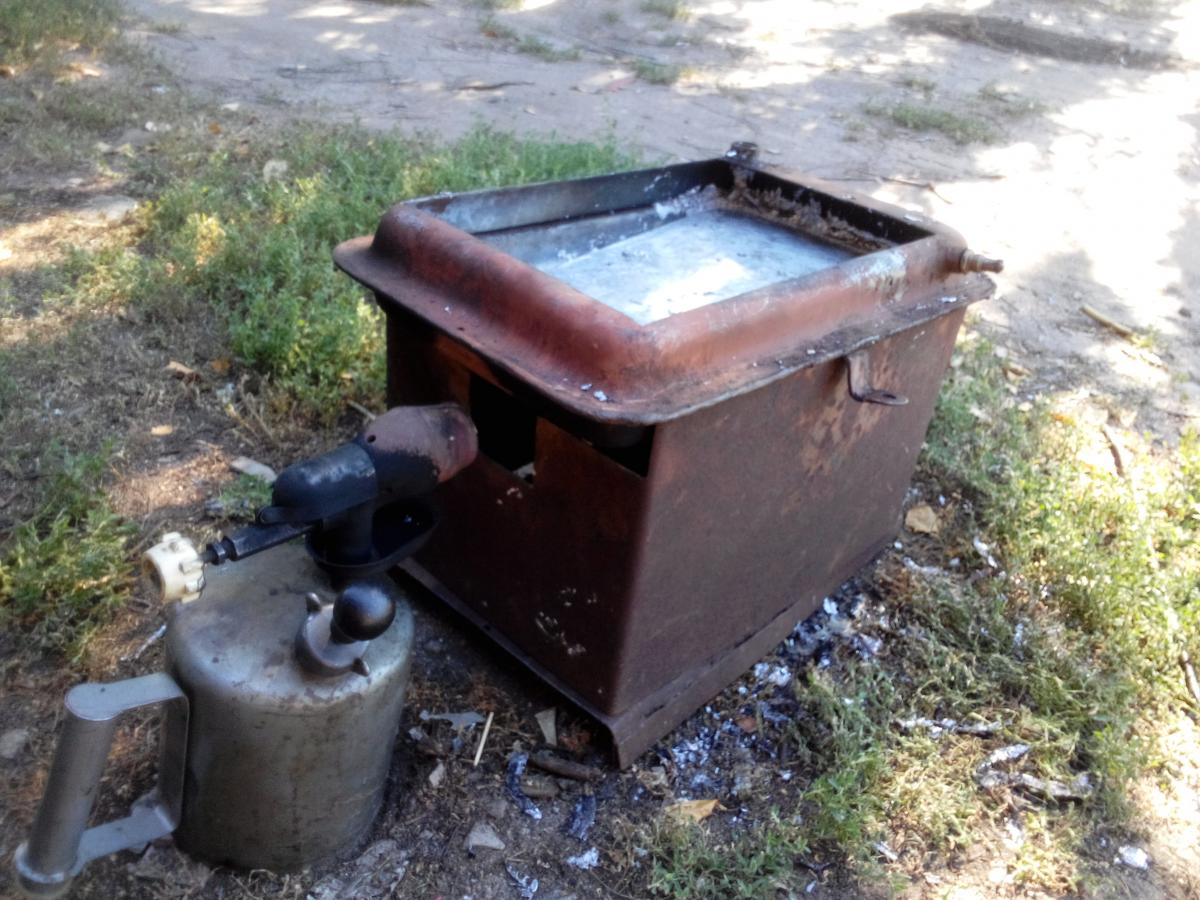

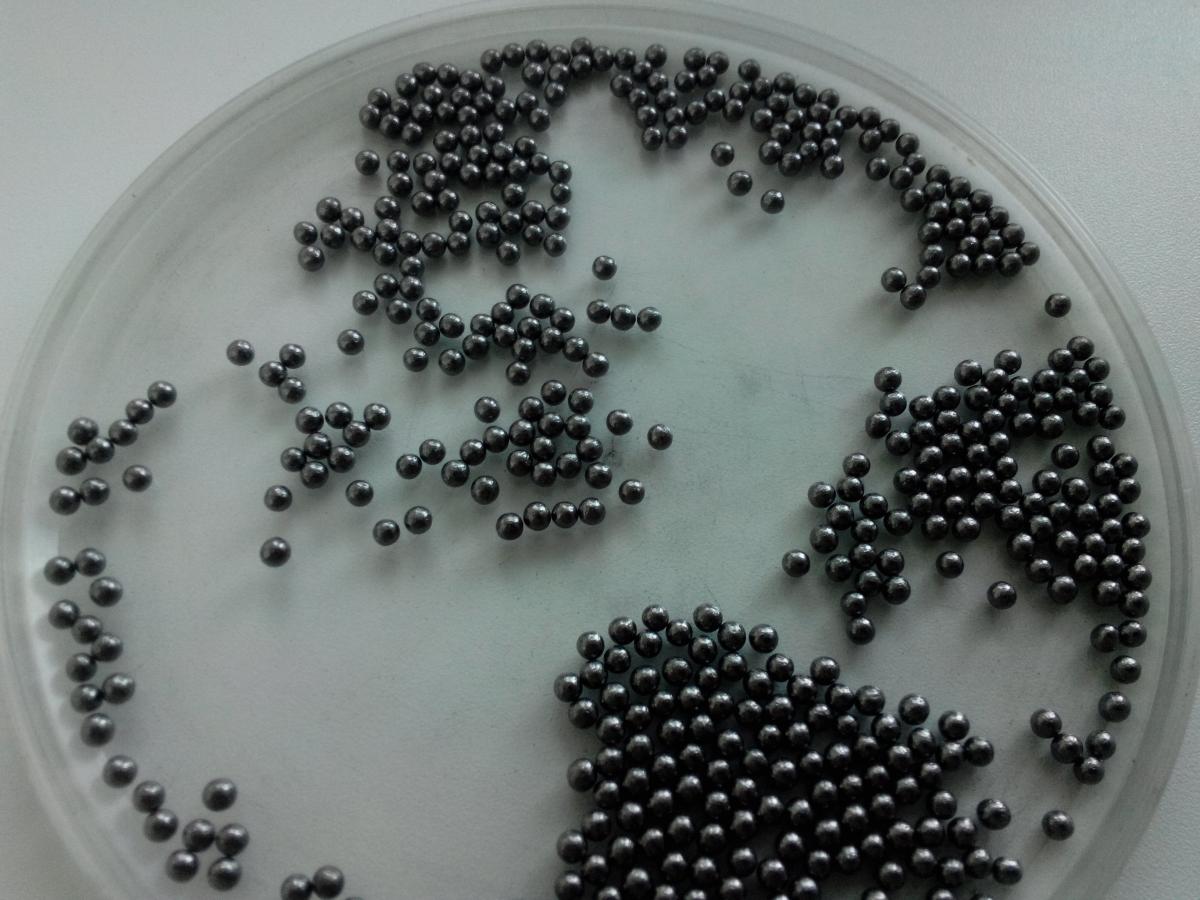

Так, друзья-однополчане!)) Сегодя провёл пробную плавку. )) Результатом доволен!

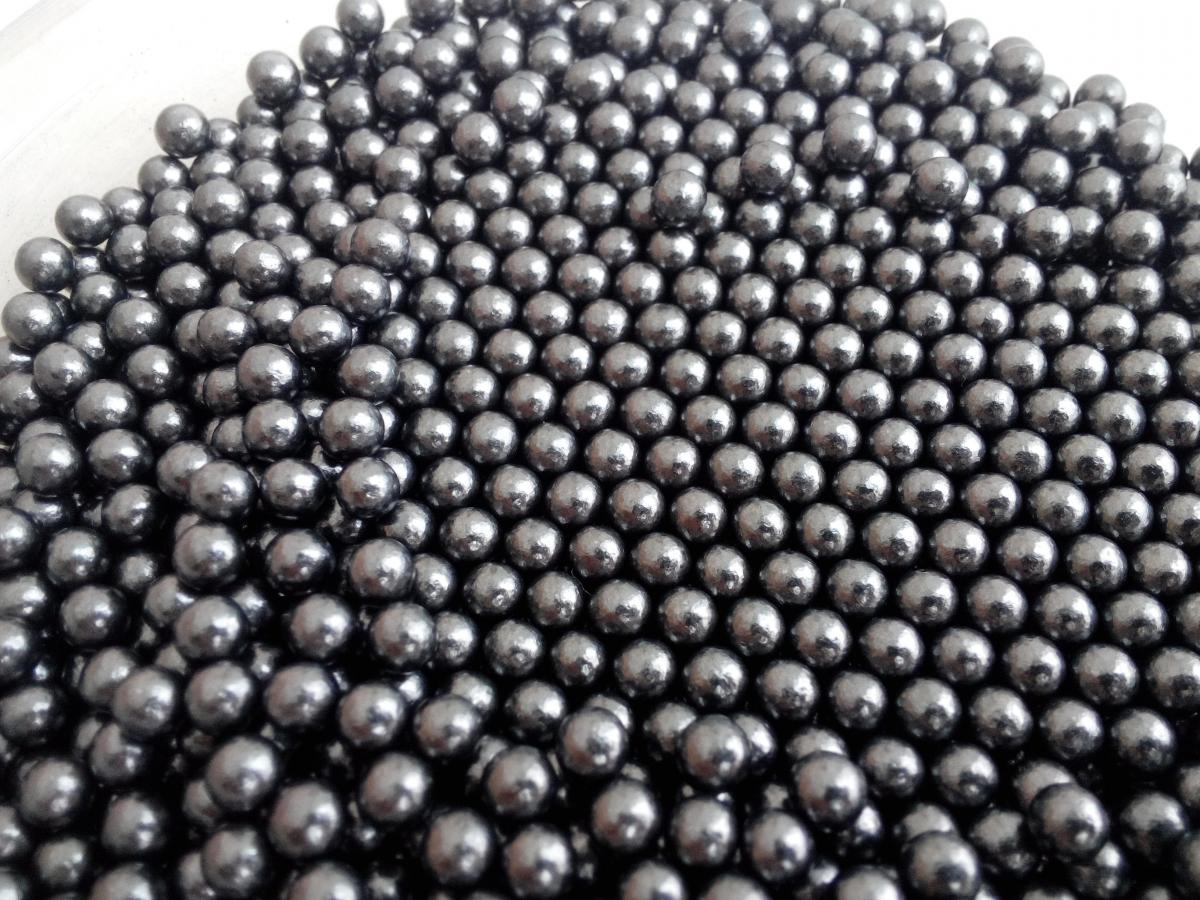

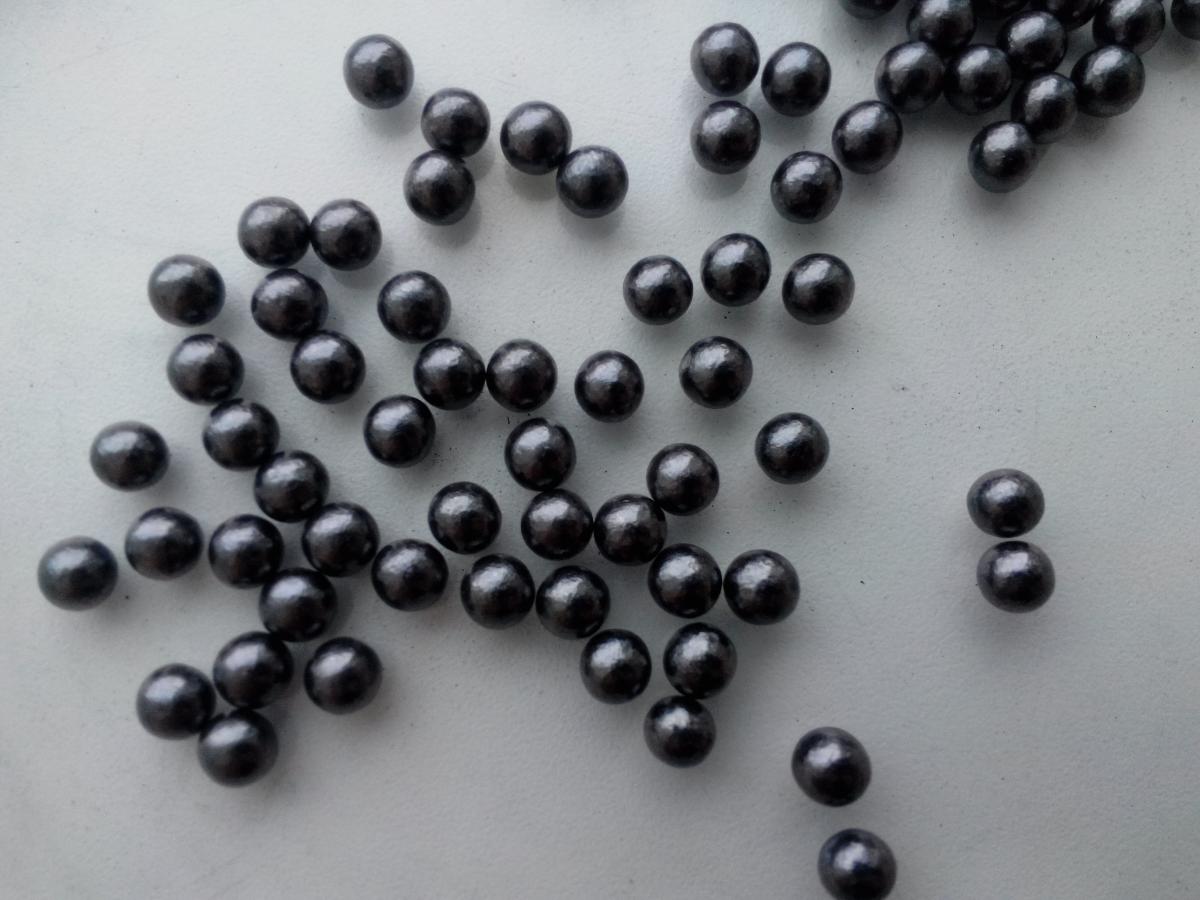

За 1,5 часа налил 5 гк. Но это, как говориться-проба пера. Когда отлажу, за это время, думаю кг 10 можно будет делать. На выходе, после обкатки и шлифовки, получилась #4. То что надо! Этого и хотел. Обкатывал своей дробокаткой. Сейчас надо делать другую. Движок помощнее и пооборотестей, наждак побольше... В эту загружаю 500г, и кручу 1 час, т.к. всего 800 об.



[BadjaN]

Судя по отзывам, и вопросам, ну очень многих интересует литьё дроби...:agg: Ну, может гостям пригодиться

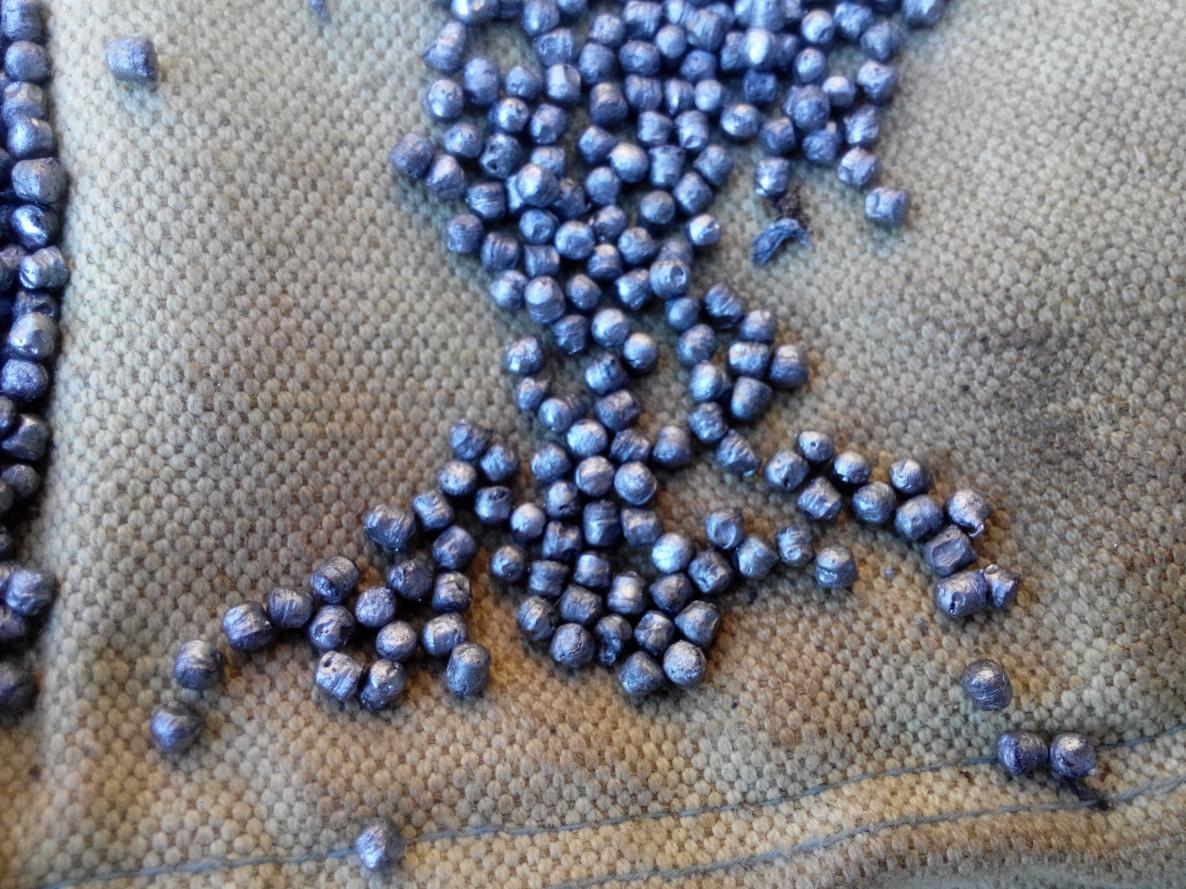

Заготовок налили, теперь будем обкатывать...



[SamuraI]

Коллеги, объясните принцип работы ручной дробокатки, типа жерновов. Размер дроби же разный. Верхний под своим весом опускается на дробь или как? Может у кого эскиз или чертеж имеется?



[walerka]

принцип работы ручной дробокатки, типа жерновов. Размер дроби же разный. Верхний под своим весом опускается на дробь или как?

у меня была дробокатка. низ - плита 10 мм, к ней приварена труба высотой 25 мм и диаметром 200 мм. верхний блин диаметром 198 мм и толщиной в самом толстом месте 35 мм. центр верхнего блина толще, чем края, миллиметра на 2, т. е., верхний блин конусный. таким образом, дробины меньшего диаметра оказываются ближе к центру, те, что побольше - ближе к краям. всё нормально обкатывается. этот "грохот" я делал сам, поэтому помню точные размеры. он до сих пор ходит где-то по деревне, уже лет 10 не могу найти, у кого он прижился)))
