Самодельные передатчики для птиц

BOREY · 12/10/14

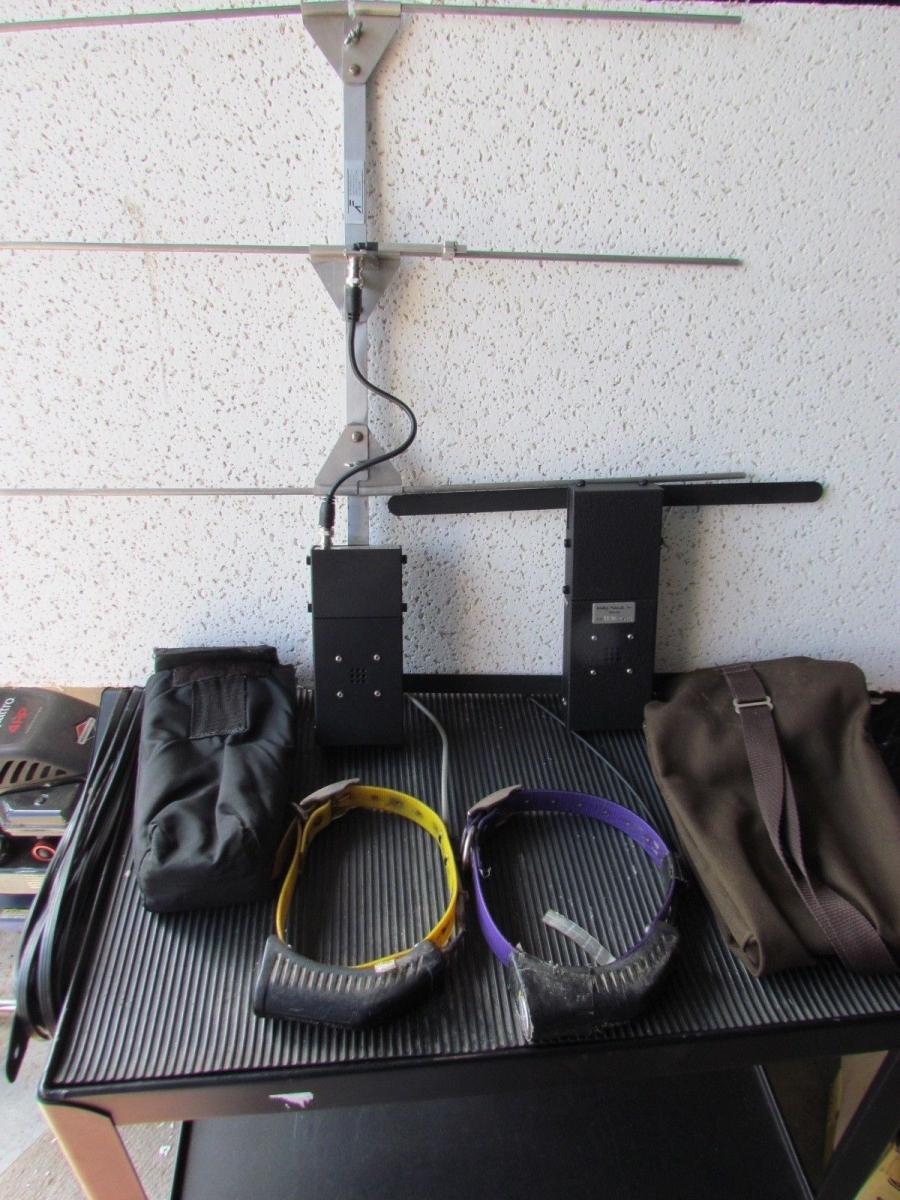

Для сравнения фото с eBay. Подобная антенна в системе для поиска собак

BOREY · 21/10/14

Такая складная, трехэлементная антенна, на некоторых сайтах продается отдельно от всего оборудования. С чехлом она стоит 150$.

--- Добор поста---

Это по курсу рубля около 6 000 рублей, и без учета стоимости доставки..

BOREY · 08/11/14

Кому еще интересна эта тема, даю информацию по сканирующим приемникам, которые идеально подходят в качестве телеметрических приемников с выносной, направленной антенной.

Dim_Alex · 08/11/14

Спасибо, Сергей. Информация очень полезная.
AR8000 работает в 216 и 433 МГц, как я понял?

BOREY · 08/11/14

Еще подобный сканер

Все сканеры отличает высокая чувствительность, могут "слушать" на любых частотах используемых разными телеметриями, и они имеют все виды модуляции, в том числе разновидность амплитудной модуляции (АМ) - SSB (USB,LSB). Некоторые передатчики работают именно на АМ модуляции и используя сканер с LSB, увеличивается дальность приема сигнала передатчика. У нас в России такие сканеры можно купить по частным объявлениям, но обычно они б/у и не дешевле 7000 руб. В Японии есть аукцион "Yahoo". Кому не лень, можете туда через интернет зайти и набрать в поисковой строке:"сканирующий приемник". Так вот на этом аукционе подобные сканеры можно купить всего за 50-70 $.

BOREY · 08/11/14

Думаю, надо сказать, на что обратить внимание при выборе сканера для телеметрии.
Надо брать сканер имеющий все виды модуляции: AM;NFM;WFM;LSB;USB;CW. Некоторые сканеры имеют только модуляцию AM;NFM;WFM.
Для наглядности приведу таблицу. Не поленитесь посмотреть на внешний вид сканера! Некоторые сканеры выполнены настольными или стационарными, а не переносными!
Основные характеристики портативных сканирующих приемников

Индекс (тип)

Фирма—изготовитель

Диапазон частот, Мгц

Виды модуляции

Чувствительность при отношении сигнал/шум 10 дБ, мкВ

Избирательность на уровне 6 дБ, кГц

Шаг перестройки частоты, кГц

Число каналов памяти

Скорость сканирования, канал/с

Выходы приемника

Питание, В

Размеры, мм

Масса, г

IC—R1

ICOM

0,1...1300

AM, NFM, WFM

AM: 0,8...1,6
NFM: 0,4...0,8
WFM: 3,2...6,3

AM, NFM: 15
WFM: 150

0,5; 5; 8; 9; 12,5; 15; 20; 25; 30; 50; 100

100

10 (20)

головные телефоны

DC 7,8 (аккумулятор)
DC 6...15 (внешнее)

49х103х35

280

IC—R10

ICOM

0,5...1300

AM, NFM, WFM, SSB

AM: 1,2...2,0
NFM: 0,35...0,79
WFM: 1,0...2,0
SSB: 0,25...0,63

AM, NFM: 15
WFM: 150
SSB: 2,4

0,5; 5; 8; 9; 12,5; 15; 20; 25; 30; 50; 100

1000 (в 18 банках)

20

головные телефоны; IBM PC

DC 6 (4 АА бат.)
DC 4,5...16 (внешнее)

59х130х32

310

DJ—X1 D

ALINCO

0,1...1300

AM, NFM, WFM

AM: 0,8...1,6
NFM: 0,4...0,8
WFM: 3,0...6,3

AM, NFM: 15
WFM: 50

5; 8; 9; 12,5; 15; 20; 25; 30; 50; 100

100

10; 15; 20

головные телефоны

DC 7,8 (аккумулятор)
DC 6...15 (внешнее)

53х110х37

370 (без антенны)

AR—1500

A.O.R.

0,5...300

AM, NFM, WFM, LSB, USB, CW

AM: 1,0...3,0
NFM: 0,5...1,5
WFM: 1,0...6,0
LSB, USB: 0,26...1,0

AM, NFM: 12
WFM: 180
LSB, USB: 2,4

от 5 и 12,5 до 995

По 100 в 10 банках

20

головные телефоны

DC 4,8 (Ni-Cd батареи)
DC 6 (АА бат.)
DC 12 (внешнее)

55х152х40

390

AR—2700

A.O.R.

0,5...1300

AM, NFM, WFM

AM: 1,0...3,0
NFM: 0,5...1,5
WFM: 1,0...6,0

AM, NFM: 12
WFM: 180

5; 6,25; 9; 12,5; 15; 20; 25; 30; 50; 100

По 50 в 10 банках

20...30

головные телефоны; IBM PC

DC 4,8 (Ni-Cd батареи)
DC 6 (АА бат.)
DC 6...12 (внешнее)

69х153х40

350 (без антенны)

AR—8000

A.O.R.

0,5...1900

AM, NFM, WFM, LSB, USB, CW

AM: 1,0...3,0
NFM: 0,35...3,0
WFM: 1,0...6,0
SSB: 0,26...1,0

AM, NFM: 12
WFM: 180
LSB, USB: 2,4

Кратный 50 Гц

По 50 в 20 банках

20...30

головные телефоны; IBM PC

DC 4,8 (Ni-Cd батареи)
DC 6 (АА бат.)
DC 6...12 (внешнее)

69х153х40

350 (без антенны)

MVT—7000

YUPITERU

0,1...1300

AM, NFM, WFM

AM: 1,0...1,0
NFM: 4,0...1,0
WFM: 0,75...1,5

AM, NFM: 12
WFM: 180

5; 6,25; 9; 10;12,5; 20; 100 (NFM, AM); 50; 100 (WFM)

200

20

головные телефоны

DC 4,8 (Ni-Cd батареи)
DC 6 (АА бат.)
DC 6...12 (внешнее)

64х160х40

330 (без антенны)

MVT—7100

YUPITERU

0,53...1650

AM, NFM, WFM, LSB, USB

AM: 0,5...1,0
NFM: 0,4...1,0
WFM: 0,75...1,5
LSB, USB: 0,5...1,0

AM, NFM: 12
WFM: 180
LSB, USB: 2,4

50, 100 Гц (SSB);
1; 5; 6,25; 9; 10; 12,5; 20; 25; 50; 100 (NFM, AM); 50; 100 (WFM)

По 100 в 10 банках

30

головные телефоны

DC 4,8 (Ni-Cd батареи)
DC 6 (АА бат.)
DC 6...12 (внешнее)

84х155х38

320 (без антенны)

MVT—8000

YUPITERU

0,1...1300

AM, NFM, WFM

AM: 0,5...1,0
NFM: 0,5...1,0
WFM: 0,75...1,5

AM, NFM: 12
WFM: 180

5; 10; 12,5; 25; 50; 100 (NFM, AM); 50; 100 (WFM)

200

15/20

головные телефоны

DC 12 (внешнее)

160х45х155

650

IC—R100

ICOM

0,1...1300

AM, NFM, WFM

AM: 0,66...3,2
NFM: 0,2...0,56
WFM: 0,63...1,5

AM: 6,0
NFM: 15
WFM: 150

1; 5; 8; 9; 10;12,5; 20; 25

21

20

головные телефоны

DC 13,2 (внешнее)

150х50х181

1,4

AR—2800

A.O.R.

0,5...1300

AM, NFM, WFM

AM: 1,0...3,0
NFM: 0,35...1,5
WFM: 1,0...3,0

AM, NFM: 12
WFM: 180

От 5 и 12,5 до 995

По 100 в 10 банках

20...30

головные телефоны

DC 12 (внешнее)

52х145х180

0,65

AR—3000A

A.O.R.

0,1...2036

AM, NFM, WFM, LSB, USB, CW

AM: 1,0...3,2
NFM: 0,35...1,5
WFM: 1,0...6,0
LSB, USB: 0,25...1,0

AM, NFM: 12
WFM: 180
LSB, USB: 2,4

Кратный 50 Гц

По 100 в 4 банках

30 (50)

головные телефоны; IBM PC

DC 13,8 (внешнее)

138х80х200

1,2

IC—R8500

ICOM

0,1...2000

AM, AM—N, AM—W, FM, NFM, WFM, LSB, USB, CW

AM: 2,5...6,3
NFM: 0,5
WFM: 1,4...2,0
LSB, USB 0,25...1,0

AM—N, LSB, USB: 2,2
NFM, AM: 5,5
FM, AM: 12
WFM: 150

0,01; 0,05; 0,1; 1; 2,5; 5; 9; 10; 12,5; 20; 25; 100; 1000

1000 (по 40 в 20 банках плюс 200)

40

головные телефоны. IBM PC.
Магнитофон

DC 13,8 (внешнее)

287х112х309

7,0

IC—R9000

ICOM

0,03...2000

AM, NFM, WFM, LSB, USB, CW, FSK

AM: 1,4...6,3
NFM: 0,5...1,4
WFM: 1,4...3,0
LSB, USB 0,16...1,0

AM: 6
NFM: 15
WFM: 150
LSB, USB: 2,4

0,01; 0,1; 1; 2,5; 5; 9; 10; 12,5; 20; 25; 100

1000

40

головные телефоны. IBM PC.
Магнитофон. Внутр. Панорамный индикатор

DC 13,8 (внешнее)

424х150х365

20

AR—5000

A.O.R.

0,01...2600

AM, FM, LSB, USB, CW,

AM: 0,36...0,56
FM: 0,2...1,25
SSB: 0,14...0,25

3; 6; 15; 40; 110; 220

От 1 Гц до 1 МГц

По 100 в 10 банках

50

головные телефоны. IBM PC.

DC 12 (внешнее)

204х77х240

3,5

IC—R7100

ICOM

25...2000

AM, NFM, WFM, LSB, USB

AM: 1,6
NFM: 0,35
WFM: 1,0
LSB, USB: 0,2

AM: 6
NFM: 15
WFM: 150
LSB, USB: 2,4

0,1; 1; 5; 10; 12,5; 20; 25; 100

900

30

Головные телефоны. Магнитофон

DC 13,8 (внешнее)

241х94х239

6,0

AX 700B

MARANTZ

50...905

AM, NFM, WFM

AM: 3,0
NFM: 0,5
WFM: 1,0

AM: 10
NFM: 10
WFM: 150

10; 12,5; 20; 25

100

30

Головные телефоны. Внутренний панорамный индикатор: 1 МГц; 100 или 250 кГц

DC 13,8 (внешнее)

180х75х180

2,1

EB—100 «Miniport»

ROHDE & SCHWARZ

20...1000

AM, FM

AM: 0,3
FM: 0,13

AM: 7,5
FM: 15
Импульсные сигналы: 150

От 1 кГц до 1 МГц

30

Головные телефоны. Внешний панорамный индикатор. EPZ — 100; 200 кГц

DC 6 (аккумулятор)
DC 12, 24 (внешнее)

188х71х212

3 (без батареи)

--- Добор поста---

Еще надо обратить внимание на шаг изменения частоты настройки. Чем меньше шаг, тем лучше. К примеру, я раньше пользовался своим сканером с минимальным шагом 5кГц, имевшим модуляции АМ, FM, WFM. Если у вас передатчик на птице имеет частотную модуляцию ( FM, WFM), и частоту кратную 5, (например: FM433.425 мГц)то можно и таким сканером работать. Но много передатчиков работают на амплитудной модуляции (АМ) и имеют частоты не кратные 5,(например АМ216.073мГц). В таком случае сканер должен иметь шаг изменения частоты 1 кГц или меньше. Так, на сканере AR 8000 шаг может быть самый минимальный-всего 50Гц! А включением модуляции LSB или USB (это разновидности АМ) добиться увеличения дальности приема сигнала от передатчика за счет уменьшения полосы пропускания сигнала. Этот принцип используется во всех телеметриях, когда передатчики имеют определенную частоту и модуляцию, а приемники "заточены" на частоты этих передатчиков с необходимой модуляцией.
Всем удачи!

Dim_Alex · 08/11/14

Можно еще и стационарный, в машину) Правда Цееены!!!

BOREY · 08/11/14

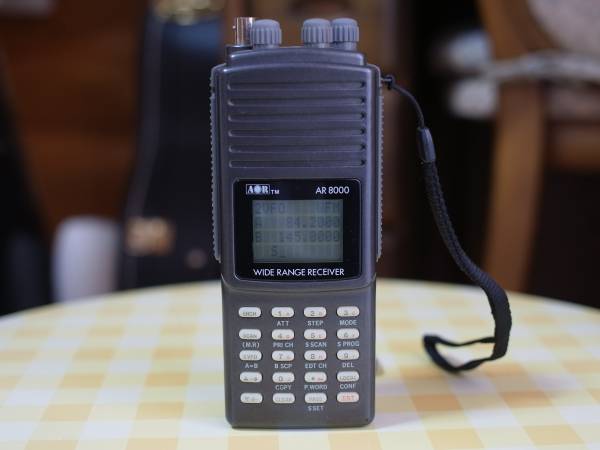

Зайди в Yahoo! К примеру сегодня там продали AR8000 за 56$! Специально отслеживал и сам хотел купить себе второй приемник.

--- Добор поста---

Новые модели сканеров, такие как AR8200 на самом деле ого-го стоят, от 600 $ и выше! На такие и я не претендую

--- Добор поста---

Dim_Alex отвечу на твой вопрос. AR8000 "слышит" и 216, и 433 мГц! Диапазон от 0,5 до 1900 мГц

Dim_Alex · 08/11/14

Иду-иду.

BOREY · 08/11/14

На Yahoo заходи в раздел: радиолюбительская связь, потом в подраздел: приемники. И выбирай по цене и надобности...

--- Добор поста---

Да забыл сказать, сайт аукциона на русском языке называется "InJapan точка ru"

Dim_Alex · 09/11/14

Понял, спасибо, а то с японским у меня не очень, да и цены конвертировать надо где-то)))

BOREY · 09/11/14

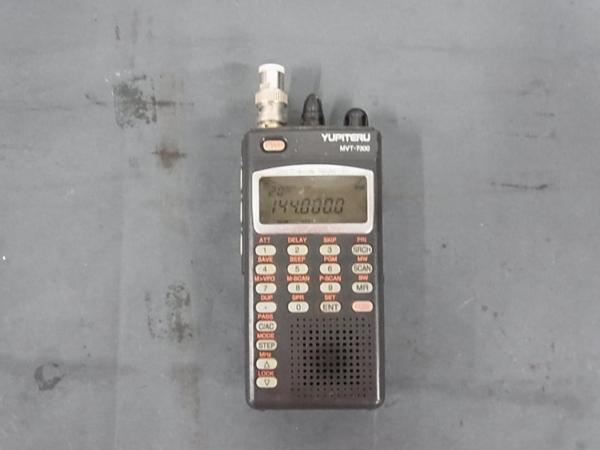

На аукционе сегодня в 14 час. с чем-то заканчиваются продажи двух приемников: AR8000, MVT-7300. Цена на них меньше 60$. Пробуй, пока есть время.

Igor astakhov · 09/11/14

Серега и мне это стало интересно .Так же решил попробывать этот сканер.Жалко я в компах особенно не шарю.И для меня проблема лазить по сайтам и чего либо искать.

BOREY · 09/11/14

Игорь посмотри по объявлениям на АВИТО. Вот ссылка: avito/moskva/oborudovanie dlya biznesa/skaniruyuschiy priemnik/
ar8000/425951091
Сейчас посмотрю еще чего подходящее...

--- Добор поста---

На той же странице есть еще приемник. Посмотри из таблицы сам, какие подходят и поищи. Модератор не дает ссылки вставлять!!! Даже название приемника ссылкой читает и не пропускает! Жуть!

Dim_Alex · 09/11/14

На Авито действительно частенько выкладывают сканеры. Есть интересные модели.

BOREY · 09/11/14

Курс доллара растет и растет. Так скоро дешевле в России с рук покупать станет. Сейчас, по-моему, цены одинаковы стали, что на АВИТО, что на YAHOO купить с доставкой. На АВИТО сейчас висят объявления о продаже AR8000 и есть ICOM-R10.

--- Добор поста---

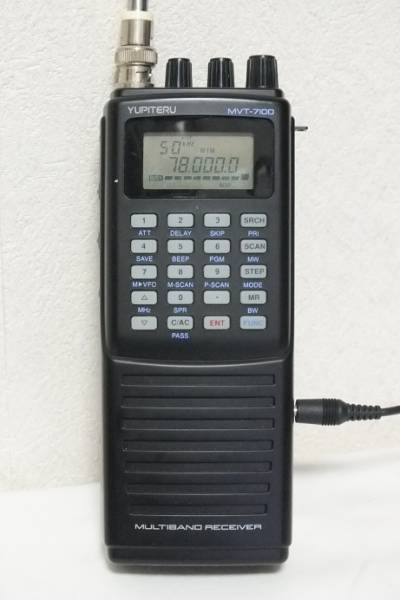

Для сведения: Портативный сканирующий радиоприемник Yupiteru MVT-7100 производился с 1993 по 1998 год. Продавался также под маркой STABO XR-100.

Igor astakhov · 09/11/14

Спасибо скажу сыну посмотрит .

--- Добор поста---

У меня есть Yaesu (кажется) я даже сорвавшийся передатчик в поле находил.Но хотелось бы чтоб была модуляция как у Маршала.

BOREY · 14/11/14

Игорь, я когда-то, если помнишь, еще на первом слете соколятников с тобой разговаривал на эти темы. Ты мне тогда посоветовал купить сканер Yaesu, как у тебя. Я потом так и сделал. Купил сканирующий трансивер Yaesu-R2. Я им пользовался все это время и только недавно продал. Маленький, удобный ... Но, на нем модуляции только AM, NFM, WFM. На приемниках типа AR8000 еще есть LSB, USB, что делает их подобными "маршаллам" и т.п. при поиске передатчиков с АМ модуляцией.

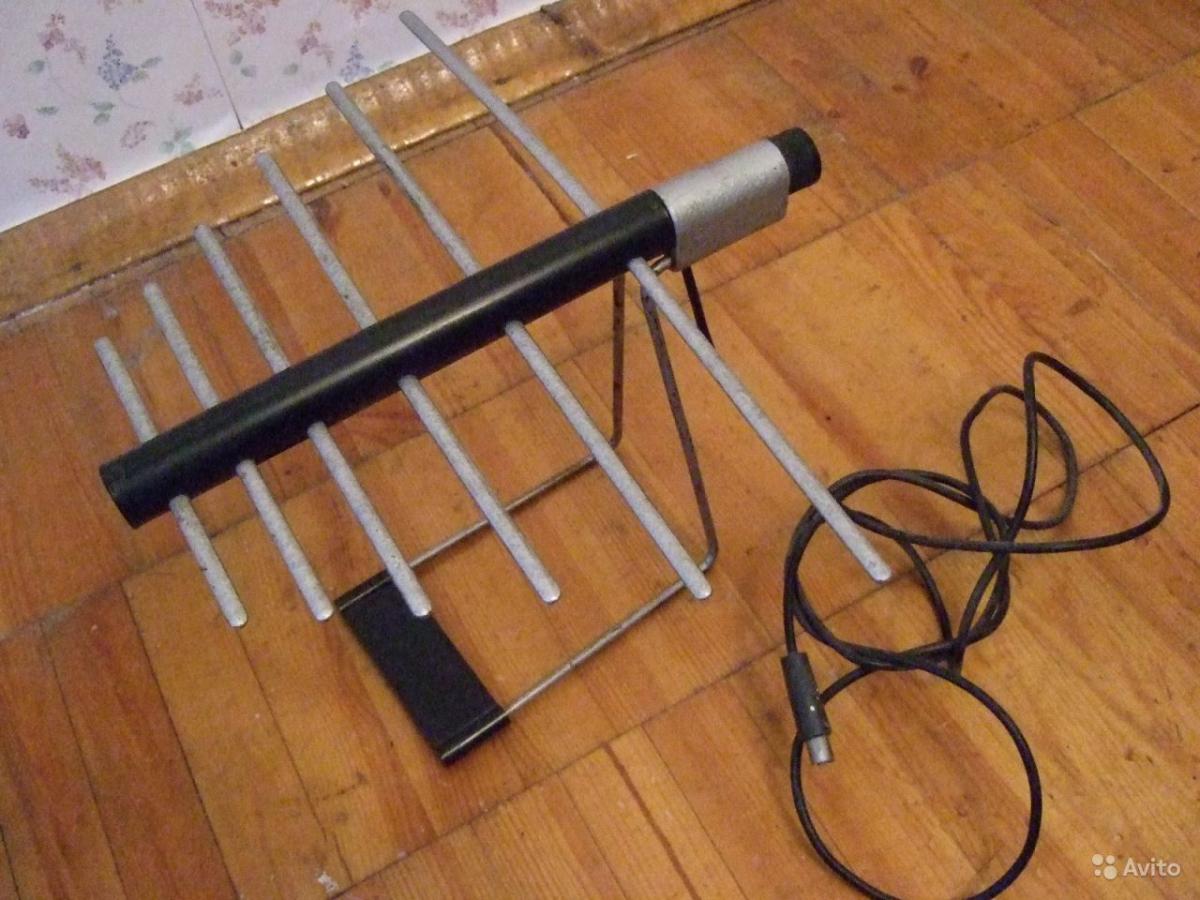

Для тех, кто начинает учиться, могу посоветовать для поиска передатчиков с частотой 433 мГц старую ТВ антенну типа "Дельта". У нее литые элементы в пластиковом корпусе. Они относится к типу логопериодических антенн, имеет хорошее усиление. Антенна короткая, но широковатая, чем немного неудобная при переноске, но в рюкзак за спину легко умещается. Я подобной антенной пользуюсь до сих пор. Нужно только переделать ТВ разъем под свой приемник. Картинку подобной антенны для наглядности прилагаю.

Dim_Alex · 14/11/14

О! Посоветую своему товарищу. Пусть ищет. Спасибо, Сергей.

Igor astakhov · 14/11/14

Сереж так я до сих пор пользуюсь стареньким Yaesu.Хотя Маршал у меня тоже есть.Сканер удобен тем что работает на всех частотах ,нужно только антенны менять.И можно пользоваться любыми передатчиками какие возможно достать .)Ну вот модуляция у Yaesu не очень удобная .Так как нет изменения звука при приближении к передатчику или отклонению от курса.Что не удобно при поиске в высокой траве или в темное время суток когда не видно шкалу на дисплее.И я при возможности приобрету AR8000 по твоему совету .Вот только детей не допросишся поискать на аукционах а сам я тупой в компах.Ну ладно как нибудь .

--- Добор поста---

Да ,а дельта на 433. -434 мегагерц работает?
