ТОЗ 34 ЕР. Шат стволов. Насколько это криминально? Как излечить эту проблему?

  • Автор темы Автор темы Karjala
  • Дата начала Дата начала
Автор темы

Karjala

Пользователь
С нами с
17/02/16
Постов
2
Оценка
0
Живу в:
Петрозаводск
Для знакомых
илья
Оружие
мр-153
Собака(ки)
Нет
Добрый вечер! Возникла проблема с ружьем ТОЗ 34 ЕР . Появился у меня это ружье совсем недавно и я еще не успел плотно с ним познакомиться. Искал информацию по этой проблеме но так и не нашел. А проблема вот в чем. В собранном состоянии у него стволы не плотно прилегают,а есть колебания. причем очень ощутимые. Насколько это криминально? Как излечить эту проблему?
P.S. Ружье стреляет без проблем.

есть колебания. причем очень ощутимые.

Что, совсем болтается?)))

Шат стволов это называется. Болезнь 34-ки. Если совсем криминально - к оружейнику. Ну а так, откручиваете пластину на коробке и под неё укладывайте фольги в несколько слоёв. И не используйте усиленные заряды с этим ружьём.

Ну а так, откручиваете пластину на коробке и под неё укладывайте фольги в несколько слоёв. И не используйте усиленные заряды с этим ружьём.
Отличный совет!Спасибо Максим,у самого Тоз-34,вдруг пригодится.тьфу тьфу тьфу:ag:

Шат стволов это называется. Болезнь 34-ки. Если совсем криминально - к оружейнику. Ну а так, откручиваете пластину на коробке и под неё укладывайте фольги в несколько слоёв.
Износ шарнира это старческая болезнь не только ТОЗ-34, а любого "переломного" ружья. Только вот в ТОЗ-34 есть один небольшой по с равнению с ружьями других конструкций плюс. Образовавшийся в процессе эксплуатации люфт в шарнире легко выбрать побором и установкой прокладки между колодкой и её лобовой пластиной. В ружьях традиционной конструкции приходится подгонять новую более полную ось шарнира, что сложнее, требует наличия кое какого оборудования и специальных слесарных навыков у исполнителя.

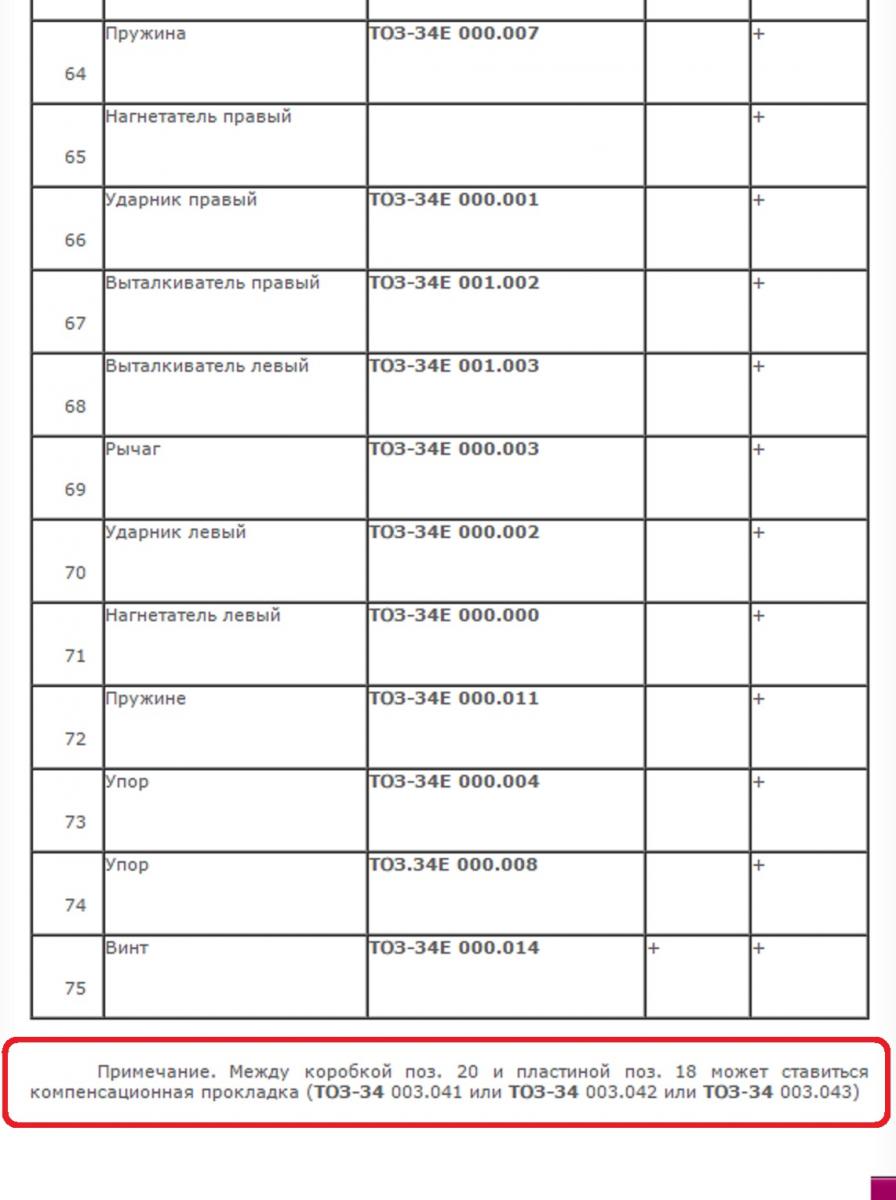

А на заводе для подгонки стволов могут использовать прокладки уже на новом собираемом ружье ТОЗ-34. О чём имеется предупреждение в паспорте, которое я здесь обвёл в красную рамочку.

Изучайте матчасть господа!:af:


Вложения

  • Безымянный.jpg
    91,6 KB · Просмотры: 480
Ну приличный ход уже! Хорошо попробую! спасибо за совет!

легко выбрать побором и установкой прокладки между колодкой и её лобовой пластиной.
Это понятно, уважаемый Сергей, а где в Питере, тем более в Петрозаводске купить эту пластину? Посоветуйте....

--- Добор поста---

А лучше нарезать стальную ленту толщиной 0.1 - не плющится.
Согласен, если есть время, лучше найти прокладку(ленту), фольги - хватит выстрелов на 100-то...

--- Добор поста---

Сергей, Вы пишете.)))

Образовавшийся в процессе эксплуатации люфт в шарнире легко выбрать побором и установкой прокладки между колодкой и её лобовой пластиной
Что, в обшем, понятно. Далее...

А на заводе для подгонки стволов могут использовать прокладки уже на новом собираемом ружье ТОЗ-34.
Так, это что получается - брак качества?!)))

Так, это что получается - брак качества?!)))
Брак - это когда вы в магазине достаете новое ружье из упаковки и на нем есть шат или другие дефекты.
Это технология производства. Всегда есть два варианта:
1) сразу сделать впритирочку две сопрягаемые детали.
2) сделать обе в минус и добрать прокладками.
Первый вариант требует бооооооооольших затрат на оборудование и высокую культуру производства, под чем имеется в виду постоянный контроль режущего инструмента и замена его при износе, который начинает влиять на точность с учетом строгих допусков на нее.
Второй вариант - нарезать на лазере мильен прокладок из толкой ленты и посадить тетенек подкладывать эти прокладки до тех пор, пока шат не уйдет. Лазер за день работы нарежет прокладок на год для всего производства, а тетенек у нас в стране навалом. А судя по вепрю, который мне довелось держать в руках, разбирать и чистить - его фрезеровали фрезой с большими дефектами, возможно скол одного зуба или даже несколько сколов. Металл не резался, он прожевывался местами. Не, он все равно стреляет, и даже неплохо. Но эстетическая часть - хромает. Особенно для тех, кто имеет отношение к металлообработке и знает, как можно сделать.

Кстати еще совет ТСу.
Если есть шупы - попытайтесь вначале примерно оценить толщину щели. Только шуп не попортите. Будет примерно понятен масштаб толщины прокладки.

купить эту пластину?
Может лучше сразу искать чертеж? Найдите владельца, попросите размеры. Ну или сами, исходя из формы сопрягаемых деталей. Лента 0.1 режется хорошими обычными ножницами как бумага. Проблема - это если надо сделать отверстия. Сверлить обычным сверлом нельзя. Можно попробовать трубчатое алмазное сверло. Или ножичком поковыряться, если отверстие нужно не круглое. (Я к сожалению совершенно не представляю какой формы узел и какая форма прокладки нужна).

Последнее редактирование:
Может лучше сразу искать чертеж?
Чертёж вам ничего не даст. Износ шарнира для каждого ружья дело индивидуальное. Поэтому выше я и написал, что прокладку надо подгонять.
В моём ружье я померил зазор между казённым срезом стволов и лбом колодки в видимой верхней её части. Как раз оказалось подходит банка от коктейля "Чёрный русский". Вырезал прокладку, поставил, а шат полностью не ушёл. Оказалось внизу зазор ещё присутствует и пришлось вырезать вторую такую же прокладку и аккуратненько стачивать её на 0 в верху. Т.е. в общем прокладка получилась клиновидной. Снизу две толщины, сверху одна.
Что касается материала, то на банки идёт не мягкий чистый алюминий, а достаточно твёрдый и жёсткий алюминиевый сплав. После установки прокладок в 2008 году я пока не заметил каких либо отрицательных последствий.

Чертёж вам ничего не даст.
1) Лично мне чертеж покажет, о чем вообще идет речь т.к. я совсем не в теме что нужно сделать.
2) Чертеж - это документ, который позволяет выбрать заготовку и сделать из нее деталь. Ну или заготовку для дальнейшей доработки. Я, даже когда мне нужно фрезернуть или выточить что-нибудь очень простое, все равно делаю чертеж. Потому что так правильно. И для архива.

Если есть чертеж то замеряем необходимую толщину, плюсуем для уверенности немного и обращаемся в лазерную резку. Потом, если клин - либо шлифуем на клин, либо изначально делаем много очень тонких прокладок и отрезаем их так, чтобы в сумме вышел нужный клин.

Баночный алюминий и по составу хорош, и по равномерности толщины - за счет этого, собственно, и живет.

--- Добор поста---

В таких ситуациях каждому - свое, согласно менталитету.
Мои умения дополнены возможностями (есть станки в моем личном ведении, есть доступ к мастерам со станками, если чего побольше размером надо). Все конечно связано с работой и ее характером (создание очень нестандартного оборудования). Поэтому, зачастую, мне будет быстрее и проще и дешевле что-то сделать с нуля, чем искать где это можно купить и потом, найдя, офигевать от того сколько это будет стоить. В какой-то момент понимаешь, что невозможного ничего нет. Взял на прошлой неделе и по приколу нарезал резьбу мобилчока на латунной болванке, попробовать. Не попал. На следующий день принес обратно и прорезал глубже - вкрутилась как родная.
А еще ненужные чертежи А3 в клетку попугая как говносборник - оч хорошо идуть ;).

Пивная банка весьма неплоха, алюминий там нагартованный. Латунная фольга исчо лутше. Но я не сторонник этой методы. У Т-34 главная болячка - малый заход запорной планки за крюк. Буквально 2-3 мм. При одинарном запирании както маловато. Можно увеличить величину зацепа ещё на 1,5-2 мм., но требует полной разборки коробки и слесарно-сварочных работ. Вариантов два: либо наварить передний ведущий выступ оси рычага запирания и сточить задний, либо наварить передний ведомый уступ запорной планки и соотв. сточить задний. Второй способ несколько труднее, но более грамотный. Ещё надо немного проглубить фрезой полукруглый вырез в планке под ось рычага, можно и дремелем.
После этого люфт стволов надолго исчезает, 3 года как минимум.

Нескафе - ведущий производитель банок для окурков. А банки-то жестяные! А еще печеньки бывают в жестяных банках, чай. Тут есть где развернуться!

Я как то попытался на стареньком тозе открутить винты колодки. Один открутил, а второй ни в какую. Шлиц испортил,а винт так и не сорвал:(

Как уже писали выше, это всё лечится элементарно просто. Снять планку лба колодки, и по ней вырезать жестянку, просверлить отверстия под бойки и винты и примерить. Если толсто - понемногу стачивать жестянку, если тонко - добавлять новую, и тоже стачивать если окажется толсто. Ничего сложного в этом нет, просто кропотливая работа. Я таких ТОЗовок уже несколько штук так вылечил, никак не думал что это будет кому нужно, а то сделал фото всего процесса...

--- Добор поста---

Шлиц испортил,а винт так и не сорвал
Надо было не тарапица, и нормально размочить резьбовое, тогда бы открутилось нормально.

Шлиц испортил,а винт так и не сорвал
Я обратил внимание, что частенько винт, посаженный на фиксатор резьбы нужно сначала хоть на чуточку ЗАВЕРНУТЬ, а потом отвернется он легко.
