Антенна телескопическая для 320-й

[Artemida]

Нет сомнения в необходимости такой антенны. Но первую я сломала - бежала за собакой по болоту, упала и в основании металл лопнул. Вторую железяку просто потеряла. Чтоб не сломать , как в прошлый раз, стала всегда разъединять с держателем. В итоге где-то в лесу вывалилась из рюкзака. Сейчас на руках остались 2 переходника с держателем и карабином. Есть ли вариант просто подобрать только телескопическую железяку. В комплекте новую покупать не хочу. Не бюджетно...



[kkk2005]

Есть ли вариант просто подобрать только телескопическую железяку.

Это к спецам по радиостанциям надо. Для этого скорее всего КСВ прибор потребуется. Спросите напрямую у Юры (Маркони), он в этот раздел обычно не заглядывает, может он возьмется.



[afedorov]

Скорее всего эта подойдет:
http://www.ebay.com/itm/45-5-inch-1...hash=item1ea9f0021b:m:mjnfiSwPmTlRe56Sb9yuTfg

Чуть-чуть не до конца надо будет раздвигать.



[tikhpetr]

Здравствуйте! Вы бы написали, какая станция, частоты, или хотя бы фотку крупную. То, что Вам предложили в посте, скорей всего подойдет, но все же лучше уточнить.



[kkk2005]

Вы бы написали, какая станция, частоты, или хотя бы фотку крупную

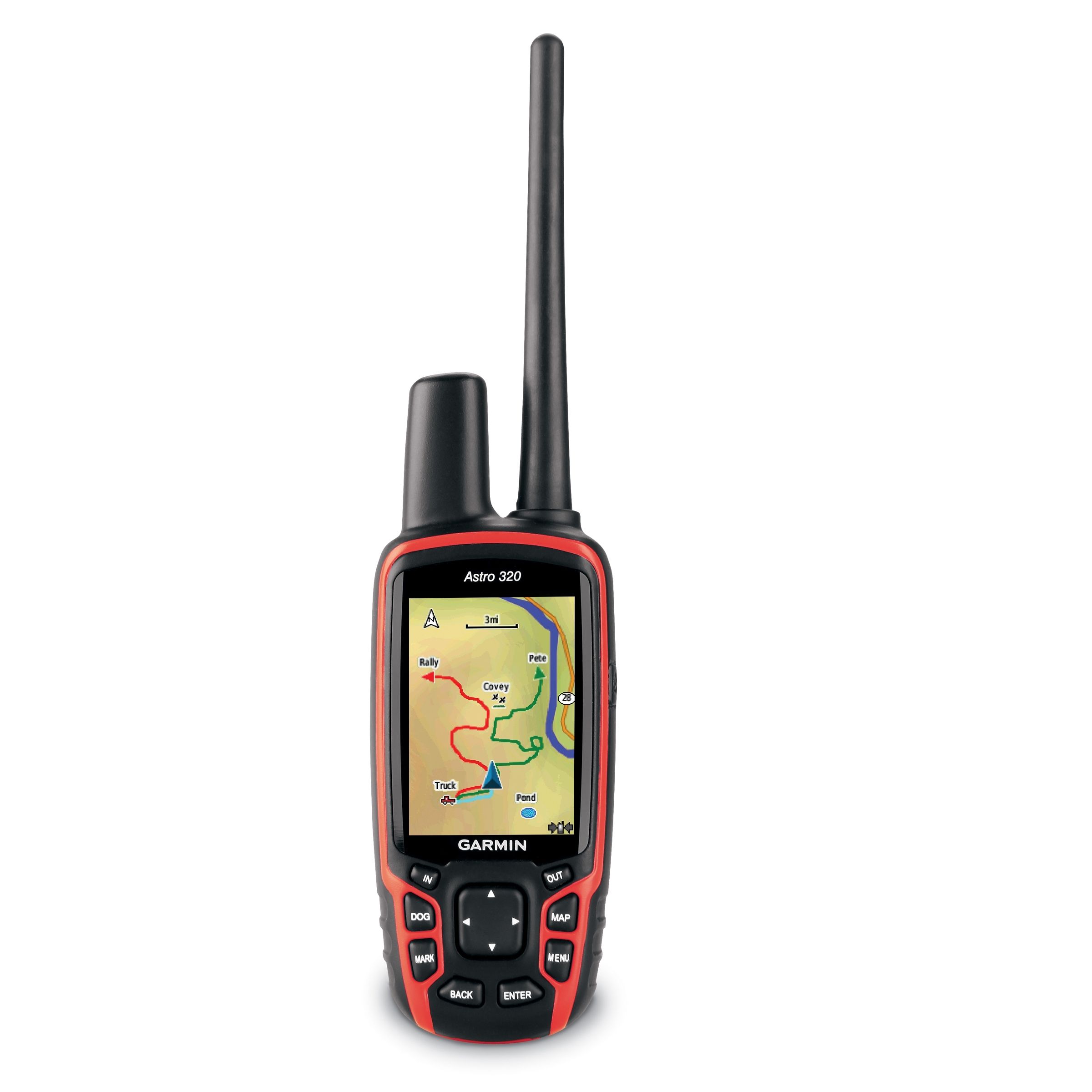

У Светланы это не станция а навигатор Garmin Astro 320
Фото вот:



[Artemida]

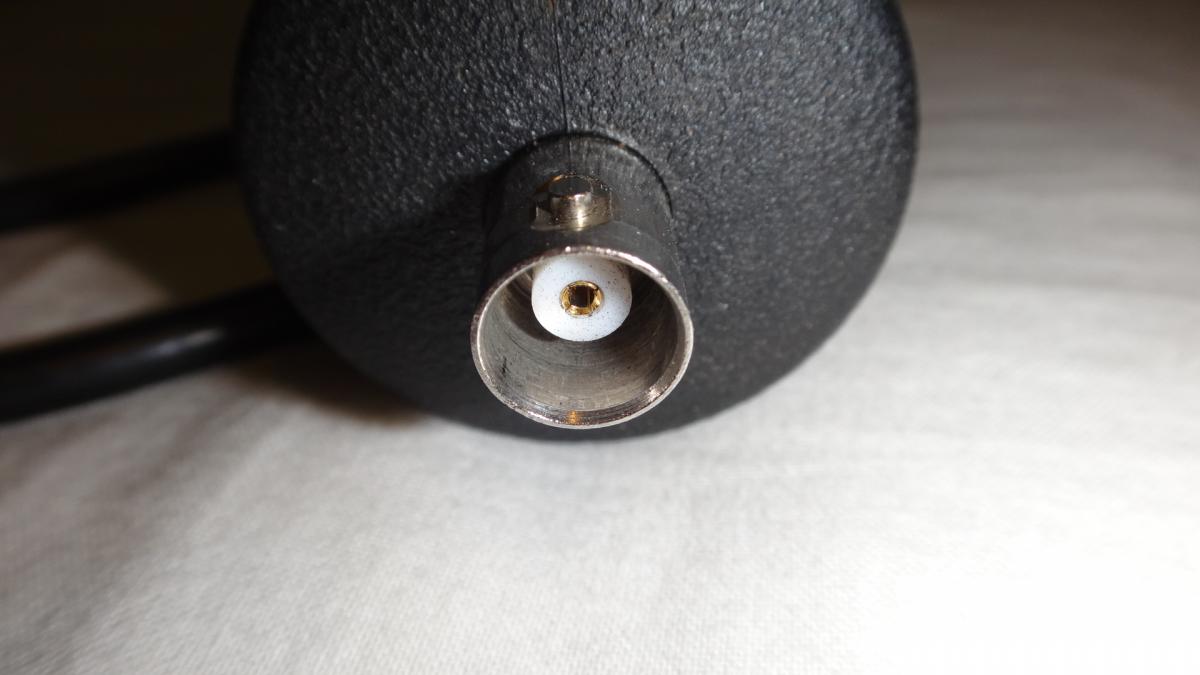

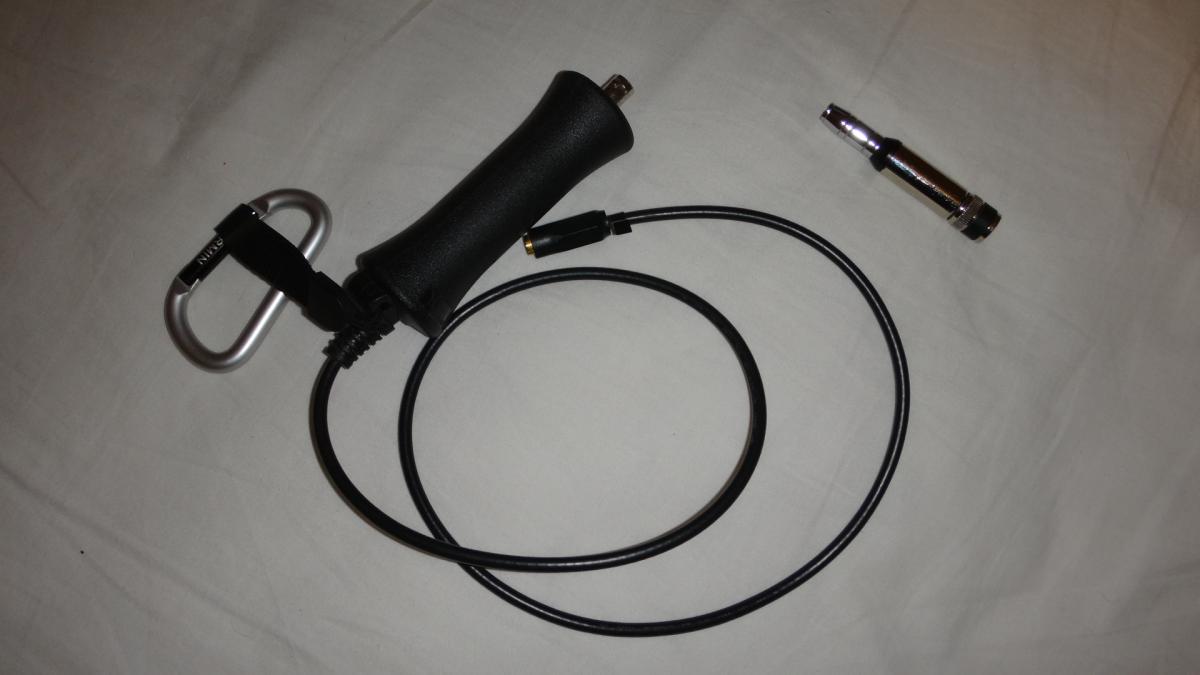

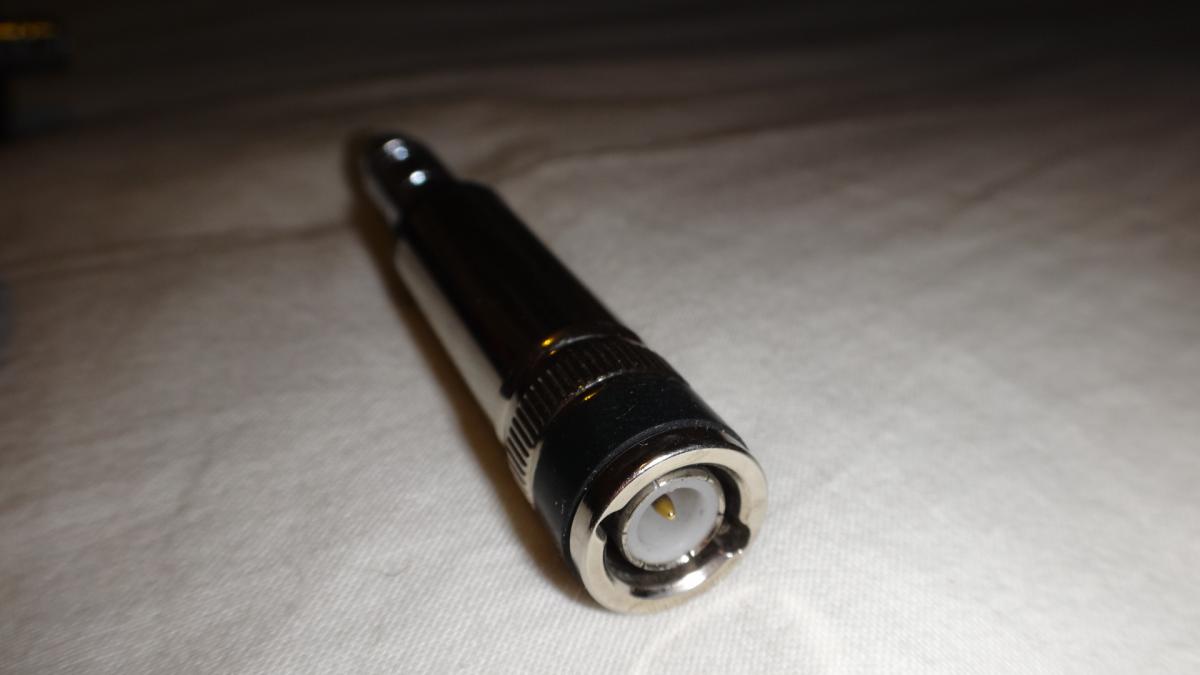

Спасибо Саша. Вот так будет нагляднее.



[kkk2005]

Вот так будет нагляднее.

Светлана судя по фото разъем один в один (он видимо стандартный) как у радиостанции Dragon 101 или Alan (древних радиостанций CB диапазона). К ней продается несколько видов антенн. Я бы Вам свой телескоп отдал, но что-то найти не могу. За много лет лежания куда-то запропастилась.Так же есть вариант нетелескопа, но очень длинной обрезининой.
Вам надо подъехать на Юнону в выходные. Там в середке, где открытые лотки, ребята торгуют такими антеннами. Вот нашел похожую, но та, о которой пишу даже не обрезинена, голый металл. Или такая. Наверняка можно подобрать нужное. У них же и КСВметр есть. Они сразу и покажут до какого состояния телескоп раздвигать, если штатное положение будет не совпадать с нужным.



[Маркони]

Вроде договорились приделать Светлане "рога"
http://www.chipdip.ru/product0/9000182833/
по примеру:

автор ролика утверждает, что такая конструкция работает лучше одинарного штыря, и я с ним абсолютно согласен. Цена вопроса- сущие копейки. Но можно поколдовать и над штырем.



[Artemida]

Вот нашел похожую,

Разъем другой. У меня поворот с защелкой.

Или такая.

А вот у этой точно такой же. Вопрос диаметра. И ее надо заказывать. Как проверить - подойдет или нет? Была бы в наличии.
Сегодня Юре отдам "рога" - посмотрим, что в итоге получится.



[kkk2005]

У меня поворот с защелкой.

Да, я вот про такой как у антенн от моих Р\станций:

Просто разъемы у меня "россыпью" от СБ радиостанций где то же есть. Если надо поищу.



[Artemida]

разъемы у меня "россыпью" от СБ радиостанций где то же есть. Если надо поищу.

Спасибо, но как раз разъем есть от предыдущей антенны, которая сломалась. Отдала все нашему "кулибину". Надеюсь получится!



[afedorov]

Там стандартный BNC.



[Маркони]

прикольная антенна на этом навигаторе.. . После восстановления обломанного телескопа я довольно долго пытался поймать резонанс антенны при помощи антенного анализатора, выдвинув штырь на 50 см. (1/4 длины волны для частоты 150 МГц) но он стоял как вкопанный далеко в стороне. Прозваниваю тестером штатный держатель с кабелем- короткого замыкания нет, обрыва тоже. Подключаю кабель к анализатору, а антенны выход BNC к нагрузке - прибор показывает высокий КСВ. Версия остается одна- залит водой кабель или держатель, но вот следов-то как раз и нет. Поняв, что кавалерийской атакой вопрос решить не получится, начинаю с азов: ставлю предел измерений прибора в режим максимума, выдвигаю штырь на полную длину (порядка 1 м.) и подключаю его к прибору. О чудо, вижу четкий резонанс. Но не там где ожидал (90-100 МГц), а там где нужно, на 150 Мгц. Начинаю потихоньку складывать телескоп- картинка на приборе рассыпается. И тут до меня дошло Подключаю выдвинутую антенну к штатному держателю, кабель к прибору, и вижу четкую картинку. Антенна "светит" там, где ей и положено, в районе 150-155 МГц. В общем, дорогие юзеры данного навигатора, антенна ваша не простая, а с электрической длиной в полволны. Причем антенна и рукоять с кабелем являются единой системой, и попытки подключить к BNC-разъему обычный штырек ни к чему хорошему не приведут, резонанс будет несколько в стороне. Тут либо восстанавливать обломанный телескоп, либо делать все целиком заново, как на видео выше.
В качестве возможной альтернативы возможно использование любой другой антенны 2 м. диапазона, 1/2 длины волны, с разъемом типа BNC.



[Kutikoff]

Вопрос к спецам, такая не подойдёт? И большая просьба отпишитесь про результаты с рогами, мне тоже надо дальнобойную сделать. А то собак иногда день охоты, два дня собак ищешь . http://www.aliexpress.com/item-img/...58400.html?spm=2114.12010208.100005.10.PK08IN



[Маркони]

такая не подойдёт?

описания, к сожалению, нет. Но думаю что не подойдет, т.к. по внешнему виду- это обычный металлический телескоп, а в оригинальной антенне внутри пластикового цилиндра установлено согласующее устройство.



[Artemida]

Ну что ж! Восстановленный обычной телескопической антенной огрызок, сломанного фирменного телескопа умелыми ручками Юры, работает.



[tikhpetr]

Здравствуйте! Все приборы данного вида(включая портативные р/станции) являются дипольным видом антенны, т.е. корпус и штырек - это плечи. Принято?



[Маркони]

т.е. корпус и штырек - это плечи. Принято?

Петр, мы здесь обсуждаем штатную выносную антенну. Это не диполь, а полуволновый вибратор, питаемый с конца.

Ему не нужен противовес в виде корпуса навигатора, либо еще какой другой противовес. Поэтому его там и нет. Принято? Я пробовал подключать к держателю полноразмерный 1/4 штырь от портативной радиостанции. Вот в данном варианте противовес действительно нужен, т.к. резонанс уползает в сторону.



[afedorov]

А Вы ожидали, что там не будет согласующего устройства?!
Там же дальше 50-Омный кабель, а волновое сопротивление телескопа наверняка выше..



[Маркони]

я ожидал, что штатный телескоп- те же самые 1/4, изготовленный таким образом из соображений компактности (удобство транспортирования в сложенном состоянии), а противовесом является, скажем так, массив фольги в рукояти. В этом и была изначальная ошибка. Конструкция-то рукояти неразборная, оставалось гадать на кофейной гуще, так как обломанный телескоп Светланой был выброшен или утерян.
