Охочусь в одних и тех-же угодьях лет 30. Добираться приходится на машине несколько часов. Машину оставляю в деревне - далее сплав на лодке. Последние лет пять стою на одном и том же месте, на острове.
Этой весной замёрз в палатке пипец... Снаряжение всё качественное, но в первую ночь промок, и морозец надавил. Организм восстанавливался почти неделю. Старею наверно. Осознал, что комфортнее будет возле печки, на "кушетке". Опять же бобры завелись, надо будет следующей осенью периодически "навещать". При наличии аквариума не придётся тащить с собой палатку (ну если только гамак - на всякий случай). Да и просто ручками хочется поработать, как говорится - мелкая моторика развивает интеллект
.
Озадачился постройкой в "своих" угодьях стационарного "аквариума" из баннеров. Быстро возводится, недорого ремонтируется. Порушат - не жалко. Заимку ставить - дорого, да и селяне покуралесят.
Время до весенней охоты ещё достаточно. Решил, пока время есть, проработать конструктив строения.
Скачал из Интернета простенькую 3D программку визуализации. И понеслось.

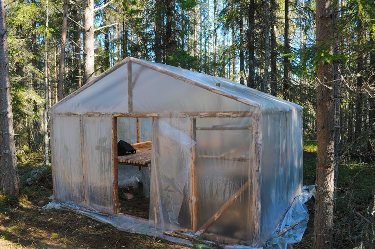

За основу взял творение Дино&Ayno. Тема здесь: http://piterhunt.ru/scripts/forum/showthread.php?t=84531&highlight (заранее сорри за некий плагиат, и естественно огромный Вам Гранд-мерси
).
Посмотреть вложение 241555

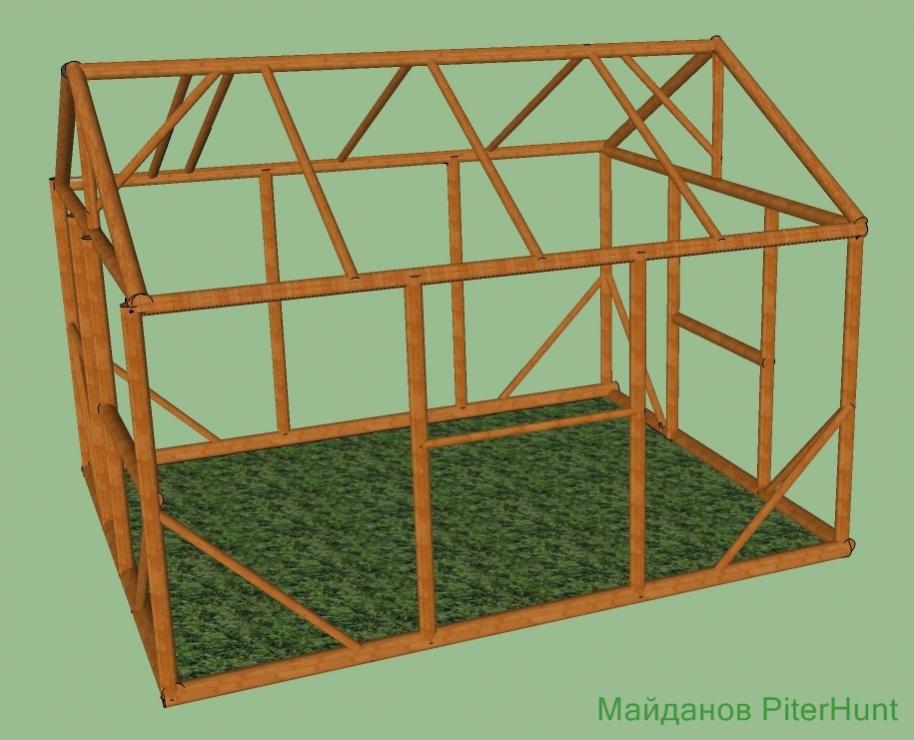

Получилось следующее: Посмотреть вложение 241557

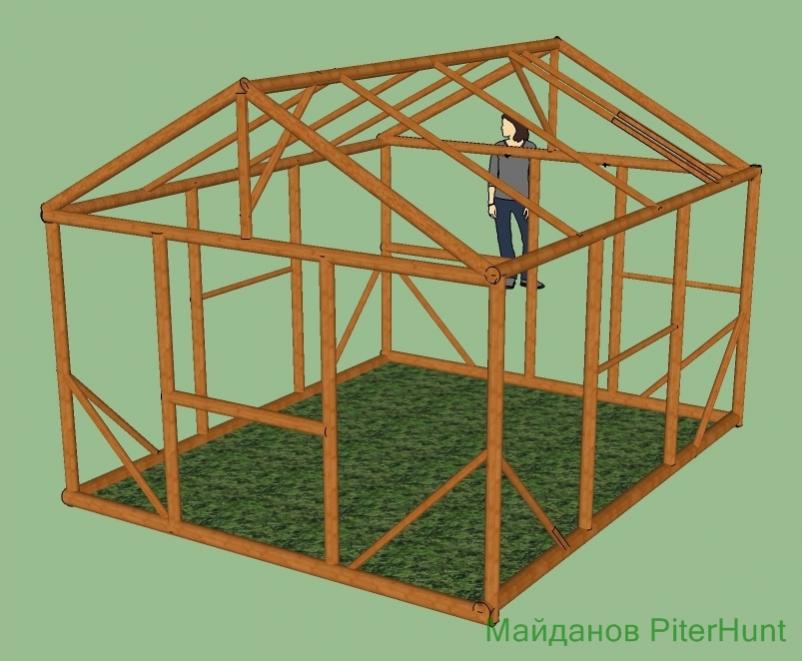

Парень я крупненький, даже очень, соответственно пришлось подгонять размеры сооружения под свои габариты (пол 3,0х3,5м, высота до поперечной балки 1,75м (по плечо), общая высота 2,5м.). Объём помещения здорово увеличился, тепла от печки, в режиме тления, на качественный прогрев может не хватить, придётся иногда таскать дополнительный ковеевский обогреватель. Добираюсь до угодий на лодке, так что не критично.
Кроме того, придётся укрепить конструкцию: строю не на один год (продержится пять - и то славно). Плюс дополнительные элементы каркаса обеспечат гарантированный зазор между внешней и внутренней оболочкой. В целях максимального удержания тепла планирую обтянуть каркас в два "разнесённых" слоя. Получилось следующее:
Посмотреть вложение 241559Посмотреть вложение 241558
Фигурка на чертежах дана для визуальной оценки размеров. Существо типа "унисекс", стоящее поодаль, сзади каркаса, выдаётся самой программкой, к охоте никакого отношения не имеет. Как её заменить, пока не раскопал
.

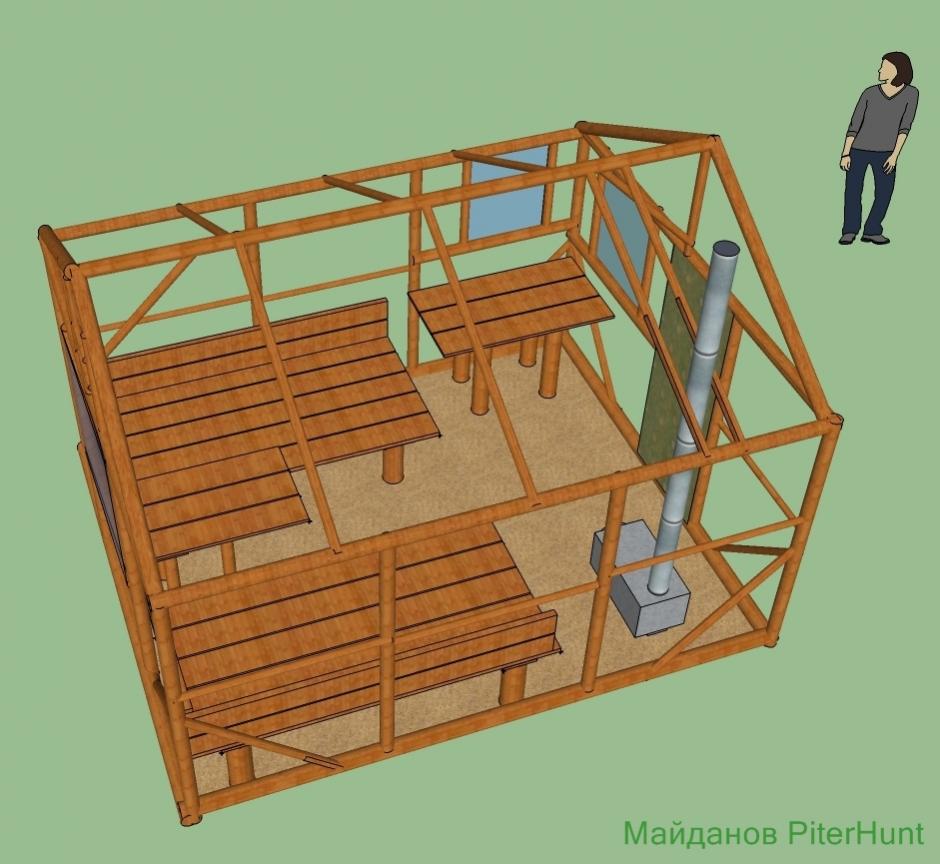

Добавим два широких лежака (периодически, на выходные, навещает жена с детьми), два стола (справа от входа - для готовки пищи, между лежаками - для приёма пищи и разбросанных в "художественном беспорядке" девайсов). Боковые вертикальные доски лежаков взяты согласно "заветам"
Дино&Ayno, дабы во сне не продавить стенки. Не смогу завезти на место строительства доски - сделаю из жердей.
Посмотреть вложение 241564Посмотреть вложение 241566Посмотреть вложение 241567

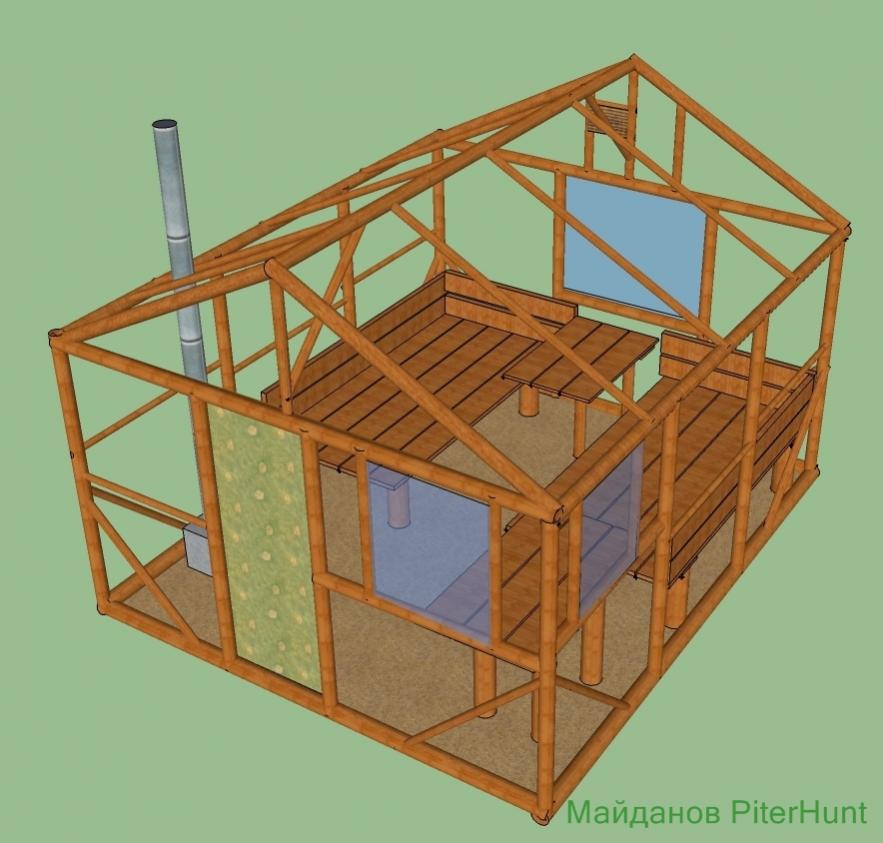

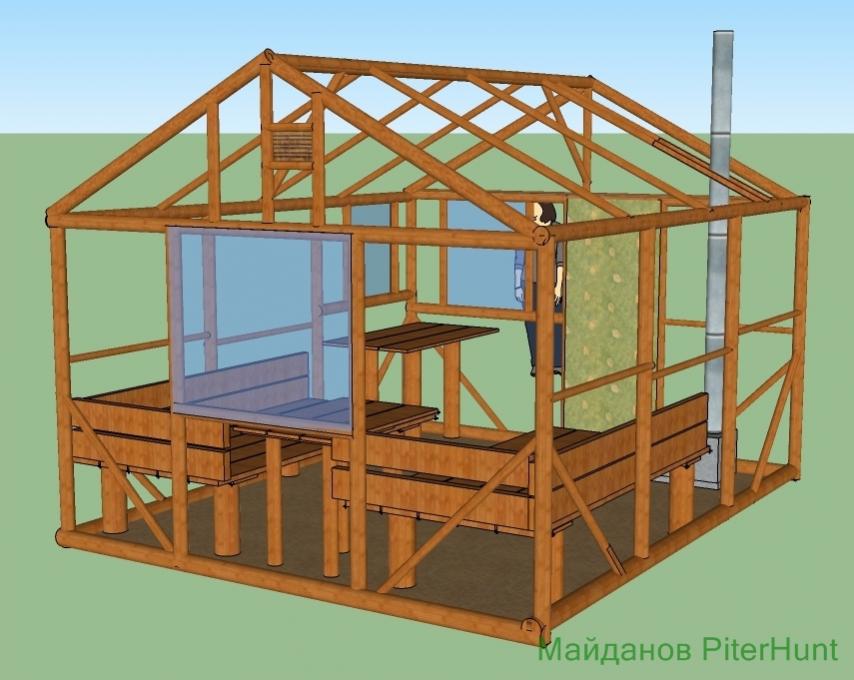

Чтобы света в помещении было достаточно, оборудую окна из полиэтилена, или "мягкого" стекла. Глухая стена - северная сторона. Вход занавешу брезентом. Над торцевым большим окном - форточка сквозной вентиляции. Занавешу куском брезента, и буду открывать по необходимости, например утром, чтобы выгнать лишнюю влажность.
Крайний верхний узел держателей крыши возможно усилю вертикальными стойками от верхней торцевой горизонтальной поперечины (на чертеже над большим торцевым окном). Верхний узел сопряжения торцевой стены и крыши кажется слабым. Если узел окажется надёжным, то сделаю как указано на чертеже со стороны торца с дверью.

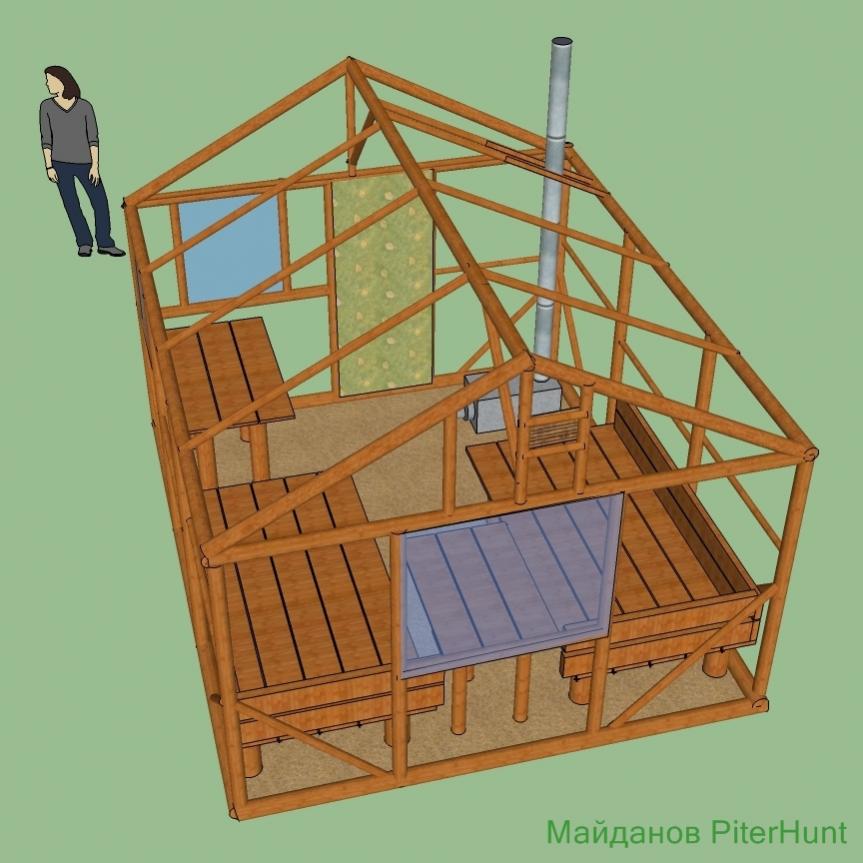

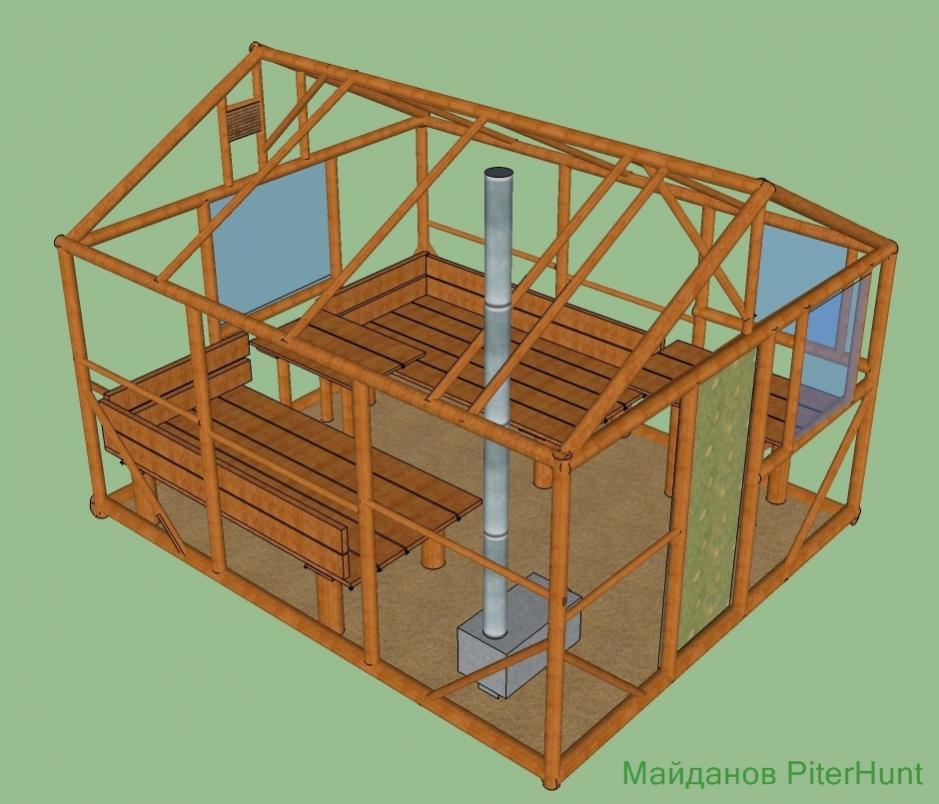

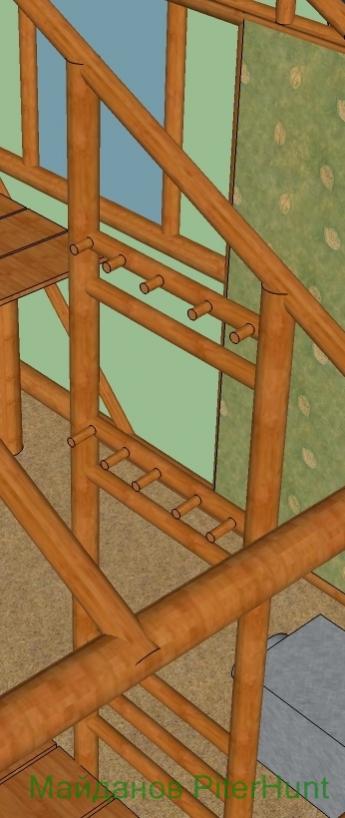

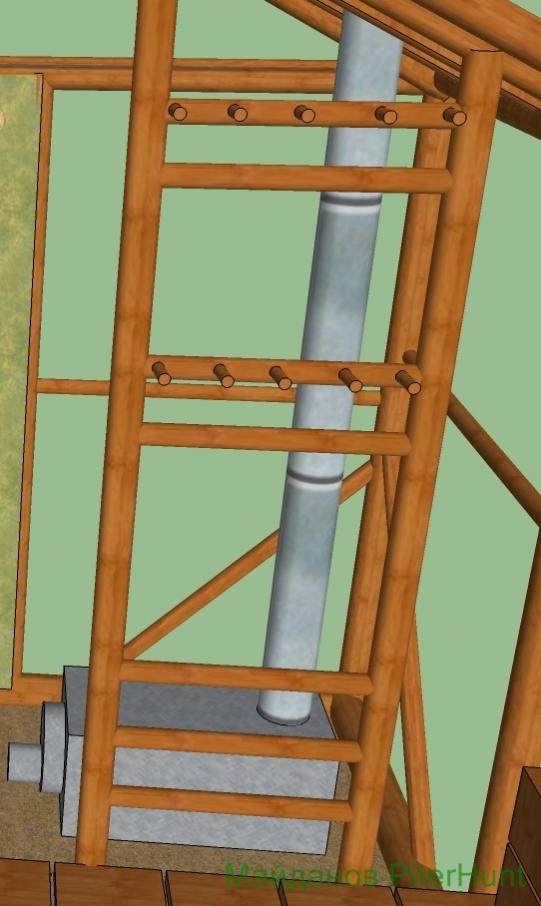

Решил добавить вешалку между печкой и лежаком. От тепла печки и конвекции тёплого воздуха одежда будет подсыхать, плюс меньше шансов, что во сне что-нибудь не скатится с лежака на печку. Заодно вертикальные стойки усилят "балку" крыши.
Посмотреть вложение 241571Посмотреть вложение 241573
В общем теоретическая подготовка проведена, будет чем руководствоваться в "полевом" строительстве.
С удовольствием выслушаю конструктивную критику и пожелания в усовершенствовании конструкции.
Этой весной замёрз в палатке пипец... Снаряжение всё качественное, но в первую ночь промок, и морозец надавил. Организм восстанавливался почти неделю. Старею наверно. Осознал, что комфортнее будет возле печки, на "кушетке". Опять же бобры завелись, надо будет следующей осенью периодически "навещать". При наличии аквариума не придётся тащить с собой палатку (ну если только гамак - на всякий случай). Да и просто ручками хочется поработать, как говорится - мелкая моторика развивает интеллект
. Озадачился постройкой в "своих" угодьях стационарного "аквариума" из баннеров. Быстро возводится, недорого ремонтируется. Порушат - не жалко. Заимку ставить - дорого, да и селяне покуралесят.
Время до весенней охоты ещё достаточно. Решил, пока время есть, проработать конструктив строения.
Скачал из Интернета простенькую 3D программку визуализации. И понеслось.
За основу взял творение Дино&Ayno. Тема здесь: http://piterhunt.ru/scripts/forum/showthread.php?t=84531&highlight (заранее сорри за некий плагиат, и естественно огромный Вам Гранд-мерси
).Посмотреть вложение 241555
Получилось следующее: Посмотреть вложение 241557Парень я крупненький, даже очень, соответственно пришлось подгонять размеры сооружения под свои габариты (пол 3,0х3,5м, высота до поперечной балки 1,75м (по плечо), общая высота 2,5м.). Объём помещения здорово увеличился, тепла от печки, в режиме тления, на качественный прогрев может не хватить, придётся иногда таскать дополнительный ковеевский обогреватель. Добираюсь до угодий на лодке, так что не критично.
Кроме того, придётся укрепить конструкцию: строю не на один год (продержится пять - и то славно). Плюс дополнительные элементы каркаса обеспечат гарантированный зазор между внешней и внутренней оболочкой. В целях максимального удержания тепла планирую обтянуть каркас в два "разнесённых" слоя. Получилось следующее:
Посмотреть вложение 241559Посмотреть вложение 241558
Фигурка на чертежах дана для визуальной оценки размеров. Существо типа "унисекс", стоящее поодаль, сзади каркаса, выдаётся самой программкой, к охоте никакого отношения не имеет. Как её заменить, пока не раскопал
.Добавим два широких лежака (периодически, на выходные, навещает жена с детьми), два стола (справа от входа - для готовки пищи, между лежаками - для приёма пищи и разбросанных в "художественном беспорядке" девайсов
). Боковые вертикальные доски лежаков взяты согласно "заветам" Дино&Ayno, дабы во сне не продавить стенки. Не смогу завезти на место строительства доски - сделаю из жердей.Посмотреть вложение 241564Посмотреть вложение 241566Посмотреть вложение 241567
Чтобы света в помещении было достаточно, оборудую окна из полиэтилена, или "мягкого" стекла. Глухая стена - северная сторона. Вход занавешу брезентом. Над торцевым большим окном - форточка сквозной вентиляции. Занавешу куском брезента, и буду открывать по необходимости, например утром, чтобы выгнать лишнюю влажность.
Крайний верхний узел держателей крыши возможно усилю вертикальными стойками от верхней торцевой горизонтальной поперечины (на чертеже над большим торцевым окном). Верхний узел сопряжения торцевой стены и крыши кажется слабым. Если узел окажется надёжным, то сделаю как указано на чертеже со стороны торца с дверью.
Решил добавить вешалку между печкой и лежаком. От тепла печки и конвекции тёплого воздуха одежда будет подсыхать, плюс меньше шансов, что во сне что-нибудь не скатится с лежака на печку. Заодно вертикальные стойки усилят "балку" крыши.
Посмотреть вложение 241571Посмотреть вложение 241573
В общем теоретическая подготовка проведена, будет чем руководствоваться в "полевом" строительстве.
С удовольствием выслушаю конструктивную критику и пожелания в усовершенствовании конструкции.
