Многие владельцы огнестрельного оружия хотят знать на сколько кучно бьёт их "инструмент".
Для упрощения решения этой задачи я некоторое время использовал программу OnTarget http://www.ontargetcalc.com
К сожалению у нее есть некоторые недостатки, которые "мешали мне жить" :)
В результате была задумана и написана собственная программа.

Свою прогу я назвал E-Target (оригинально, правда? :):):))

Назначение программы:
Программа помогает измерить и наглядно сохранить основные параметры группы пробоин на отстрелянной мишени. Измерения ведутся относительно центров пробоин, на основании эталонного размера, который определяется пользователем. Позволяет удобно хранить данные о результатах стрельбы

Требования
Программа написана на языке Java версии 8. По этому может работать на разных платформах, но требует наличия на компьютере Java 8 Скачать можно здесь: http://java.com/ru/download/index.jsp

Основные возможности программы
  1. Разметка изображения мишени для указаний групп выстрелов
  2. Расчет всех параметров групп выстрелов
  3. Графическое и цифровое отображение результатов по каждой группе
  4. Статистика по всей мишени с возможностью перехода к группе с нужным параметром
  5. Сохранение результатов
    • Скриншот выделенного участка мишени с данными
    • Скриншот видимой области мишени с данными
    • Полноразмерный скриншот мишении с данными
    • Сохранение в файл данных собственного формата (".etgt") для последующей загрузки в программу с возможностью редактирования данных или создания скриншотов
    • В автоматическом режиме сохранения мишеней доступно сохранение по различным, настраиваемым папкам с нужными названиями файлов
  6. Ввод данных в нужных единицах измерения (mm, inch, m, yd)
  7. Отображение результатов в нужных единицах измерения (mm, inch, MOA, MIL)
  8. Широкие возможности настройки
  9. Справка по программе (пока еще не полная, но постепенно пополнится)

Управление программой
  • Все кнопки программы имеют всплывающие подсказки, т. ч. разобраться не составит труда
  • ПКМ (Прав. Кл. Мыши) Отменяет некоторые действия
  • Ctrl + ЛКМ (Лев. Клав. Мыши) Увеличение изображения
  • Ctrl + ПКМ Уменьшение изображения
  • Удержание ЛКМ на плавающем окне - перемещение этого окна

Установка
Распакуйте прикрепленный архив в нужную папку и запустите ".jar" - файл

Пользование программой на примере создания одной группы
  1. Загружаете нужное изображение мишени. Основное требование - на мишени д. б. какой-то размер, который Вы точно знаете. Самое простое это при съемке положить на мишень линейку
  2. Если надо поворачиваете мишень.
  3. Проведите эталонную линию и во всплывающем окне укажите её размер и в каких единицах
  4. По желанию можете установить точку прицеливания, тогда будет возможность вычисления смещения Средней Точки Попадания (СТП)
  5. Указываете пробоины группы
  6. Определите видимость и положение плавающего окна с данными (отображение - установка соотв. флажка на правой панели) Перемещение окна по мишени - удержание ЛКМ
  7. Снимите флажки у тех параметров, чьи линии Вы не хотите, чтобы отображались
  8. Определите единицы измерения для отображения
  9. Пункты 4-8 повторяйте для всех групп на изображении мишени
  10. Для скриншота установите регион для сохранения
  11. Укажите в соответствующем поле название для сохранения файла (группы файлов - зависит от настроек сохранения)
  12. Сохраните изображение
​
Пара скриншотов

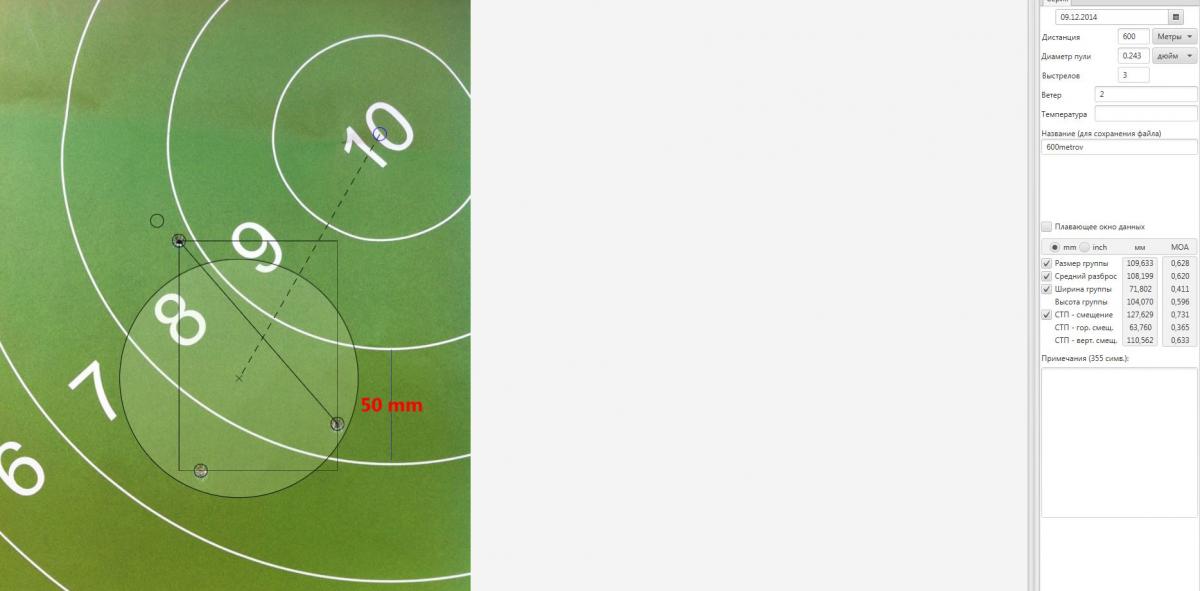

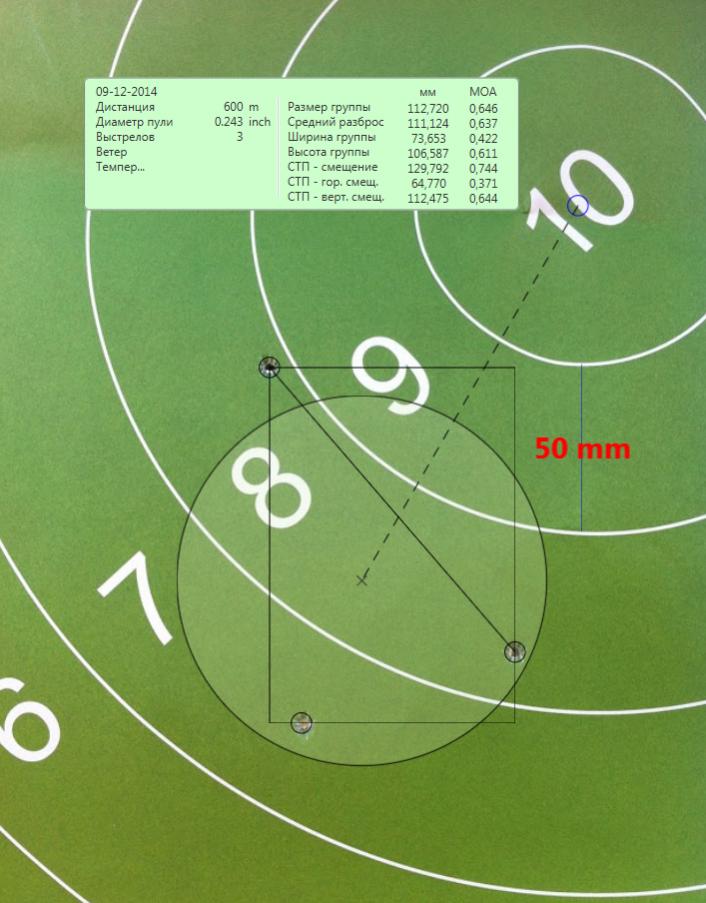

ИнтерфейсПример сохраненной мишени

Программа написана для себя. Буду очень рад, если кому-то пригодится. Есть некоторые задумки на будущее. Программу бросать не собираюсь, буду допиливать ее и дорабатывать по мере возможностей и появления новых идей или запросов.
Все вопросы, мысли и предложения по программе задавайте здесь. Вроде всё
Программа распространяется, "как есть", бесплатно.
Особо не ругайте, я не профессиональный программист :):):)
Всем всего самого лучшего!
Версия 2.1
  • Исправлена ошибка при вычислении значений в тысячных радиана - Mil-ах. (Благодарю Tonera за указание на ошибку)
Версия 2.0
  • Возможность разметки нескольких групп на одной мишени
  • Возможность управления этими группами: создание, переименование, очистка и удаление
  • Легкое перемещение между группами
  • Сохранение работы в полноразмерный скриншот и в файл данных собственного формата (".etgt") для последующей загрузки в программу с возможностью редактирования данных или создания скриншотов
  • Добавлена вкладка для данных по мишени
  • Добавлена вкладка со статистикой мишени с возможностью перехода к группе с определенным параметром
  • Добавлено отображение результатов в тысячных радиана (MIL)
  • Изменен формат сохраняемых изображений на ".jpg" В настройках можно выбрать качество сохраняемого изображения
  • Добавлены две настройки для сохранения скриншотов
  • Появилась возможность масштабирования плавающего окна группы (растягивание или сжатие его за углы)
  • Наконец-то начато написание справки :)
  • Что-то, наверное, забыл. Программа полностью переписана
Версия 1.64
  • Упрощено пользование плавающим окном. Для его перемещения теперь надо просто зажать ЛКМ
Версия 1.63
  • Расширены опции автосохранения
  • Немного переработана правая панель. Теперь поле "Название" для введения имени сохраняемого файла обработанной мишении перемещено вверх. На мой взгляд это место более логично для названия
Версия 1.62
  • Исправлена ошибка ручного сохранения с недопустимым расширением файла
  • Увеличено количество символов в поле "Название"
  • Добавлено уведомление о не сохраненной обработанной мишени при закрытии программы
Версия 1.61
  • Исправлена ошибка с установкой цвета и величины текста эталонного размера
Версия 1.6
  • Первый выпуск
Закрыть
Последняя версия программы
E-Target 2.1
​


Вложения

Забыл написать, что, если изображение больше окна просмотра, то его можно двигать, зажав ЛКМ, для установки в удобное, для работы, положение

Последнее редактирование:

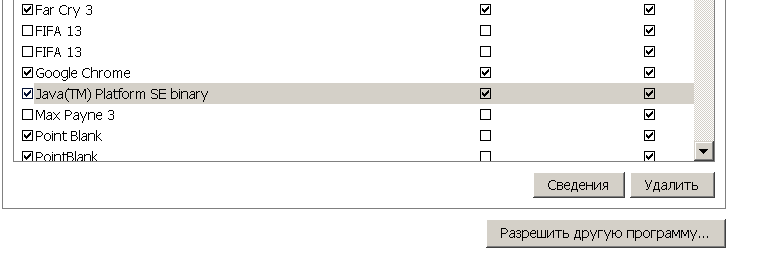

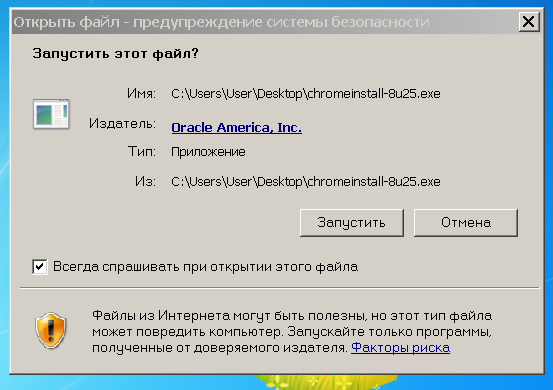

Романтик, Михаил, хотел заценить, что то ява не запускается. Таргет есть, работает

Wlas, в каком смысле "ява не запускается"??? Она и не должна запускаться. Она должна быть просто установлена на компе, а запускать надо файл проги, в данном случае - "E-Target.1.6.jar". Или именно он и не запускается? Тогда проверьте версию установленной Java, д. б. "восьмерка". Нужны еще отзывы. А то у меня может все отлично работать, а у остальных нет :). Хотя должно всё быть Ок

Поставил Java 8 - все работает без проблем на Win 7

Последнее редактирование:

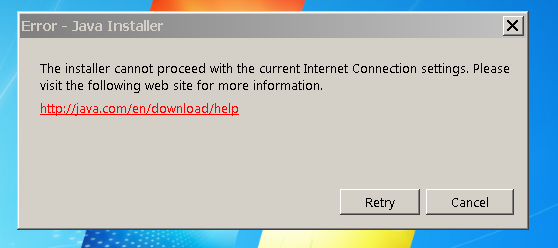

Wlas, похоже блокируется установка Явы из интернет. Скачайте отсюда полноценный (не интерактивный) инсталлер для нужной ОС: http://www.java.com/ru/download/manual.jsp и запустите его
Там все подробно в инструкциях написано по русски

Поигрался со старыми мишенями . А здорово программа работает я вам скажу! Миша спасибо!

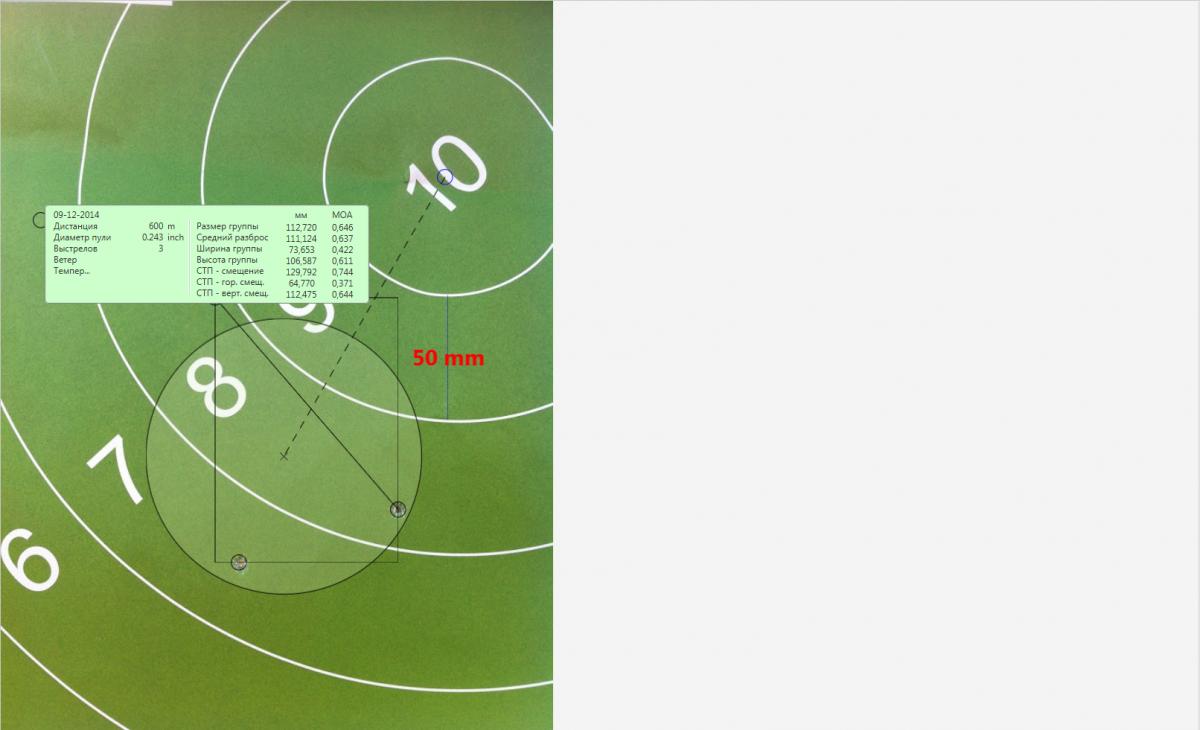

Есть пожелание : чтобы при сохранении мишени сохранялись и данные который справа . Т.е. вижу так :

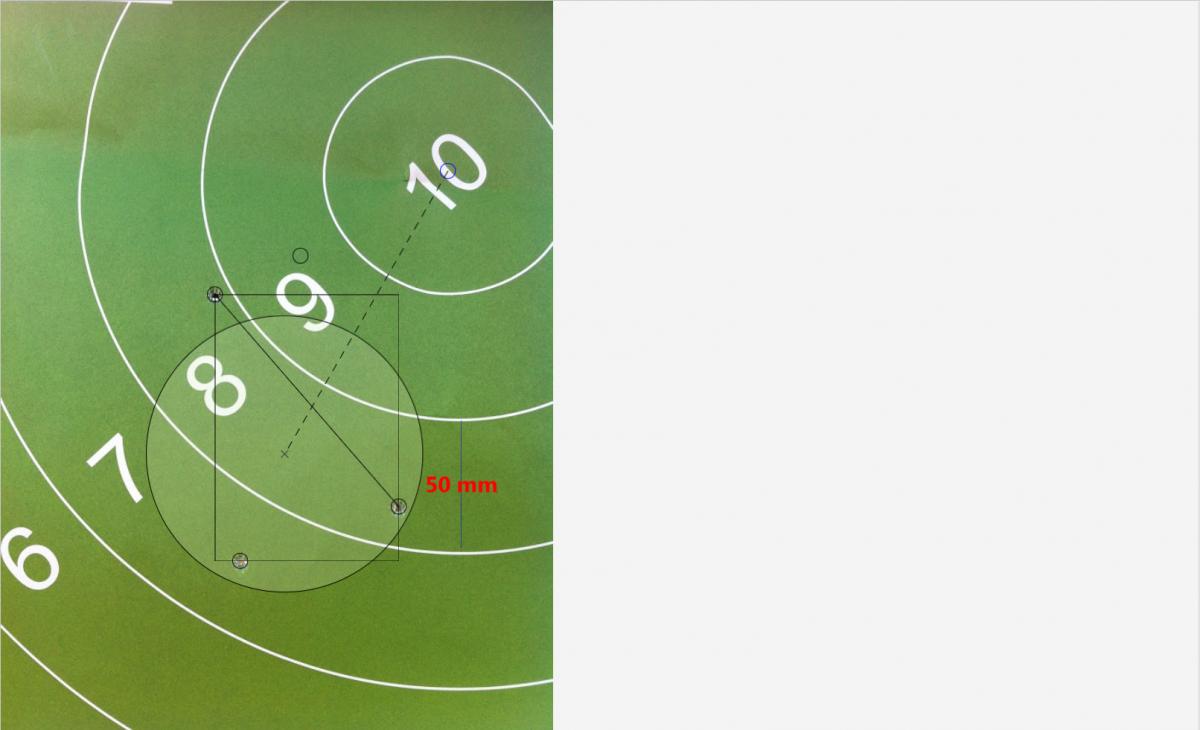

а сохраняется только так :

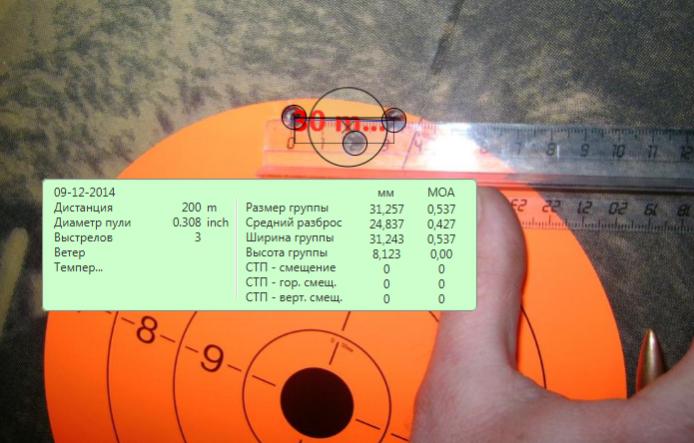

Установи галочку справа "Плавающее окно данных" И пользуйся сохранением выделенного региона мишени. Т. е. Выделяешь, что надо рамкой и только это сохраняется

Отлично! Но еще вопросик, галку ставлю и таблица перекрывает пробоину. Может сделать чтобы таблицу на мишени двигать можно ?


Андрюха!!! Инструкция в первом посте для кого?:):):) Плавающее окно перемещается если нажать Shift и ЛКМ

Вот что значит я не читал инструкцию! Оказывается все уже в программе сделано . Спасибо Миша еще раз !

Про Shift удержание не углядел. Усе двигается и как надо сохраняется :


Романтик написал(а):
Линейку лучше прикладывать где-то в стороне от пробоин.
Нажмите для раскрытия...
Теперь буду в стороне прикладывать, раньше прикладывал прямо по дальним отвестиям, что бы считать группу было легче. С прогой линейка идет просто как эталон. Миш еще раз рахмат!

Имхо линейку вообще можно не прикладывать, просто замерить расстояние определенное на мишени и ввести в прогу значение.
