Прицел , сайд фокус

[Wlas]

У нашего одноклубника на этом прицеле, при настройке фокуса происходит смещение прицельной сетки по горизонту до 10 мм по вертикали до 25 мм на 100 метров. барабанчик сайд фокуса на блоке ввода поправок.
Фирма отказала в ремонте
Какие будут мнения, как сделать?



[Wlas]

Тишина, гробовая. Печально.

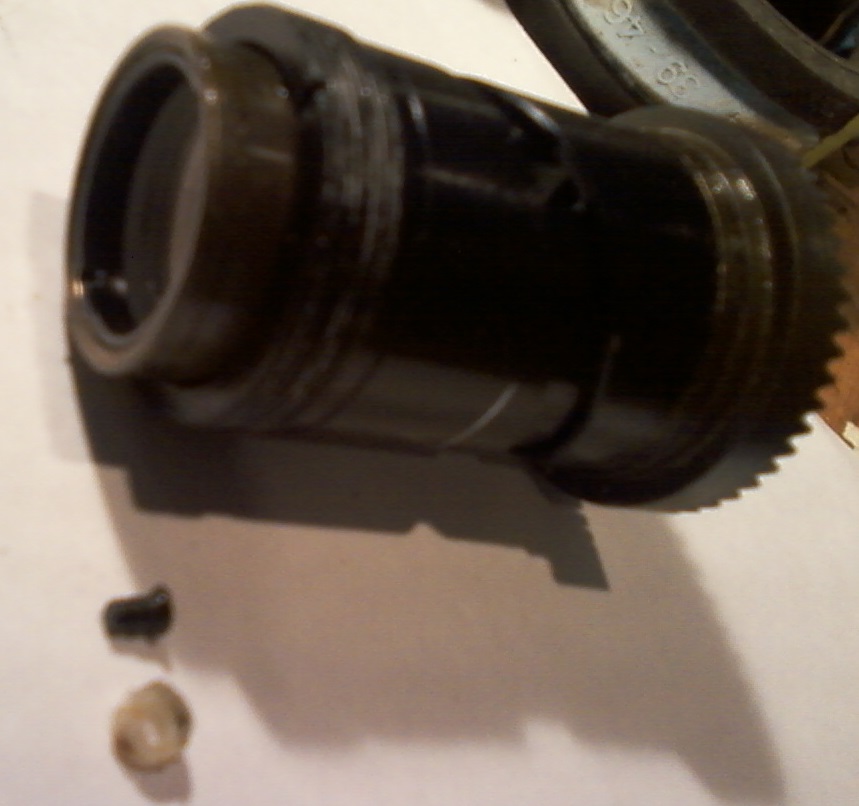

А тем не мене ни чего сверх естественного Вот и сайд фокус



Теперь убираем люфт. Собираем без мусора. И пусть дальше радует хозяина



[Петрович]

Все дело в том, что в охотничьей практике Оп с такими устройствами редко применимы. вернее на наших охотах они не нужны..
Поэтому практики их эксплуатации и применения для возбуждения интереса недостаточно, ИМХО.
Скорее всего интерес к теме возможен на более продвинутых в техническо отношении сайтах, возможно на ГАНЗЕ...( ИМХО).
Сам факт ремонта нашим форумчанином этого узла заслуживает внимания и поощрения.



[Wlas]

Петрович, рад тебя слышать
Дело в том, что производители практически всегда боковой барабан сайд фокуса обзывают отстройкой параллакса. Боковой барабан перемещает промежуточную линзу и настраивает резкость в зависимости от дистанции. На отстройку параллакса он не как не влияет. А отстройка параллакса находится на объективе или отстроена производителем на определенную дистанцию.
По поводу применения. Их сейчас достаточно много, значит народ пользуется, те же ФТ



[Петрович]

Дело в том, что производители практически всегда боковой барабан сайд фокуса обзывают отстройкой параллакса

Позволю с тобой , Иван , не согласиться частично.
ИМХО: абс. согласен, что первоначальная ( основная, общая или как там ее еще обозвать,), отстройка от паралакса производится на заводе -производителе прибора...
В большинстве охотничьих прицелов отстройка от паралакса это 100 метров, ( может и др.) производится установкой строго в определенное место склейки линз объектива и , в данном экземпляре линзы коллектива , ( она же линза сайд фокуса ) с обозначением на шкале 100метров...

Вращая барабанчик сайд фокуса мы подстраиваем фокусное расстояние объектива для цели на ЕЕ удалении ( дальности), а следовательно и отстраиваемся от паралактической ошибки..
Или я не правильно тебя понял?

Пы сы : лично мне отстройка от паралакса дополнительным барабанчиком не понравилась..Не привык к этому, а в придачу ночью деления шкалы дальности не видать, приходится подсвечивать..
Так что своего японца с пожизненной гарантией продал за полцены, пусть ему крутят ""паралакс" другие..

ИМХО: -для наших охот прицелы с "наворотами" не нужны, чем проще -тем надежнее!
Шестикратникам при стрельбе до 500 метров достаточно отстройки от паралакса на дистанцию 100 -150 метров, ИМХО.



[Wlas]

Петрович хорошо спросил, возмжно я не прав. Сразу вспомнил, что при сетке в фокальной плоскости окуляра параллакса со смещением сетки быть вообще не должно. НО

В большинстве охотничьих прицелов отстройка от паралакса это 100 метров, ( может и др.) производится установкой строго в определенное место склейки линз объектива и , в данном экземпляре линзы коллектива , ( она же линза сайд фокуса ) с обозначением на шкале 100метров...

В этом прицеле линза сайд фокуса подвижна, передняя линзы объектива не подвижна, но параллакс есть.
И второе сетка находится в фокальной плоскости окуляра, и параллакс опять есть. Параллакс имено смещение сетки на цели, при движении глаза вверх\низ, в право\ лево. Как такое может быть
Сайд фокус устанавливается только на сетку в окуляре или на сетку в объективе тоже?



[Петрович]

Сайд фокус устанавливается только на сетку в окуляре или на сетку в объективе тоже?

Добрый вечер! Иван!
Не готов ответить на твои вопросы не поверьтев в руках этот прицел....
Честно говоря , даже не сталкивался с подобными конструкциями в их ремонте..
Так мыслю, ты сам разберешься что к чему.. Здесь ты задал больше вопросов, чем есть ответов.
ИМХО: -раз смещается поле зрения на перекрестии в фокусе окуляра, значит есть люфты в линзах оборачивающей системмы при перестройке кратности. Сама сетка то закреплена в этой системе наглухо!
При частом вращении ( перемещении линз оборачивающей системы) лимба кратности - таков неизбежный , печальный итог не только середнячков Оп , но и более серъезных производителей. Посему повторю рекомендацию охотникам: - не крутите лишний раз лимб кратности без особой нужды, а просто сидячи на вышке " от нечего делать" - прицел прослужит дольше.....

Пы Сы : нахожусь далеко от Литвы и следить и отвечать в теме оч. сложно.. Чувствую, ты уже во всем разобрался и все Ок!



[Georg]

Тема интересна
Хотелось бы подробностей и фотографий

С ув



[Wlas]

Петрович, который раз вспоминаю тебя добрым словом. Не дай бог тебя забанят и поговорить не с кем.
Теперь по сайд фокусу. Везде говорят, что когда сетка находится в фокусе окуляра, параллакс со смещением сетки по мишени отсутствует. Но в прицеле с сайд фокусом он есть и используется для промера дистанции до цели, и надо отметить, весьма точно. В ФТ с пневмой это используют успешно.

Хотелось бы подробностей и фотографий

А что именно интересует, конструктивные особенности на разных прицелах разные.



[Georg]

Иван
Спасибо за темы по оптике, очень поучительно.
Если у Вас найдется время иногда опубликовывать свои работы, буду очень признателен

С ув.
