Мини трактор из мотоблока (мотокультиватора).

[pomeha78]

Как говориться природная лень и нежелание бегать ЗА мотоблоком, порождает желание ездить на нём
Помните сказочку про Емелю...щуку...печь...
Да в добавок и-нет "подогрел" ....

К тому же как ни кстати... у металоломщиков "нарисовался" передний мост от багги (торсионный мост с рулевым редуктором от инвалидки )
Плюс ко всему обилие свободного времени подтолкнули на подвиги.

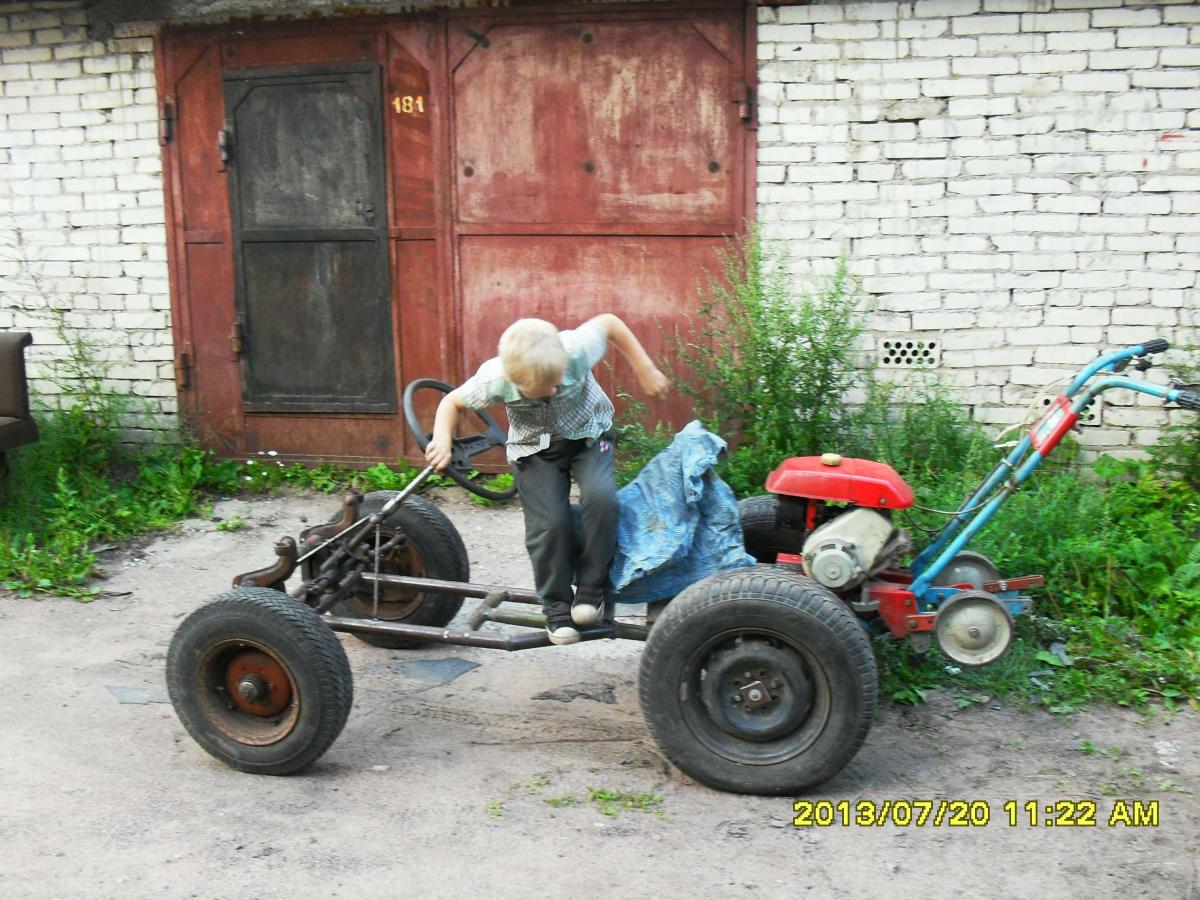

В итоге получилось "нечто"....




Это итог 2-х дней работы.
Окончание "проекта" - не за горами!!!!

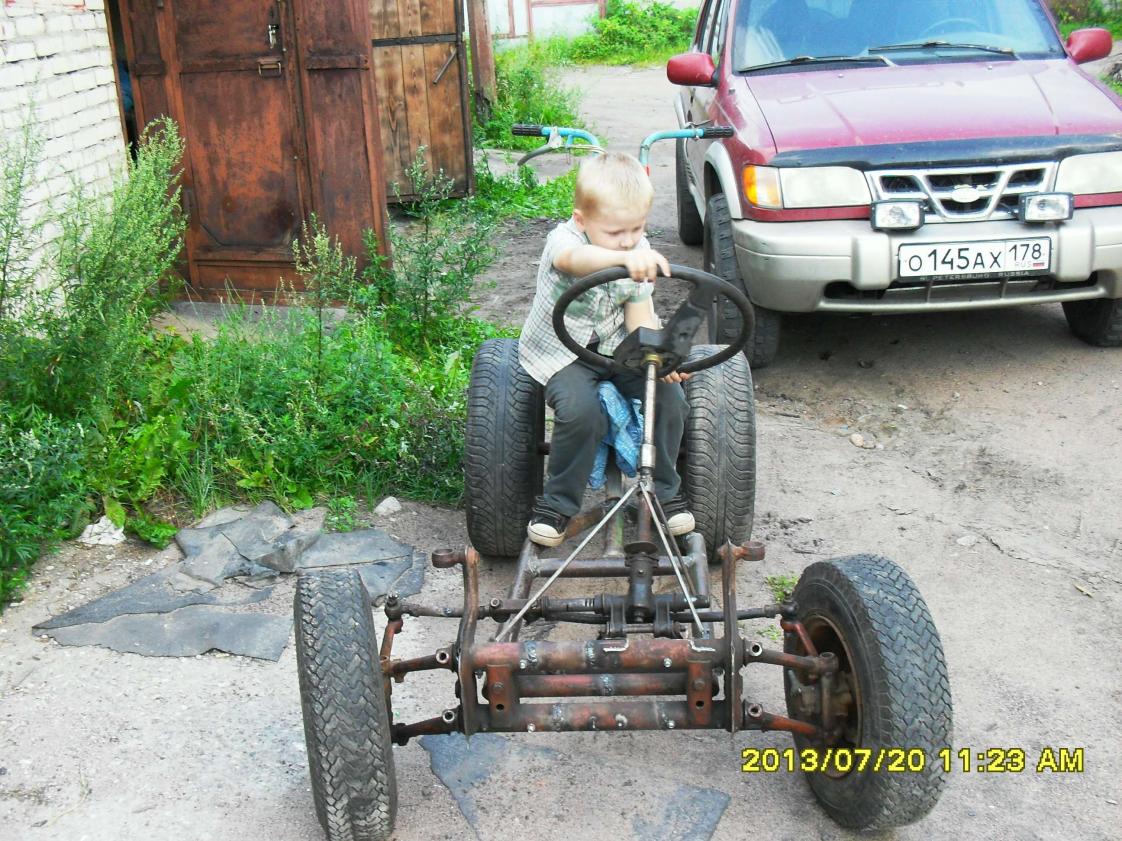

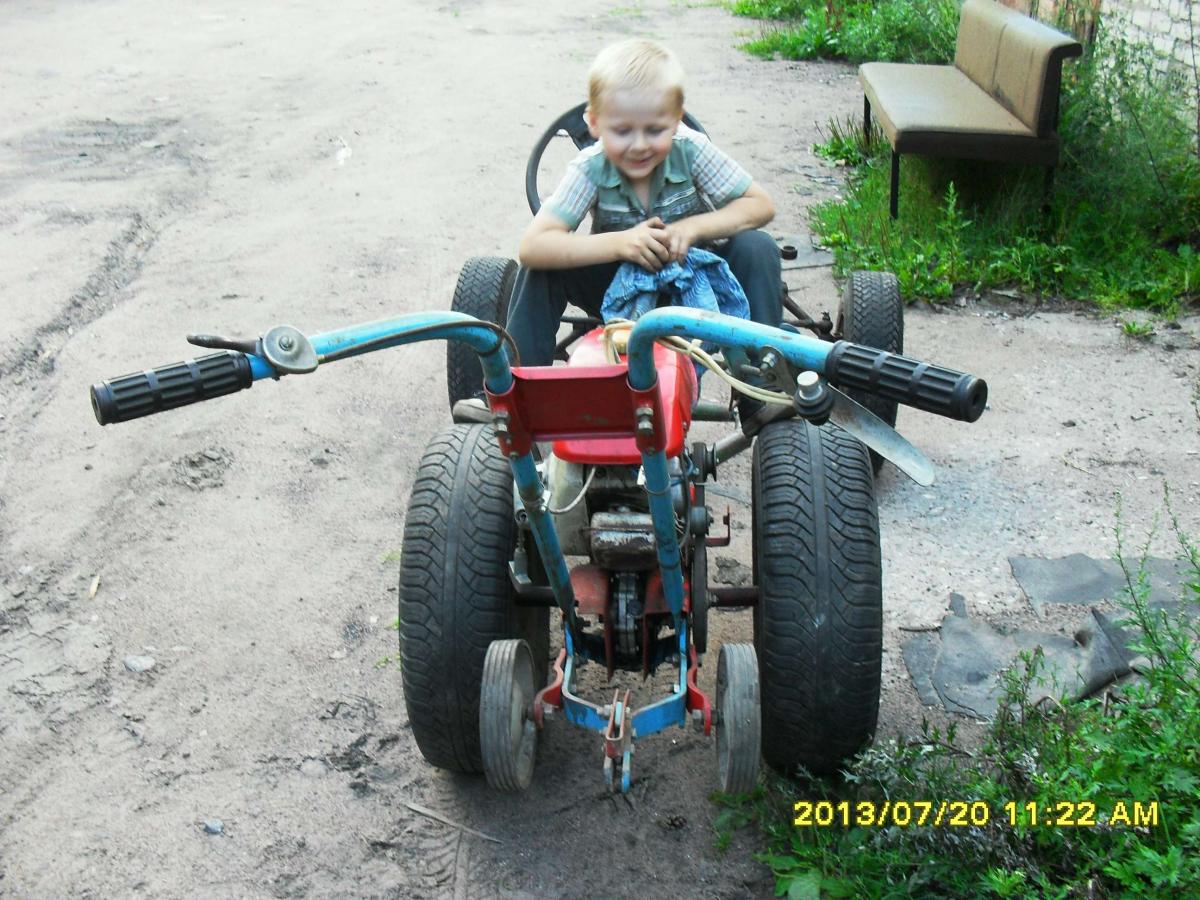

Результату больше всего был рад мой маленький помощник....а сколько восторга у него было когда он "сам рулил" ....



[DrevoSV]

Передок то, от запорожца...



[pomeha78]

Передок то, от запорожца...

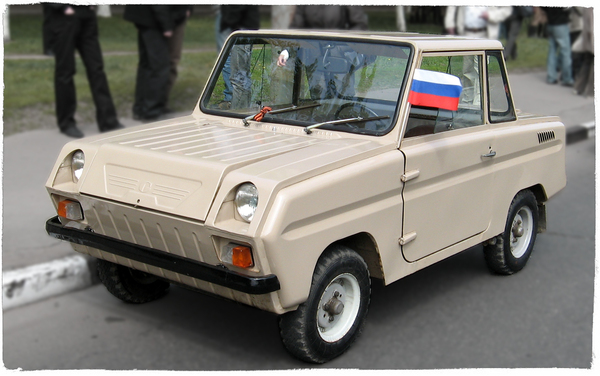

Не..не угадал. Яж написал от инвалидки...мотоколяска СЗДа.
Причём замечу, что рулевая рейка тож от неё!!!!

Но поскольку болгарки металлоломщиков уже порезали торсионы пришлось выкинуть все потроха и просто выставив "клиренс" за сверлится и поставить болты.



[DrevoSV]

Не..не угадал.

Похожи сильно, хотя при нашей унификации, могут мало отличаться. А вместо торсионов можно стальные полосы или прутки использовать. Главное чтобы на кручение хорошо работали.



[pomeha78]

DrevoSV, В этом агрегате подвеска не очень-то и нужна.
здесь передняя часть и сам мотоблок имеют "шарнир" позволяющий "кручение" .

Похожи сильно, хотя при нашей унификации, могут мало отличаться.

Да..похожи. Обе торсионные и двухрычажные. Не не одинаковые. У запора размеры больше... был у меня 968М "мыльница"



[Yrich]

А кабина будет?



[pomeha78]

Yrich, не...зачем???
Главное в этом "проекте", что в течении 10 минут этот трактор обратно становиться культиватором (мотоблоком). т.е. изменения НЕ являются - НЕ обратимыми.



[Yrich]

изменения не являются - необратимыми

Понятно.



[Грубый]

А сколько сил движок?



[pomeha78]

А сколько сил движок?

Пока мало...
Двухтактник. Рабочий объём — 60 см3. Мощность 2,6 лошадиные силы при 5500-6500 оборотах в минуту.
В планах замена на четырёхтактник в 5-7л.с.
К примеру на такой http://www.220-volt.ru/catalog-76350/



[pomeha78]

Виртуальный, Посмотрим



[vitalin]

В планах замена на четырёхтактник в 5-7л.с.

Сергей лишь бы ходовка самого блока не развалилась от более сильного двигла.



[pomeha78]

vitalin, А чему там разваливаться
2 звёздочки 4 подшипника цепь и 2 вала...
К сожалению из-за тормозного мобильного и-нета не загрузить видео.
Механика вся сделана осталась самая малость не найти троса......вот блин засада подкралась.
Раньше этих боуденовских тросов в гараже валялось....море, а сейчас когда понадобились - нетути..



[vl140978]

О как! У меня такой же культиватор - "Крот" . Всё думаю сделать из него "самоходку". Теперь пожалуй, послежу за "эволюцией" ))) P/S/ Сергей, а со "сцеплением" как ? Определился?



[pomeha78]

P/S/ Сергей, а со "сцеплением" как ? Определился?

А что сцепление-то??? вполне нормальная схема, проверенная временем.
Единственное придётся сделать "задний ход", но и это не беда....самоделкины уже реализовали

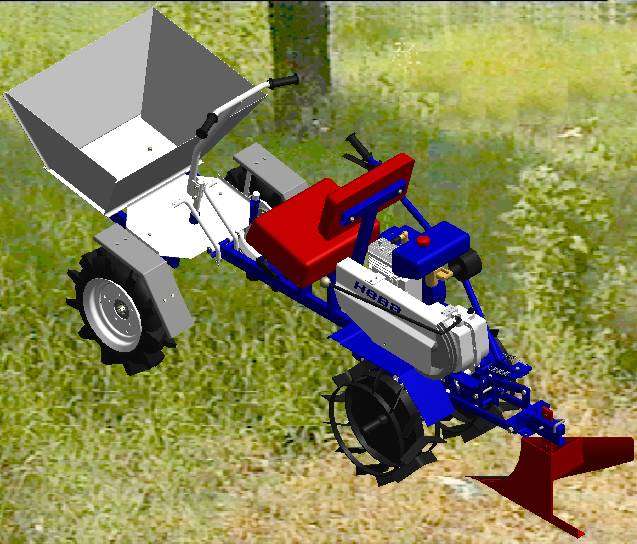

А это на основе чего решил делать свой тарантас http://ao_sbs.chat.ru/prod01.htm
з.ы. единственное железа у меня "многовато", но это из-за того, что решил делать на основе готовых узлов (переднего моста).



[pomeha78]

С трудом удалось вкачать маленькое видео
http://video.qip.ru/video/view/?id=v25231961ae8#



[DrevoSV]

Этот движок чуток дешевле и мощнее - http://www.220-volt.ru/catalog-76351/?utm_campaign=sway&utm_source=sway&utm_medium=cpc



[pomeha78]

DrevoSV, Сергей, покупка движка это - перспектива.
А пока стоит задача убить двигун который стоит (чтоб не жалко было выкидывать)



[Алексей Нов]

Торсионы от запора подрезаеш пакет, и подвеска работает. Раму лучше немного "пространственной" делать. (в одной плоскости прогнется и сложится.(если не найти торсионов то могу помоч должны еще оставатся)



[pomeha78]

в одной плоскости прогнется и сложится

Думаю, что не получится там труба 1 1/4" , а на шарнире стоит пруток 25мм.
