Exit Pupil - выходной зрачек

[den68]

в документации и описании различных прицелов присутствует понятие Exit Pupil ( выходной зрачек ), кто в курсе, разьясните по цифрам, встречаются например: Exit Pupil 4.66-18.67 mm или Exit Pupil 21.00-5.25 mm
что есть первые цифры а что вторые? речь о переменниках.

--- Добор поста---

понятно что речь идет о угле обзора на разных увеличениях ...
но почему такая разница между значениями?



[Wlas]

4.66-18.67 mm или Exit Pupil 21.00-5.25 mm

А это цифры размера выходного зрачка на расстоянии от прицела. Но 18 и 21 мм от окуляра, можно хорошо получить в глаз))))))

понятно что речь идет о угле обзора на разных увеличениях ...
но почему такая разница между значениями?

Без конкретного прицела и графы, где это указано сложно говорить. Но смею предположить, что это о сумеречном числе. Если это так, то не надо забывать, что днем и в сумерках размер зрачка будет разным, и +\ - возраст



[Reper]

Может тут перепутаны понятия с ай релифом? Удалением?



[den68]

нет, фокусное расстояние от прицела зовут Long Eye Relief ( Optimum Eye Relief )

про прицел(ы) вот нескольо примеров:
Grizzly 3-12x56E Riflescope - TAC Vector Optics Hunting Riflescopes
Buster 2-8x42 Compact Rifle Scope - TAC Vector Optics Hunting...
http://www.bsaoptics.com/scope.aspx?productID=340
http://www.bsaoptics.com/scope.aspx?productID=74



[DrevoSV]

но почему такая разница между значениями?

На разных кратностях - разный диам, выходного зрачка, с изменением кратности - меняется диам, выходного зрачка. Вот можно почитать, хоть и про бинокли... http://www.ohotniki.ru/equipment/article/2012/01/24/228987-optika-bez-tayn.html http://www.ohotniki.ru/equipment/article/2011/11/03/633745-vyibiraem-binokl.html



[den68]

спасибо, осознал



[Wlas]

Вот здесь по вашему вопросу



[den68]

спасибо, я так понял что минимальное значение этого параметра на минимальном увеличении, а максимальное на максимальном?



[Yankee]

Exit pupil Имхо-это диаметр проецируемого на входную линзу светового потока, я не отвечаю за точность определения, но простыми словами,- если вы возьмёте любой комплекс линз- например бинокль с переменной кратностью, и направите его на источник света, то через входную линзу вы будете видеть, отставив бинокль на расстояние этот диаметр света. Чем больше кратность- тем меньше будет эта проекция на одном и том же приборе.

Я думаю, что по сути- это как диафрагма- поищу рисунки в нете, если найду что- выложу.



[Yankee]

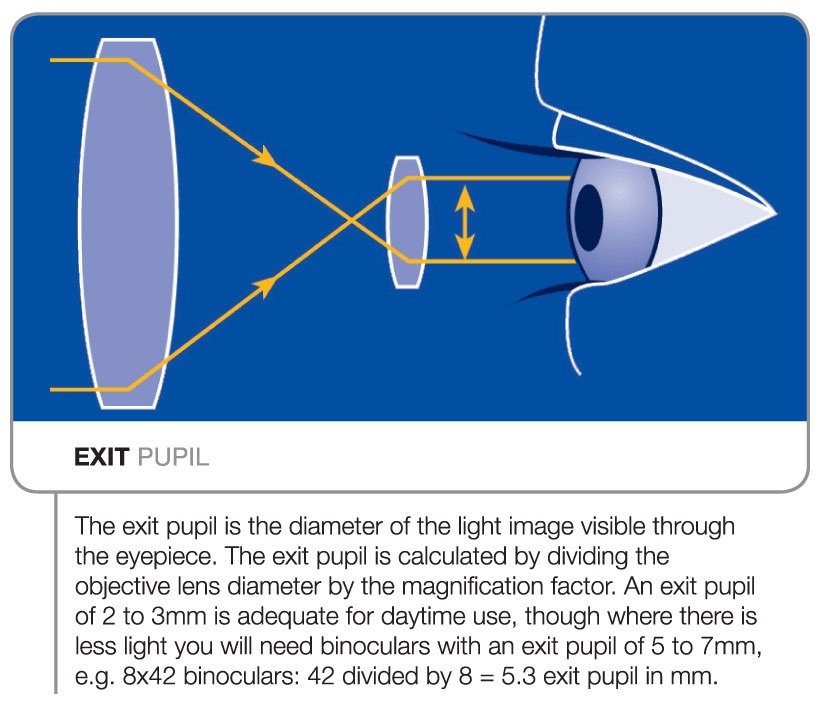

Вот:



[Yankee]

А это диаметр важен для работы с прицелом, например днём и ночью. Так как днём и ночью зрачок человеческого глаза имеет разное экспанирование, как-то так...



[den68]

>Это прежде всего зависит от модели. На одной модели может быть при увеличении кратности увеличеватся выходной зрачок, при уменьшении уменьшатся, на другой на оборот. При увеличении кратности - уменьшается, при уменьшении - увеличевается.

Жесть, а как понять это из описания прибора? .... я сделал для себя личный вывод, что для меня это является одной из главной характеристик прицела ..

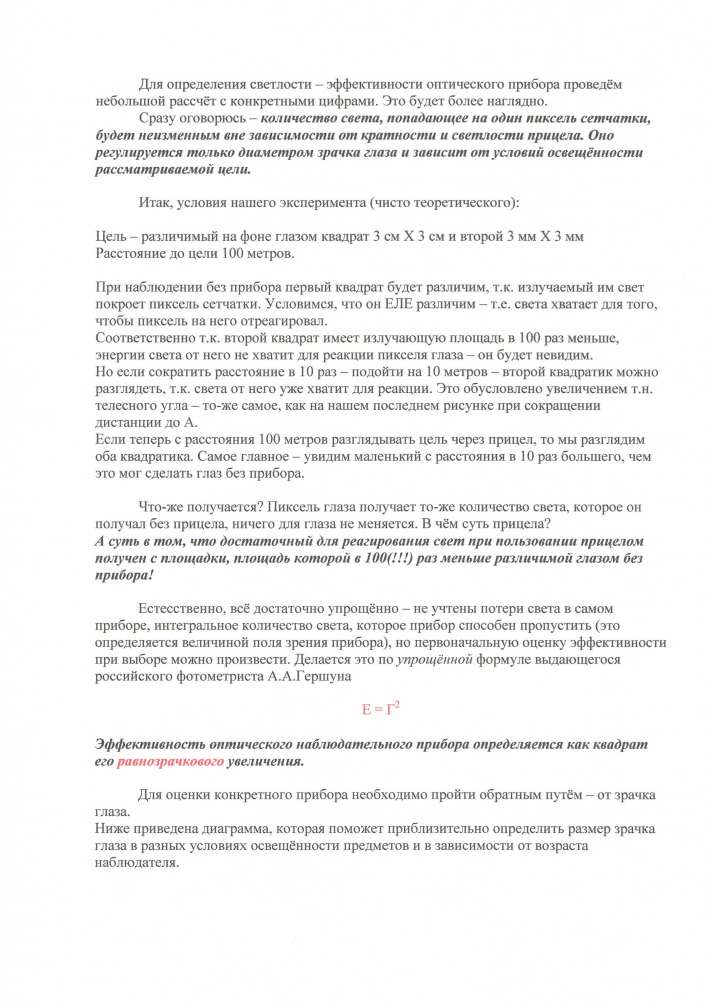

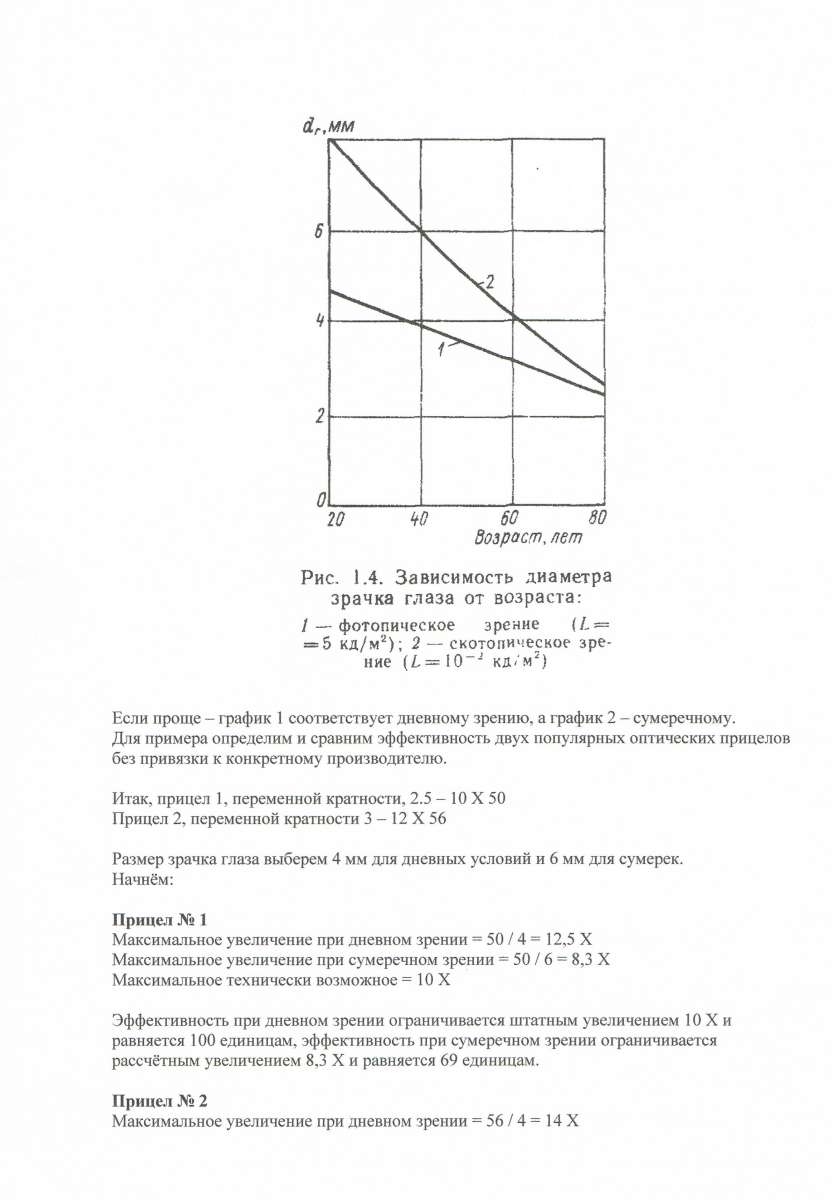

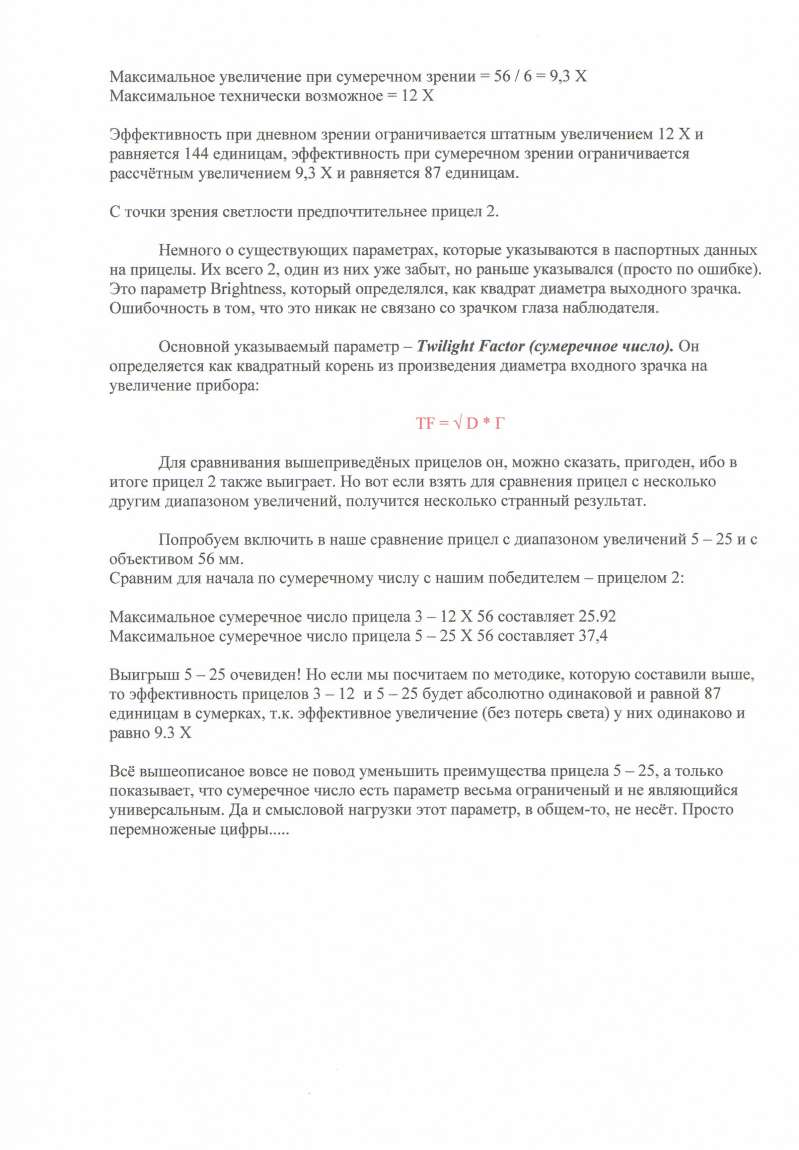

З.Ы. Глеб Юрьевич спасибо за наглядные пособия "доступно о сложном"



[Wlas]

РАЗНОЗРАЧКОВОСТЬ

Я теперь вошел в Великие оптики - физики
А таких перлов даже от себя и не ожидал, но думаю, дай по пробую

Это прежде всего зависит от модели. На одной модели может быть при увеличении кратности увеличеватся выходной зрачок, при уменьшении уменьшатся, на другой на оборот. При увеличении кратности - уменьшается, при уменьшении - увеличевается.

Что, неужели на форуме совсем не осталось оппонентов. Петрович с Димой - Svireppey, не в счет. Я бы на месте Михаила задумался о такой тенденции


Ну а теперь, все сначала. Размер выходного зрачка равен диаметр объектива деленное на увеличение. По порядку ссылок Дениса
3 - 12 х 56. 56\3=18.66мм, 56\12=4.66мм
2 - 8 х 42. 42\2=21мм, 42\8=5.25мм
2 - 7 х 32. 32\2=16мм, 32\7=4.57мм
Как то так )))))))))
Но... у того же Люпальда я встречал один размер выходного зрачка 7 мм, при переменной кратности



[den68]

спасибо Иван, формулу осознал, именно в таком раскладе я это и представлял, только вводили в заблуждение разные по велечине начальные и конечные цифры в описании некоторых прицелов. Однообразной системы исчесления в голове не складывалось
