Итак, есть МР 233 на которое вновь возникло желание коллиматор прикрутить, снятый лет семь назад, после того, как пришлось по лосю с 15 метров стрелять
Ранее BSA стоял на планке через основание B-SQUARE, поскольку планка на ружье 9,5-10 мм, а паз в основании 13 мм, всё это устанавливалось через массу различных металлических прокладочек.
Нашёл на WHT и в ALLAMMO основания weaver под мой размер прицельной планки. На WHT девайс продаётся за 3650, в ALLAMMO похожий, но другой за 1400.
Заказал, конечно, за 1400. Договорился, что если не подойдёт - средства вернут. Оплатил карточкой, доставили на Восстания в центр выдачи 812. Прогулялся со ствольным блоком в кармане на примерку - база с натягом на планку встала. Хорошо. Пришёл домой и написал сей отчёт с картинками:

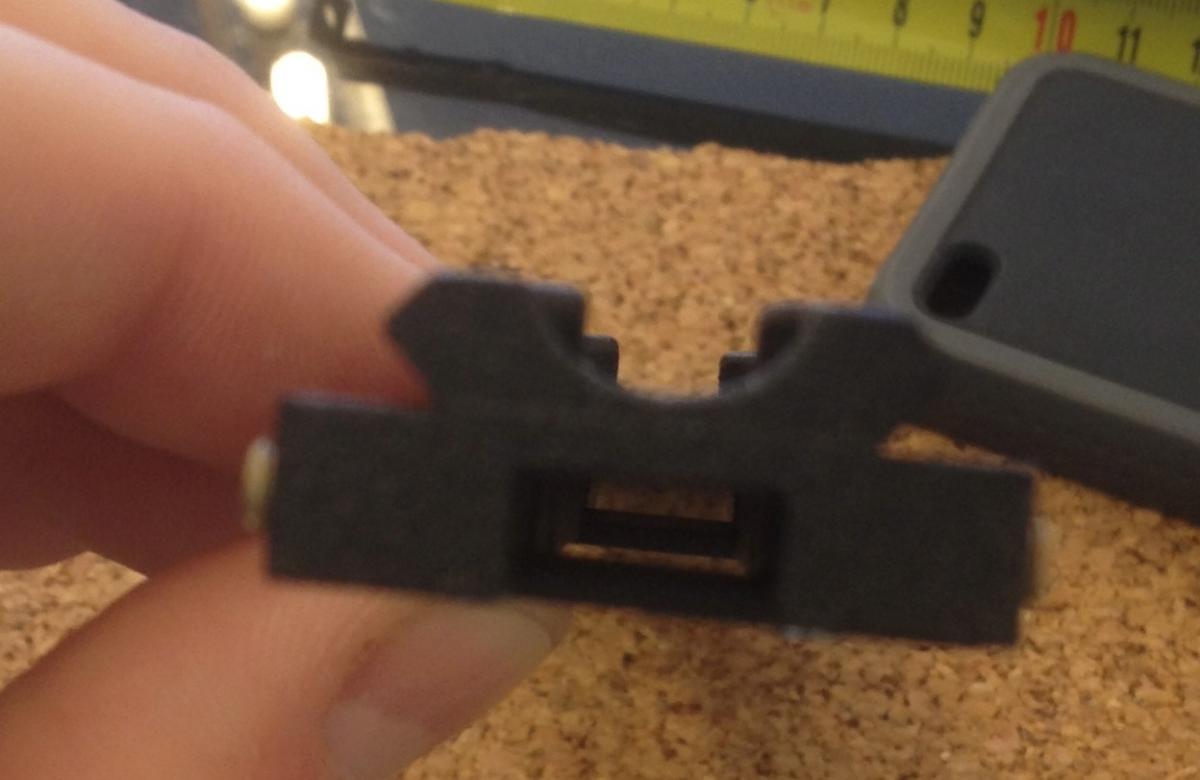

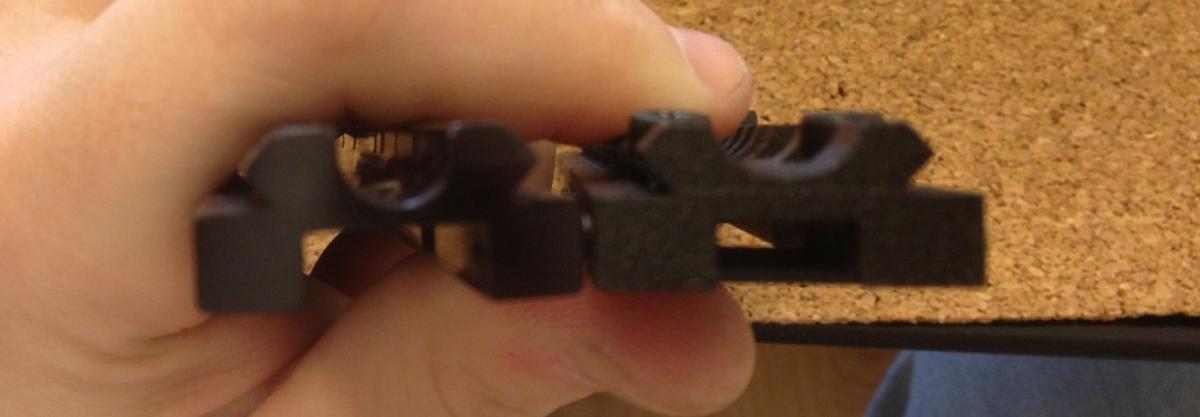

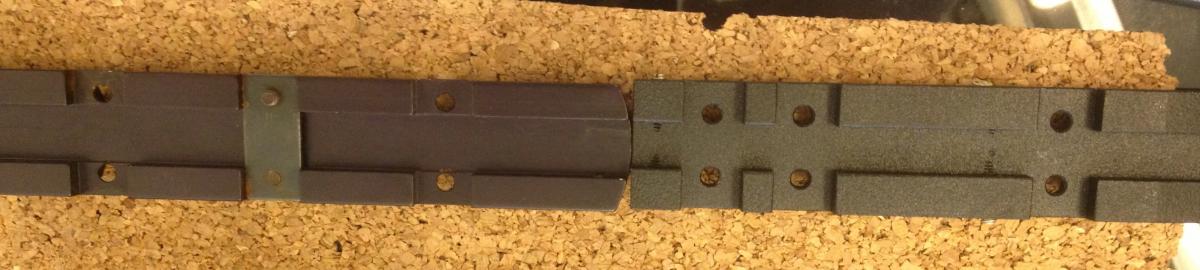

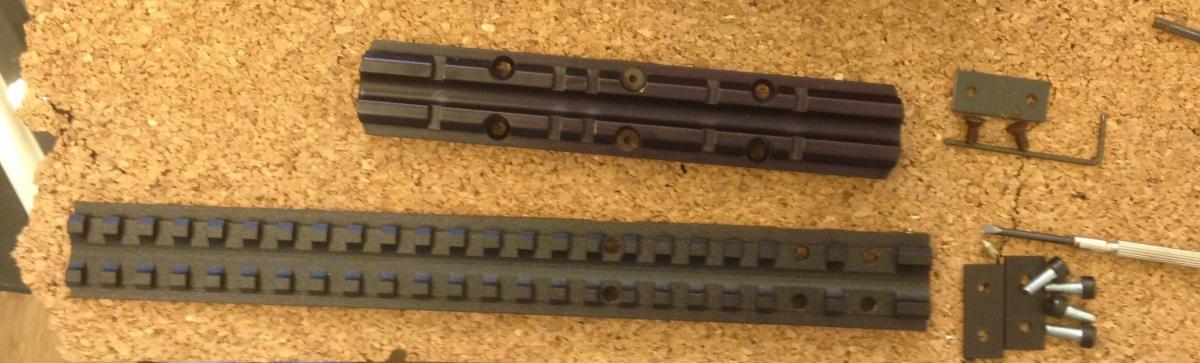

Профиль фирменной и другой планок:

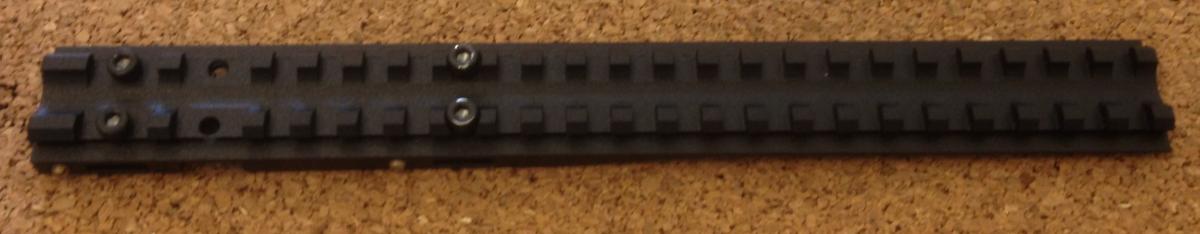

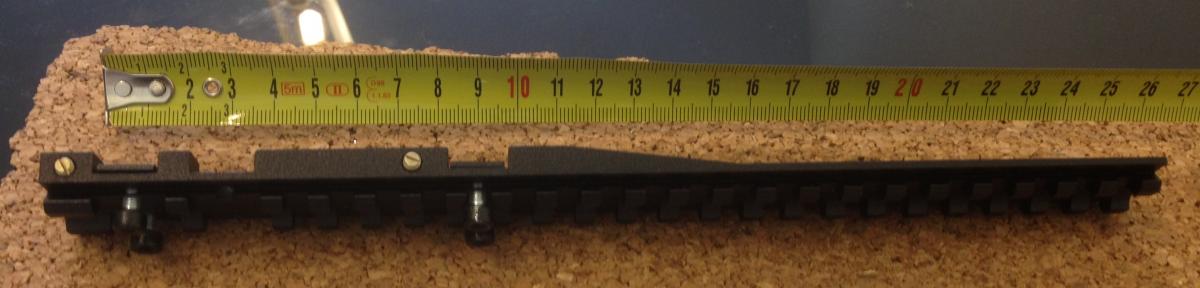

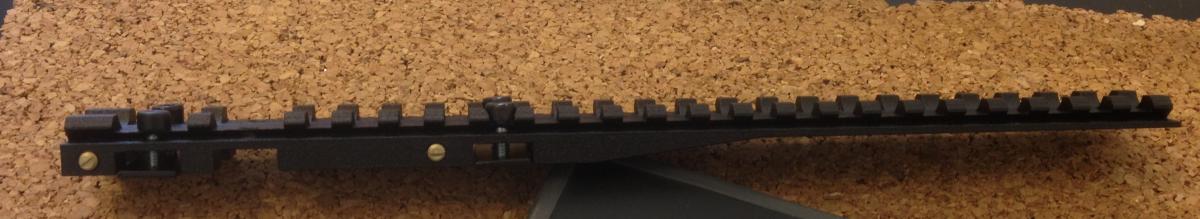

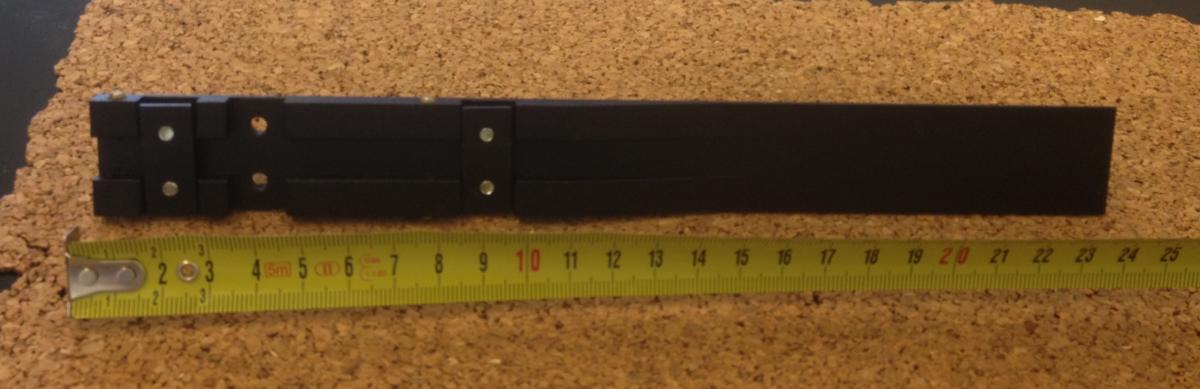

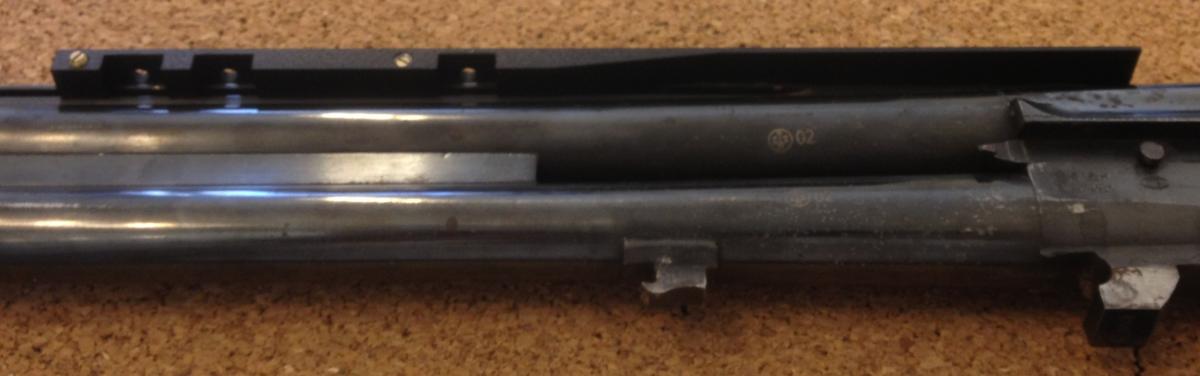

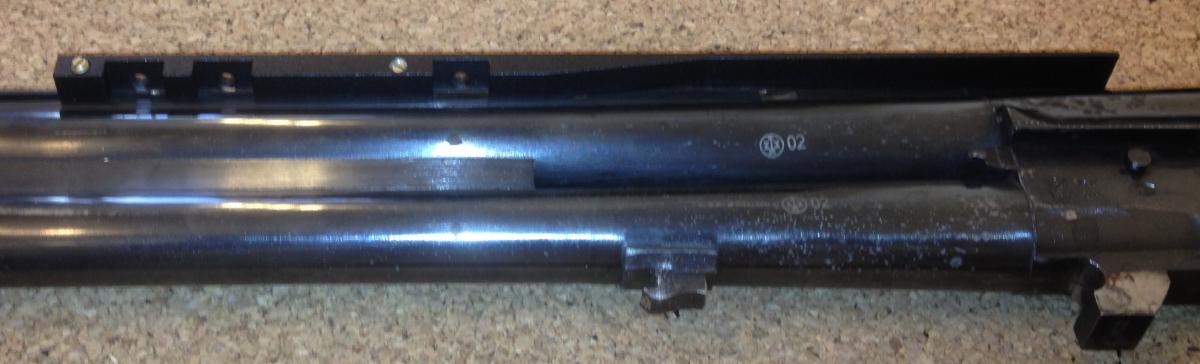

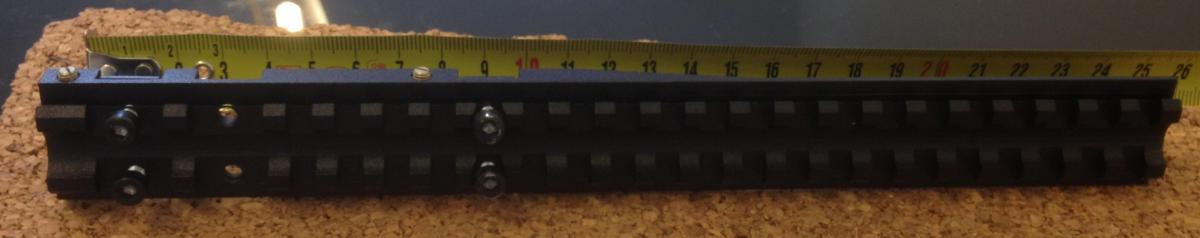

Виды:

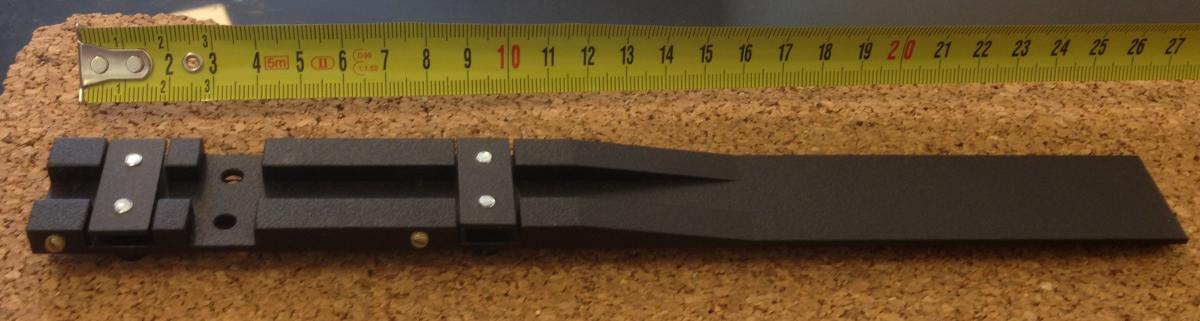

Крепёж:
Шляпки винтов торчат, не позволяя сверху что-либо установить, боковые регулировочные винты сделаны под отвёртку, на B-SQUARE - под шестигранник.
Инструмент для сборки к отечественной планке НЕ ПРИЛАГАЕТСЯ.

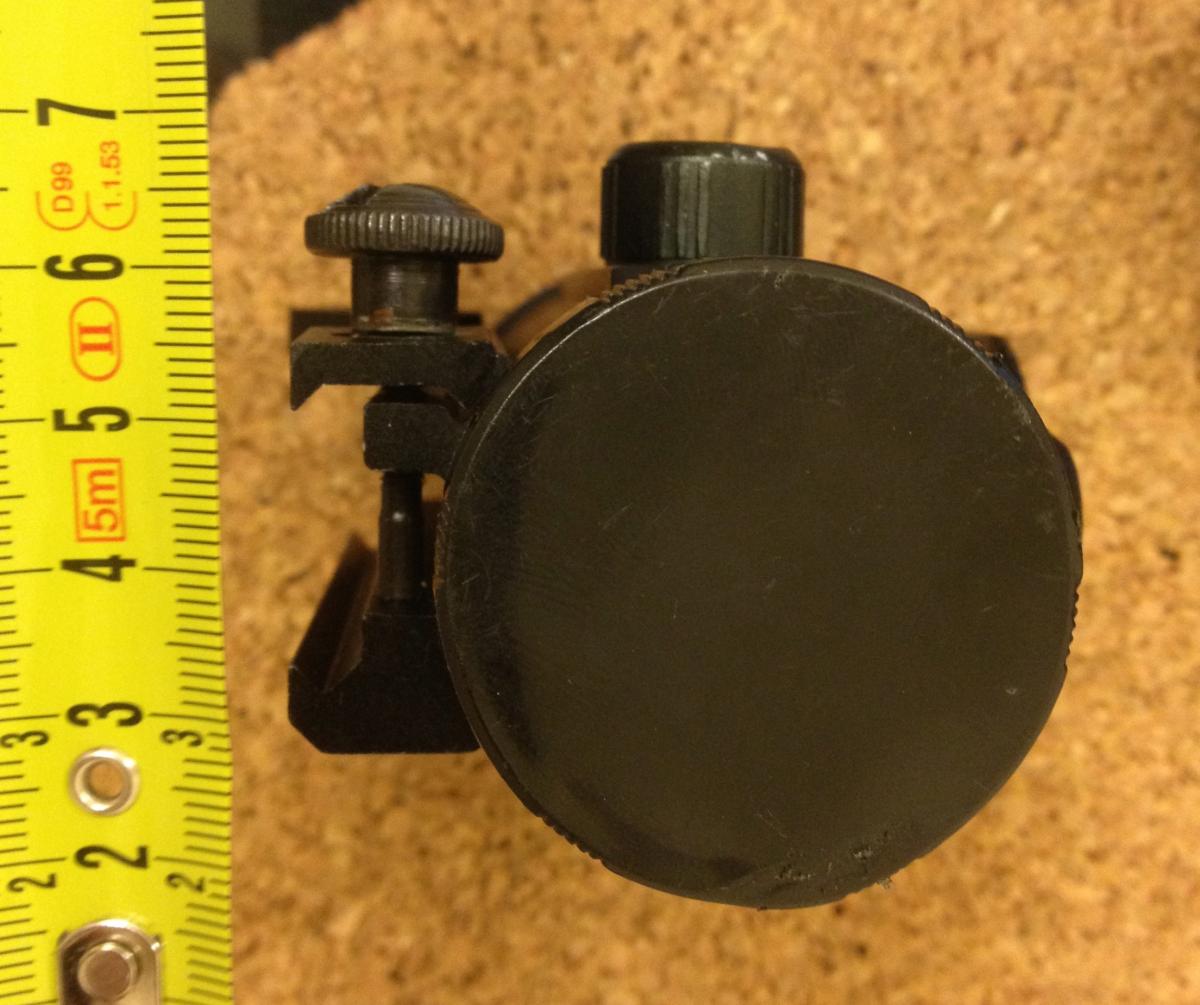

Ширина паза:

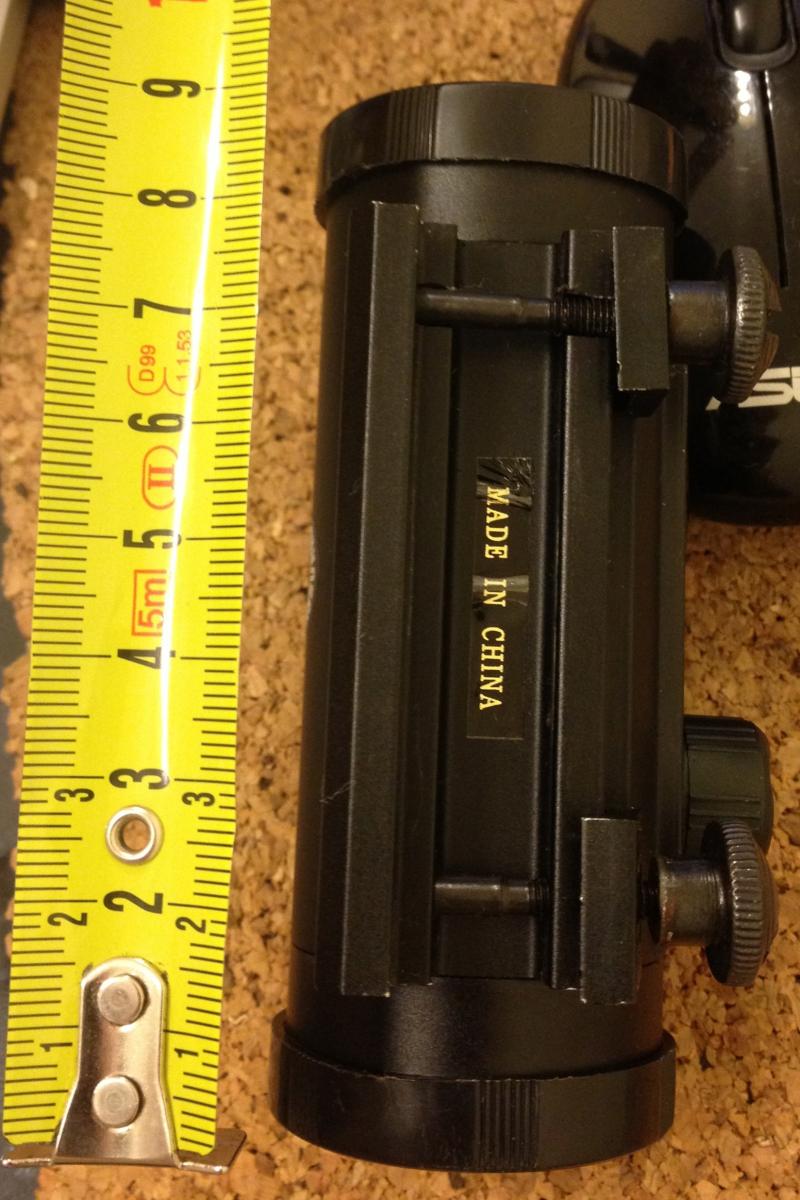

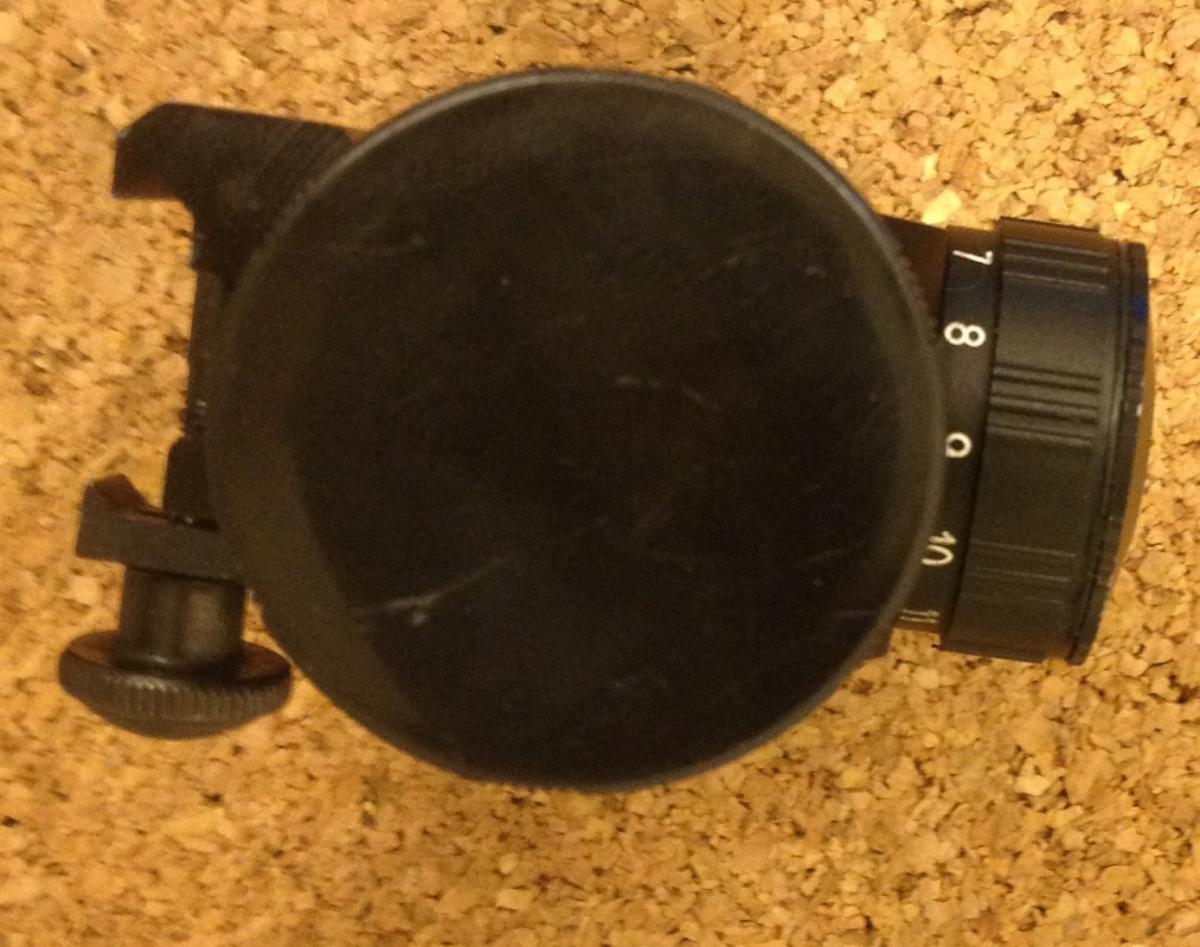

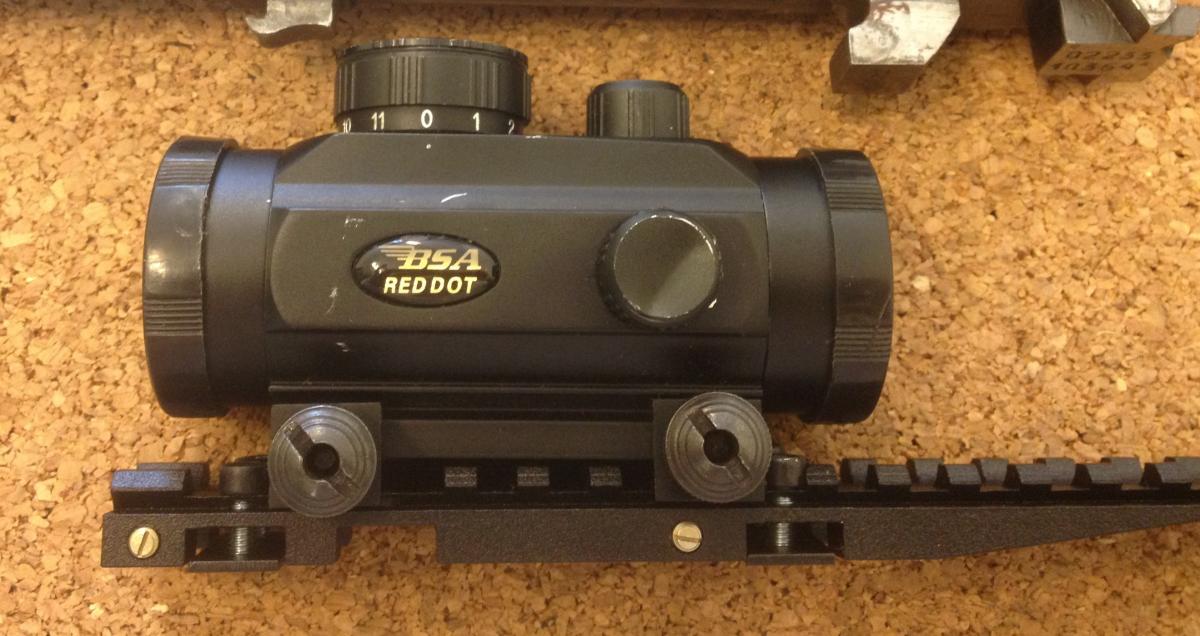

Попытка установить коллиматор на нешевелящийся кусок планки успехом не увенчалась:

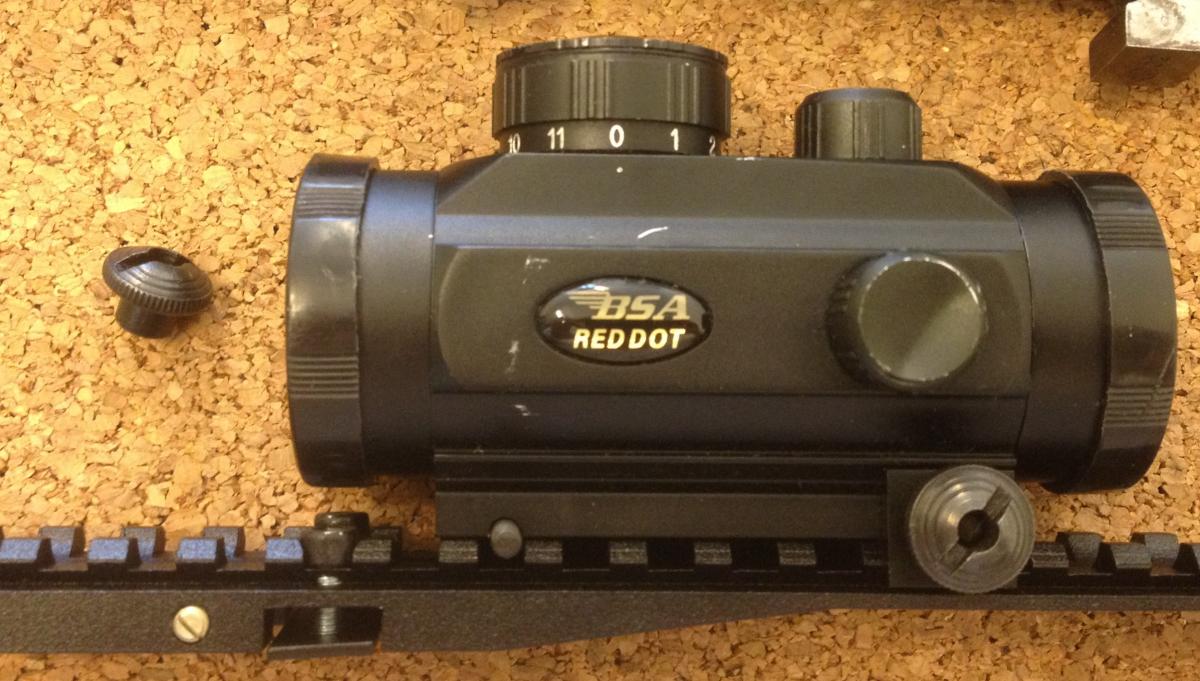

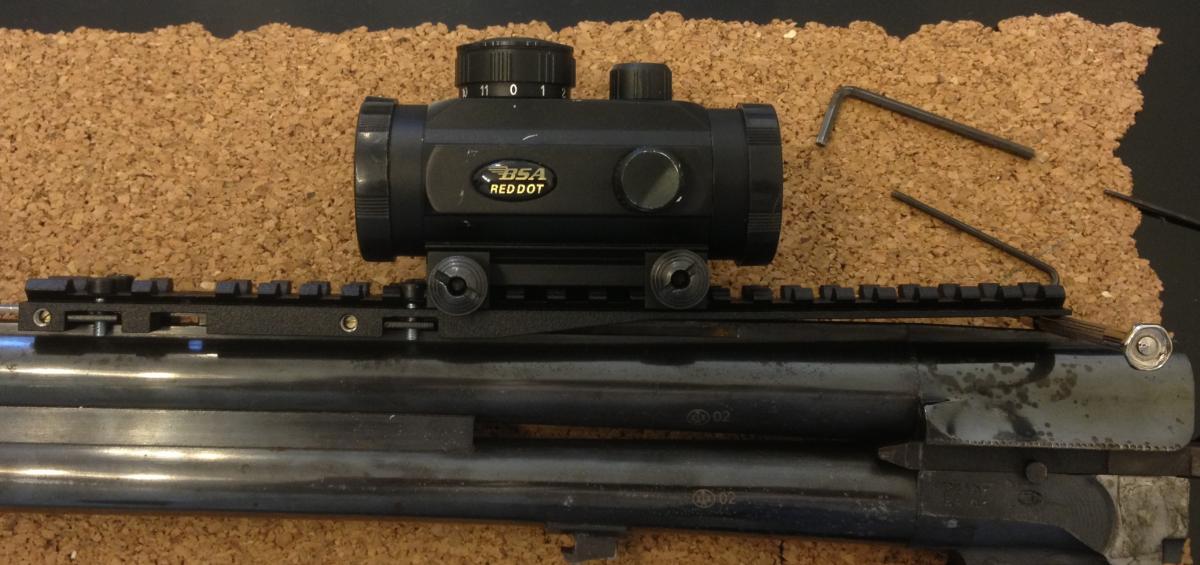

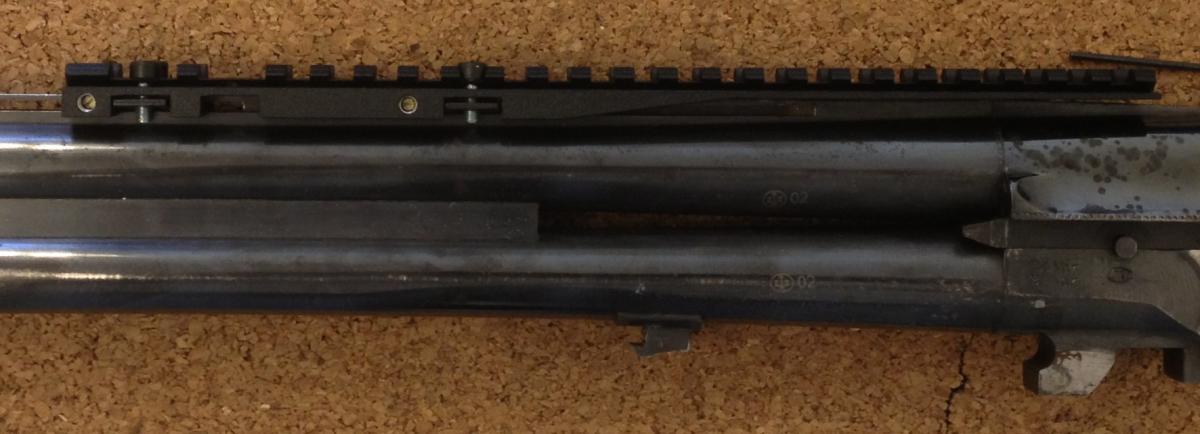

Прикрутил на планку, стоит мёртво, только хвост болтается - рёбра жёсткости отсутствуют почему-то.
У B-SQUARE хвост не вилял.

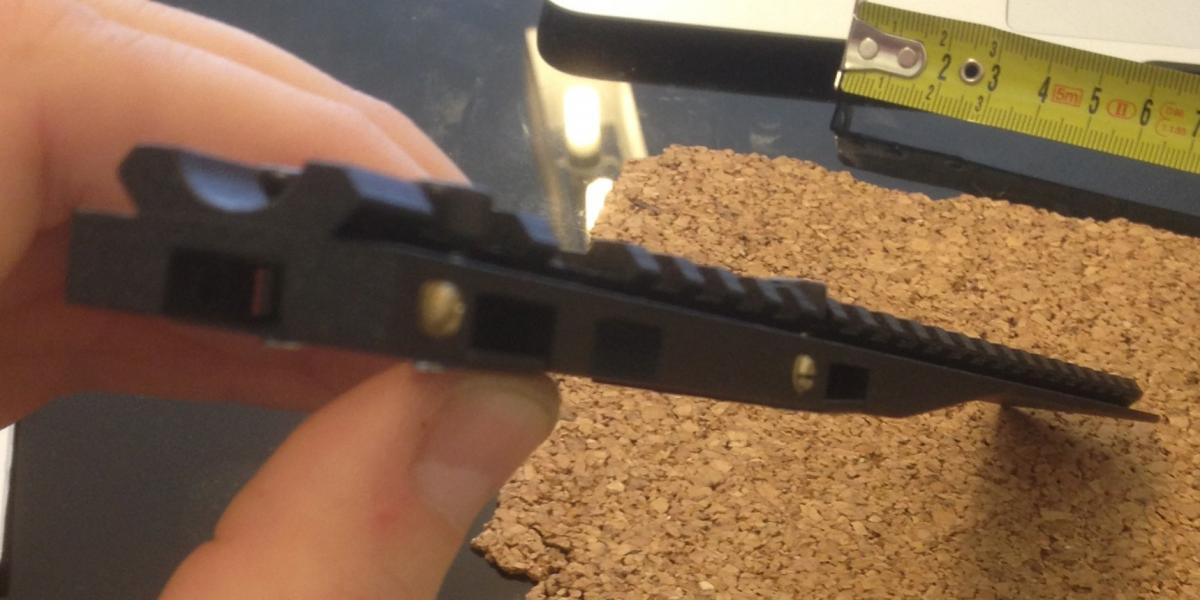

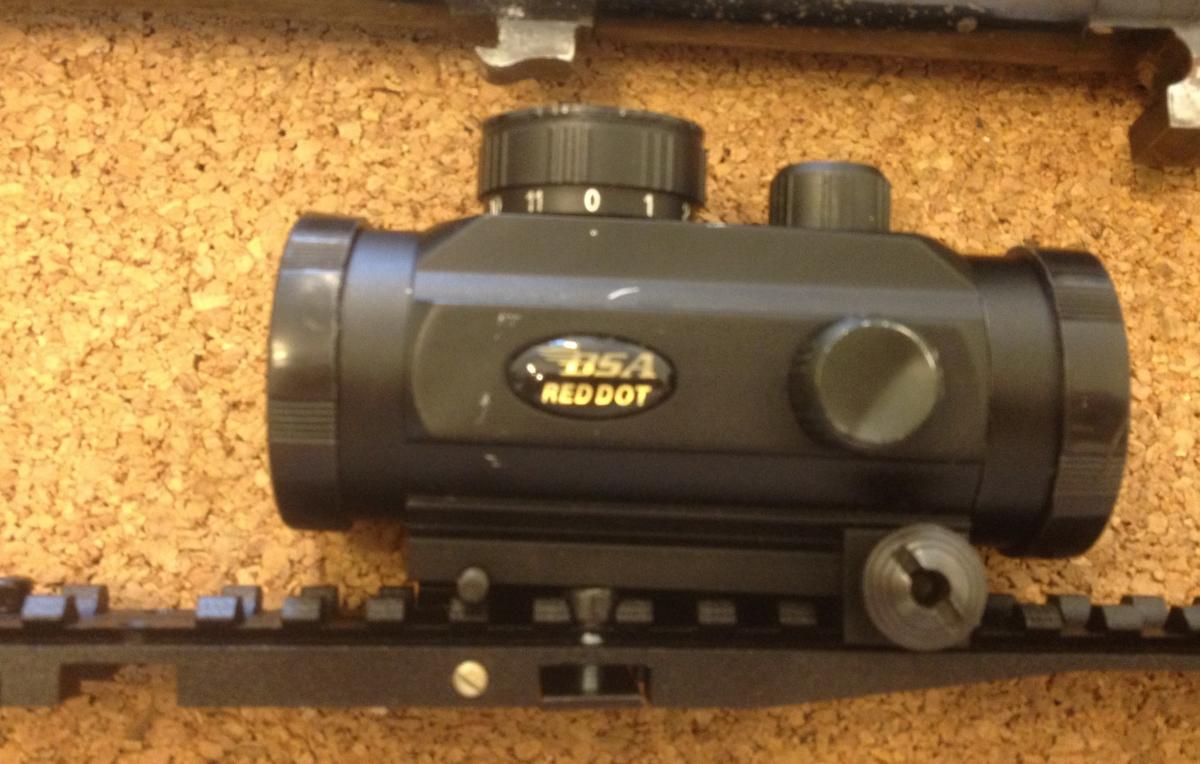

Прицел можно поставить позади винтов, т.е. на болтающийся "хвост". Хвост поднял указательным пальцем и засунул под него отвёртку, чтобы сфотографировать для наглядности.
Поскольку закуплен на EBAY лёгкий открытый коллиматор, подожду доставки и попробую его на эту планку прикрутить между крепёжными винтами, или сверху задней пары винтов, а хвост отпилю и выкину.
Если и новый коллиматор не встанет, буду планку в ALLAMMO возвращать.
Продолжение следует...
ПРОДОЛЖЕНИЕ:

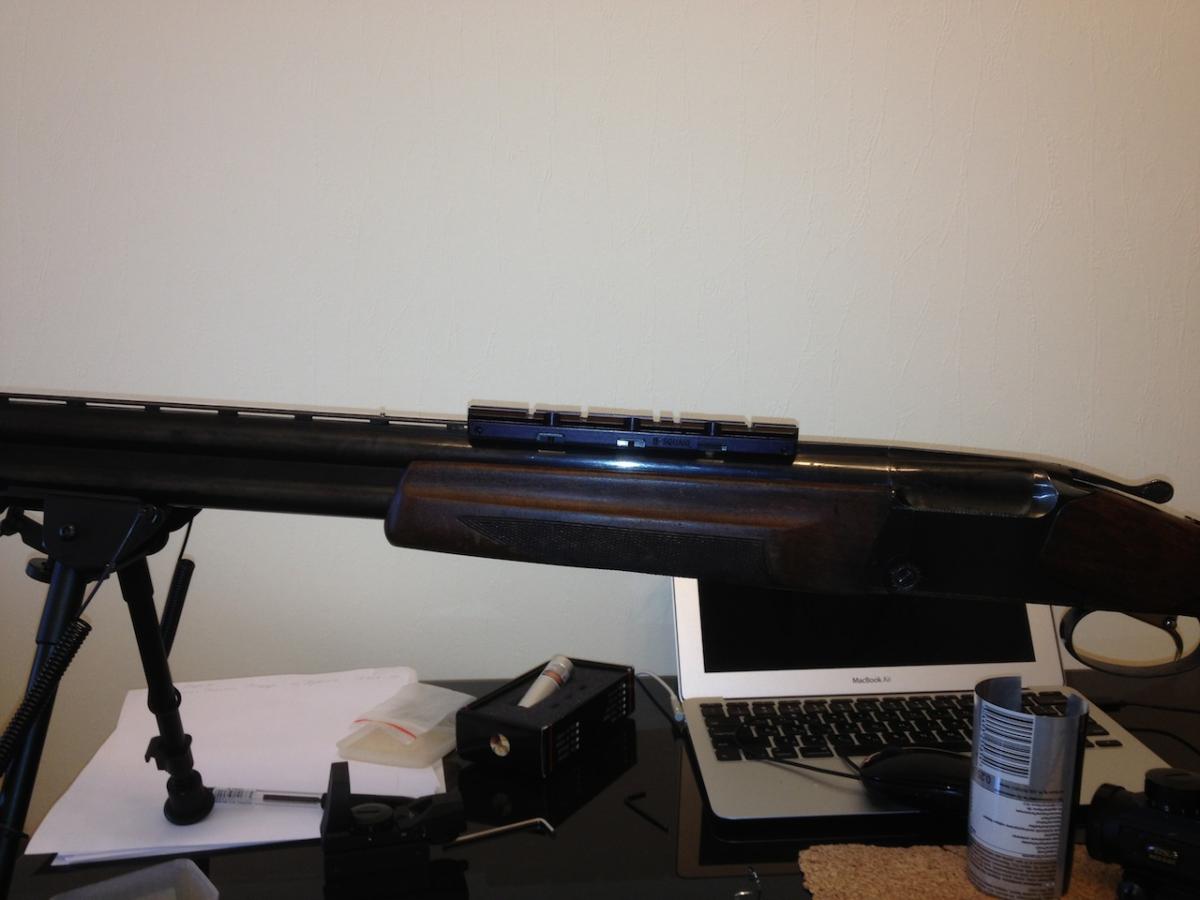

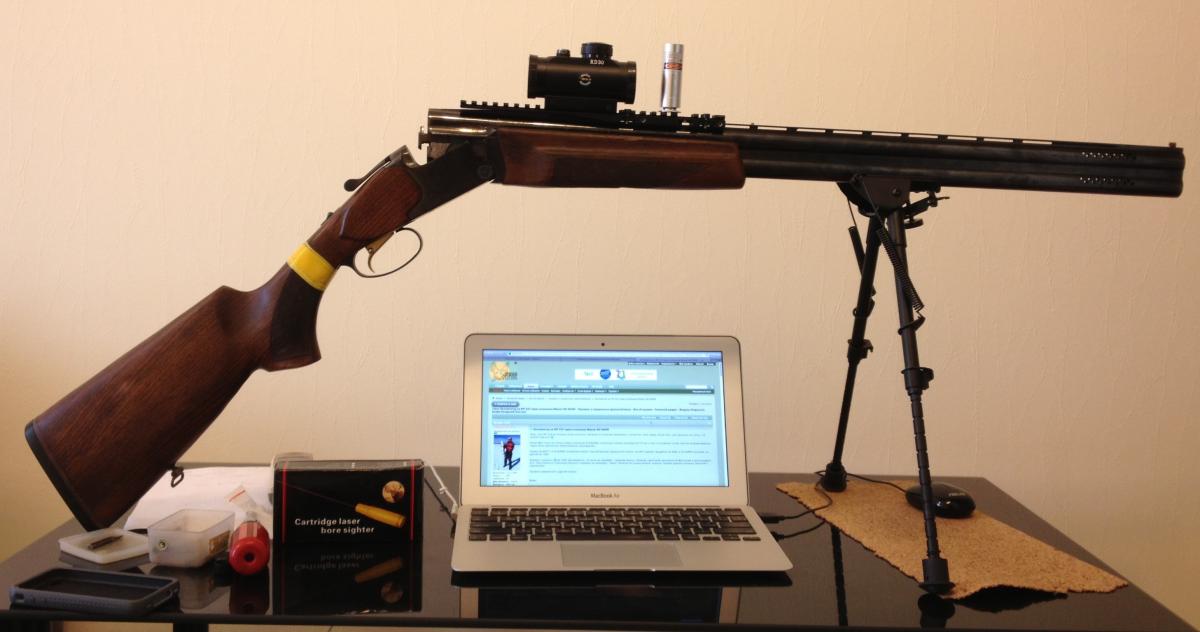

В чип и дип заглянул по дороге, прикупил пару батареек CR 2032, прикрутил сошки, зарядил в нижний ствол Cartridge laser bore sighter, на стене соседнего дома в 25 метрах свёл красные точки барабанчиками поправок воедино.
Взялся за хвост планки - горизонтального шата нет, зато вертикальный на расстоянии 25 метров марку прицела на 20-25 см вниз смещает практически без приложения усилия к "хвосту".
Планка B-SQUARE задней парой регулировочных винтов надёжно фиксировалась в пазе планки ружья.

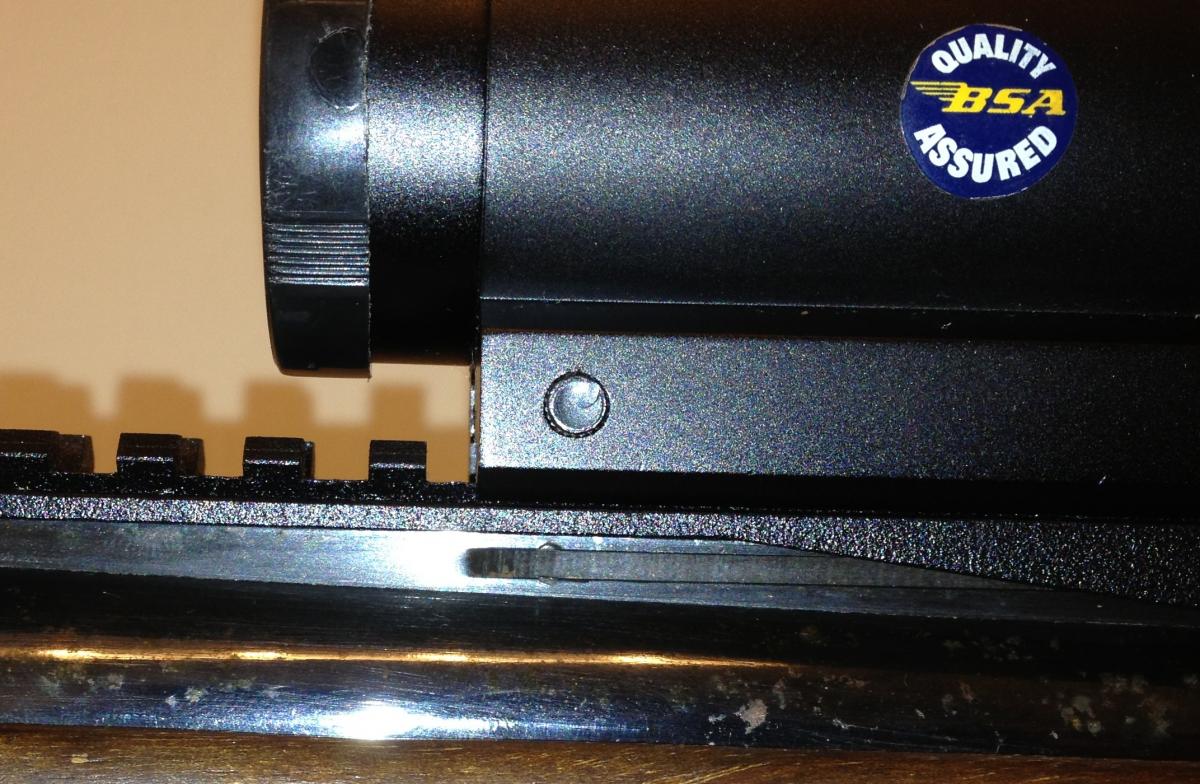

След от винта виден прямо под резьбовой шпилькой прицела:
Выявленные косяки изделия и советы производителю:
Профиль изделия скопируйте с B-SQUARE для повышения жёсткости - "хвост" без рёбер жёсткости бесполезен - отгибается пальцем. Закреплённый на хвосте, даже лёгкий коллиматор будет болтаться.
Утопите крепёжные винты, чтобы сверху что-то можно было поставить.
Третья пара регулировочных винтов и рёбра жёсткости на вашей планке необходимы.
Отправил сегодня планку обратно в ALLAMMO, почта РФ взяла 200 руб. 70 коп. Жду возврат 1400 руб.
Стоимость данного отчёта составила 1600,70 руб.
ALLAMMO сегодня 1400 руб. вернул, спасибо.
ИТОГО стоимость эксперимента 200,70 руб.
Продолжение от 25/04/2013:
Вчера приехал с EBAY Holographic 4-TYPE Reticle Red & Green Dot Sight Scope

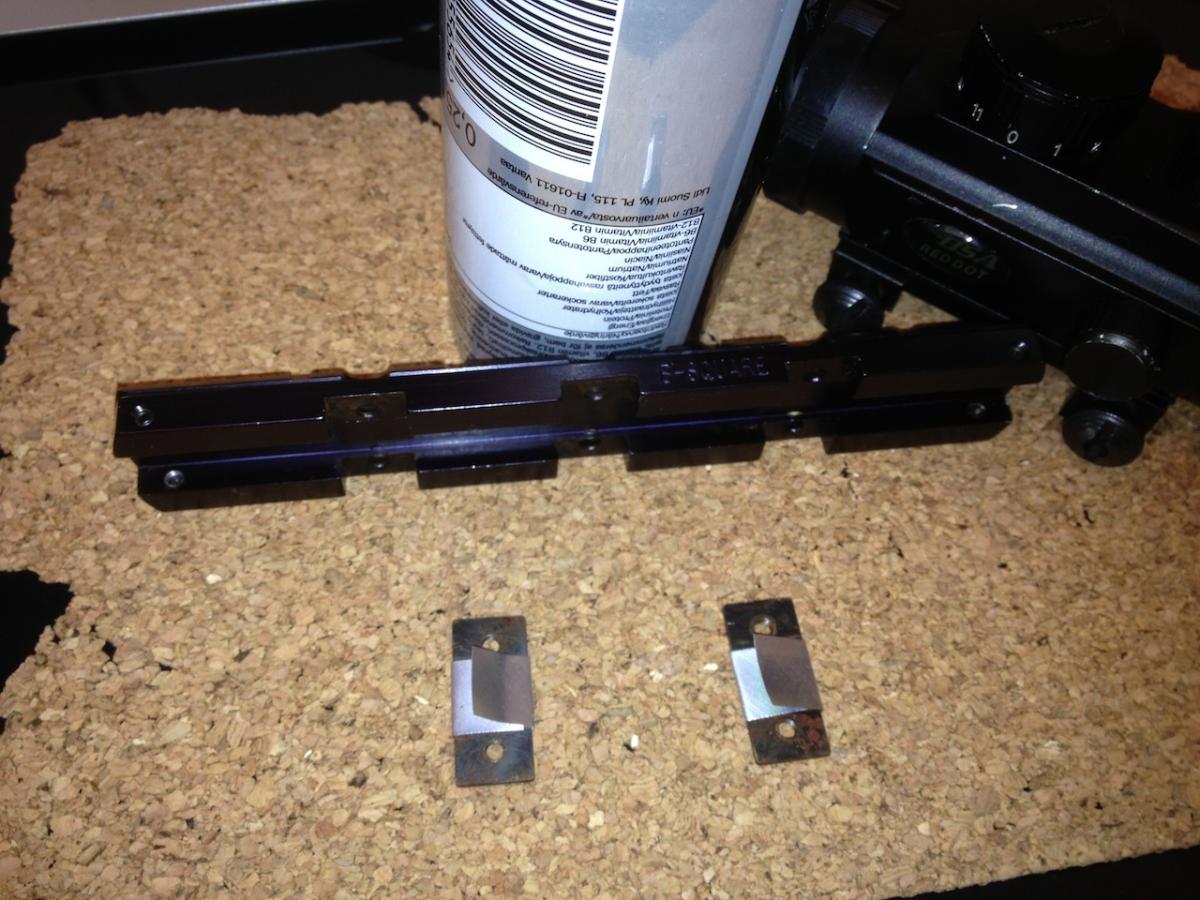

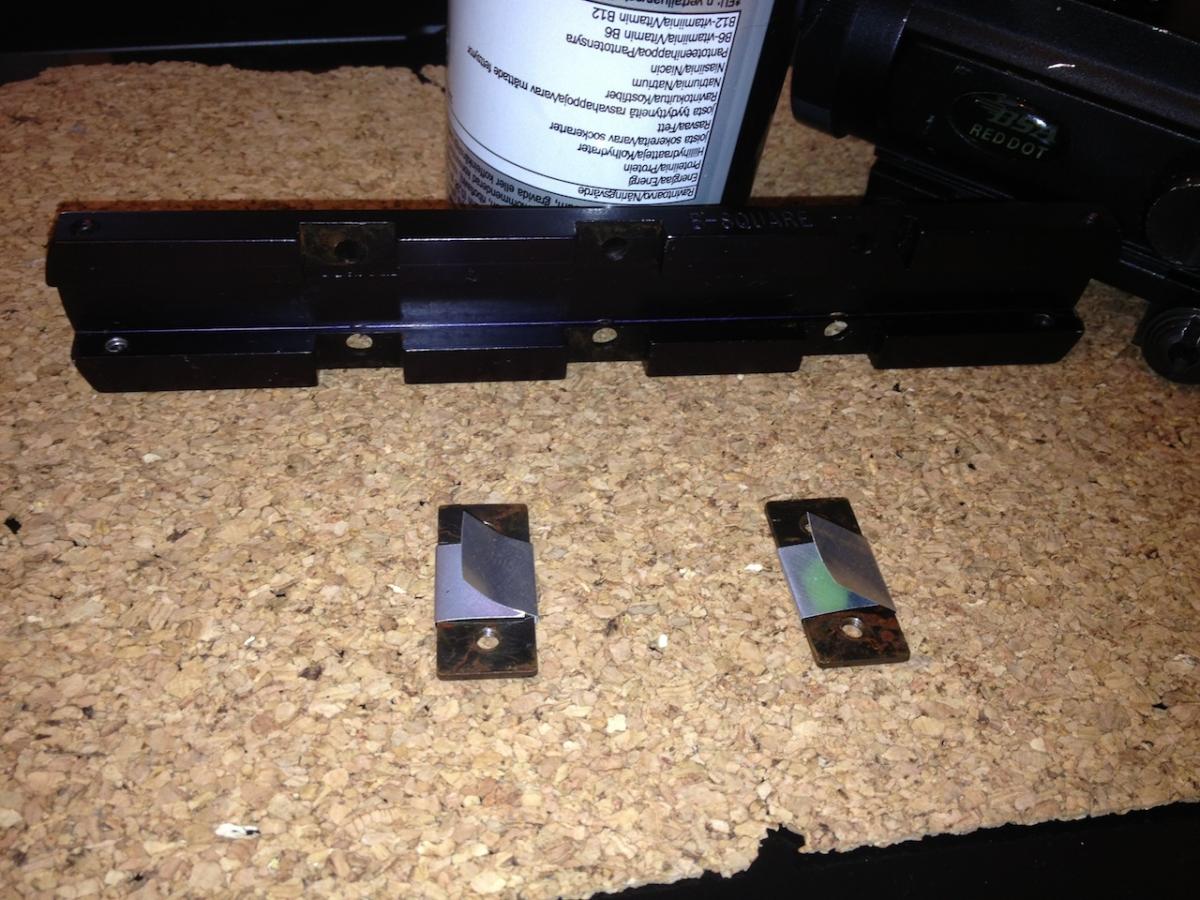

Достал планочку B-SQUARE, из баночки алюминиевой вырезал прокладочки:

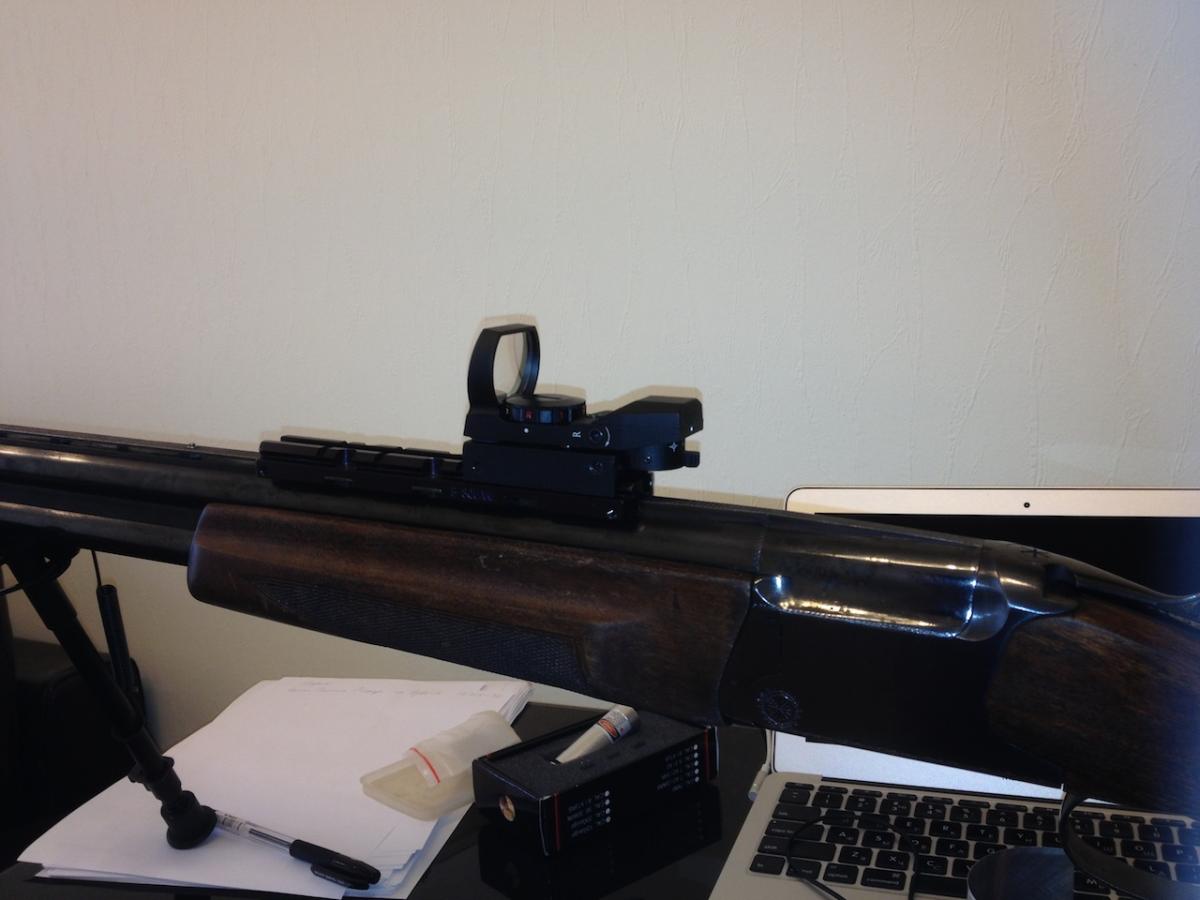

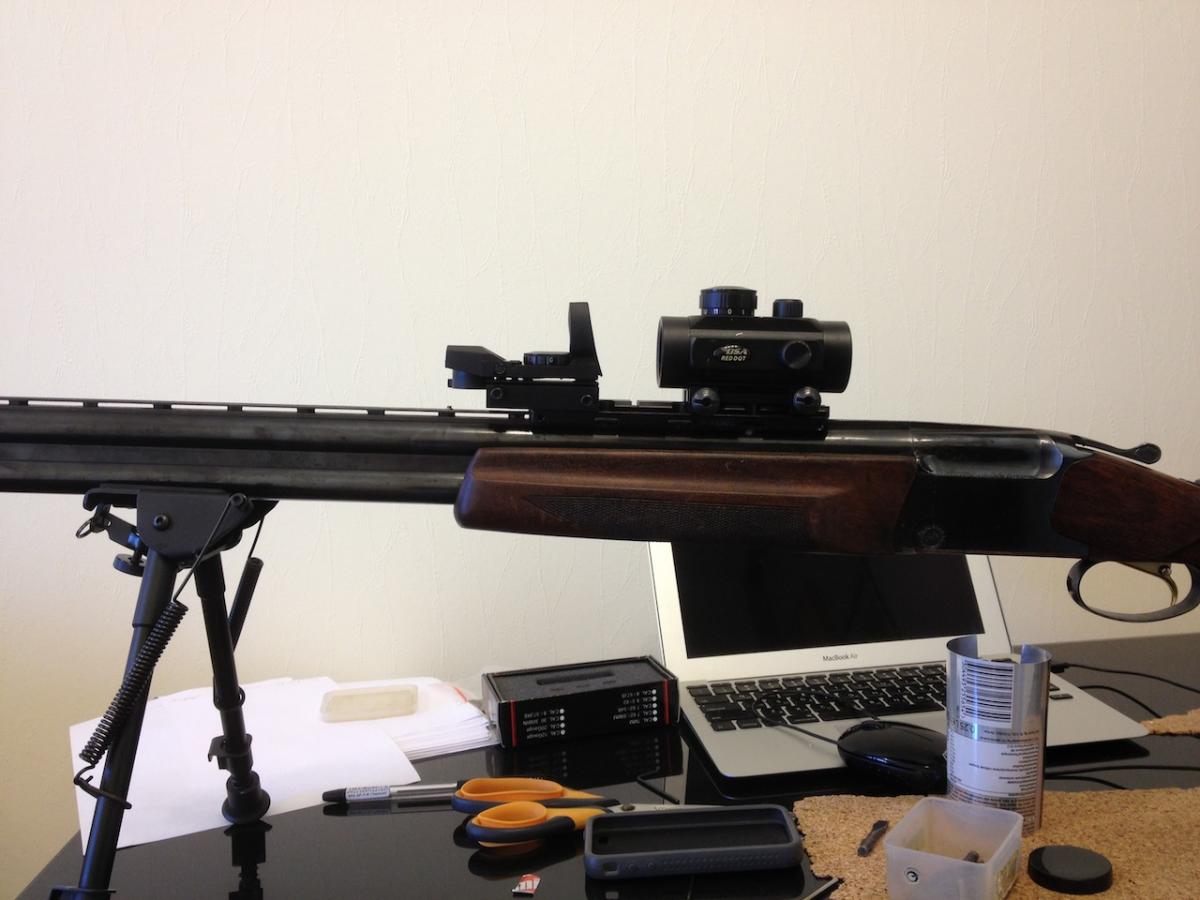

Прикрутил на планку:

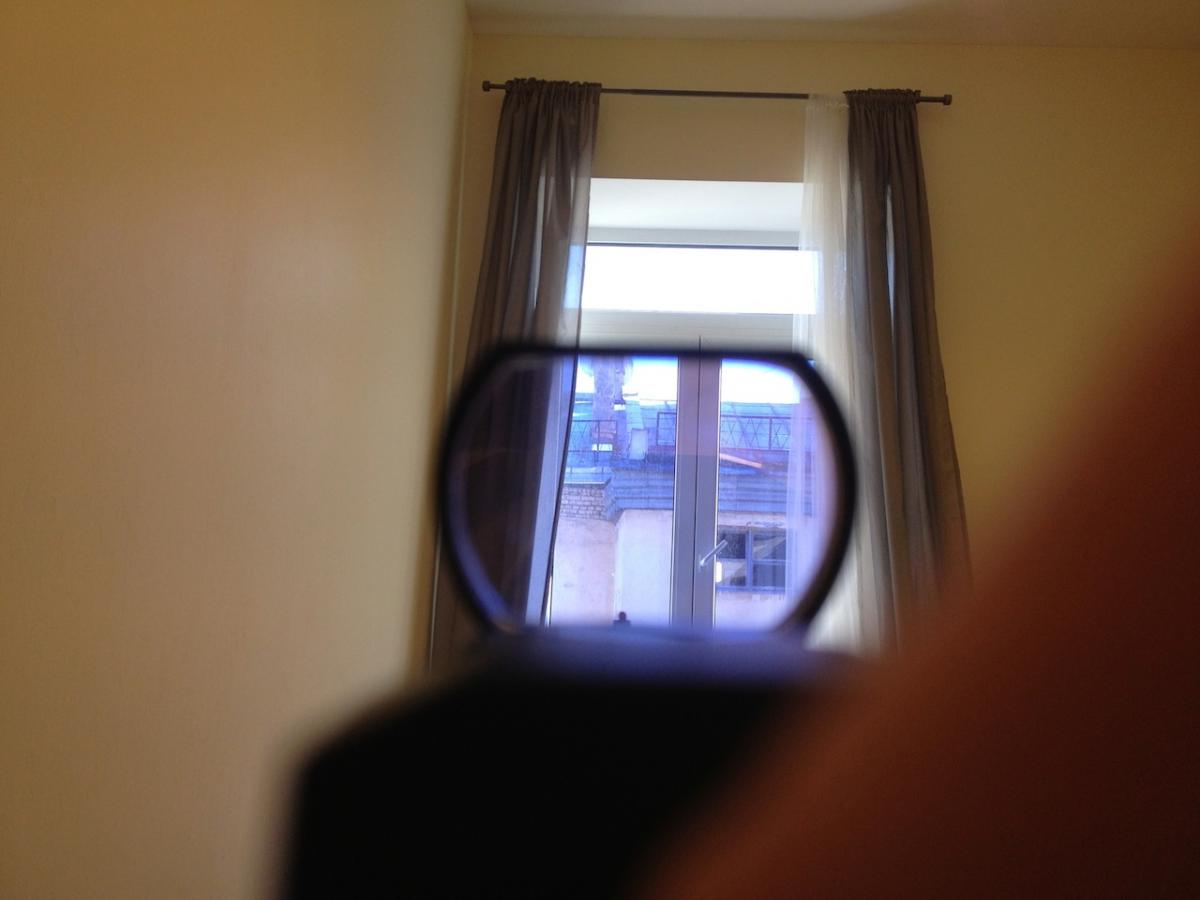

Bore Sighter в ствол запихал и соединил точку и прицельную марку регулировочными винтами.
На выбор 4 прицельные марки красные или зелёные. Три регулировки яркости.
НО!!! Оказалось, что при таком монтаже, как у меня, прицельная линия поднялась примерно на 1 см, в сравнении с RED DOT 30.
Щеку высотой 3 см на приклад городить не хочется.
Затраты на продолжение эксперимента составили около 1000 рублей.
Holographic 4-TYPE Reticle Red & Green Dot Sight Scope продаётся за 1000 рублей, может кому-то на полуавтомат с планкой Veawer пригодится. В наборе 2 шестигранника, инструкция, запасная батарейка и тряпочка для протирки линзы.
Самовывоз метро Чернышевская.
