Аккумуляторы LiPo, экксплуатация
[TABLE="width: 1393"]
[TR]
[TD]В последнее время стало много вопросов по LiPo аккумуляторам. Решил написать статью про зарядку, использование и подбор LiPo аккумуляторов.
Для примера рассмотрим аккумулятор
ZIPPY Flightmax 1000mAh 2S1P 20C
Все что идет до цифры 1000 - это название фирмы изготовителя или торговая марка.
1000mAh - это емкость аккумулятора.
2S1P - 2S это количество батарей в сборке. Каждая батарея имеет напряжение около 3.7 вольта, так что напряжение такого аккумулятора равно 7.4 вольта. 1P - это количество сборок. То есть если взять 2 одинаковых аккумулятора, соединить их изолентой и спаять силовые провода параллельно (плюс с плюсом, а минус с минусом) то мы получим удвоение емкости, обозначается такая батарея 1000 2S2P и фактически равняется в эксплуатации 2000 2S1P. Обычно используют только одинарные сборки, поэтому 1P не говорят и не пишут.
20C - максимальный ток разряда, измеряется в емкостях батарей.
Что бы посчитать сколько LiPo сможет отдать ампер при загрузке двигателем необходимо умножить Емкость на количество С и разделить на 1000 (так как емкость указана в миллиампер/часах). Максимальный ток данной батареи будет равен 20 Амперам. Для 2200 20С - 44 ампера, 1200 30С = 36 Ампер и так далее.
Зарядка LiPo батарей
LiPo батареи заряжают током 1С (если только другое не указанно на самой батарее, в последнее время появились с возможностью зарядки током 2 и 5C). Штатный зарядный ток рассматриваемой батареи 1 Ампер. Для батареи 2200 - будет 2.2 ампера и тд.
Про зарядники можно почитать в статье
Обслуживание электролета

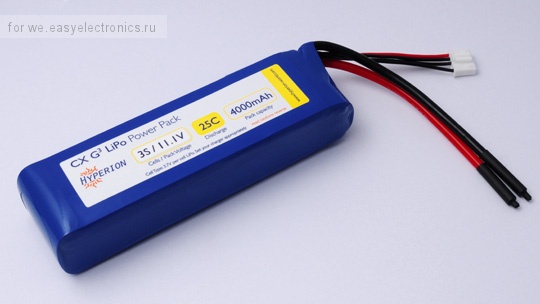

Компьютеризированный зарядник производит балансировку батареи (выравнивание вольтажа на каждой банке батареи) во время зарядки. Хотя можно заряжать 2S батареи и без подключения балансировочного кабеля (белый разъем на фото) я настоятельно рекомендую
подключать балансировочный разъем всегда! 3S и большие сборки заряжать только с подключенным баланировочным проводом! Если вы не подключите и одна из банок наберет больше чем 4.4 вольта, то вас ждет незабываемый фейерверк!
Upd:
Можно обезопасить себя и заряжать в спецпакетах - они не сгораемые и специально предназначены для снижения вреда в случае возгорания LiPo батарей.
Lithium Polymer Charge Pack 18x22cm Sack (
Хоббисити) (
ПаркФлаер)
Lithium Polymer Charge Pack 25x33cm JUMBO Sack (
Хоббисити) (
ПаркФлаер)
Продолжаем рассказ про зарядку LiPo аккумуляторов.
Обычно быстро заливается в аккумулятор около 90% емкости, а потом начинается дозаряд с балансировкой банок. Более заряженные и подошедшие к пределу шунтируются и заряд идет на оставшиеся банки. Именно поэтому на ней можно заряжать пару 3S батарей как одну 6S. см статью
Зарядка 2-х батарей одновременно.
Батарея заряжается до 4.2 вольта на банку (обычно на несколько милливольт меньше).
Режим "хранение"
На компьютеризированном заряднике можно перевести LiPo в режим хранения,при этом батарея дозарядится/доразрядится до 3,85В на банку. Полностью заряженные батареи при хранении более 2-х месяцев (может и меньше) дохнут. Проверенно на личном опыте. Говорят что и полностью разряженные тоже, но за больший срок.
Я храню аккумуляторы в пластиковом чемоданчике. Это удобно. Знакомый хранит и носит в поле в вышеупомянутых пакетах. LiPo это обычная батарейка и если не замыкать контакты и не пробивать ее насквозь, то она не принесет никаких неприятностей при хранении и транспортировке.
Эксплуатация LiPo
Разряжать аккумулятор LiPo ниже чем на 3 вольта на банку не рекомендуется - может сдохнуть. Регуляторы двигателя имеют функцию отключения двигателя при наступлении такого состояния. Я использую
звуковые индикаторы. Подсоединяется в балансирный разъем и как запищит - то пора на посадку.
При потреблении мотором тока больше того, что может отдать аккумулятор, LiPo норовит вздуться и подохнуть. Так что за этим надо следить строго! Используйте
ваттметры для контроля. Достаточно замерить один раз для мотора с каждым имеющимся винтом и просто знать сколько ампер мотор кушает на данном типе винтов.
При эксплуатации есть еще один нюанс - наша батарея 1000mAh 20С. По идее отдает 20А. Моторы обычно позволяет превышать рекомендуемые токи, на 20%, впрочем я превышал и на 80%
Реально максимальную токоотдачу батареи держат не слишком хорошо. К примеру у меня 2200 20С отдает ток в 44А всего в течении 2-3-х минут, потом идет просадка напряжения, хотя по расчетам обязана отдавать не менее 5ти минут.
Так что при выборе LiPo батареи смотрим на максмальный ток заявленный для выбранного двигателя и накидываем запасец. Так для мотора который кушает 8-12А наша 1000mAh 20С вполне подойдет, а вот для 16-18А я бы выбрал или с большей токотдачей, например 25-30С или взял большей емкости, например 1600 20С.
Кстати, сейчас появились батареи nano-tech с токоотдачей 25-50С.
Именно такие я и поставил на
большой Мустанг, его мотор кушает в полете 44-46 Ампера. Эти акки чуть подороже, но они того стоят!
Подготовка LiPo к эксплуатации
Подготовить LiPo к эксплуатации очень просто - просто зарядите ее и все!
Данный тип батареи не имеет эффекта памяти (не нужно доразряжать перед новой зарядкой), не требуется циклировать - делать циклы заряд-разряд перед эксплуатацией.
Если вы заряжаете в поле, то стоит поискать аккумуляторы с ускоренной зарядкой, на них пишут Fast charge 2С или 5С, так например вышеупомянутые нанотеч имеют 15C на зарядку. По идее их можно заряжать током 33 Ампера!
Жаль что мой зарядник имеет максимум 5А, но и это позволит сократить зарядку с 50 минут до 20!
Если какие то ответы остались "за кадром" - пишите, обязательно дополню статью!
Константин,
Радиоуправляемые Авиамодели.
