Прес для обжимки гильзы (самоделка)

[Romik-SPB]

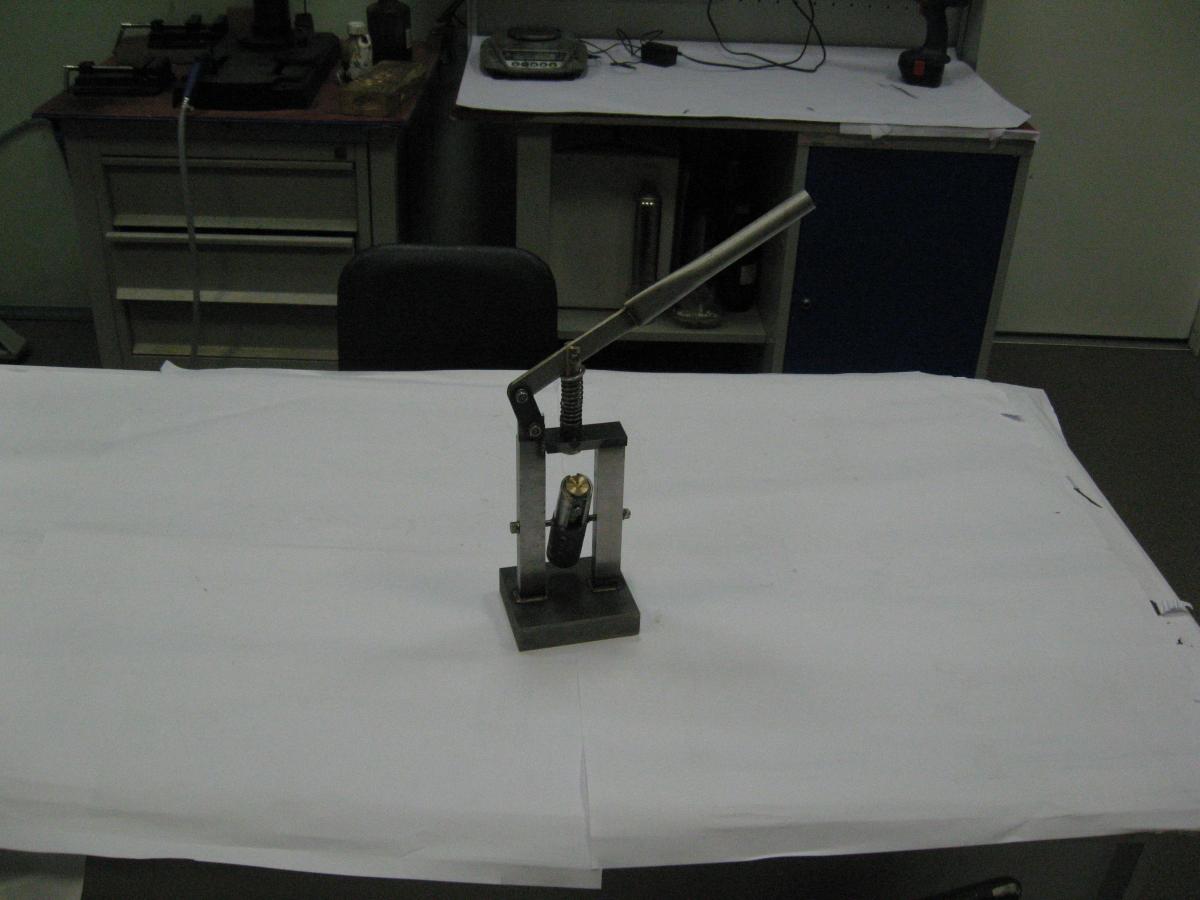

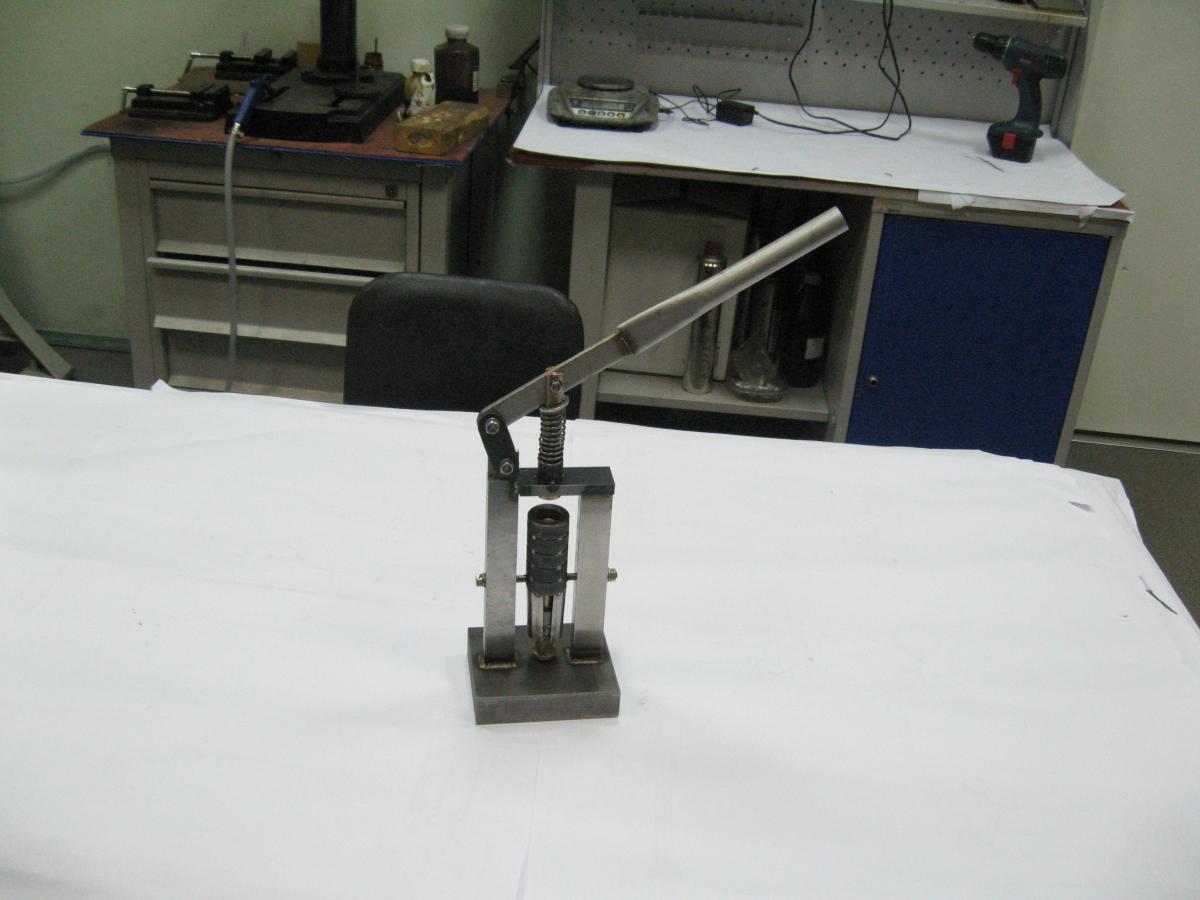

из того что было под рукой сделал вот такой прес. при помощи его калибруем гильзу и выдавливаем старый капсуль (ну капсуль ето уже просто побочный эфект оказался )) )было использовано немного подбочного материала, фрезеровщик, сварщик, ну и немного токарного искуства )



[SKALVA]

А можно стол урезать, а саму форму посмотреть поближе?



[Romik-SPB]

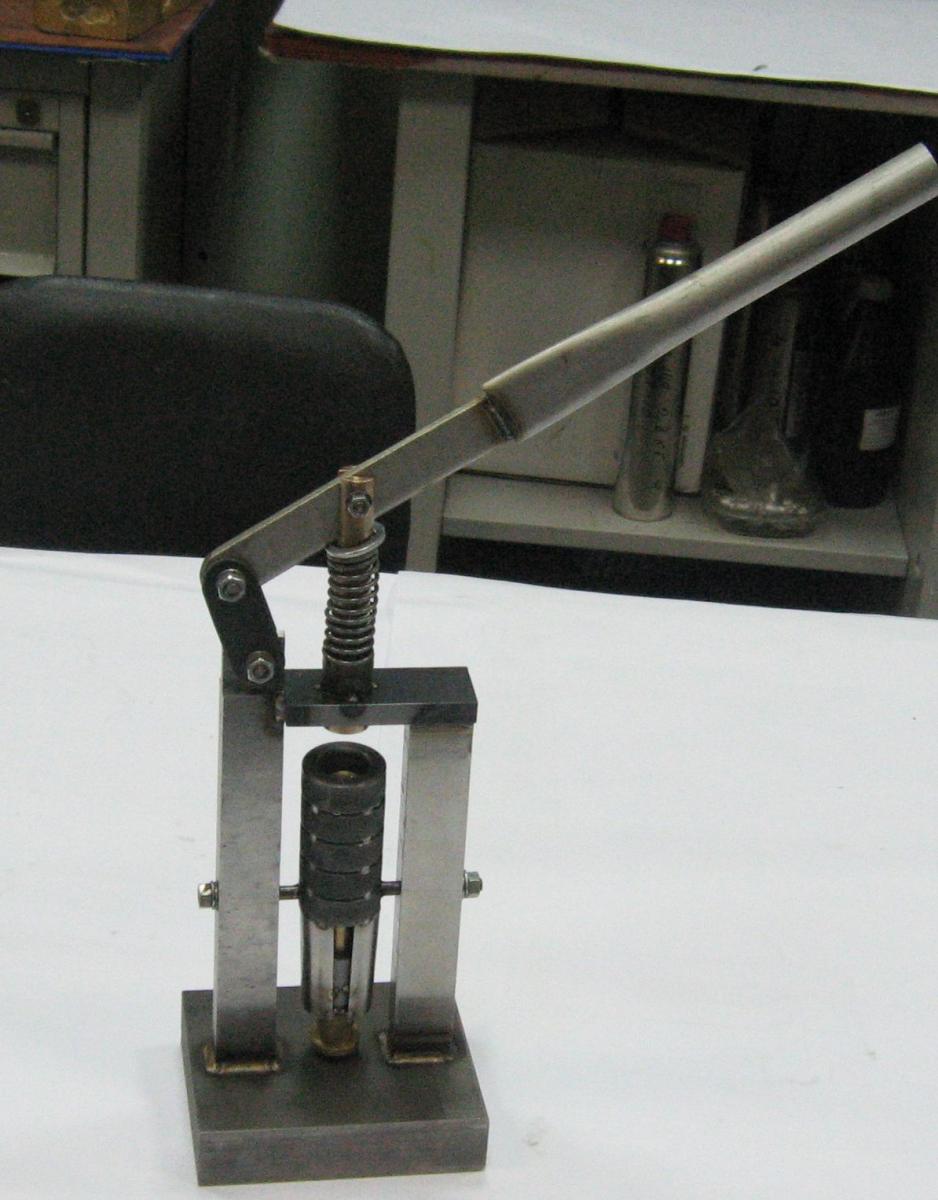

вот с одной стороны вставляеш и запресовываеш переварачиваеш выпресовываеш и каплуль выпадает -- тока ручку подлинее надо было сделать а так норм )



[SKALVA]

Спасибо. Хотя подеталировки нет, но в принципе догадаться можно. Упор (поперечные каленые и шлифованные? штыри) в глухих отверстиях самого обжимного кольца, как понял. Сделано аккуратно. С титаном не работаете?



[pomeha78]

форма сварена из магазинных колец ...я угадал?



[Romik-SPB]

кое какие фотки изготовления ---

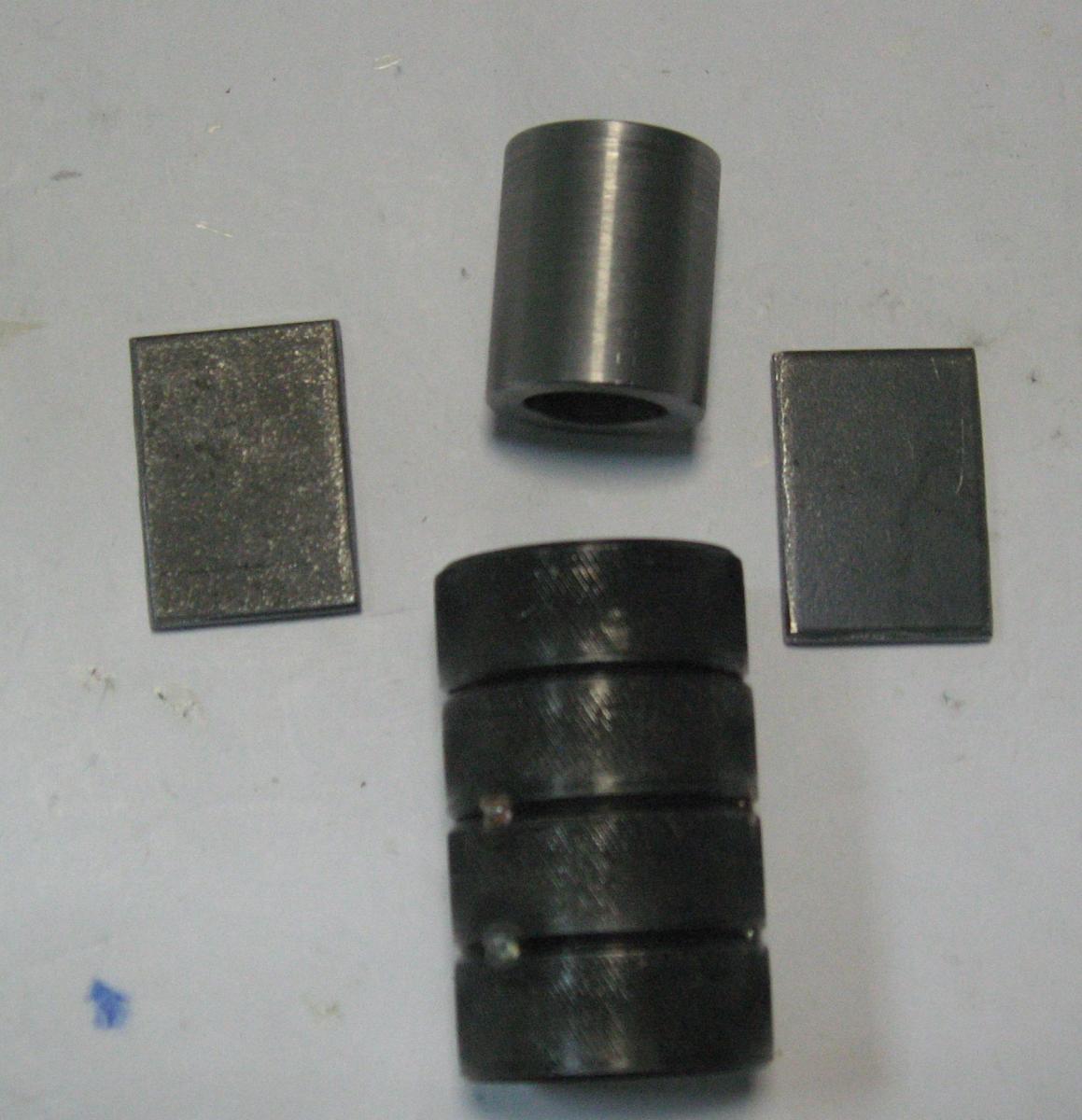

1- ето кольца колибровочные свареные вместе (лень втулку точить было) тока на гильзу 76 пять колец потребовалось



2- ето шток выпресовывающий гильзу

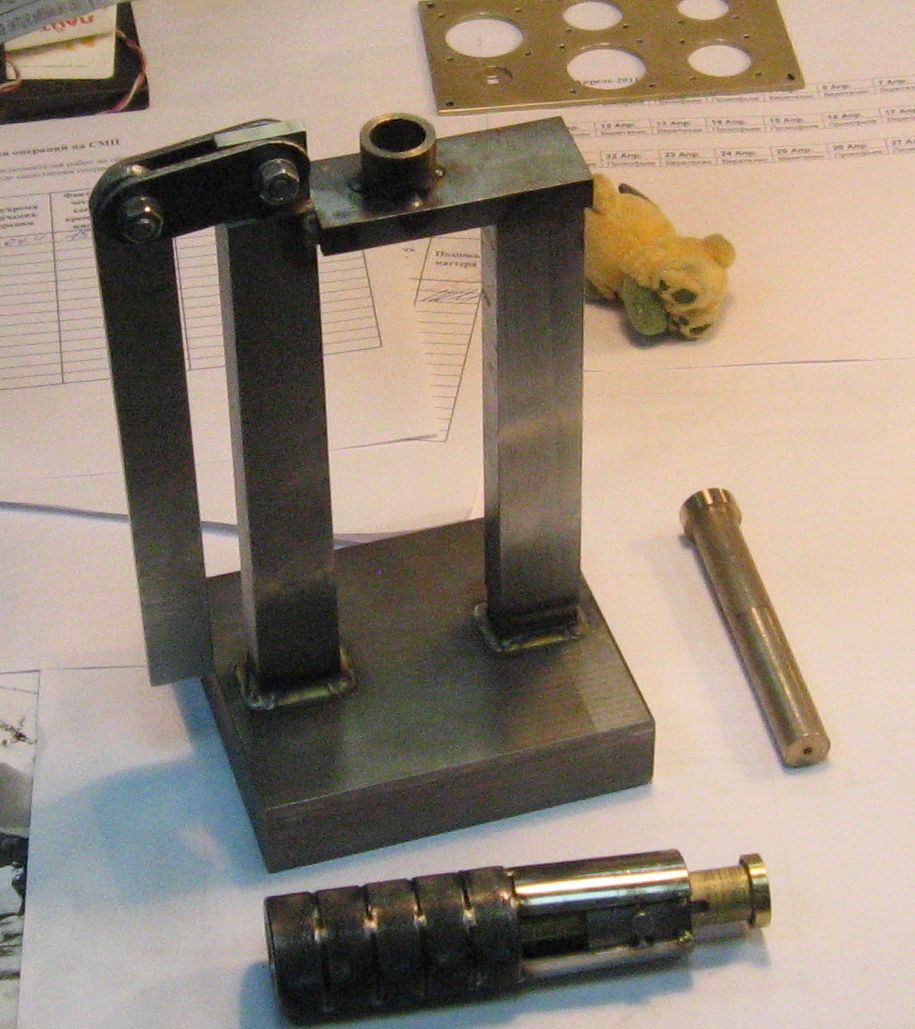

3- конструкция почти в сборе тока направляющие поставить горезонтальные (ани не калёные) рычаг на небольшой, штырь пятёрка

единственная сложность поймать горизонталь и вертикаль чтоб не перекасило вращяющуюся конструкцию
ещё доработку надо сделать просверлить в подставке отверстие куда падали бы капсуля
