Довольно часто встречаю в интернете вопросы касающиеся именно этого процесса, а именно как снять-поправить насечку на своем любимом и немного потрепанном ружье. Для этот есть специализированный инструмент, на не каждому доступно выписать его из за бугра, да и не всегда это целесообразно, тем более когда нужно подправить только одно ружье. Вот и попытаюсь здесь описать как можно сделать что-то на подобие этого инструмента "на коленке". И как не странно, он довольно неплохо работает

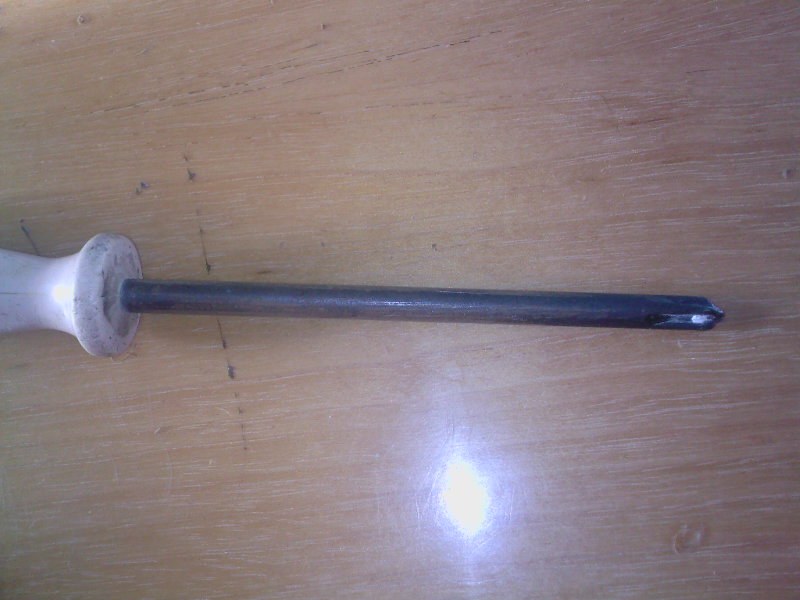

И так начнем, берем любую уже не пригодную в работе отвертку, не пригодную чтоб не жалко было испортить рабочий инструмент.Я взял старую советскую уже много лет эксплуатируемую, на мой взгляд, сталь, которая использовалась для их изготовления более подойдет лучше нам,чем та что идет на современных китайских.Хотя может и ошибаюсь, из "катаез" никогда не делал можете попробовать может и выйдет .
Фотка №1

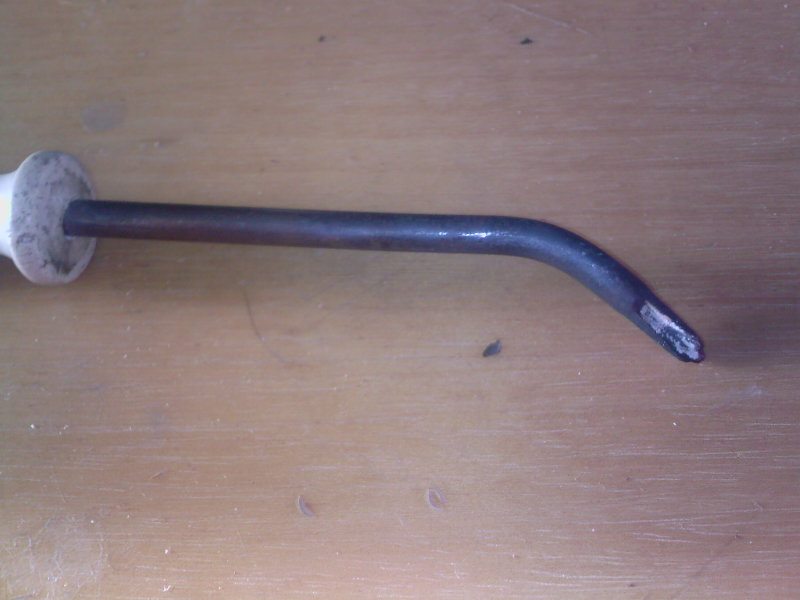

Немного изгибаем ее конец, если не выходит сразу согнуть так, как показано на фотке, не отчаивайтесь, просто разогрейте ее на огне до красна и согните, все выйдет. Я просто разогрел над газовой плитой. Угол загиба определите для себя сами ,я делаю так как мне удобней и привычней работать, по идее нужно согнуть еще разок немного повыше, чтоб держа при работе инструмент в руке он был перпендикулярен рабочей поверхности, но мне так не привычно, намного удобней держать под углом.
Фотка №2

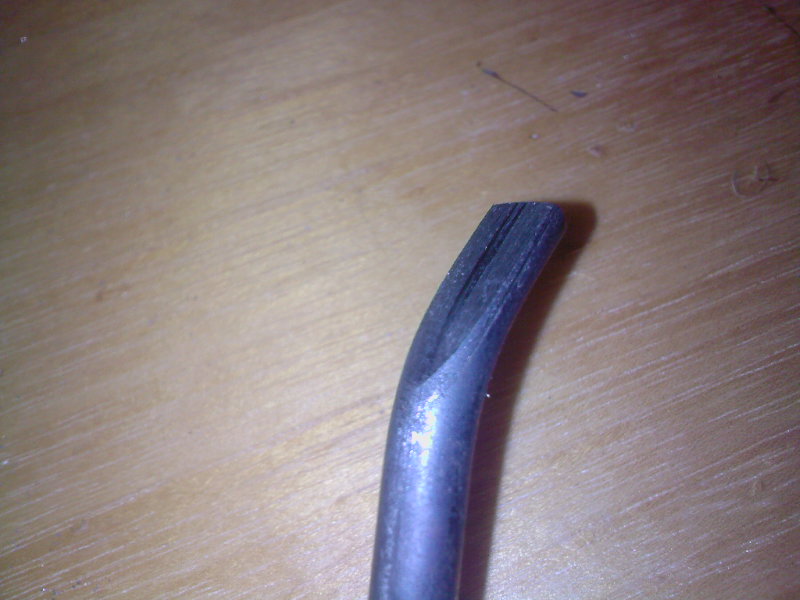

Ножовкой срезаем все ненужное. Берем напильник и стараясь не завалить углы, ровно снимаем металл с будущей рабочей части нашего инструмента, все нужно сделать абсолютно ровно, на схеме, но ниже картинка №2 показано в сечении, надеюсь понятно. Должно получится как на фотке.
Фотка №3

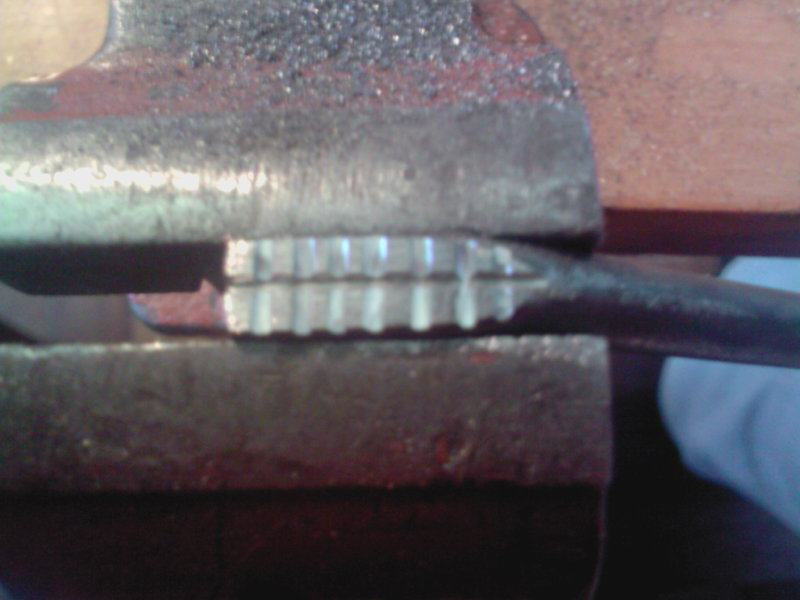

Далее зажав будущий инструмент в тиски делаем пропилы,можно ножовкой, я делал бор-фрезой, стараемся сделать как можно более симметричной, чтобы патом было легче все заточить.
Фотка №4

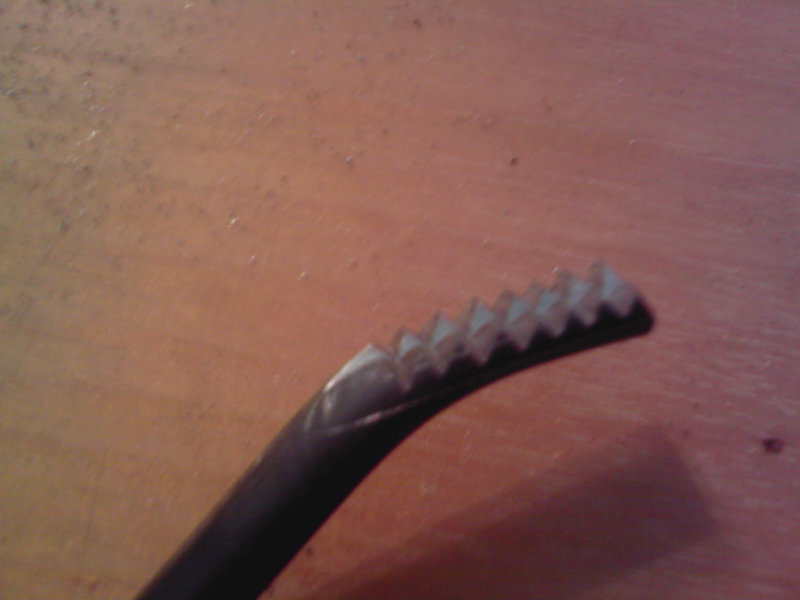

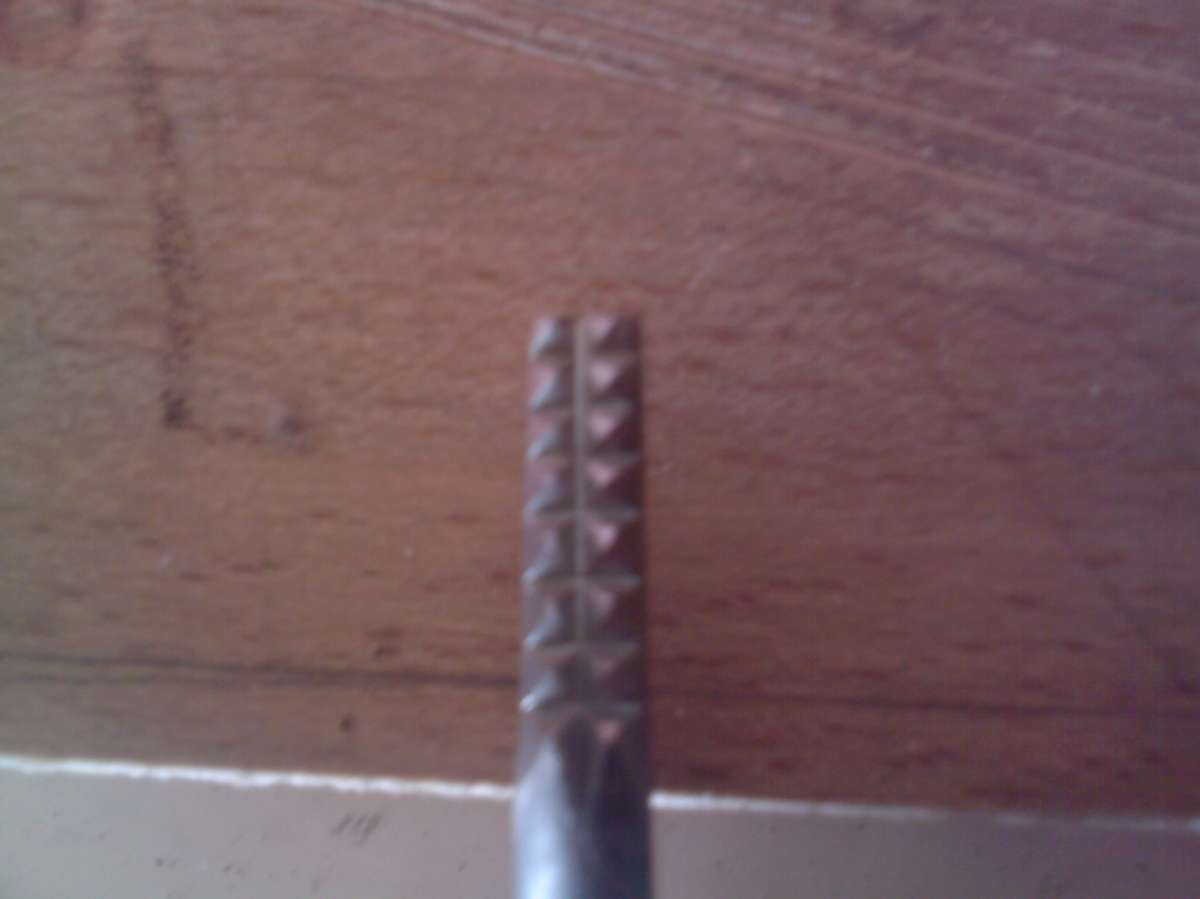

Берем надфиль с треугольным сечением, и не спеша ни в коем случае не заваливая, снимаем металл с середины (картинка №3 ) на глубину, которую сочтете приемлемой для себя, я снял приблизительно 3мм. Стараемся сделать эту операцию, как можно аккуратней. Далее делаем баковые пропилы тем же надфилем( нижний ряд на схеме картинка №3 ). Здесь можем особо и не заморачиватся с выдерживанием угла, главное чтобы верхушки "пирамидок" сходились, но и эстетику никто не отменял, боковые пропилы выполняют функцию мини-пилы. Намного важней сделать без завалов и ровно пропил по середине,от этого зависит в будущем внешний вид вашей насечки.
Фотка №5

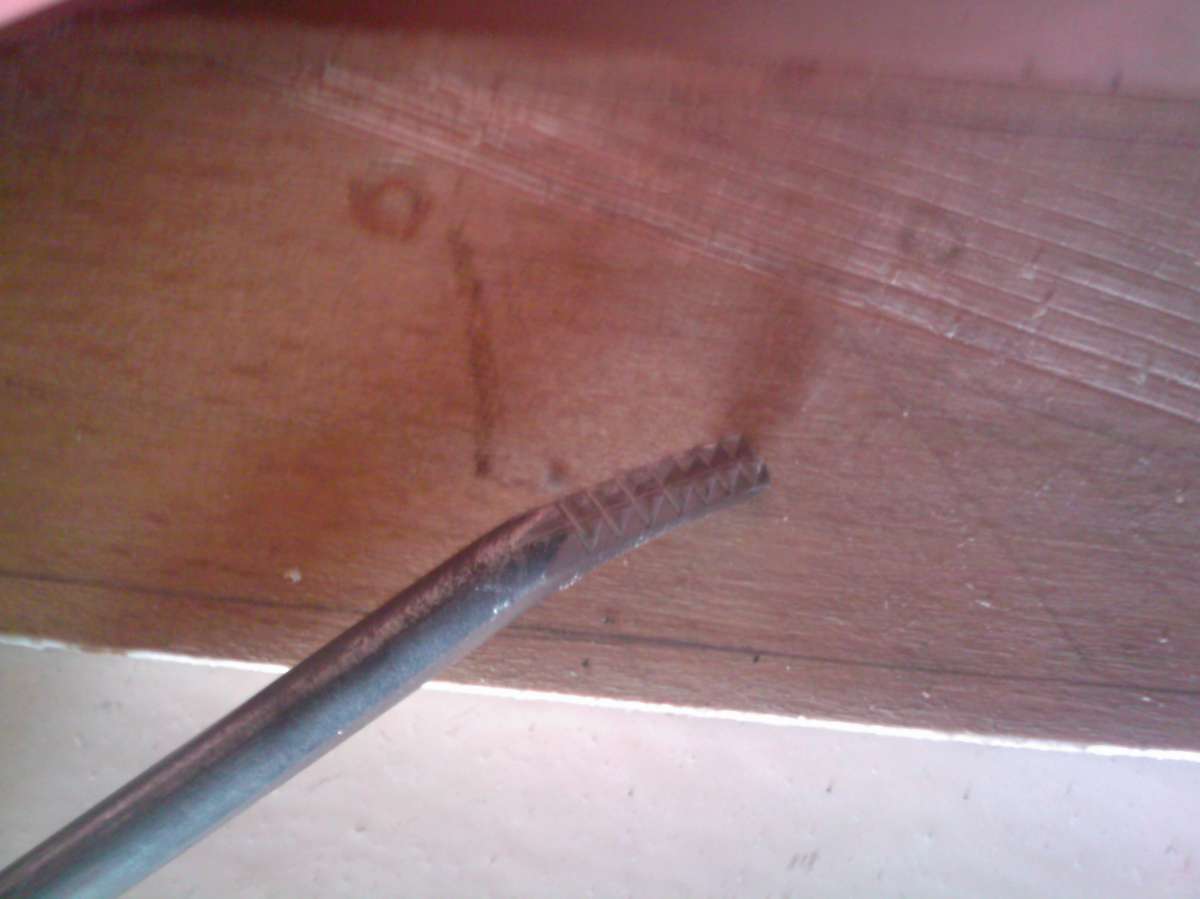

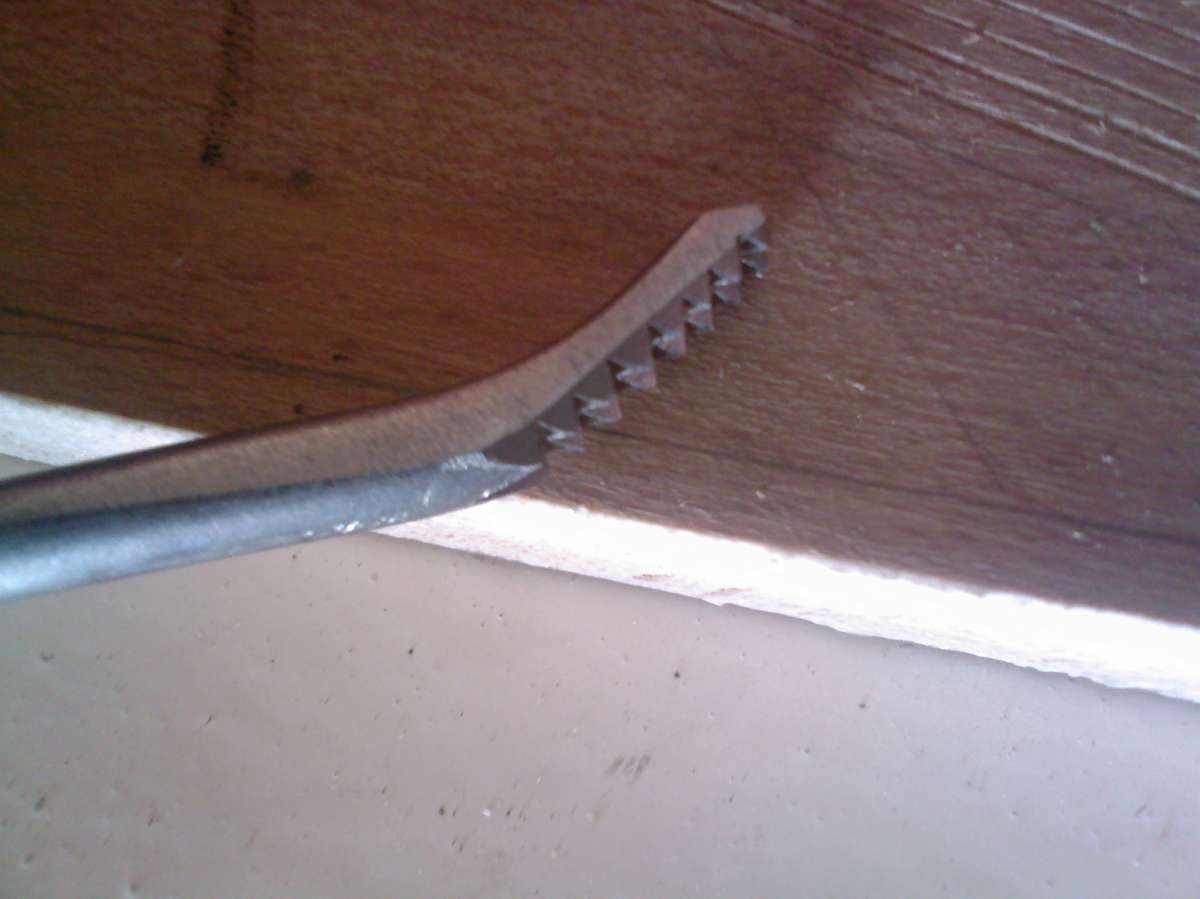

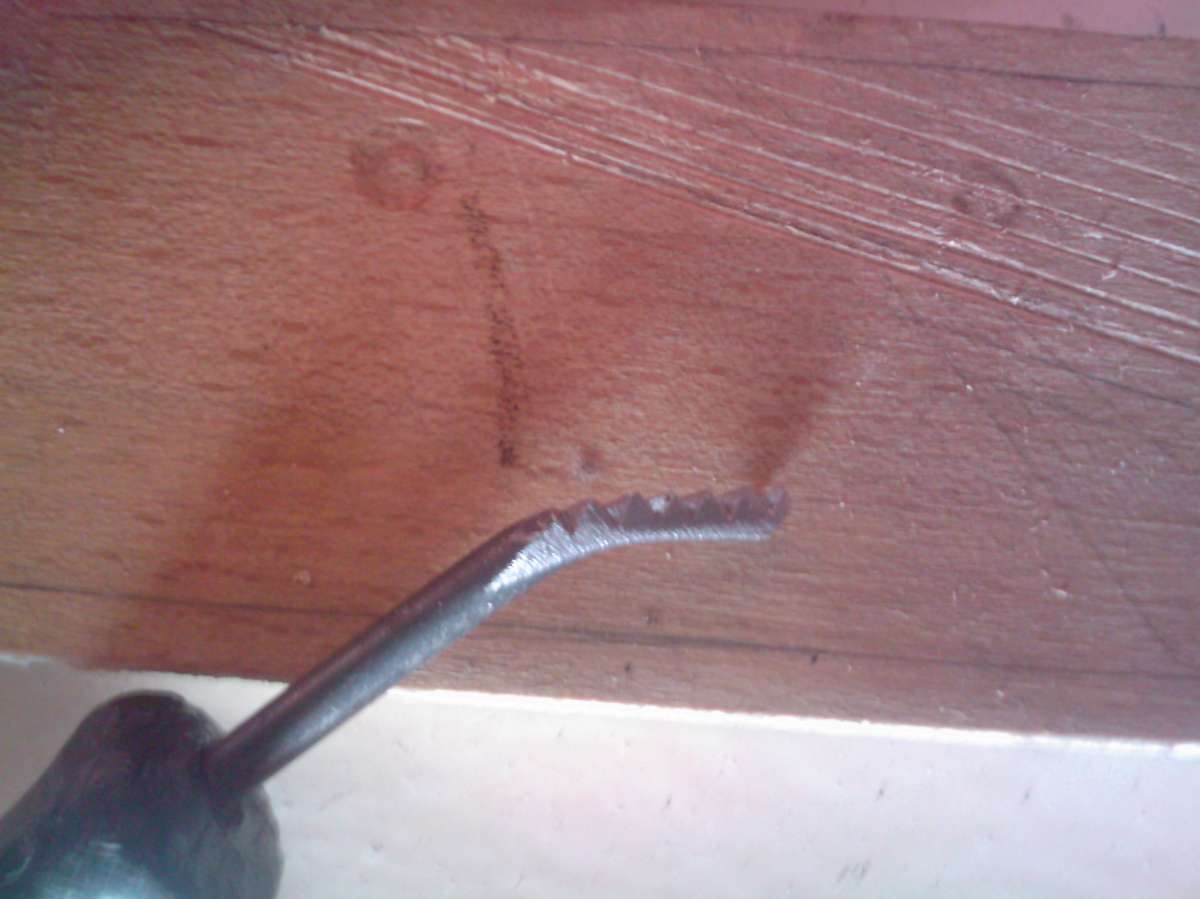

Далее под углом (~45) который должен быть равен тому же углу что и внутренняя уже снятая часть, снимаем металл по бокам, картинка №4 на схеме. В конечном итоге у вас должны получится ровные и красивые пирамидки по всей поверхности. Для удобства в последующей работе так же можем снять и лишний металл с инструмента, картинка №5 на схеме. Закаливать не советовал бы, по любому инструмент "сядет", а закаленным его потом не подточить.
Все поздравляю, инструмент готов, можете, тренироваться "на кошках", как с ним работать надеюсь отписывать не надо, но если что-то не понятно то спрашивайте с удовольствием помогу.

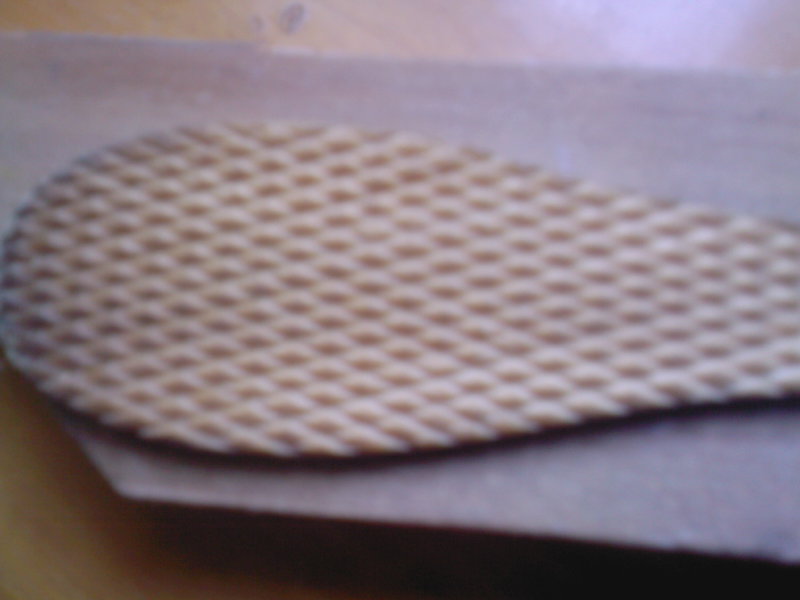

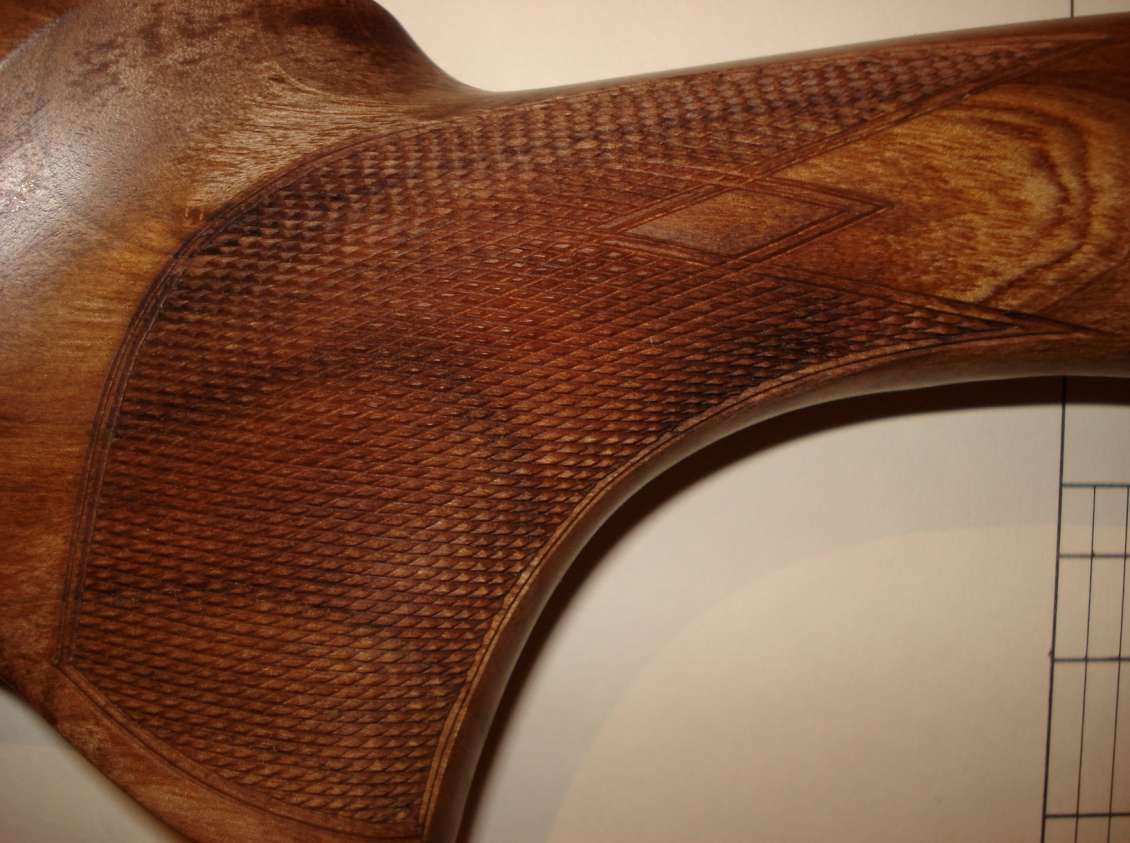

Одна из "кошек" для примеру, на фотке ничего нормально не разобрать, все таки телефон,а не аппарат,но все же.
Фотка №6
P.S.так как не могу нормально вставить фотку в текст(нету в движке этой функции), просто накидаю фоток пониже, а в тексте дам номер фотки, порядок слева направо, надеюсь будет понятно.

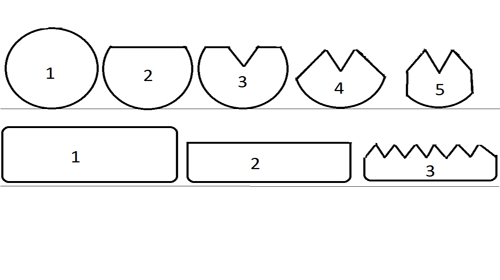

СХЕМА(сверху в сечении,снизу вид с боку)
И так начнем, берем любую уже не пригодную в работе отвертку, не пригодную чтоб не жалко было испортить рабочий инструмент.Я взял старую советскую уже много лет эксплуатируемую, на мой взгляд, сталь, которая использовалась для их изготовления более подойдет лучше нам,чем та что идет на современных китайских.Хотя может и ошибаюсь, из "катаез" никогда не делал можете попробовать может и выйдет .
Фотка №1
Немного изгибаем ее конец, если не выходит сразу согнуть так, как показано на фотке, не отчаивайтесь, просто разогрейте ее на огне до красна и согните, все выйдет. Я просто разогрел над газовой плитой. Угол загиба определите для себя сами ,я делаю так как мне удобней и привычней работать, по идее нужно согнуть еще разок немного повыше, чтоб держа при работе инструмент в руке он был перпендикулярен рабочей поверхности, но мне так не привычно, намного удобней держать под углом.
Фотка №2
Ножовкой срезаем все ненужное. Берем напильник и стараясь не завалить углы, ровно снимаем металл с будущей рабочей части нашего инструмента, все нужно сделать абсолютно ровно, на схеме, но ниже картинка №2 показано в сечении, надеюсь понятно. Должно получится как на фотке.
Фотка №3
Далее зажав будущий инструмент в тиски делаем пропилы,можно ножовкой, я делал бор-фрезой, стараемся сделать как можно более симметричной, чтобы патом было легче все заточить.
Фотка №4
Берем надфиль с треугольным сечением, и не спеша ни в коем случае не заваливая, снимаем металл с середины (картинка №3 ) на глубину, которую сочтете приемлемой для себя, я снял приблизительно 3мм. Стараемся сделать эту операцию, как можно аккуратней. Далее делаем баковые пропилы тем же надфилем( нижний ряд на схеме картинка №3 ). Здесь можем особо и не заморачиватся с выдерживанием угла, главное чтобы верхушки "пирамидок" сходились, но и эстетику никто не отменял, боковые пропилы выполняют функцию мини-пилы. Намного важней сделать без завалов и ровно пропил по середине,от этого зависит в будущем внешний вид вашей насечки.
Фотка №5
Далее под углом (~45) который должен быть равен тому же углу что и внутренняя уже снятая часть, снимаем металл по бокам, картинка №4 на схеме. В конечном итоге у вас должны получится ровные и красивые пирамидки по всей поверхности. Для удобства в последующей работе так же можем снять и лишний металл с инструмента, картинка №5 на схеме. Закаливать не советовал бы, по любому инструмент "сядет", а закаленным его потом не подточить.
Все поздравляю, инструмент готов, можете, тренироваться "на кошках", как с ним работать надеюсь отписывать не надо, но если что-то не понятно то спрашивайте с удовольствием помогу
.Одна из "кошек" для примеру, на фотке ничего нормально не разобрать, все таки телефон,а не аппарат,но все же.
Фотка №6
P.S.так как не могу нормально вставить фотку в текст(нету в движке этой функции), просто накидаю фоток пониже, а в тексте дам номер фотки, порядок слева направо, надеюсь будет понятно.
СХЕМА(сверху в сечении,снизу вид с боку)
Вложения
Последнее редактирование модератором:
На деревянных деталях , насечки. А то инструмент поглядел , изготовить не сложно. А вот зачем . Уважаю рукастых , но зачем оружие до такого доводить . У нас нет мастерских , всю свою "охотничью тропу" лак менял сам. А насечки не сохранял. Так и не понял зачем они.
