Добавлю сюда еше небольшую статью Кирилла МАРТИНО «Российская охотничья газета», №46, 14-20.11.2001 г.
ВНУТРЕННЯЯ БАЛЛИСТИКА
Выстрел начинается с удара бойка по капсюлю-воспламенителю. Удар вызывает взрывчатое превращение инициирующего или ударного состава. При этом раскаленные газы в виде луча пламени проникают через затравочные отверстия в камеру сгорания и воспламеняют в патроне пороховой заряд.
Последующее горение пороха сопровождается образованием большого количества газов, нагретых до 2-3 тысяч градусов. Обратим сразу внимание, что взрывчатое превращение порохов принято называть горением, хотя превращение порохового заряда длится всего от 0,0020 до 0,0025 с. Дело в том, что бризантные или дробящие взрывчатые вещества разлагаются в сотни раз быстрее порохов. Так вот, по сравнению с ними превращение порохов может рассматриваться как быстрое горение. Но как раз эта медлительность порохов и позволяет использовать их в качестве метательных средств. Благодаря замедленности разложения, снаряд успевает стронуться с места задолго до того, как весь заряд превратится в газы, следовательно, при относительно низком давлении.
По мере обгорания пороховых элементов (зерен) в заснарядном пространстве увеличивается количество выделившихся газов, в силу чего возрастает производимое ими давление. Когда в дробовом ружье давление газов достигнет 25-40 кг/см2, снаряд преодолевает сопротивление завальцованного дульца гильзы и смещается из гильзы в канал ствола. Это давление называется давлением форсирования. К моменту перехода снаряда в канал ствола горение успевает распространиться на все воспламенившиеся пороховые элементы.
Поскольку же заснарядное пространство еще очень мало, давление газов стремительно достигает своего максимума. Отечественные патроны «Стандарт», «Старт», «Спорт», «Приз» и «Супер Рекорд», по данным Блюма и Шишкина, развивают давления порядка 500-570 кг/см2. Патроны же «БХК», «Байкал» и «Экспорт» развивают давления от 600 до 800 кг/см2. Однако по западноевропейским нормативам среднее максимальное давление не должно в 12-м и 16-м калибрах превышать 550 кг/см2. При бездымных порохах давление быстрее достигает максимума, чем при дымных. Поэтому при первых к моменту наступления максимума давления снаряд успевает пройти по каналу ствола 30-40 мм, а при вторых - вдвое больше.
По мере развития выстрела заснарядное пространство увеличивается все быстрее и быстрее, тогда как приток новых количеств газов постепенно замедляется. Это замедление происходит по следующим причинам. Зерна пироксилиновых порохов горят по поверхности, обгорая слой за слоем. Поэтому количество выделяющихся газов бывает пропорционально площади горящих поверхностей. Представим себе пороховое зерно кубической формы со стороной 1 мм и общей площадью поверхности 6 мм2. Когда такое зерно обгорит со всех сторон на 1/5 своей толщины, его поверхность составит всего 2,16 мм2 или сократится на 64 %. Чтобы добиться более равномерного поступления газов, пороховым зернам придают форму пластинок или трубочек. Если пластинка со всех сторон обгорит даже на 1/3 своей первоначальной толщины, то ее поверхность уменьшится всего на 30 %.
Что же касается дымных порохов, то при их обычной плотности они не горят послойно, а рассыпаются, и время сгорания зерна мало зависит от его первоначальной величины.
Когда давление газов достигает своего максимума, скорость снаряда становится значительной и заснарядное пространство быстро увеличивается. Поэтому давление начинает падать так же быстро, как нарастало. Однако по мере продвижения снаряда по каналу ствола относительный прирост объема заснарядного пространства снижается. Так, когда снаряд перемещается на 100 мм от патронника, заснарядное пространство увеличивается на 250-300 %. Смещение же снаряда на те же 100 мм вблизи дула увеличивает объем заснарядного пространства всего на 15-20 %. Поэтому по мере дальнейшего продвижения снаряда к дульному срезу снижение давления становится все более и более постепенным. При бездымных порохах давление у дула бывает в пределах 45-65 кг/см2, а при дымных — 65-100 кг/см2.
Период выстрела от момента перехода снаряда из гильзы в канал ствола и до момента сгорания всех правильно воспламенившихся зерен называется основным (или первым пиродинамическим) периодом.
После догорания пороховых зерен снаряд движется по каналу ствола за счет давления ранее образовавшихся газов. Это второй пиродинамический период выстрела, заканчивающийся в момент вылета снаряда из ствола.
Когда снаряд покидает ствол, вслед за ним вырывается поток газов, скорость которых в 2-3 раза превышает скорость, приобретенную снарядом. Эти газы оказывают некоторое влияние на снаряд, способствуя его рассеиванию и, возможно, увеличивая его скорость на 2-4 м/сек. В то же время на ружье истечение газов из ствола оказывает значительно большее влияние, увеличивая скорость отдачи на 20-25 %. Воздействие газов на снаряд и ружье после того, как снаряд покинул ствол, называется последействием пороховых газов, а иногда рассматривается как третий пиродинамический период выстрела.
Описанные выше изменения давления в канале ствола удобно представить графически в зависимости от пройденного снарядом пути. По горизонтали (ось Х) откладывают путь, пройденный снарядом в сантиметрах, а по вертикали наносят, во-первых, скорость, которую приобрел снаряд, достигнув соответствующего места, а во-вторых, давление газов в кг/см2, имевшее место в момент прохождения снаряда через данную точку ствола.
Процесс развития выстрела можно представить графически и в зависимости от времени, промежутки которого, равные тысячам или десятитысячным долям секунды, откладывают по горизонтали. В этом случае форма кривой давления приобретает несколько иную форму. Во-первых, кривая в начале идет горизонтально, что соответствует времени зарождения очага взрывчатого превращения ударного состава. Во-вторых, пик давления оказывается смещенным вправо, то есть по времени максимальное давление приходится на середину выстрела.
До последнего времени при измерении давлений пользовались техническими единицами - давлением в килограмм-силах на квадратный сантиметр — кг/см2. После же принятия Интернациональной системы единиц (СИ) давление стали измерять в барах или в паскалях (1 бар = 105 паскаля = 1,02 кг/см2).
Характер кривой давления газов зависит от очень многих факторов, которые будут рассмотрены ниже. Здесь мы только коснемся скорости горения различных порохов — обычных быстрогорящих и специальных медленногорящих. Последние в обиходе часто называют прогрессивными, что не совсем правильно. В действительности прогрессивными являются только те сорта порохов, поверхность которых по мере обгорания зерен не уменьшается, а, наоборот, увеличивается (семиканальные элементы).
Допустим, что нам требуется достичь начальной скорости в 380 м/сек. В первом случае с нормальным по калибру снаряде, масса которого равна массе калиберной пули, максимальное давление при медленногорящем порохе будет ниже, чем при быстрогорящем. Однако на остальных участках канала медленногорящий порох даст более высокие давления. В связи с этим снаряд будет набирать скорость медленнее, но у дула его скорость сравняется со скоростью, полученной при быстрогорящем порохе. Но медленногорящие пороха предназначаются не для нормальных по калибру снарядов, а для стрельбы утяжеленными (на 30%) снарядами их ружей типа «магнум». В этих условиях медленногорящие пороха дают на всем протяжении канала более высокие давления, чем быстрогорящие сорта при нормальном снаряде. Если же попытаться использовать быстрогорящий порох под утяжеленные снаряды, то максимальное давление сразу же превзойдет границу безопасности. Поэтому идея Ивашенцова использовать в ружьях 20-го калибра заряды 12-го, выдвинутая в эпоху, когда не существовало специальных медленногорящих порохов, была заранее обречена на неуспех.
Абсолютная величина максимального давления газов имеет большое практическое значение. С одной стороны, чем выше это давление, тем сильнее оно сказывается на затворе и стволах ружья. Когда же оно превосходит предел упругости материала, происходят раздутия и разрывы стволов, деформации и изломы коробок. Кроме того, чем выше давление газов, тем выше и температура, и тем интенсивнее идет выгорание стенок канала стволов. Наконец, чем выше максимальное давление, тем сильнее деформируется дробь и тем хуже получается осыпь.
С другой стороны, при слишком низком максимальном давлении снаряд не получает нужного ускорения, и резкость выстрела остается неудовлетворительной. На рисунке приведены кривые зависимости скоростей снаряда от величины максимального давления. Данные получены на Сент-Этьиеннской испытательной станции при испытании патронов с электрическим запалом (из каталога французской фирмы СМФМ).
Таким образом, максимальное давление является злом для ружья и необходимым явлением для получения резкого боя. Следовательно, от патронов требуется оптимальный компромисс между величиной давления и начальной скоростью. Такой компромисс достигается применением различных сортов пороха в зависимости от калибра патронов и массы снаряда.
Очень часто у охотников, а иной раз и у пороходелов (Бутурлин, порох «Глухарь»), возникает идея создания дробового пороха с низким максимальным давлением, которое бы компенсировалось относительно высоким давлением в передней половине ствола. Сделать такой порох, конечно, можно, но для стрельбы из дробового ружья он не будет пригоден. Осыпь будет плохой, звук выстрела — нестерпимо резким, и, наконец, для такого пороха потребуется делать особые стволы — толстостенные в дульной половине. А такие стволы полностью лишат ружье посадистости, то есть одного из наиболее важных эксплуатационных качеств дробового ружья.
Встречаются два различных понятия, сходных, однако, по своему звучанию: среднее максимальное давление и среднее давление в канале ствола. Первое из них находят как среднее арифметическое из 10 или 20 замеров максимальных давлений. Например, замеры давлений при обыкновенных капсюлях дали бы среднее значение 299,7 кг/см2, а для патронов с электрическим запалом соответственно 405,1 кг/см2. Среднее же давление в канале ствола определяется на основании нескольких замеров давления при одном выстреле, но на разных расстояниях от патронника. Так, в 5 см от того места, где располагался снаряд до выстрела, давление при быстрогорящем порохе составило 500 кг/см2. В 15 см давление было 300 кг/см2, в 25 см — 205 кг/см2 и т.д. Суммируя показания и деля их на число измерений, получаем 188,36 кг/см2.
Давление газов в канале ствола чаще всего измеряют крешерным прибором, который устанавливается на массивном баллистическом стволе. Для определения максимального давления на стволе устанавливают один прибор, располагая его в 25-40 мм от казны. Когда же требуется получить представление о давлении на всем протяжении ствола, то устанавливают несколько приборов через определенные интервалы. Крешеры, находящиеся у казны, показывают величину максимального давления, а остальные - то давление, которое имело место в момент прохождения снаряда мимо соответствующего прибора.
Крешерная установка была впервые предложена в 1875 г. Нобелем и имела упрощенную конструкцию, представленную на рисунке. В настоящее время крешерные приборы претерпели конструктивные изменения, но сущность осталась той же. Установка ввинчивается в массивную стенку специального ствола и сообщается с его каналом канальцем диаметром 3,9 или 6,4 мм. По канальцу ходит стальной поршенек, между которым и упорным винтом зажимается собственно крешер - цилиндрик из мягкой меди или свинца. Если от прибора требуется большая чувствительность, то цилиндрический крешер заменяется коническим. При выстреле происходит усадка крешера, причем чем выше было давление, тем короче становится крешер. Сопоставляя его укорочение с данными «тарражных» (тарировочных) таблиц, находят максимальное значение давления, имевшего место непосредственно у данного прибора. Описанный метод далек от совершенства, но для практических целей дает удовлетворительные результаты.
В последнее время металлические крешеры стали заменять двумя пластинками, вырезанными из кристалла кварца. Под давлением на поверхности этих пластинок возникает разность потенциалов, пропорциональная приложенному давлению. Импульсы через усилитель поступают на экран осциллографа, где возникает кривая давления. Ввиду быстротечности всего процесса кривую приходится фотографировать. Величины давления, измеренные описанным выше пьезоэлектрическим датчиком, бывают на 25 % выше, чем измеренные крешерным прибором (Буррард).
В любительских условиях измерение давления трудноосуществимо. Чтобы избежать повреждения ружья, да и ранения самого стрелка, при снаряжении патронов следует строго придерживаться фабричных рекомендаций. Отклонение от этих указаний допустимо только в сторону уменьшения зарядов и снарядов, однако при обязательной проверке резкости боя. Уменьшенный снаряд даже при нормальном заряде пороха может стать причиной заметного снижения начальной скорости. При бездымных порохах для получения полноценного выстрела требуется определенное сопротивление снаряда во время статического периода. Если же это сопротивление будет меньше необходимого минимума, снаряд сдвинется с места при недостаточном давлении. Заснарядное пространство начнет увеличиваться, и среднее давление по пути снаряда уже не достигнет требуемого значения. В отличие от бездымных порохов, дымный порох легко переносит уменьшение массы снаряда, отвечая на это повышением начальных скоростей.
Если возникает подозрение, что давления, развиваемые патронами, очень высоки, то следует обратить внимание на состояние стреляных гильз. На металлическом поддоне, или головке гильзы, там, где он соприкасался с экстрактором, появляется выпуклость — отпечаток последнего. Закраины гильз раздуваются, и на них по окружности возникают трещины. Наконец, капсюль как бы облепляет боек. Если на гильзах появляются перечисленные изменения, то такими патронами пользоваться нельзя: они развивают давления порядка 1000 кг/см2.
Пороховые газы стремятся расшириться во все стороны и действуют как на дно и стенки гильзы, так и на пыж с лежащим впереди него снарядом. Гильза плотно прижимается к стенкам патронника и щитку коробки, что препятствует прорыву газов назад. В то же время давление на пыж и снаряд заставляет их двигаться по каналу ствола со всевозрастающей скоростью. Сообразно с быстрым нарастанием давления и последующим его снижением сообщаемое снаряду ускорение в начале разгона значительнее, чем в конце, перед вылетом из дула. Так приращение скорости снаряда от 0 до 190 м/сек происходит на первых 15-20 см его движения по каналу ствола. Приращение же скорости на следующие 190 м/сек осуществляется только по достижении снарядом дульного среза, то есть после пробега в 50-60 см. Поэтому укорочение стволов с 70 до 60 см или их удлинение с 70 до 80 см мало сказываются на начальных скоростях дроби и практическим не отзываются на резкости боя.
Скорости, с которыми снаряд движется на отдельных участках канала, могут быть определены несколькими способами. Самый простой из них заключается в определении начальных скоростей, поучаемых при последовательном укорочении одного и того же ствола. Поскольку же небольшие изменения в форме патронника, переходного конуса и дульного сужения (чока) могут сказаться на начальных скоростях, экспериментальный ствол для этих целей делается свинчивающимся из нескольких секций длиной 10-15 см. После каждой серии выстрелов удаляют одну из срединных секций и снова определяют начальные скорости.
Если же требуется установить местонахождение снаряда в определенные моменты времени, то поступают иначе. Поперек канала в нескольких местах натягивают тонкие проволочки, по которым пропускают электрический ток. Снаряд при выстреле поочередно перебивает эти проволочки и прерывает соответствующие электрические цепи. Эти моменты фиксируются на быстровращающемся барабане одновременно с отметками времени. Раньше для этой цели пользовались камертоном, который, вибрируя, оставлял на барабане синусоидную (волнистую) дорожку. Поскольку камертоны дают строго определенное число колебаний в секунду, по числу гребней синусоиды время легко определялось. Позже стали применять часовые механизмы, отмечавшие тысячные или десятитысячные доли секунды. В настоящее время пользуются подкварцованными импульсными генераторами, отсчитывающими миллионные доли секунды.
немного не по теме ,но добавлю, всеже интересно и познавательно )) :9:
СКОРОСТИ ПОЛЕТА ДРОБОВЫХ СНАРЯДОВ
Кому из охотников не хотелось достичь эффективности дробового выстрела на дальних дистанциях. Недостаточность информации толкает иногда некоторых стрелков на ложный путь — на увеличение массы метательного заряда (пороха) с целью достичь большей скорости полета дроби (а значит, дальности и резкости, по их разумению). Этот путь оши-бочен. На дальних дистанциях дробь, в силу воздействия аэродинамических факторов, рассеивается, и на расстоянии 35 м и более разница между скоростями с большей и меньшей массами пороха несущественна. Кроме того, всегда следует помнить, что с увеличением дистанции энергия дробины падает и, чтобы поднять эту энергию, надо увеличить диаметр дроби. Но с увеличением диаметра дроби ее осыпь становится реже (при той же массе в патроне). Отсюда наиважнейший вывод: чтобы увеличить количество дроби в снаряде, надо увеличить массу снаряда. Но это возможно не для каждого ружья. Для этого ис-пользуются ружья «Магнум». А если их нет, то есть некоторый выход в применении ружей большего калибра. Брать не 20-й, 16-й калибр, а 12-й или лучше 10-й калибр. К тому же если ружья прочные, новые, тяжелые, то с применением специальной снарядки патрона можно брать дробь массой 42 г. для 12-го калибра. Такой патрон разработан в ЦКИБе. Используется металлическая гильза 12-го калибра, так как у нее больший объем по сравнению с бумажной или пластмассовой. Используются специальные пыжи. Среднее значение максимального давления пороховых газов не превышает 663 кгс/см2. Комплектуется патрон пыжом-обтюратором с амортизатором из пенополиуретана и дробового пластмассового пыжа со сферическим элементом. При выстреле динамическая нагрузка воспринимается амортизатором, который в 3 раза уменьшается по высоте без восстановления, и упругой сферической перемычкой дробового пыжа. Она выворачивается в сторону выстрела. Эти амортизирующие элементы снижают уровень максимального давления, уменьшают степень деформации дроби. Беря дробь на 1-2 номе-ра больше, значительно увеличиваем энергию каждой дробины.
В ходе исследований на ЦКИБе выявлено, что в зависимости от массы пороха при довольно существенном различии групп скоростей у дульного среза уже на дистанциях 35-50 м (охотничьих дистанциях) изменения (различия) между этими скоростями уже незначительны. Например, для дроби диаметром 2 мм при различии начальных скоростей в 45 м/с уже на дистанции 35 м это различие составляет чуть более 10 м/с, а на дистанции 50 м — около 10 м/с.
При различных начальных скоростях дроби ее значения на дальности 50 м практически не отличаются. Есть ли смысл, зная это, увеличивать массу пороха для повышения начальной скорости свыше 386 м/с? Конечно, нет. Увеличение же деформации дроби ухудшит лишь ее аэродинамические качества.
Замеры энергии дробин разных диаметров на дистанции 35 м показали, что для различных групп скоростей энергия дробины каждого номера изменяется примерно на 10%. Так, у дроби диаметром 2 мм при скорости 386-415 м/с энергия равна 90,94 Дж. При скорости 408-439 м/с энергия равна 0,99 Дж, а при скорости 429-462 м/с энергия равна 1,03 Дж.
В то же время изменение энергии с изменением диаметра дроби изменяется в несколько раз. Например, на дистанции 35 м при скорости 386-415 м/с у дроби диаметром 4 мм энергия равна 0,94 Дж, а у дроби диаметром 4 мм — 12,44 Дж. При скорости 408-439 м/с у дроби диамет-ром 2 мм энергия равна 0,99 Дж, а у дроби диаметром 4 мм — 13,02 Дж. При скорости 429-462 м/с у дроби диаметром 2 мм энергия равна 1,03 Дж, а у дроби диаметром 4 мм — 13,51 Дж.
Отсюда вывод: изменение скорости полета дроби в силу воздействия аэродинамических факторов и деформации дроби не может существенно повысить эффективность поражения цели на различных дальностях стрельбы. Поэтому средства доставки дроби к цели являются единственным реальным направлением. Исходя из графиков скоростей для различных диаметров дроби находим, что начиная с дроби № 6 на дистанции 50 м ее скорость будет равна 195 м/с при начальной скорости 386-415 м/с (оптимальной). Это для 12-го калибра будет соответствовать скорости в 10 м от дульного среза 330 м/с. Она будет достигаться при навесках пороха «Сокол» 2,275 г. при 35 г. дроби. Такая скорость еще достаточна (на пределе) для надежного поражения дичи.
Для дроби № 7 на дистанции 50 м скорость будет равна 205 м/с, при 2,27 г. пороха «Сокол» — скорость в 10 м от дульного среза составляет 330 м/с. Получается, что для эффективного выстрела по пернатым на дальностях до 50 м нам достаточно брать дробь № 5. Увеличение же массы пороха свыше 2,27 г. нужного эффекта не даст, а лишь увеличит деформацию дроби, снизив эффект выстрела. Вдобавок не исключены разрыв и раздутие гильз, а значит, задержки с их экстракцией, большая отдача, утомляющая стрелка, усиленный прогар хрома за патронником.
В ходе экспериментов на Ижмехе установлено, что эффективность дробового выстрела значительно снижается с увеличением степени де-формации дроби. Определено, что основная деформация дроби происходит не в снарядном входе, не в дульном сужении, не в направляющей части канала ствола, а еще в патроннике, в гильзе, т.е. в 50 мм от казенного среза. Она происходит при использовании увеличенных навесок пороха. Подтвержденными способами снижения деформации являются использование хороших амортизирующих пыжей, пересыпка дроби сыпучим материалом, использование твердой дроби с применением контейнера.
В целом путями достижения увеличения резкости и эффективности боя на дистанции 35 м и более являются следующие.
Снижение массы дроби. Разница в 1 г. дает прирост скорости на 6 м/с.
Улучшение обтюрации пороховых газов. Применение пыжей с натя-гом, упругим, хорошего качества. Это дает изменение скорости до 10 м/с. Высота пыжей должна быть такой, чтобы они перекрывали снарядный вход до выхода дробового столбика с гильзы. Еще эффективнее применение пластмассовых обтюраторов с двусторонними манжетами. Манжеты, расположенные к пороху, разжимаются за счет давления пороховых газов, а манжеты с противоположной стороны (расположенные к пыжам) расклиниваются этими пыжами.
Хорошая амортизация пыжей дает разницу в скорости до 10 м/с.
Применение контейнера дает разницу в скорости 7-8 м/с.
Пересыпка дроби сыпучим материалом дает изменение в резкости на 2-3%.
Разница в 0,05 г. пороха дает изменение в скорости на 6 м/с (об этом говорилось подробно).
Различие в 0,5 мм в диаметре дроби дает изменение в скорости на 3 м/с.
Различие в твердости дроби дает изменение в скорости на 4 м/с.
Вообще качество дроби имеет большое значение. Влияет на бой и шаровидность дробинок, отсутствие свищей, заусенцев, одинаковый вес дробинок. Хороший бой дает плакированная дробь — покрытая никелем или томпаком.
Сжатие пыжей, так же как и натяг пыжей в гильзе, крепость закрутки, влияет на создание давления форсирования, а значит, на качество горения пороха. Пыжи не должны начать отодвигаться от порохового заряда при воспламенении капсюля (преждевременно). Должно создаться давление форсирования (50-60 атм). Порох «Сунар» для полной утилизации и стабилизации внутрибаллистического процесса требует большего давления форсирования, чем порох «Сокол». Поэтому сжатие пыжей должно быть около 10 кгс. Их общая высота должна быть 24 мм для 12-го калибра. Закрутка должна быть крепкой, при встряхивании дробь не должна прослушиваться. Массу снаряда брать 35 г, а не 32-33 г. Пыжи должны входить в гильзу со скрипом. Капсюль применять «Жевело» или КВ 21, а значит, гильза пластмассовая или бумажная.
Различия в скоростях от применения различных видов капсюля «Жевело» составляет 10 м/с, а при применении различных партий пороха — в пределах 5 м/с.
Разница в скоростях в зависимости от температуры окружающего воздуха в 10 градусов составляет 7 м/с.
Отклонения в начальной скорости в зависимости от разницы в 0,2 мм в диаметре канала ствола — на 5 м/с.
Разница от формы дна гильзы (плоская или коническая) — на 8 м/с.
При разных объемах пороховой каморы гильзы — на 5 м/с.
Разница в 0,15 мм в среднем диаметре патронника или гильзы — на 12 м/с.
Разница в 50 мм в длине ствола — на 4 м/с.
Таким образом, можем сделать некоторые выводы.
Для повышения эффективности дробового выстрела не следует увле-каться излишними навесками пороха. Лучше использовать качественные комплектующие дробового патрона, правильно снаряжать для создания необходимой (оптимальной) начальной скорости снаряда. Обращать особое внимание на то, чтобы в патроне создавалось необходимое (для качественного горения пороха) давление форсирования, применялись хорошо амортизирующие пыжи, дробь была высокого качества, пересыпана сыпучим материалом и засыпалась в контейнер.
В зависимости от дичи и расстояния должна быть использована опти-мальная по диаметру дробь.
НАЧАЛЬНАЯ СКОРОСТЬ СНАРЯДА
Скорость, с которой снаряд покидает ствол, называется начальной или дульной ско-ростью. Фактически же в эту скорость включают и некоторое приращение скорости, вы-званное последействием пороховых газов. Эта суммарная скорость обозначается латин-ской буквой V (V=velocitas) с подстрочным указателем нулевой дистанции: Vo. Начальная скорость является важнейшим баллистическим показателем, предопределяющим резкость боя. Однако не сразу исследователям удалось измерить скорость снаряда в непосредственной близости дула. Долгое время ее приходилось вычислять, исходя из времени, которое затрачивал снаряд на преодоление дистанции в 10, 20 или 25 м, а в некоторых случаях и в 40-50 м.
Как увидим ниже, скорость дроби из-за сопротивления воздуха во время полета не-прерывно снижается. Поэтому скорость, определяемая по затраченному на перелет време-ни, является средней скоростью на данном отрезке траектории. Условно принимается, что снаряд имел эту же скорость, находясь на середине дистанции, то есть соответственно в 5, 10 или 12,5 м от дула. Эти скорости обозначаются латинскими буквами с подстрочными указателями дистанции: V5, V10, V125.
Время, затрачиваемое снарядом на преодоление той или иной дистанции, определя-ется следующим образом. Перед дулом ружья помещается тонкая проволока А-В, по ко-торой проходи электрический ток. Вырываясь из ствола, снаряд перебивает проволоку и размыкает электрическую цепь. При этом включается тот или иной счетчик времени (хро-нограф). Далее снаряд, преодолев определенную дистанцию, попадает в специальную мишень С-D и разрывает вторую цепь, чем отключает счетчик времени. Следовательно, счетчик работает только в течение того времени, которое потребовалось снаряду для пе-релета от дула до мишени. Средняя скорость вычисляется по формуле:
Скорость средняя = расстояние до мишени/время полета до мишени.
Определение времени полета осуществимо многими способами. Еще в конце про-шлого века бельгийский полковник Ле-Булонже использовал с этой целью закон свобод-ного падения тел под действием земного притяжения. Когда снаряд разрывал электриче-скую цепь у дула А-В, размагничивался электромагнит М1 и стальной стержень S1 в цин-ковой рубашке падал. Когда снаряд размыкал вторую цепь, размыкалась цепь питания электромагнита М2 и падал стержень S2. Этот стержень при своем падении освобождал нож N, который под действием пружины Р делал зарубку на стрежне S1. Измеряли рас-стояние от этой зарубки до нулевой и находили время падения стержня S1 по формуле:
t = корень из 2h/9,81.
От найденного времени отнимали время (0,15 с), которое уходило на падение стреж-ня S2 и срабатывание ножа.
В настоящее время применяются более совершенные хронографы: оптические по Томпсону, электронные, построенные на принципе гальванического маятника. Эти приборы, а в первую очередь электронные счетчики импульсов, обладают высокой чувствительностью и позволяют определять скорости снарядов у самого дула.
При стрельбе из нарезного оружия увеличение начальной скорости практически все-гда желательно: траектория пули выпрямляется, а ее кинетическая энергия возрастает. Не-сколько иначе обстоит дело при стрельбе дробью из гладкоствольного оружия.
С одной стороны, сопротивление воздуха полету дроби возрастает пропорционально квадрату скорости. Поэтому дробь, выпущенная с большей скоростью, теряет эту скорость быстрее, чем дробь, имевшая меньшую начальную скорость. В результате на предельных расстояниях эффективной стрельбы разница в скоростях сокращается до минимума.
С другой стороны, увеличение начальных скоростей до 400-425 м/с связано либо с уменьшением массы снаряда, а следовательно, и плотности осыпи, либо с резким увели-чением максимальных давлений. Кроме того, при высоких скоростях и повышенных дав-лениях усиливается деформация дроби и ухудшается осыпь.
Практика показала, что на охоте наиболее выгодной оказывается скорость в 375-380 м/с и еще вполне удовлетворительной можно считать скорость в 360 м/с. Другое дело — стрельба на стенде, особенно на траншейном. Стреляют не далее 35 м, то есть на дистан-циях, на которых еще сказывается высокая начальная скорость, что позволяет делать меньшие упреждения. Кроме того, стендовые ружья делаются более массивными и рас-считаны на более высокие давления пороховых газов. В этих условиях повышение на-чальных скоростей до 400 и даже 420 м/с можно считать оправданным.

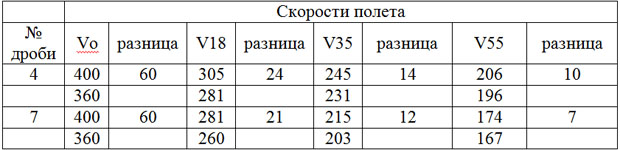

Потеря скорости дробью при различных начальных скоростях (таблица на фотке пониже)
Кирилл Мартино
"Российская охотничья газета,.
