ИЖ-54, сломался боёк.

[следопыт]

Всем привет, на прошлой неделе собрались на утиную, а на ИЖ.54 в очередной раз в самый не подходящий момент боёк сломался. На поиски нового бойка времени нет, а ружьё надо. Выхожу из этого так, оставляю от бойка заднюю часть, сломанный остаток стачиваю на наждаке и его на место, а вместо тонкой части бойка беру подходящий по диаметру гвоздь, обрезав его на неоходимую длину. Этот гвоздь, теперь уже почти боёк шляпкой вниз на место потом пружинка и всё закрутил родными болтами. Охота не сорвалась, около пятидесять патронов отстреляли из этого ружья в тот день. А вообще не знаю у кого как, а у меня это уже четвёртый раз ломается боёк на 54м.



[jasav]

странно, и в чем видим проблемы? черетежик есть. давно хочу выточить пару запасных



[следопыт]

jasav (Денис) Выточить проблемы нет, до этого так и делал когда сам токорил. А тут стонка токарного нет просить некого да и времени нет, вот и пришлось использовать то что под рукой.



[Баха]

Вот здесь и без токарного станка: http://piterhunt.ru/scripts/forum/showpost.php?p=640964&postcount=9



[Gammy]

была такая же проблема, выточили из стали Ст 45, без термообработки. стоит и работает великолепно
ломает обычно при открывании, когда зависает отбойная пружина и боек торчит из бранд трубки



[Berestmann]

следопыт (Сергей) , Чтобы голову не ломать , имею в запасе.



[PavelK]

на ИЖ.54 в очередной раз в самый не подходящий момент боёк сломался.

Если-"в очередной"-надо причину искать.
Был случай с одним раздолбаем и его ИЖ-26.Он в брандтрубки какого то густого масла натолкал,после выстрела пружинка залипла-боек не убрался,да еще гильза биметаллическая.Ну и сломал.Больше ни разу с таким не сталкивался.



[Посудин]

Если-"в очередной"-надо причину искать.
PavelK (Павел) ,
Причина только одна - отсутствие на бойке радиуса в месте перехода от малого диаметра к большому.
Всё.



[PavelK]

Причина только одна - отсутствие на бойке радиуса в месте перехода от малого диаметра к большому. Всё.

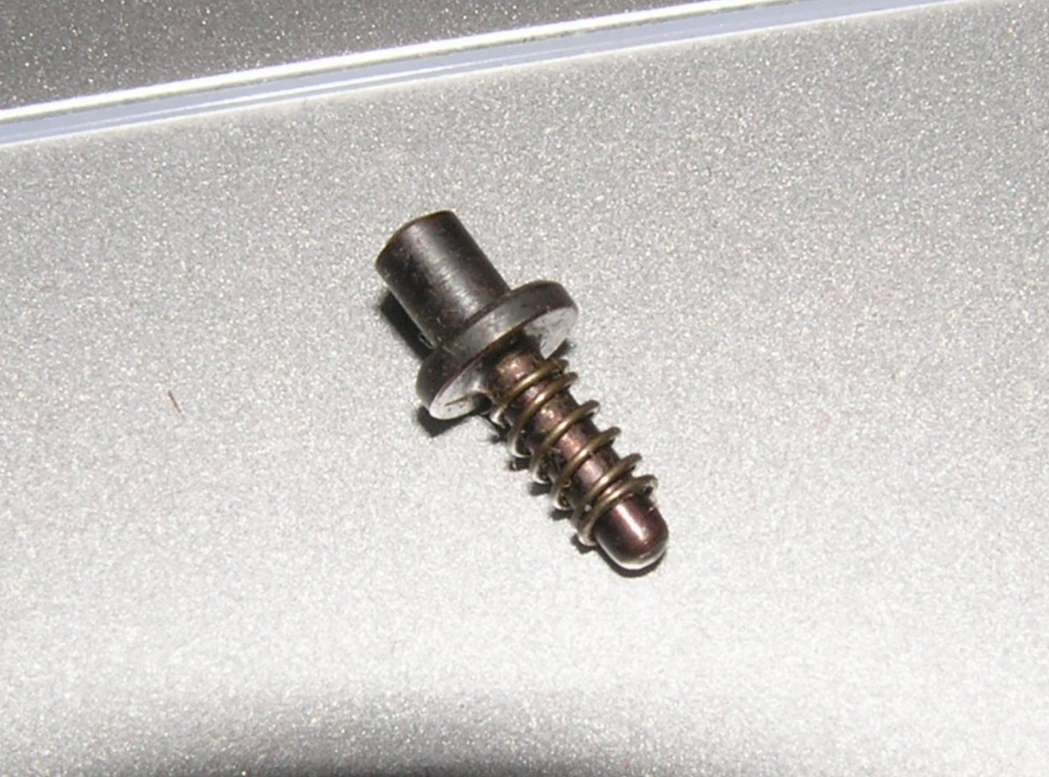

На фото родной(запасной от моего ИЖ-54)."Радиус"-это утолщение в средней части?



[Посудин]

Нет, это в зоне перехода от цилиндрической поверхности малого диаметра к передней плоской поверхности средней утолщённой части бойка.
Без радиуса там получается концентрация напряжений и ... кирдык бойку. В этом самом месте он и ломается.



[следопыт]

Посудин (Aлександр) , Последний сломался не в этом месте, а остался около миллиметра, я потом его на наждаке убрал. Даже уже и забыл, что вместо бойка гвоздь стоит, надо заменьть.
