Купил катушку и понял, что схему ее устройства я точно потеряю и решил скопировать ее сюда.
Кстати выкладывайте схемы своих катух или найденных в инете сюда. Тема будет полезна потерявшим схему, ну и для сравнения и начального выбора думаю тоже.
Новую схему выкладывайте в отдельном посте, заголовок пишите "Схема катушки ...."
Фесь флуд будет удаляться, не надо ничего здесь обсуждать.
ТОЛЬКО СХЕМЫ!!!!

Схема катушки Banax SiNew 750 / 800

Схема катушки Banax SiNew 750 / 800


Вложения

  • banaxsinew.gif
    46,5 KB · Просмотры: 3 395

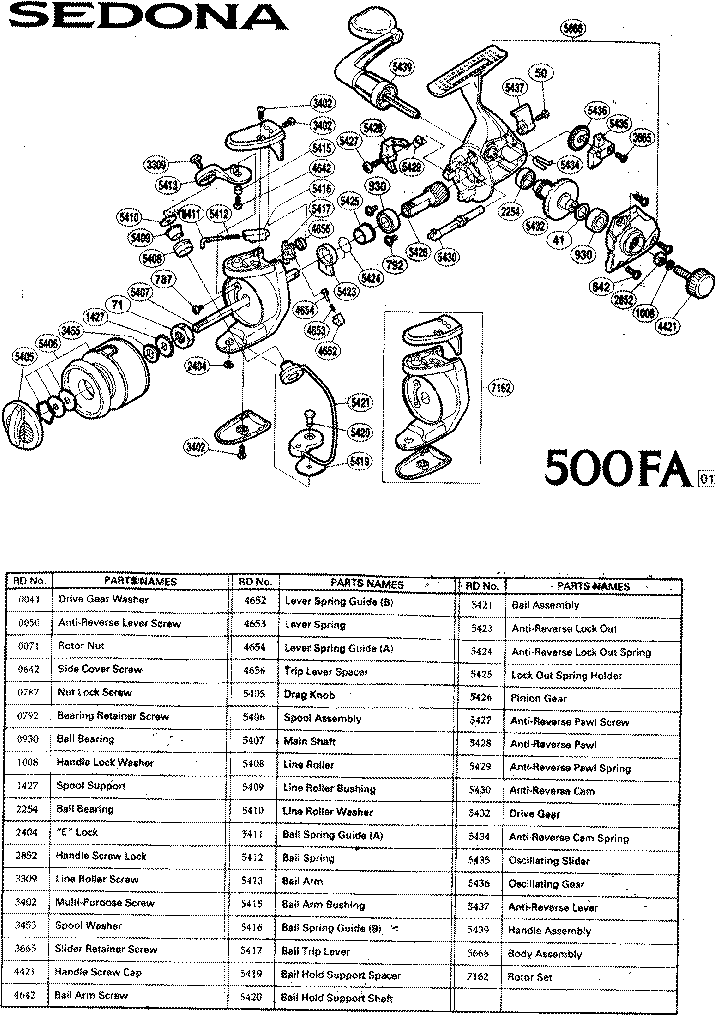

Схема катушки Shimano Sedona 500FA

Схема катушки Shimano Sedona 500FA


Вложения

  • Shimano Sedona.gif
    Shimano Sedona.gif
    33,9 KB · Просмотры: 2 137

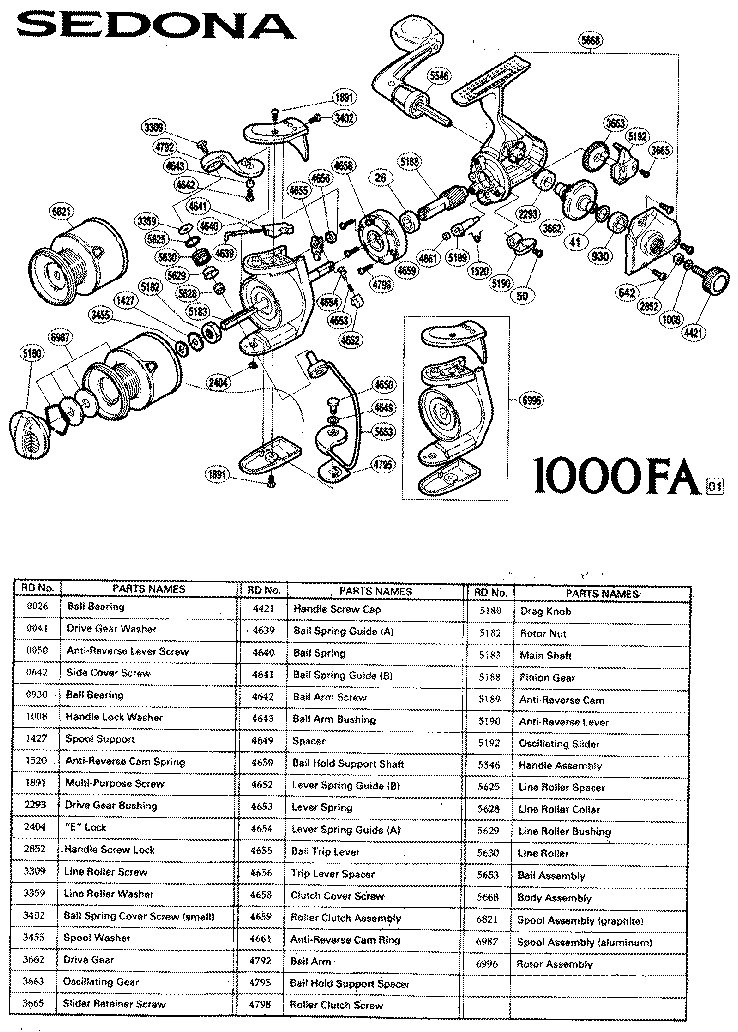

Схема катушки Shimano Sedona 1000FA

Схема катушки Shimano Sedona 1000FA


Вложения

  • Shimano Sedona.gif
    Shimano Sedona.gif
    35,6 KB · Просмотры: 1 224
Схема катушки Shimano Sedona 2000FA

Схема катушки Shimano Sedona 2000FA


Вложения

  • Shimano Sedona.gif
    Shimano Sedona.gif
    37,2 KB · Просмотры: 2 721

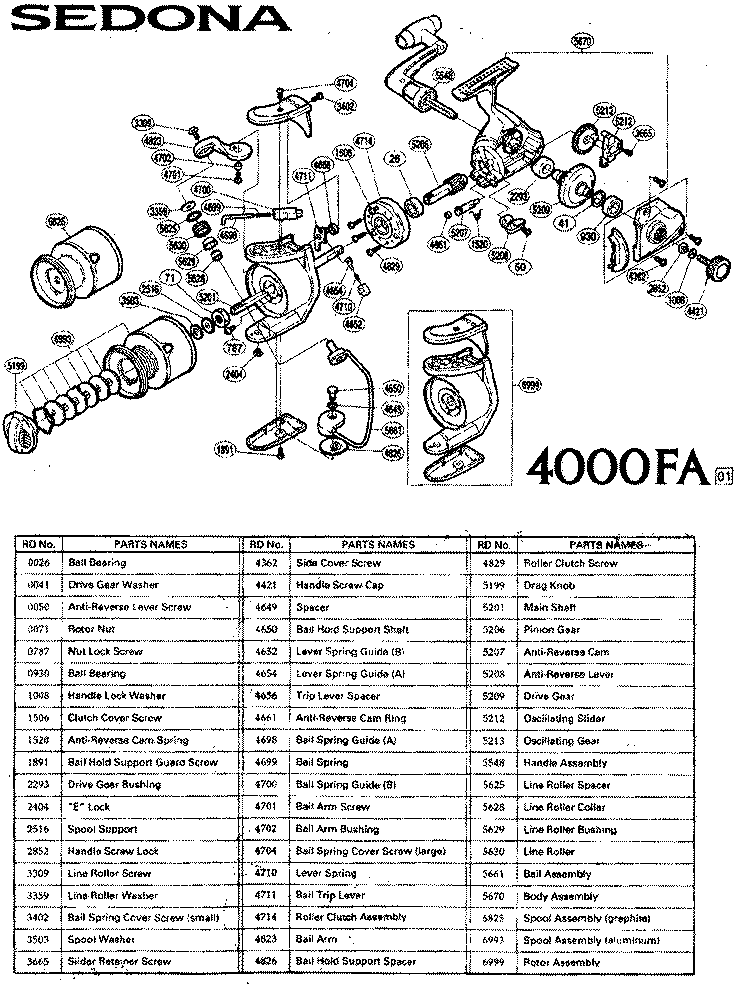

Схема катушки Shimano Sedona 4000FA

Схема катушки Shimano Sedona 4000FA


Вложения

  • Shimano Sedona.gif
    Shimano Sedona.gif
    36,3 KB · Просмотры: 910
Схема катушки Shimano Sedona 6000FA

Схема катушки Shimano Sedona 6000FA


Вложения

  • Shimano Sedona.gif
    Shimano Sedona.gif
    37,1 KB · Просмотры: 1 930

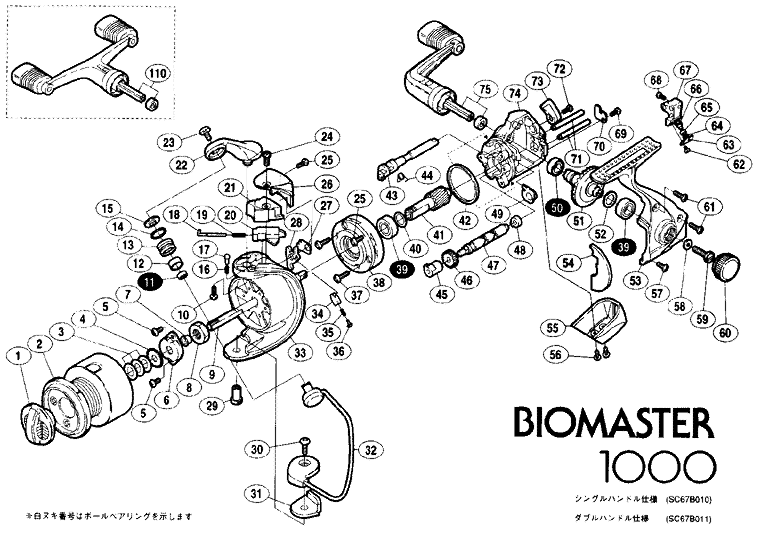

Схема катушки Shimano Biomaster 1000

Схема катушки Shimano Biomaster 1000


Вложения

  • Shimano biomaster.gif
    Shimano biomaster.gif
    41,9 KB · Просмотры: 1 296

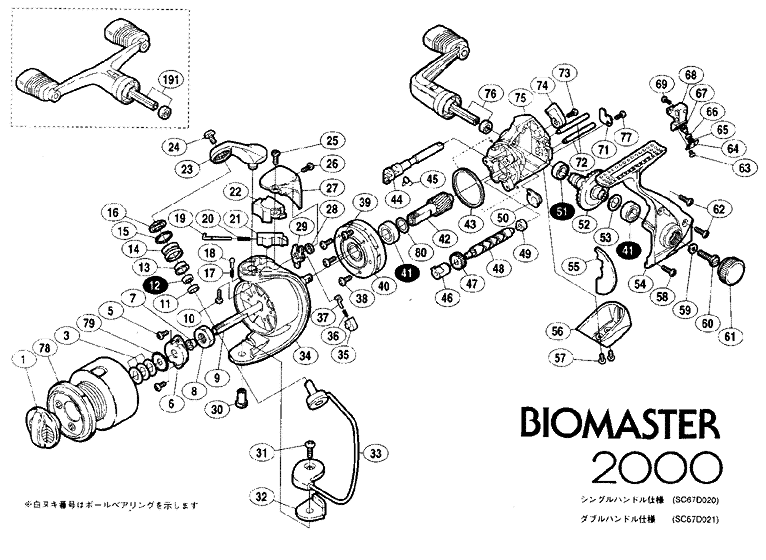

Схема катушки Shimano Biomaster 2000

Схема катушки Shimano Biomaster 2000


Вложения

  • Shimano biomaster.gif
    Shimano biomaster.gif
    42,4 KB · Просмотры: 811

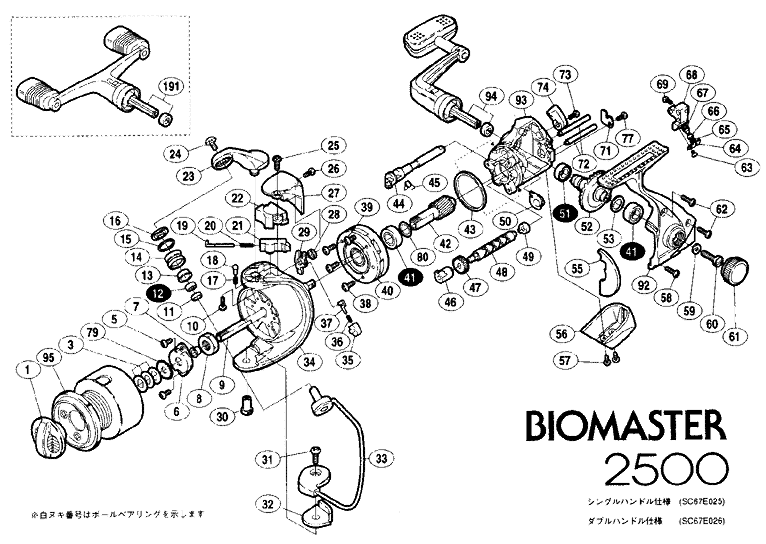

Схема катушки Shimano Biomaster 2500

Схема катушки Shimano Biomaster 2500


Вложения

  • Shimano biomaster.gif
    Shimano biomaster.gif
    42,2 KB · Просмотры: 818

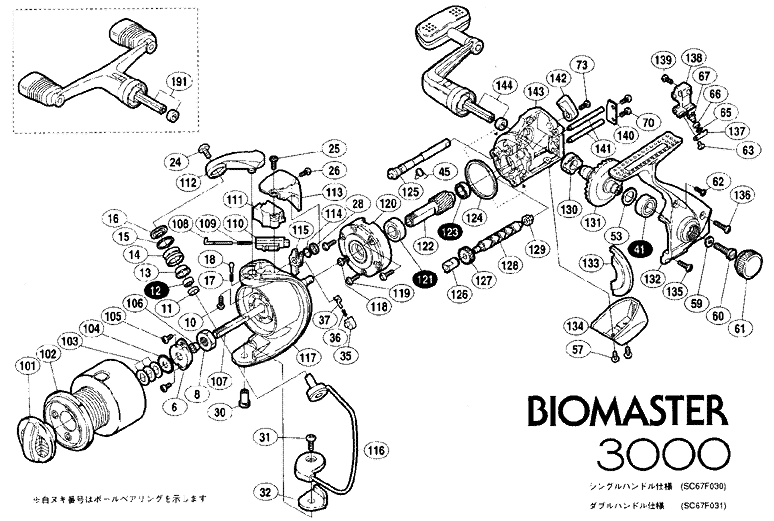

Схема катушки Shimano Biomaster 3000

Схема катушки Shimano Biomaster 3000


Вложения

  • Shimano biomaster.gif
    Shimano biomaster.gif
    44 KB · Просмотры: 4 657
Схема катушки Shimano Biomaster 4000

Схема катушки Shimano Biomaster 4000


Вложения

  • Shimano biomaster.gif
    Shimano biomaster.gif
    45,1 KB · Просмотры: 761

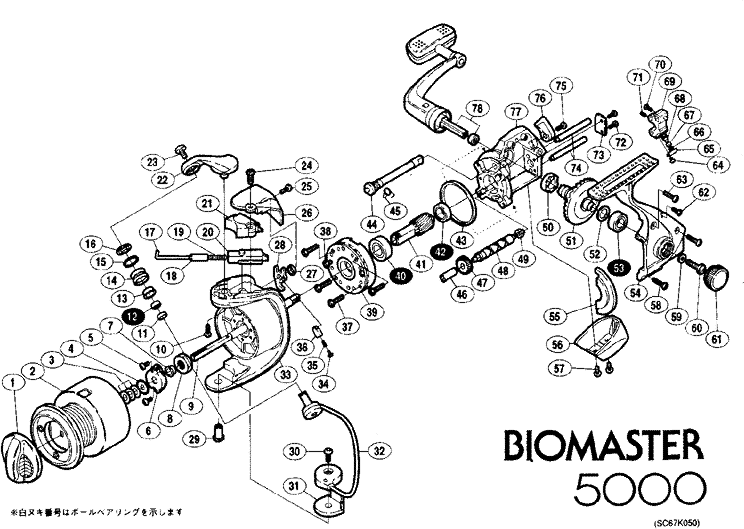

Схема катушки Shimano Biomaster 5000

Схема катушки Shimano Biomaster 5000


Вложения

  • Shimano biomaster.gif
    Shimano biomaster.gif
    38,6 KB · Просмотры: 866

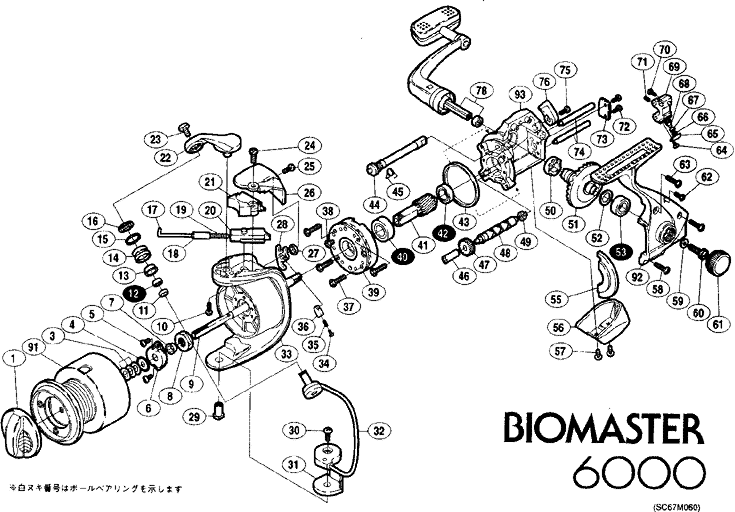

Схема катушки Shimano Biomaster 6000

Схема катушки Shimano Biomaster 6000


Вложения

  • Shimano biomaster.gif
    Shimano biomaster.gif
    37,6 KB · Просмотры: 683

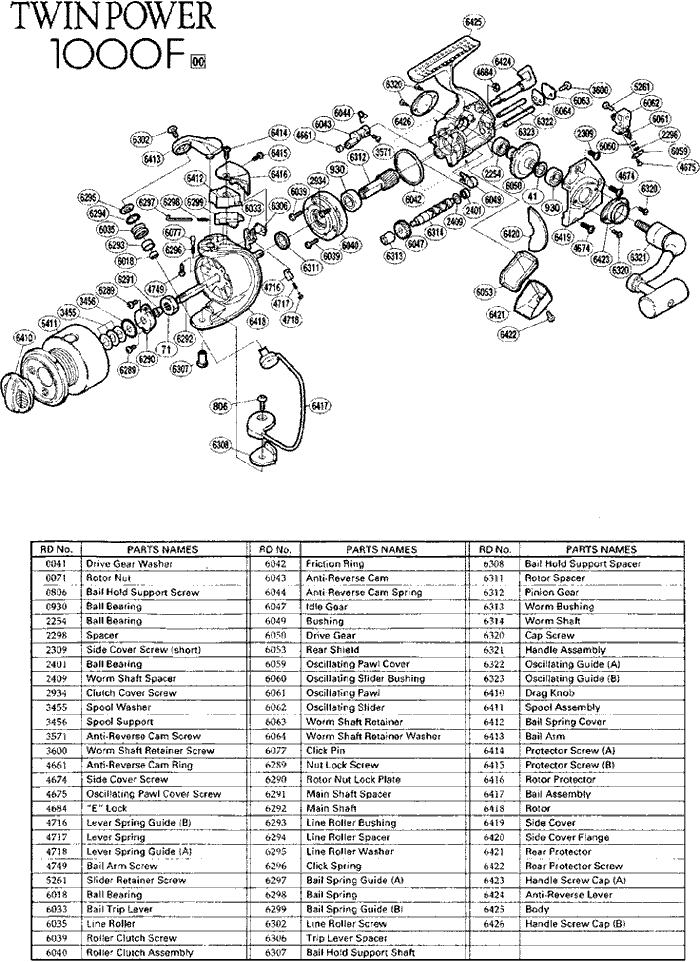

Схема катушки Shimano Twin Power 1000F

Схема катушки Shimano Twin Power 1000F


Вложения

  • shimanoTwinPower.gif
    53,5 KB · Просмотры: 814
Схема катушки Shimano Twin Power 2500F

Схема катушки Shimano Twin Power 2500F


Вложения

  • shimanoTwinPower.gif
    50,5 KB · Просмотры: 799

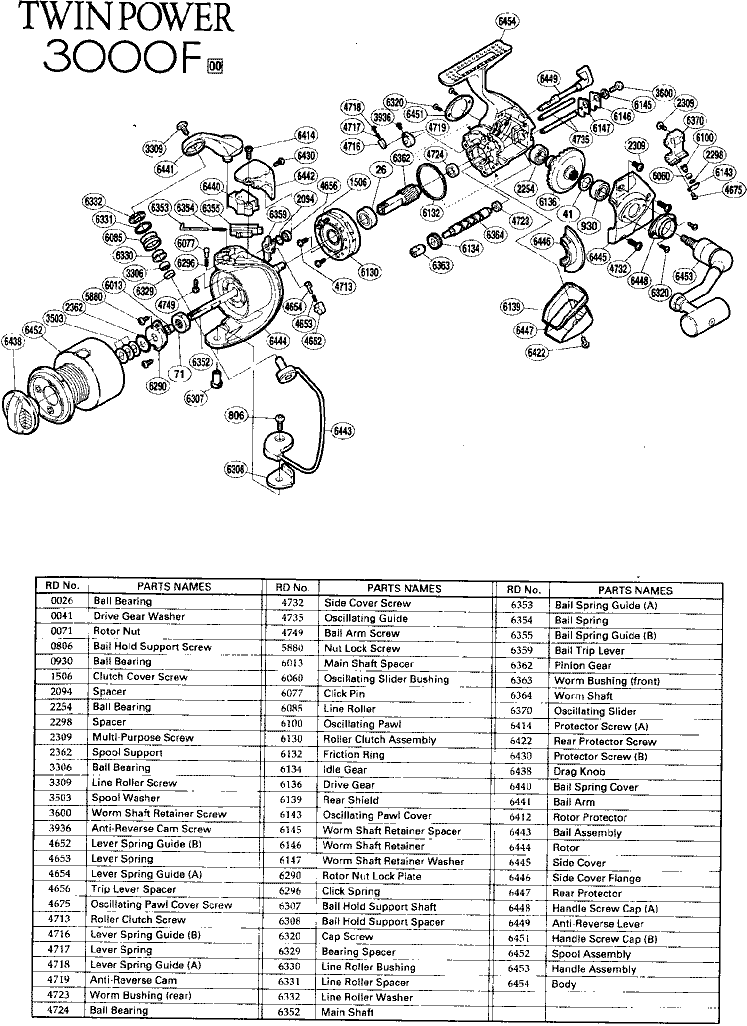

Схема катушки Shimano Twin Power 3000

Схема катушки Shimano Twin Power 3000


Вложения

  • shimanoTwinPower.gif
    50,5 KB · Просмотры: 789

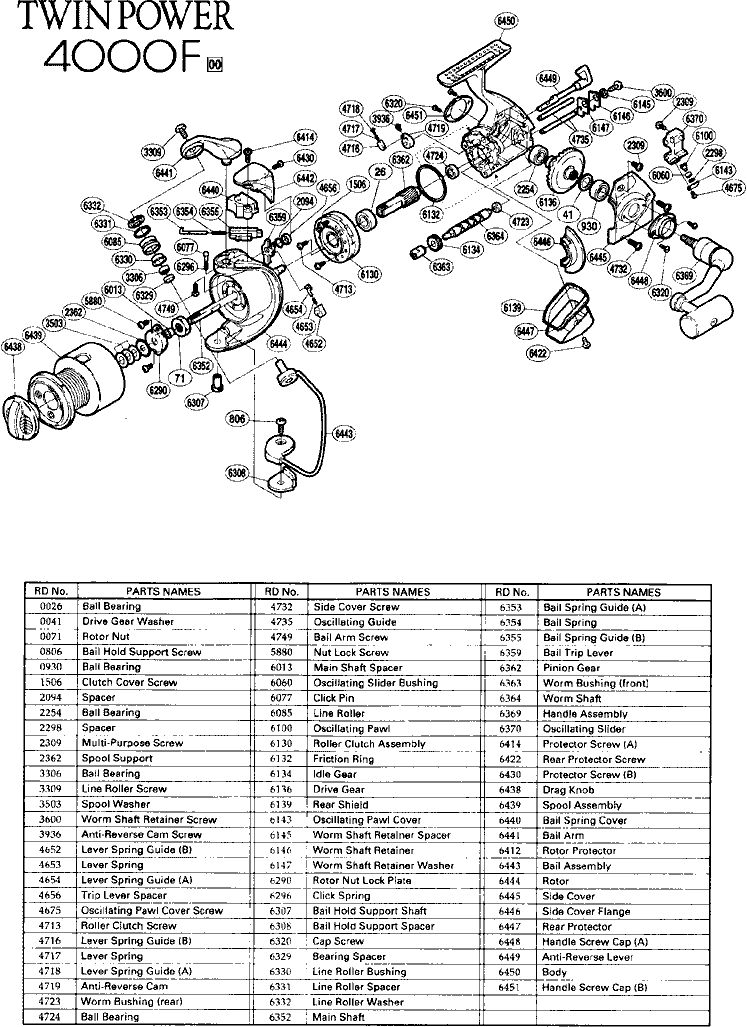

Схема катушки Shimano Twin Power 4000

Схема катушки Shimano Twin Power 4000


Вложения

  • shimanoTwinPower.gif
    50,9 KB · Просмотры: 801

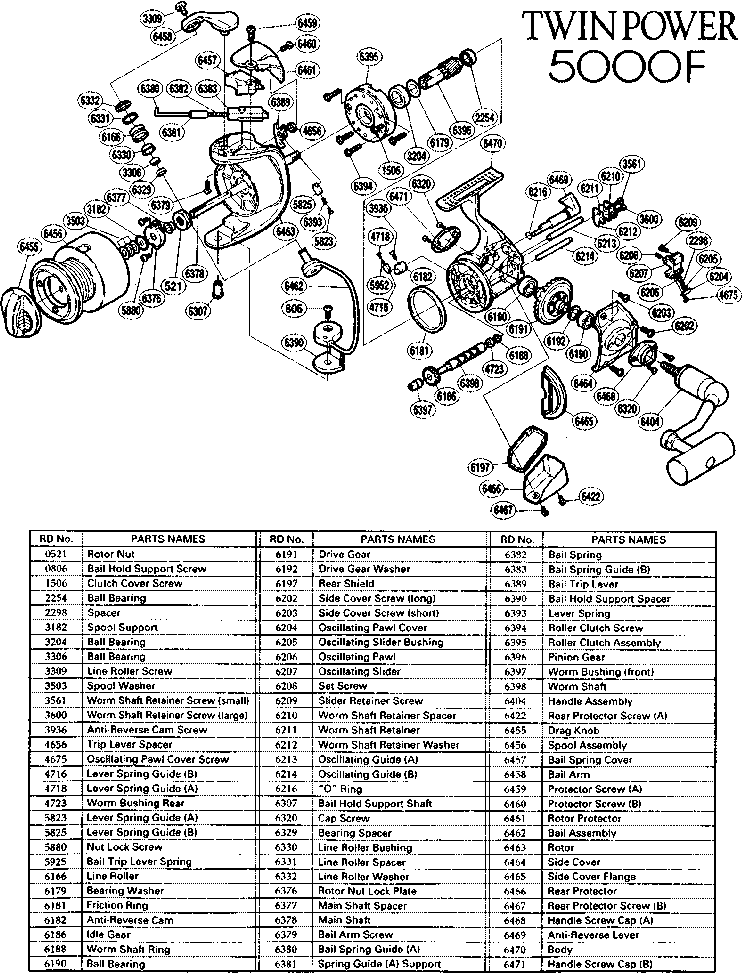

Схема катушки Shimano Twin Power 5000

Схема катушки Shimano Twin Power 5000


Вложения

  • shimanoTwinPower.gif
    40,1 KB · Просмотры: 659
Схема катушки Shimano Twin Power 6000

Схема катушки Shimano Twin Power 6000


Вложения

  • shimanoTwinPower.gif
    40,3 KB · Просмотры: 921
