Очумелые ручки - очередная серия... Пресс для яблок.

[gp]

В этом году - снова урожай яблок, снова переводить их в жидкую фракцию.
Как я это делаю уже больше 10 лет, я рассказывал тут - https://piterhunt.ru/scripts/forum/showthread.php?t=118222.
Но надоело махать рычагом домкрата при выжимке сока.
Модернизировал пресс для сока: две тормозные пневмокамеры "тип-24", компрессор, пневморесивер и набор электроклапанов от снятой системы пневмоподвески.

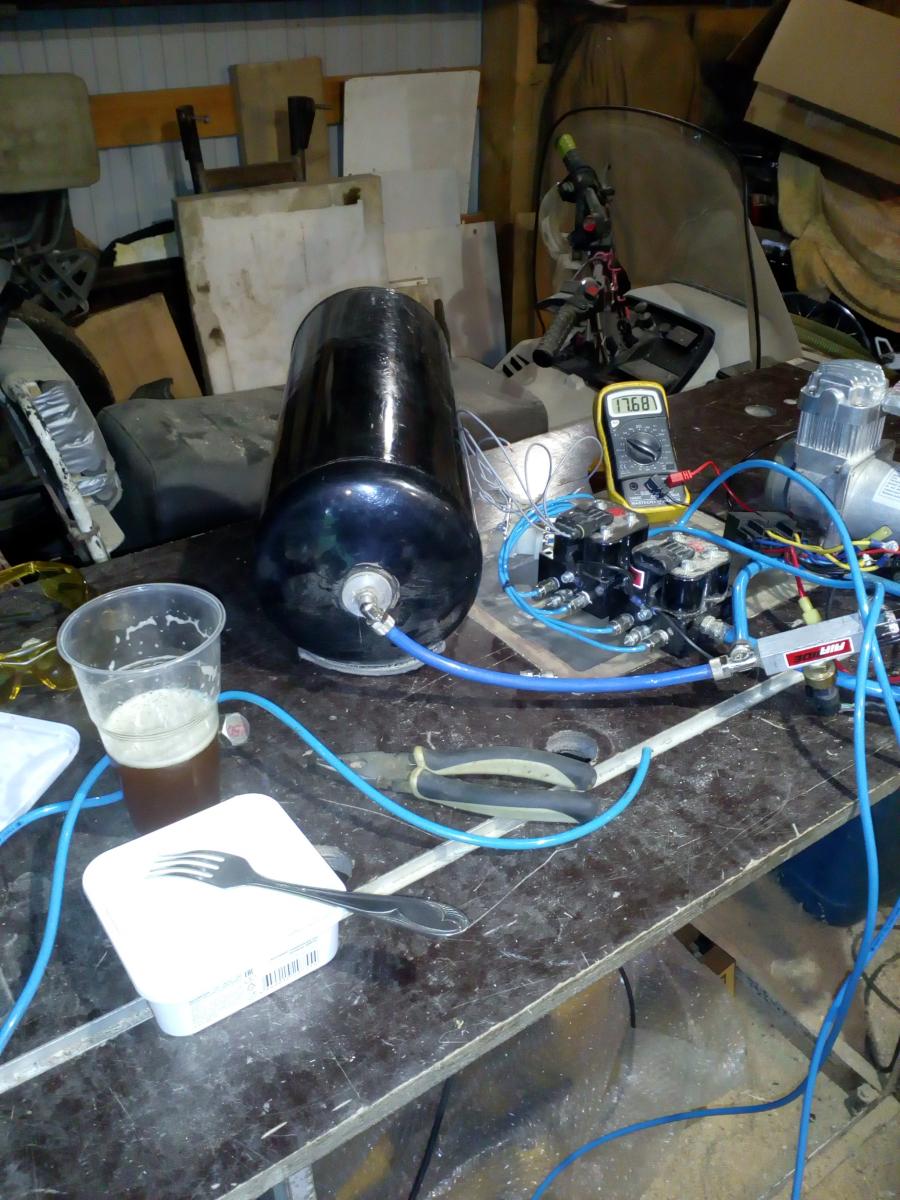

Пара вечеров на обкатку идеи...


И вот результат.

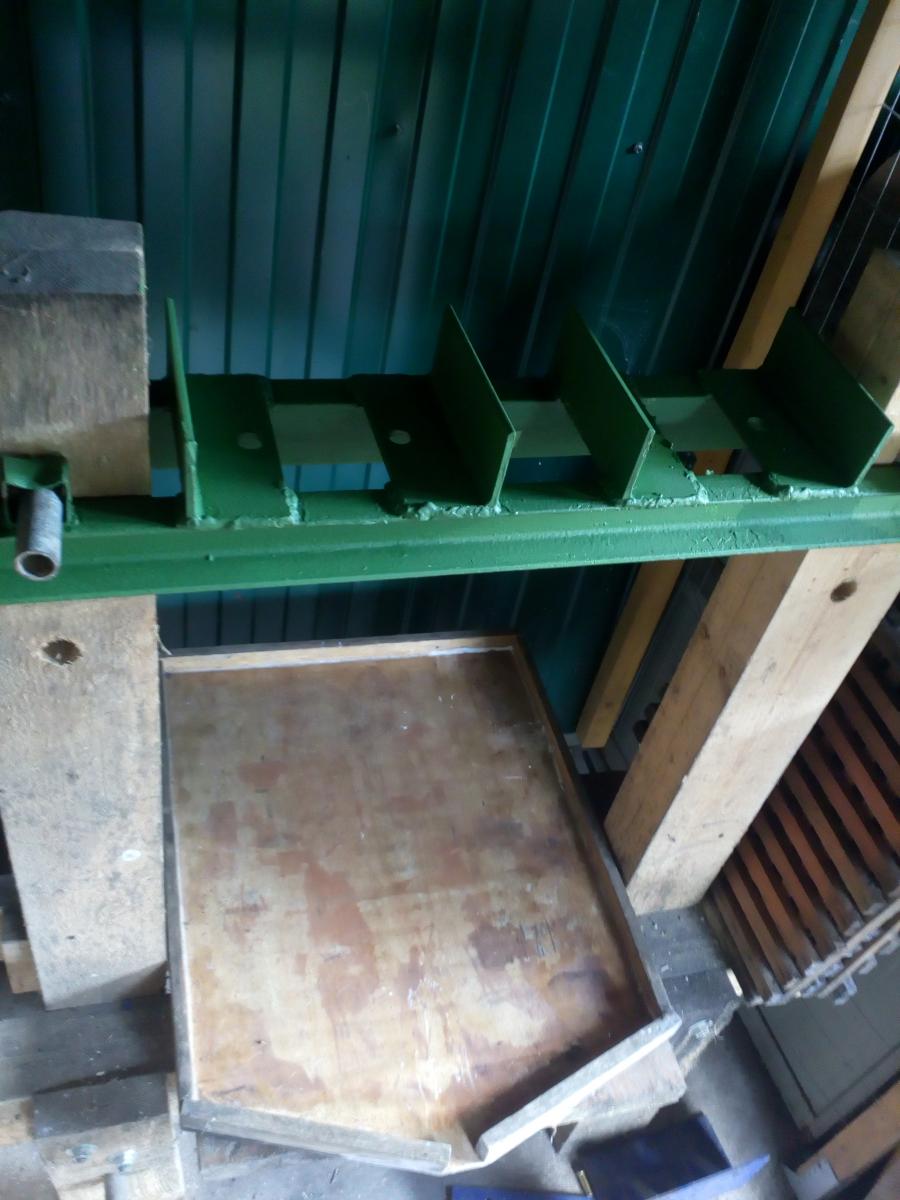

Усиленная балка пресса, тормозные камеры на ней

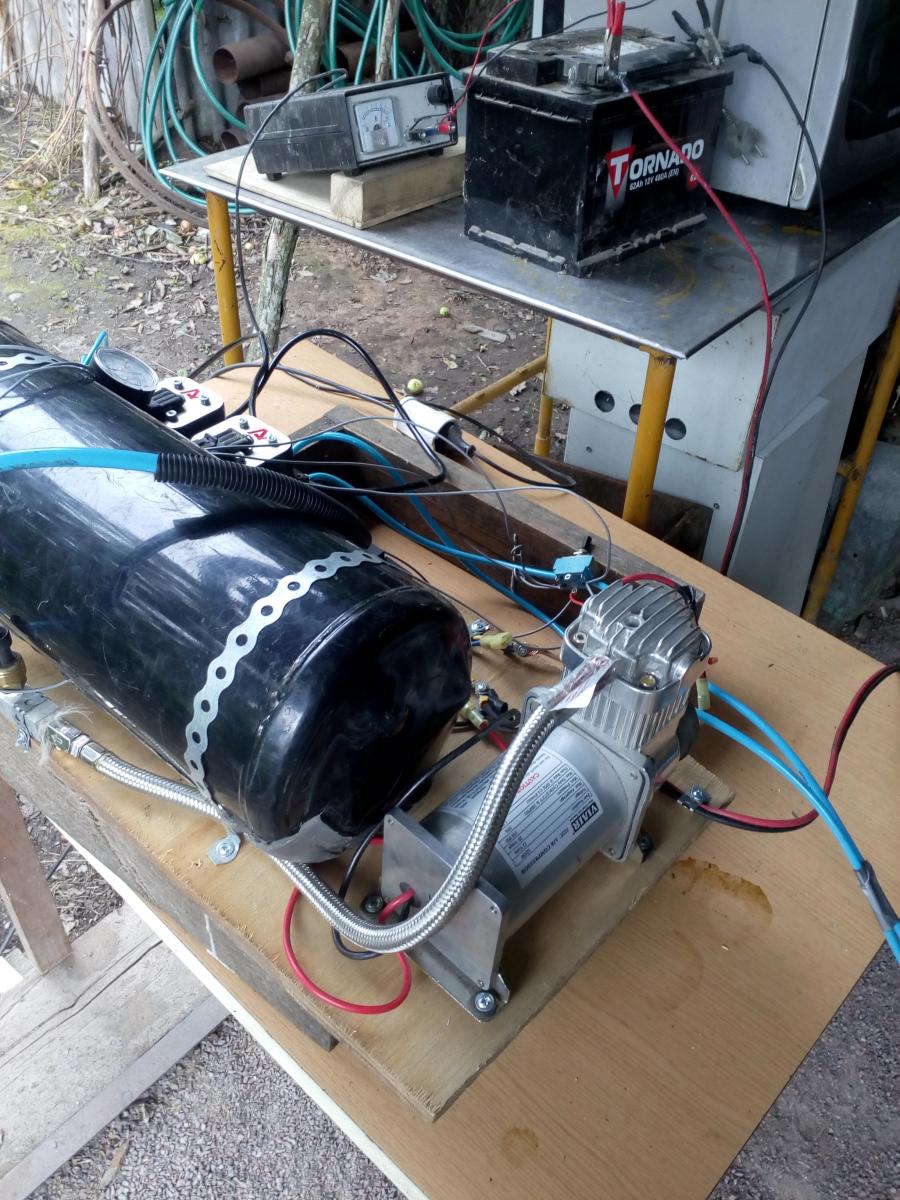

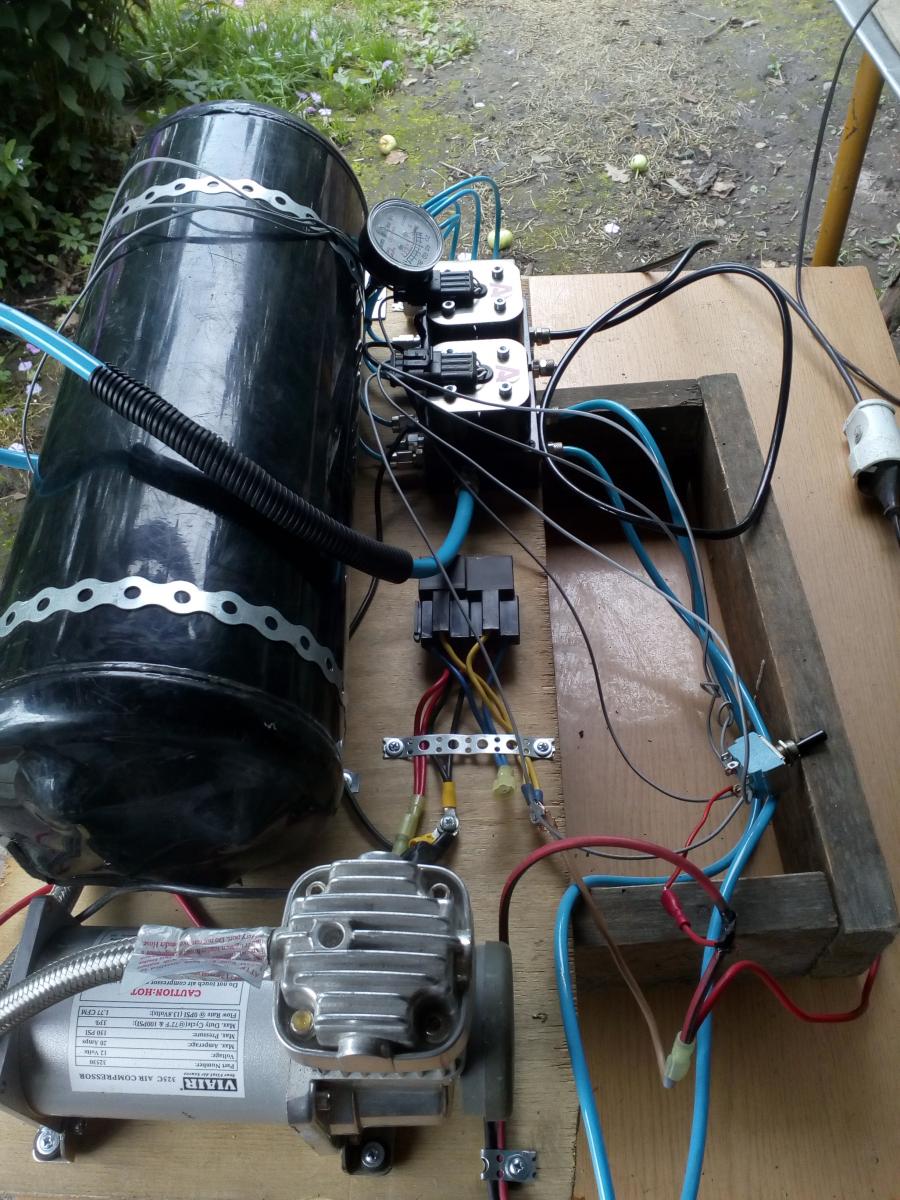

Ресивер + электрика

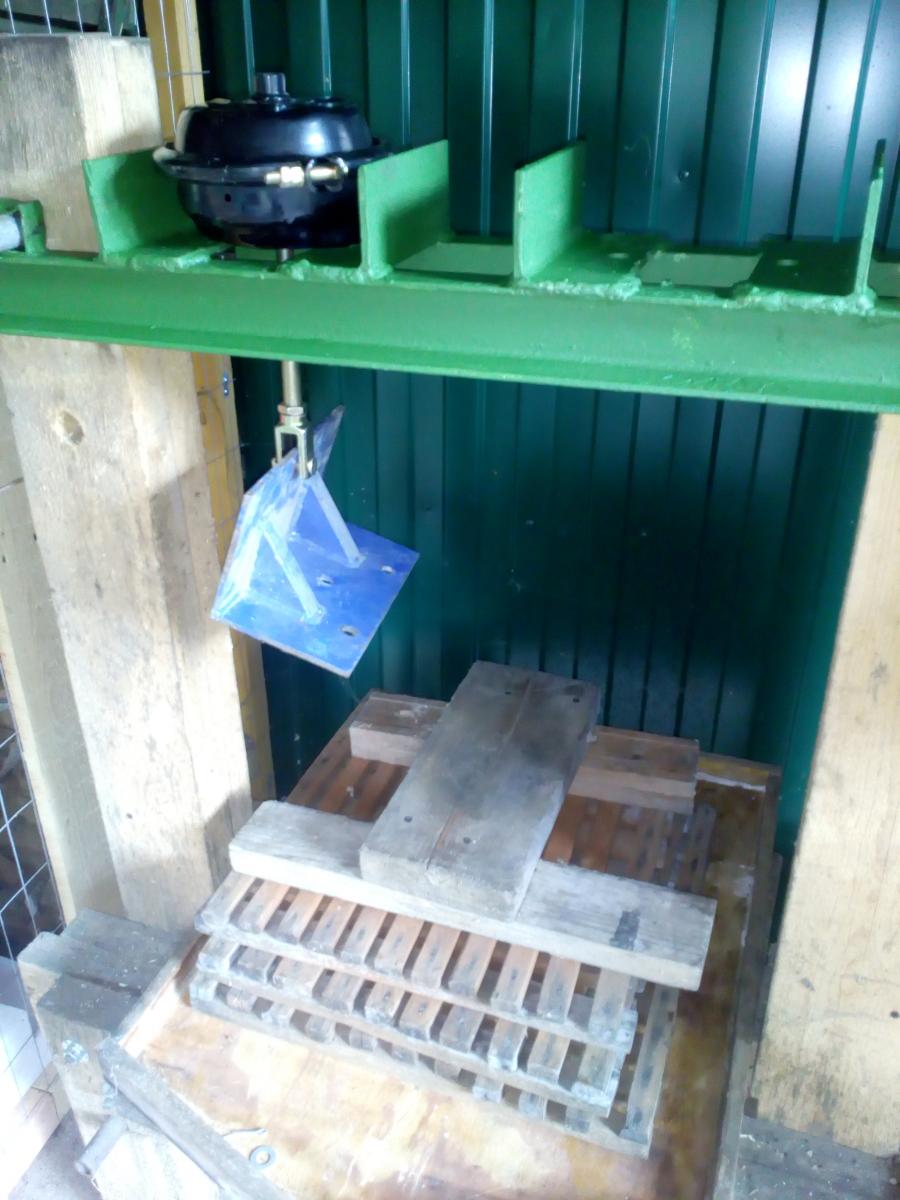

И пресс в сборе


При давлении 5атм на двух камерах развивается усилие до 2т. Больше давить боязно, снова разнесу раму пресса
В отличие от гидравлического домкрата, пневматика давит и при просадке сжимаемого объема, не надо постепенно дожимать вручную.
Теперь достаточно щелкнуть тумблером и заниматься другим делом
Из недостатков пока вижу вдвое меньший, чем у домкрата, ход пресса.
Ну, посмотрим, как оно будет в работе...



[Grey78]

Из недостатков пока вижу вдвое меньший, чем у домкрата, ход пресса.

рычаг и увеличить давление ...



[gp]

рычаг и увеличить давление ..

Это очевидное решение, но усложняет конструкцию.
Поработаю на малом ходу с хорошим усилием - и будет видно, куда двигаться



[gp]

Ходовые испытания на мелких падунцах прошли успешно, первые 16л сока есть:

Быстро и продуктивно. Дольше собирать, чем переводить на сок.
Полчаса на все дела - мытье, дробление и выжимка шести 20л ведер мелкого белого налива. Сока падунцы отдают немного, недоспелые еще.

--- Добор поста---

Да, похоже тут нет любителей сока, сидра и кальвадоса.
С комментами не густо...



[Vital-T]

Можно в промышленных масштабах использовать

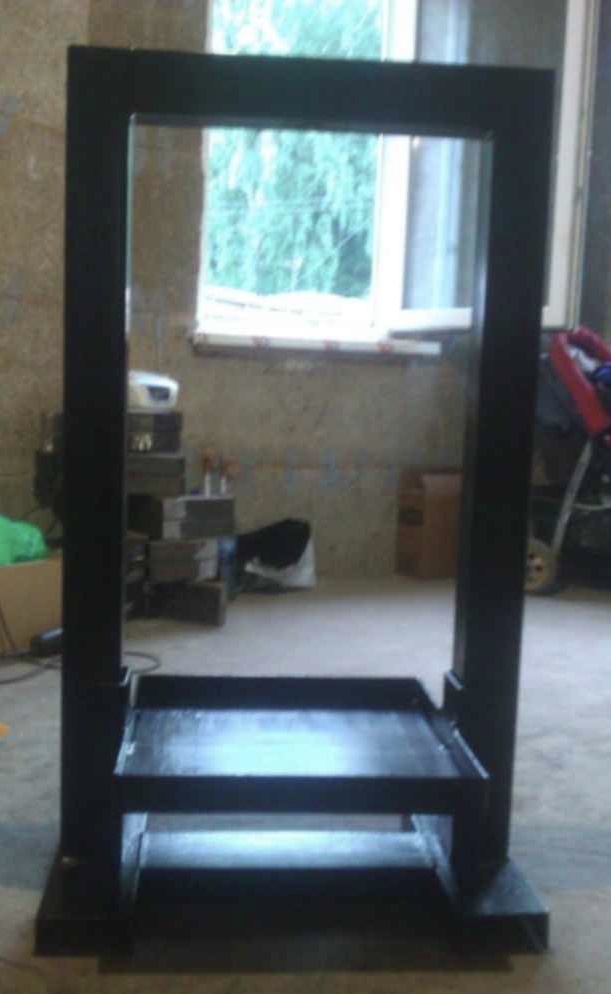

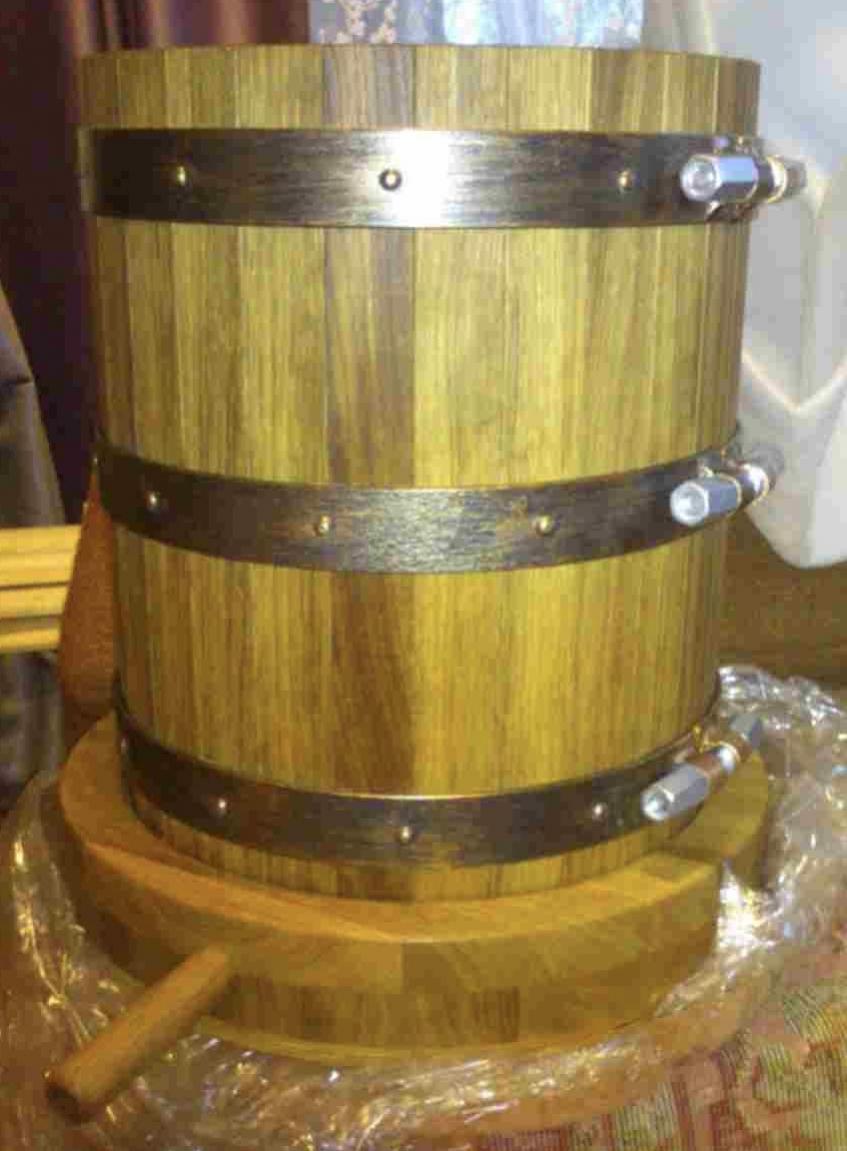

Я для этих нужд пока ручной применяю, в раму дубовый бочонок 30л, сверху штоком на резьбе поджимается поршень, а с низу гидравлический домкрат. Только соосность приходится контролировать, чтоб поршень не перекосило... и сок и сырье на кальвадос отличного качества :beerchug:
