Вторая жизнь монитора.

[GK]

Если у кого есть не работающий монитор, но с живой матрицей или старый ЖК телевизор который не поддерживает DVB Т2 (это правда можно решить покупкой приставки, но только для эфирного ТВ), то легко дать новую жизнь устройству. Необходимо немного терпения и не очень корявые руки. Справиться, может даже человек не очень разбирающийся в электронике.
Вы получите и монитор и ТВ с поддержкой DVB-T2/C и аналог. Входы USB, VGA, HDMI, компонентный и композитный.

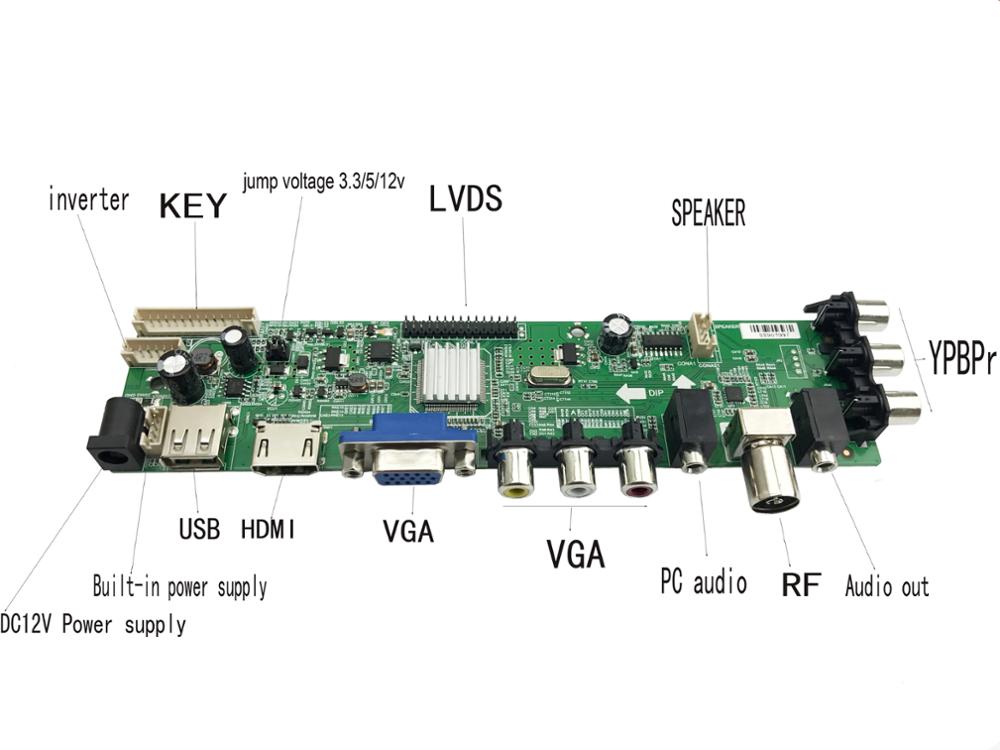

На всем известном сайте Али…. Приобретаем так называемый универсальный скалер D3663LUA


Ссылка на одного из поставщиков. (Инструкция на странице продавца) https://ru.aliexpress.com/item/32839447946.html?spm=a2g0s.8937460.0.0.2c7e2e0eKuwySK
Не буду вдаваться в подробности, в сети можно найти много информации по подключению скалера.
Например: https://xlabs24.ru/diy/obzor-universalnogo-skalera-s-dvb-t2-ds-d3663lua-ozhivlenie-42-dyujmovogo-tv-philips-s-ego-pomoshhyu-i-nekotorye-nyuansy-s-etim-svyazannye/
или https://turbo-blog.ru/kak-podklyuchit-universalnyj-skaler-k-matritse/

Вот, что получилось из старого ТВ,

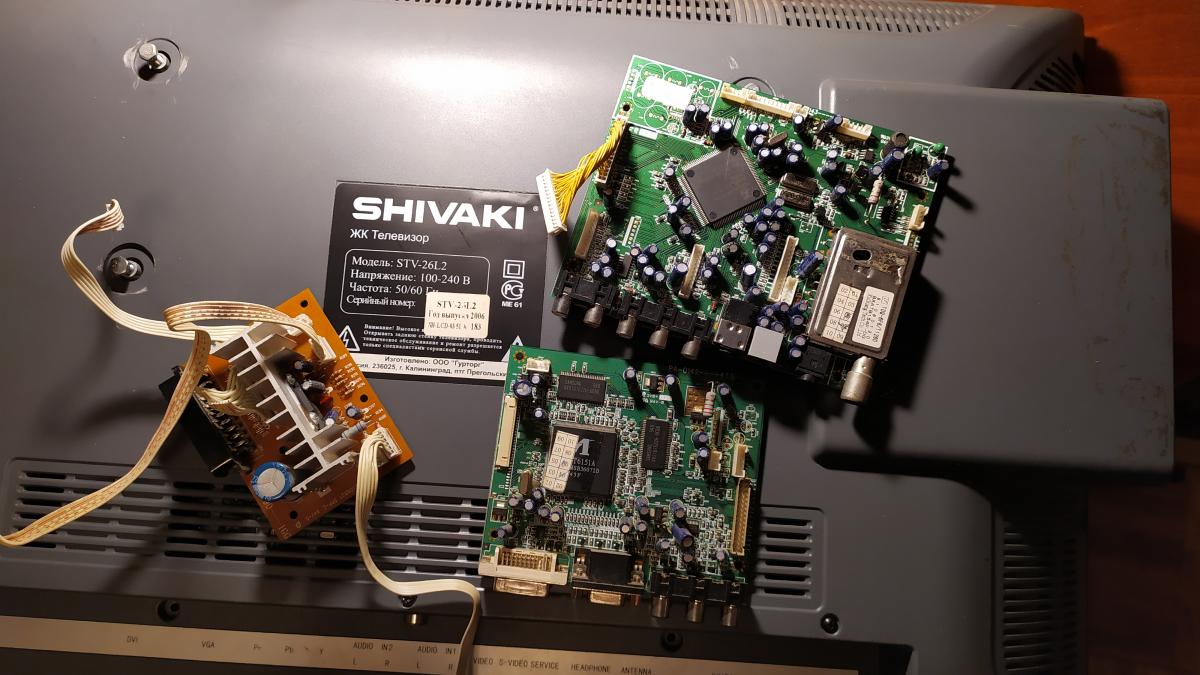

Зап. части

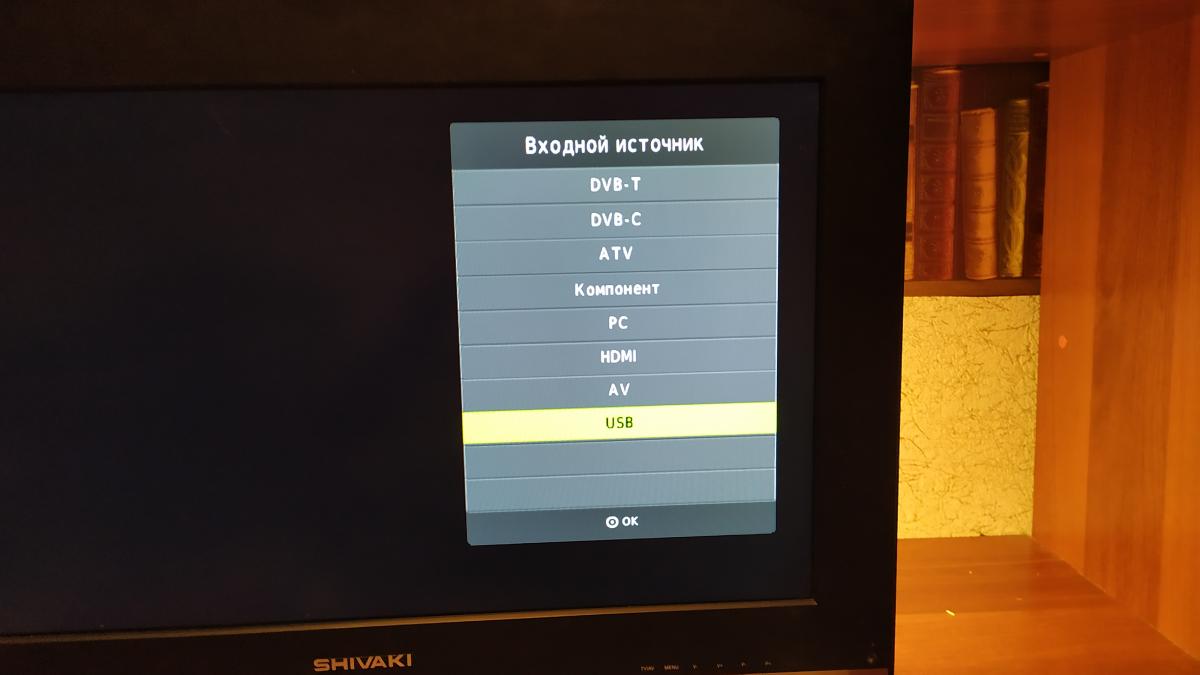

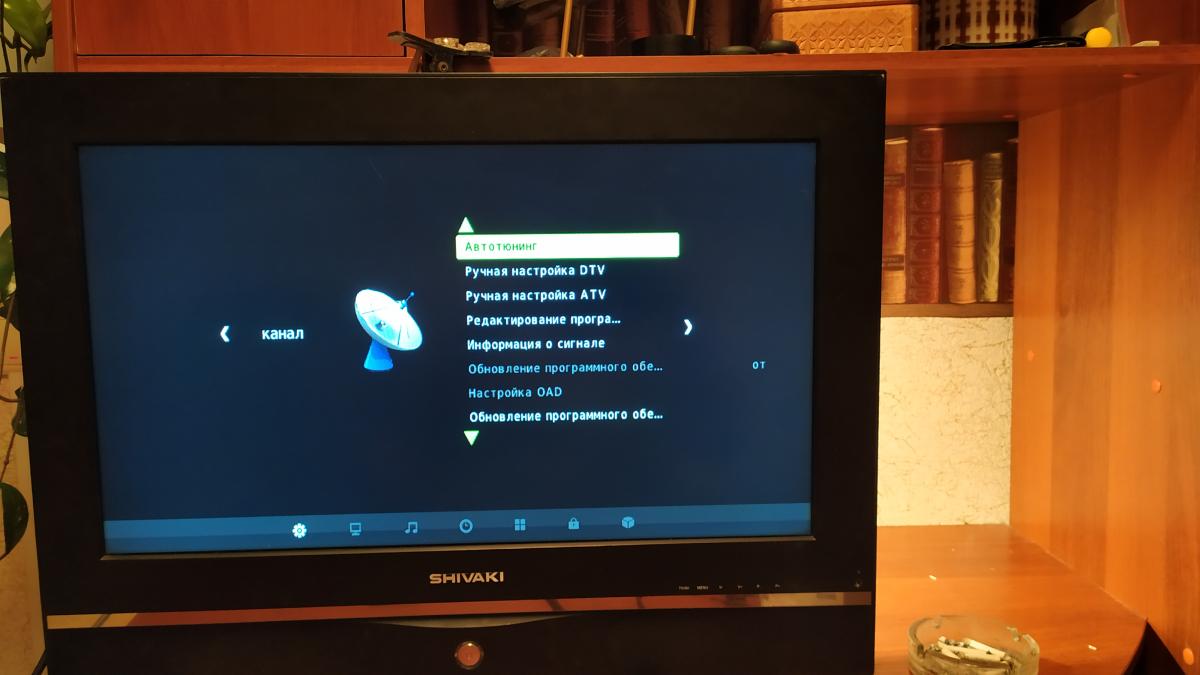

Полученный результат

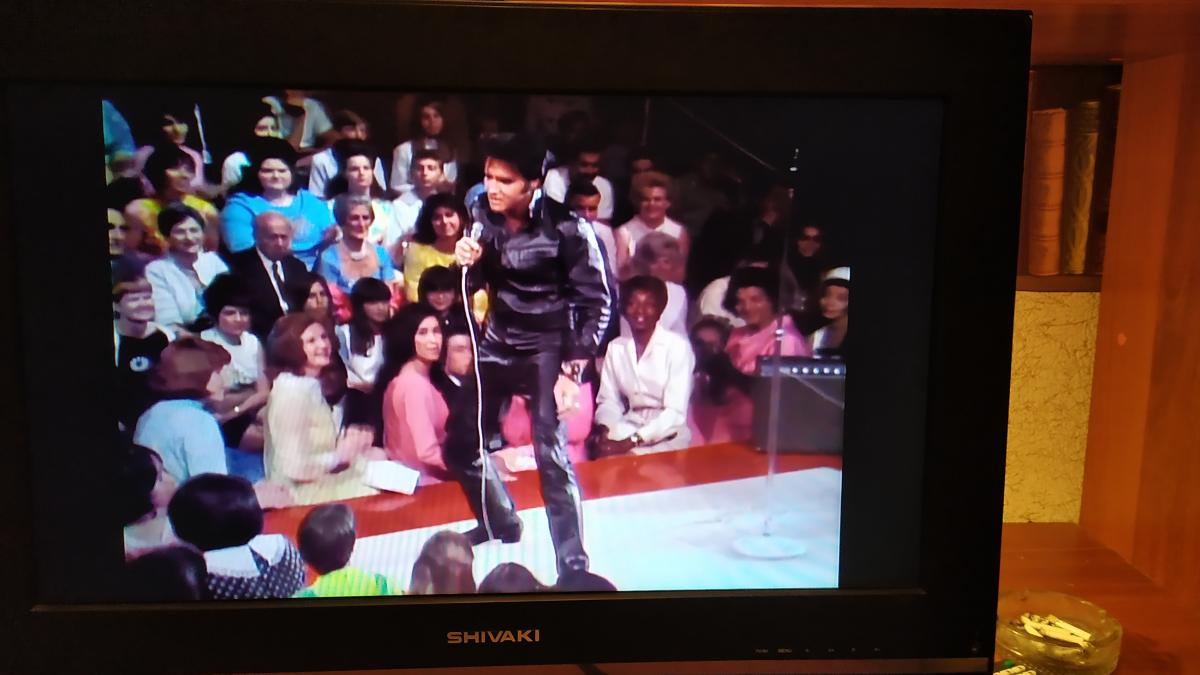

Приятного просмотра



[Фагот]

GK, вах шайтан! А я уже штук 5 выкинул, а мог бы телевизорами обставить весь дворец...



[pomeha78]

Зачем выкидывать??? Если матрица живая(хоть от монитора, хоть от ТВ, то все остальное ненужно. Ставишь этот скалер и вперёд. Только к скалеру ещё нужно блок питания и динамики для звука ( это если нет родных встроенных в корпус). Один недостаток конечно есть....если использовать матрицы от монитора или ноута, то у но их маленький угол обзора.
З.ы. так же можно использовать "доноров" с горелой подсветкой матрицы. Родные горелые лампы выкидываешь и вместо них ставишь обычную светодиодную ленту и находишь точку подключения питания.



[Stalker]

Один недостаток конечно есть....если использовать матрицы от монитора или ноута, то у но их маленький угол обзора.

Тут смотря какие матрицы У меня с любого угла все хорошо. Даже если практически сбоку вдоль экрана смотреть.



[SKALVA]

Тему бы в "Полезное с aliexpress.com и других магазинов (только протестированное лично)" ?



[GK]

обычную светодиодную ленту

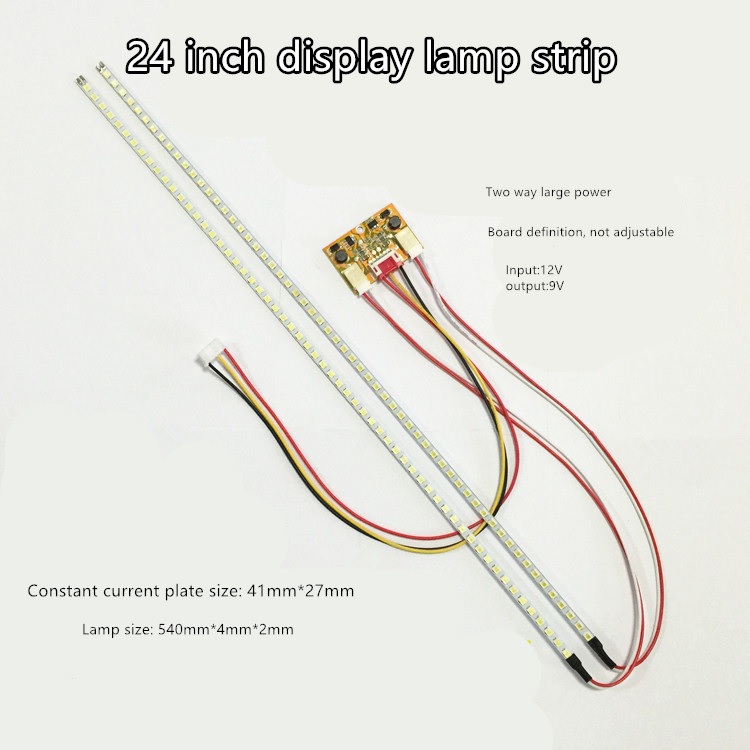

Обычная не подойдет, есть готовая https://ru.aliexpress.com/item/32809114294.html?spm=a2g0s.9042311.0.0.274233edd5TBx0

Тут смотря какие матрицы

Современные, но увы уже от сдохших мониторов, действительно имеют нормальный угол.

Тему бы в

И загадим тему обсуждениями. Там можно ссылку дать. А это... другое хобби, люблю, знаете, с паяльником подымить



[pomeha78]

GK, Гена...самая обычная за 200 рублей метр(у нас в чип и дипе)

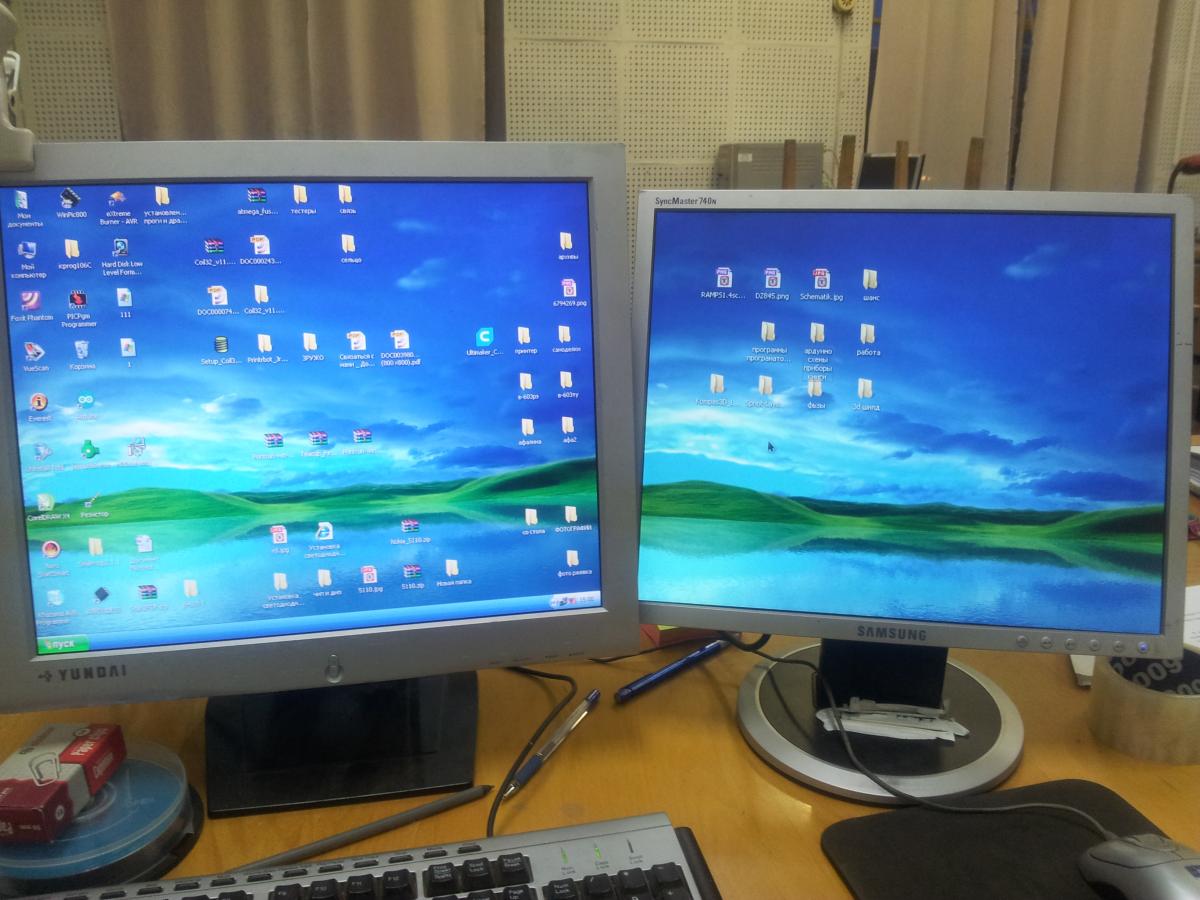

левый монитор с родными ртутными лампами, а правый на обычной китайской 10мм светодиодной ленте холодного света из чип и дип.

--- Добор поста---

Тут смотря какие матрицы

согласен, у меня сделан телек с панели от ноута ленова 15 года рождения....угол обзора маленький...чуть в сторону - переходит в негатив. Но с другой стороны и смотришь рядом....формат не кинотеатра :



[Камчадал]

у меня сделан телек с панели от ноута ленова

То есть Вы "оторвали" от ноута крышку с монитором и сделали из монитора телек? Тогда вопрос- что можно сделать из 12 дюймового ноута Асус, который не работает (вроде мат.плата сгорела, хотя не факт)??? Разорвать пополам и мастерить из монитора?



[pomeha78]

То есть Вы "оторвали" от ноута крышку с монитором

да...именно так. И сделал маленький ТВ, который стоит на даче в кухне. Даж с корпусом ничего придумывать не стал. Вырезал из куска дсп основание к которому прикрутил панель через родные петли, а для платы спаял из текстолита коробочку которую прикрутил по центру крышки панели(с обратной стороны).
з.ы. при заказе скалера списываешься с продавцом, сообщаешь(шлёшь фото) маркировки дисплея и он сразу в комплект подбирает тебе шлейф для подсоединения именно твоей матрицы.
Гена дал ссылку на "максимальный" комплект, но по идеи его собирать нужно под свои условия. У меня к примеру панель изначально была со светодиодной подсветки и плата драйвера подсветки не нужна, также уже был свой блок питания.



[GK]

из 12 дюймового

Совсем карманный, если только в автомобиль
Олег, вот "колхоз" в фанере https://moyteremok.ru/archives/1697

--- Добор поста---

"максимальный" комплект

На Али можно выбрать,то, что нужно конкретно. Эта ссылка на максимум и то под CCFL-лампы холодного катода.
Под светодиоды пост #6



[Камчадал]

вот "колхоз" в фанере https://moyteremok.ru/archives/1697

Спасибо, это интересно. А можно убрать из основной части ноута внутренности и туда засунуть новые потроха...что бы получился телек раскладывающимся... то есть снаружи ноут, как ноут, а развернул- телек....?



[Маркони]

левый монитор с родными ртутными лампами, а правый на обычной китайской 10мм светодиодной ленте холодного света из чип и дип.

И чего эти производители лампы в мониторы суют, когда можно обойтись копеечной светодиодной лентой?



[GK]

можно убрать

Толщина скалера от 1,5 см. Надо смотреть толщину бука, ну и длину кабеля LVDS



[GK]

обычной китайской 10мм светодиодной ленте

Сергей, а лету как запихнул? С торцов как и лампы? По моему там места маловато.



[pna]

И чего эти производители лампы в мониторы суют

лет 10 назад, как их перестали ставить



[Маркони]

И что ставят? Светодиодные ленты?



[pna]

И что ставят? Светодиодные ленты?

видать это риторических вопрос:
https://ru.wikipedia.org/wiki/Жидкокристаллический_дисплей#Подсветка
самому почему то не посмотреть.

Начиная с 2007 года получили распространение ЖК-дисплеи, имеющие подсветку из светодиодов (LED). Такие ЖК-дисплеи (в торговле называемые LED TV или LED-дисплеями) не следует путать с настоящими LED-дисплеями, в которых каждый пиксель светится сам и является миниатюрным светодиодом.



[Евгений 77]

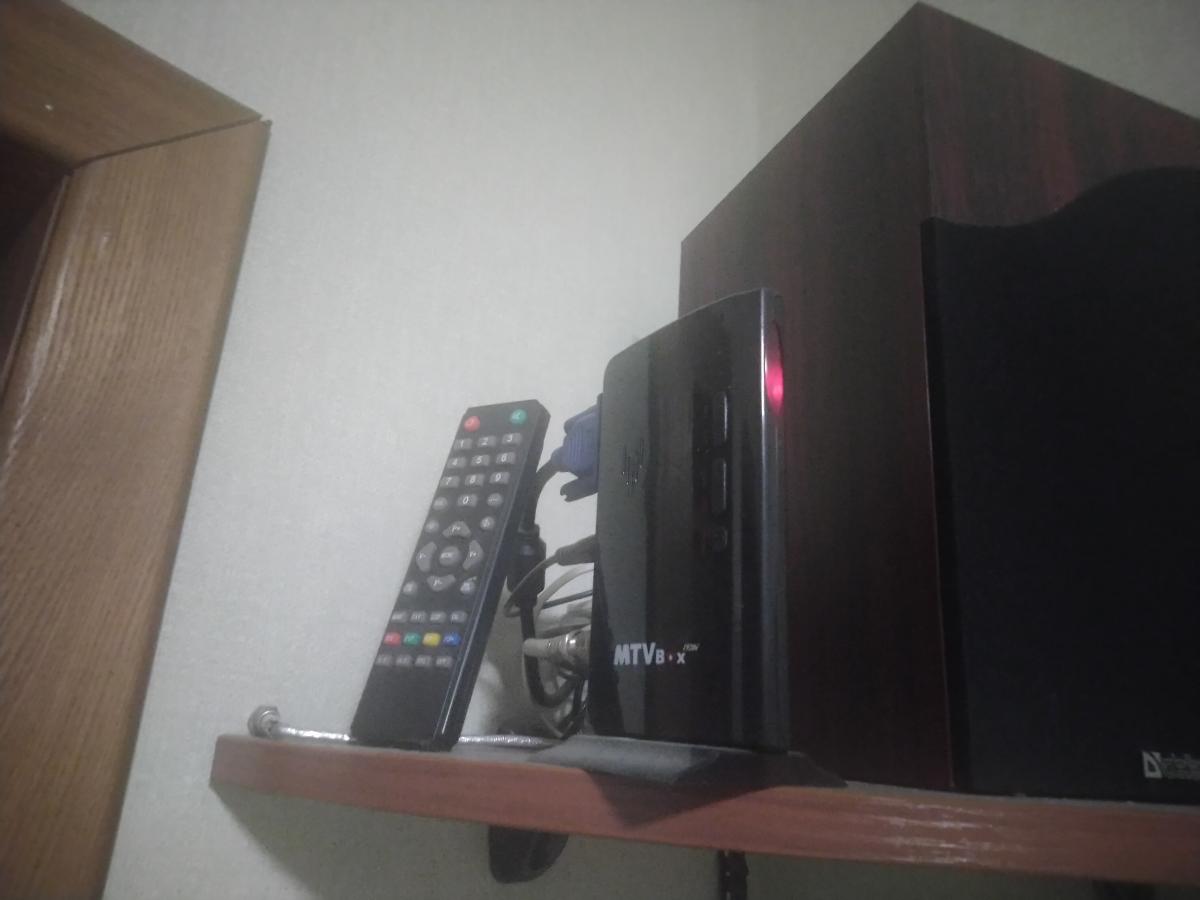

"Поцивильней " есть варианты :



[GK]

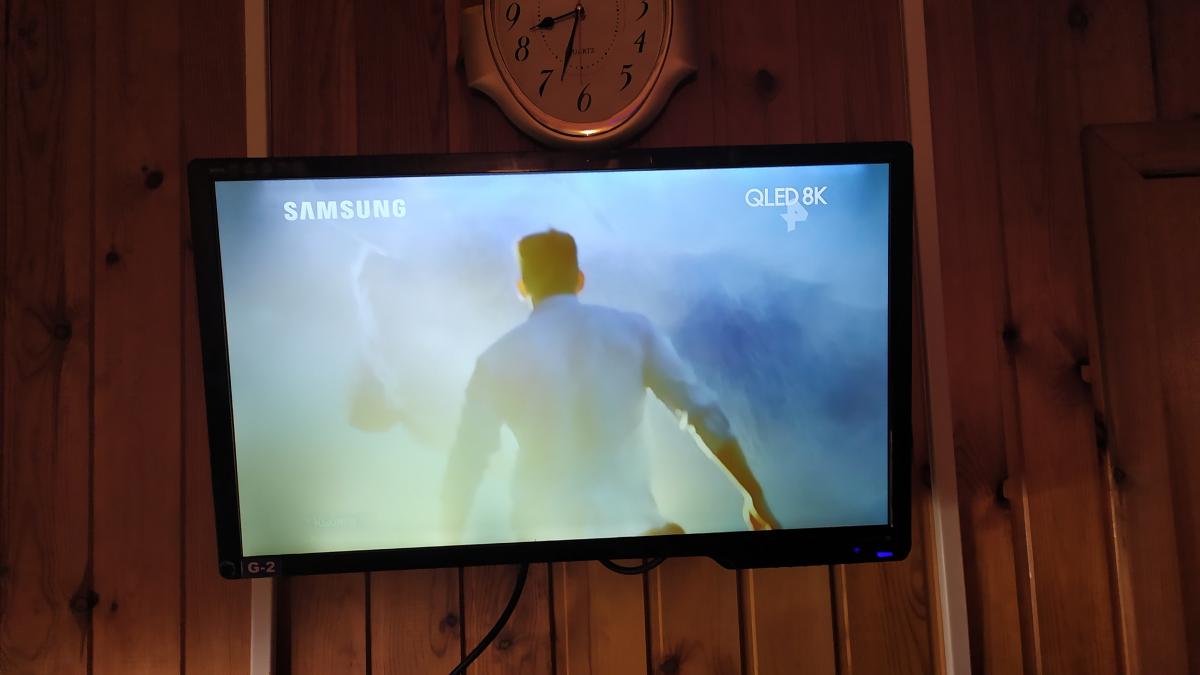

Вариант из монитора на даче



[pomeha78]

GK, Гена, ленту с торца не запихаешь, нужно раскручивать рамку. К томуже на моём мониторе лампу можно вытащить только раскрутив эту самую рамку.
З.ы. лента чуть шире чем сама рамка и некоторые товарищи обрезают её по ширине...а я не стал париться, а просто кромки согнул.... Лента стала выглядеть как желобок. Устанавливал ленту на двусторонний скотч.
