Продано Точилка АСТ-3У - самая совершенная из моих точилок Челябинская область

[ASemakin]

Представляю еще одну из моих универсальных точилок, самую совершенную на сегодняшний день точилку АСТ-3У. Сейчас конструкция точилки существенно доработана и представляет рабочий вариант.
Точилка АСТ-3У служит для ручной заточки, доводки и правки ножей, ножниц, стамесок шириной до 35 мм, ножей рубанков, топоров, а также для заточки ножей для ледобура Mora шведского производства.
В отличии от точилки АСТ-2У точилка АСТ-3У позволяет затачивать длинные ножи перпендикулярно РК и избежать радиусности при заточке.
Можно затачивать ножи типа танто с одной установки в зажимы.
Все узлы скольжения оборудованы подшипниками из полиамида.
Точилка универсальная и может быть настроена как для правшей, так и для левшей, надо просто переставить механизм точной настройки с парковочной консолью на другую стойку.
Точилка состоит из следующих сборочных единиц и деталей, показанных на Фото 1.



1. Основание с магнитным прижимом.
2. Поворотный механизм. Точилка может быть оснащена двумя типами поворотных механизмов: ДВА КЛИНА (Фото 2) и ПРУЖИНА (Фото 3).
3. Планка поперечная.
4. Стойки вертикальные 2 шт.
5. Механизм точной настройки с парковочной консолью.
6. Механизм точной настройки.
7. Держатели поперечной штанги с подшипниками 2 шт.
8. Шарнирный узел с подшипниками.
9. Поперечная штанга.
10.Шток составной из двух частей с рукояткой и пружиной.
11.Втулка соединительная – держатель смартфона.
12.Ограничители хода штока 4 шт.
13.Универсальные зажимы для камней 2 шт.

В точилке могут использоваться два типа поворотных механизмов:

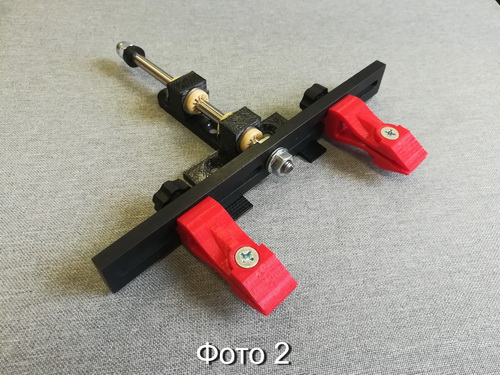

1. Поворотный механизм ДВА КЛИНА. Механизм безлюфтовый, простой и надежный, подшипники полиамидные, не боится влаги и загрязнений, для контроля РК во время заточки можно вынуть рамку с зажатым в зажимах ножом.
2.

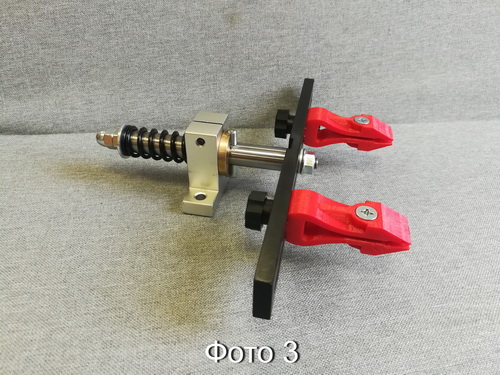

3. Поворотный механизм ПРУЖИНА.

ТЕХНИЧЕСКИЕ ДАННЫЕ (базовая комплектация)
Длина, мм……………………………………………………………………………310
Ширина, мм………………………………………………………………………….250
Высота, мм…………………………………………………………………………..300
Длина штока общая, мм…………………………………………………………..700
Ширина зажимных губок, мм………………………………………………………20
Длина абразивного бруска максимальная, мм………………………………..200
Длина абразивного бруска минимальная, мм…………………………………..30
Ширина универсальных зажимов для камней, мм……………………….…….25
Толщина клинка (штатные зажимы КРАСНЫЙ ГЕККОН), мм……….….1,5 – 5
Толщина клинка (зажимы для филейных ножей), мм…………….…..….0,5 – 5
Максимальная длина клинка, мм…………………………………………..…….600
Угол заточки (штатные зажимы КРАСНЫЙ ГЕККОН), градусы….…….14 – 35
Угол заточки (зажимы для филейных ножей), градусы……………...….10 – 32
Погрешность при перевороте рамки, градусы………………………………± 0,3
Габаритные размеры фирменного бокса, мм……………………….410х110х90
Вес, кг…………………………………………………………………………………2,3

Основание точилки из дюраля, штоки нержавейка. Остальные детали точилки выполнены из пластика на 3D принтере. Много экспериментировал с материалами, геометрией, направлением слоев, режимами печати, при испытаниях доводил все пластиковые детали до разрушения, чтобы понять какое усилие надо приложить для повреждения детали. Сломать пластик можно только специально, но специально можно сломать и металлические детали. В результате остановился на пластике PETG. Все резьбовые соединения выполнены с помощью закладных гаек.

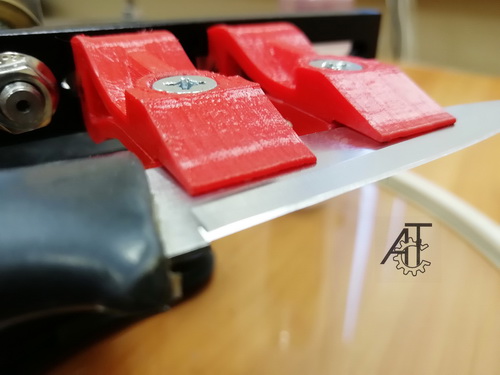

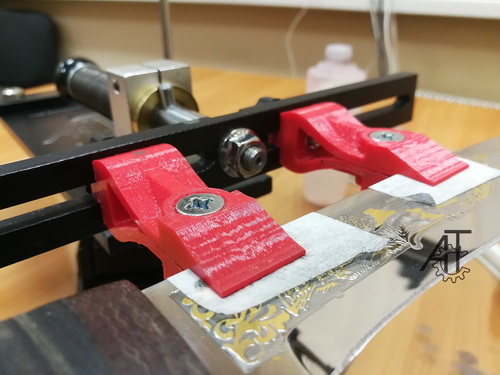

Штатные зажимы (назвал их красный геккон) надежно зажимают клинки толщиной от 1,5 до 5 мм разной формы:
Как прямые

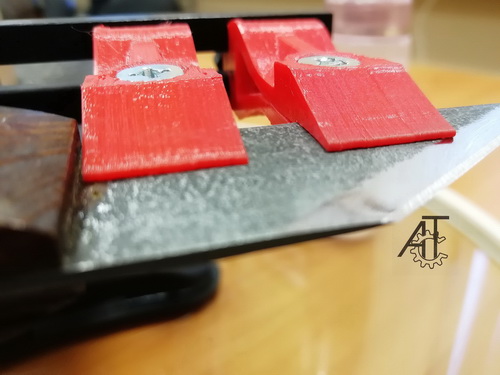

Так и со спусками от обуха



Для заточки тонких ножей есть специальные зажимы с пониженным углом заточки.



Точилка может крепится к столу штатной струбциной, а также присоской с шарниром типа Панавайс и струбциной с шарниром.
Более подробные фото можно посмотреть на моем сайте, видео на канале на ютубе.

Цена точилки 12500 руб. Доставка в любую точку страны ТК СДЭК, КИТ, почтой РФ и др.



[BECJIO]

Андрей,с наступающим,а можно ссылку на сайт и на канал в ютубе? удачи!



[КОК]

Я лучше добавлю 3500 и "Профиль" куплю, там хоть все металлическое.
