Как считать количество милов на прицеле Дедал? Или напряжем извилины.

  • Автор темы Автор темы JewishHunter
  • Дата начала Дата начала
Автор темы

JewishHunter

Участник
С нами с
25/03/15
Постов
1 497
Оценка
253
Живу в:
Санкт-Петербург
Для знакомых
Иосиф Фильштейн
Оружие
Westley Richards
Собака(ки)
Нет
Здравствуйте,


В инструкции к ночному прицелу Дедал (сама инструкция по ссылке) достаточно понятно описана процедура измерения примерного расстояния до объекта.

Но подскажите, как считать милы?


Ведь на картинке из инструкции никак 5, 10 и 15 милов не получается на расстояниях 100, 150 и 300 метров.




........
По приведенной на вашей картинке шкале получается в делении 10см на 100 метрах.


Вложения

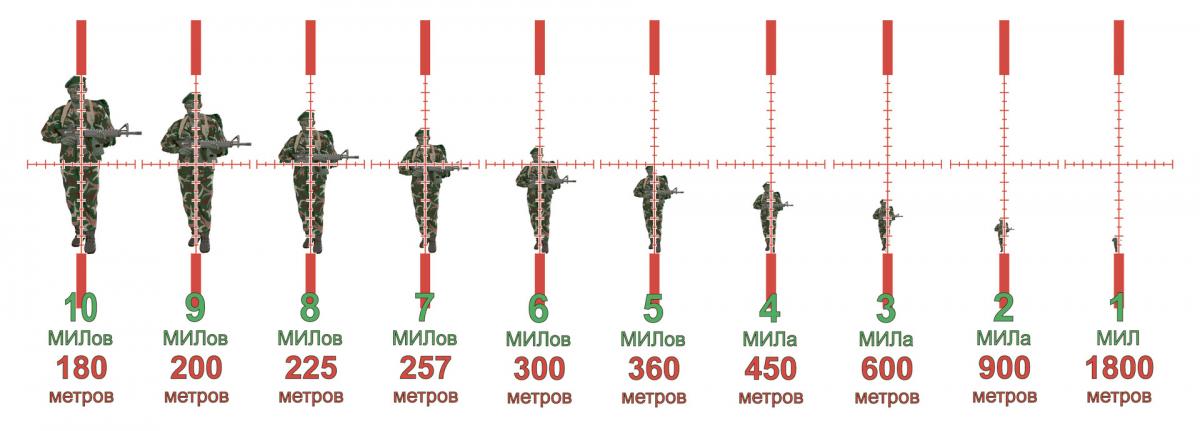

  • mildot.jpg
    56,6 KB · Просмотры: 132
Последнее редактирование:
По приведенной на вашей картинке шкале получается в делении

Георгий спасибо. Получается у дедала вот эти расстояния равны (выделил синим) :



Т.е. от центра креста и до начала линии. Так?

Т.е. от центра креста и до начала линии. Так?
Ну так в тексте же написано - цель поперечным габаритом 150см занимает 5, 10 и 15 делений на 300, 150 и 100 метрах соответственно по картинке.
1 деление в данном случае это 1 тысячная доли дистанции, то есть соответственно на 100 метрах - 10см, на 150 метрах - 15см, на 300метрах - 30см.
Центр шкалы вероятно так специфически выполнен для того что бы не сильно затруднять наблюдение за целью на большой дистанции или в случае поперечного перемещения цели.

все верно,даже добавить нечего)

Центр шкалы вероятно так специфически выполнен для того что бы не сильно затруднять наблюдение за целью на большой дистанции или в случае поперечного перемещения цели.

Я видимо не точно вопрос задал. Я имею ввиду, что считать (когда наводишь на цель) от центра креста и до первой линии или от точки конца линии креста и до линии ?

Вот обновил картинку:



Поэтому спросил какие расстояния равны на сетке. Выделенные синим или выделенные красным (сейчас добавил).

Я видимо не точно вопрос задал. Я имею ввиду, что считать (когда наводишь на цель) от центра креста и до первой линии или от точки конца линии креста и до линии ?
Судя по картинке если правильно пропорции выдержаны и по логике от центра креста.
Инструкция конечно сделана через ж..пу. У нормальных людей это выглядит так:


Вложения

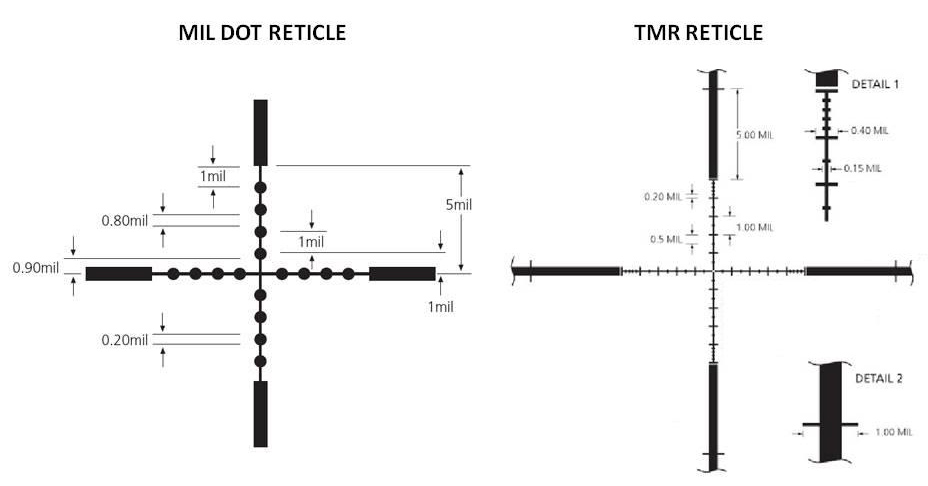

  • tmr.jpg
    114,5 KB · Просмотры: 188

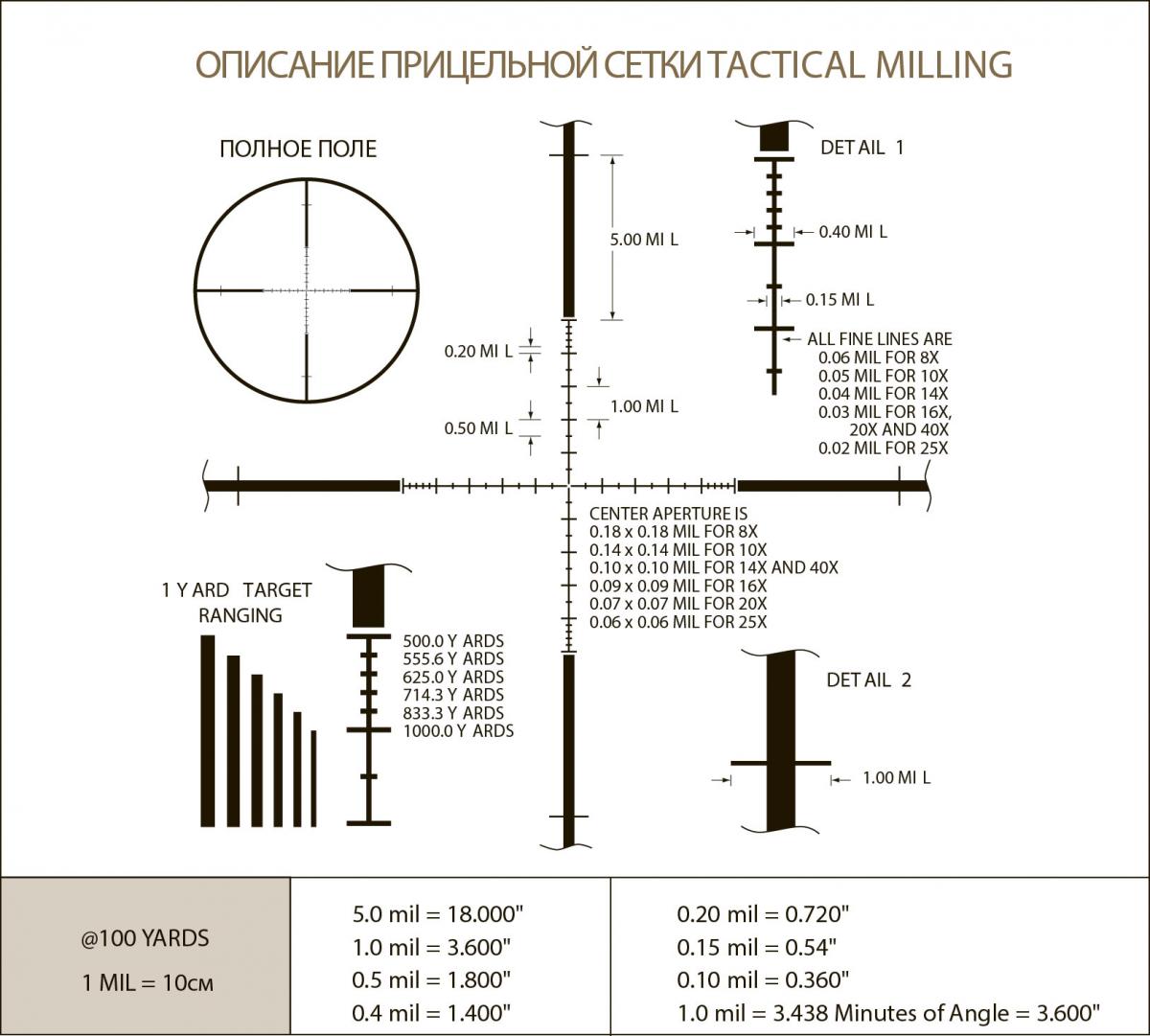

  • 1-Izmerenie-rastoyaniya-vizirnyimi-setkami-Mil-Dot-i-TMR.jpg
    82,1 KB · Просмотры: 140
Не зная точных размеров животного определение расстояния по сетке мил-дот довольно условно. Лучше воспользоваться дальномером специального исполнения, крепящегося на кронштейн прицела, как вариант LE-032.
