Наши руки не для скуки или прицеп дом и перевозка квадроцикла

Автор темы

Водяной

Участник
С нами с
10/10/07
Постов
205
Оценка
21
Живу в:
Санкт-Петербург
Для знакомых
Максим
Охочусь с
1995
Оружие
Browning Gold
Собака(ки)
будет
Всем привет, решил поделиться (ну и похвастаться) своим прицепом для перевозки квадроцикла и по совместительству домом на колесах. Поскольку пишу на этом форуме, понятно, что увлекаюсь охотой, еще рыбалкой и являюсь любителем езды на квадроцикле. Одним из моих охотничьих увлечений стала гусиная охота, но, к сожалению, пока без выдающихся результатов, и, мотаясь за гусем по Псковской, Новгородской, Ленинградской областям и Карелии, посетила, мысль, что если совместить прицеп для перевозки квадрика и дом на колесах. Квадрик на охоте очень удобная вещь не надо на машине застревать и искать потом трактор, доехал машину бросил, квадр выгнал к нему прицеп с профилями и в поле или болото. Я думаю всем охотника знакома ситуация ночевки в полях или машине, если погода сухая все отлично палатка спальник до -40 и жизнь прекрасна, а если дождь и не один день. Хочется согреться, точнее, просушиться, а потом это все мокрое и грязное надо собрать и переехать в другое место и там опять все с начала только с мокрой палаткой спальником уже не айс (т.е. как раз ночью и становиться айс айс). И еще главная мотивация это дети, их тоже хочется взять и на рыбалку охоту, оторвать от «зомби ящика» и планшета да показать красоту русской природы. Вот так и родилась эта идея. Начал я искать, по просторам интернета, а там и нет почти ничего, есть, как говориться дома домами, а квадрики отдельно. Есть одна компания, которая выпускает что-то похожее (только названием) по факту просто тяжелый прицеп для перевозки квадроцикла с откидывающимся столом.
Делать нечего, если нельзя купить надо сделать, так и решил.
Цели и задачи проекта:

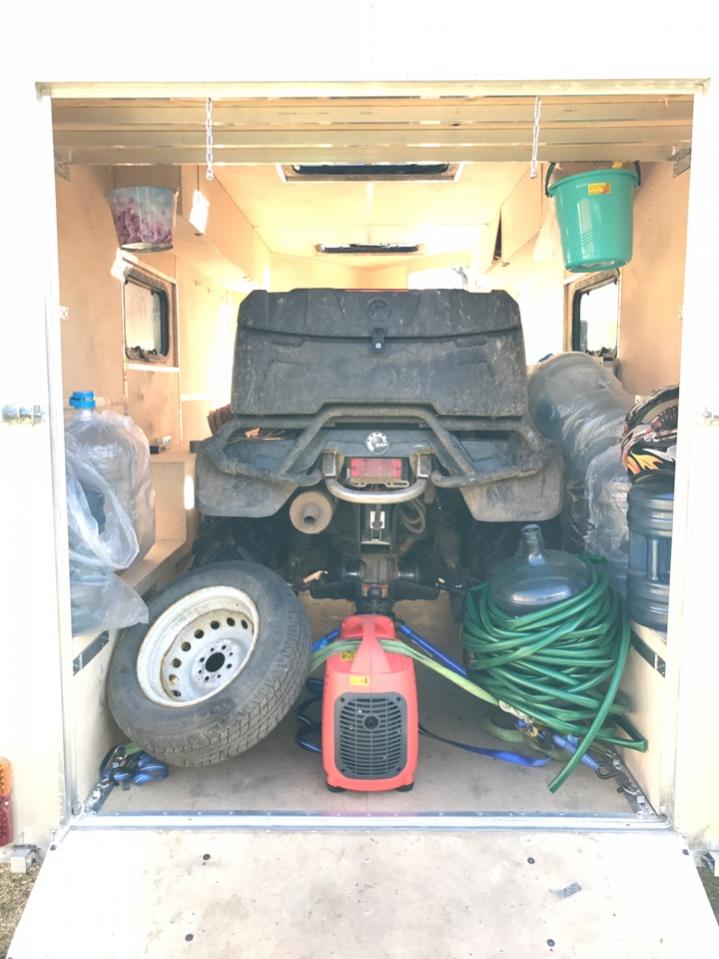

1. Перевозка квадроцикла, снегохода и другой техники для охоты рыбалки и отдыха
2. Минимальный вес прицепа
3. 4 полноценных спальных места (в машине больше 4 все ровно, неудобно ехать)
4. Возможность длительного проживания (с семьей в т. ч. и маленькими детьми)
5. Отопление
6. Водопровод мини (зубы почистить, ребенку попу подмыть, помыть продукты и. т.д.
7. Водопровод нормальный

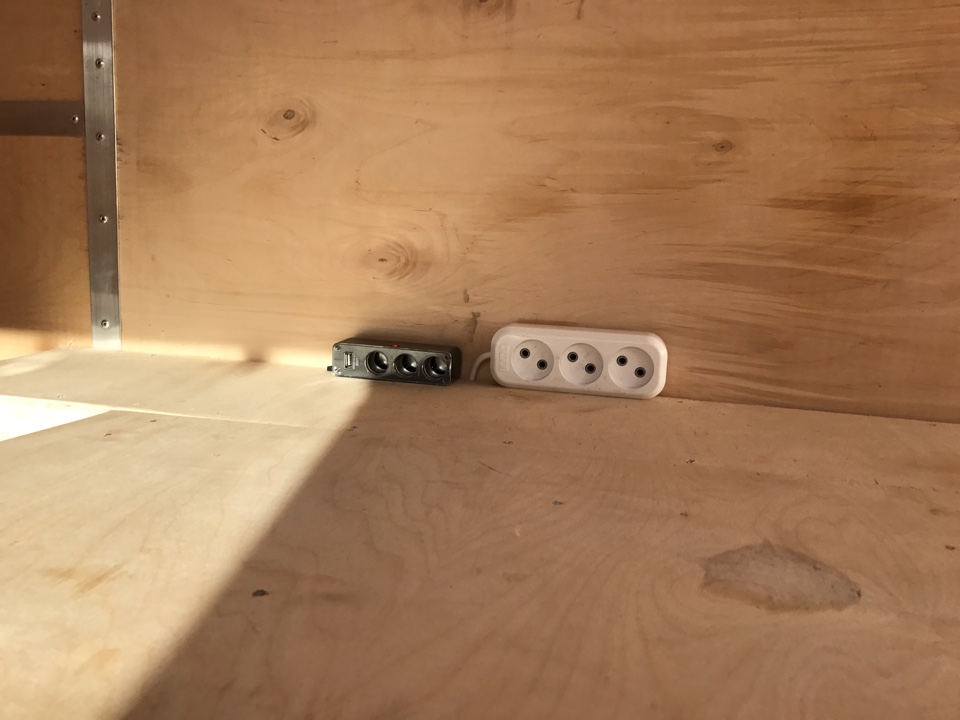

8. Освещение и розетки для зарядки фото видео аппаратуры и телефонов, и т.д.
9. Освещение лагеря и питание других электроприборов в дневное время

Это не все пункты, основные которые пришли в голову и больше всего вынесли мозг.

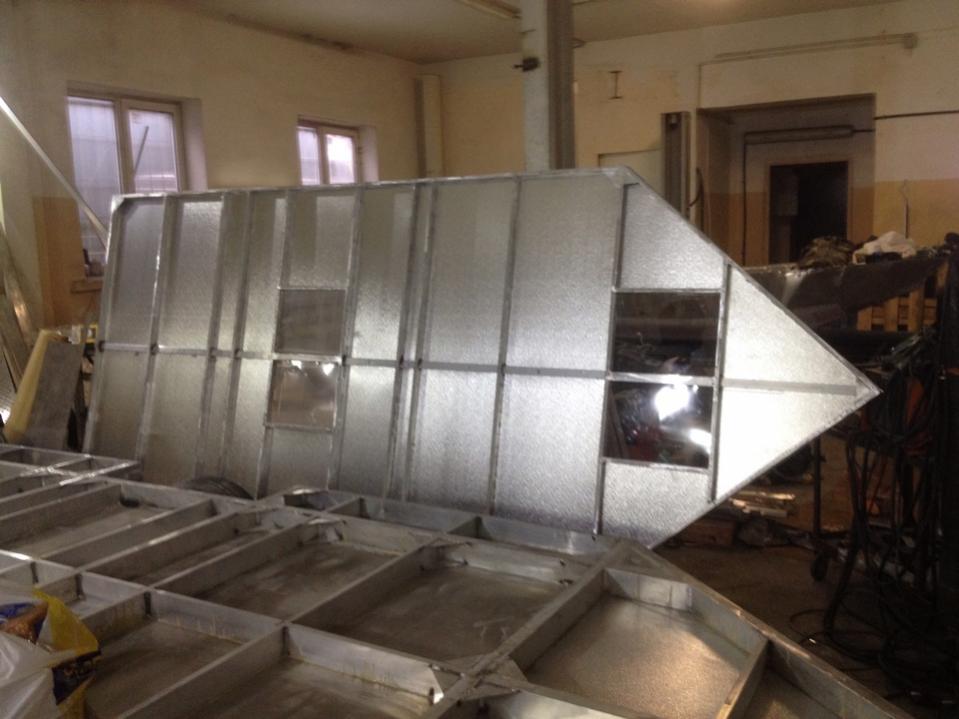

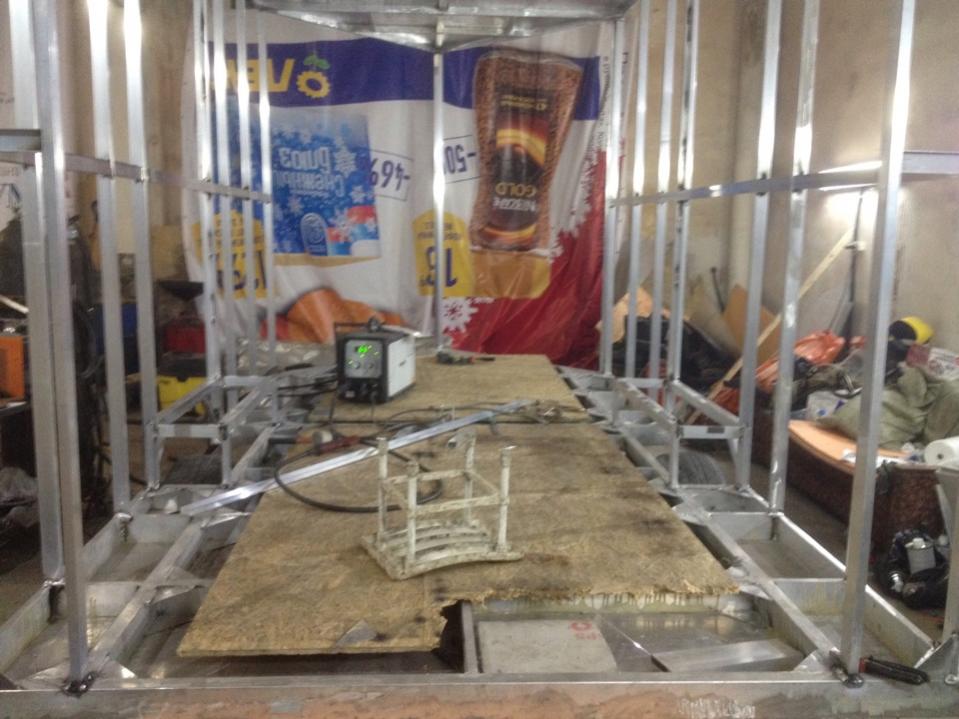

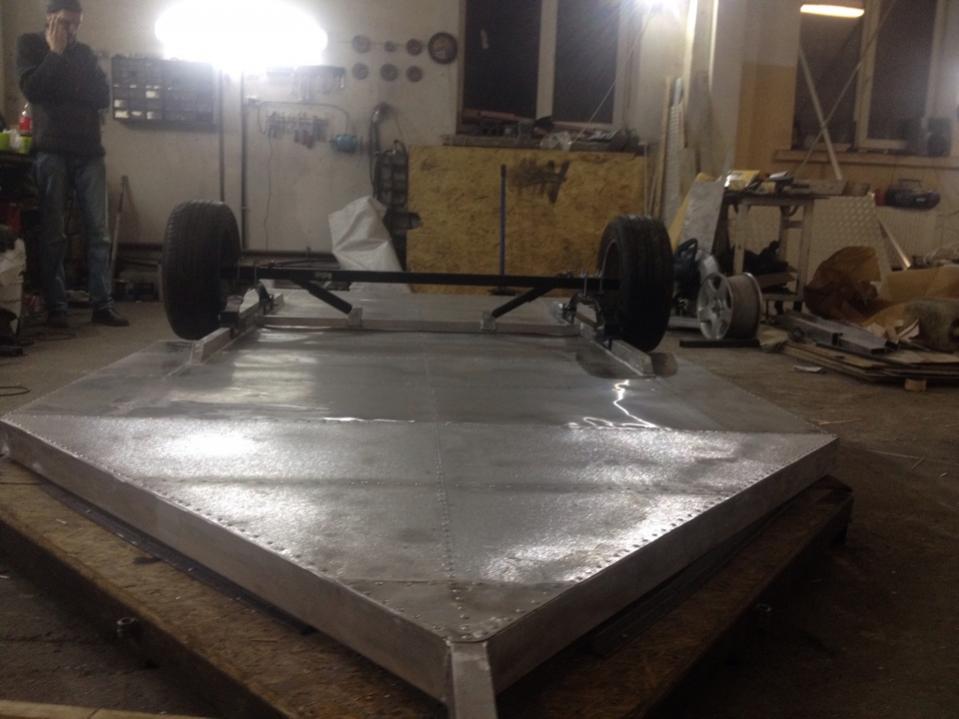

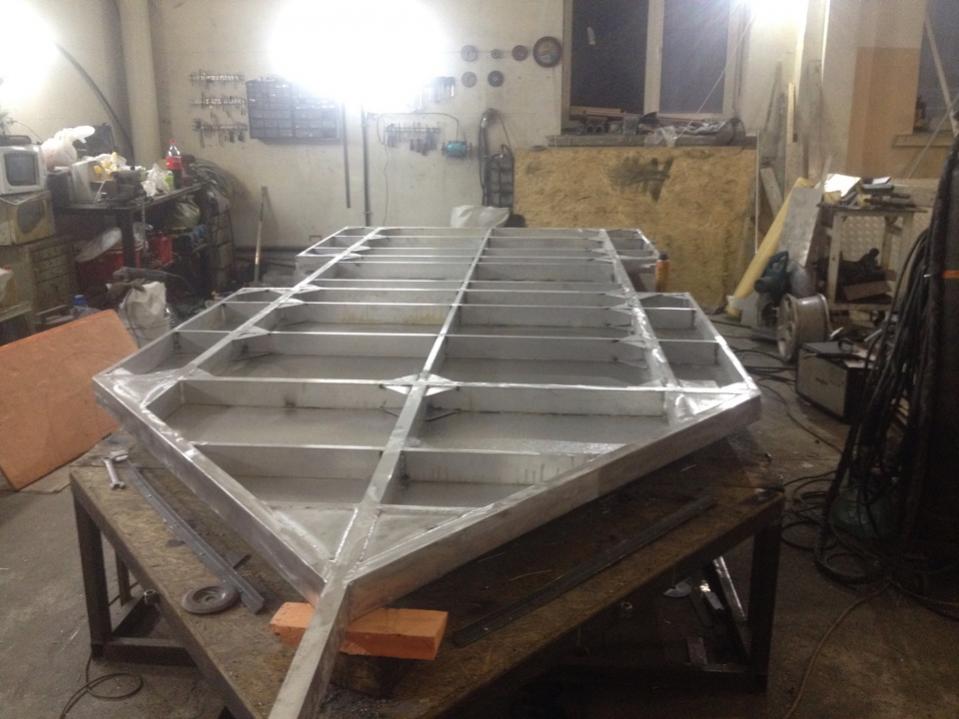

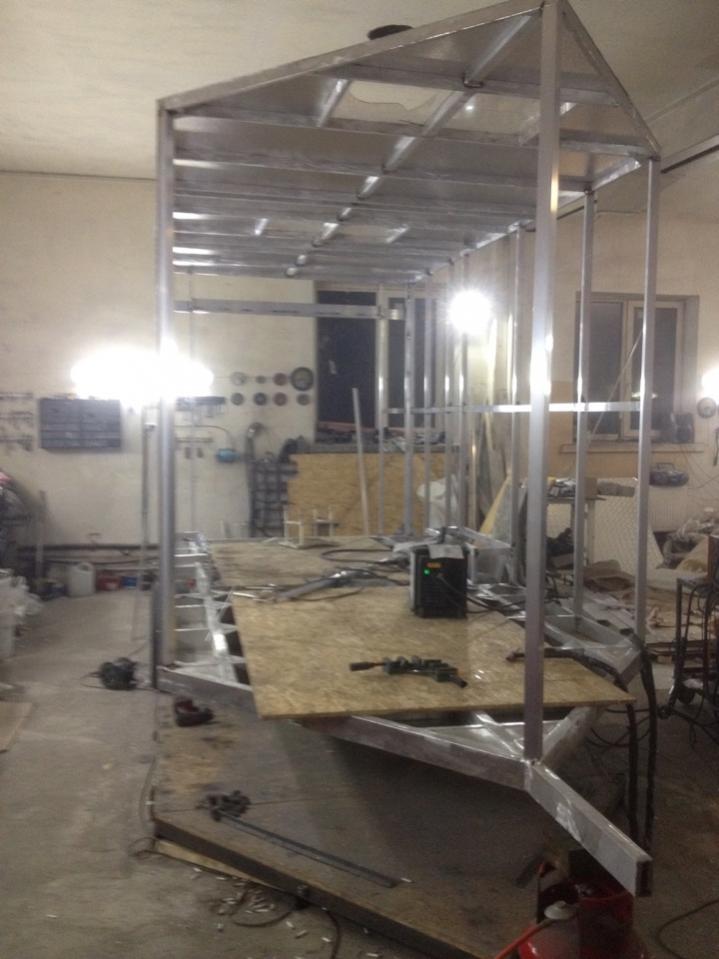

И так пункт 1: размер стандартной платформы прицепа 3500Х1500 в нее и квадрик и снегоход и гидроцикл входят на ура. 2 пункт нужно уложиться в снаряженную массу 750 кг. Прицеп от фирмы пустой весит 610 кг. Квадр 400. И так сталь дешево, легко варить, легко купить но тяжело. Остается алюминий не дешево (но дешевле титана была и такая мысль), варить сложнее, но не ржавеет и весит в 3 раза легче. Забегу в перед в 750 кг полной массы не уложился, задача была уложиться в 400 кг снаряженного прицепа без квадрика, но получилось уложиться легче, заводского прицепа, со всем оборудованием :
1. Газовый конвектор (рассматривал разные варианты, остановился на нем, т.к. самый безопасный, закрытая камера сгорания (берет воздух снаружи, сжигает и наружу выбрасывает продукты горения))

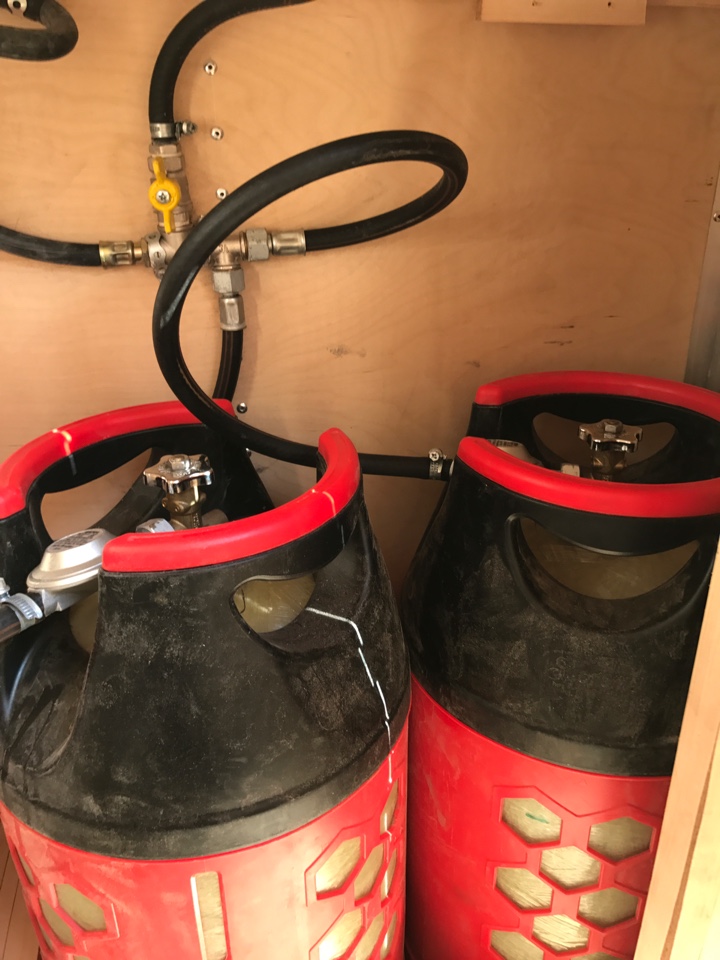

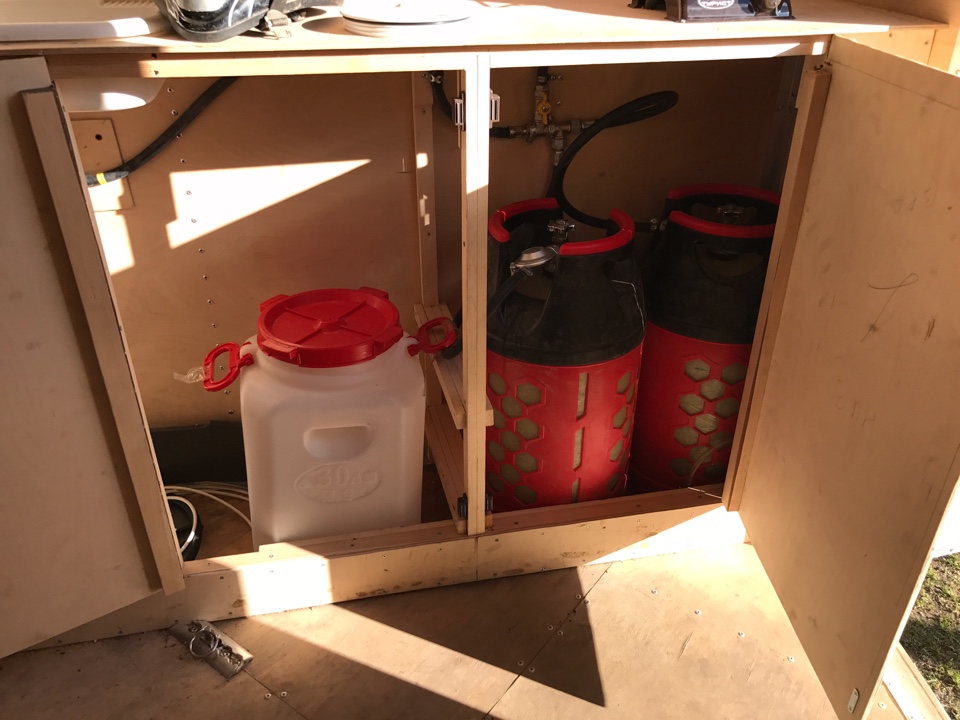

2. 2 газовых композитных болона по 24.5 литра (18-19 литров газа)
3. Газовый проточный водонагреватель (колонка)
4. Насос, автоматика, гидроаккумулятор

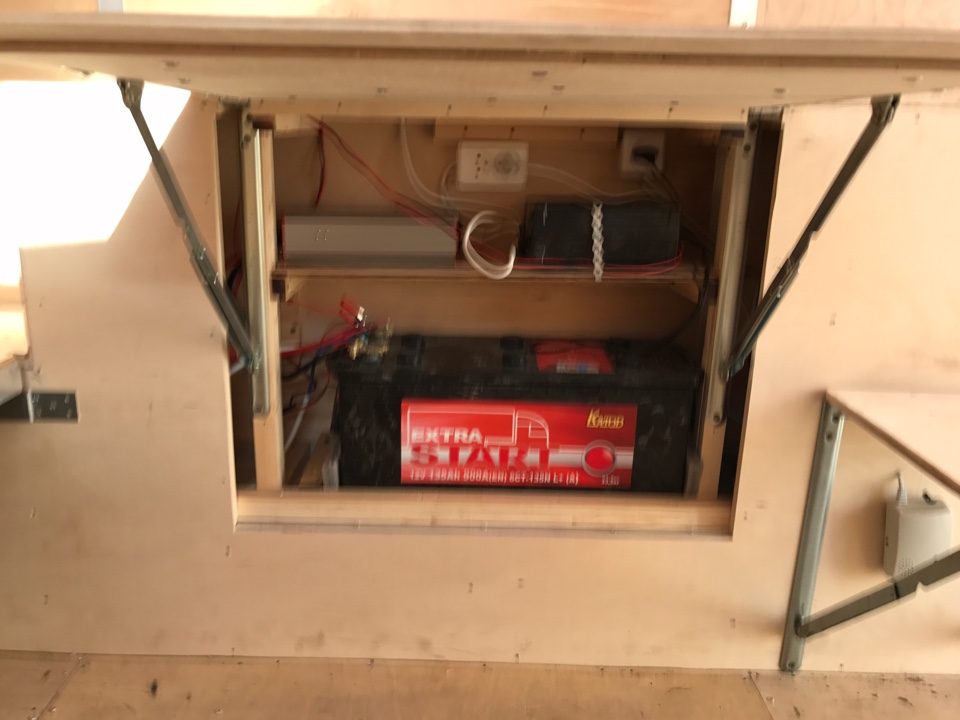

5. АКБ 135 ампер инвертор и зарядка для АКБ (можно поставить меньше будет легче)

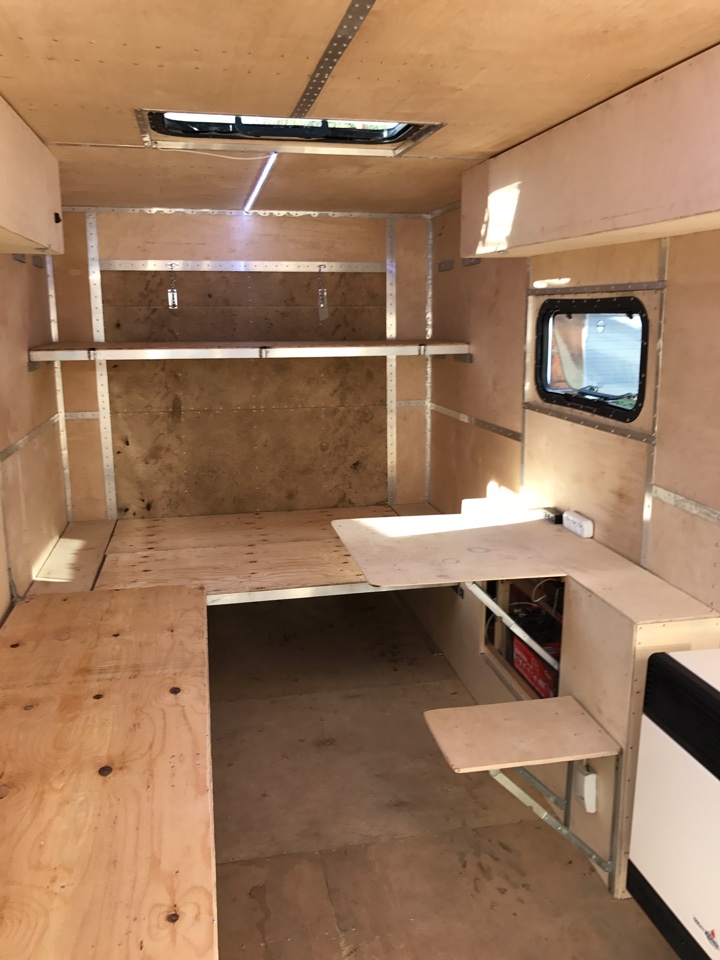

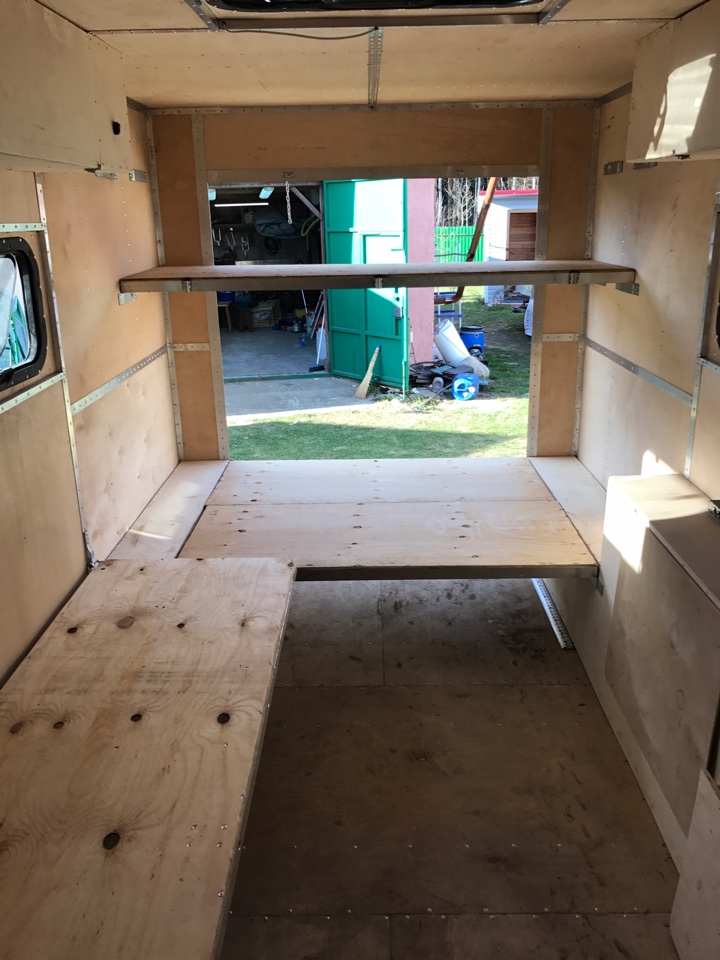

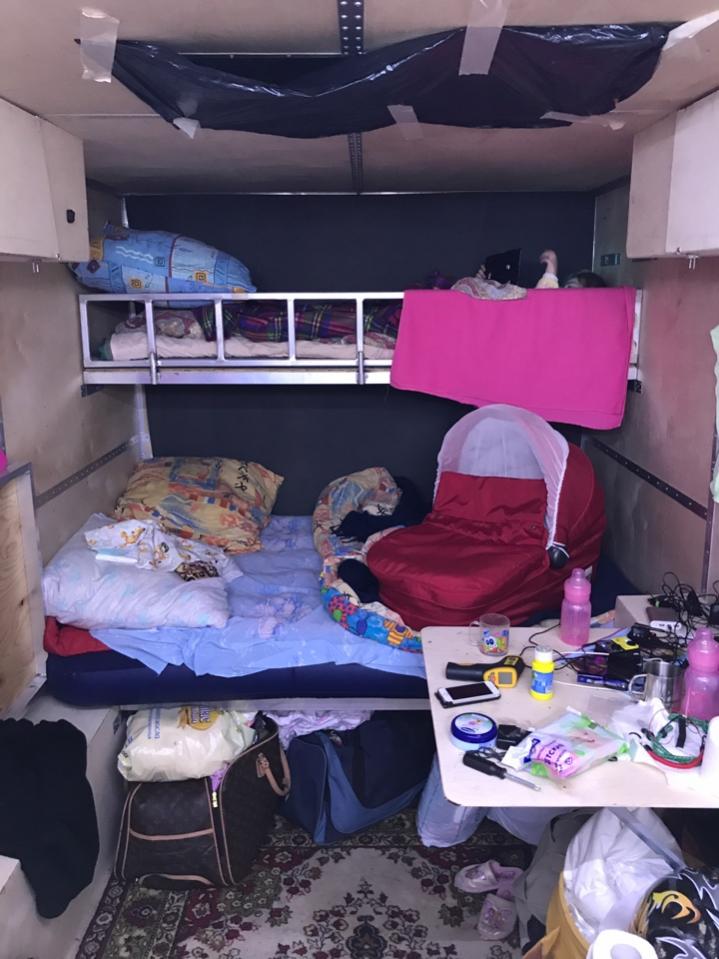

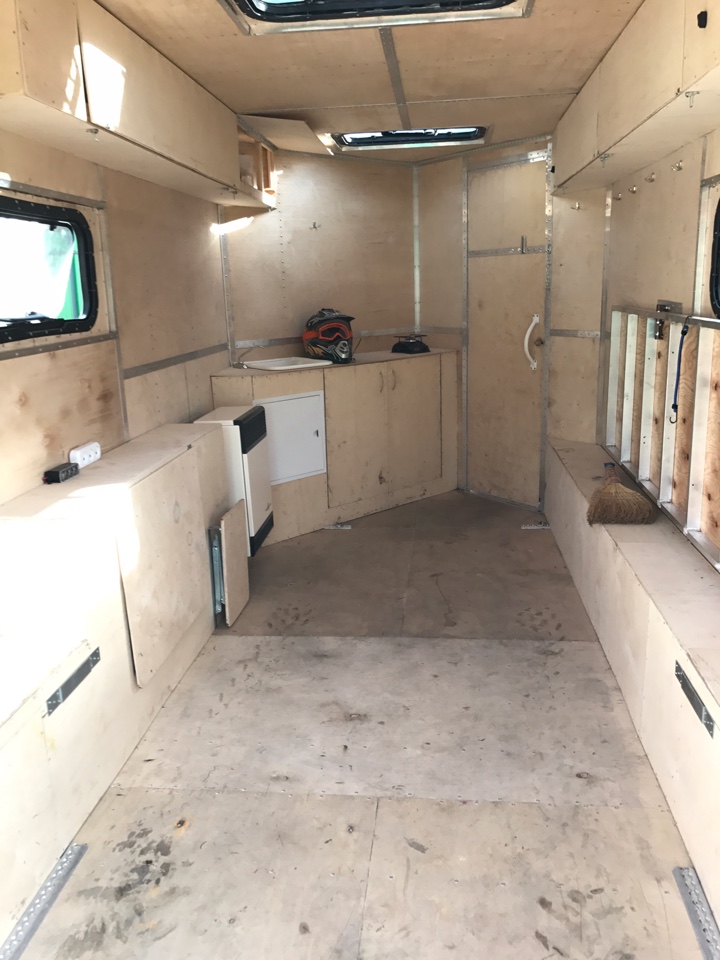

6. 4 откидных или съемных кровати , надувные матрасы и насос к ним (электрический)

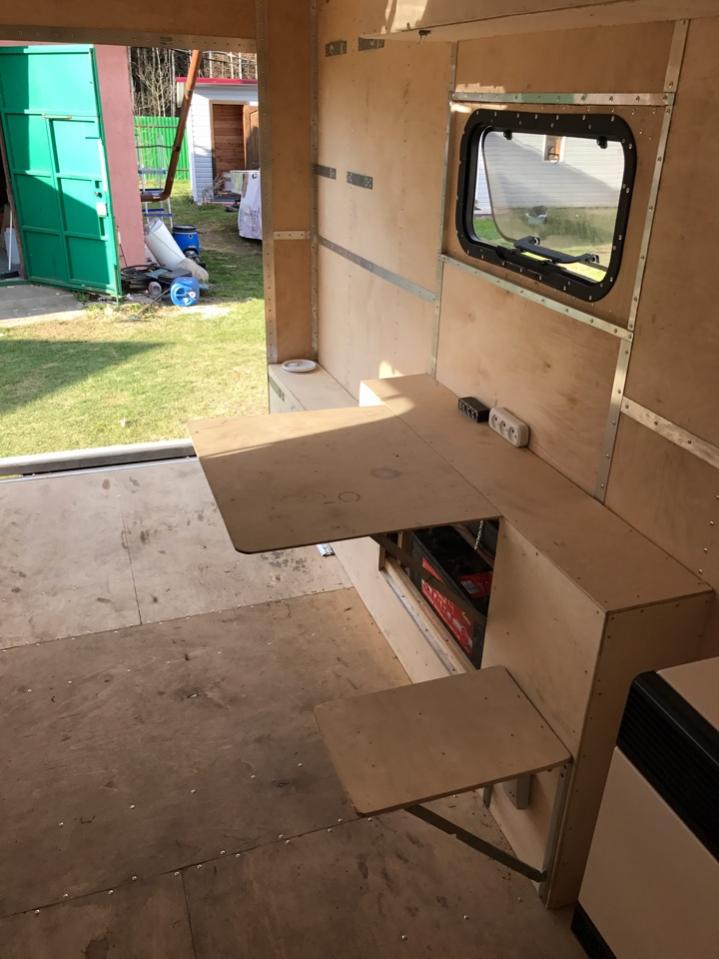

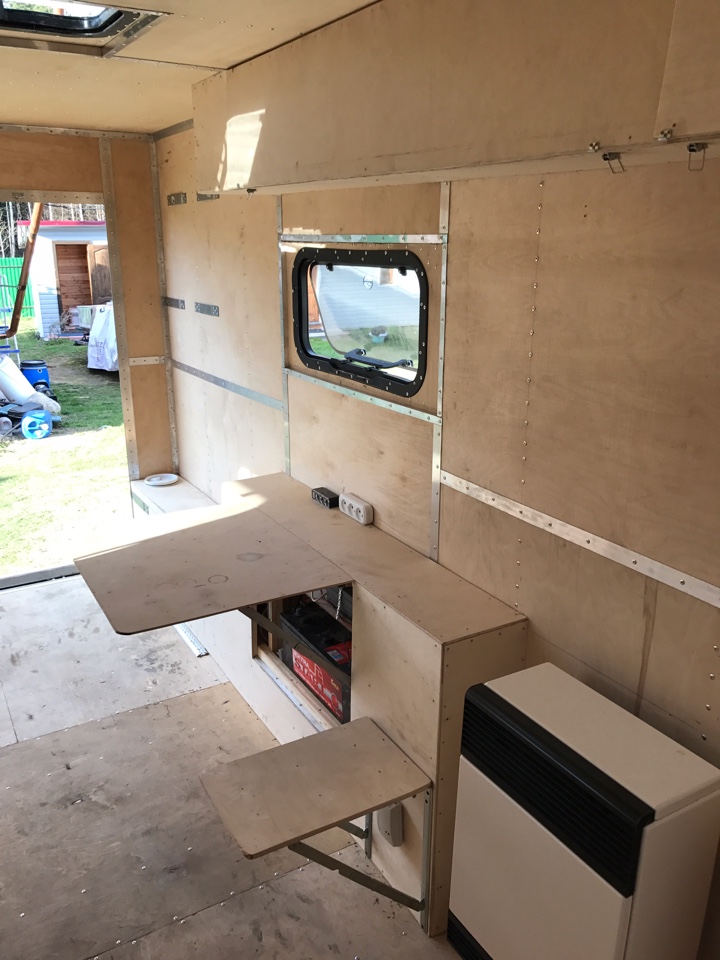

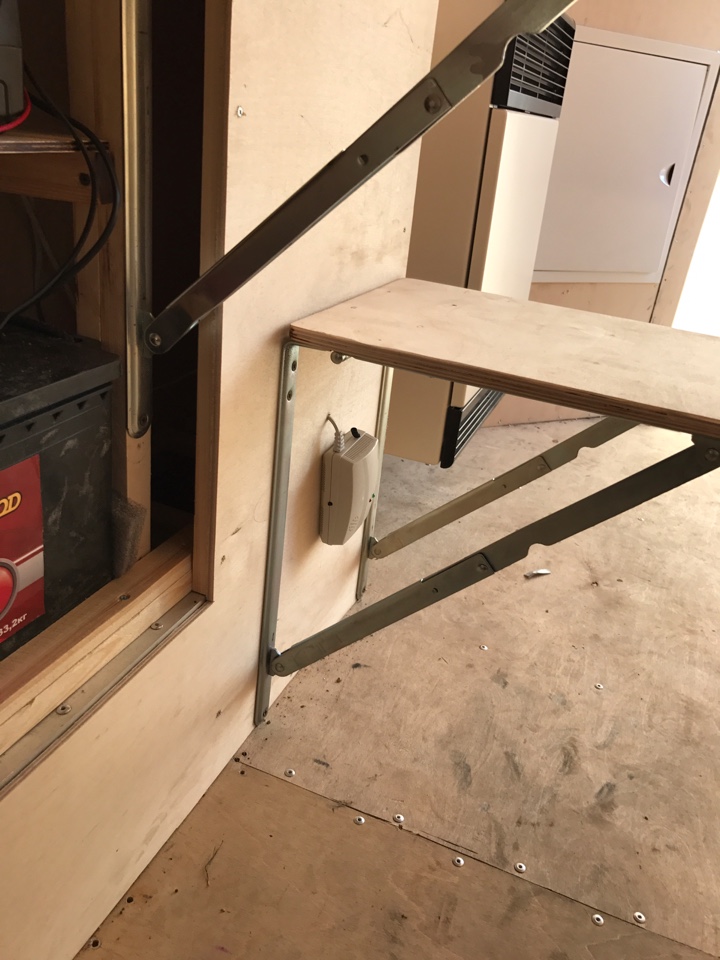

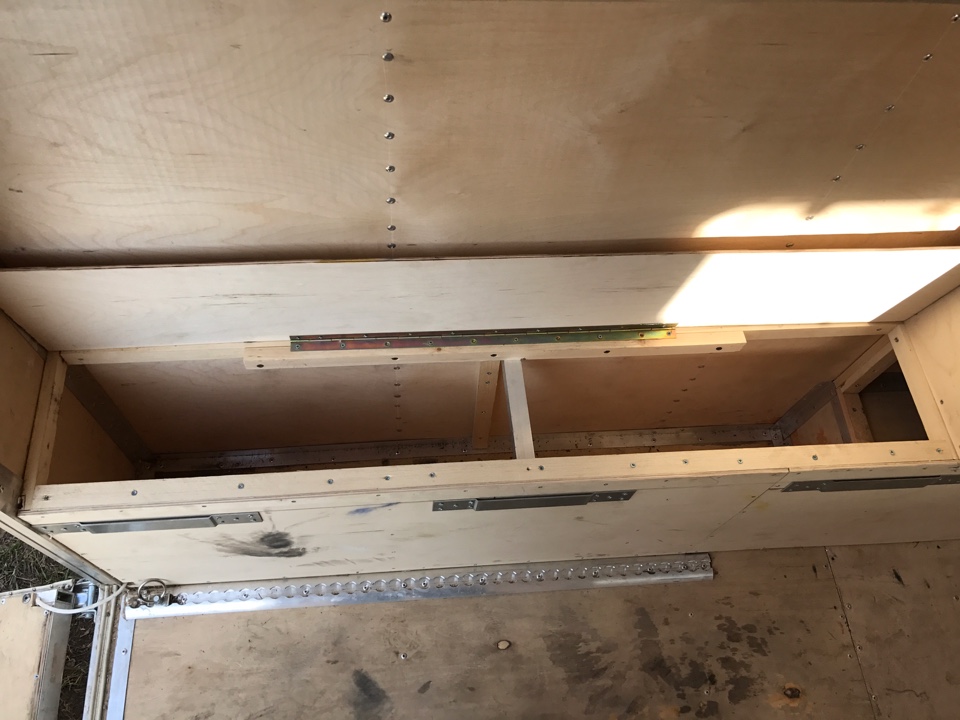

7. Рундуки по двум бортам и полки и конечно откидной столик и стульчик

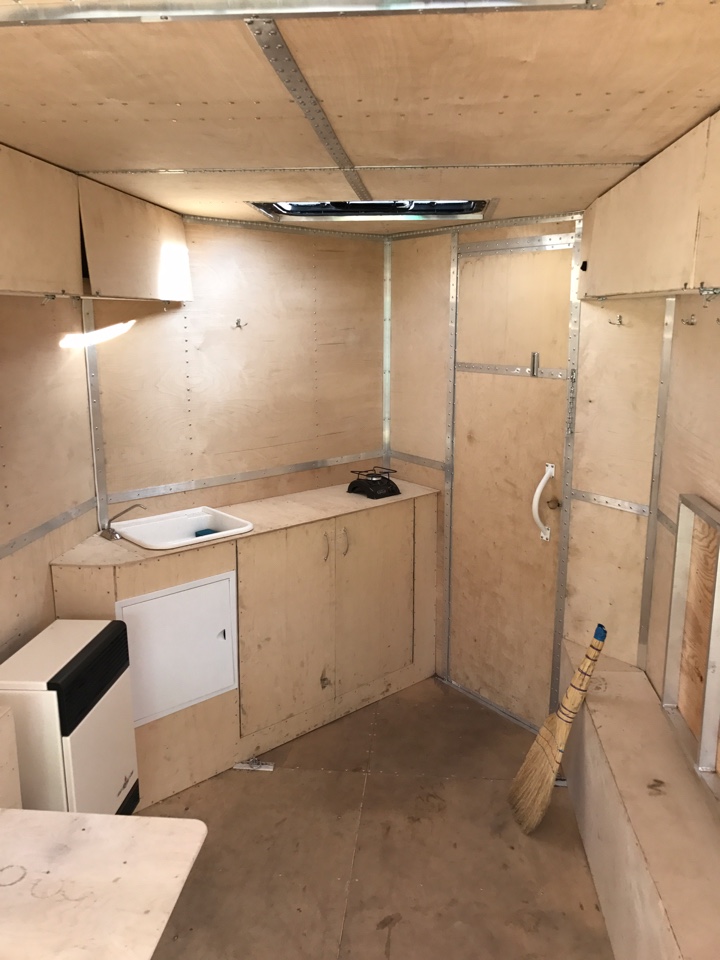

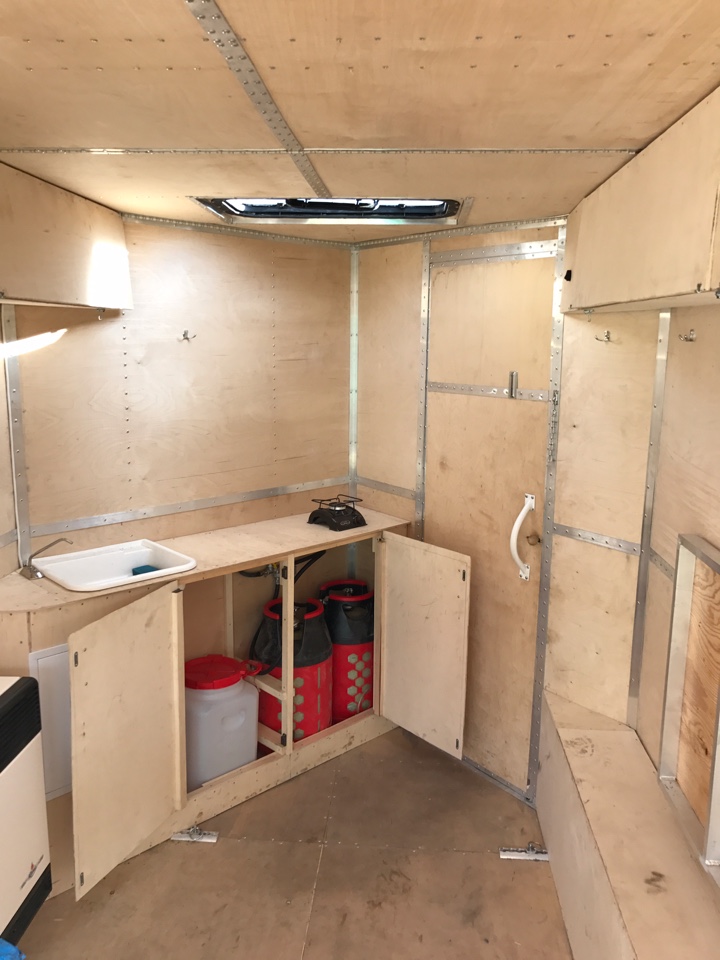

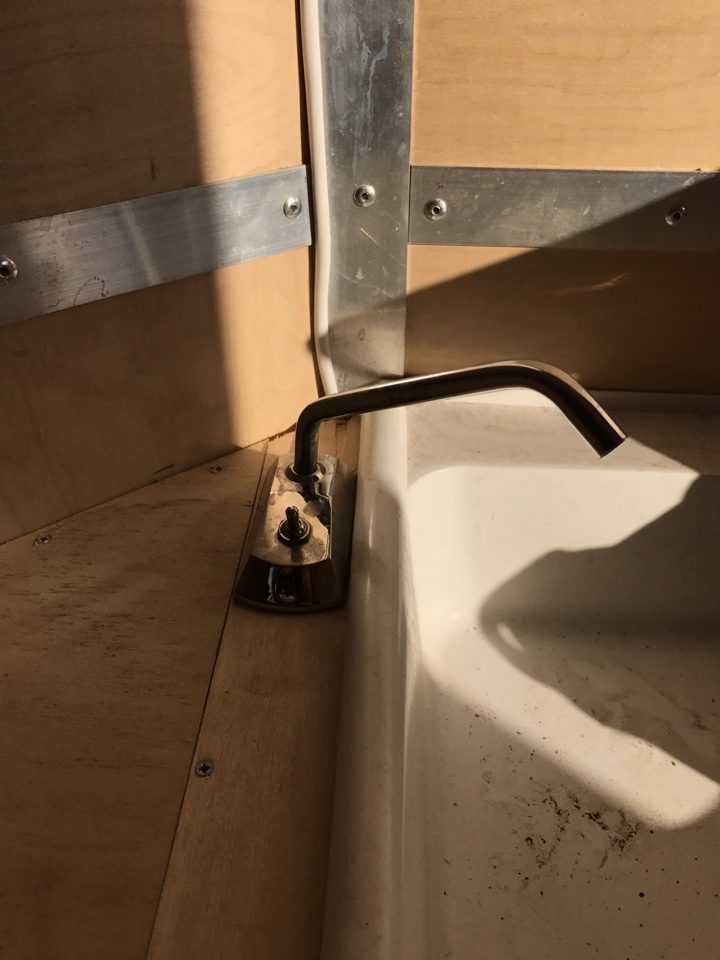

8. Еще раковина, газовая конфорка емкость 30 л для воды и насос с электрокраном
Есть мыли как еще скинуть вес, сделаю позже. И так цели определены, задачи поставлены, вперед и с песнями… Забыл самое главное начал делать в январе 2017 сроки ставил к открытию весенний охоты в Псковской. Собирался съездить на охоту, а потом уже со всей семьей на ежегодный выезд на 9 мая. Мы каждый год устраиваем пробег памяти по местам боев, проезжаем по тем лесам и болотам, по которым прорывались войска, попавшие в котлы под Вязьмой, Ржевом, посещаем и восстанавливаем братские захоронения, к которым кроме как на очень хорошо подготовленной технике не добраться. Поскольку делал практически все в одно лицо, не успел на охоту и еле-еле успел к 6 мая. Только не успел покрыть все лаком.

По итогу первого выезда
Поехал с женой, матерью и двумя дочками, старшей 4.5 года младшей 4.5 месяца.
Разместились на ура, В домике температура держалась автоматически 22-24 градуса на улице 2 дня шел дождь и температура опускалась до 1-2 градусов. Один болон израсходовал до половины за 4 дня, если не пользоваться активно колонкой для воды можно обойтись 1 болоном на неделю. Семья довольна, палаточники приходили греться и сушиться.

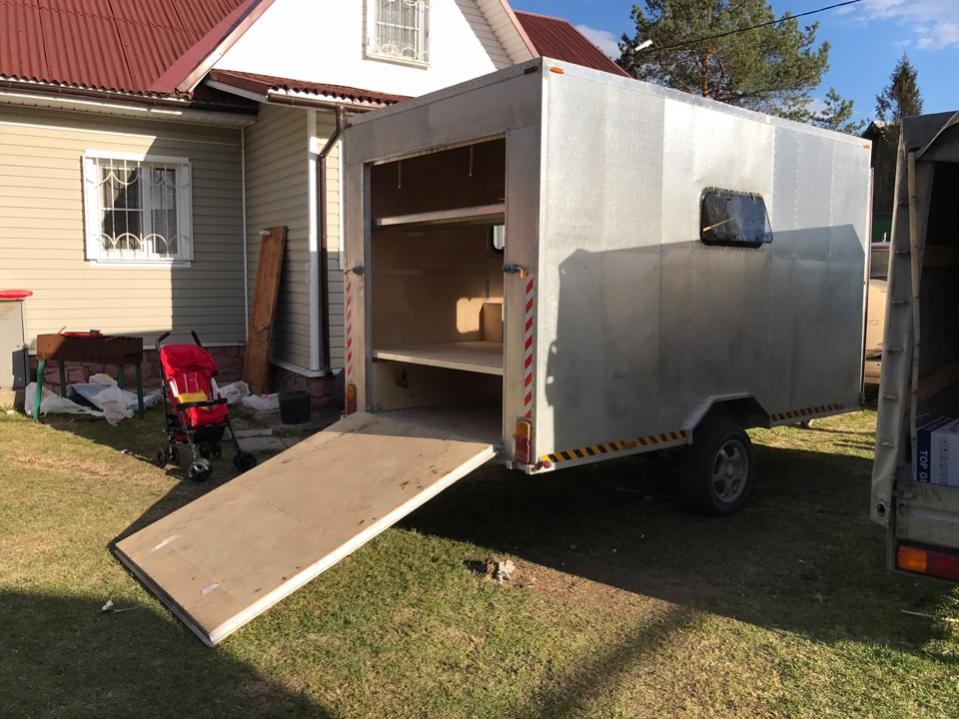

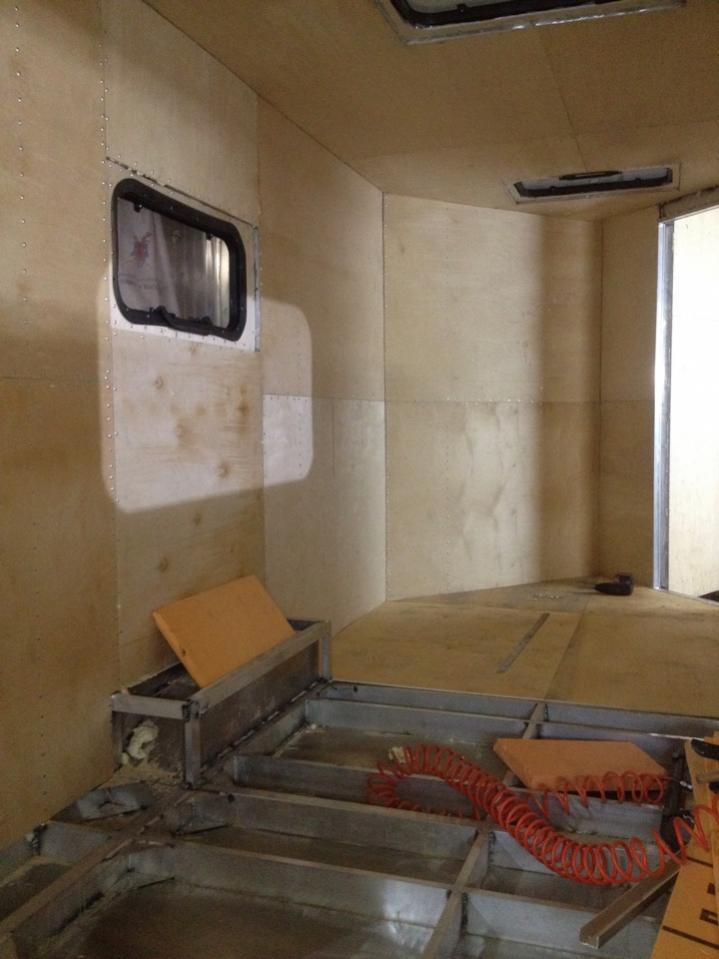

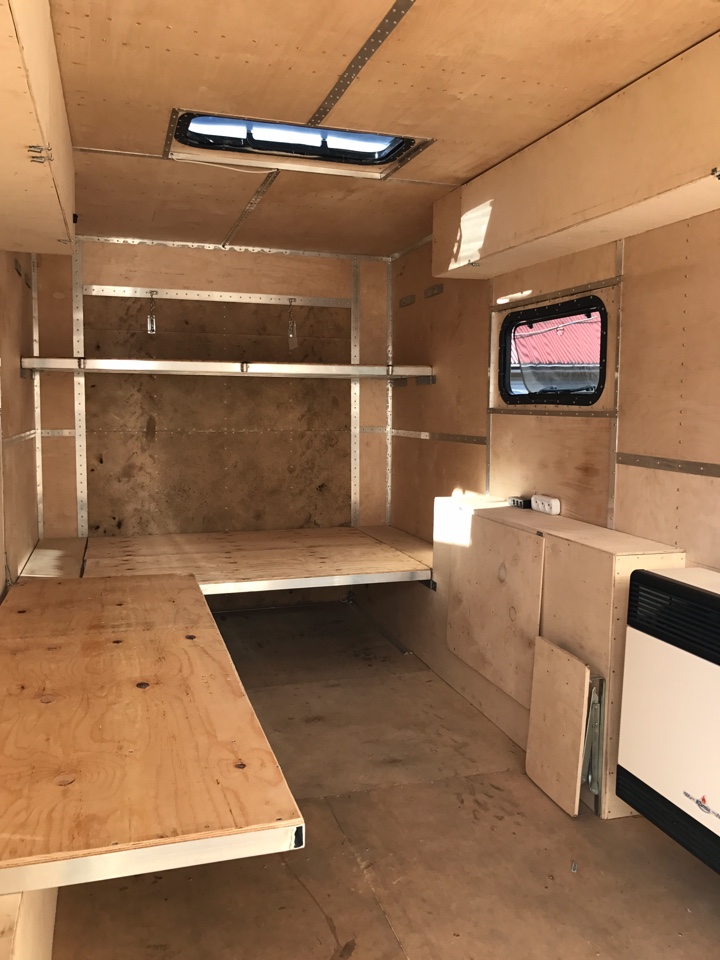

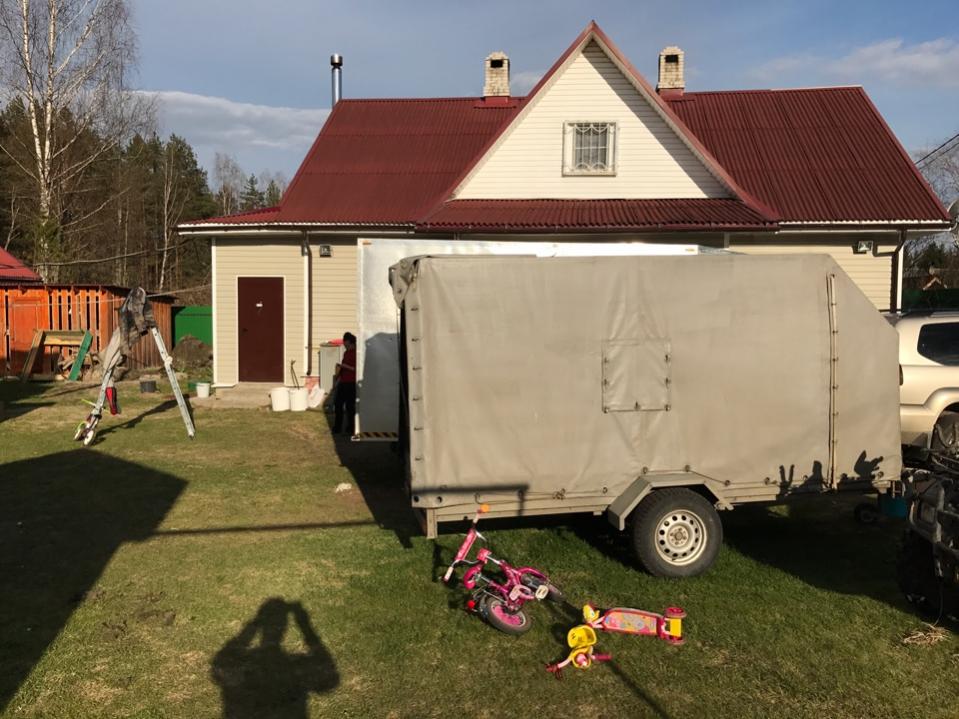

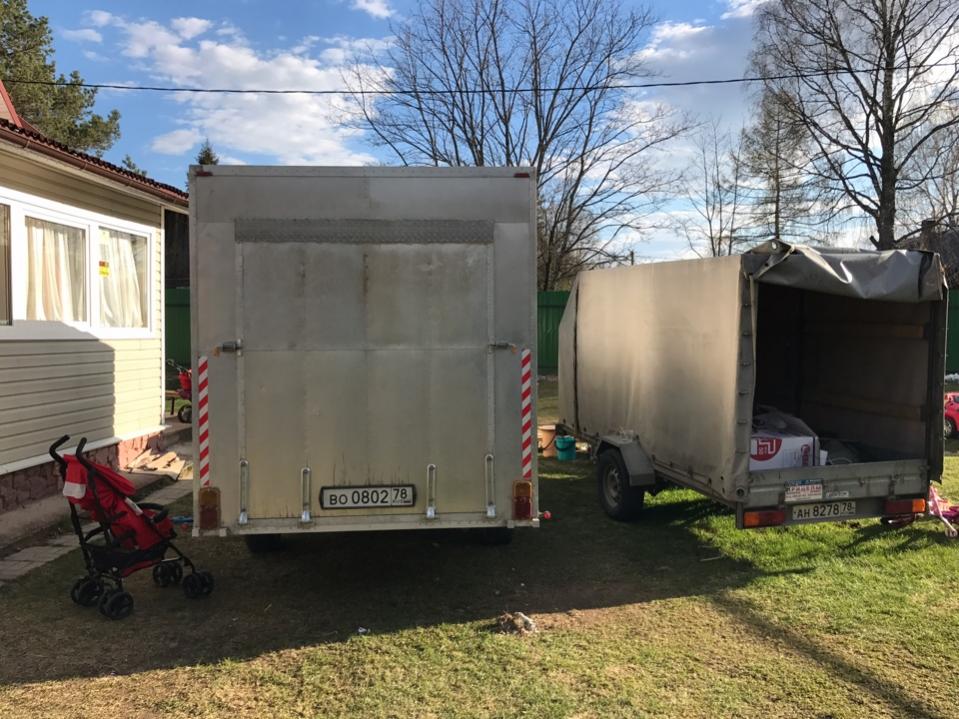

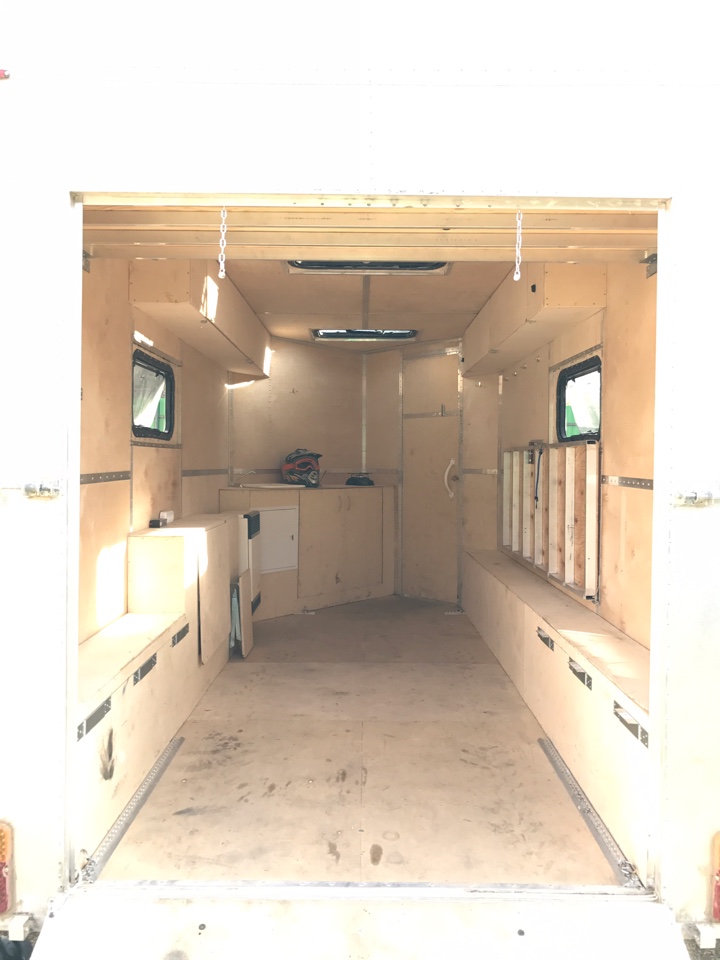

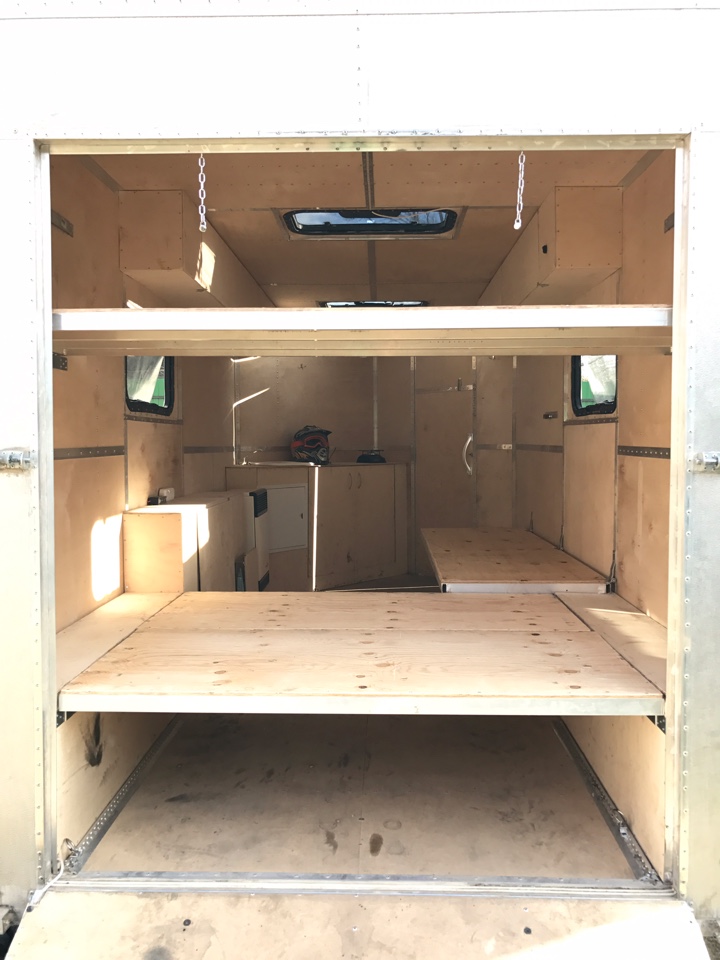

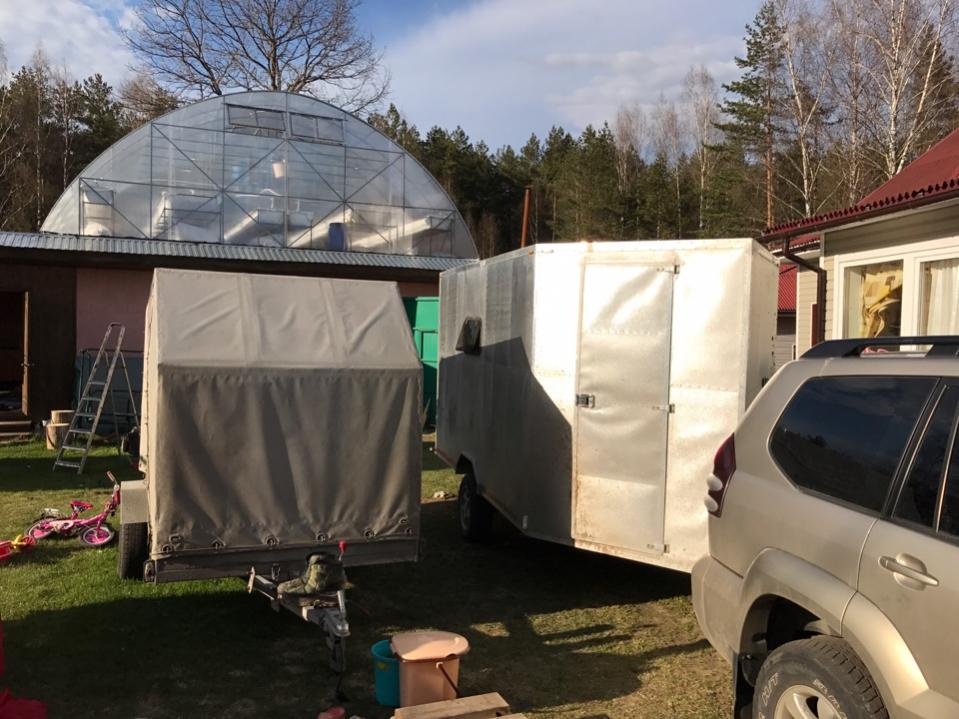

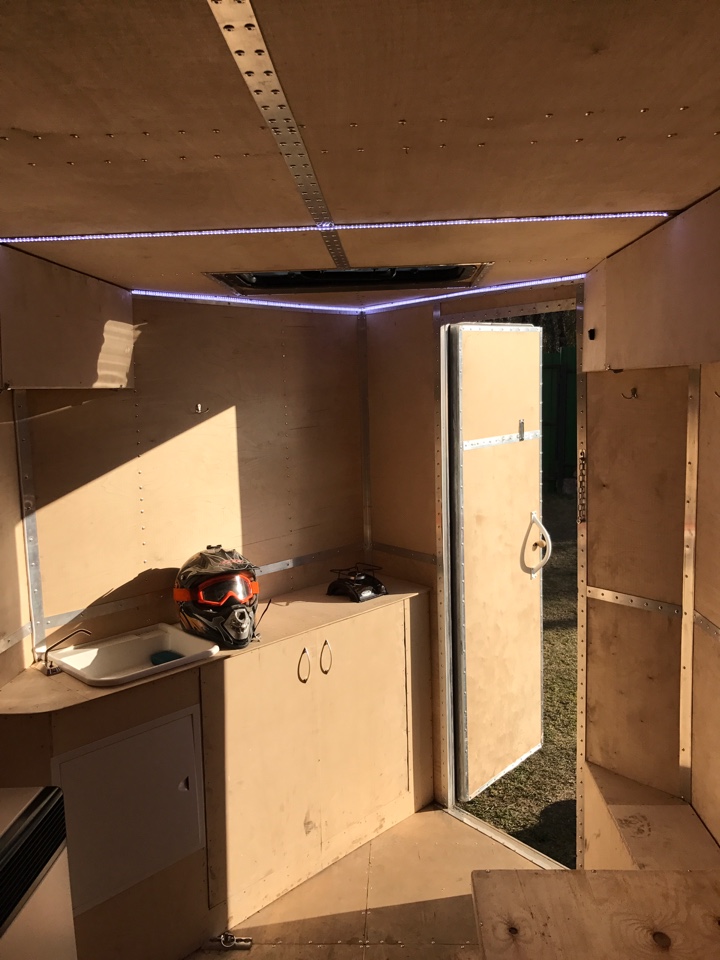

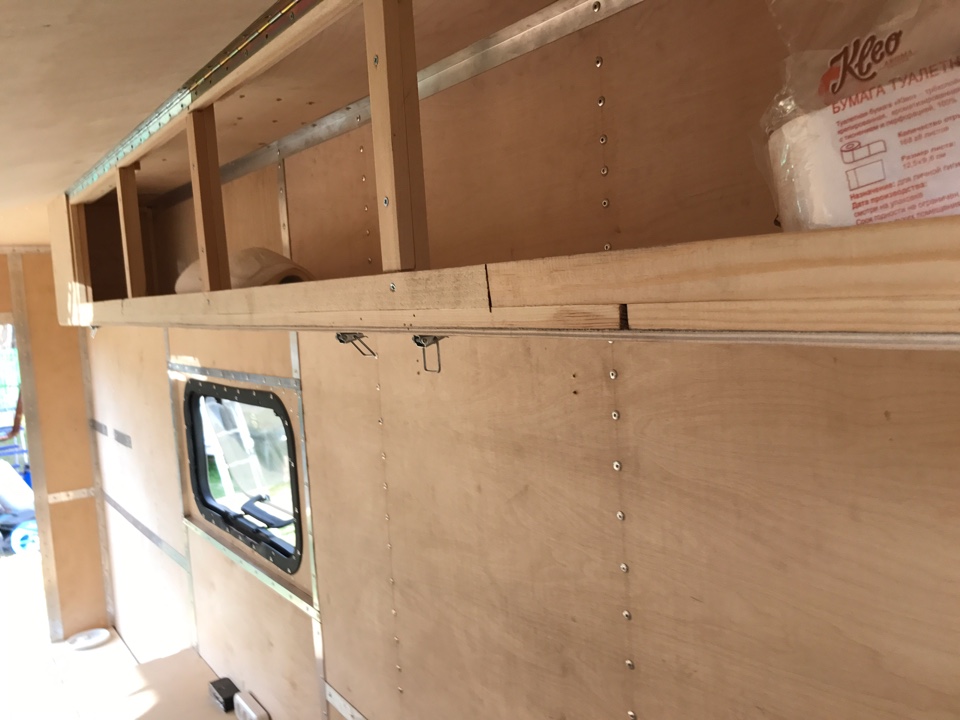

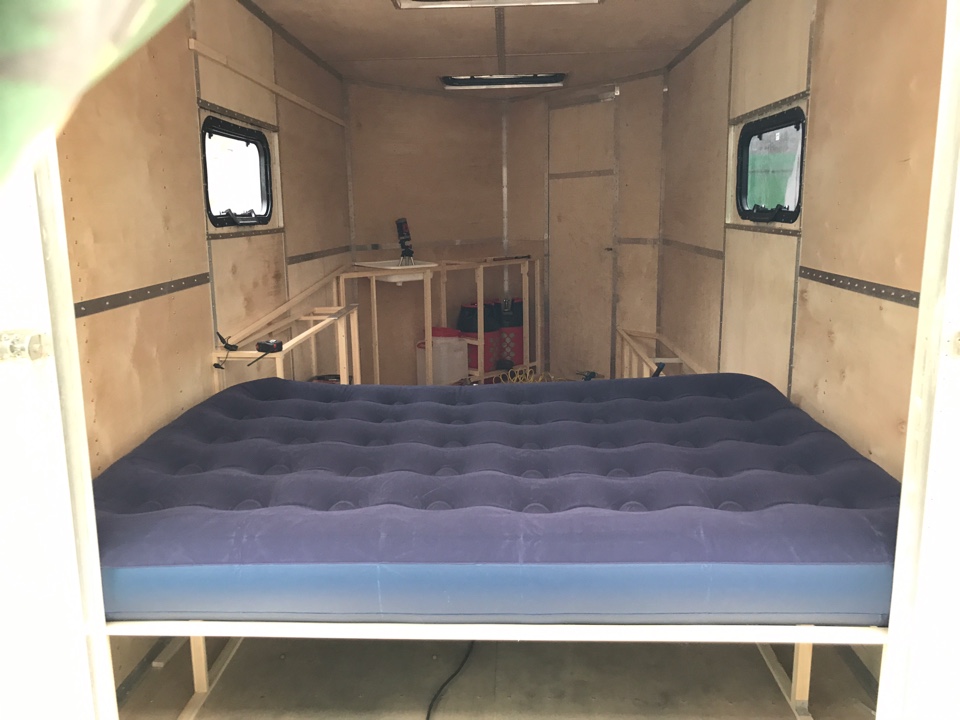

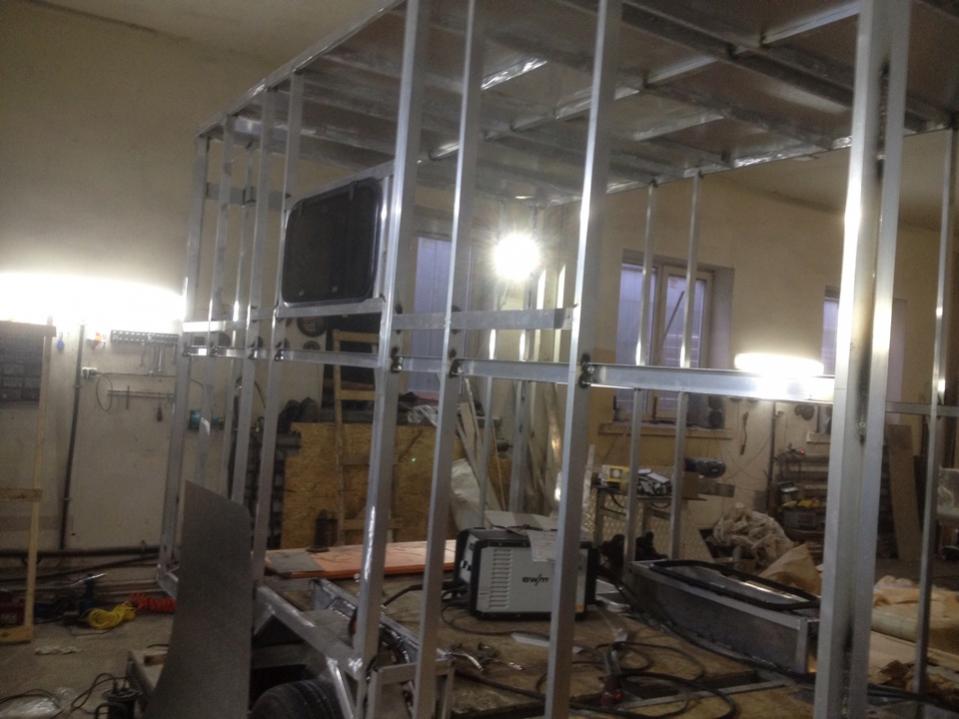

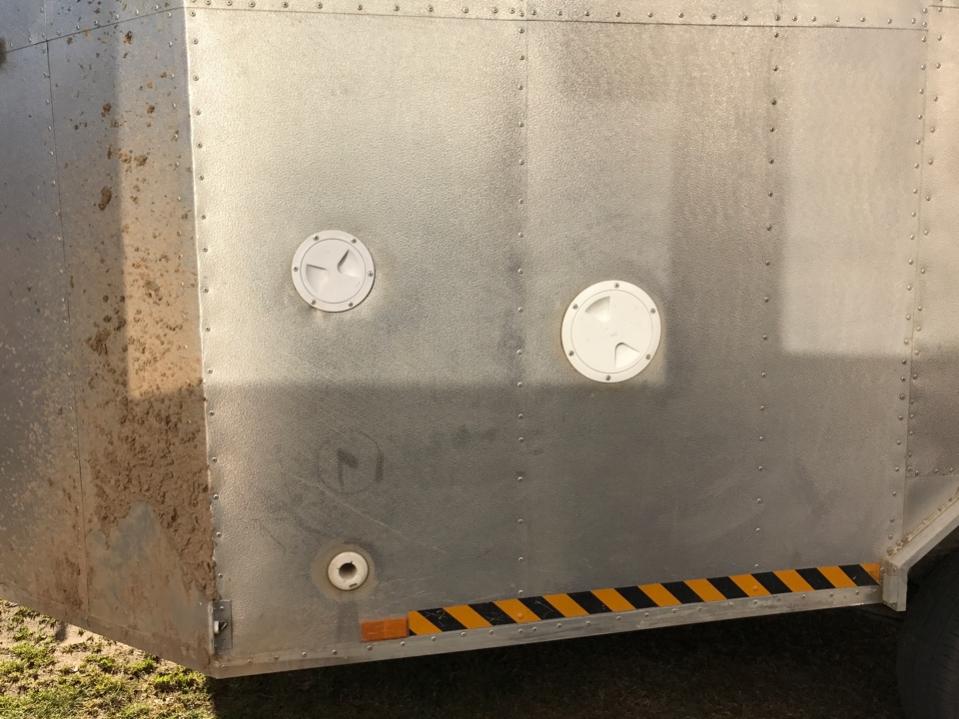

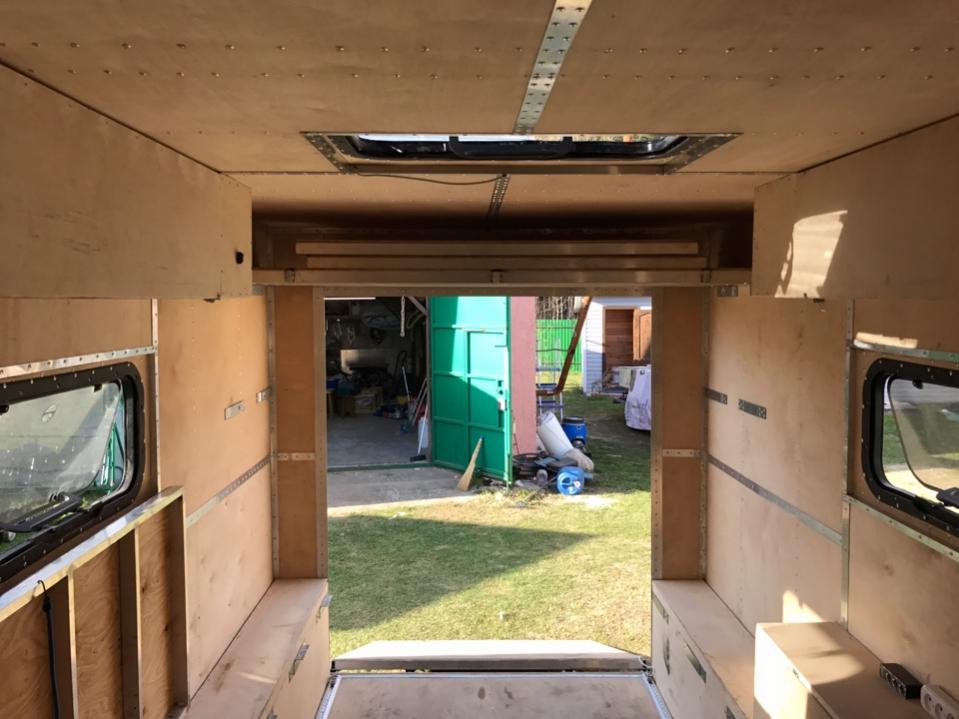

А теперь фотографии


Вложения

  • IMG_3652-15-05-17-19-48.jpg
    73,9 KB · Просмотры: 393
  • IMG_3662-15-05-17-19-49.jpg
    64,9 KB · Просмотры: 339
  • IMG_3664-15-05-17-19-49.jpg
    69,9 KB · Просмотры: 316
  • IMG_3695-15-05-17-19-49.jpg
    68,3 KB · Просмотры: 323
  • IMG_3702-15-05-17-19-49.jpg
    68,8 KB · Просмотры: 328
  • IMG_3704-15-05-17-19-49.jpg
    67,1 KB · Просмотры: 330
  • IMG_3706-15-05-17-19-49.jpg
    89,5 KB · Просмотры: 380
  • IMG_3713-15-05-17-19-49.jpg
    69,8 KB · Просмотры: 291
  • IMG_3815-15-05-17-19-49.jpg
    76,1 KB · Просмотры: 303
  • IMG_3830-15-05-17-19-49.jpg
    62,9 KB · Просмотры: 323
  • IMG_4019-15-05-17-19-49.jpg
    73,5 KB · Просмотры: 328
  • IMG_4020-15-05-17-19-49.JPG
    152,8 KB · Просмотры: 479
  • IMG_4060-15-05-17-19-49.jpg
    77,2 KB · Просмотры: 393
  • IMG_4061-15-05-17-19-49.jpg
    73,4 KB · Просмотры: 346
  • IMG_4066-15-05-17-19-49.jpg
    49,7 KB · Просмотры: 372
  • IMG_4074-15-05-17-18-10.jpg
    85,1 KB · Просмотры: 336
  • IMG_4174-15-05-17-18-10.jpg
    111,9 KB · Просмотры: 344
  • IMG_4178-15-05-17-18-10.jpg
    113,1 KB · Просмотры: 362
  • IMG_4203-15-05-17-18-10.JPG
    166,9 KB · Просмотры: 368
  • IMG_4204-15-05-17-18-10.JPG
    170,4 KB · Просмотры: 427
  • IMG_4205-15-05-17-18-10.JPG
    129,5 KB · Просмотры: 361
  • IMG_4206-15-05-17-18-10.JPG
    187,5 KB · Просмотры: 248
  • IMG_4207-15-05-17-18-10.JPG
    68,2 KB · Просмотры: 380
  • IMG_4208-15-05-17-18-10.JPG
    150,2 KB · Просмотры: 315
  • IMG_4209-15-05-17-18-10.jpg
    72 KB · Просмотры: 284
  • IMG_4210-15-05-17-18-10.JPG
    180,5 KB · Просмотры: 283
  • IMG_4211-15-05-17-18-10.JPG
    166,7 KB · Просмотры: 369
  • IMG_4212-15-05-17-18-10.jpg
    74,9 KB · Просмотры: 256
  • IMG_4213-15-05-17-18-10.JPG
    126,6 KB · Просмотры: 254
  • IMG_4214-15-05-17-18-10.JPG
    191,6 KB · Просмотры: 250
  • IMG_4215-15-05-17-18-10.jpg
    72,1 KB · Просмотры: 255
  • IMG_4216-15-05-17-18-10.JPG
    192,8 KB · Просмотры: 296
  • IMG_4217-15-05-17-18-10.JPG
    158,7 KB · Просмотры: 280
  • IMG_4218-15-05-17-18-10.jpg
    122,4 KB · Просмотры: 300
  • IMG_4219-15-05-17-18-10.jpg
    102,8 KB · Просмотры: 304
  • IMG_4220-15-05-17-18-10.jpg
    101,8 KB · Просмотры: 348
  • IMG_4221-15-05-17-18-10.JPG
    183,5 KB · Просмотры: 399
  • IMG_4222-15-05-17-18-10.JPG
    170,4 KB · Просмотры: 247
  • IMG_4223-15-05-17-18-10.JPG
    179 KB · Просмотры: 255
  • IMG_4224-15-05-17-18-10.JPG
    133,1 KB · Просмотры: 274
  • IMG_4226-15-05-17-18-10.JPG
    129,2 KB · Просмотры: 198
  • IMG_4227-15-05-17-18-10.JPG
    190 KB · Просмотры: 256
  • IMG_4229-15-05-17-18-10.JPG
    155,7 KB · Просмотры: 333
  • IMG_4231-15-05-17-18-10.JPG
    188,3 KB · Просмотры: 347
  • IMG_4232-15-05-17-18-10.JPG
    173,7 KB · Просмотры: 274
  • IMG_4233-15-05-17-18-10.jpg
    103 KB · Просмотры: 257
  • IMG_4234-15-05-17-18-10.jpg
    120 KB · Просмотры: 200
  • IMG_4236-15-05-17-18-10.jpg
    84,4 KB · Просмотры: 261
  • IMG_4237-15-05-17-18-10.jpg
    105 KB · Просмотры: 424
  • IMG_8883.jpg
    198,5 KB · Просмотры: 447
Последнее редактирование:
Поесть я тоже люблю и на квадрике иногда тоже, очень удобно сидеть и есть.:ag:

отличная идея , хорошие руки )))

Максим, а на последней фотографии, третий в строю как зовут?

Водяной, а это построено на базе простого прицепа? Или полностью с нуля? Вопросов с регистрацией или у инспектора гибдд не было?

Снимаю шляпу! Единственно баллоны вынес бы наружу от греха.
А так вообще здорово! И как на такое чудо смотрит ГИБДД?

Третий Миша знаешь его?

прицеп построен полностью с нуля и полностью официально зарегистрирован

с наружи места нет. Внутри поставил сигнализацию на газ

--- Добор поста---

ГИБДД смотрит как еденичное транспортное средство индивидуального технического творчества

Здравствуйте сколько такое творение стоило бы если возможно заказать Вас?

Данный прицеп бесценен т.к. первый и потрачено на него больше чем он в итоге получился, реальная цена этого в полном оснащении 500 т.р., потрачено почти в два раза больше.

--- Добор поста---

как оказалось много мелочей которые стоят дорого

--- Добор поста---

отопление и водоснабжение около 100 000

--- Добор поста---

сли возможно заказать Вас?
но меня заказывать не надо

Восхищен Ващим терпением... Сам несколько раз пытался создать что то подобное, но, увы..

Вот небольшое видео с нашего пробега [video]https://vk.com/video3292304_456239069[/video]

Может быть, кто-нибудь подскажет, материал легче фанеры для обшивки внутри?

Может быть, кто-нибудь подскажет, материал легче фанеры для обшивки внутри?

Стеклотекстолит, но при аварии..... Хотя и фанера при аварии не подарок

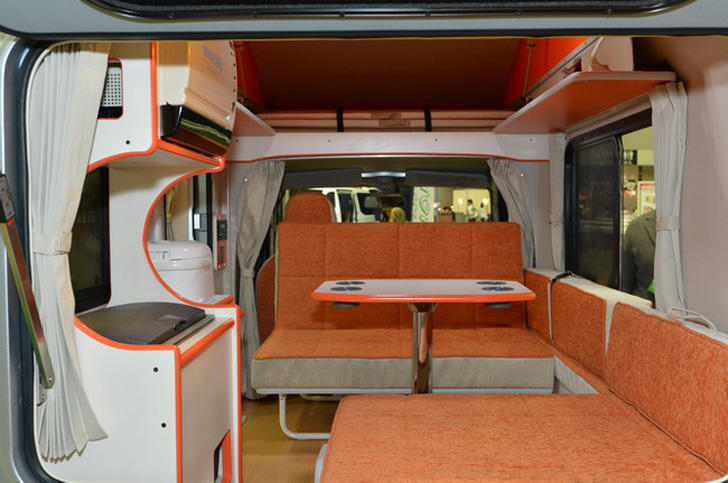

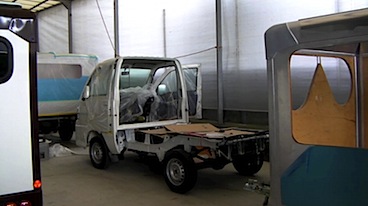

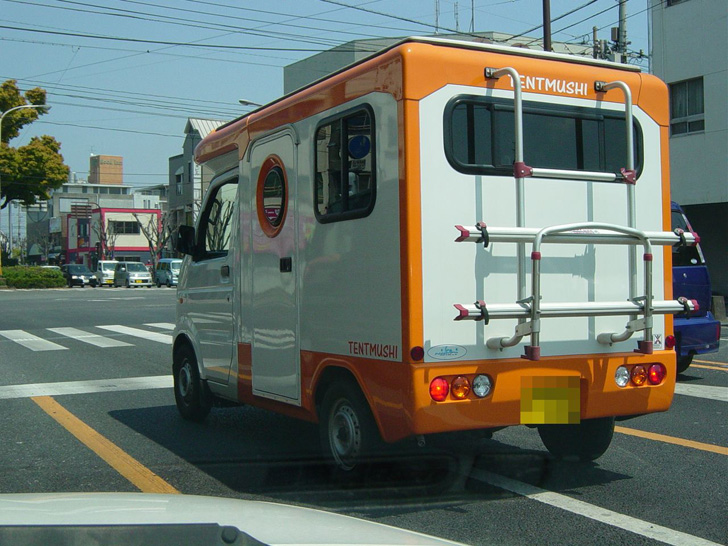

Японцы тоже из фанеры делают.
Tentmushi-in-the-making.jpgtentmushi_04.jpgtentmushi_02.jpgd255e39a.jpg233cb348054f6ee6d474ac2ed368704d.jpg

Подскажите как отредактировать первый пост. На последнем есть вкладка редактировать а на первом пропала?
газ в одеоном уличном ящике хорошо но не зимой и не при использовании газовой колонки, очень быстро баллоны замерзают игах перестаёт идти. А на зимней рыбалке или выезде на охоту хочется вернуться в тёплый домик. А для безопасности есть Сигнализация на газ, срабатывает даже если рядом просто на зажигалку нажать.

еще как замерзает, они в лучшем случае используют 40% пропана, и это называется зимний газ, я 5 лет езжу на газу и это знаю. А если баллон заправить осенью там будет 20% пропана, и пропан сгорит первым и бутан будет замерзать.
А в машине он не замерзает т.к. идет подогрев редуктора.

Шикарно, но грязный квадрик загонять в такую красоту жалко :)
