Переделка ВЕГА-2 на светодиоды.

[ledokol]

Всем привет. Вот и подходит к концу долгострой проекта "ВЕГАТРОН", можно поделиться первыми впечатлениями, т.к. удалось завершить работу над прототипом и совершить с ним водные испытания.
Итак, все по порядку.
Попала мне в руки ВЕГА не с проста, купил я ее в надежде переделать ее уютный галогенный свет на прогрессивный светодиодный.
Концептуально было решено сделать вставку, не нарушая ничего внутри. В случае чего, достаем все и возвращаем 5 никметгидридов/лампу/отражатель и пользуемся обычной Вегой.
Что касается модуля - решение было сделать две независимоуправляемых сборки на 4-х последовательно соединенных 18650 акб каждая (4,2*4=16,8в).

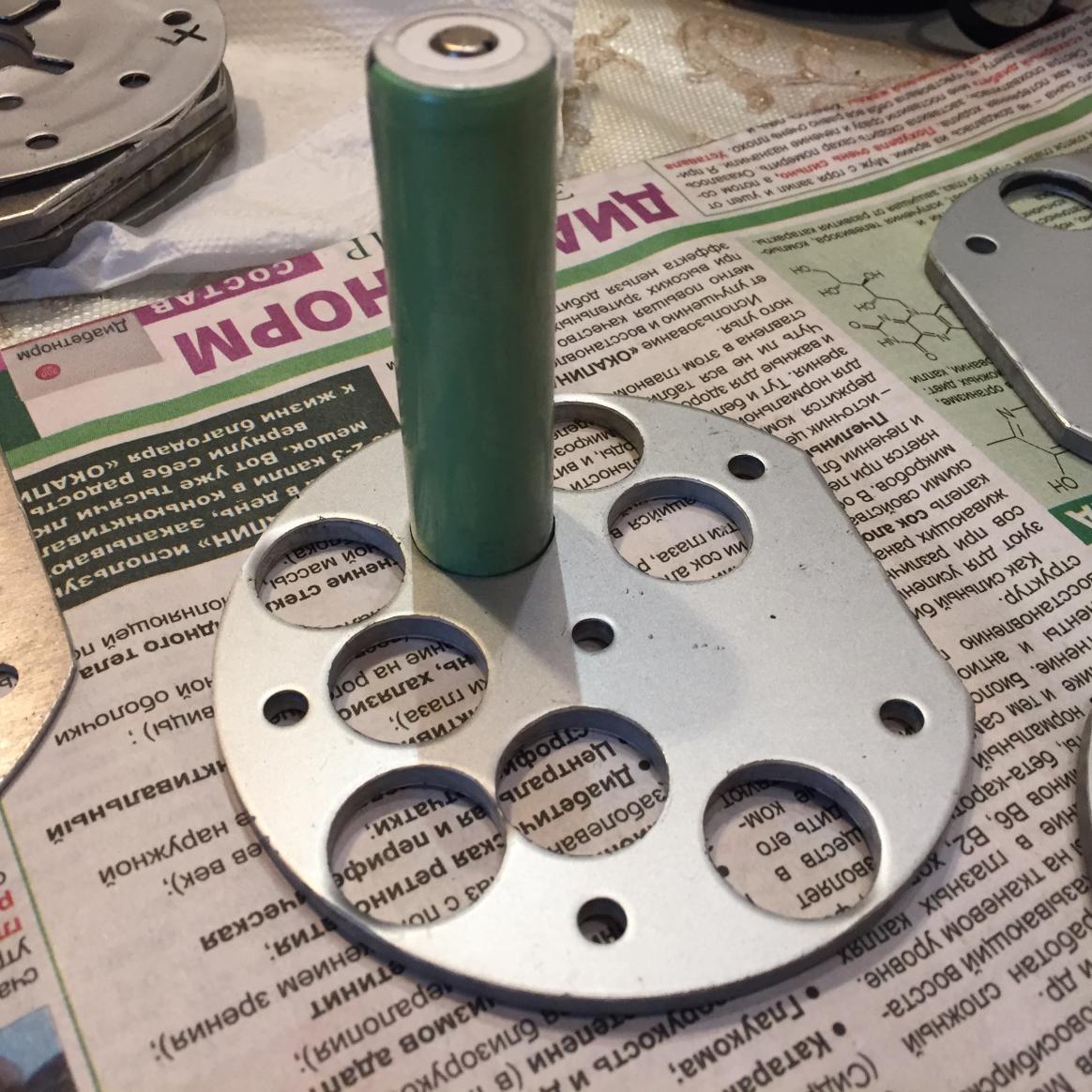

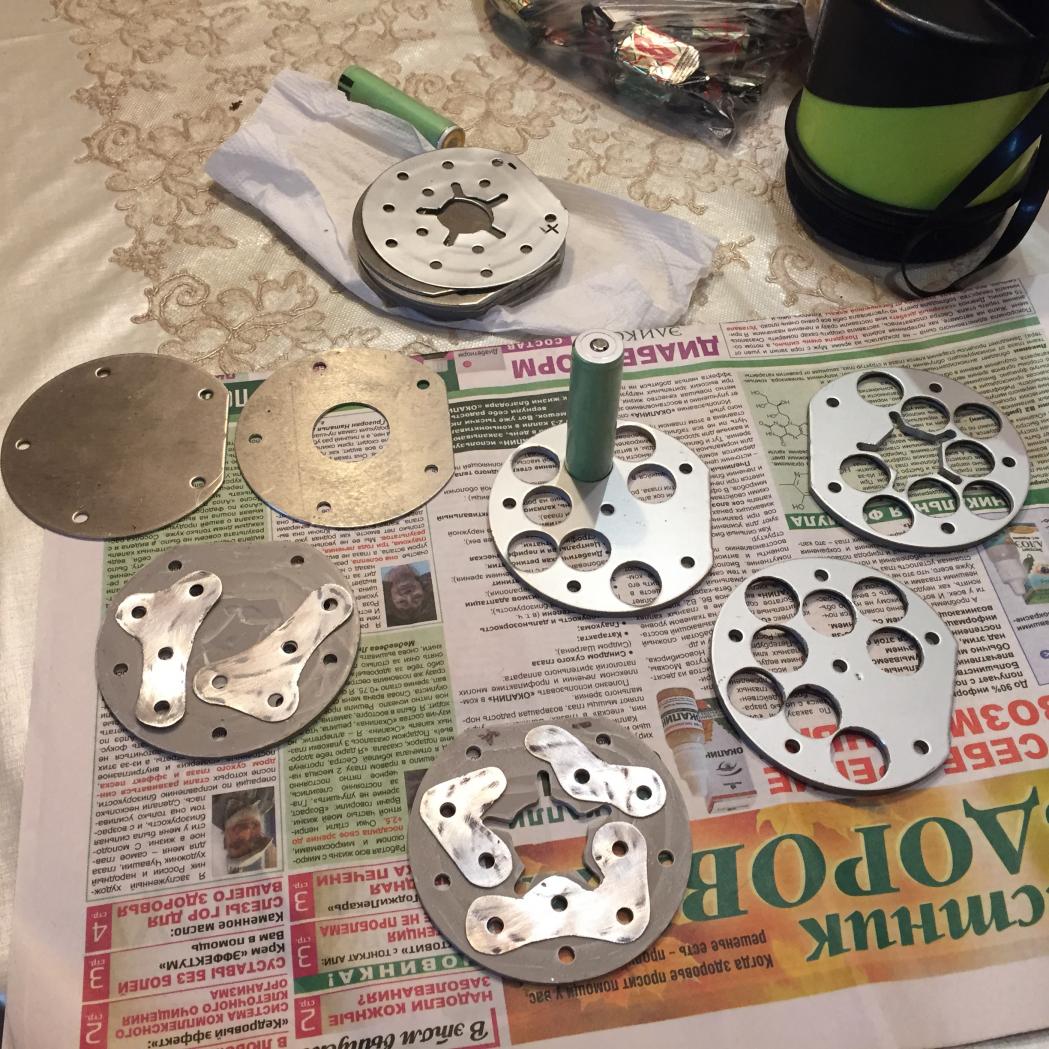

Нарисовал 3д модель, прикинул как и что лезет и изготовил деталь обоймы для акб и пластины для светодиодов.

Сразу оговорюсь, что на первом фото токоведущие пластины не верные, они переделаны.
По материалу изготовления обоймы тоже есть видение что он не совсем подходит. Но это то, что было в наличии на тот момент(халявное, так сказать)

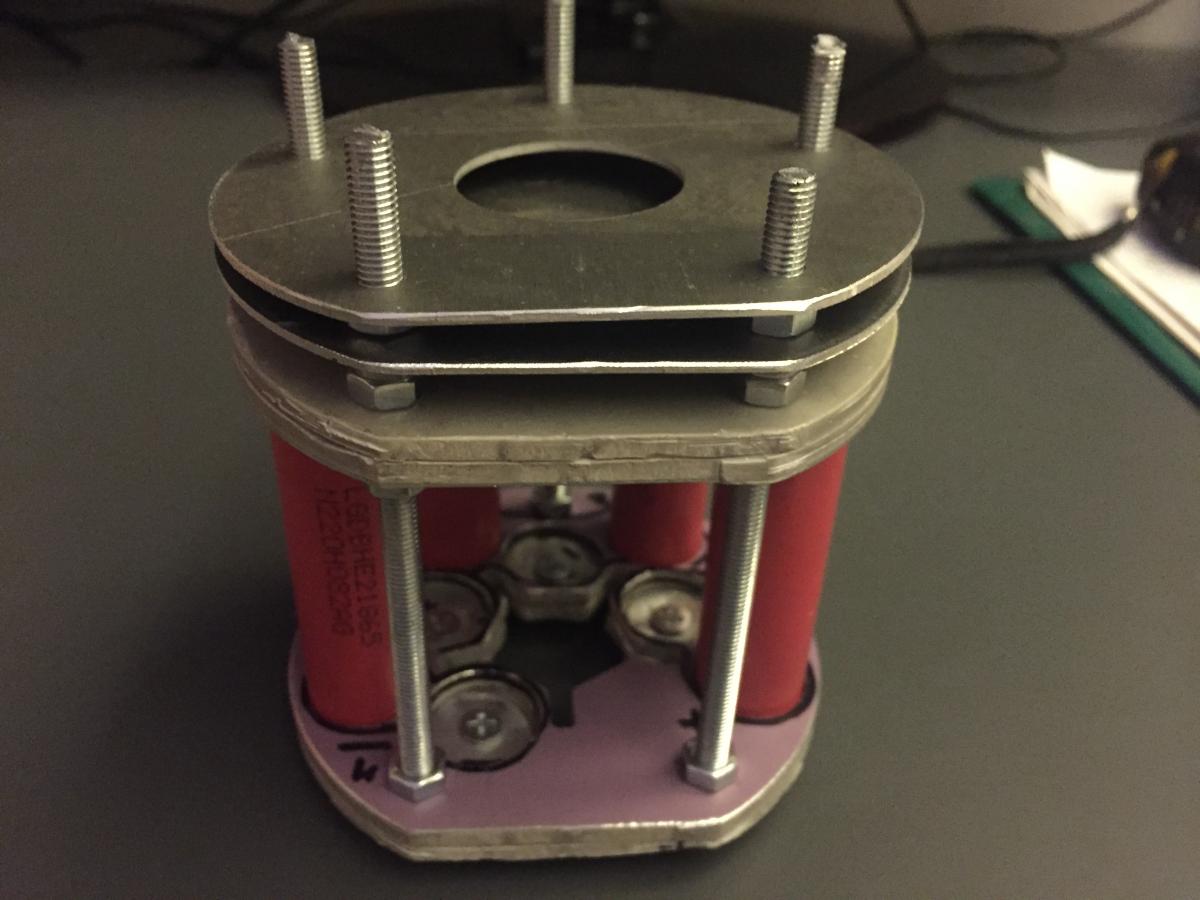

Далее куплена штанга резьбовая, гайки и вот что вышло (фото для понимания того, как оно будет)

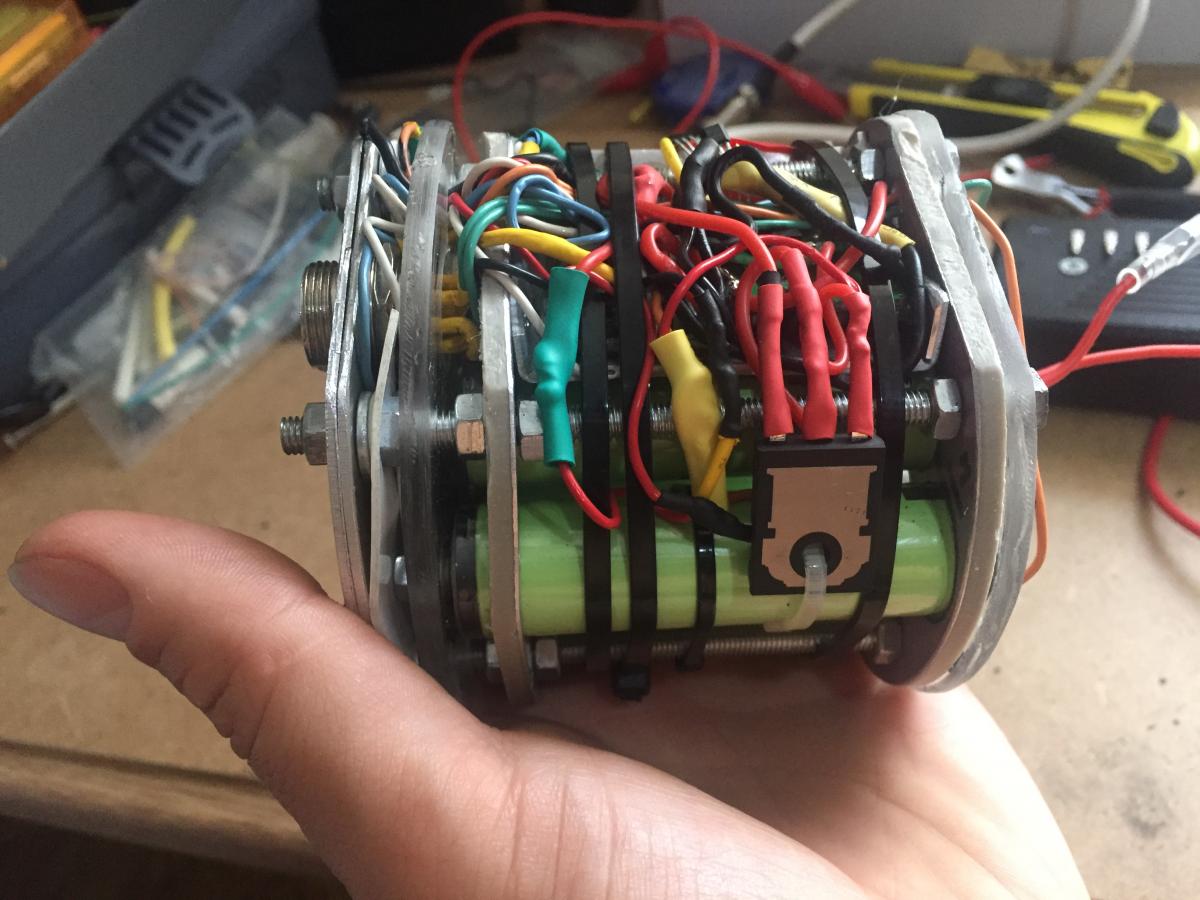

Вот внутренняя часть более менее стала похожа на то, как она выглядит сейчас.

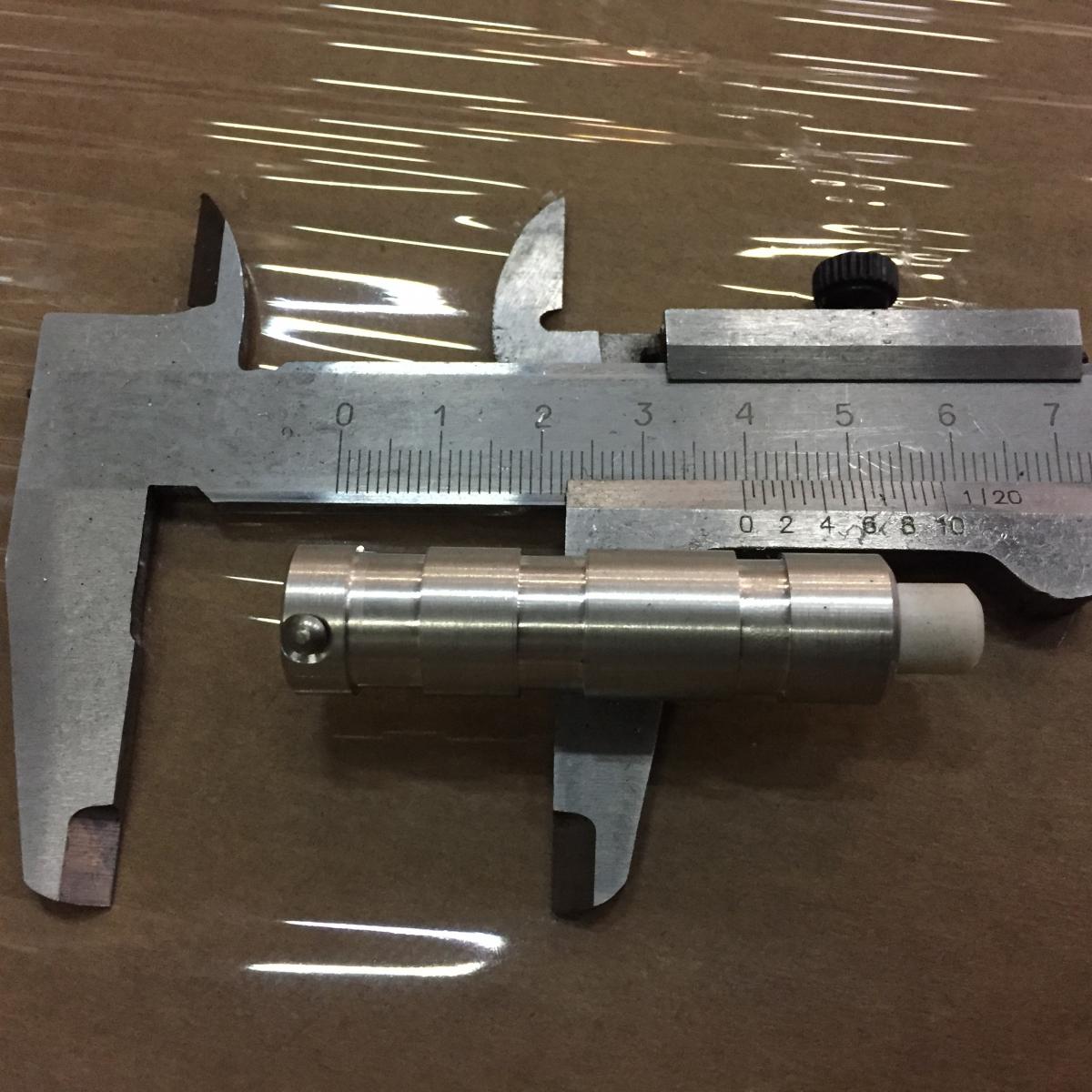

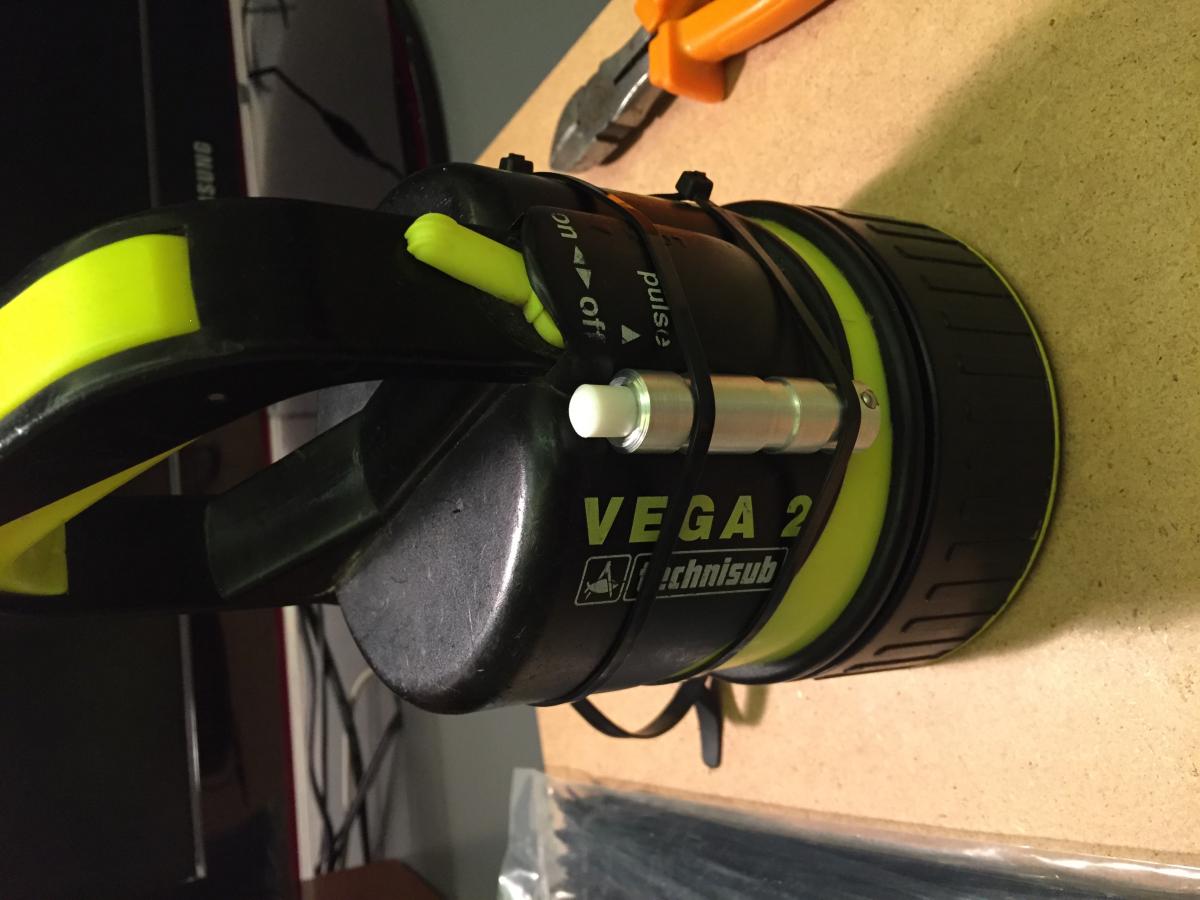

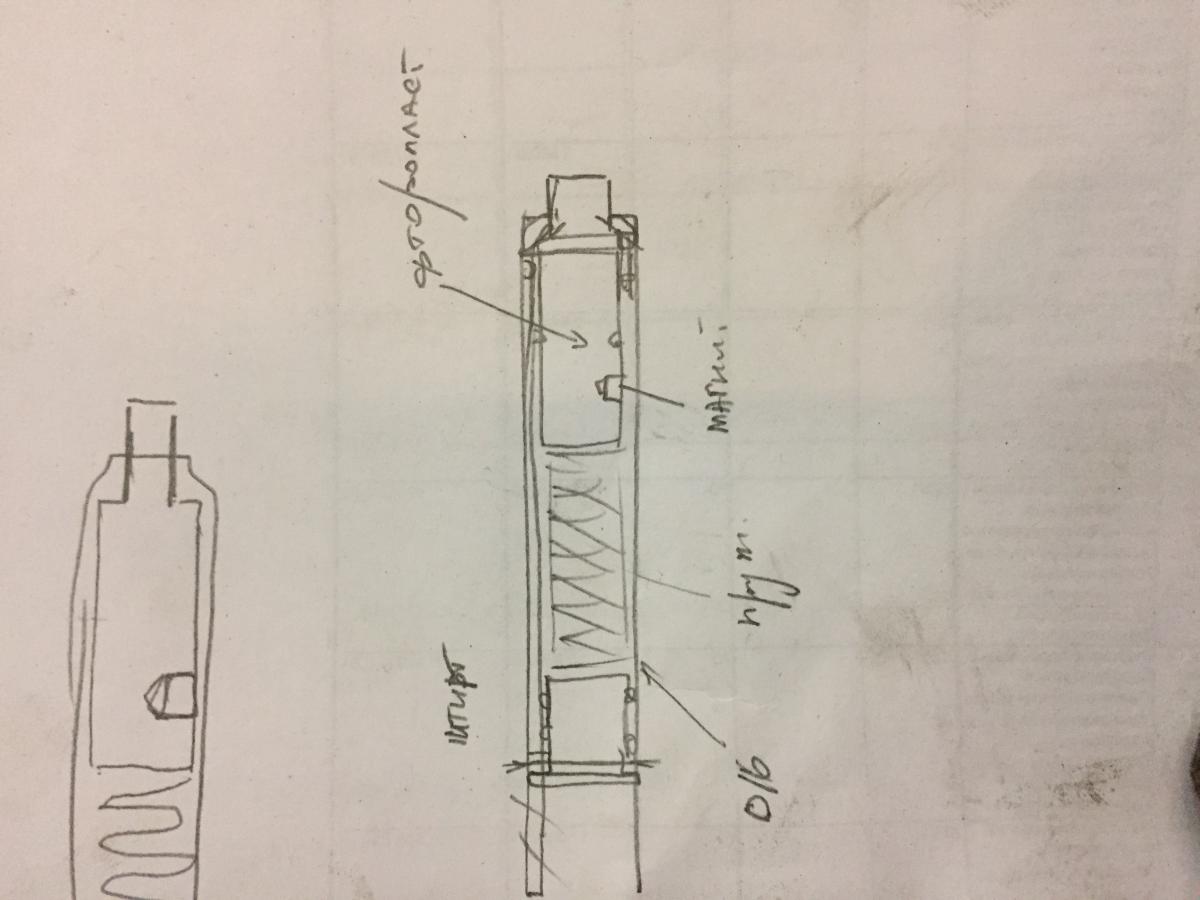

Дальше была важная часть с тем, что добьёт ли магнит через корпус до геркона. Первичные испытания(на имевшемся в хозяйстве герконе) показали положительный эффект, но посылка с бериледа пришла гораздо позднее, пока делались кнопки управления (на фото на фонаре она одна, в итоге их 2)

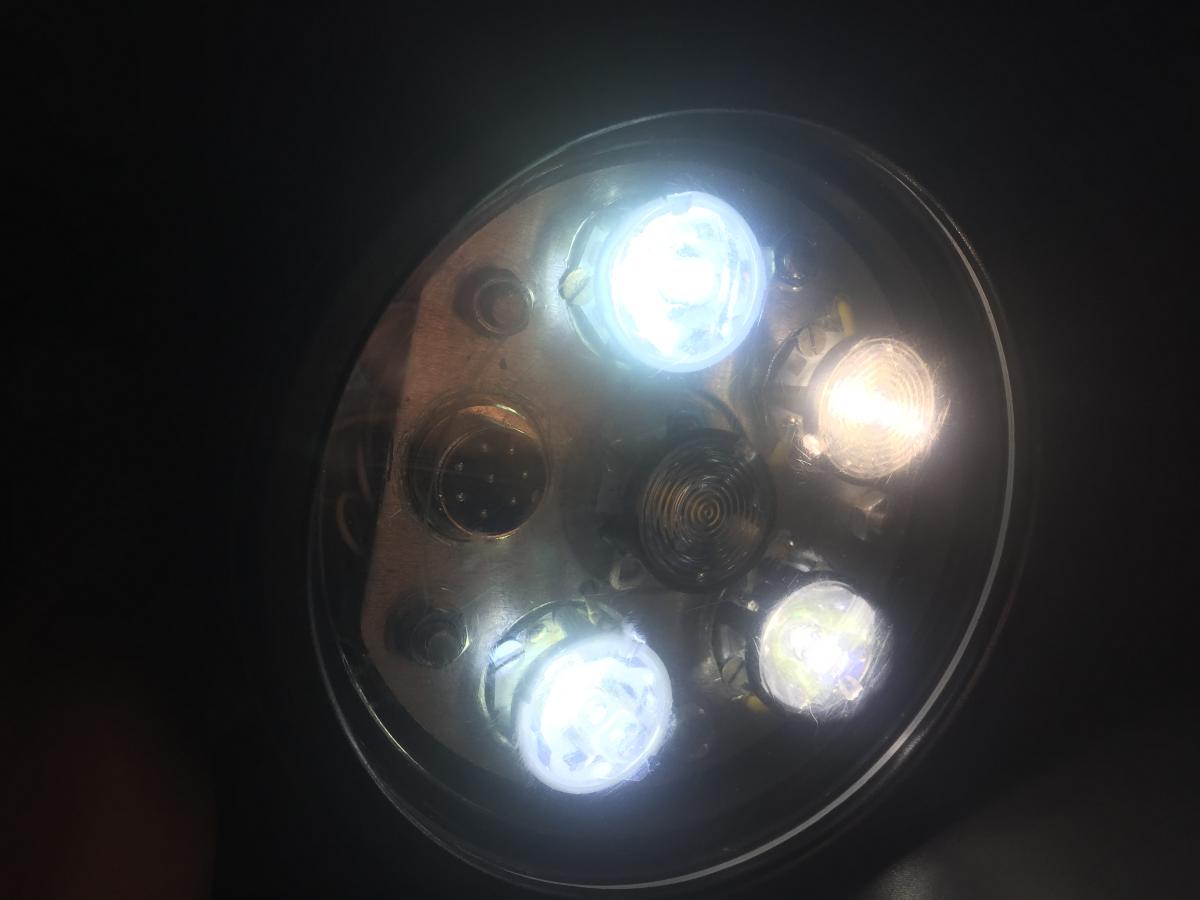

Теперь несколько слов о том, как я хотел видеть свет от фонаря.

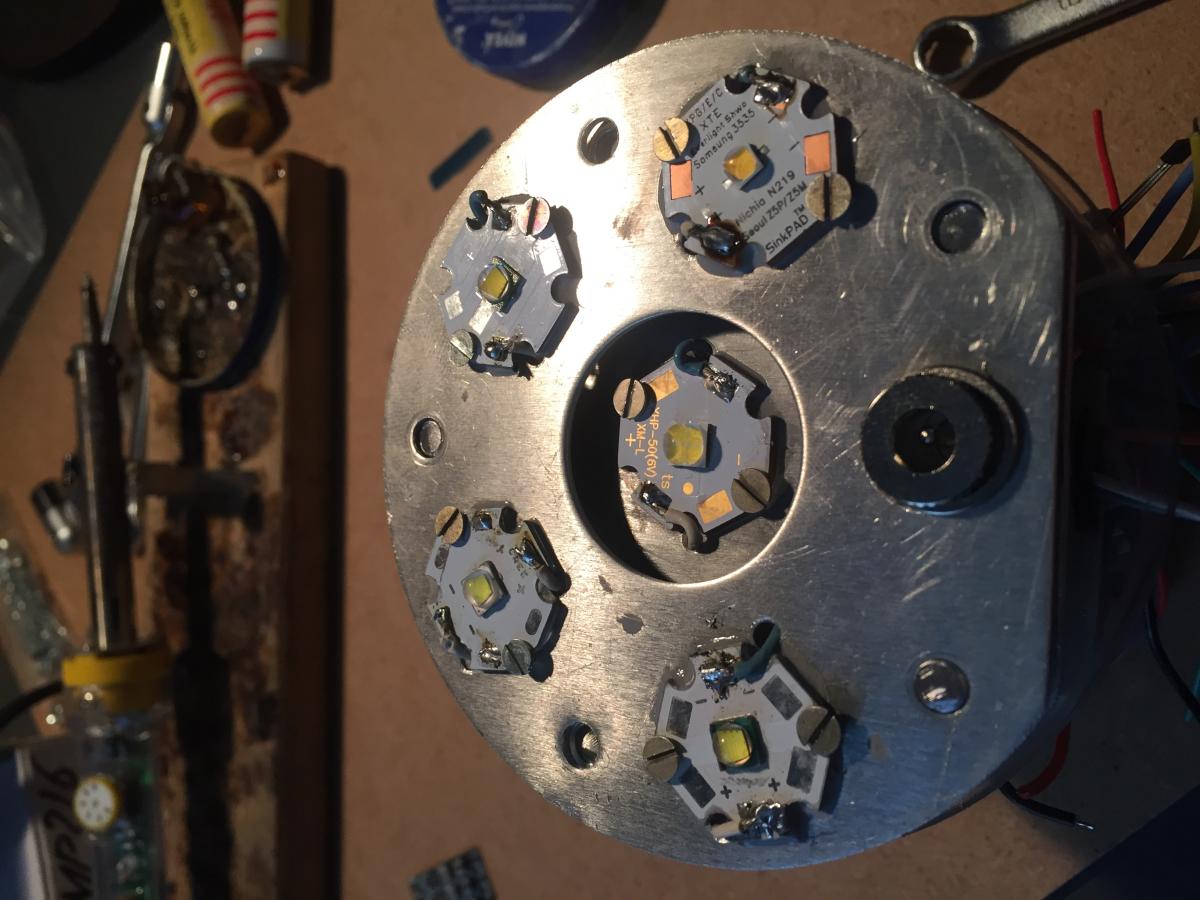

Центр - луч поисковый 30-35град светодиод XHP50
Периферия - 4 XML(XPL) я поставил все, что у меня были (разноцветные от 3000К до 6000К)

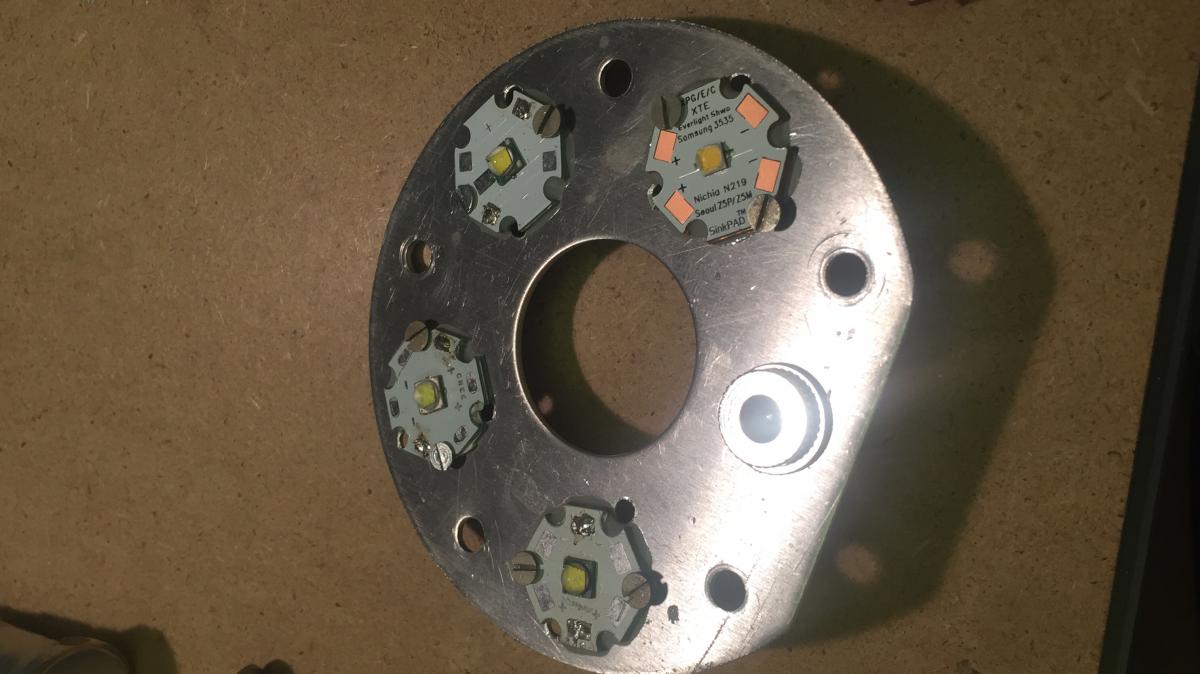

монтаж диодов через термопасту на винты.

Для монтажа драйверов и плат управления изготовил из амг3 пластины и на 3м скотч их прилепил, предварительно все распаяв.

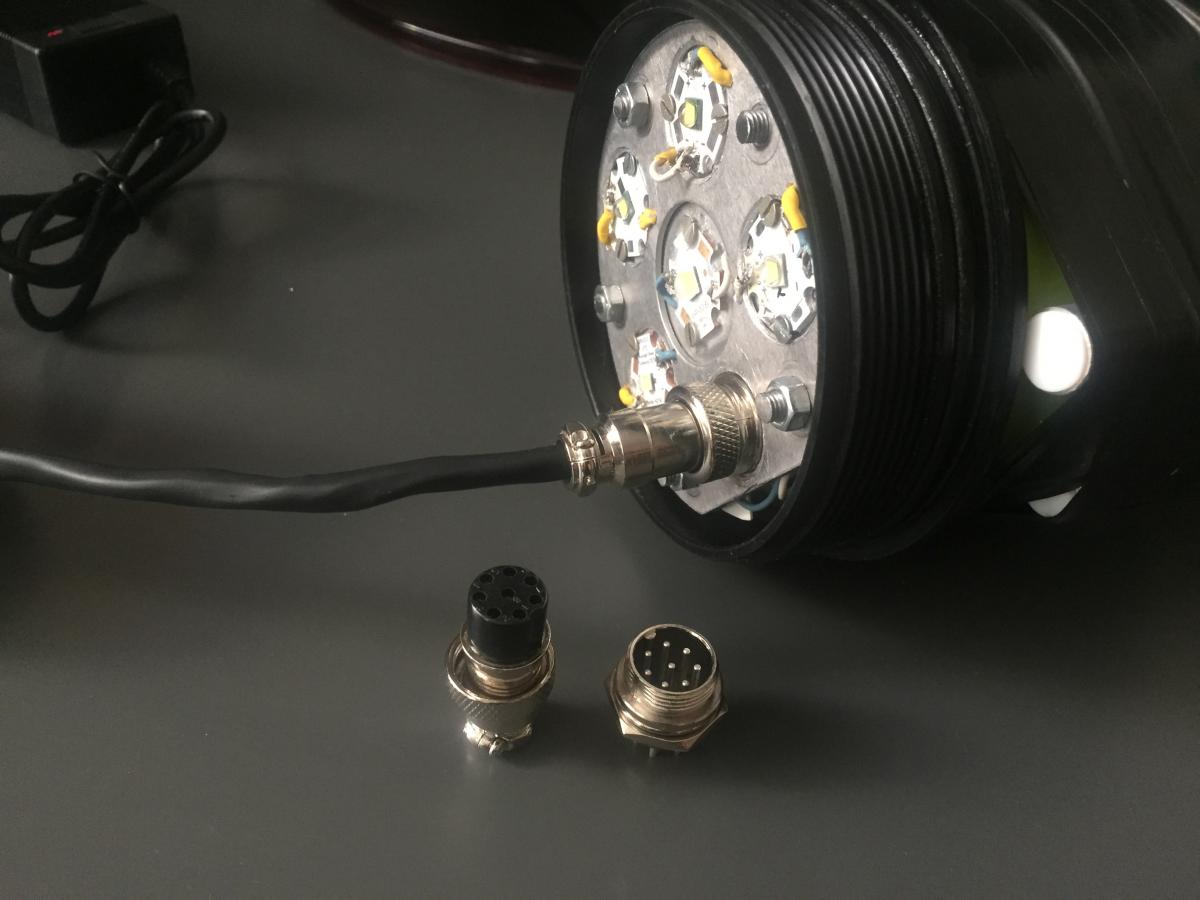

Зарядка фонаря осуществляется от ноутбучной з/у. разъем виден на фото. Для зарядки нужно открутить крышку и присоединить з/у)
Драйвер 1и 2 в максимальном режиме греют все это дело 3А током каждый (18Вт*2=36Вт)
Это не мало, использовать данный фонарь на максимальном режиме можно только при нырковой охоте с выключением на всплытии) А так есть опасения что оно все сварится минут через 10-15. Но я не проверял)
Далее скажу одно, свет мне очень нравится, поживем увидим как оно будет работать по стабильности.
Если говорить о бюджете такого фонаря - он не сложно считается (корпус, главное что бы не тёк, я покупал бу рабочую вегу за 6000 с акб, з/у)
Внутрянка около 6000р(заказ с бериледа без АКБ)
АКБ поставил все что были, дабы не раздувать бюджет проекта. (если заказать500р*8 = 4000р)
Балансиры зарядные+разъемы 500р
Провода, винты, резьбовая штанга, гайки, 3м скотч, термопаста - 500р
Изготовление обоймы(сделали за пару лещей).
Делать на стороне хз сколько выйдет, если делать для 1 фонаря - золотой получится.
Вообщем обошлось мне все в 13к, планирую купить акб однотипные в будущем.
Вот такой проект получился. Всем удачи.
Видеообзор тут, сравнение луча трастфаера 3-диодного(желтый свет) и центрального луча без коллиматора (XHP-50)



[Шилишпер]

ledokol, КРАСАВА!!!! При встрече надо поглядеть, как сие творение светит!)))) Скоро тебе телефон сорвут))) То наконечников наделаешь, теперь мегафонарь собрал))))



[ledokol]

Скоро тебе телефон сорвут

с чего это? Ты думаешь кто то решится повторить? Даже я боюсь повторять, это был вынос мозга - это тут пост на 5 мин чтения, сколько там камней было всяких и опускания рук - оооооО)
Я посмотрел, фонарь брал 28 марта 2016 года. А теперь ты прикинь сколько я "жил" с этим в голове=))

как сие творение светит!

светит хорошо. Даже очень, имхо



[Шилишпер]

сколько я "жил" с этим в голове=))

Я так думаю что идеи апгрейда уже появились...))) Зная твою беспокойную натуру в части что либо строения)))) По виду очень круто получилось!!! Это не носки герметиком в три слоя мазать!!!))))))



[swed177]

Я так думаю что идеи апгрейда уже появились...)))

Даже я боюсь повторять,

" Это только начало пути...и путь этот бесконечен. И сколько потраченного времени и сгоревших диодов...знаешь только ты сам. По поводу перегрева-термореле тебе в помощь. По времени ты прав-примерно через 15 минут будет уже под 100С на колбе-замерено пирометром. Переключение режимов можно сделать конечно более эстетичным, хотя у тебя есть плюс в таком расположении-работа одной рукой, со стороны большого пальца можно поставить или переключение или резистор, хотя был вариант по наклейке направляющих под ползунковое включение режимов в том же месте.



[Igrok]

.. нам бы тут ДВЕ штучки переделать... Вот кто то а ты к сезону подготовился )))!!



[ledokol]

потраченного времени

много, ой много

и сгоревших диодов..

повезло, все остались целы (опыт растет)))

Переключение режимов можно сделать конечно более эстетичным

чё эт вам мой "дюбель межкнопочный" на видео не понравился. Плевал я на эстетику, когда все устаканится бандаж из моего любимого материала - изоленты и все тут.
НА термореле сил и места не хватило. уж больно там все плотно...



[Kapitan51]

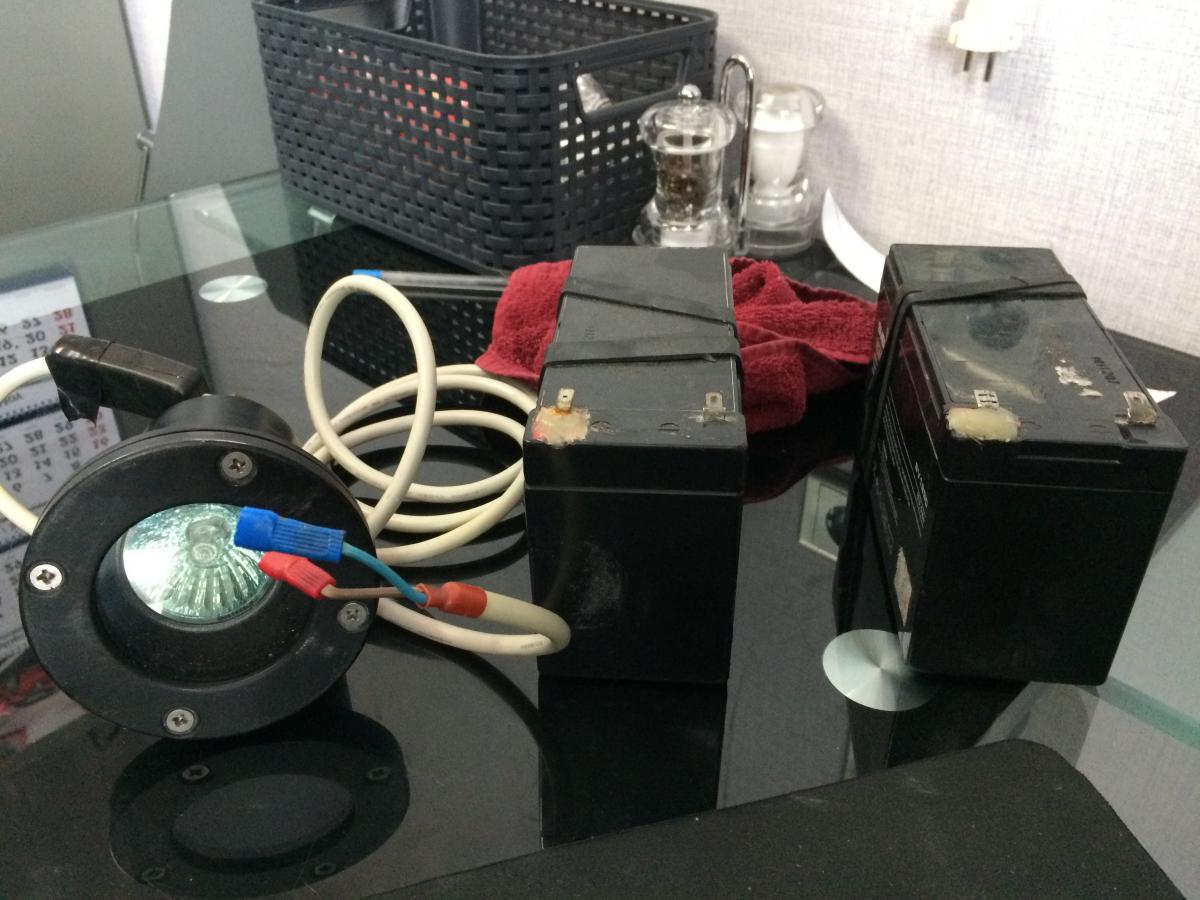

ledokol, Я могу только позавидовать твоему терпению , сам второй фонарь после из хозтоваров))) делал из плекса , нагревал , закручивал вокруг софитки и силиконом всё..... потом купил вот это чудо для подсветки бассейнов из под воды, работал. На этом моё фонарестроение кончилось , терпение не хватает)))) Лампа 35 ватт на 2 часа с аккумом в 9 А.ч. , аккум вместо груза на ремне )))) ТТоварищ с лампой в 50 ватт ходил) , но с аккумом в что то около 18 а.ч., но он в полтора раза больше , я ему предлагал на спину от авто в 55 а.ч. вместо плиты))))



[plastun_spb]

Ледоколище, молодец!! =) Если хошь, позвони или напиши, можно, думаю, быстро и дёшево облегчить твою конструкцию.



[swed177]

ledokol, кнопка по функционалу понравилась хомуты(как установлена-не понравилось). Вопрос-как происходит зарядка?.



[plastun_spb]

Вопрос-как происходит зарядка?.

А вот и ответ:

Зарядка фонаря осуществляется от ноутбучной з/у. разъем виден на фото. Для зарядки нужно открутить крышку и присоединить з/у)



[ledokol]

plastun_spb, да пиши тут, чего уж скрывать. Вдруг кто соберётся делать такое чудо) умельцев то полно) я готов поделиться инфой какая есть. Проект не коммерческий и тайн я не имею. Скажу одно, шёл от начала до конца сам, ничего не смотрел из ранее переделанного



[plastun_spb]

да пиши тут, чего уж скрывать.

В личку написал. Просто вдруг идея не будет иметь смысла, так чего тогда уж.



[димка_СПБ]

Знакомый на Водорезке может много чего напилить если есть кадовский чертёж



[Asat]

Шилишпер,

Это не носки герметиком в три слоя мазать...

но и не яблоки по огородам тырить...)))



[Лебедь]

Молодец! Классный фонарь получился! Я б так не смог, терпения бы не хватило, чё нить расколотил бы)))



[ledokol]

Всем привет. Вчера завершил второй этап переделки фонаря.
Так вот, что нового:
Переделал включение на штатный включатель (он оказался много удобнее моих)
Кнопки используются для выставления режимов/вкл(выкл) групп светодиодов.
Так что теперь выбрал режим, потом просто пользуешься штатным выключателем, фонарь помнит последний предустановленный режим.

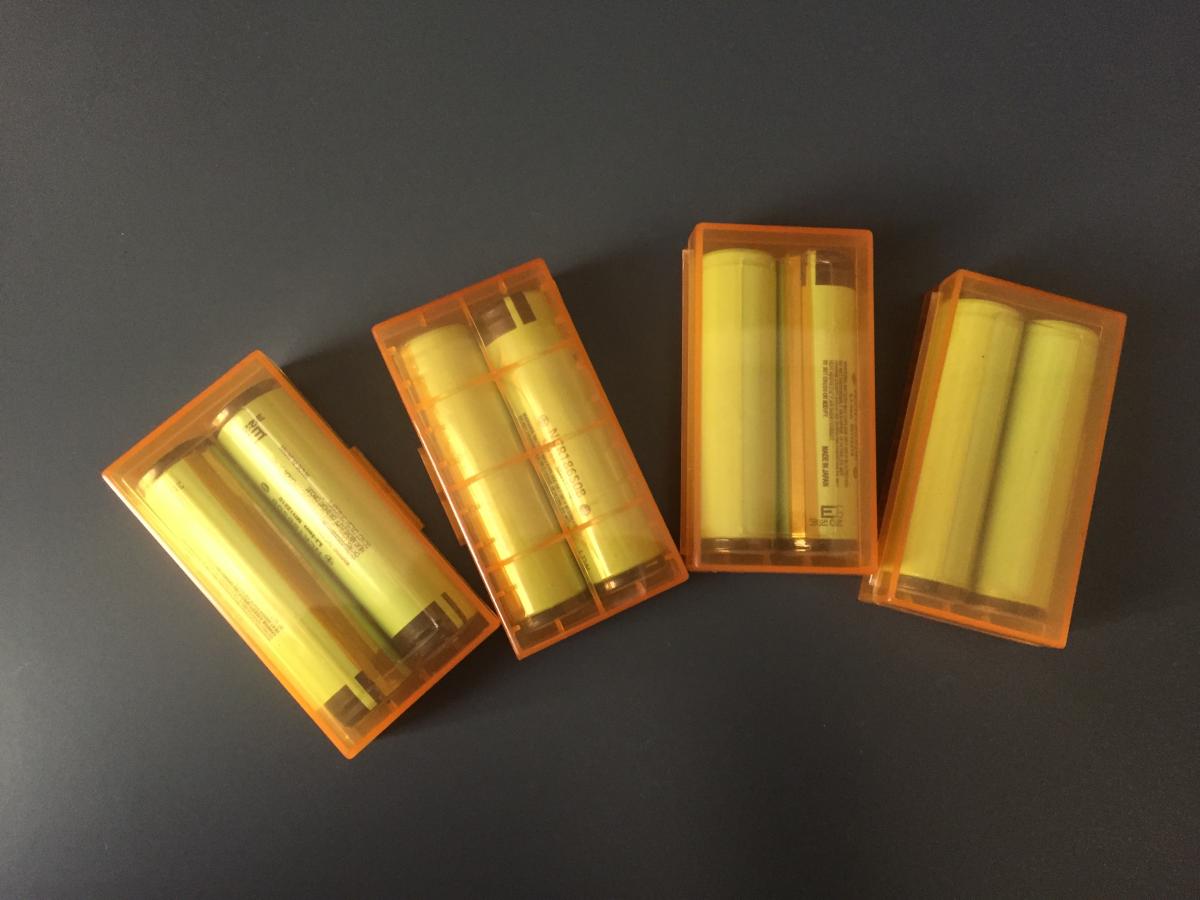

Заменил АКБ на панасы 3400 * 8шт

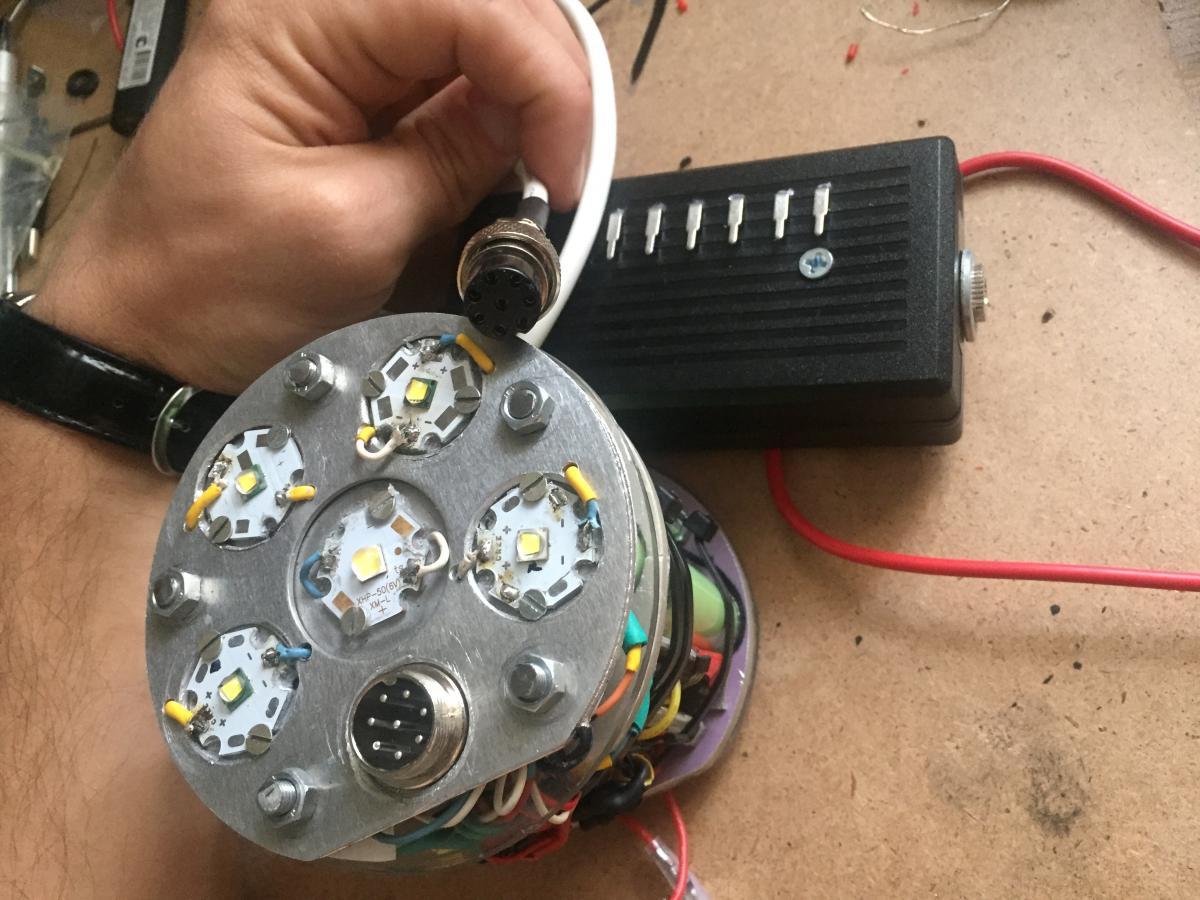

Переделал зарядное, вынес платы балансировки в отдельный корпус

В этом же корпусе сделал выводы для быстрой проверки тестером заряда на каждой банке по отдельности.

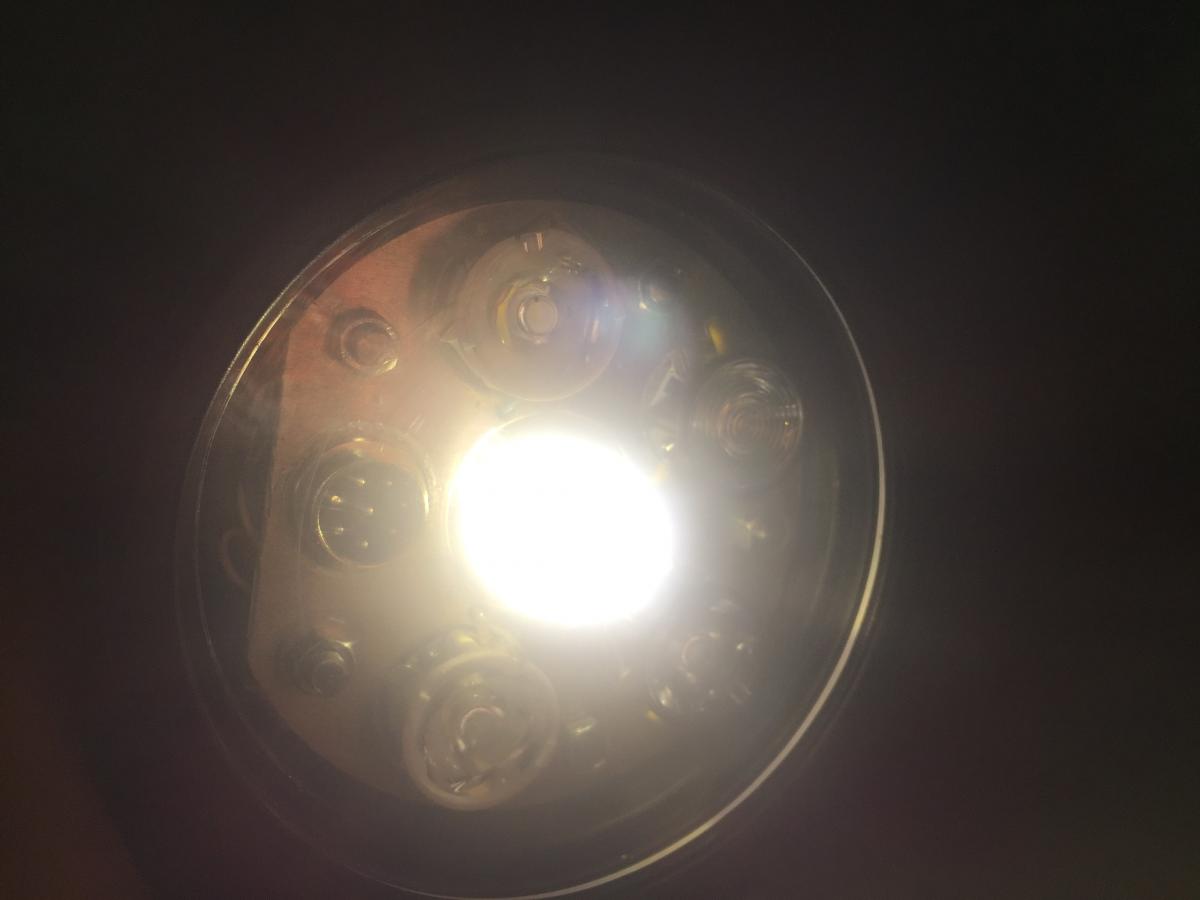

На все диоды поставил акриловые линзы для фокусировки светового потока.
Пока все =)



[Saranchanin]

Лёша, классно! И идея и реализация. А чисто теоретически сколько бы могло это стоить? Вместе с работой.
П.с. Здорово когда у человека руки правильно растут. Не то что у меня. Как не сяду - всё на руки получается)))



[ledokol]

А чисто теоретически

чисто теоретически я могу тебе сказать сколько в нем комплектующих и за что куплено.
18650-8шт.*500р=4000р
диод 50/4Xml+линзы+драйвера, платы упр.+провода=5000р
Разъем/платы зарядки/ зарядное 4s 3A=2500р
Кнопки я точил сам, сколько возьмет токарь хз.
Пластины обоймы/подложки теплоотводящие тоже самое - сделаны из подручных средств.
Чуть не забыл - сама ВЕГА стоила 6000р
вообще данный проект понес от меня затрат по комплектующим - 17500р (с учетом донора) а так 11500-стоимость деталей на вставку(без токарки и раскроя деталей обоймы)
Не посчитал всякие мелочи типа термопасты/винтиков крепления диодов, термоусадки, блока з/у, резьбовых штанг.
Короче он с...бака дорогой вышел. Меня одно подмывало - дойти до конца!
Сейчас полевые испытания провожу, если все устаканится, можно подумать как это упростить по работе. За такие деньги очередь то не соберется. Альтернативы то на похожих диодах полно в поднебесной...



[Saranchanin]

Как прошли полевые испытания? Очень интересно... В сравнении с галогенкой на 20w.
Брал на пару заплывов Вегу у товарища. Прошел на выходных по самой интересной реке Б. приозерского р-на со своим D170. Понял что Вега вещь ибо выручает , когда от камней и пр. препятствий надо отталкнуться на течении. D170 в этом плане хлипковат.
П.с. Мне с орловской губернии идет Вега с зарядкой и 6 акк. За 6 сторговались. Посмотрю как с лампой, а потом может тоже решусь уйти в диодное освещение
