ОХОТНИЧЬИ ТИРЫ ДЛЯ СТРЕЛЬБЫ ПО "БЕГУЩЕМУ

ОЛЕНЮ"

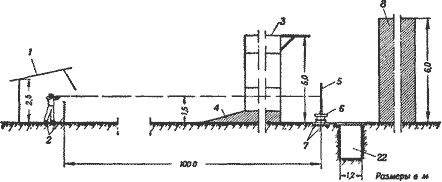

Рис 369. Схематический чертеж продольного разреза стрельбища (тира) для стрельбы по "бегущему оленю":
/ - будка (навес) для стрелкового места, 2 - стрелковое место, 3 - вал-ограничитель; 4 - барьер из земли, 5 - щит для мишени, 6 - тележка, 7 - рельсовый путь, 8 - вал-пулеулавливатель; 22 - траншея (подземный ход сообщения)

Тиры для стрельбы по движущимся мишеням пулей появились не более 50-60 лет назад.
Впервые такие устройства были созданы в армейских частях для обучения солдат искусству стрельбы по движущимся целям, по так называемому перебежчику.
Искусство меткой и быстрой стрельбы по движущимся и появляющимся на короткое время целям приобрело огромное значение в годы первой империалистической войны (1914- 1918 гг. ). Оно было обусловлено техникой ведения боя. Нужно иметь в виду, что в те годы все армии отказались от сплошных построений и перешли к строю стрелковых цепей, которые совершали свое продвижение главным образом короткими и стремительными перебежками отдельных групп и бойцов.
Поле боя стало "безлюдным". При таких условиях появилась необходимость в специальной подготовке сначала отдельных сверхметких и искусных стрелков (снайперов), способных выводить из строя наиболее важные цели (офицеров, наблюдателей, пулеметчиков и т. д. ), а впоследствии и всей солдатской массы современных армий.

Таким образом, с совершенствованием средств борьбы и тактических приемов ведения боя появилась жизненная необходимость серьезно готовить людской состав армий для ведения меткого огня по движущимся целям. Все большее и большее значение стали приобретать и тиры, оборудованные движущимися мишенями.
Спортивная охота всегда имела дело именно с движущимися целями
Не случайно развивалась спортивная стрельба по голубям, а затем и по "летающим" мишеням (тарелочкам) из дробового ружья.
Но на охоте приходится встречаться не только с птицами, а и с различными копытными животными и хищным зверем, стрельба дробью в которых малоэффективна.
Если учесть еще и то, что зверь становится все более сторожким и не допускает к себе охотника на близкую дистанцию, то, естественно, искусство меткой стрельбы пулей приобретает особое значение и для охотников-спортсменов.
А если учесть прикладное значение меткой стрельбы пулей по движущимся целям и оценить роль охотников в деле защиты Родины от посягательств врага, то станет совершенно очевидной необходимость готовить метких стрелков-спортсменов в соответствующих тирах. И чем шире, чем организованнее будет идти эта подготовка, тем более массовым будет стрелковый спорт в нашей стране.
К сожалению, этому чрезвычайно важному виду спорта у нас не уделялось должного внимания. А потому и оборудование, и устройство специальных тиров ранее носило случайный характер.
Только после Великой Отечественной войны наметился некоторый сдвиг в этом направлении.
И особенно это заметно в последние два-три года.
В 1952 г. Комитет по делам физической культуры и спорта ввел в программу как обязательный вид стрельбы на всесоюзных стрелково-стендовых соревнованиях стрельбу по "бегущему оленю". Таким образом, в г. Омске (где проводилось всесоюзное соревнование спортсменов-охотников в 1952 г. ) и была сделана первая серьезная попытка усовершенствовать и освоить соответствующий стрелковый тир.
Такой тир показан на рис. 369-372.

Рис 370 План стрельбища (тира) для стрельбы по "бегущему оленю": / - будка (навес): 2 - стрелковое место, 3 - вал-ограничитель; 4 - барьер; 5 - щит для мишени; 6 - тележка, 7 - рельсовый путь; 8 -- вал-пулеулавливатель; 9 - скамьи для стрелков и зрителей, 12 - старший судья, 13 - судья-секретарь; 14 - стол /5- подставка (столик) для патронов; 16 - пирамида для оружия; 17 - главный судья, 18 - стол; 19 - ящик с патронами; 20 - ограда, 21 - барьер (ограничитель стрелковой дистанции); 22 - траншея (подземный ход сообщения)
Рис. 371. Вид стрельбища со стрелкового места на линию мишеней: 3 - вал-ограничнтель; 4 - земляной вал барьер, 5 - мишень "бегущий олень"; 8 - вал-пулеулавливатель; 10 - демонстрационные щиты для показа результатов стрельбы
Рис. 372. Вид стрельбища со стороны мишеней: 1 - будка (навес) для стрелкового места; 3 - вал-ограничитель; 4 - земляной вал-барьер; 5 - щит для мишени; б - тележка; 7 - рельсовый путь (наклонная часть); 10 - демонстрационные щиты; 11- скамейки для обслуживающего персонала и судей.
Рис. 373. Тележка для мишени и ее части: 1- рама из труб; 2 - гнездо для установки стойки мишени;. 3 - колесо-каток с ребордами; 4 - металлическая косынка, скрепляющая ходовую часть с рамой; б - ось; 6 - горловины для засыпки песка, 7 - крепежные распорки из угольников; 8 - крючки для подъема тележки; 9 - защелки гнезда для уста-новки стойки мишени; 10 - ось гнезд
Рис. 374. Схема подъемно-пускового устройства для тележки с мишенью "бегущий олень": 1 - колесо тележки; 2 - ось, 3 - защелка; 4 - рельс; 5 - ограничитель подъема тележки; 6 - пусковой рычаг; 7 - натяжной ролик; 8 - опорные ролики; 9 - трос или цепь; 10 - катки-защелки; 11 - рельс для тележки-защелки



ОПИСАНИЕ ОТДЕЛЬНЫХ ЧАСТЕЙ ТИРА



Наиболее существенными элементами стрелкового тира являются: 1) рельсовый путь, 2) тележка, 3) вал-ограничитель, 4) вал-пуле-улавливатель, 5) блиндаж и 6) мишень.



1. РЕЛЬСОВЫЙ ПУТЬ



Он состоит из трех частей: а) горизонтальной части длиной 27 м, б) правой наклонной части и в) левой наклонной части, из которых каждая равна 15 м.
Рельсовый путь устраивается так же, как для заводских узкоколеек.
Внутреннее расстояние между головками рельсов - 0, 6 м. Горизонтальная часть пути укладывается на шпалы в траншее глубиной 40-50 см. Такое углубление необходимо для того, чтобы предохранить тележку от попадания в нее пуль при стрельбе.
Горизонтальная часть рельсового пути должна сопрягаться с боковыми наклонными частями по очень плавной кривой большого радиуса.
Угол наклона обеих наклонных частей пути равен 11°.
В высших точках наклонных частей пути (в 12, 5 м от горизонтальной части) должны быть предусмотрены стопорно-пусковые устройства, чтобы удерживать тележку на месте и пускать ее по команде.
Такие же устройства надо предусмотреть и в средней части наклонных частей рельсового пути, чтобы предупредить самооткат при набеге тележки на наклонную плоскость, когда она пускается с противоположной стороны.
Наклонные части рельсового пути устанавливаются на деревянных или железобетонных наклонных эстакадах, обнесенных перилами.



2. ТЕЛЕЖКА



Тележка - основная подвижная деталь оборудования тира; она служит для установки и перемещения мишени "бегущий олень". От того, как тщательно изготовлена тележка, зависит успех работы тира во время его эксплуатации.
На рис. 373 показаны основные части тележки. / - труба-рама диаметром 102 мм; 2 - гнездо для установки стойки мишени, укрепляемое на шарнире в средней части тележки; 3 - колесо-каток с ребордами, диаметром 0, 2 м (обязательно устанавливается на шариковых подшипниках); 4 - металлическая косынка, скрепляющая ходовую часть с рамой тележки; 5 - ось; 6 - горловины для засыпки песка при регулировке веса
тележки; 7 - крепежные распорки из угольников; 8 - крючки для подъема тележки по наклонной плоскости при помощи троса и ворота (лебедки) и для удержания тележки в исходном положении при прекращении стрельбы и длительных ее перерывах; 9 - защелки гнезд для установки стойки мишени; 10 - ось гнезд для установки стойки мишени.
Конструктивно тележка представляет собой сварную конструкцию из труб и угольников.
Вес тележки должен быть не менее 150 кг. Регулируется вес засыпкой песка в трубчатую раму и укладкой камней или металлического лома в корпус тележки.



3. ВАЛ-ОГРАНИЧИТЕЛЬ



Вал служит для укрытия: а) обслуживающего персонала от поражения случайными выстрелами; б) мишени в местах ее разбега; в) тележки от поражения пулями и г) для обеспечения условий стрельбы, т. е. для показа мишени в зоне обстрела (длиной 23 м) в течение 4 сек.
Вал-ограничитель устраивается деревянно-земляной или железобетонный с земляным покрытием. В первом случае толщина его должна быть не менее 3 м, чтобы обеспечить полную безопасность работы за валом.
Верхняя часть вала-ограничителя имеет своеобразное очертание. Так, например, в той части, где тележка с мишенью находится перед пуском, этот вал носит название блиндажа и имеет на
протяжении 9 м прямолинейное очертание, параллельное горизонту.
На протяжении всего этого участка вала устраивается ниша (навес), выступающая в сторону рельсов на 1 м. Ниша покрывается срубом и засыпается землей (желательна установка брони).
Делается это для предохранения обслуживающего персонала от рикошетов и осколков при случайных выстрелах в эту часть вала. Кроме того, ниша укрывает обслуживающий персонал от непогоды.
Высота этой части вала должна быть равна 5, 0 м.
Над этим же участком вала, на двух смежных
столбах противоположной части эстакады, устанавливается щит с изображением оленя, служащий для показа попаданий.
Несколько ближе к середине, на протяжении 8 м, вал снижается соответственно наклону рельсового пути с таким расчетом, чтобы на всем этом участке движения мишени стрелку были видны только рога оленя.
Высота вала зависит от высоты тележки, конфигурации рельсового пути, высоты самой мишени и устройства, которым она крепится к тележке.
Высота этого участка вала устанавливается практическим путем, когда рельсовый путь уже установлен, а тележка и мишени изготовлены.
В средней части вал на протяжении 23 м снижается до уровня ног "бегущего оленя" и носит
название барьера. За этим барьером должны быть укрыты от прямого попадания пуль тележка, а также и крепления мишени к ней.
Верхняя кромка барьера представляет собой прямую линию.
Последующая часть вала-ограничителя имеет такие же очертания и устройство, как и начальная его часть.
Чтобы смена обслуживающего персонала и судейского состава могла происходить без прекращения стрельбы, то сбоку, вдоль стрельбища, к линии мишени следует устроить ходы сообщения.
Боковые части линии мишени между валом-ограничителем и пулеулавливателем нужно зашить досками, чтобы уменьшить влияние продольного ветра.



4. БЛИНДАЖ



Блиндаж является составной частью вала-ограничителя и уже описан выше. Как было сказано, он на протяжении 9 м имеет прямолинейное очертание.



5. ВАЛ-ПУЛЕУЛАВЛИВАТЕЛЬ



Этот вал служит для перехвата пуль, поразивших мишень или летящих по неправильному направлению после рикошета.
Оборудование его необходимо в тех случаях, когда тир устраивается не на полигонах, где обеспечена безопасность стрельбы на предельную дальность полета пули.
В таком случае весь тир необходимо располагать или ниже уровня земли (в глубоком овраге) и устраивать траверсы, перехватывающие пули от случайных выстрелов и рикошетов, или же в специально построенных закрытых помещениях.
Толщина и высота вала-пулеулавливателя должна быть не менее 6 м, если не устанавливается специальная броневая плита.



6. МИШЕНЬ



Рис. 375. Мишень и демонстрационный щит: 1- мишень - профиль "бегущего оленя", 2 - съемные номера для показа достоинства каждого выстрела (номер серии и сумма очков тоже съемные); 3 - отверстия для подвески номеров

Мишень представляет собой профиль взрослого бегущего оленя и соответственно окрашена. Изготовляется она из бумаги стандартных размеров; на мишени указываются зоны, за поражение которых присуждается определенное число очков.
Необходимые размеры стандартной мишени публикуются в правилах стрельбы по стрелково-стендовому спорту, выпускаемых Комитетом по физической культуре и спорту при Совете Министров СССР.
Бумажная мишень наклеивается на фанерный щит, соответствующий форме и размерам мишени.
В средней части щита прибивается деревянная стойка, с помощью которой мишень крепится на тележке.
Примерные габариты мишени: высота от основания копыт до крайних точек рогов - около 160 см, а длина от носа до основания хвоста - около 200 см.
Тележка и смонтированная на ней мишень, будучи поднятыми на некоторую высоту (в нашем расчете на 2, 86 м) и освобожденными от стопорного механизма, скатываются по наклонной плоскости под действием силы тяжести (более точно - под действием силы земного притяжения).
Указанная сила тяжести разлагается на два направления. Одна ее часть (большая) образует силу, которая действует перпендикулярно к наклонной плоскости и создает трение в подшипниках и давление на рельсовый путь (она для движения тележки пользы не приносит). Вторая
Движение по горизонтальной части происходит по инерции, равномерно-замедленно, так как живая сила тележки, приобретенная ею при скатывании с наклонной части пути, растрачивается на преодоление силы трения и сопротивления воздуха.
Из. опыта устройства тира для стрельбы по "бегущему оленю" в г. Омске падение скорости движения тележки по горизонтальной части пути часть силы тяжести (меньшая) действует вдоль (параллельно) наклонной плоскости вниз, образуя так называемую силу тяги тележки.

Рис. 376. Основные габаритные размеры стрельбища по "бегущему оленю" (для боевой винтовки)
Рис. 377. Основные габаритные размеры стрельбища по "бегущему оленю" (для мелкокалиберной винтовки)

В результате действия силы тяги тележка, обладающая неизменной массой, начинает двигаться, все увеличивая скорость движения.
Ускорение и скорость движения тележки достигают своей максимальной величины в точке перехода наклонной плоскости в горизонтальную. Здесь действие силы тяги прекращается, так как она становится перпендикулярной к горизонтальной плоскости пути и увеличивает давление в подшипниках и на рельсы. А вместе с этим давлением возрастает и трение, тормозящее движение тележки.
Таким образом, тележка с мишенью движется по наклонной части рельсового пути равномерно-ускоренно.
практического значения не имело; средняя скорость 5, 75 м/сек была соблюдена, и мишень проходила дистанцию 23 м в 4 сек., что и требовалось существующими правилами для этого вида соревнований.
В заключение следует отметить, что торможение при накате тележки на противоположную наклонную часть идет значительно интенсивней, так как при подъеме повторяется разложение силы тяжести по двум указанным выше направлениям, но сила тяги в этом случае уже отсутствует.
Более того, появляется сила тормозящая, равная и прямо противоположная прежней силе тяги.
Силы сопротивления воздуха и трения остаются прежними.
