Стрелково-охотничьи стрельбища



УСТРОЙСТВО И ОБОРУДОВАНИЕ



Стрелково - стендовый спорт является школой для начинающего охотника. Занятия охотой не следует отделять от упражнений по стендовой стрельбе. Они призваны дополнять друг друга и составлять содержание стрелково-охотничьего спорта.

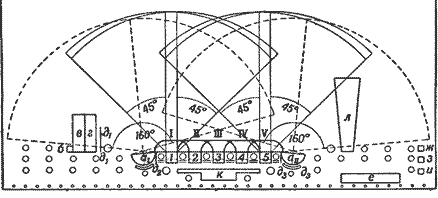

Рис. 324. Стрельбище первой группы: 1, 2, 3, 4 и 5-траншейные стенды: а1 и a2- круглые стенды;I, II, III, IV и V - льготные зоны стрелковых площадок траншейного стенда; б - пристрелочная станция; в - пристрелочный тир; г - малокалиберный тир; d1 д2 д3 - предохранительные заборы; е - стоянка автомашин; ж- тарелочная мастерская; з - хозсклад; и - гараж; к - павильон; кружки - деревья, кустарники и цветы; л - тир для стрельбы по "бегущему оленю"

Стрелково-охотничий спорт именно как массовый, народный вид спорта возник лишь в советское время. Декрет о сроках охоты, подписанный В. И. Лениным, и приказы об охоте и организации охотничьих коллективов при воинских частях, изданные М. В. Фрунзе и К. Е. Ворошиловым, положили начало развитию стрелко-во-охотничьего спорта в нашей стране.
Этот вид спорта имеет огромное значение. Он воспитывает в спортсмене силу, выносливость, ловкость, смелость, находчивость, умение ориентироваться в любой обстановке, товарищескую солидарность и укрепляет здоровье. В сочетании с подготовкой по комплексу ГТО стрелково-охотничий спорт является прекрасной школой всестороннего физического воспитания и подготовки граждан СССР к социалистическому труду и обороне Родины.
Разумеется, физкультурные организации обязаны всемерно развивать стрелково-охотничий спорт, вести систематическое обучение стрельбе, проводить массовые соревнования, строить и оборудовать для этой цели стрелково-охотничьи стрельбища.
Стрелково-охотничьи стрельбища служат для обучения стрельбе в лёт и для проведения соревнований.

Рис. 326. Комбинированный стенд (траншейный и круглый) и его размеры. Стрелковые площадки траншейного и круглого стендов должны быть устроены в одной плоскости (на одном уровне)
Рис. 325. Стрельбище второй группы:
/ - траншейный стенд; 2 - круглый стенд, 3 - павильон и веранда, 4 - мастерская тарелочек; 5 - хозсклад; 6 - пристрелочная станция; 7 - пристрелочный тир; 8 - малокалиберный тир, кружки - деревья, кустарники и цветы; / - льготная зона стрелка

Устройство этих стрельбищ должно отвечать всем условиям обучения охотников стрельбе по движущимся целям дробью и пулей и соответствовать требованиям проведения соревнований.
Для стрелково-охотничьего стрельбища отводится участок земли, оборудованный для стрельбы дробью по специальным тарелочкам, которые выбрасываются в воздух метательными машинками, а также для стрельбы пулей по "бегущему зверю", обычно оленю.
На территории стрельбища нужно отводить участок под охотничий парк для стрельбы дробью в условиях охоты, например по стае птиц на перелете или по зверю.
Естественно, что стрелково-охотничьи стрельбища должны быть оборудованы всем необхо-
димым для учебно-методических занятий и обеспечены подсобными предприятиями и соответствующими хозяйственными постройками.
Стрелково-охотничьи стрельбища разделяются на три основные группы:

К первой группе относятся стрельбища, у которых имеются: а) несколько траншейных стендов для стрельбы дробью по летящим тарелочкам, б) круглый стенд, в) тир для стрельбы пулей по неподвижной мишени из малокалиберной винтовки и г) тир для стрельбы из охотничьего карабина по "бегущему зверю" (рис. 324). Простые траншейные стенды могут быть заменены комбинированными, с площадками для круглого стенда. Стрельбища второй и третьей групп предназначены для стрельбы дробью по тарелочкам и отличаются друг от друга только характером оборудования. Стрельбище второй группы располагает траншейным и круглым стендами (рис. 325), а стрельбище третьей группы представляет собой либо простой переносный стенд наземного типа, либо один лишь круглый стенд. Последний вид стрельбища предназначается только для начального обучения и устраивается обычно в малонаселенных пунктах, а также в охотничьих хозяйствах. На рис. 326 представлен тип комбинированного стенда - траншейного и круглого.
Во всех стрельбищах мишени (тарелочки) выпускаются в направлении севера или северо-востока. Стрельбище лучше всего располагать так, чтобы ветер, преобладающий в данной местности, дул в спину стрелку или несколько в бок. Однако общее направление стрельбы не должно выходить за указанные пределы стран света.

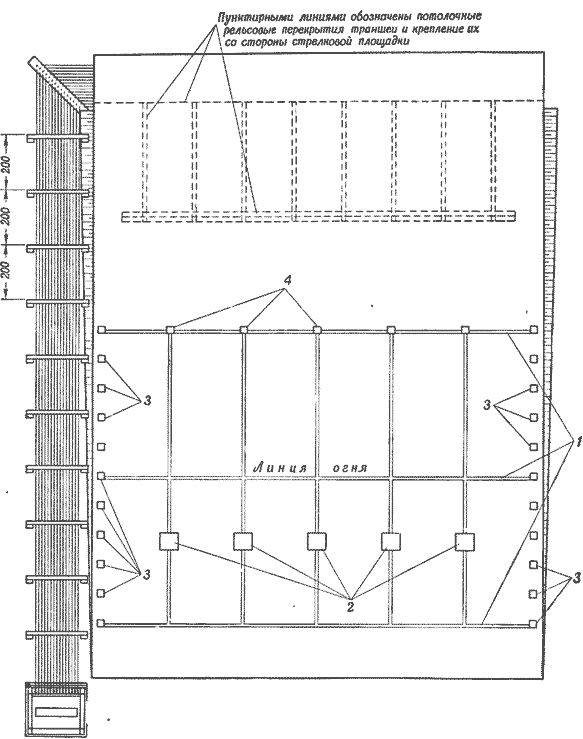

Рис. 327. План площадки траншейного стенда:
1 - линии дистанций стрельбы (бороздки шириной 10 см заливаются известковым раствором); 2 - столики для стрелков; 3 - метражные столбики; 4 - столбики - указатели стрелковых мест

СТРЕЛКОВО-ОХОТНИЧЬИ СТЕНДЫ



Стрелково-охотничьи стенды бывают траншейные, круглые и наземные. У первого метательные машинки находятся в траншее и, следовательно, скрыты от стрелка. В наземных тирах метательные машинки располагаются на досках,
укрепленных на земле с помощью клиньев. Машинки прикрываются фанерными щитами высотой до 0, 75 м и шириной 1 м. На круглых стендах машинки скрыты в специальных будках.



I. ТРАНШЕЙНЫЙ СТЕНД


Траншейный стенд состоит из стрелковой площадки и траншеи с метательными машинками,
будки для пульта управления выпуском тарелочек и судейского места (рис. 327).


А. СТРЕЛКОВАЯ ПЛОЩАДКА


Рис. 328. Переносный столик для стрелка на траншейном стенде и его размеры

Длина стрелковой площадки - 20м, ширина- 16 м. Поверхность площадки ровная, с

Рис. 329 Метражный столбик и его размеры

уклоном 0, 01 м в сторону от траншеи для стока воды. Согласно новым международным правилам, ширина стрелковой площадки должна быть 23 м, при соответствующем увеличении разрыва между стрелками и машинками.

Стрелковая площадка оборудуется метражными столбиками для обозначения дистанции стрельбы; столбиками с цифрами 1, 2,. 3, 4 и 5 для отметки положения стрелков на площадке, установленными на линии 10 м от козырька траншеи против машинок 2, 5, 8, 11 и 14, а также столиками для
стрелков с ящиками для отстрелянных гильз (рис. 328) и пирамидой для ружей.
Метражные столбики устанавливаются по боковым сторонам площадки, на расстоянии 1 м друг от друга (между их осями), начиная с 10-метровой дистанции стрельбы. На наклонных поверхностях столбиков ставятся цифры, обозначающие дистанцию стрельбы от 10 до 20 м (рис. 329).
По ширине площадки на дистанции 15 м (основная дистанция) чертится отчетливая линия. Такие же линии проводятся для стрельбы с подхода на дистанциях 13 и 10 м. Столики для патронов устанавливаются в 1 м позади стрелков.
Пирамиды для ружей строятся обычно двусторонними, из расчета на 40-50 ружей. Пирамида защищается от дождя двускатной крышей.
В 1, 5 м от наружных линий стрелковой площадки сооружается ограждение в виде штакетника или металлической решетки высотой 1 м. По боковым сторонам ограждение доходит до дистанции стрельбы 18 м, а затем расходится в стороны, параллельно расположению траншеи.
В углублениях ограждения, по обеим сторонам стрелковой площадки, устраиваются места для зрителей и в конце площадки будка для пульта управления выпуском тарелочек.
Ограждение может представлять собой изгородь из кустарника, например кротегуса.


Б. УПРАВЛЕНИЕ ВЫПУСКОМ ТАРЕЛОЧЕК И СУДЕЙСКОЕ МЕСТО


Место для управления выпуском тарелочек сооружается сбоку в конце площадки (обычно слева) на расстоянии полуметра от ее боковой стороны. Это помещение может быть двухэтажным, размером 2, 0X4, 0 м. В этом случае в верхней его части находится один из судей, а в нижней - оборудуется пульт для пуска тарелочек.
Более удобно не объединять в одном помещении пульт для выпуска тарелочек и место для судьи Будка для пульта должна быть возможно низкой, углубленной в землю, чтобы не мешать наблюдению за стрельбой. Судейское место в виде
кресла, желательно с гнездом для зонта, может быть установлено на площадке, позади стрелков. В направлении большой и малой осей стрелковой площадки будка для выпуска тарелочек, если она сделана из остекленных рам, должна иметь окна размером не менее 0, 5 м в высоту и 0, 75 м в ширину, а также дверь, непосредственно связывающую помещение со стрелковой площадкой. Кроме пульта управления, в будке должны быть скамейка для пускальщика и пюпитр для нотчика, находящегося во время соревнований при пускальщике.



В. ТРАНШЕЯ


Траншея, непосредственно примыкающая к стрелковой площадке, представляет собой сооружение для установки пятнадцати метательных машинок, которые выбрасывают тарелочки под углом до 40° по вертикали и под углом до 45°

к большой оси стрелковой площадки в горизонтальной плоскости (рис. 330).
Длина траншеи, принятой у нас, - 16 м, ширина - 1, 5-2, 0 м.

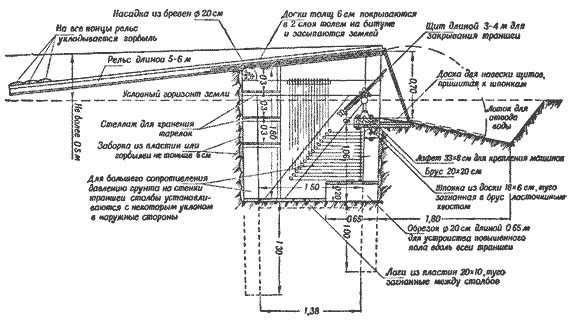

Рис 330 Боковой разрез (профиль) деревянной траншеи с консольными балками из железнодорожных рельсов На чертеже показаны ввод тросов и направляющие ролики тросов для спуска метательных машинок


Рис. 332. Ферма деревянной траншеи и ее размеры
Рис. 331. Соединение накатника с рельсом

Траншеи бывают железобетонные, кирпичные, с деревянными перекрытиями, просто деревянные и с перекрытием из рельсов, уложенных по брусу
на столбах. В последнем случае длина рельса должна быть не меньше 4 м, чтобы часть ее, лежащая на земле, была в два раза длиннее консольной части (минимально). Концы рельсов, лежащие на земле, должны быть связаны общей
рельсой, приваренной к концам поперечных рельсов По рельсам на площадке следует положить прочные доски и камни, не выходя, однако, за предел общего уровня площадки. Деревянный накат между рельсами, образующий потолок траншеи, укладывается на выступах основания рельсов.
Деревянная траншея состоит из ряда деревянных ферм, устанавливаемых через 2м; к фермам пришиваются накатник и доски, чтобы предупредить осыпание или оседание земли. Изнутри стены траншеи должны быть чисто облицованы На ровном участке земли траншею можно построить в вырытом котловане. На участке с уклоном траншею можно устроить на земле, но тогда стрелковую площадку надо насыпать и утрамбовать на высоте траншеи. В первом случае следует передний край котлована снять, затем сделать откос примерно на 2 м для вылета низовых тарелочек и в то же время устранить возможность проникновения воды по скосу в траншею.
Траншея должна быть построена так, чтобы стрелок мог как можно быстрее заметить тарелочку при вылете из машинки. Поэтому метательные машинки надо устанавливать так, чтобы вилка рычага машинки как можно ближе подходила к линии наружного обреза козырька траншеи.
Высота траншеи у линии установки машинок должна быть 2-2, 1 м от пола до потолка. Обрез козырька траншеи должен проходить по линии крайних точек развилок разряженных машинок, установленных по вертикали под углом 40°, параллельно направлению большой оси площадки. Высота траншеи у внутренней ее стенки - 1, 8- 1, 85 м. Скат у крыши - 20-30 см. Расстояние от козырька траншеи до постамента, на котором устанавливаются метательные машинки, - 0, 70- 0, 75 м, а от пола до наружной стороны постамента - 1, 25-1, 30 м.
Для удобства обслуживания метательных машинок по полу траншеи, у основания постамента, желательно устроить приступки высотой до 30 см. Постамент для установки метательных машинок должен быть максимально прочным и незыблемым. В железобетонных и кирпичных траншеях он представляет собой цементную плиту с отверстиями для тросовой подводки и с замурованными болтами, необходимыми для закрепления машинок на деревянных подставках. В деревянных траншеях постаментом может служить пластина из дерева толщиной не менее 10-12 см.
В траншее должны быть шкафчик для инструмента и запасных частей, а также сигнальный флаг и вешалка. По задней стене траншеи устраиваются стеллажи для тарелочек, шириной не более 0, 5 м. Спереди траншея должна плотно закрываться щитами на петлях.



Г. УПРАВЛЕНИЕ ВЫПУСКОМ ТАРЕЛОЧЕК


Тросы могут быть подведены в траншею к машинкам через отверстие в боковой ее стенке или из ящика, шириной примерно 1 м, расположенного впереди траншеи в нижней части окна, через которое выбрасываются тарелочки. Тросы укладываются на роликах, причем по прямой линии прохождения тросов через каждые 2-3 м устанавливаются вертикальные ролики, а на изгибах - горизонтальные. Ролики укрепляются на деревянных подставках или железных дугах, вкопанных в землю. Тросы соединяют рычаги управления выпуском тарелочек и метательные машинки. В этих местах соединений ставятся металлические цепочки из двадцати звеньев для регулирования натяжения. У метательных рыча-
гов, у спусков метательных машинок, а также на обоих концах тросов устраиваются крючки для соединения с цепочками.
Управление выпуском тарелочек - это пятнадцать рычагов длиной 0, 75 см; они насажены на толстый металлический прут длиной 1, 24 м, укрепленный концами в стойках. Точка опоры у рычага должна быть выше точки приложения силы (для троса), так как движение рычага для выпуска тарелочки происходит в направлении от себя.
Тросы могут быть заключены в короб шириной 1-1, 25 м и высотой 10-15 см, с подъемными крышками для их осмотра и ремонта.
Если стендовых площадок несколько, то их
следует располагать примерно на расстоянии 20 м друг от друга, а место между ними использовать для разбивки цветников и устройства мест для зрителей. Расстояние между стендами может быть сокращено, если стрелковые площадки будут разделены заборами, высотой на 0, 5 м больше роста стрелка, находящегося на площадке. Траншея может быть общая для всех стендов, соединенная с главной панелью стрельбища.
Следует заметить, что в местах, где нет необходимости тесниться с расположением площадок, нужно расположить их шире, чтобы звуки выстрелов с соседних стендов не утомляли стрелков во время соревнований и тренировок.

Рис. 333. Конструкция подставки для тросов и ее основные размеры
Рис. 334. Пусковой аппарат (пульт управления пуском тарелочек) (вид спереди и сбоку)
Рис. 335. Пусковой аппарат (вид сверху) (в плане)
