НИЖНЯЯ ЛИЧИНА И СПУСКОВОЙ МЕХАНИЗМ





Почти все двуствольные дробовые ружья имеют нижнюю личину. Она представляет собой металлическую пластинку слегка изогнутой формы (рис. 36) и предназначена для монтажа спускового механизма (спусковых крючков и пружинок). Кроме того, нижняя личина необходима для укрепления дерева ложи при помощи соединительного и хвостового винтов с хвостовиком колодки. Наконец, она предназначена и для монтажа спусковой скобы.
На рис. 36 показана нижняя личина со спусковыми крючками, характерными для двуствольных дробовых ружей с горизонтально спаренными стволами.
Нижняя личина крепится ко дну колодки ружья двумя винтами и соединяется с хвостовиками колодки винтом упора и хвостовым винтом.
Эти винты, пропущенные через отверстие в дереве шейки ложи, сверху и снизу, зажимают между нижней личиной и хвостовиком колодки дерево ложи. Таким образом, они прочно соединяют колодку с ложей и скрепляют ее

Рис. 36. Нижняя личина со спусковым механизмом типичной конструкции для двуствольных охотничьих
ружей с горизонтально спаренными стволами: А - ружья моделей ИЖБ-36, ИЖБ-46, ИЖБ-47: 1 - нижняя личина: а - прилив (упор); 2 - спусковой механизм: б- спусковые крючки (гашетки); в - пружина спусковых крючков: г- ось спусковых крючков; 3-гнездо винта упора; Б - ружья с системой ударного механизма, смонтированного в коробке ружья: 1 - нижняя личина; а - прилив (упор); 2 - спусковой механизм: б - спусковые крючки (гашетки); в - ось спусковых крючков; 3 - предохранитель;
4 - гнездо винта упора

На внутренней стороне нижней личины имеется прилив - упор; он служит гайкой для винта упора. Сквозное отверстие в упоре с внешней стороны личины предназначено для монтажа предохранительной скобы спусковых крючков посредством резьбы или фигурного паза.
На этом же упоре осью укреплены спусковые крючки, которые удерживаются в нижнем положении при помощи пластинчатой пружины.
В конструкциях двуствольных дробовых ружей, имеющих вертикально спаренные стволы, на нижней личине монтируются ударный механизм (курки и боевые пружины) и спусковые крючки (рис. 34).



Ложа

Ложей называется деревянная часть ружья, прикрепленная к колодке и служащая для удобства обращения с ружьем. Ложа позволяет направлять ружье в цель. К ложе относится также и цевье - подствольная часть ружья.
У дробовых одноствольных ружей, переделанных из винтовок, ложа изготовляется вместе с цевьем из одного куска дерева.
Сама ложа состоит из шейки и приклада. Широкой боковой частью приклада во время стрельбы касаются щеки, а затыльником упирают ложу в плечо.
Наилучшим материалом для ложи является ореховое дерево. При отборе материала для изготовления ложи особое внимание обращается на то, чтобы дерево в шейке было прямослойное и без сучков. На ружья невысокого разбора часто ставят ложу из бука, березы или яблони. Ложи бывают трех типов: 1) с прямой шейкой; нижняя линия их шейки является продолжением нижней линии приклада. Такие ложи обычно ставятся на ружья, пред назначенные для спортивной стрельбы по та релочкам на траншейном и круглом стен дах; 2) пистолетные; шейка у них имеет изгиб, на поминающий рукоятку пистолета; 3) полупистолетные; форма их шейки представляет нечто среднее между формой первого и второго типа. Шейка должна быть такой длины, чтобы стрелок беспрепятственно мог перемещать руку от переднего спуска к заднему, без упора кисти в гребень ложи. Из ружей с двумя спусками (В последнее время в СССР начали появляться двуствольные ружья с одним спуском ) рекомендуется стрелять сначала из правого ствола, т. е. пользоваться передним спуском. Поэтому шейка ложи такого ружья должна быть немного толще спереди и тоньше сзади. В противном случае в момент отдачи рука будет скользить вперед, а это может привести к повреждению указательного пальца. Для производства быстрого и успешного выстрела по движущейся цели более удобна прямая ложа. Для ружей с одним спуском наиболее удобна ложа пистолетного типа. Ложа ружья имеет изгиб в вертикальной плоскости. Чем выше находится глаз стрелка от ключицы, чем длиннее у него шея, тем больше должен быть этот изгиб.

Рис. 37. Способ обмера размеров ложи (длины и вертикального погиба)
Рис. 39. Картонная стойка для измерения бокового отвода приклада
Рее. 40. Общий вид измерения бокового отвода ложи; а - проволочка с изогнутым концом для измерения бокового отвода ложи у гребня
Рис. 38. Боковой отвод приклада. Вид ружья сверху при измерении бокового отвода ложи

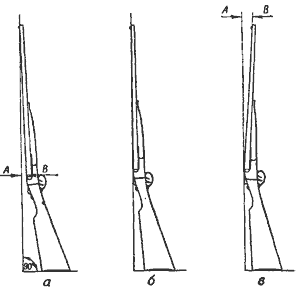

Рис. 43. Различные формы накладок на затылок ложи
а - питч 5,2 см вверх; б - питч 0; в - питч 5 см вниз

Способ определения размеров ложи указан на рис. 37. Длина ложи определяется измерением от переднего спускового крючка (гашетки) до различных точек на затылке приклада.
Наиболее распространенная длина ложи - 350-360 мм. Размер а =40-45 мм, размер в= =55-60 мм (рис. 37).
Ложа таких размеров позволяет охотнику стрелять почти не наклоняя головы.
В правильно сделанной ложе для стрельбы с правого плеча приклад должен иметь боковой отвод (изгиб). Иначе говоря, задний конец у затыльника должен быть отведен несколько вправо от линии продолжения прицельной планки, так как плечо стрелка, в которое упирается приклад, находится правее глаза. Боковой отвод приклада показан на рис. 38.
Он делается различной величины в носке и в пятке приклада. В пятке - от 2 до 7 мм, а иногда даже до 15-20 мм, и в носке - от 10 до 15 мм. Причем величина отвода в носке в некоторых случаях может быть вдвое больше указанной.
Вообще размеры ложи во многом зависят от телосложения стрелка и его способа стрельбы.
Срез затылка приклада должен быть сделан почти под прямым углом к прицельной линии.
Угол наклона прицельной линии стволов к срезу затылка приклада носит название питч и выражается в линейных мерах. Нормальной величиной универсального ружья со стволами 71-72 см принято считать питч около 3 см вниз. Для стрелков различного телосложения величина питч может колебаться от 1 до 5 см.
Подгонка ложи по стрелку может быть сделана путем изготовления накладок на затылок ложи; с их помощью изменяется по желанию владельца не только длина ложи, но и величина угла питч.


ЦЕВЬЕ


Цевьем называется часть ложи, которая находится под стволами. У большинства современных дробовых ружей цевье способствует креплению стволов с колодкой. У бескурковых ружей-цевье служит также и для взведения курков и сжатия боевых пружин до рабочего напряжения.
У охотничьих винтовок и одноствольных дробовых ружей, переделанных из винтовок, цевье изготовлено из одного куска дер* за с ложей и служит продолжением шейки ложи.
У современных дробовых ружей чаще всего встречается отъемное цевье. Как правило, оно укрепляется на стволах при помощи пружинного замка (защелки). У большинства ружей отъемное пружинное цевье имеет кнопку управления замком. Она служит для того, чтобы легче было снимать и ставить цевье к ружью. Только в самых простых, устарелых конструкциях дробовых одноствольных ружей нет кнопки управления замком цевья. Такое цевье называется отрывным.
Высокосортные спортивные и охотничьи ружья обычно оборудованы приспособлением для автоматического выбрасывания стреляных гильз при открывании ружья - эжектором. Эжек-торный механизм монтируется в колодочке к рамке цевья. Вес цевья с эжектором в современных дробовых ружьях 12-го калибра - 0, 200-0, 210 кг, цевье без эжекторного механизма весит 0, 150-0, 155 кг.
Наиболее типичные разновидности цевья и его деталей показаны на рис. 44 и 45.

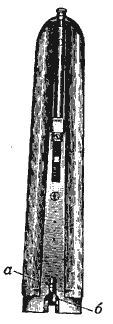

Рис. 45. Цевье спортивного (садочного) дробового двуствольного ружья с горизонтально спаренными стволами, модель МЦ-11 и его детали:
/ -металлический остов: а - колодочка; б - рамка; 2 - деревянная колодочка; 3 - подвижная рамка (защелка), удерживающая цевье за крюк под стволами; 4 - подвижной стержень; 5 - пружина стержня; 6 - кнопка управления замком цевья; 7 - направляющие стержень приливы; 8 - металлический наконечник цевья; 9 - винты, крепящие металлический остов к дереву ложи; 10 - винтик, крепящий металлический наконечник



Рис. 44. Цевье с эжектором охотничьего двуствольного бескуркового дробового ружья: а - молоточек взведен; б - молоточек спущен
ПРЕДОХРАНИТЕЛИ



Все бескурковые ружья снабжены предохранителями, а курковые - предохранительным взводом.
В дробовых бескурковых ружьях применяют два типа предохранителей: предохранитель, запирающий спуски, и предохранитель, автоматически удерживающий курки, или ударники, при толчках и сотрясениях.
Большинство стендовых стрелков и охотников предпочитает такой предохранительный механизм, который работает по желанию стрелка, независимо от того, открывается или закрывается ружье, т. е. неавтоматический.
Он удобен тем, что из ружья можно произвести любое количество выстрелов, не переставляя кнопку предохранителя до тех пор, пока не закончена стрельба.
Автоматический предохранитель на бескурковом ружье легко можно переделать на неавтоматический. Для этого необходимо лишь удалить одну небольшую деталь (рейку, или тягу), которая связывает ключ управления затвором с приспособлением, запирающим спусковые крючки. Эту несложную работу сделают в любой оружейной мастерской.
Наши заводы выпускают с неавтоматическим предохранителем следующие бескурковые ружья:

Рис. 46. Различное расположение кнопки предохранителя:
а - кнопка сбоку; б - кнопка сверху


а) для стрельбы на траншейном стенде (садочные);
б) для стрельбы на круглом стенде;
в) двуствольные штуцеры для охоты на круп
ного зверя.
Предохранительные механизмы, запирающие спусковые крючки, управляются кнопкой, расположенной на верхней стороне шейки ложи (на хвостовике колодки), реже сбоку на шейке ложи, за замком, с левой стороны. Переключают предохранитель большим пальцем руки. При движении кнопки вперед спусковые крючки освобождаются (рис. 46).

Во многих моделях этот предохранитель устроен так, что при каждом

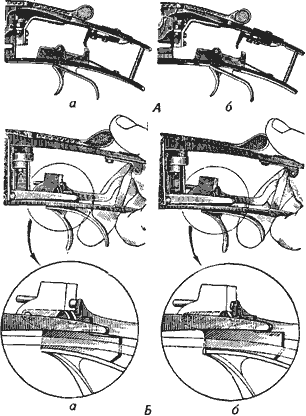

Рис. 47. Типичные конструкции предохранителей дробовых двуствольных ружей, запирающие спусковые крючки:
А - у ружей с замочными досками: а - спусковые крючки заперты; б - спусковые крючки освобождены; Б - у ружей с ударной системой в коробке ружья: а - спусковые крючки заперты; б - спусковые крючки освобождены

открывании ружья (движением верхнего ключа вправо до отказа)

крючки, но обязательно с перехватывателем курка.
Появление таких ружей вызвано условиями соревнований при спортивной стрельбе дробью.
Дело в том, что стрелку, который не выключил предохранитель, записывается промах, как за отказ от выстрела по его вине Независимо от того, имеет ружье предохранитель или нет, с ним следует обращаться очень осторожно. Необходимо всегда помнить, что ружье, даже находящееся на предохранителе, не гарантирует охотника от случайного выстрела при небрежном обращении с ним, особенно ружья не имеющие автоматического перехватывателя.

Рис. 48. Типичная конструкция перехватывателя ударника дробового бескуркового ружья
' (интерсептор):
а - курок взведен; б - курок спущен; в - курок (ударник) удерживается перехватывателем; г - устройство перехватывателя ружей моделей МЦ -11 и ТС-2
ПРИКЛАДИСТОСТЬ, БАЛАНС И ПОСАДИСТОСТЬ РУЖЬЯ



Рис. 49. Пробная (примерочная) ложа:
а - ружье с разборной ложей для определения ее размеров, наиболее подходящих телосложению стрелка; бив - установка различных размеров примерочной ложи

Кроме знаний устройства основных частей дробового ружья, необходимо иметь представление и о других качествах ружья, о его прикла-дистости, балансе и посадистости.
Прикладистость ружья. Под при-кладистостью ружья принято считать его удобство для производства в короткий срок меткого выстрела по быстродвижущейся цели.
У прикладистого ружья средняя точка центров осыпей дробового снаряда серии выстрелов, произведенных быстрыми, прицельными вскидками, должна проходить через точку прицеливания (центр цели).
Прикладистость ружья зависит от соответствия размеров ложи телосложению стрелка. Ружье, прикладистое одному стрелку, может быть вовсе неприкладистым другому. Таким образом, Прикладистость есть индивидуальное качество, т. е. пригодность данного ружья данному стрелку.
Практически прикладистым следует называть такое ружье, из которого охотник легко попадает в быстродвижущуюся цель, вскидывая ружье к плечу и не поправляя его, чтобы совместить прицельную линию с линией прицеливания.Прикладистость проверяется быстрыми прицельными вскидками ружья по какой-либо ми-шеньке. Если отклонения от точки прицеливания более или менее одинаковы и направлены в одну сторону, то вероятнее всего, что ошибка зависит не от стрелка, а от ружья. Прикидки по точке прицеливания (мишеньке) для проверки прикладистости следует производить не менее 50 раз.
После предварительной проверки прикладистости вскидками по мишеньке производится окончательная проверка прикладистости данного ружья данному стрелку - стрельбой по специальным мишеням.
Точно определить соответствие размеров ложи телосложению стрелка помогает пробная ложа (рис. 49). С помощью шарниров у нее можно изменить не только погибы вверх, вниз и в стороны, но и длину и высоту гребня.
Стрелку при проверке прикладистости ружья вскидками или выстрелами следует пользоваться способом стрельбы с видимой планкой (целиться под яблоко).
Определение прикладистости ружья стрельбой производится таким образом:

1) в 10 м от дульного среза ружья, примерно на уровне головы стрелка, вешают лист бумаги размером 1 х 1 м, чтобы центр листа приходился на уровне глаз стрелка, с начерченными на нем Мишеньками, размеры которых указаны на рис. 50;

2) стрелок становится так, чтобы ему было удобно стрелять в направлении мишени, заря жает ружье одним патроном в правый ствол и берет его к а изготовку;

3) его товарищ или инструктор называет номер мишеньки: "первая" или "третья" и т. д.;
4) стрелок как можно быстрее вскидывает ружье и стреляет в темный четырехугольник, расположенный ниже центра мишеньки;
5) затем он снова заряжает ружье и стреляет по другой мишеньке, номер которой ему назовут.При этом стрелок руководствуется следующими правилами.
а) производит выстрел после команды как можно быстрее;
6) не делает поправок даже в том случае, когда центр осыпи предыдущего выстрела от клонился от центра мишеньки;
в) долго не прицеливается, а стреляет способом на вскидку;
г) отнимает левую руку от стволов ружья по сле каждого выстрела и снова берется за стволы или конец цевья в одном и том же месте;
д) номера мишенек называются стрелку не по порядку, а в любой последовательности. Например, 2, 3, 4, 1 или 5, 1, 3, 2 и т. п.;
е) по последней мишеньке стрельбу не производят, так как стрелок может выцеливать ее.
Таким образом, производят стрельбу по пяти листам или по 20 мишенькам. Очень важно, чтобы отстрел производился в один и тот же день, без длительного перерыва между выстрелами. После отстрела мишеньки обрабатывают:
1) находят центр осыпи, измеряют отклонение центра осыпи от центра мишеньки и наносят точку попадания на такую же чистую мишеньку, способом координат;
2) определяют среднюю точку попадания всех 20 выстрелов;
3) определяют положение средней точки по паданий по отношению к центру мишеньки и по величине расхождения их судят о прикладистости ружья.
Если средняя точка попаданий лежит вправе от центра мишеньки, это означает, что велик боковой отвод; а если во время стрельбы было замечено сваливание ружья вправо, то, кроме того, велик и отвод в пятке приклада.
Если средняя точка попаданий расположена влево от центра мишеньки, - мал боковой отвод; а при сваливании ружья во время стрельбы влево - мал и отвод в носке приклада.
Расположение средней точки попадания ниже центра мишеньки означает, что велик вертикальный погиб ложи. Исправление этого дефекта частично достигается путем изменения формы затыльника ложи (увеличением его в носке).
Короткая ложа дает расположение средней точки попадания вправо от центра мишеньки. Во время вскидок также наблюдаются случаи сваливания ружья вправо, т. е. почти та же картина, что и при большом отводе ложи в сторону.
Если средняя точка попаданий лежит выше центра мишеньки, - ложа пряма и мал вертикальный погиб. В этом случае, при незначительном отклонении, бывает достаточно устранить дефект, нарастив ложу в пятке приклада.
После проверки степени прикладистости ружья данному стрелку необходимо сделать все исправления ложи, а не приучать себя стрелять из неприкладистого ружья.
Числовые величины образцов лож в мм (по Дейнерту) приведены в табл. 7а. Там же указаны характеристика и назначение каждого типичного образца.
Баланс. Под понятием "баланс ружья" подразумевается положение его центра тяжести.
Ружье со значительным перевесом на стволы при вскидке ложится ниже намеченной точки прицеливания. А ружье с утяжеленным прикладом, наоборот, высит. У правильно изготовленного ружья для траншейного или круглого стенда, а также у охотничьих ружей высокого разбора центр тяжести находится в 42-50 мм (В некоторых руководствах рекомендуется при определении центра тяжести ружья вкладывать в патронники патроны. Как показал опыт работы испытательной станции охотничьего оружия и боеприпасов охотничьего стенда ВЦСПС, в ружье нормального веса это перемещает положение центра тяжести всего лишь на 1-1, 5 мм и никакого практического значения не имеет. Измерение же положения центра тяжести ружья без патронов значительно безопаснее.)от казенного среза стволов (около шарнирного болта).
В охотничьих дробовых ружьях валового выпуска центр тяжести находится в 55-65 мм от казенного среза стволов.
Ружье, правильное положение центра тяжести которого достигается путем заделки в затыльник приклада свинца или наваркой металла на конец ствола, будет построено неправильно. Оно не будет посадистым.


Рис. 50. Лист с мишеньками для определения стрельбой прикладистости ружья стрелку

Утяжеленные концы такого ружья будут обладать большой инертностью, особенно при стрельбе по фронтально движущимся целям.

Успешная стрельба по таким целям из этого ружья всегда будет затруднена. Баланс в ружье должен достигаться правильным соотношением веса его частей, а не простым добавлением бесполезного груза.Положение центра тяжести ружья определяется при помощи ребра ладони, линейки или карандаша (рис. 51).

О балансе ружья судят и по показателю баланса, который определяют

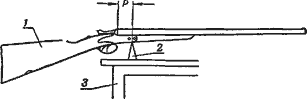

Рис. 51. Определение центра тяжести ружья: 1 - ружье; 2 - призматическая подставка; 3 - стол; Р - расстояние центра тяжести до казенного среза стволов в мм

по формуле:
Б=Вр\Вс,
где Б - показатель баланса (подсчитывается с точностью до третьего десятичного знака);
Вр - вес ружья в кг; Вс - вес стволов (без цевья) в кг. Этот показатель баланса, по данным профессора С. А. Бутурлина, лежит в пределах: для двуствольных охотничьих ружей 2, 00-2, 20; для трехствольных-1, 80-1, 96; для штуцеров - 1, 75-1, 80, Испытательной станцией охотничьего оружия и боеприпасов стенда ВЦСПС в 1947 г. установлен показатель баланса для садочных и охотничьих двуствольных ружей высокого разбора в пределах 2, 260-2, 295.
Посадистость ружья. Под посадистостью ружья надо понимать правильное распределение веса основных узлов ружья (колодки с ложей стволов и цевья). Посадистость ружья -это его удобоуправляемость

Дробовые ружья, предназначенные для производства успешного выстрела в короткий срок (0, 8-1, 0 сек. ) в различных направлениях, должны быть удобны для быстрого и легкого поворота стрелка с ружьем.
Для этого большая часть их веса должна быть сосредоточена около середины, а концы ружья, наоборот, должны быть по возможности облегчены, конечно, не в ущерб прочности.
В данном случае ружье можно сравнить с лодкой или кораблем, у которых нос и корма облегчены, а основной груз сосредоточен в середине судна.
Среди охотников существует также и второе понятие посадистости ружья: легкость и удобство управления им при выстреле по быстро-движущимся целям.
Это в значительной степени зависит не только от правильного весового соотношения узлов ружья, но также и от формы и размеров его спусковых крючков, спусковой скобы, размеров шейки ложи и т. п.
Если взять правильно изготовленное ружье и начать производить из него быстрые вскидки по точкам прицеливания, расположенным в различных направлениях, то посадистое ружье не дает ощущения веса. Стрелок как бы сливается с ружьем, представляет одно целое с ним. В этом случае основной вес ружья и его центр тяжести будут сосредоточены посередине, между левой и правой руками стрелка (точнее, в колодке ружья). Только из такого ружья и возможна успешная стрельба по быстродвижущейся цели.



Таблица 7
Конструкционно-эксплуатационные характеристики современных охотничьих ружий отечественного производства


Исследованием большого количества садочных и охотничьих ружей высокого разбора удалось вывести формулу посадистости дробового ружья. Сущность ее такова: вес колодки с ложей, деленный на вес стволов с цевьем, должен давать отношение, равное единице с тремя десятичными знаками:


Пр = Вкл: (Ве + Вц) или
Пр = Вклсц


где Пр -показатель посадистости ружья (подсчитывается с точностью до третьего десятичного знака);
Вкл -вес колодки с ложей в кг;
Вс- вес стволов в кг;
Вц - вес цевья в кг.

Разумеется, эта закономерность справедлива лишь в том случае, если центр тяжести ружья находится в пределах, указанных выше, а его детали построены без добавления излишнего груза в дерево ложи (затыльник приклада и т. п. ) (В ружьях с вертикально спаренными стволами (модель МЦ-6) в казенной части ствольных муфт имеются специальные гнезда, в которые для улучшения посадистости можно добавлять свинец.).
Показатель посадистости лучших садочных и охотничьих ружей высокого разбора должен быть в пределах от 1, 005 до 0, 995.
Положение центра тяжести по отношению к казенному срезу стволов, а также показатели баланса и посадистости современных моделей охотничьих ружей отечественного производства приведены в табл. 7.



Таблица 7а
Числовые величины различных образцов лож в мм
(по Дейнерту)
