ЧАСТИ (УЗЛЫ) ДРОБОВОГО РУЖЬЯ



У всех охотничьих ружей (дробовых, нарезных и комбинированных) имеются три основных узла: стволы, колодка с ложей и цевье (рис. 7).
Узел стволов объединяет подствольные крюки, экстрактор, выдвигающий гильзу, прицельную планку, мушку и антабку.
Узел колодки объединяет затворный механизм, ударно-курковый механизм (замки) и бойки, спусковой механизм (спусковые крючки), предохранительный механизм (предохранитель), предохранительную скобу спусковых крючков, а в некоторых ружьях и крючок экстрактора, а также ложу, антабку на ложе и затыльник приклада (рис. 8).
В цевье зачастую монтируется экстракторный крючок и эжекторный механизм.
Охотничье нарезное (пулевое) оружие. Охотничье пулевое оружие предназначено для поражения объекта охоты стрельбой на расстоянии,
значительно превышающем возможности дробового ружья при стрельбе из него пулей.
Нарезы внутри ствола пулевого оружия - винтообразно идущие углубления, придающие устойчивое вращение пуле при полете ее в воздухе. Глубина этих нарезов при свинцовых пулях от 0, 50 до 0, 25 мм, а при оболоченных и полуоболоченных - от 0, 10 до 0, 075 мм. Число нарезов 4-7, нарезы бывают постоянной крутизны на всем протяжении ствола и прогрессивной, т. е. постепенно, по мере приближения к дульному срезу, крутизна нарезов увеличивается.
Крутизна нарезов зависит от калибра, начальной скорости и веса пули: чем больше калибр, начальная скорость и вес пули, тем более пологие нарезы.
Обычно нарезы имеют правое вращение, но бывают и левого (английское оружие Фосса и др. ).
К нарезному охотничьему оружию относятся следующие типы: крупнокалиберные штуцеры, экспрессы, нитроэкспрессы, охотничьи карабины и винтовки.
Штуцеры - тяжелые с короткими стволами, обычно двуствольные ружья, с откидывающимися при заряжании стволами.

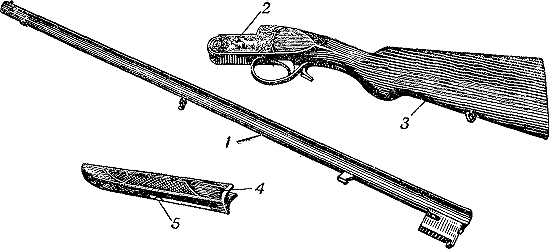

Рис. 7. Основные узлы (части) типичного охотничьего ружья, для заряжания которого
необходимо "переламывание": 1 - стволы; 2 - колодка; 3 - ложа; 4 - цевье; 5 - кнопка управления замком цевья

Устройство замков, затворов, ложи и спусковых механизмов такое же, как и у дробовых ружей.
Калибр нарезного охотничьего оружия определяется двояко:
а) у крупнокалиберных штуцеров, стрельбу из которых производят дымным порохом, калибр измеряется так же, как и калибр дробовых

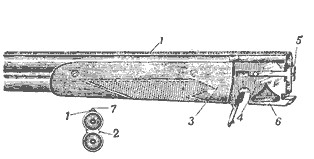

Рис. 8. Современное дробовое ружье с горизонтально спаренными стволами:
/ - стволы; 2 - мушка; 3 - прицельная планка; 4 - колодка; 5-курки; 6 - верхний ключ; 7 -приклад; 8-пятка приклада; 9 - затыльник приклада; 10 - носок приклада; 11- ложевая антабка; 12 - ложа; 13 - шейка ложи; 14 - спусковые крючки; 15- спусковая скоба; 16 - замки; 17 - цевье

(гладкоствольных) ружей, т. е. числом круглых пуль, которые можно сделать из одного фунта свинца. Эти большекалиберные штуцеры от 4 до 28-го калибра;
б) калибр экспрессов, нитроэкспрессов, охотничьих карабинов и винтовок измеряется линейными единицами, либо в миллиметрах, либо в долях дюйма.
Штуцеры, в свою очередь, подразделяются на три разновидности:
а) большекалиберные, рассчитанные для стрельбы дымным порохом сплошной свинцовой пулей калибров от 4 до 28-го, в настоящее время почти вышли из употребления. Начальные скорости их от 250 до 350 м/сек. Соотношение веса заряда к весу снаряда такое же, как и у дробовых ружей - 1: 5-1: 6;
б) экспрессы - малокалиберные штуцеры для стрельбы дымным порохом, как правило, двуствольные, развивающие начальную скорость от 400 до 450 м/сек, и с прямым выстрелом на 120-150 м. Калибры их 14, 66-7, 72 мм. Пуля для экспрессов берется очень легкая с пустотой в головной части. Эти пули при попадании в зверя разворачиваются и наносят раны в два раза больше калибра. Отношение веса заряда к снаряду, равное 1: 3-1: 2, 5, и пологие нарезы сообщают пуле громадную начальную скорость и делают ее убойной на коротких дистанциях охотничьего выстрела. Предельная дальность полета пуль из штуцеров и экспрессов до 1500 м;
в) современные нитроэкспрессы - двуствольные штуцеры (реже одноствольные), предназначенные для стрельбы оболочечными и полу-оболочечными пулями бездымным порохом с начальными скоростями от 564 до 991 м/сек, с прямым выстрелом на самые дальние охотничьи дистанции. Калибры нитроэкспрессов - 15, 24-6, 99 мм.
Охотничьи карабины, в отличие от одноствольных нитроэкспрессов, имеют неподвижно скрепленный ствол с коробкой, что дает большую точность боя по сравнению с одноствольными штуцерами. Калибр карабинов 15, 24-5, 6 мм. Снарядом служит удлиненная пуля в оболочке или полуоболочечпая. Начальные скорости современных охотничьих карабинов при стрельбе бездымными порохами - 550-991 м/сек. Охотничьи винтовки, в отличие от карабинов, имеют более длинный ствол и более длинную прицельную линию, чем достигается большая точность боя. Калибры их 9,14—5 мм.
Калибр нарезного оружия считается «с поля на поле», т. е. по основному поперечнику канала ствола, без нарезов — углублений между полями.


Таблица 1



Назначение типов нарезного оружия в зависимости от видов охоты овании обработки материалов охотничьей литературы, с учетом требований, диктуемых современным условиями охоты)


Группа
Вид охоты
Требования к оружию
Тип оружия
1 Охота на крупного, крепкого нарану зверя, опасного для охотника,в лесу, зарослях и камышах. Срав-нительно короткая дистанциястрельбы (до 100, изредка 150 м) 1. Убойность — большое остана-вливающее действие пули
2. Безопасность охотника: нали-чие второго ствола, чтобы в корот-кий срок можно было бы повто-рить выстрел, т. е. надежнее пора-зить (остановить) объект охоты
Крупных калибров двуствольныештуцеры, экспрессы, нитроэксп-рессыДвуствольные охотничьи ружьясо сверловкой стволов «парадокс»,крупного калибра и тяжелого веса
2 Охота на крупных и средней ве-личины сторожких зверей в откры-той местности (степь, горы). Пре-дельные дистанции охотничьеговыстрела пулей (100 — 300 м) 1. Дальнеубойность2. Меткость3. Быстрая изготовка к выст-релу4. Настильность траектории всочетании с хорошей убойностьюи достаточным останавливающимдействием пули 1. Оружие средних калибров(15,3—600, 500, 450, 400) со срав-нительно коротким стволом и ко-роткой прицельной линией: а) охот-ничьи карабины, б) трехстволки(нарезной ствол), в) легкие двуст-вольные нитроэкспрессы
3 Мелкая сторожкая дичь. Дистан-ция стрельбы недоступна для по-ражения цели из дробового ружья(70—200 м) 1. Меткость2. Малое разрушительное дей-ствие пули, при достаточной убой-ности и скорости 2. Наличие оптического прицела.Одноствольное нарезное оружиес длинным стволом, малых калиб-ров с легкой пулей: винтовка ма-лого калибра (5 — 6—6,5 мм) сдлинной прицельной линией и оп-тическим прицелом



СТВОЛЫ



Ствол дробового ружья представляет собой трубку, в которой сгорает порох. Образовавшиеся при сгорании пороха газы выбрасывают из этой трубки снаряд.
Ствол нарезного оружия, в отличие от гладкоствольного, имеет винтообразные нарезы по всей длине, от переходного ската (конуса) из патронника в канал ствола до дульного среза.
От прочности ствола зависит безопасность охотника,а от правильности устройства ствола - сила и верность боя.
Длина стволов влияет на бой и удобство стрельбы из ружья. Для дробовых ружей она установлена, в зависимости от калибра, от 620 до 760 мм. Для мелких калибров - 32, 28 и 24-го - наименьшая длина стволов 620 мм, а для 12-го калибра - 670 мм.
Производство точного выстрела из дробового ружья, протекающего обычно в очень короткий промежуток времени (от 0,8 до 1,0 сек.) одинаково затруднено как при весьма длинных стволах (более 80 см), так и при чрезмерно коротких (менее 58 см).

Короткие стволы, вообще говоря, более маневренные: они позволяют быстрее изготовиться к выстрелу, т. е. в меньший промежуток времени совместить прицельную линию с линией прицеливания. Но они значительно увеличивают усилие отдачи за счет неполного сгорания порохового заряда. Поэтому в коротких стволах сильнее ракетное действие пороховых газов после того, как снаряд покинет дульный срез оружия. Кроме того, короткие стволы, по сравнению с длинными стволами, дают менее постоянный бой от выстрела к выстрелу.
Для садочных и тяжелых далькеубойных ружей типа магнум более выгодна длина стволов не менее 40 калибров, а для обычных охотничьих ружей и для стрельбы на круглом стенде - не менее 35 калибров. Но в то же время желательно, чтобы она не превышала размеров оптимальной длины, цифры которой приведены выше.
Опытами установлено, что если укоротить длину ствола дробового ружья на 10 мм, то это уменьшит начальную скорость полета дроби па 2-3 м/сск.
Каждое ружье делается под определенный калибр. Калибром называется диаметр канала ствола.
С давних пор калибры обозначаются двояко: либо указывается диаметр канала ствола в линейных мерах - миллиметрах или долях дюйма * (в миллиметрах - 5, 6; 7, 62; 12, 7 мм; в долях дюйма - 410, 510-й или 32, 45, что равно 0, 410; 0, 510; 0, 32; 0, 45 дюйма); либо указывается число одинаковых круглых пуль диаметра данного калибра ствола, которые можно получить из 1 фунта чистого свинца. Так, если из 1 фунта свинца получается 12 круглых пуль, точно соответствующих диаметру канала ствола, то это ружье 12-го калибра. Если из 1 фунта свинца получено 16 круглых пуль, то канал ствола, равный диаметру этой пули, будет 16-го калибра и т. д.
Таким образом, чем больше цифра калибра дробового ружья, тем меньше диаметр его стволов в линейных единицах.
Первый способ обозначения калибров применяется для нарезного оружия: винтовок, карабинов, штуцеров малого калибра (экспрессов), пистолетов и т. д.; второй - для гладкоствольного оружия, дробовых ружей "парадоксов" и штуцеров крупных калибров.
Уже более полвека установлено соответствие калибров гладкоствольных ружей линейным единицам.
Ниже приводятся данные о соответствии калибра гладкоствольных ружей отечественного производства размерам диаметра каналов стволов и патронников в линейных единицах, выработанные на испытательной станции охотничьего оружия и боеприпасов.
Ввиду того, что у наших охотников есть много дробовых ружей различных фирм зарубежного производства, приводим размеры стволов и патронников как принятых в различных странах, так и предложенных соответствующими международными конгрессами.



Таблица 2



Размеры каналов стволов и патронников дробовых ружей с хорошим боем



Размены в мм
Калибр
Диаметр канала ствола(d)
Диаметр под шляп-ку гиль-зы (а)
Задний наибольший диа-метр (b)
Передний диаметр(с)
Глубина выемки подшляпку
12
18, 40
22, 55
20, 65
20, 25
1, 85
16
16, 80
20, 75
18, 90
18, 60
1, 60
20
15, 80
19, 50
17, 75
17. 40
1, 55
24
14, 70
18, 45
16, 80
16, 50
1, 55
28
13, 90
17, 50
15, 90
15, 60
1, 55
32с*
12, 10
15, 85
13, 60
13, 35
1, 55


*32с означает советский калибр, в отличие от аналогичного калибра, принятого за рубежом, который имеет иной размер.




Рис. 9. Профиль и размеры патронников и каналов стволов
дробовых ружей отечественного производства (рис.к табл. 2)

Размеры в мм каналов стволов и патронников зарубежного производства
(по данным проф. С. А. Бутурлина)




Поперечники (диаметры) каналов стволов

Наименьшие размеры выемки патронника

для закраины (головки) папковой гильзы (германские)

Калибр
Минимальный диаметр конца патронника
для папковых гильз
для металлических гильз
предложенные между народными конгрессами
Англий-ские наимень-шие
германские современные
для толстых
для тонких
поперечник
глубина
4
26, 29
-
23, 75
23. 40—23, 80
-
-
30, 55
3, 25
8
23, 20
21, 20
21, 21
20, 80—21, 20
22, 00
22, 50
26, 35
2, 90
10
21, 46
19, 70
19, 68
19, 30—19, 70
20, 00
20, 75
23, 75
1, 90
12
20, 25
18, 50
18, 52
18, 20—18, 60
19, 20—19, 32
19, 60
22, 55
1, 85
14
19, 35
17, 60
17, 60
17, 20—17, 60
18, 30—18, 40
18, 75
21, 55
1, 75
16
18, 60
16, 80
16. 82
16, 80—17, 20
17, 50—17, 75
18, 00
20, 75
1, 60
20
17, 40
15, 60
15, 62
15, 70—16, 10
16, 50—16, 60
16, 95
19, 50
1, 55
24
16, 50
14, 70
14, 71
14, 70—15, 10
15. 40—15, 50
15, 75
18, 45
1, 55
28
15, 60
14, 00
13, 97
13, 80—14, 20
14, 50—14, 80
14, 90
17, 50
1, 55
32с
13, 25
11, 80—12, 20
16, 30
1, 55
32 меж.
14, 30
12, 75
12, 70—13, 10
16, 20
1, 55



МАТЕРИАЛ СТВОЛОВ И ЕГО МЕХАНИЧЕСКИЕ СВОЙСТВА


Стволы современных охотничьих ружей изготовляются из прочной, упругой и вязкой ствольной стали.
Около полувека назад только немногие заводы выделывали хорошую ствольную сталь. В то время лучшим материалом для стволов дробового ружья считался Дамаск, т. е. различным образом перекрученная и прокованная смесь стальных прутьев с различным содержанием углерода.
Для этого нагревали пачку железных (Точнее говоря, ствольных прутьев с малым процентом содержания углерода.)и стальных прутьев, связанных в шахматном порядке, и постепенно из пачки таких прутьев выковывали сравнительно тонкую полосу.
Затем эти полосы перекручивали в разные стороны (одну влево, другую вправо), вокруг продольной оси полос и сваривали их в ленты.
Прокованные таким образом ленты нагревали, а затем уже сваривали из них ствольные трубки.
Чем в большее число витков были скручены полосы и чем больше было взято полос для изготовления ленты, тем мельче и красивее получался рисунок Дамаска.
Различали дамаски однополосный, двухполосный, трехполосный, четырехполосный и даже букетный, т, е. шестиполосный, так называемый "розовый" Дамаск.
В начале XX века, по мере развития металлургической промышленности и технологии изготовления высокосортных сталей, дамаск как ствольный материал для дробовых ружей был быстро вытеснен качественной сталью.

Состав ствольных сталей довольно сложен. Кроме главной примеси к железу - углерода, который придает стали прочность, в состав современных ствольных сталей добавляют марганец, кремний, хром, никель, ванадий и молибден. Все эти элементы повышают механическую и химическую прочность стали. Например, добавление даже небольшого процента хрома и никеля резко повышает стойкость стали к оржав-лению.
В современных ствольных сталях имеется большое количество хрома и никеля, что делает их почти не окисляемыми под воздействием взрывчатого разложения пороха и капсюльного состава даже в присутствии влаги.
Сера и фосфор - очень вредные примеси. Они делают сталь хрупкой и ломкой. Сера к тому же делает сталь красноломкой, т. е. способствует образованию трещин при обработке в горячем состоянии. Фосфор придает стали холоднолом-кость, особенно при низких температурах. Поэтому чем меньше примесей серы и фосфора в ствольной стали, тем эта сталь лучше.
Наша ствольная сталь (табл. 4) имеет меньше примесей серы и фосфора, чем сталь Крупна ("три кольца").
Несмотря на положительные стороны нержавеющих сталей, они имеют и некоторые недостатки. В частности, их трудно окрашивать способами ржавого лака (воронить) из-за наличия в их составе таких элементов, как хром и никель. Кроме того, их трудно паять. Этим и объясняется, что у двуствольных ружей, изготовленных из сталей нироста и антикорро после стрельбы иногда отходят прицельные планки.


Таблица 4
Химический состав ствольных сталей (по материалам С. А. Бутурлина)



Наименование и марка стали
Химический состав в процентах
Ижевская мартеновская № б
Углевод
Марганец
Кремний
Хром
Никель
Фосфор
Сера
0, 42—0, 47
0, 50—0, 70
0, 20—0, 30
-
-
До 0, 05
До 0, 04
То же, № 6 1/2
0, 48—0, 55
0, 50—0, 70
0, 20—0, 30
-
-
До 0, 05
До 0, 04
50 А ствольная **
0, 46—0, 53
0, 50—0, 80
0, 17—0, 37
0, 30
0, 30
Не более 0, 035
Не более 0, 030
Круппа специальная ***.
0, 61
0, 65
0, 434
-
-
Не более 0, 04
Не более 0, 04
Нержавеющая антинит Белера
0, 177
0, 49
0, 299
-
8, 51
-
-
Нержавеющая антикорро завода Польдигютте
0, 145
0, 50
0, 45
-
7, 78
-
-

** По данным, опубликованным в книге М. Г. Арефьева и Л. И. Карпова "Производство стволов стрелкового оружия" (Оборонгиз, 1945).
*** По всей вероятности, марка "три кольца".



У наших охотников одно время было увлечение ствольной сталью Круппа, марки "три кольца". Эта сталь, несмотря на свои некоторые хорошие механические свойства, сильно подвержена оржавлению и имеет небольшую вязкость, несмотря на большое сопротивление разрыву.
В табл. 4 приведен химический состав некоторых ствольных сталей, а в табл. 5 - механические свойства ствольных материалов.



Таблица 5
Механические свойства ствольных материалов

Наименование и марка стали
Временное Сопротивление на разрыв, кг/мм2
Предел. текучести, кг /мм2
Относительное удлинение, %
Сужение площади поперечного сечения%
Разные дамаски...
40—48
22-37
14—19
-
Берданки (4, 2-линейные винтовки)
47—63
23—28(31)
8—16
48—68
Трехлинейки (7, 62 мм винтовки) закаленные..
82, 5
60
12, 7
44, 8
То же, отожженные..
65
45, 2
20
52, 6
Круппа лучшая ствольная (прямо от ствола)..
97, 3
56, 9
10, 7
То же, отожженная..
86, 3
46, 9
14, 3
Ижевская мартеновская для дробовика (по довоенным испытаниям Тульского оружейного завода) не отожженная
79, 2
56
17, 2
60
То же, отожженная..
62
40
24, 5
60
Ижевская мартеновская № 6 (по данным Ижевского завода, 1925 г. )..
60—65
28—38
16
40
То же, № б1 1/2
65-70
29—39
15
40
50А ствольная после отжига или нормализации
63—80
34
13
40
50А ствольная после закалки и отпуска *
80—100
55
8
40
Винчестера обыкновенная
41, 6
27, 7
-
-
Винчестера никелевая для сильных винтовок.
76, 2
62, 3
Белера блитц (по опытам ТОЗ)
66
46
18
61
Белера антинит нержавеющая (по опытам ТОЗ)
97
82
15
49
Круппа нержавеющая V1M (данные фирмы)..
80
60
14
50
Круппа нержавеющая, 5М (данные фирмы)...
70
65
15
60

* Данные по стали 50А ствольной взяты из книги М. Г. Арефьева и Л. И. Карпова "Производства стволов стрелкового оружия" (Оборонгиз, 1945).


При рассмотрении этой таблицы нужно иметь в виду следующее: а) чем больше сопротивление разрыву и чем выше предел текучести в килограммах на квадратный миллиметр, тем прочнее, крепче сталь; б) чем выше процент относительного удлинения, тем вязче сталь. А это означает, что металл будет больше вытягиваться при разрыве и даст меньше осколков.
Основные требования, предъявляемые к стволу огнестрельного оружия, сводятся к его прочности и достаточной живучести.
Стволы, воспринимая при выстреле значительное по величине и динамичное по характеру действия давление пороховых газов, не должны иметь остаточных деформаций. Поэтому они изготовляются из стали с достаточно высоким пределом текучести.
Так как не исключены случаи повышения давления пороховых газов (увеличение порохового заряда, застревание инородного тела в канале ствола: попавшая в ствол сырая земля, примерзший снег, выпавший из патрона дробовой пыж, выкатившиеся и приставшие к смазке дробинки), материал стволов должен полностью устранять возможность хрупких разрывов. Вот почему для изготовления стволов охотничьих ружей применяются ствольные стали с достаточно высокими характеристиками пластичности и ударной вязкости.



СВЕРЛОВКА И ПРОФИЛЬ СТВОЛОВ



Различают сверловку стволов под бумажную и металлическую гильзы. Это различие заключается в том, что в ружьях, ствол которых сделан под бумажную гильзу, диаметр канала меньше, чем в ружьях под металлическую гильзу. Разница эта довольно значительная - более 1 мм.
. Патронники могут быть длиной 65 и 70 мм; ружья отечественного производства изготовляются с патронником 70 мм.
Основные требования, предъявляемые к сверловке канала ствола дробового ружья, заключаются в следующем.

Во-первых, канал должен быть таким, чтобы снаряд дроби при своем движении в канале встречал возможно меньшее сопротивление. Чем меньше сопротивления снаряд дроби будет встречать при движении, тем большая часть энергии пороховых газов будет идти на придание скорости снаряду.
Во-вторых, канал ствола должен быть совершенно прямым и везде иметь круглое сечение.
В-третьих, канал ствола должен проходить строго по его середине, т. е. стволы не должны иметь разностенности.
В-четвертых, переход от патронника в ствол (переходной конус - скат) должен иметь округлые мягкие очертания, без резких ступенек.
Под понятием "сверловка стволов" обычно принято подразумевать профиль канала ствола от переходного конуса (конца его, считая от казенного среза) до дульного среза.


Рис. 10. Типичная конструкция и размеры стенок ствола современного дробового двуствольного ружья:
/ - выемка под шляпку гильзы; 2 - патронник; 3 - переходной конус - скат от патронника в ствол; 4 - канал
ствола; 5 - чековое сужение; 6 - канал чока



Если канал ствола на всем этом протяжении имеет одинаковый диаметр, то такая сверловка называется цилиндрической, а ствол - цилиндром.
Цилиндром с напором называется такой ствол, канал которого имеет на всем протяжении конусность от 0, 1 до 0, 25 мм, причем наименьший размер сечения будет у дульного среза.
В том же случае, если у дульного среза канал ствола имеет сужение - ступеньку с плавным скатом от большого размера к меньшему, - такая сверловка называется сверловкой чок, а сужение - чоком. Это сужение канала ствола у дульного среза повышает кучность боя ружья.
По степени величины сужения канала ствола у дульного среза различают сверловку (для 12 и 16-го калибров):
получок - сужение от 0, 25 до 0, 75 мм;
средний чок - сужение от 0, 5 до 0, 75 мм;
полный чок - сужение от 0, 75 до 1, 00 мм;
очень сильный чок - сужение от 1, 00 до 1, 3 мм.
Для ружей мелких калибров величины сужения будут меньше.
Величины чекового сужения более 1, 00 мм (1, 2-1, 4) встречаются очень редко даже в ружьях 12-го калибра. Такая большая величина сужения (ступенька) сильно деформирует дробь, особенно мягкую, что отрицательно сказывается на постоянстве боя ружья. Стрелять же из такого ствола пулей нельзя, так как возможно раздутие и даже разрыв его.
Чтобы обеспечить возможность стрельбы из одного и того же ствола дробью и специальной пулей, в чоке и на некотором протяжении передним (70-80 мм) делаются отлогие винтообразные нарезы. Такая сверловка известна под названием "парадокс". Она повышает кучность боя при стрельбе дробью - до кучности боя ружья со средним чоком, а при стрельбе пулей на дистанцию до 100 м - до силы и точности боя штуцера. Кроме универсальной сверловки "парадокс", позволяющей стрелять из одного и того же ствола пулей и дробью, имеются еще два вида сверловки - овальная и "сюпра".
У штуцеров с овальной сверловкой поперечное сечение ствола представляет собой не круг, а небольшой овал (эллипс), идущий винтовой спиралью по всей длине ствола от патронника к дульному срезу. Стрелять из такого штуцера можно довольно точно на дистанцию до 150 м. Средними номерами дроби (начиная с№ 2 и мельче) эти стволы дают осыпь на кучность, равную осыпи хорошего цилиндра или получока. Овальная сверловка не подвержена такому сильному свинцеванию при стрельбе дробью, как, например, сверловка "парадокс" в нарезной ее части

Рис. 11. Сверловка "парадокс" - нарезной чок
выдающийся русский путешественник п. п. Пржевальский во время последних своих экспедиций применял штуцер 12-го калибра, работы Ланкастера, с овальной сверловкой стволов.
Необходимо отметить, что изготовление овальной сверловки требует большой точности и тщательности. Такие охотничьи ружья, уже основательно подержанные, в настоящее время можно приобрести лишь случайно, в комиссионных магазинах.



Таблица 6
Соответствие размеров внутреннего диаметра гильз отечественного производства размерам диаметра
канала ствола дробовых ружей



Ка-либр
Внутрен ний диаметр канала ствола по проекту ОСТ
Металлическая гильза (размеры по ОСТ 40168)
Бумажная гильза (размеры по ОСТ 40169)

Наиболь

ший внутрен ний диаметр

Разность
Наи мень ший внутрен ний диаметр
Разность
Наиболь ший внутрен ний диаметр
Разность
Наимень ший внутрен ний диаметр
Разность
наи боль шая
наи мень шая
наи боль шая
наи мень шая
наи боль шая
наи мень шая
наи боль шая
наи мень шая
12
18, 40 + 0, 15
19, 70
1, 30
1, 15
19, 30
0, 90
0, 75
19, 05
0, 65
0, 50
18, 65
0, 25
0 10
16
16, 80+ о, 15
18, 05
1, 25
1, 10
17, 65
0, 85
0, 70
17, 40
0 60
0, 45
17, 00
0, 20
0, 05
20
15, 80+°, 15
16, 85
1, 05
0, 90
16, 45
0, 65
0, 50
16, 20
0, 40
0, 25
15, 80
0, 00
—0, 15
24
14, 70+°, 15
15, 95
1, 25
1, 10
15, 55
0, 85
0, 70
15, 30
0, 60
0, 45
14, 90
0, 20
0, 05
28
13. 90+°, т'
15, 05
1, 15
1, 00
14, 65
0, 75
0, 60
32с
12, 10+°, 15
12, 80
0, 70
0, 55
12, 40
0, 30
0, 15
-
-
-
-
-

Примечания: 1. Фактическая разность размеров может колебаться в больших пределах, так как заводы, производящие дробовые ружья, в процессе изготовления допускают отклонение диаметра канала ствола, в два раза превосходящее Допуск в сторону уменьшения. Например, канал ствола ижевской работы 18,2+0,4.
2. Данные графа "Разность" определялись путем вычитания размера диаметра канала ствола из размера диаметра канала гильзы.



Второй тип сверловки нарезного ствола, имеющего винтовые нарезы по всей его длине и дающего рассеивающий бой дробью, известен в литературе под названием "сюпра". Ствол с такой сверловкой позволяет стрелять пулей на дистанцию до 150-200 м с точностью штуцера. При стрельбе мелкой дробью на дистанцию до 20 м он дает возможность получать широкий поражаемый круг осыпи, что весьма необходимо на охоте по перу в кустах и зарослях.




Рис. 12. Стволы, спаренные в горизонтальной плоскости ружья модели ТС-1:
I - мушка; 2 - прицельная планка; 3 - удлиненный конец прицельной планки с отверстием под поперечный болт; 4 - под-ствольные крюки; 5 - крючок для закрепления цевья; 6 - казенный срез стволов; 7 - дульный срез

  Рис. 13. Стволы ружья модели МЦ-6, спаренные в вертикальной плоскости:
/ - прицельная планка; 2 - боковые планки; 8 - неотъемное
цевье; 4 - подствольный крюк (борода); 5 - экстрактор; 6 -
выемка для изменения баланса; 7 - мушка

Точные опыты показали, что крутизна нарезов хотя и влияет на разброс дроби, но только до известных пределов. Для штуцерных стволов 12-го калибра достаточно, чтобы нарезы делали полный оборот на протяжении 1, 65 м. Более прямые нарезы лишь незначительно увеличивают кучность боя дробью. Более крутые нарезы, в которых полный оборот короче 1, 65 м, как правило, дают быстро увеличивающийся разброс дробин. При длине оборота 1, 33 м дробь в 20 м от дульного среза ложится в круг диаметром 150 см.
В отношении боя дробью из нарезных стволов необходимо учитывать следующие закономерности:
1) если диаметр дробин равен 1/3 диаметра канала ствола, то получается кольцевая осыпь, с небольшим числом дробин в центре кольца (мишени);
2) при диаметре дробин в 1/4 калибра получаются два концентрических круга пробоин;
3) при диаметре дробин, равном 1/5 калибра, кольца сплываются, хотя еще они заметны; в центре же колец появляется небольшая группа дробин;
4) если диаметр дробин равен 1/6 части калибра ружья или меньше, то осыпь получается равномерная.
Небезинтересно отметить, что такие нарезные стволы дают хотя и раскидистый, но весьма однообразный по осыпи выстрел, превосходящий по постоянству результатов бой гладких стволов.


Рис. 14. Вставной нарезной стволик под патрон бокового огня к дробовому ружью (тульской работы)

Рис. 16. Чок Уивера:
I - трубка компенсатора (дульного тормоза) со сменным сильным чеком; 2 --"ХFС" - экстраполный чок; 3 - сменный наконечник "FС" - полный видоизмененный чок; 4 - наконечник, дающий кучность осыпи дробового снаряда, равную 75% по сравнению с наконечником "КС"; 5 - наконечник, дающий осыпь, равную осыпи получока; 6 - наконечник, дающий осыпь, равную улучшенному цилиндру; 7 - наконечник "3" (скит) для стрельбы на короткую дистанцию; "а 20 м ширина круга дробового снаряда около 80 см


Рис. 17. Чок Уивера, смонтированный на одноствольном
дробовом ружье:
1 - ствол; 2 - трубка компенсатора с газоотводными отверстиями; 3 - мушка; 4 - сменный наконечник с чековым сужением






Рис. 15. Компенсатор со смзнными наконечниками:
/ - собственно компенсатор с газоотводными отверстиями; 2 - навинченный на трубку компенсатора сменный чок (спридер), дающий на 20 м круг рассеивания дробового снаряда около 80 см в диаметре; 3 - сменный наконечник "680" для стрельбы на предельную дистанцию дробового ружья, рекомендуется для стрельбы большими снарядами крупных номеров дроби; 4 - сменный наконечник дает более широкую осыпь дробового снаряда, чем наконечник "680"; 5 - наконечник "705" аналогичен сверловке средний чок; 6 - наконечник "725" аналогичен сверловке получок; 7 -- наконечник "755" дает осыпь дробового снаряда, аналогичную улучшенному цилиндру; 8 - ключ для снятия и постановки наконечников

Разумеется, что малокалиберное нарезное оружие совершенно непригодно для стрельбы дробью.
Соединение боя дробью и пулей из одного и того же ствола в данном случае не имеет серьезного практического значения уже потому, что у всякого нарезного ружья стволы тяжелее дробовых. А тяжелые стволы не позволяют успешно стрелять в лёт.
Стволы дробовых ружей для ходовых охот должны иметь вес: 12-й калибр 1, 400-1, 450 кг; 16-й- 1, 300-1, 350 кг; 20-й - 1, 250-1, 275 кг.
Наиболее рациональный вес ружейных стволов для траншейного стенда (если ружье весит 3, 6 кг) - 1, 600-1, 650 кг, а для стрельбы на круглом стенде-1, 500-1, 550 кг (если ружье весит 3, 4 кг).
Стволы двуствольных дробовых ружей могут быть спарены либо в горизонтальной плоскости, либо в вертикальной.
На подушках стволов (плоскости под патронниками), соприкасающихся с подушками колодки, ставятся клейма, указывающие номер ружья, размеры каналов стволов, результаты испытания ружья. У некоторых ружей не серийного производства есть и клеймо мастера-ствольщика.
За последние 25 лет появились новые конструкции дульной части ствола одноствольных дробовых ружей, увеличивающие кучность боя дробью. Эти новые конструкции носят названия:
1) компенсатор, т. е. сменный чок, в сочетании с дульным тормозом;
2) поличок, или многочок, т. е. чок, позволяющий поворотом муфты на конце ствола одноствольного дробового ружья менять величину сужения конца ствола и получать около девяти различных осыпей - от цилиндра до сильного чока (рис. 19);
3) супер-компенсатор, т. е. сочетание многочока (поличока) с дульным тормозом.

Рис. 18. Кольцевые канавки (ручьи)
с газоотводными отверстиями чока Уивера

Компенсатор - особый вид съемного чока для обыкновенных магазинных и самозарядных (полуавтоматических) одноствольных ружей -появился в 1928 г. (Точнее, сообщения в литературе появились в 1928 г.) Это приспособление основано на принципе сочетания чока и дульного тормоза огнестрельного оружия. Для насаживания компенсатора ствол дробового ружья укорачивается до длины 61 см. Надевать и снимать компенсатор можно быстро и просто, непосредственно на охоте. Компенсаторы изготовляются различных диаметров у вылета, и одни из них соответствуют цилиндрическому окончанию ствола, а другие - различным степеням сужения: от слабого до сильного чока. Это дает возможность, меняя компенсаторы, получать более раскидистый бой для близких расстояний и более кучный - для дальних.

Рис. 19. Поличок, или многочок:
/ - ствол с резьбой для корпуса поличока с прицельной планкой; 2 - собственно поличок - пружинящая муфта; 3 - регулирующая сужение чока муфта; 4 - основание мушки; 5 - пружинящее кольцо для более надежной фиксации установки регулирующей муфты; 6 - стопор основания мушки; 7 - поличок в собранном виде на стволе ружья

Компенсаторы выпускаются комплектом по шесть штук, и охотник, меняя их, может получить шесть различных по кучности осыпей дробового снаряда. Но, несмотря на положительные стороны компенсаторов, применение их связано и с некоторыми неудобствами: они имеют большой вес (225 г каждый) и объем. С целью устранения этих недостатков вскоре после появления компенсаторов был создан регулируемый чок, или поличок.
Регулировка чока осуществляется поворотом муфты. В 1-2 сек. можно установить любой вылет: от цилиндра с напором до сильного чока. Поличок весит 70 г, длина его около 5, 75 см. При стрельбе нитропорохом поличок нужно разбирать и чистить после 500 выстрелов.
Поличок позволяет охотнику иметь около девяти различных осыпей, стоит лишь повернуть муфту на требуемое деление. Но поличок не лишен и недостатков, так как у него нет газоотводных отверстий для уменьшения дульного давления.
Несколько лет назад был создан супер-компенсатор, удачно сочетающий поличок с компенсатором. Пожалуй, для этого приспособления, являющегося новым достижением оружейной техники, более подходящим названием будет супер-поличок. Его конструкция даже позволяет делать до девяти размеров сужения вылета ствола и, следовательно, получать девять различных осыпей дроби. Задача компенсатора (дульного тормоза), стоящего после чока, заключается в уничтожении дульного давления пороховых газов.
Производившиеся недавно испытания отечественного супер-компенсатора (супер-поличока) показали, что это приспособление уменьшает силу отдачи на 15%.
Супер-компенсатор применяется, так же как компенсатор и поличок, только на одностволках (однозарядных, магазинных и самозарядных).







Библиотека
Copyright © 2002 — 2020 «Питерский Охотник»
Авторские права на материалы, размещенные на сайте, принадлежат их авторам. Все права защищены и охраняются законом. Любое полное или частичное воспроизведение материалов этого сайта, в средствах массовой информации возможно только с письменного разрешения Администратора «Питерского Охотника». При использовании материалов с сайта в Internet, прямой гиперлинк на «Питерский Охотник» обязателен.
Рейтинг@Mail.ru
