УГОЛ ЗРЕНИЯ

Рис 117 Угол зрения (схема)

При рассматривании какого-нибудь предмета на сетчатке глаза получается

Рис. 118. С увеличением расстояния глаз перестает различать мелкие детали рассматриваемых предметов Примерно так видны детали постройки на 300 и 600 м.

изображение этого предмета Чем крупнее изображение, тем больше светочувствительных клеток раздражает оно на сетчатке и тем подробнее виден рассматриваемый предмет.
Величину изображения принято определять по углу, который образуют лучи, идущие от краев предмета через центр хрусталика к сетчатке. Этот угол называется углом зрения. Он определяет видимые глазом размеры предметов (рис. 117). С удалением предмета угол зрения уменьшается, а также уменьшается получаемое на сетчатке изображение предмета и глаз перестает различать мелкие его детали, (рис 118).

Наименьший угол зрения, при котором глаз способен видеть раздельно две отдельные точки, характеризует остроту зрения, или, как говорят, разрешающую силу глаза.

Опыт показывает, что нормальной остроте зрения соответствует угол зрения в одну минуту. Это значит, что на расстоянии 100 мм глаз способен различить раздельно две светящиеся точки, если расстояние между ними не меньше 3 см. В противном случае обе точки будут видны, как одна Встречаются люди и со значительно большей остротой зрения.



ОПТИЧЕСКИЙ РУЖЕЙНЫЙ ПРИЦЕЛ



Познакомившись с некоторыми законами оптики и со свойством глаза, который играет решающую роль в прицеливании, перейдем к рассмотрению существующих прицелов и к оценке их с точки зрения соответствия свойствам глаза
Надо отметить, что обычно при описании прицелов этот решающий фактор совершенно упускается из виду Простейшим оптическим прибором, позволяющим рассматривать удаленные предметы, является телескоп Кеплера, называемый также астрономической трубой. Оптическая система кеплеровского телескопа состоит из двух собирательных линз, укрепленных в металлической оправе так, что их оптические оси лежат на одной прямой, а фокусные плоскости почти совпадают.
Передняя длиннофокусная линза, обращенная к рассматриваемому предмету, называется объективом; задняя, короткофокусная линза, обращенная к глазу, называется окуляром. Так как рассматриваемый предмет находится очень далеко, то падающие на объектив лучи из какой-нибудь точки предмета, например А, можно считать параллельными, а параллельные лучи после преломления в двояковыпуклой линзе собираются в фокальной плоскости.

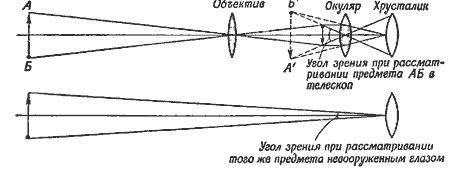

Рис. 119. Различные углы зрения: при рассматривании предметов в телескоп; и при рассматривании того же предмета невооруженным глазом

Таким образом, и все изображения предмета получатся в фокальной плоскости объектива Оно будет действительным, уменьшенным и обратным. Окуляр играет роль лупы. Он позволяет рассматривать полученное изображение предмета под углом зрения большим, чем угол, под которым видит предмет невооруженный глаз Наблюдатель видит предмет так, как если бы он находился ближе к нему в соответствующее увеличению число раз (рис. 119).
Лупа дает мнимое, увеличенное и прямое изображение предмета Поэтому перевернутое объективом изображение предмета так и остается перевернутым. Пользоваться кеплеровским телескопом, дающим обратное изображение, для наблюдения земных предметов, а тем более для прицеливания, крайне неудобно
Для того, чтобы получить прямое изображение, между объективом и окуляром помещают так называемую оборачивающую систему, которая состоит из одной или двух собирательных линз. Назначение оборачивающей системы состоит в том, чтобы поворачивать даваемое объективом изображение и видеть его перед окуляром прямым по отношению к наблюдаемому предмету. В отличие от телескопа Кеплера труба с оборачивающей системой называется земной зрительной трубой (рис. 120).

Оптический ружейный прицел представляет собой именно такую земную зрительную трубу. Для большей точности наводки в фокальной плоскости объектива, где получается действительное, уменьшенное и обратное изображение цели, помещается рамка с укрепленными в ней прицельными нитями.
Стрелок видит, как изображение нитей накладывается на изображение цели. Оптический центр объектива и точка

Рис. 120. Ход лучей в так называемой рительной трубе

пересечения прицельных нитей вполне определяют положение оси трубы. Такова простейшая схема зрительной трубы и оптического ружейного прицела. В действительности устройство их значительно сложнее.
Необходимость более сложного устройства вызывается следующими обстоятельствами: лучи света, проходящие через края линзы, преломляются сильнее и пересекаются ближе; лучи, проходящие ближе к середине линзы, пересекаются несколько дальше, поэтому каждая точка предмета получается не в виде точки, а маленького расплывчатого пятнышка. Это явление носит название сферической аберрации.

Солнечный свет, как известно, состоит из нескольких цветов, обладающих разной преломляемостью. Сильнее преломляются фиолетовые лучи, слабее красные, между ними лежат синие, голубые, зеленые, желтые и оранжевые лучи. В результате разложения белого света и неодинакового преломления лучей при прохождении через линзу края изображения кажутся окрашен ными в радужный цвет. Это так называемая хроматическая аберрация.
Обычно одну линзу заменяют двумя или несколькими линзами, изготовленными из разных сортов стекла и с различными радиусами сферической и хроматической аберрации. В хороших современных оптических прицелах окуляр обычно состоит из трех линз, оборачивающая система - из четырех, а объектив - из двух линз. Таким образом, вместо трех линз по схеме применяются девять линз.
Прицельные нити снабжаются сложным механизмом, позволяющим с большой точностью перемещать их вверх и вниз, а в некоторых систе-мах прицелов и вправо, и влево.
Многие оптические прицелы, особенно охотничьи, предназначенные для индивидуального пользования, имеют специальное приспособление для установки прицела на ясное зрение для близоруких и дальнозорких. При этом вовсе исключается надобность в пользовании очками. Достигается это перемещением вдоль трубы оборачивающей системы, или окуляра. Выходящие из окуляра лучи получаются или расходящимися, что необходимо для близорукого глаза, или сходящимися, соответственно более слабому преломлению их в хрусталике дальнозоркого глаза.

Рис. 119. Различные углы зрения: при рассматривании предметов в телескоп; и при рассматривании того же предмета невооруженным глазом

Подробнее о всех этих приспособлениях будет сказано ниже.
Теперь же ознакомимся с оптическими характеристиками прицела, определяющими возможность его использования в различных условиях.
состоит из одной или двух собирательных линз. Назначение оборачивающей системы состоит в том, чтобы поворачивать даваемое объективом изображение и видеть его перед окуляром прямым по отношению к наблюдаемому предмету. В отличие от телескопа Кеплера труба с оборачивающей системой называется земной зрительной трубой (рис. 120).

Оптический ружейный прицел представляет собой именно такую земную зрительную трубу. Для большей точности наводки в фокальной плоскости объектива, где получается действительное, уменьшенное и обратное изображение цели, помещается рамка с укрепленными в ней прицельными нитями.
Стрелок видит, как изображение нитей накладывается на изображение цели. Оптический центр объектива и точка пересечения прицельных нитей вполне определяют положение оси трубы. Такова простейшая схема зрительной трубы и оптического ружейного прицела. В действительности устройство их значительно сложнее.
Необходимость более сложного устройства вызывается следующими обстоятельствами: лучи света, проходящие через края линзы, преломляются сильнее и пересекаются ближе; лучи, проходящие ближе к середине линзы, пересекаются несколько дальше, поэтому каждая точка предмета получается не в виде точки, а маленького расплывчатого пятнышка. Это явление носит название сферической аберрации.

Солнечный свет, как известно, состоит из нескольких цветов, обладающих разной преломляемостью. Сильнее преломляются фиолетовые лучи, слабее красные, между ними лежат синие, голубые, зеленые, желтые и оранжевые лучи. В результате разложения белого света и неодинакового преломления лучей при прохождении через линзу края изображения кажутся окрашенными в радужный цвет. Это так называемая хроматическая аберрация.
Обычно одну линзу заменяют двумя или несколькими линзами, изготовленными из разных сортов стекла и с

Рис. 120. Ход лучей в так называемой рительной трубе

различными радиусами сферической и хроматической аберрации. В хороших современных оптических прицелах окуляр обычно состоит из трех линз, оборачивающая система - из четырех, а объектив - из двух линз. Таким образом, вместо трех линз по схеме применяются девять линз.
Прицельные нити снабжаются сложным механизмом, позволяющим с большой точностью перемещать их вверх и вниз, а в некоторых систе-мах прицелов и вправо, и влево.
Многие оптические прицелы, особенно охотничьи, предназначенные для индивидуального пользования, имеют специальное приспособление для установки прицела на ясное зрение для близоруких и дальнозорких. При этом вовсе исключается надобность в пользовании очками. Достигается это перемещением вдоль трубы оборачивающей системы, или окуляра. Выходящие из окуляра лучи получаются или расходящимися, что необходимо для близорукого глаза, или сходящимися, соответственно более слабому преломлению их в хрусталике дальнозоркого глаза.
Подробнее о всех этих приспособлениях будет сказано ниже.
Теперь же ознакомимся с оптическими характеристиками прицела, определяющими возможность его использования в различных условиях.
К этим характеристикам относятся увеличение, поле зрения, светосила и удаление выходного зрачка или глазное расстояние.



Увеличение



Видимые размеры предметов измеряются углом зрения. Угол зрения изменяется с расстоянием. Чем меньше расстояние, тем больше угол зрения, крупнее видимые размеры предметов и, следовательно, подробнее и отчетливее они видны. И, наоборот, с увеличением расстояния угол зрения уменьшается, одновременно уменьшаются видимые размеры предметов, перестают различаться их мелкие детали При наблюдении с помощью оптического прицела глаз видит через окуляр изображение рассматриваемого предмета под значительно большим углом зрения, чем видит этот предмет невооруженный глаз.

Рис 121 Оптический ружейный прицел с переменным увеличением от 1 до 6
Цильмулятор)

Таким образом, рассматриваемый предмет как бы приближается к глазу Отношение угла зрения, под которым глаз видит изображение предмета в оптический прицел, к углу зрения, под которым тот же предмет виден невооруженным глазом, называется увеличением оптического прицела.
Увеличение оптического прицела показывает, во сколько раз предмет, наблюдаемый через оптический прицел, кажется больше (или ближе), чем при рассматривании его невооруженным глазом. Так, при увеличении в четыре раза наблюдаемые в оптический прицел предметы на расстоянии 100 м кажутся такими по размеру, какими они видны невооруженному глазу на 25 м. Чем больше увеличение, тем детальнее можно рассмотреть цель и точнее прицелиться.
В условиях плохой видимости - в сумерки или ночью при лунном освещении, - когда

Рис 122 Шкала - масштаб для определения степени увеличения оптического прицела

с расстоянием быстро теряются контуры предметов, оптический прицел с большим увеличением, сильно приближая цель, облегчает наблюдение и позволяет произвести точное прицеливание.
Из сказанного вытекает, что выгодно иметь оптический прицел с большим увеличением Однако увеличение тесно связано с другими свойствами оптического прицела, ограничивающими пределы увеличения.
Современные оптические ружейные прицелы изготовляются с увеличением от 1 до 10 Имеются оптические прицелы со специальными приспособлениями, позволяющими быстро изменять увеличение в большую или меньшую сторону, в зависимости от перемены условий стрельбы
Перемена увеличения достигается или перемещением оборачивающей системы вдоль оптической оси прицела, или навинчиванием на конец трубы, в котором помещен объектив, кольца с добавочной системой линз. Это добавочное приспособление, лишь немного утяжеляющее конструкцию прицела, допускает быстрое изменение увеличения в широких пределах (рис. 121). Увеличение оптического прицела обычно обозначается цифрой со знаком умножения; например "ЗХ" обозначает, что прицел имеет трехкратное увеличение Если обозначения на прицеле нет, то действительное его увеличение можно определить одним из следующих двух способов.

На листе белой бумаги нужно начертить масштаб с сантиметровыми, четко видимыми делениями Повесив лист на стену, надо навести на него оптический прицел. Смотря одним глазом через прицел, а другим - невооруженным - прямо на лист бумаги, следует определить, сколько делений действительного масштаба перекрывает одно деление, видимое через прицел. Таково и будет увеличение прицела (рис. 122).

Другой способ дает также практически достаточную точность при определении увеличения прицела. Он заключается в следующем, держа трубу направленной объективом к свету, нужно поместить перед окуляром лист миллиметровой бумаги. Приближать и удалять лист бумаги надо до тех пор, пока на нем не получится четко очерченный светлый кружок, так называемый выходной зрачок. На миллиметровой бумаге можно сразу определить размер светлого кружка. Смерив затем диаметр объектива и разделив его на диаметр выходного зрачка (светлого кружка), получим увеличение оптического прицела
