"Поплыл" прицел Пилад 4х32

  • Автор темы Автор темы Wlas
  • Дата начала Дата начала
Автор темы

Wlas

Завсегдатай
С нами с
02/08/08
Постов
2 304
Оценка
237
Живу в:
Лен. обл. г Кириши
Для знакомых
Власов Иван
Охочусь с
2003
Оружие
Бригант 12к МР-153
Собака(ки)
Русский спаниель, ушел на вечную охоту
Прицел Пилад 4х32 поплыл. Использовался на гладком и пневматике Правда, общий настрел порядка нескольких тысяч (хз скока) и порядка 250 - 300 с гладкого, только в этом году.
Предположительно, села пружина на механизме ввода поправок
Выбрал выходной, чтобы не спеша попытаться исправить

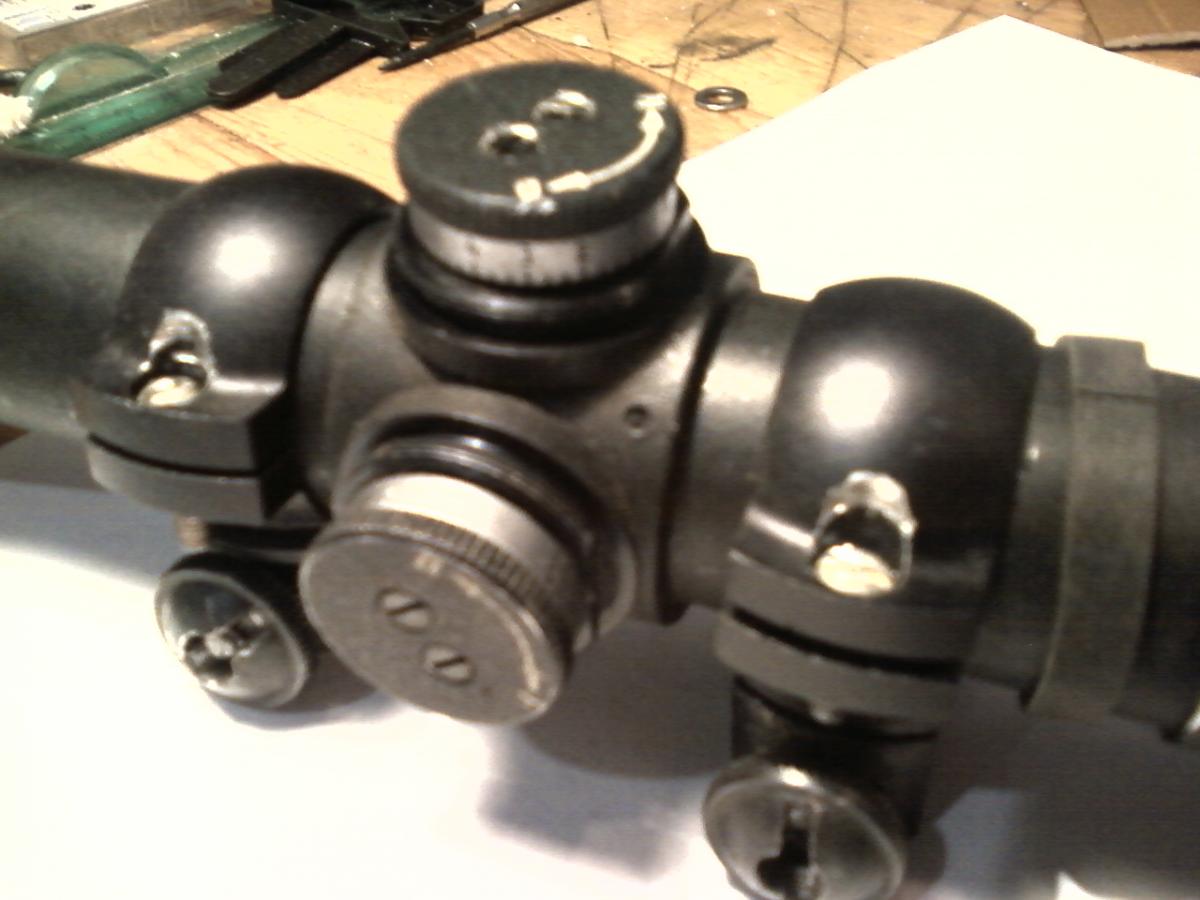

И того прицел

Снимаем барабанчики... Снимаем барабанчики.... Снимаем барабанчики..... Изображение больше не вставляются)))))) попробую позже

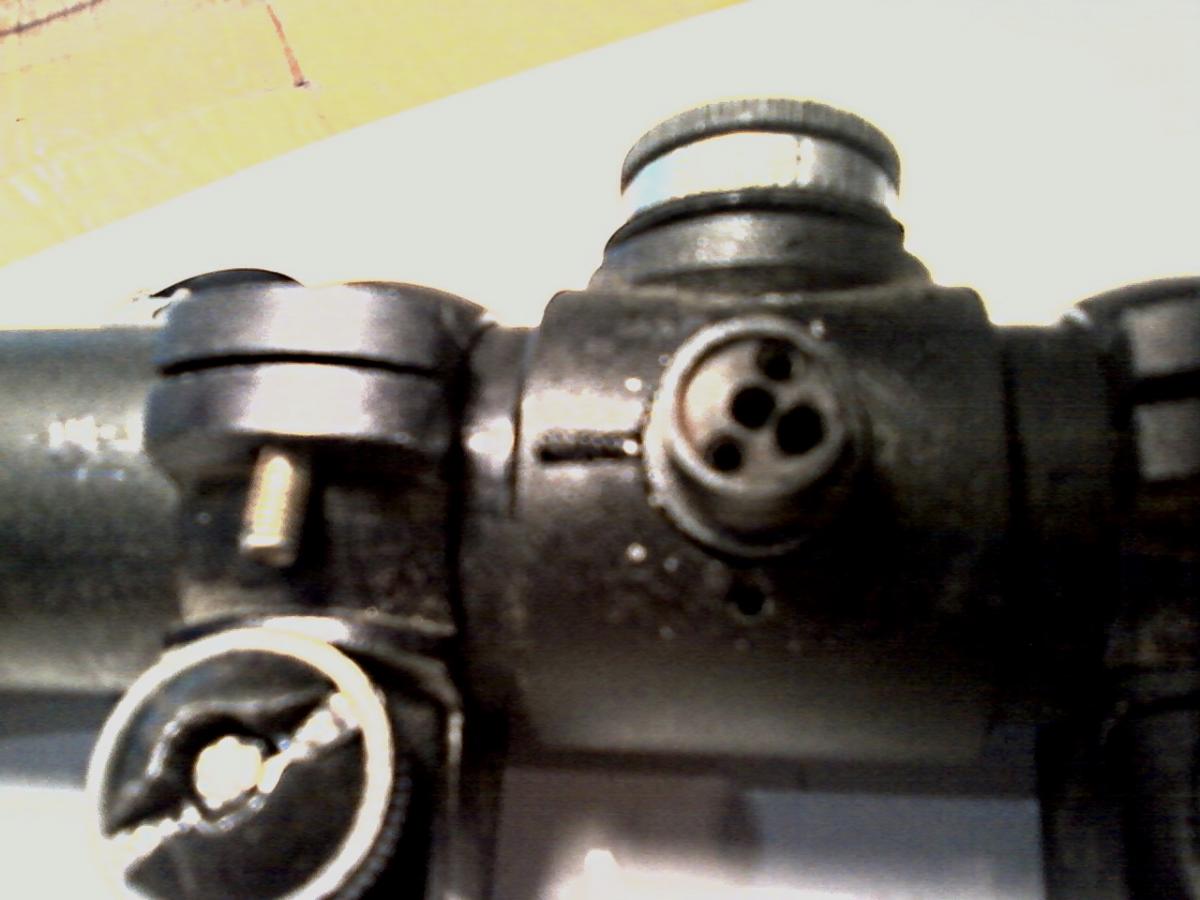

Снимаем крышку

Аккуратно достаем шарик с пружинкой

С вертикальными поправками делаем те же операции

Последнее редактирование:
прицел своё отработал
Пожуем... увидим))))
А пока продолжим

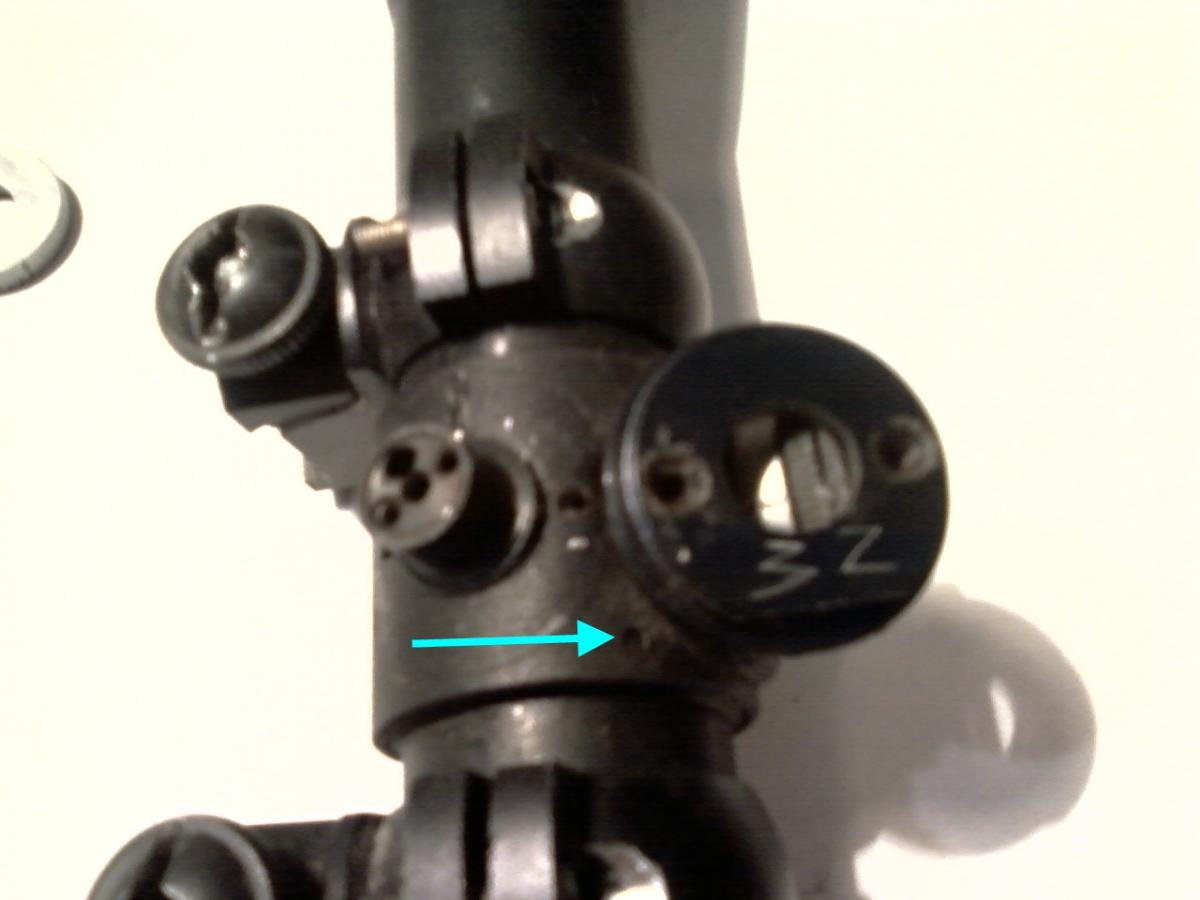

Барабанчики сняли, теперь откручиваем стопорные винты (2), на механизме ввода поправок, чтобы раскрутить трубу.

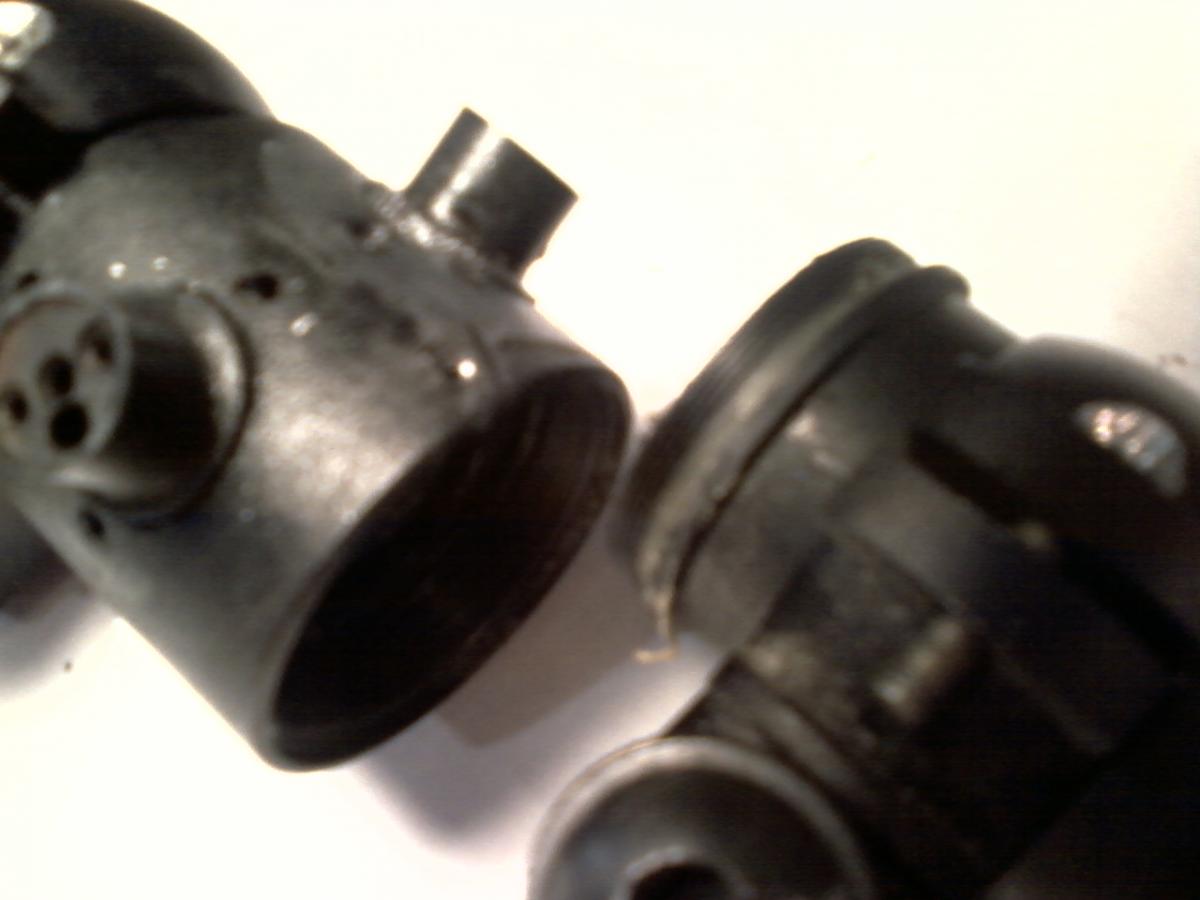

Ну и раскручиваем, просто руками.

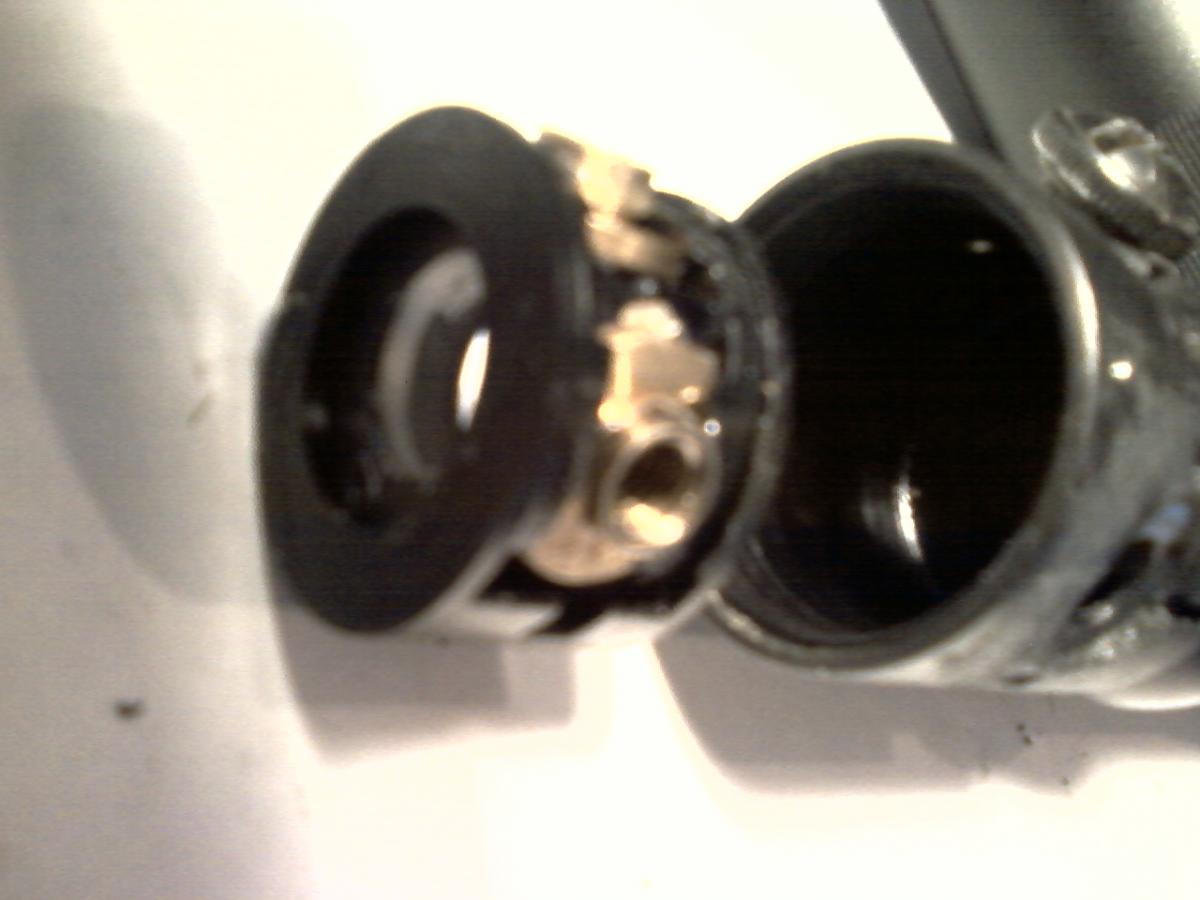

Достаем механизм поправок


Ну и вот ПРУЖИНА


Вот ее родимую и подгибаем.
Ну и собираем в обратном порядке, я за одно промазал силиконовой смазкой...

Последнее редактирование:

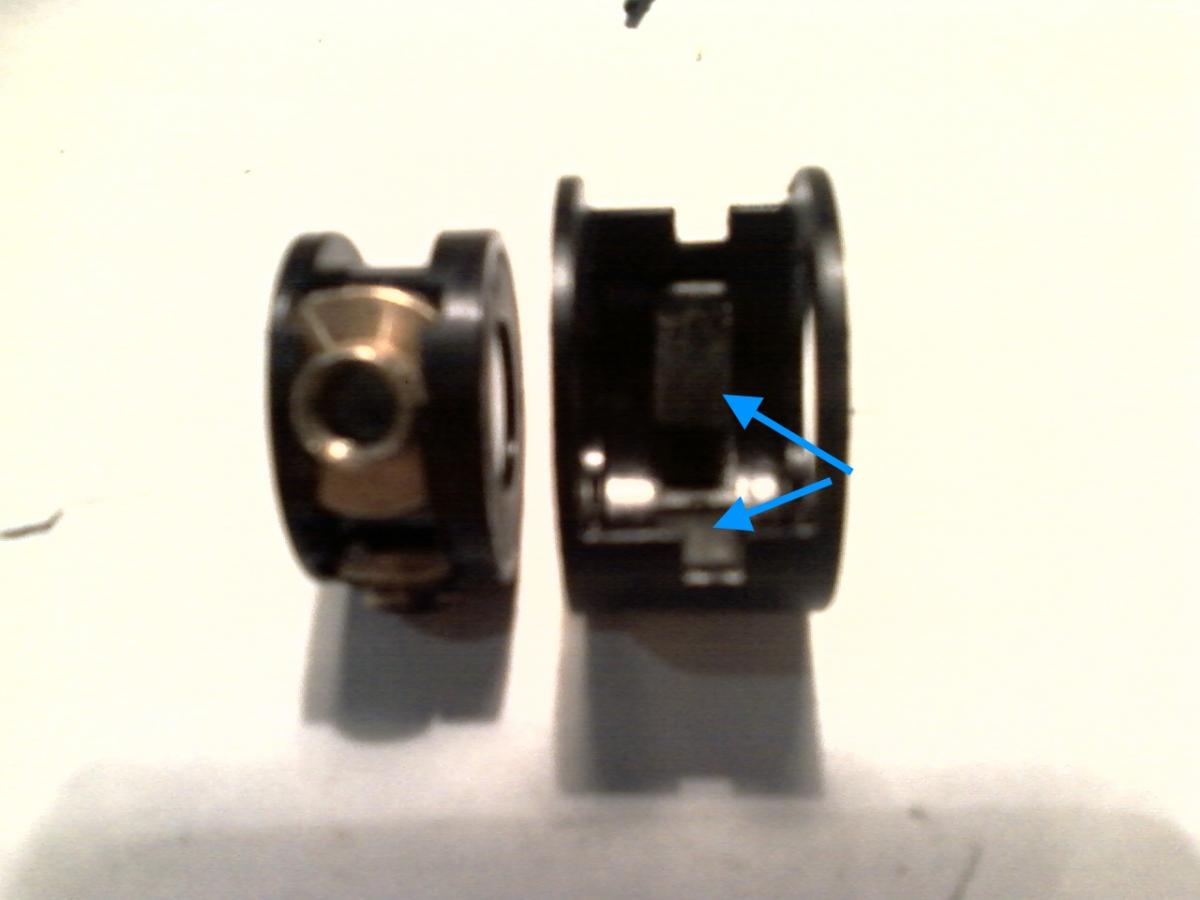

Прошу обратить внимание на механизм ввода поправок..
Механизм такой конструкции мне нравится очень и очень крепко. Он один из самых совершенных и прочных, и использовался в знаменитом ПУ-3,5 на 24 и нек. других , в том числе Цейсовских моделях, откуда и , ИМХО, пришел...:)
Примечательной особенностью механизма является то, что поправки по вертикали и горизонту не завязаны друг на друга.
Конструкция механизма требует точной подгонки и чистоты обработки , но если это сделано верно, то многие тысячи выстрелов не расшатают узел..
Бывает, латунные ползунки в сочленениях ласточкин хвост ( третий снимок поста №3) начинают люфтить.. Можно слегка облудить поверхности припоем и надфилями удалить излишки востановив слегка тугой , ровный ход..
Подобный ремонт применим ко всем моделям с подобной конструкцией узла ввода поправок.
Пружина ( рессора) о которой говорит ВЛАС может сесть только в одном случае!

КОГДА КРУТЯТ ОТ УПОРА ДО УПОРА!

Никогда не вращайте барабанчики поправок от упора до упора! Не во всех моделях есть ограничители от пережатия пружин!!
Много раз повторяю этот совет, возможно кто и не слышал раньше...

Никогда не вращайте барабанчики поправок от упора до упора! Не во всех моделях есть ограничители от пережатия пружин!!
Много раз повторяю этот совет, возможно кто и не слышал раньше...
В инструкции к Редфилду, что прилагается к прицелу, есть такая фигня: Для определения среднего количества кликов, закрутить барабанчик до конца, потом, считая клики, закрутить его в обратную сторону, подсчитывая количество кликов, разделить полученное значение на 2 , получаем середину.... Петрович, для отечественных прицелов Ваше заявление бесспорно, но, очевидно, в амеровских прицелах другие пружинки. Иначе, они просто не стали бы давать такую сумасшедшую гарантию и такие тупые советы. А Вомз приятель так и убил - покрутил туда-сюда до упора - кончил пружинку... выкинул прицел. Ну да я три штуки выкинул, пока нормальную не взял...

Ну что, Есть хорошая новость и хорошая.
Вот мишень до... с открытого - красным, с оптики - синим
-----

А это после ремонта... пристрелка - синим, а контрольный - красным
кончил пружинку... выкинул прицел
Так что вЫкидывать не надо, я же говорил, давай по сходной цене))))

Иван, отличный результат! Мои поздравления!
Жаль, Леший не сказал, куда "выкинул" прицелы..:)

Не во всех моделях есть ограничители от пережатия пружин!!
Даже на очень дорогих! Не на всех!

В инструкции к Редфилду, что прилагается к прицелу, есть такая фигня: Для определения среднего количества кликов, закрутить барабанчик до конца, потом, считая клики, закрутить его в обратную сторону, подсчитывая количество кликов, разделить полученное значение на 2 , получаем середину...
Совет "" дешевый "" и очень не точный! Очень! Не всегда преемлимый...
Любой прицел обнулить в домашних условиях , для мастера ровно пять минут времени, даже меньше...:)

Всегда придерживаюсь мнения, что дорогие вещи лучшего качества дешевых....

По параметру цена / качество Российские ОП выглядят хорошо!

Кстати, купите Оп фирмы "Дедал" и вы убедитесь, что и цена и качество не уступает мировым брендам! :)
Всего то 55 000 рублей дневной ОП! :)

Последнее редактирование:
Кстати, купите Оп фирмы "Дедал" и вы убедитесь, что и цена и качество не уступает мировым брендам!
Всего то 55 000 рублей дневной ОП!
Спасибо за совет, Петрович, но мне льюп VX3 1,5-5 *20 обошёлся значительно дешевле. Сейчас взял бы льюпа VX6 1-6, но острой необходимости нет, потому воздержусь пока...

Совет "" дешевый "" и очень не точный! Очень! Не всегда преемлимый...
Любой прицел обнулить в домашних условиях , для мастера ровно пять минут времени, даже меньше...
Ну так это для мастера. Для меня, для выставления на середину диапазона поправок хватает и этого совета...

Чем хорош наш сайт, в смысле чем отличается в лучшую сторону от подобных?
Да тем, что даже первого апреля и всегда, можно получить достоверную информацию! :)

Ну так это для мастера. Для меня, для выставления на середину диапазона поправок хватает и этого совета...

покрутил туда-сюда до упора - кончил пружинку... выкинул прицел. Ну да я три штуки выкинул, пока нормальную не взял...

Сергей, тебе несколько чел. предлагали продать те ОП, которые ты " запорол", лучше бы продал или подарил, чем выбросил...;)

Сергей! С днем 1-Го Апреля!

лучше бы продал или подарил, чем выбросил..
Продать -вера не позволяет! Подарить-выкинуть - одинаково, выкинуть -дешевле. Да и племяш радуется -играется, пацан. А вот от покупки отечественной оптики точно зарёкся! Хватит! У меня не такие очумелые ручки. как у Власа... нифиг мне этот гимор не нужен!

--- Добор поста---

о Редфилде с тактической сеткой. Но и они бывает, плавают)
ИВан, я гдето читал. что "плавают" при пользовании барабанчиками для ввода поправок. Если Пристреливать на "постоянку", то такой проблемы вроде нет.. Да и сами клики на барабанчиках весьма нечёткие, через пару запросто проскочить можно. Не знаю. как ими при стрельбе поправки вносить можно. На льюпе получше.А товарищу брал никон монарх африкан1 -4, там вот действительно очень чёткие клики прослеживаются, хоть и сделан на Филипинах.

Пневматика особенно поршневая,убивает очень часто и чем мощнее тем быстрее -причина в векторе удара в отличии от огнестрельного назад !

очень чёткие клики прослеживаются, хоть и сделан на Филипинах.
Трудно сейчас проследить где что сделано..
Пару лет назад на Московской , не поскромничаю если скажу известной всем фирме " ДЕДАЛ", мне демонстрировали ночной навороченный 3+ прицел американской фирмы в разобранном виде, так вот механика была из Малайзии! Внутри дюралевого корпуса была надпись..
Также на ДЕДАЛЕ мне сказали, что они много корпусов с оптикой в сборе но без ЭОПОВ отпр. в США, напр. ДЕДАЛ -470, где ставят ихний ЭОП 3+ и там он уже под маркой 740! и маде в США!
Видел партию линз для Цейса на заводе в г. Рогачев..

Интеграция...:)

Конечно, этот прицел отработал по полной
особенно поршневая,убивает очень часто и чем мощнее тем быстрее
Удары поршня и работа затвора на полуавтомате, в любом случае долголетия прицелу не прибовляют

о Редфилде с тактической сеткой....)



ИВан, я гдето читал. что "плавают" при пользовании барабанчиками для ввода поправок.
При тактической сетке поправками пользуешься меньше, только обязательно прострелять, и под разный боеприпас.

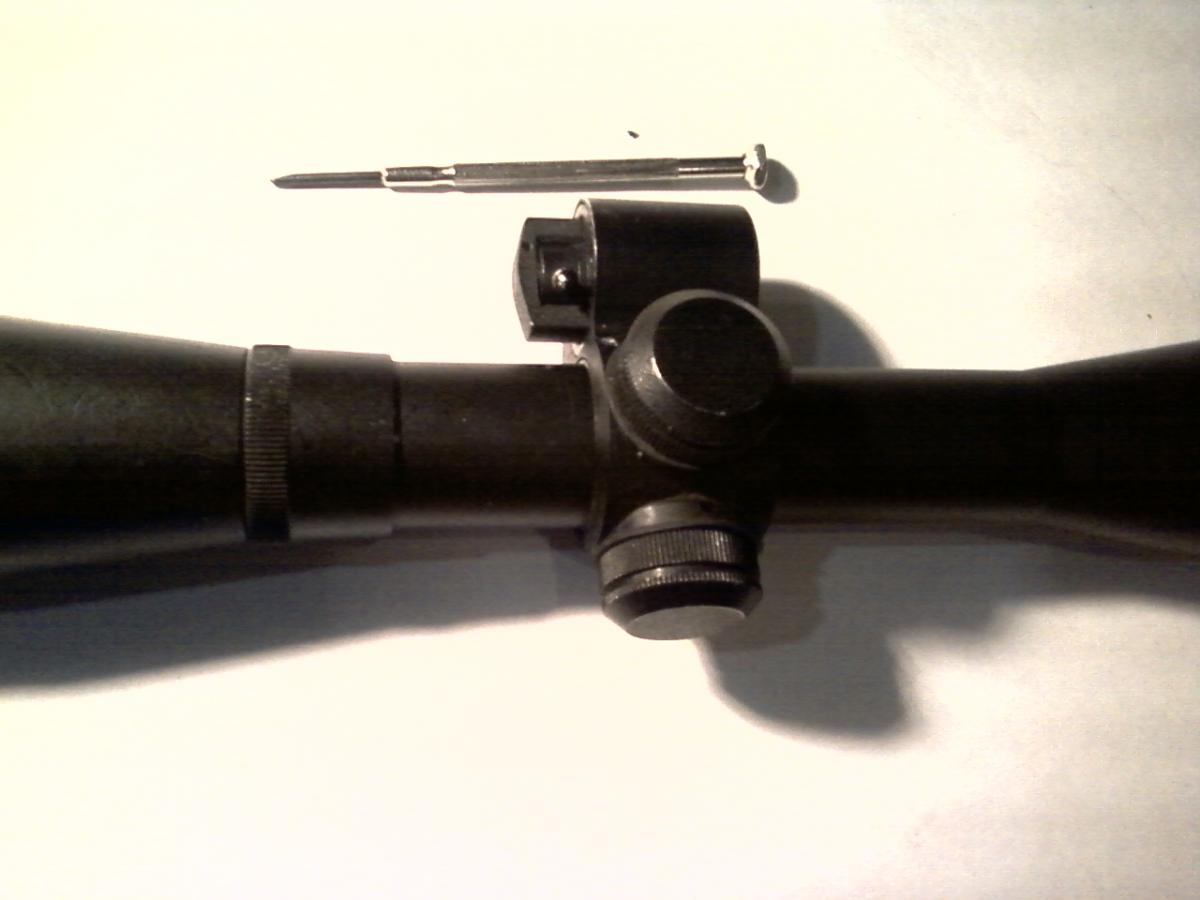

По случаю привезли в ремонт Пилад 4х32 L
Поломка та же, поплыл прицел, но неисправность другая, обнаружилась при наружном осмотре. Болтается труба окуляра, в месте сочленения с блоком ввода поправок. Мое предположение: крутили диоптрийную настройку при затянутой котрогайке.

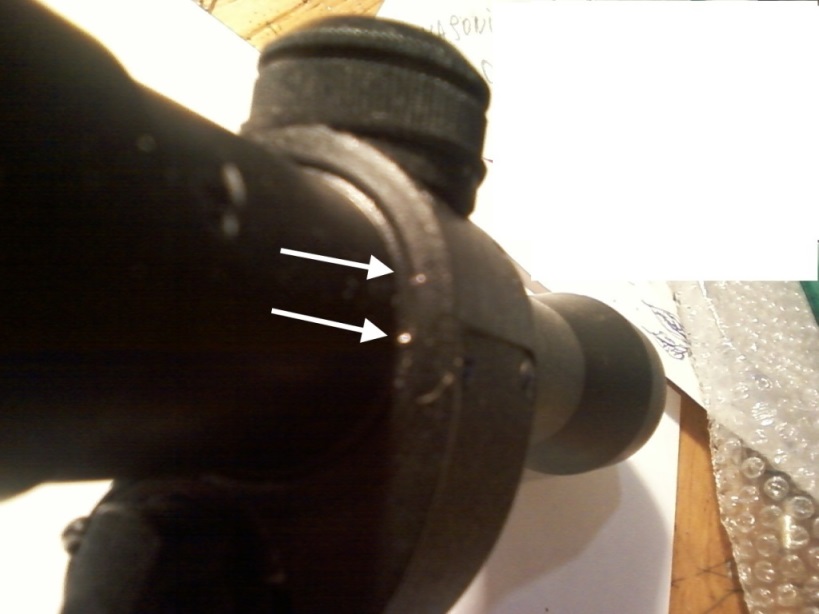

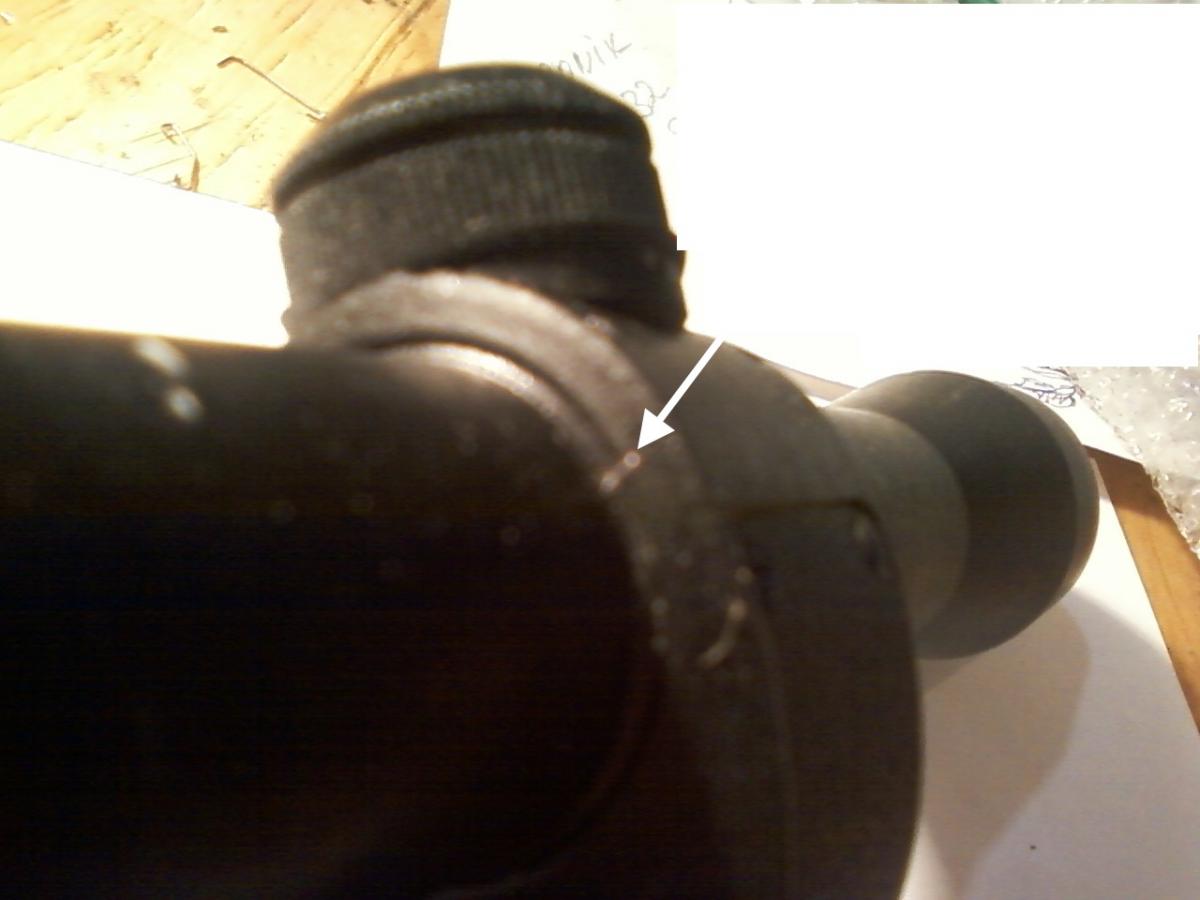

Поставил метки для контроля хода резьбы, ослабил винты контрящие резьбу трубы окуляра


Последнее редактирование:
Завернул трубу до упора, метки сместились, но люфт ушел.

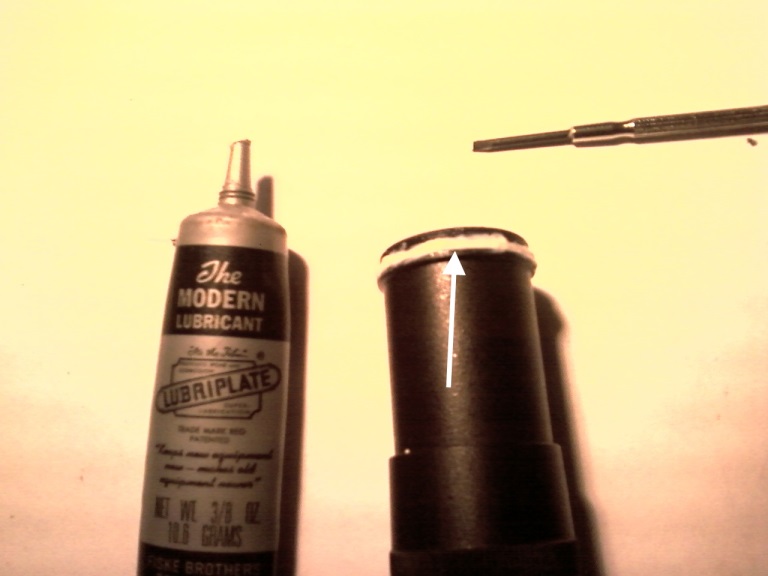

Нанес силиконовую смазку для герметизации стыка, и собрал.





Винты посадил на лак для ногтей.





ВСЕ

Последнее редактирование:
Что лишний раз подтверждает, что прицел какашка.

Этот прицел,отработал 10лет на вепре сок-94, и настрел у него не малый.

что прицел какашка
Если мне не изменяет память, то в точной стрельбе несколько составляющих. Ствол, патрон, прицел и стрелок. И далеко не всегда, худший из них, прицел :ah:.
Ну и вот пристрелка обновленного. Синим пристрелка, ну и красным сама стрельба




Стрелки за частую хуже)))) и в данной ситуации
