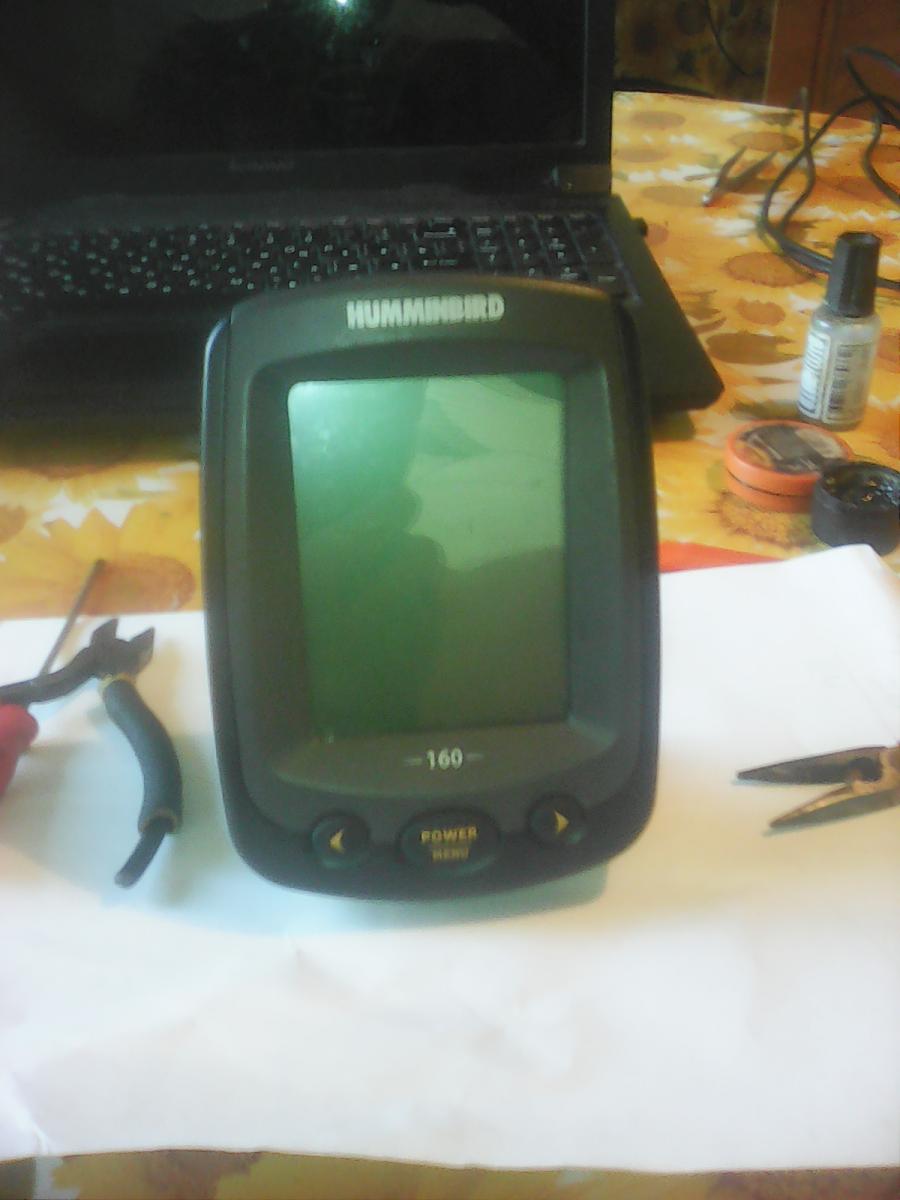

Есть у меня старенький Humminbird 160 и года 3 назад стукнул я излучатель об камешки...всё вроде обошлось, но со временем эхолот перестал показывать температуру. Точнее показывал одну и ту же магическую цифру в 38гр.
Ну а в прошлом году окончательно его доломал...точнее отломал.
Как умный и наивный решил - ерунда, куплю новый....ага....прям...аж бегом. Везде говорят или старая модель или ценник заряжают от 4,5 т.р. и ждать доставки.
В общем покопался в и-нете и решил ремонтировать излучатель самостоятельно.

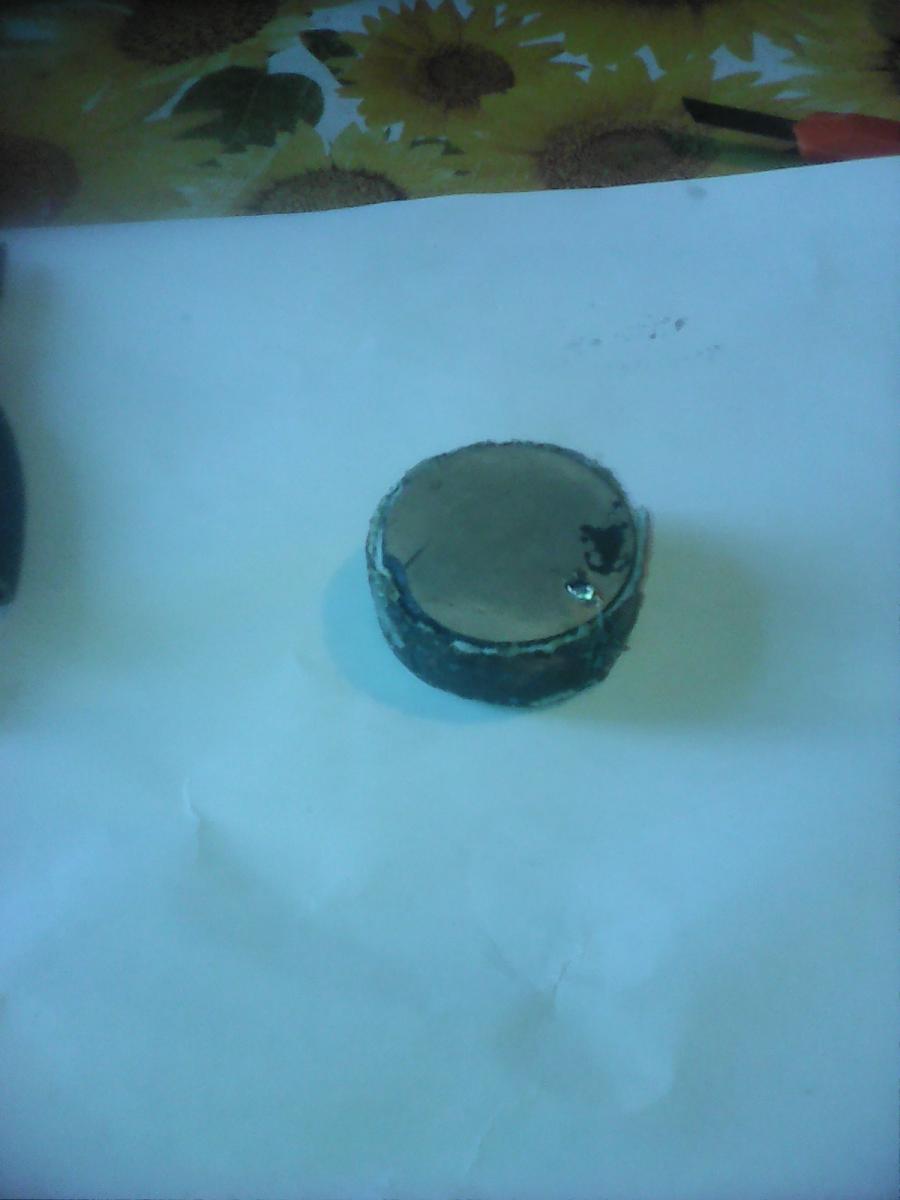

Первое, что было сделано это аккуратно разобран старый излучатель и извлечена из него шайба пьезоизлучателя, датчик температуры извлечь не получится
проводнички там с волосок и освободить их скорее всего вам не удастся.

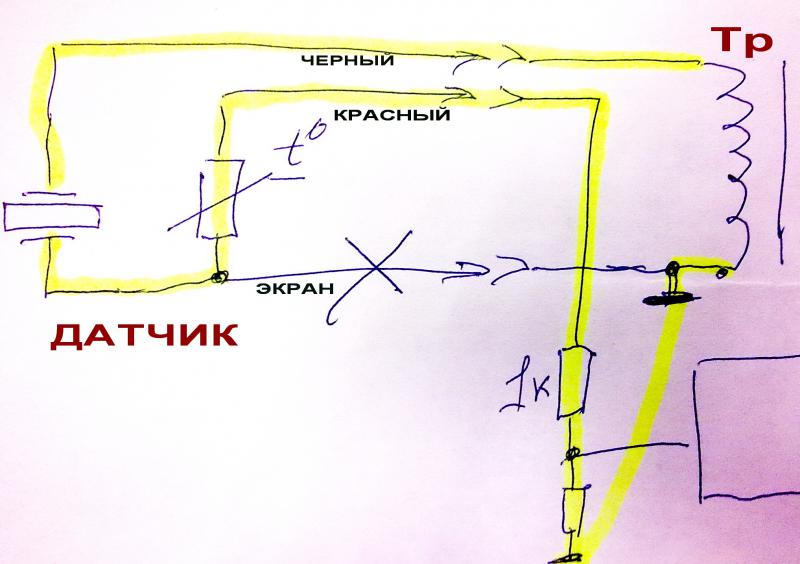

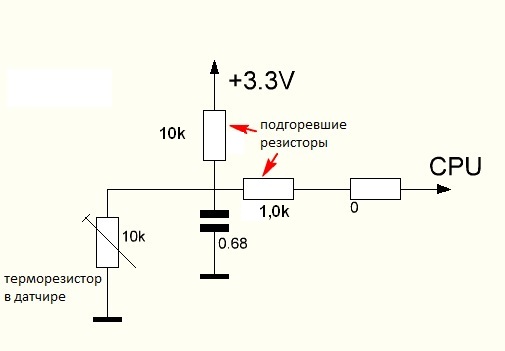

Далее по изучав интернет находим такие схемки и понимаем почему у нас после первого удара перестал работать показометр температуры
т.е. в случае затекания кабеля или обрыва общего провода минус начинает идти через дебри схемы и по этому начинает показывать непонятные 38гр. В дополнении внутри эхолота начинают подгорать пара сопротивлений, что ни есть гуд.
Очень долго искал распайку разъёма излучателя...нашел

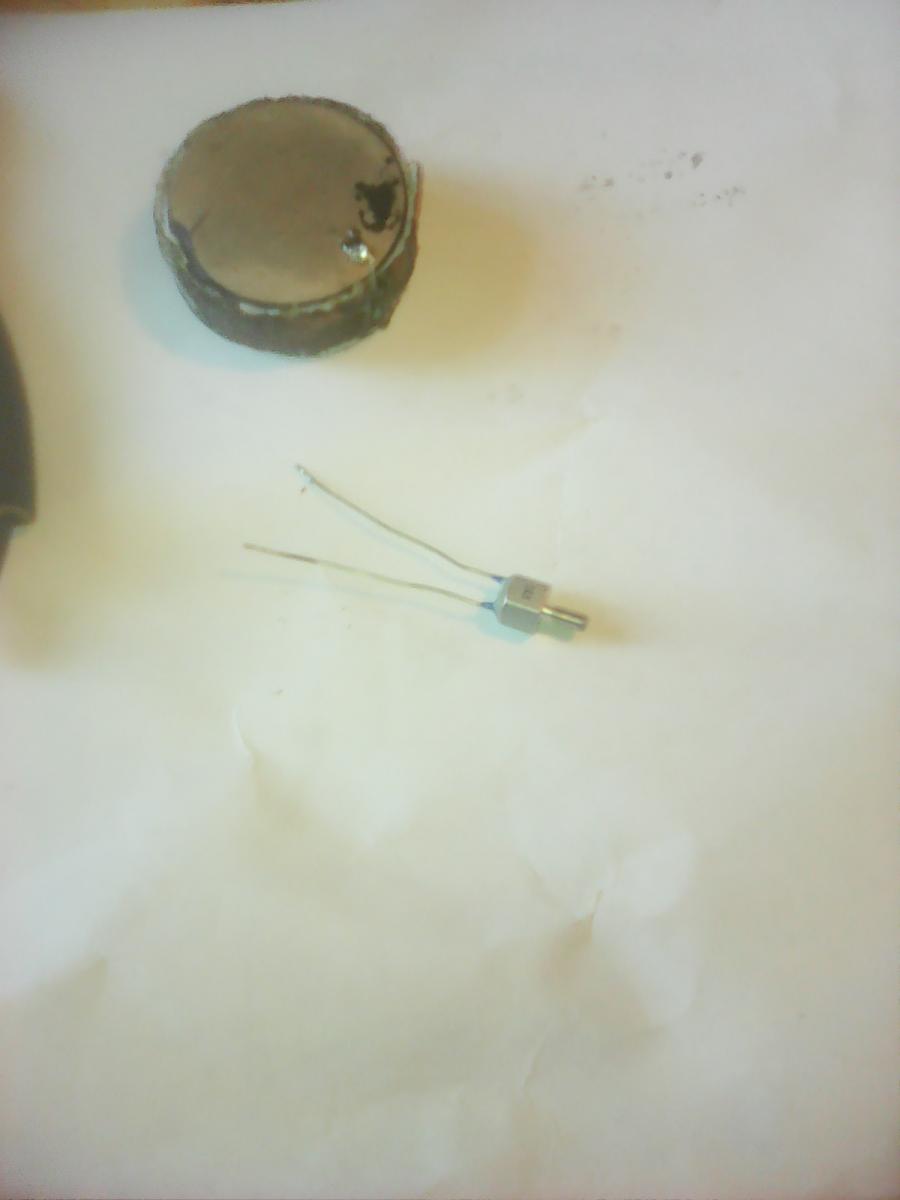

Так что далее идём в магазин радиоэлементов и покупаем терморезистор на 10кОм. ценник порядка 80-200руб (в зависимости от типа)
я купил такой в чип и дип за 89руб
Далее самое главное - нужен корпус!!!

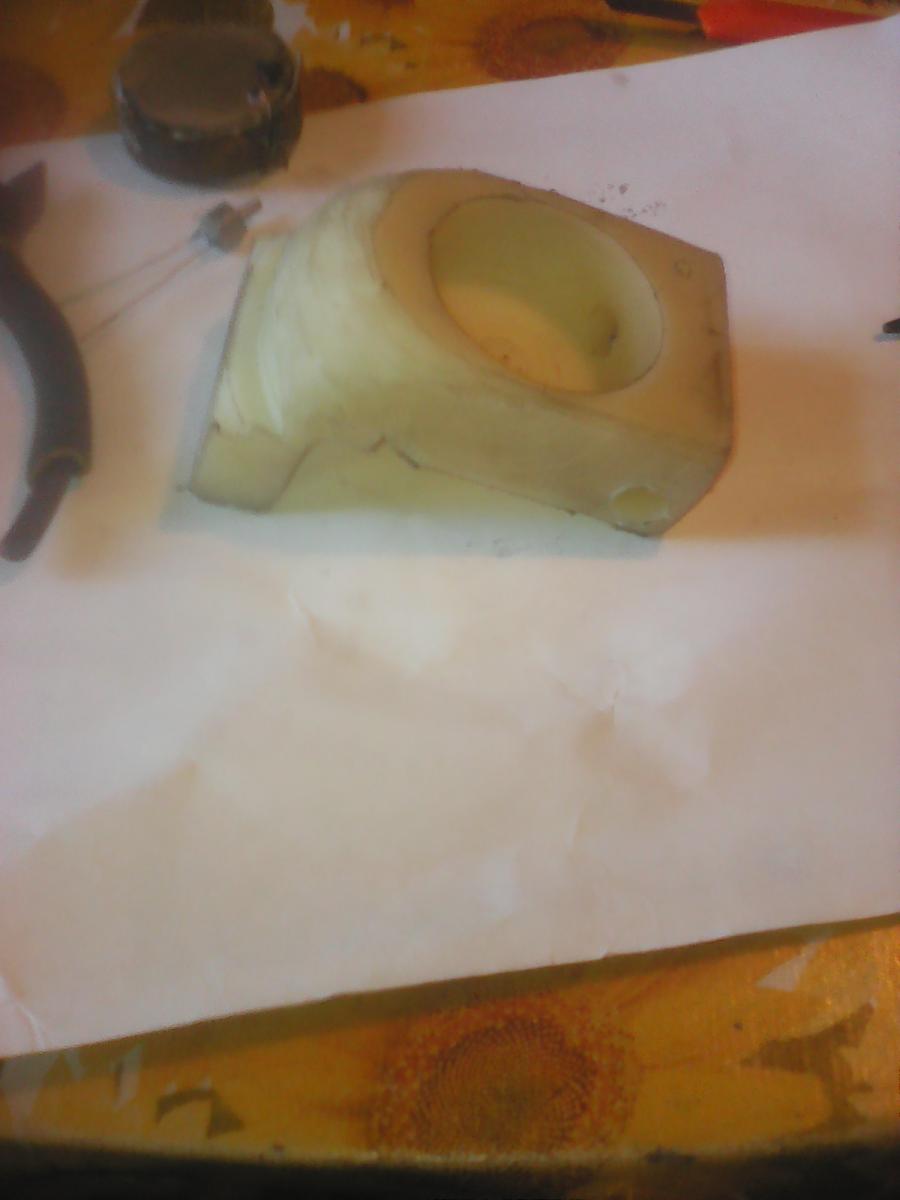

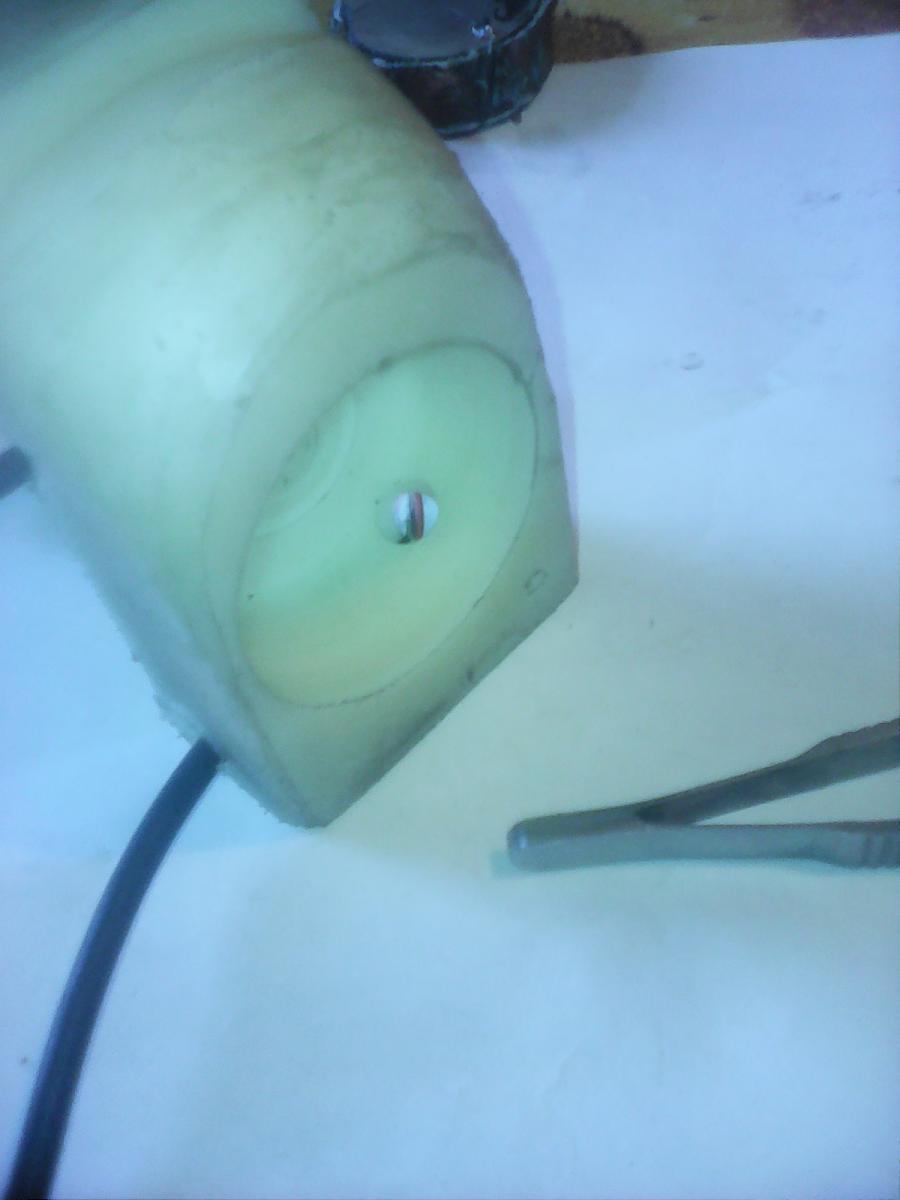

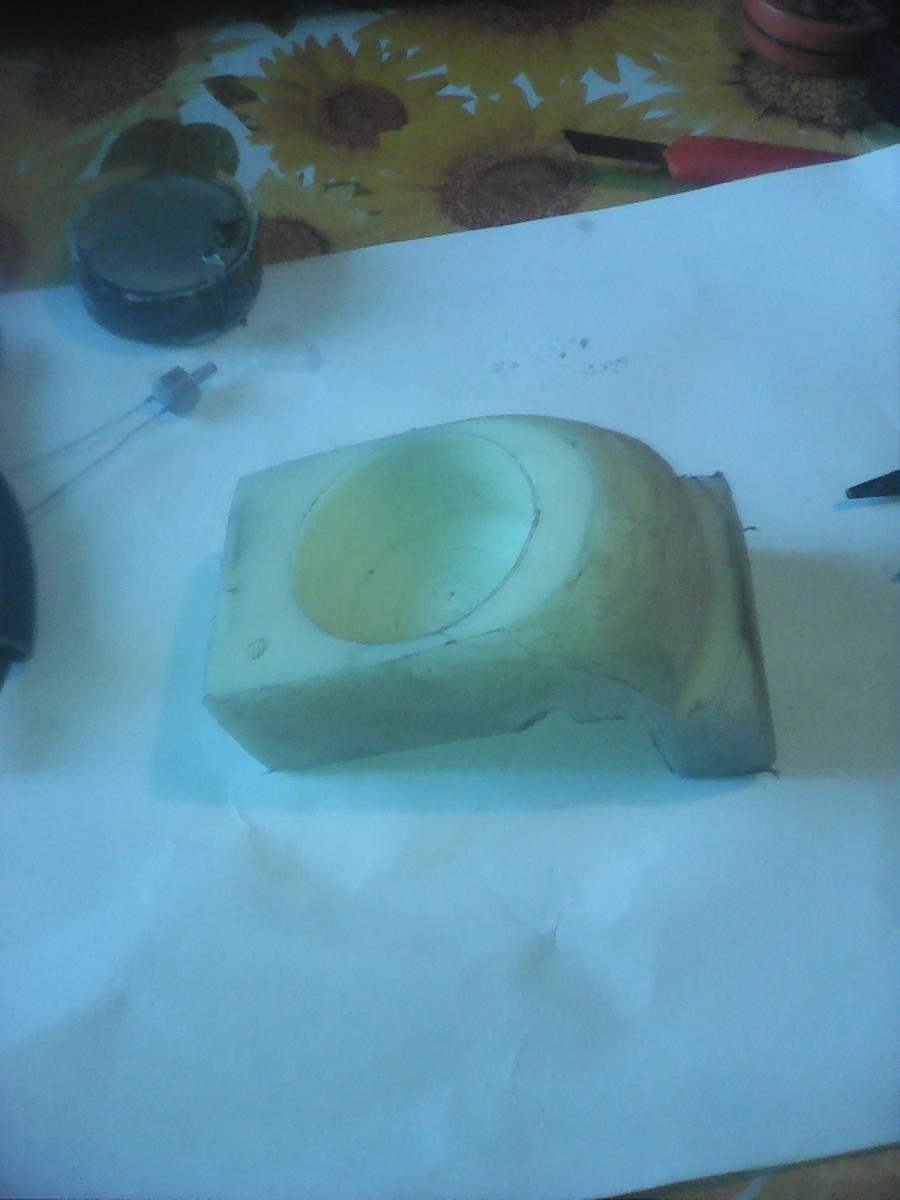

Пользуясь тем, что у меня есть настольный токарничек...нашёл кусок капролона и выточил такой корпус...переднюю кромку маленько доработал болгаркой. и засверлил каналы для ввода кабеля, установки пьезика и терморезистора.

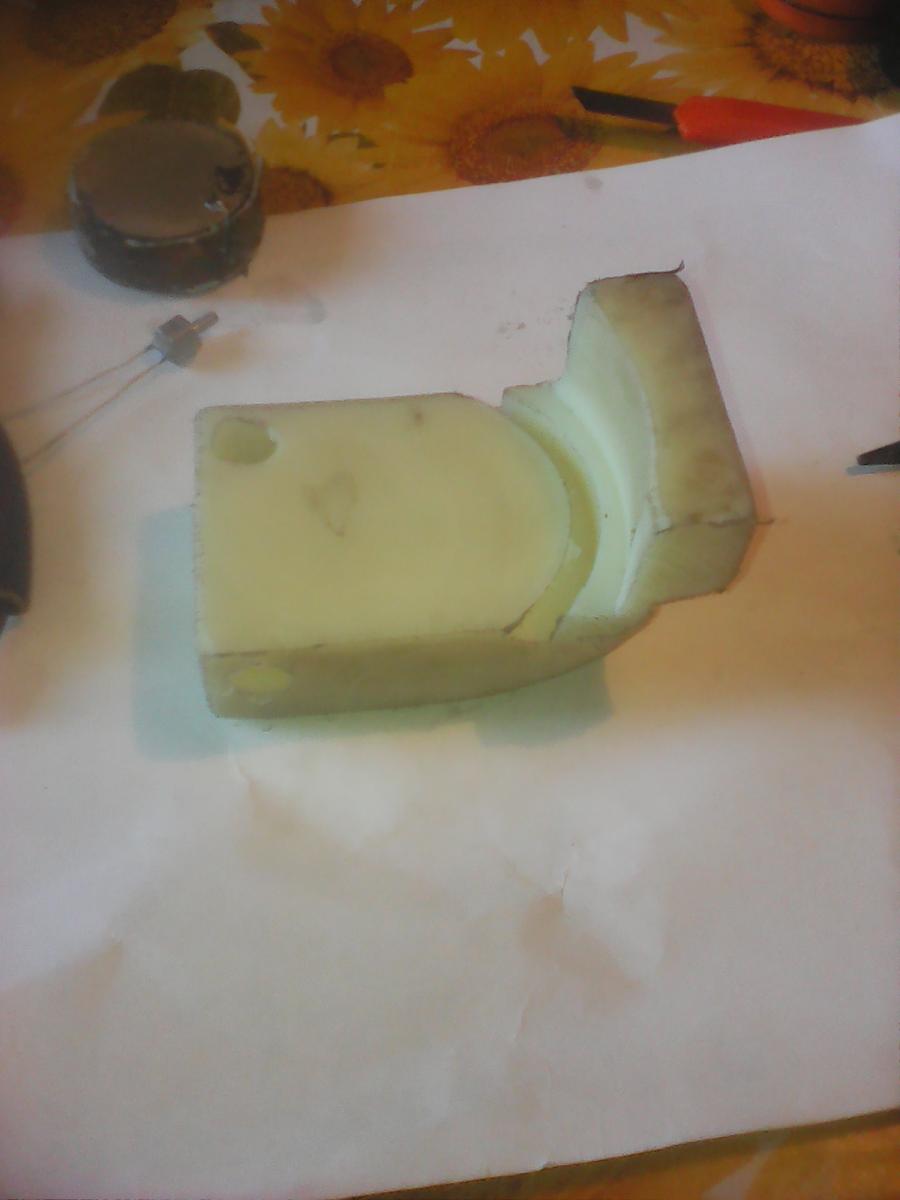

Далее примеряемся

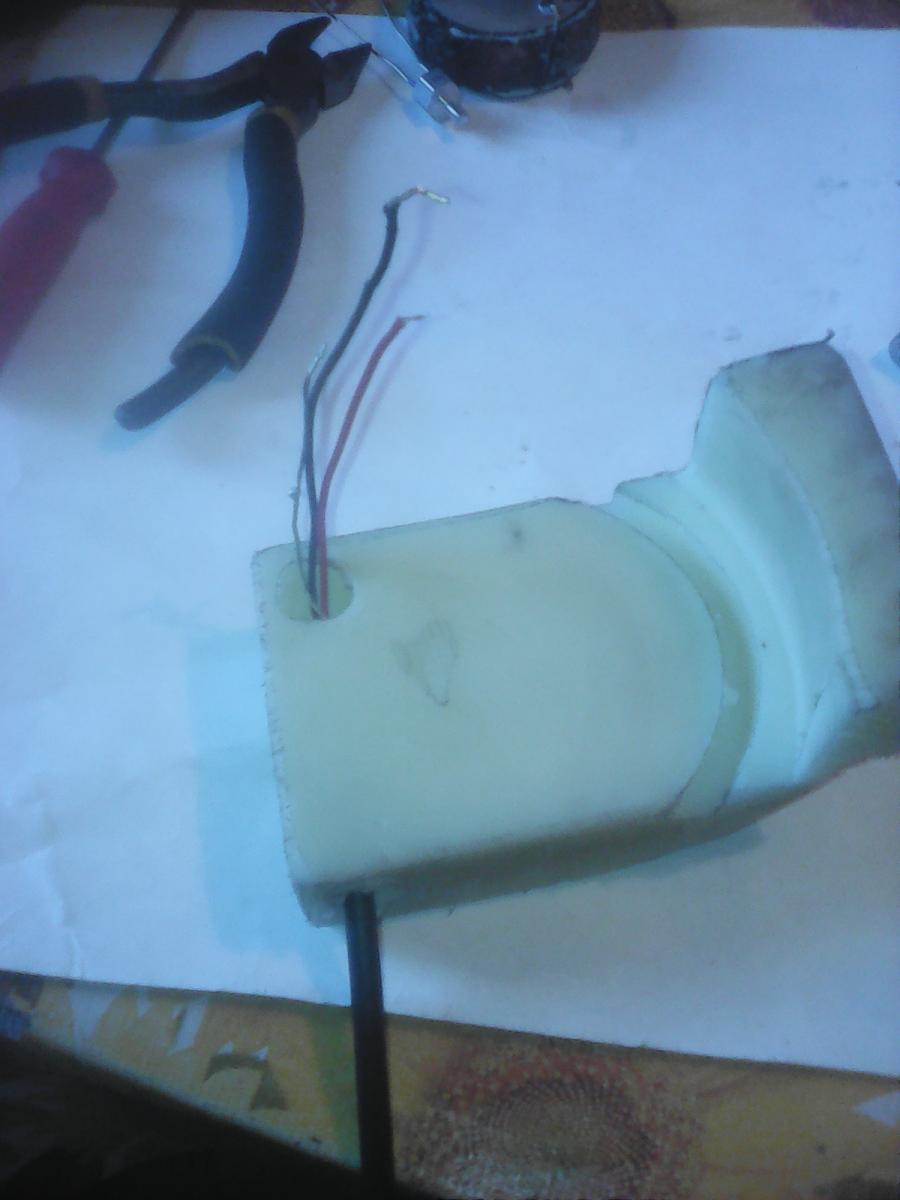

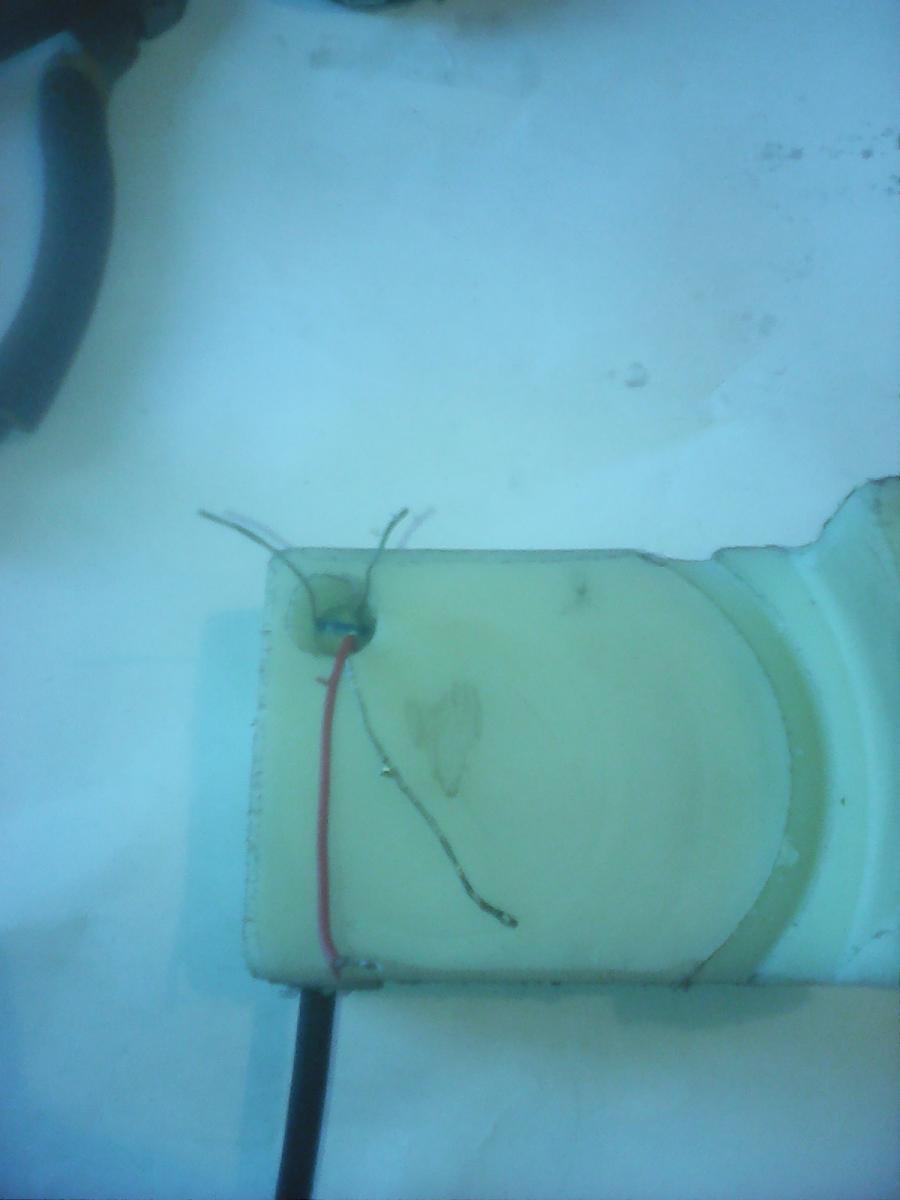

И если всё устраевает - распаиваем и проверяем. Эхолот должен показывать температуру окружающего воздуха и должны быть слышны щелчки пьезика. Всё работает!!! Заливаем всё эбаксидкой....это ещё примерно 200руб расходов.

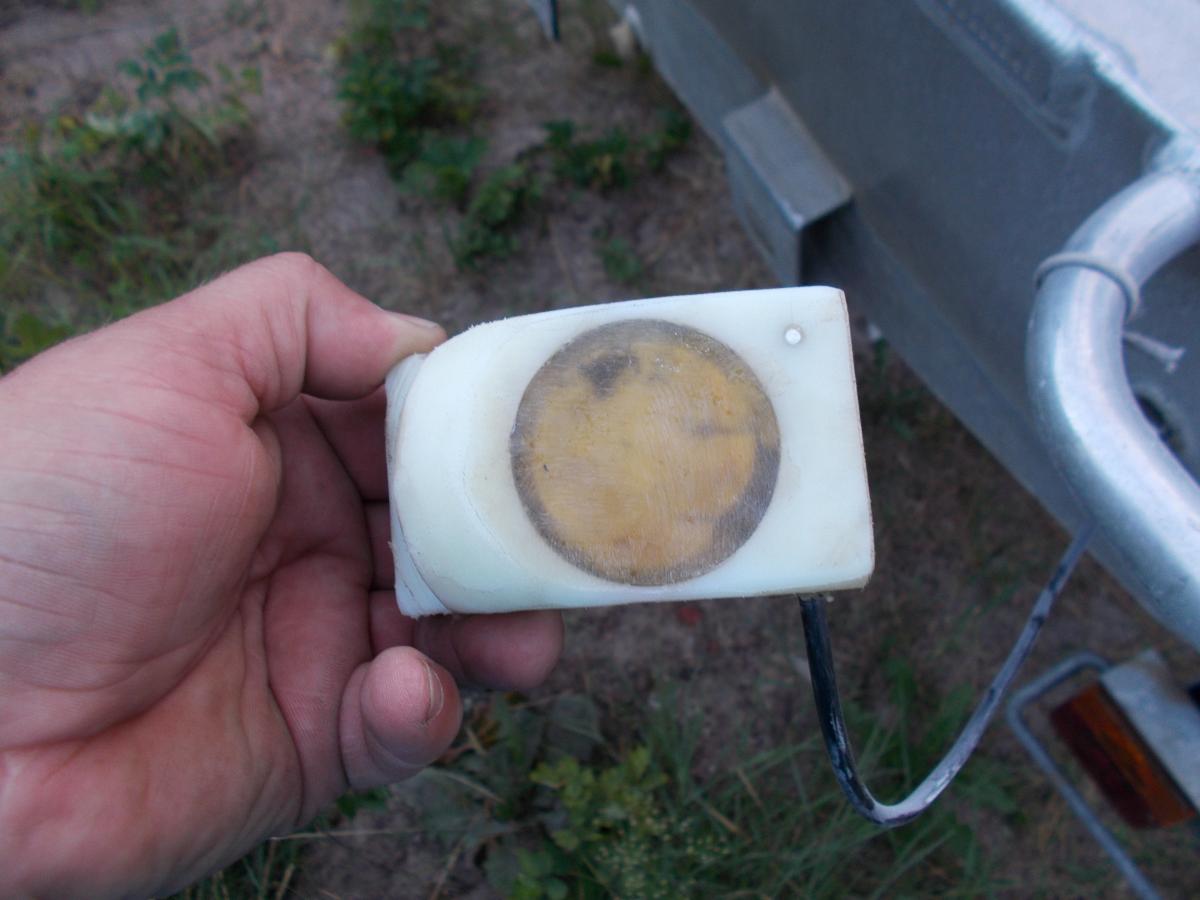

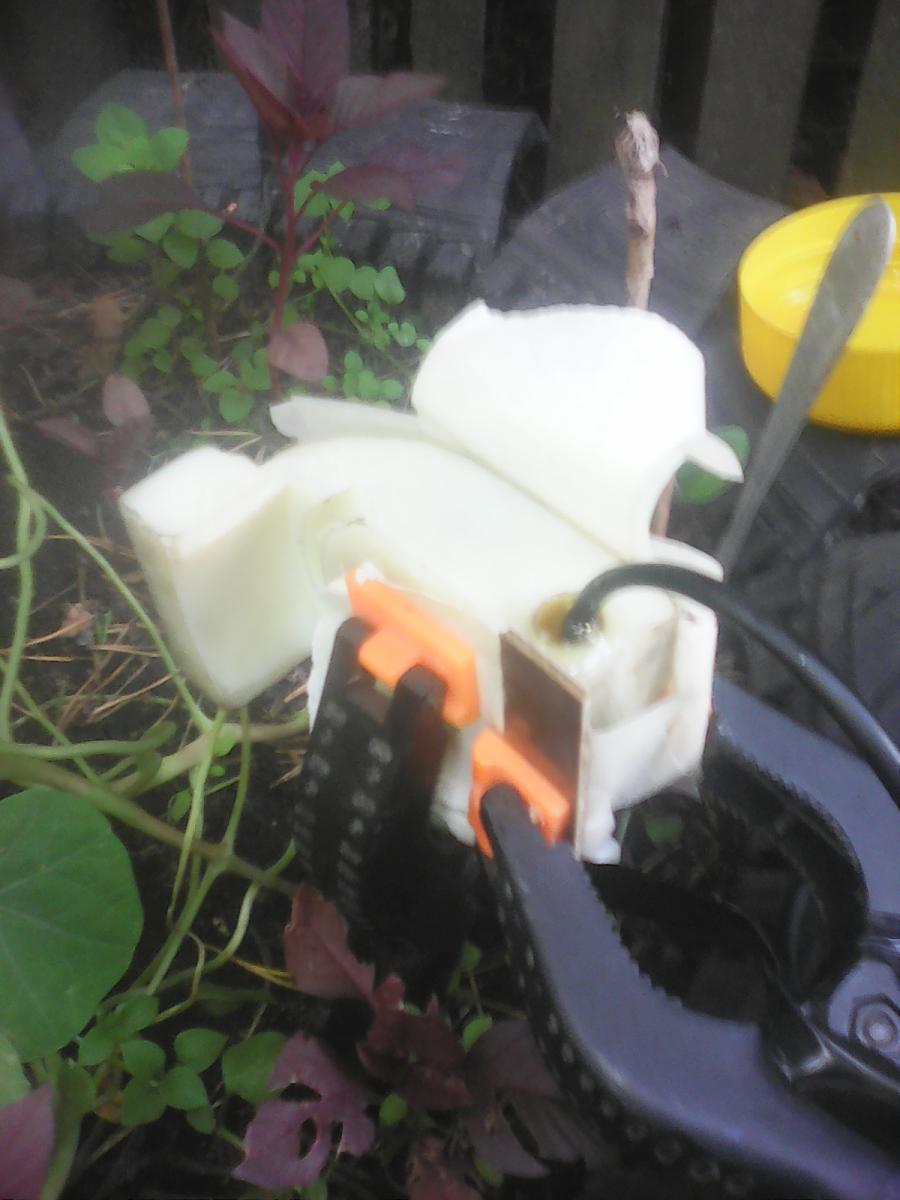

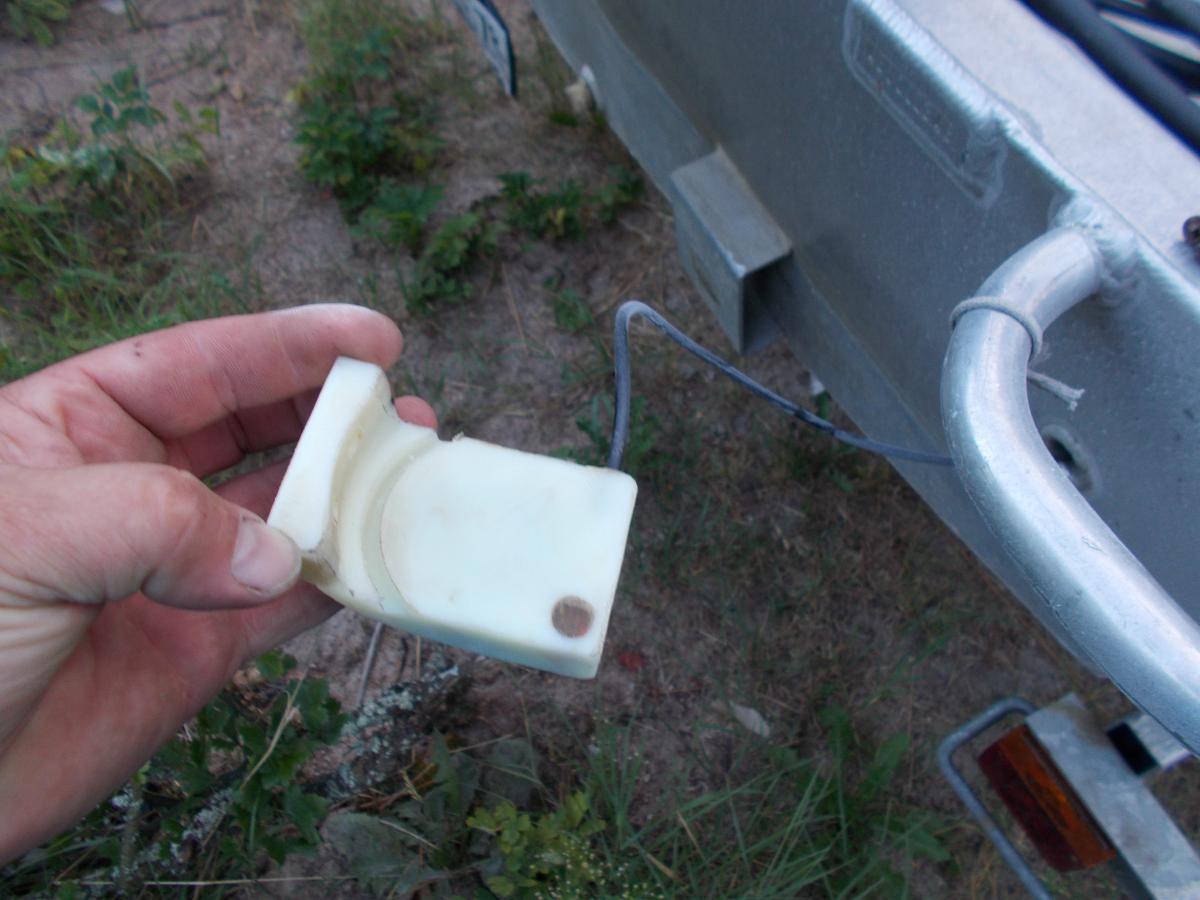

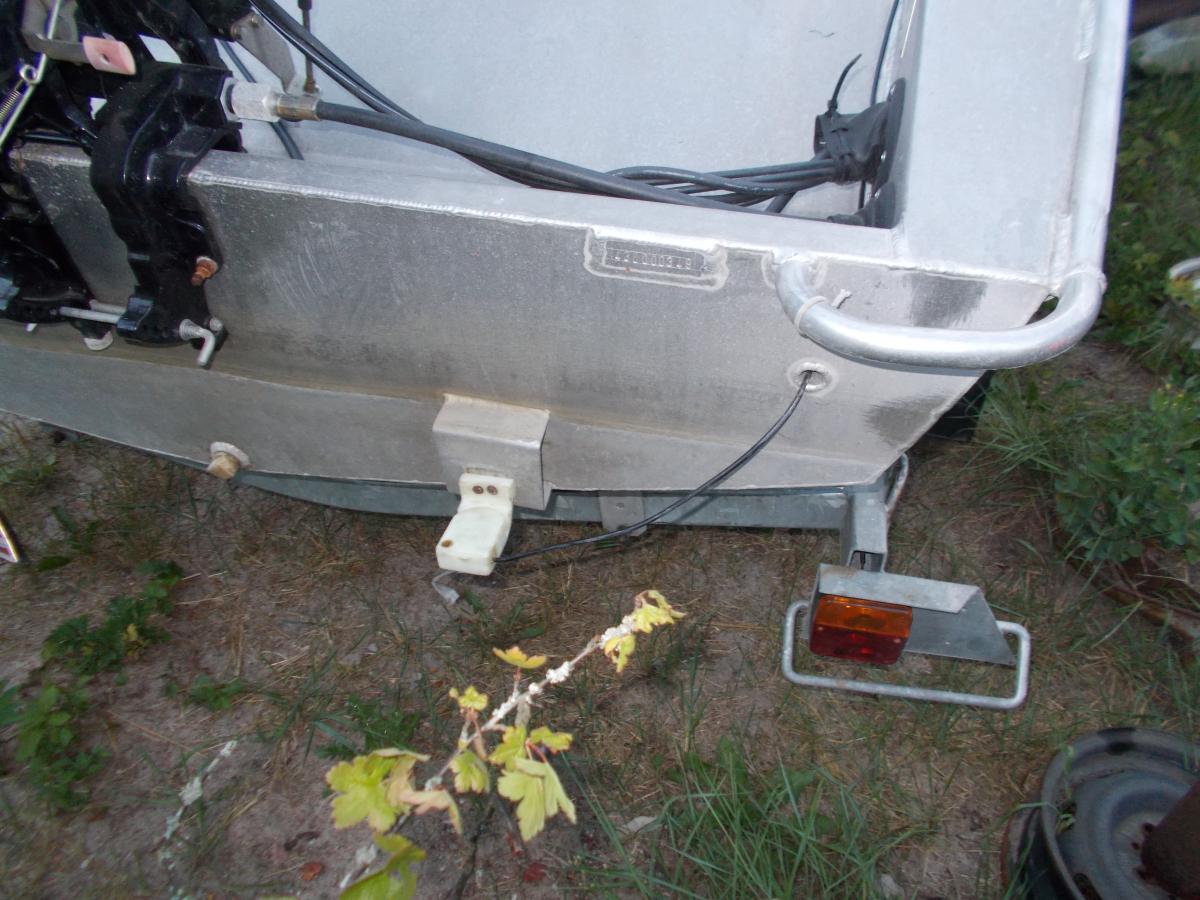

Результатом наших трудов становиться от такой красивый "новый" датчик
А самое главное - работает и затраты порядка 300 рублей
з.ы. Маленькое дополнение
1. в многолучевых датчиках кроме основной "бляхи" пьезика есть и дополнительные маленькие слева и справа. По этому при разборке старого датчику нужно постараться сделать всё аккуратно, чтоб не поколоть пьезики и зарисовать схему распайки.
2. пьезики оклеены толстой пористой самоклейкой, на который наклеена медная фольга экрана, эта оклейка нужна для поглощения излучения/приёма с ненужных для нас направлении(с верху и по бокам). Так что не отрывайте её, если нужно подпаять к обкладке пьезика, то просто чуть отклейте край, припаяйтесь и опять залепите то место.
Всем спасибо за внимание.
Ну а в прошлом году окончательно его доломал...точнее отломал.
Как умный и наивный решил - ерунда, куплю новый....ага....прям...аж бегом. Везде говорят или старая модель или ценник заряжают от 4,5 т.р. и ждать доставки.
В общем покопался в и-нете и решил ремонтировать излучатель самостоятельно.
Первое, что было сделано это аккуратно разобран старый излучатель и извлечена из него шайба пьезоизлучателя, датчик температуры извлечь не получится
проводнички там с волосок и освободить их скорее всего вам не удастся.Далее по изучав интернет находим такие схемки и понимаем почему у нас после первого удара перестал работать показометр температуры
т.е. в случае затекания кабеля или обрыва общего провода минус начинает идти через дебри схемы
и по этому начинает показывать непонятные 38гр. В дополнении внутри эхолота начинают подгорать пара сопротивлений, что ни есть гуд.Очень долго искал распайку разъёма излучателя...нашел
Так что далее идём в магазин радиоэлементов и покупаем терморезистор на 10кОм. ценник порядка 80-200руб (в зависимости от типа)
я купил такой в чип и дип за 89руб
Далее самое главное - нужен корпус!!!
Пользуясь тем, что у меня есть настольный токарничек...нашёл кусок капролона и выточил такой корпус...переднюю кромку маленько доработал болгаркой. и засверлил каналы для ввода кабеля, установки пьезика и терморезистора.
Далее примеряемся
И если всё устраевает - распаиваем и проверяем. Эхолот должен показывать температуру окружающего воздуха и должны быть слышны щелчки пьезика. Всё работает!!! Заливаем всё эбаксидкой....это ещё примерно 200руб расходов.
Результатом наших трудов становиться от такой красивый "новый" датчик
А самое главное - работает и затраты порядка 300 рублей
з.ы. Маленькое дополнение
1. в многолучевых датчиках кроме основной "бляхи" пьезика есть и дополнительные маленькие слева и справа. По этому при разборке старого датчику нужно постараться сделать всё аккуратно, чтоб не поколоть пьезики и зарисовать схему распайки.
2. пьезики оклеены толстой пористой самоклейкой, на который наклеена медная фольга экрана, эта оклейка нужна для поглощения излучения/приёма с ненужных для нас направлении(с верху и по бокам). Так что не отрывайте её, если нужно подпаять к обкладке пьезика, то просто чуть отклейте край, припаяйтесь и опять залепите то место.
Всем спасибо за внимание.
